راهنمای جامع انتخاب، عملکرد، انواع و خرید گیج دما صنعتی

با توجه به اهمیت پایش و کنترل دقیق دما در صنایع فرآیندی، طیف گسترده‌ای از تجهیزات ابزار دقیق طراحی و تولید می‌شوند. در این میان، گیج‌های دما (Temperature Gauges) نقشی حیاتی در صنایع گوناگون ایفا می‌کنند. این ادوات به عنوان ابزارهای کلیدی سنجش و مانیتورینگ محلی، داده‌های قابل اتکایی درباره شرایط حرارتی فرآیندها و سیالات ارائه می‌دهند؛ اطلاعاتی که برای تضمین عملکرد بهینه خطوط، کاهش استهلاک و حفظ ایمنی در محیط‌های صنعتی و عملیاتی الزامی است.

این تجهیزات بر اساس پارامترهایی نظیر مکانیزم اندازه‌گیری، نوع سنسور، قطر صفحه نمایش، بازه دمایی، طول و ضخامت استم (Stem)، متریال بدنه، طول لوله مویین (Capillary)، سایز کانکشن و نوع ترموول (Thermowell) انتخاب می‌شوند. در این مقاله به بررسی تخصصی عملکرد، انواع رایج، جدول مقایسه فنی و نکات کلیدی خرید گیج دما می‌پردازیم.

گیج دما (Temperature Gauge) چیست؟

گیج دما یا ترمومتر صنعتی از رایج‌ترین تجهیزات مکانیکی اندازه‌گیری دما است که جهت سنجش دمای سیالات (مایعات، گازها و بخار داغ) در پایپینگ و مخازن فرآیندی به کار می‌رود. این تجهیزات با استفاده از المان‌های حساس دوفلزی (بی‌متال) یا انبساط گازی/مایع، تغییرات حرارتی را به جابه‌جایی مکانیکی تبدیل کرده و مقدار دما را از طریق نمایشگر عقربه‌ای (آنالوگ) یا دیجیتال نشان می‌دهند.

برخلاف ترانسمیترهای دما که داده‌ها را به سیگنال‌های جریانی (4–20 mA4\text{–}20\text{ mA}4–20 mA) یا فیلدباس برای سیستم کنترل مرکزی (DCS/PLC) تبدیل می‌کنند، گیج‌های دما صرفاً نمایش محلی (Local) را بدون نیاز به منبع تغذیه الکتریکی فراهم می‌آورند. گیج‌های دما در صنایع نفت، گاز، پتروشیمی، نیروگاهی، صنایع غذایی و دارویی، شیمیایی و سیستم‌های تأسیساتی تهویه مطبوع (HVAC) کاربرد دارند.

در کنار تجهیزات صنعتی، دماسنج‌های شیشه‌ای جیوه ای و الکلی نیز وجود دارند که اساس عملکرد آن‌ها انبساط و انقباض مایع درون ستون شیشه‌ای بر اثر تغییرات دما است و عموماً در مصارف آزمایشگاهی و غیرصنعتی به کار می‌روند.

مرکز تخصصی تأمین و فروش گیج دما؛ فروشگاه آنلاین برنا تامین

فروشگاه آنلاین برنا تامین از مراجع معتبر و تخصصی تأمین تجهیزات ابزار دقیق، اتوماسیون و شیرآلات صنعتی در کشور است. این مجموعه سبد کاملی از ادوات اندازه‌گیری فشار، دما، سطح (Level)، جریان (Flow) و تجهیزات تست و کالیبراسیون را به صنایع ارائه می‌دهد.

در فروشگاه آنلاین برنا تامین، انواع گیج‌های دمای صنعتی از برندهای تراز اول جهانی از جمله WIKA ،PAKKENS ،INDUMART ،NUOVA FIMA ،ASHCROFT و سایر سازندگان معتبر با تضمین اصالت، سلامت فیزیکی و با بهترین قیمت به سراسر کشور ارسال می‌گردد. مشخصات فنی، دیتاشیت و جداول متریال کلیه تجهیزات در وب‌سایت در دسترس بوده و مهندسان و مسئولان خرید می‌توانند جهت استعلام قیمت روز، دریافت پیش‌فاکتور و مشاوره فنی رایگان با کارشناسان فروشگاه آنلاین برنا تامین تماس حاصل نمایند.

اجزای اصلی تشکیل‌دهنده گیج دما

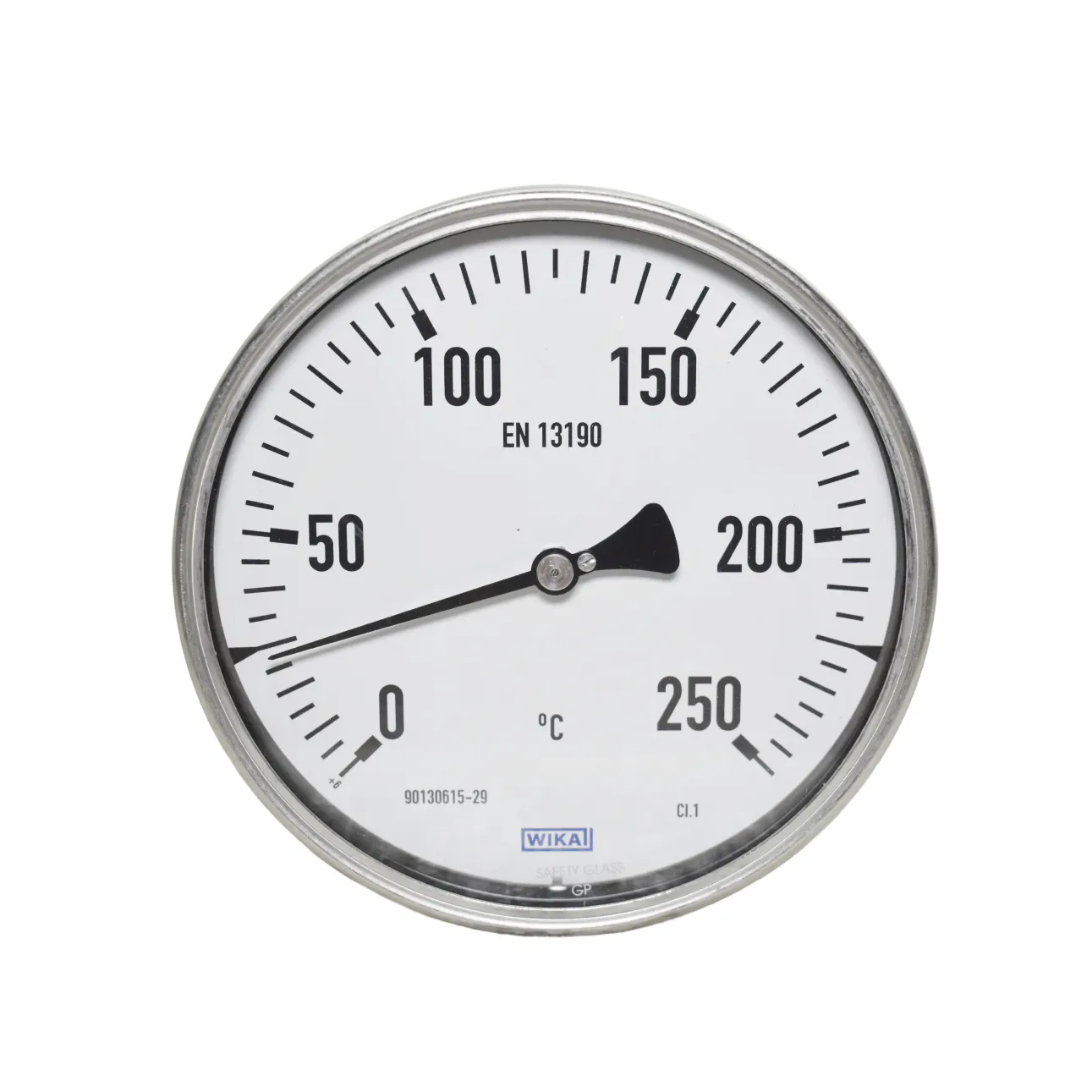

1. صفحه نمایش مدرج (Dial): صفحه دایره‌ای با نشانگر متحرک (Pointer) که دما را بر حسب مقیاس‌های سانتی‌گراد (∘C^\circ\text{C}∘C)، فارنهایت (∘F^\circ\text{F}∘F) یا کلوین (K\text{K}K) نمایش می‌دهد. سایزهای استاندارد شامل قطرهای ۶۳، ۸۰، ۱۰۰، ۱۲۵ و ۱۶۰ میلی‌متر با پوشش شیشه‌ای محافظ ضدضربه است.

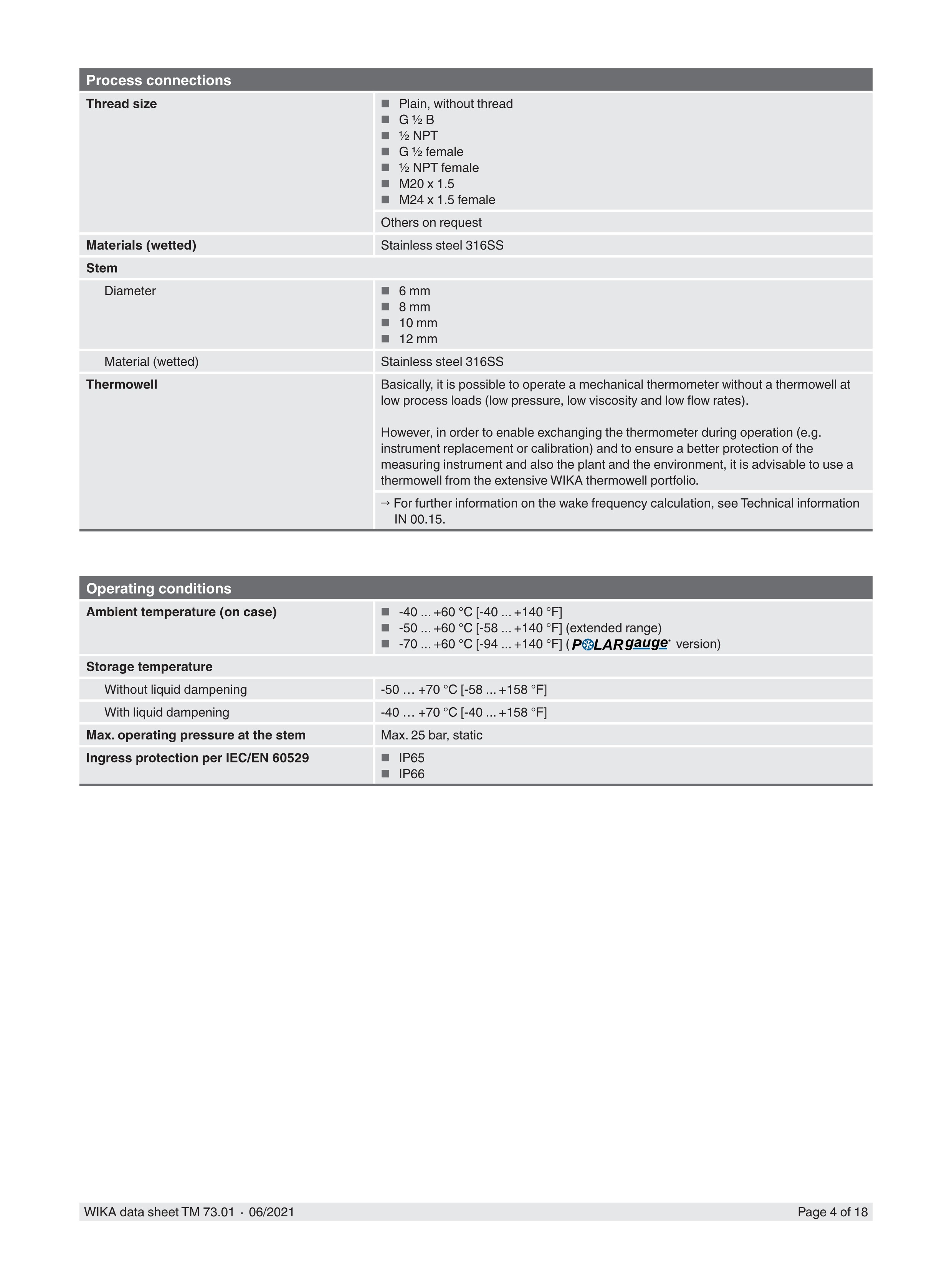

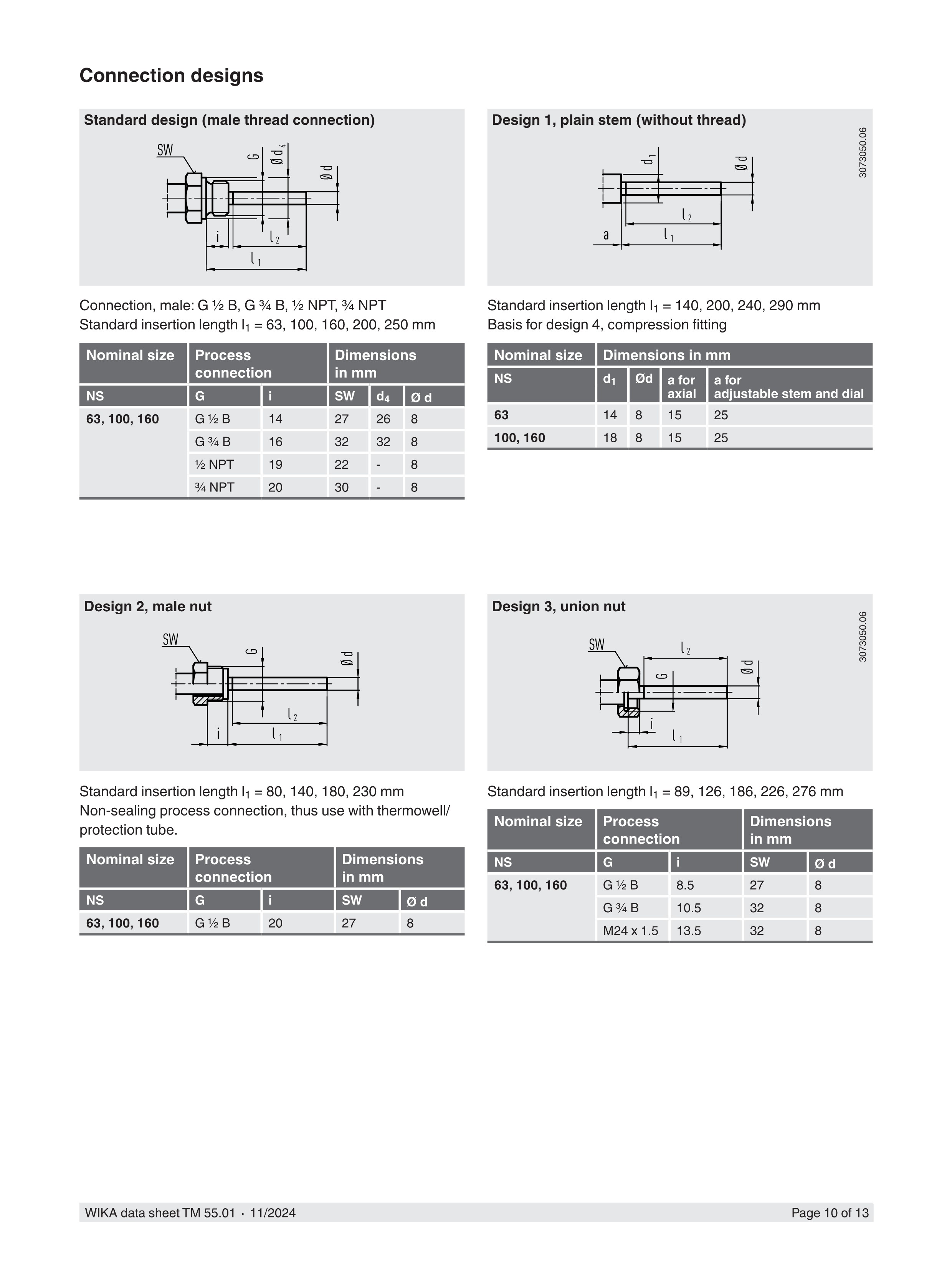

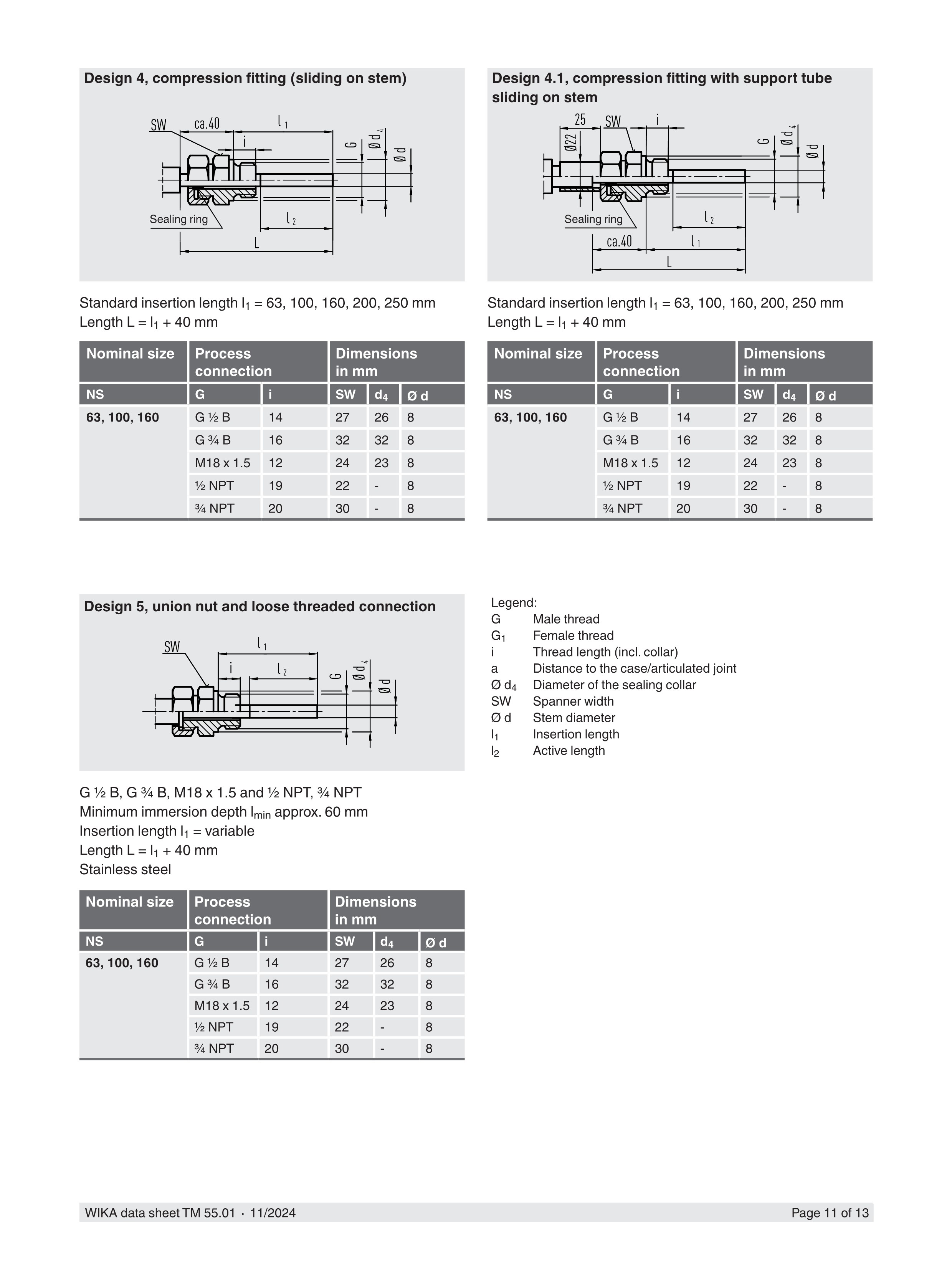

2. پورت اتصال فرآیندی (Process Connection): بخش رزوه‌ای یا فلنجی که گیج را به خط فرآیند یا ترموول متصل می‌کند (اتصال از زیر، اتصال از پشت یا ساختار قابل تنظیم تلسکوپی).
3. سنسور و المان اندازه‌گیر (Element): هسته حساس حرارتی (بی‌متال، بالب گازی یا مقاومت RTD) واقع در انتهای سنسور.

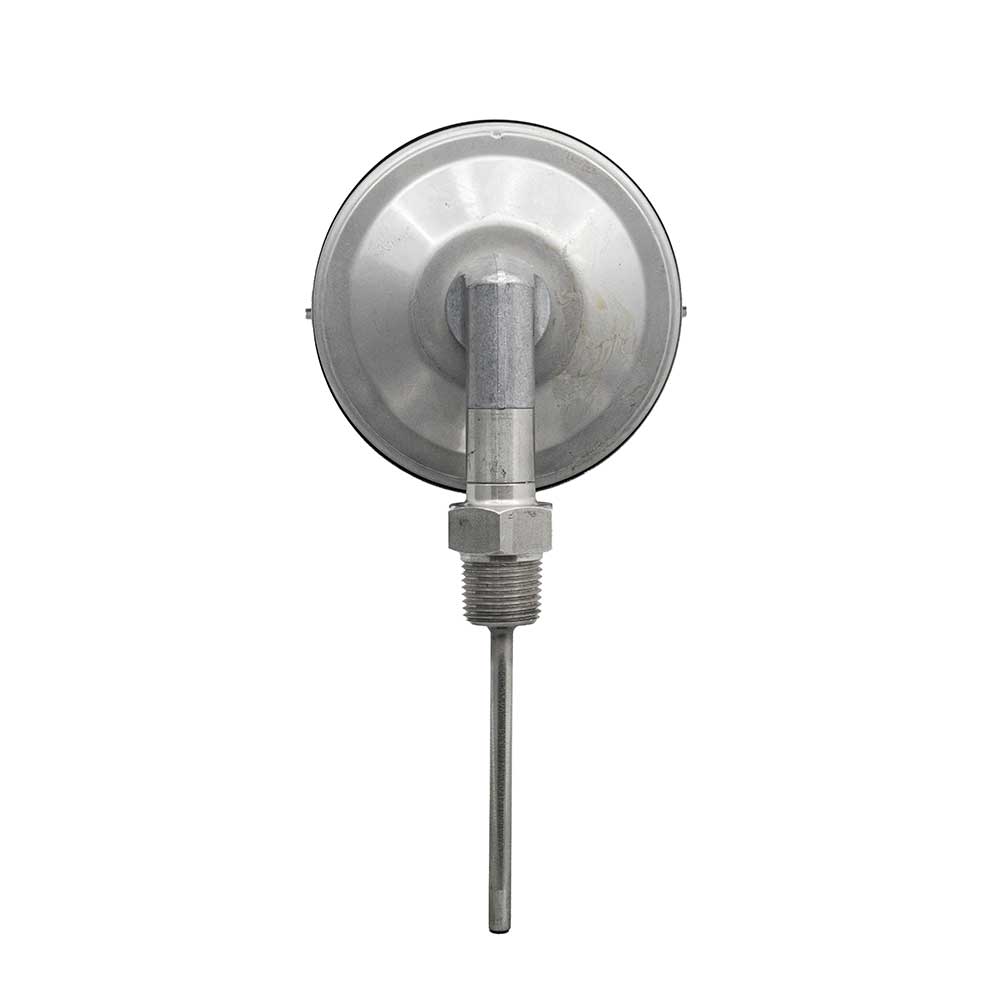

4. استم یا ساقه (Stem): لوله صلب محافظ که المان سنسور را از بدنه گیج تا عمق فرآیند هدایت می‌کند و درون ترموول نصب می‌شود.

انواع رایج گیج دما در صنعت

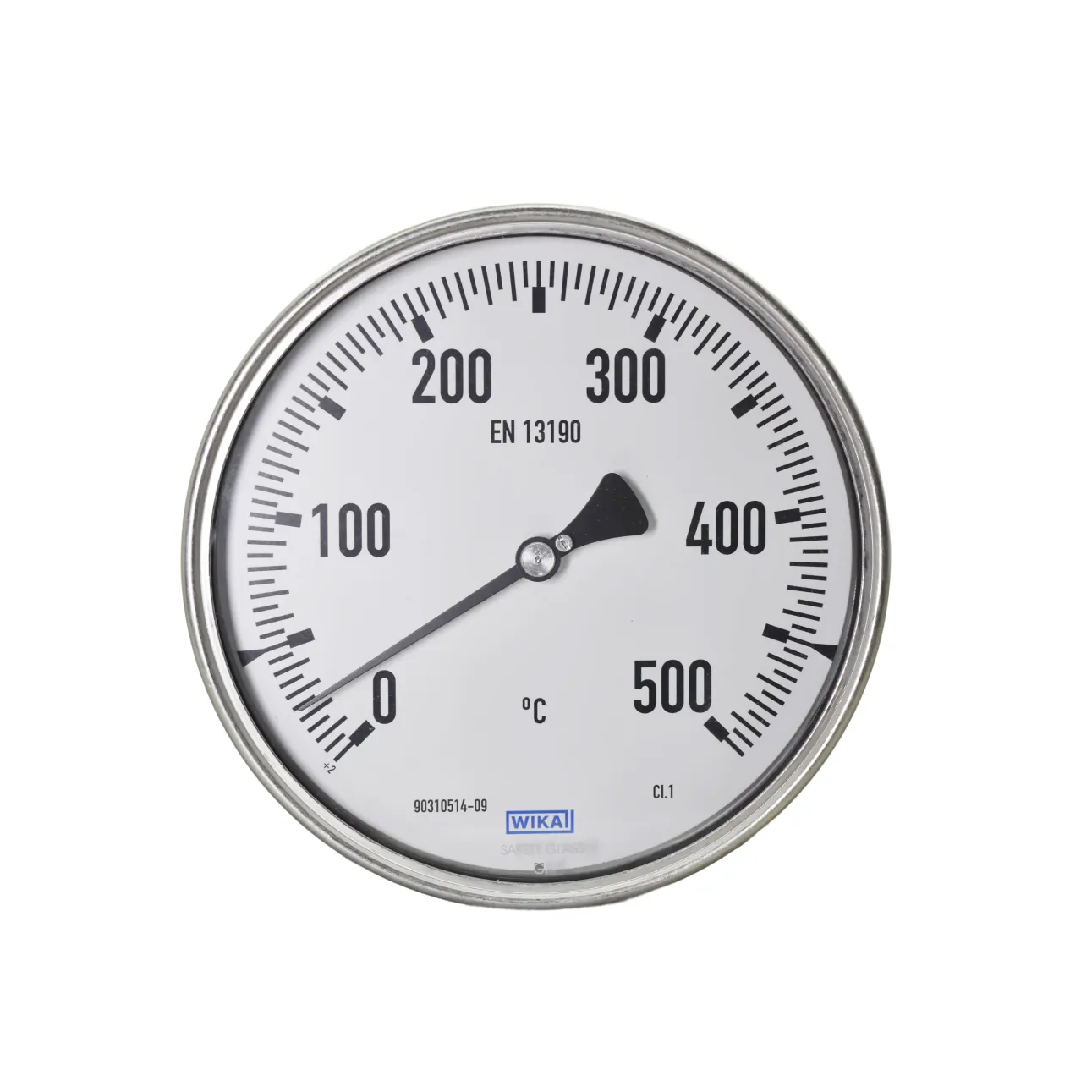

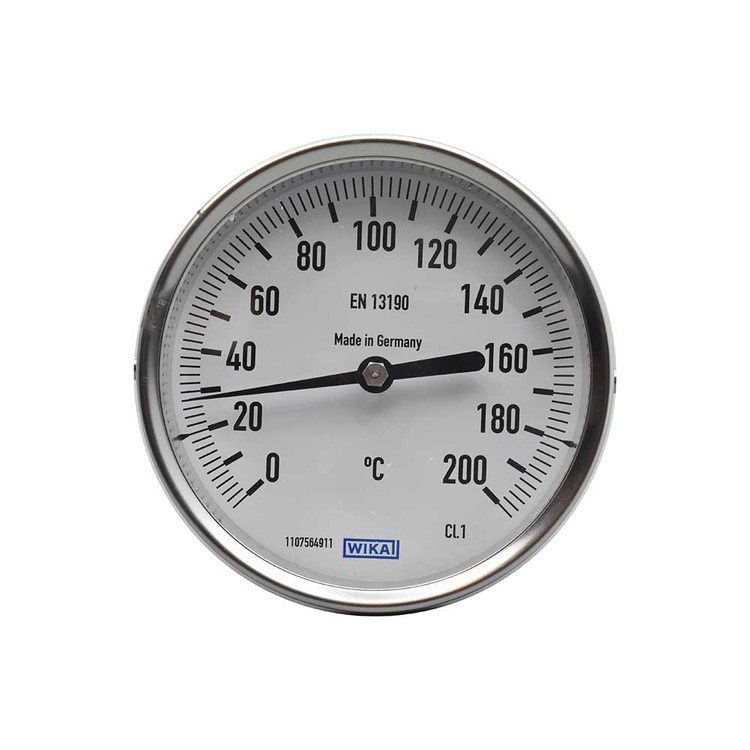

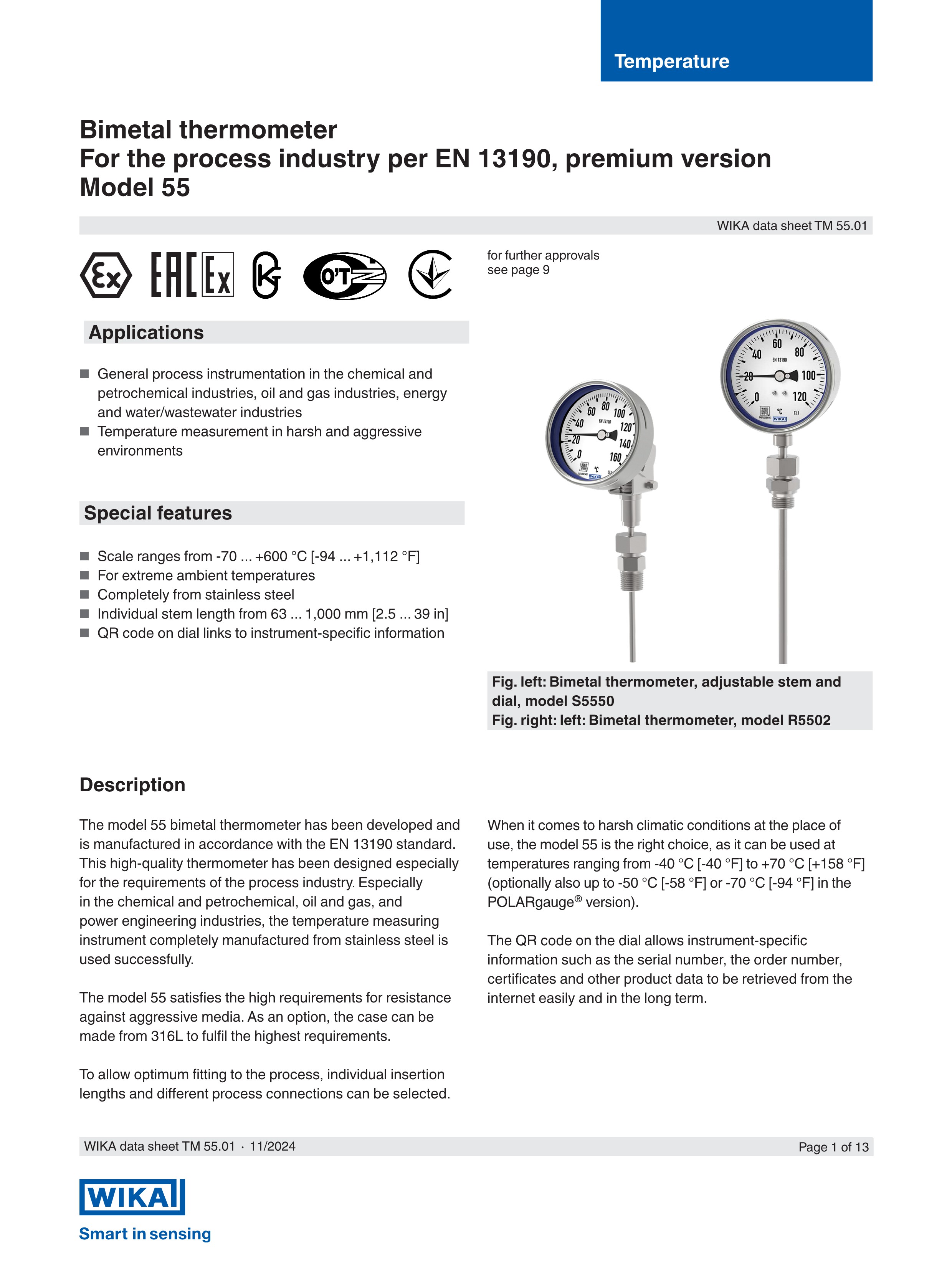

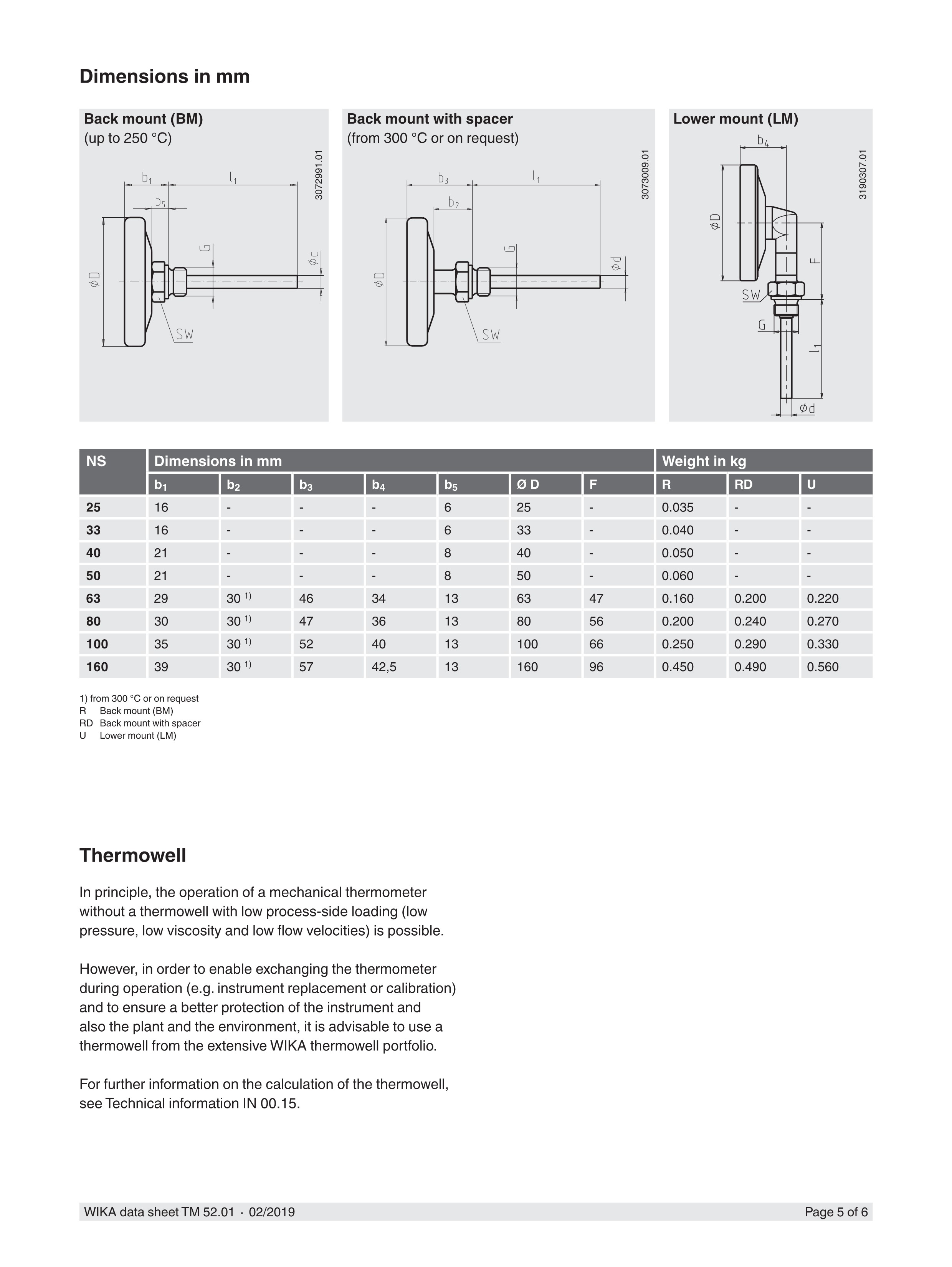

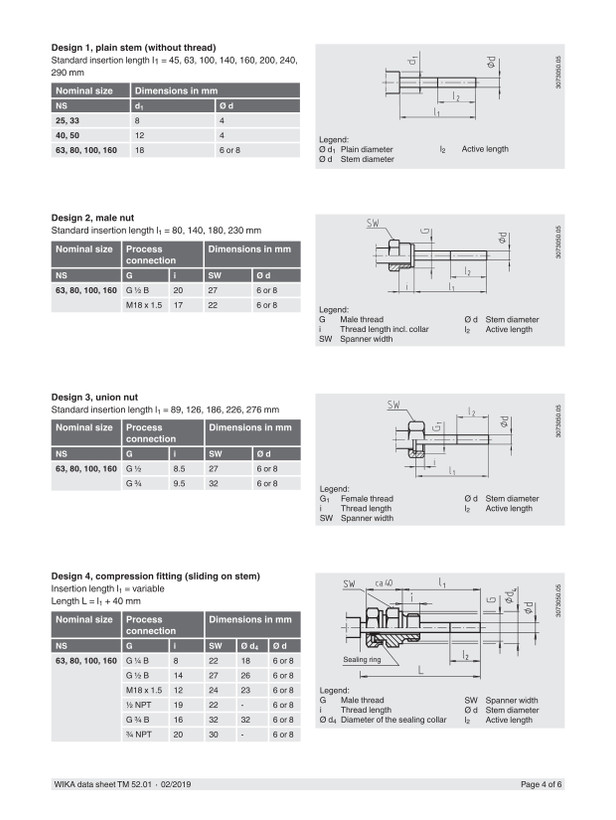

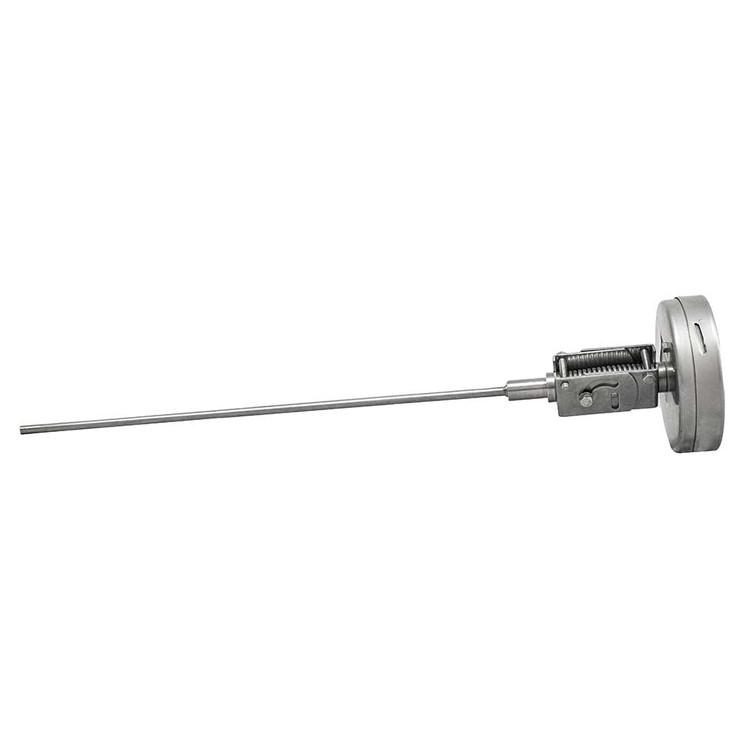

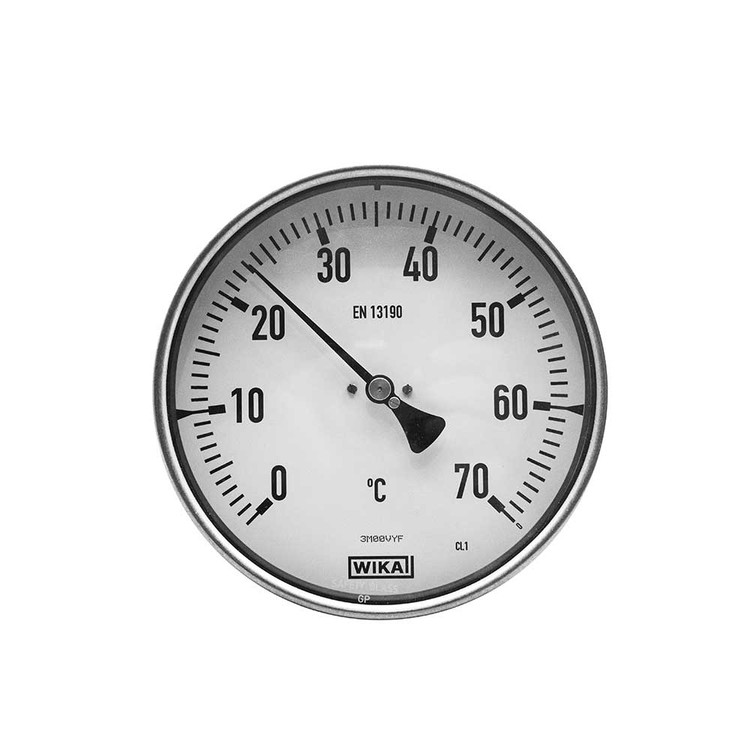

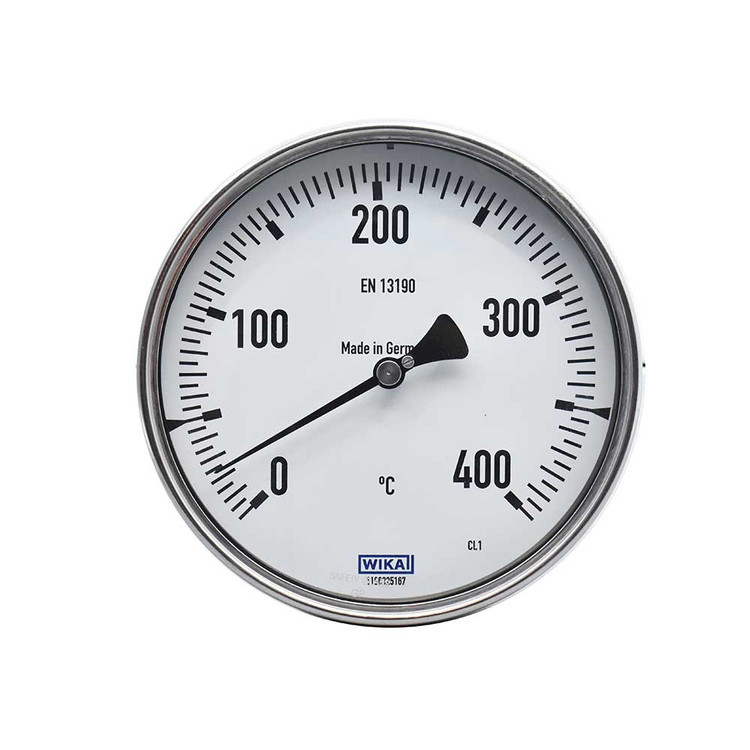

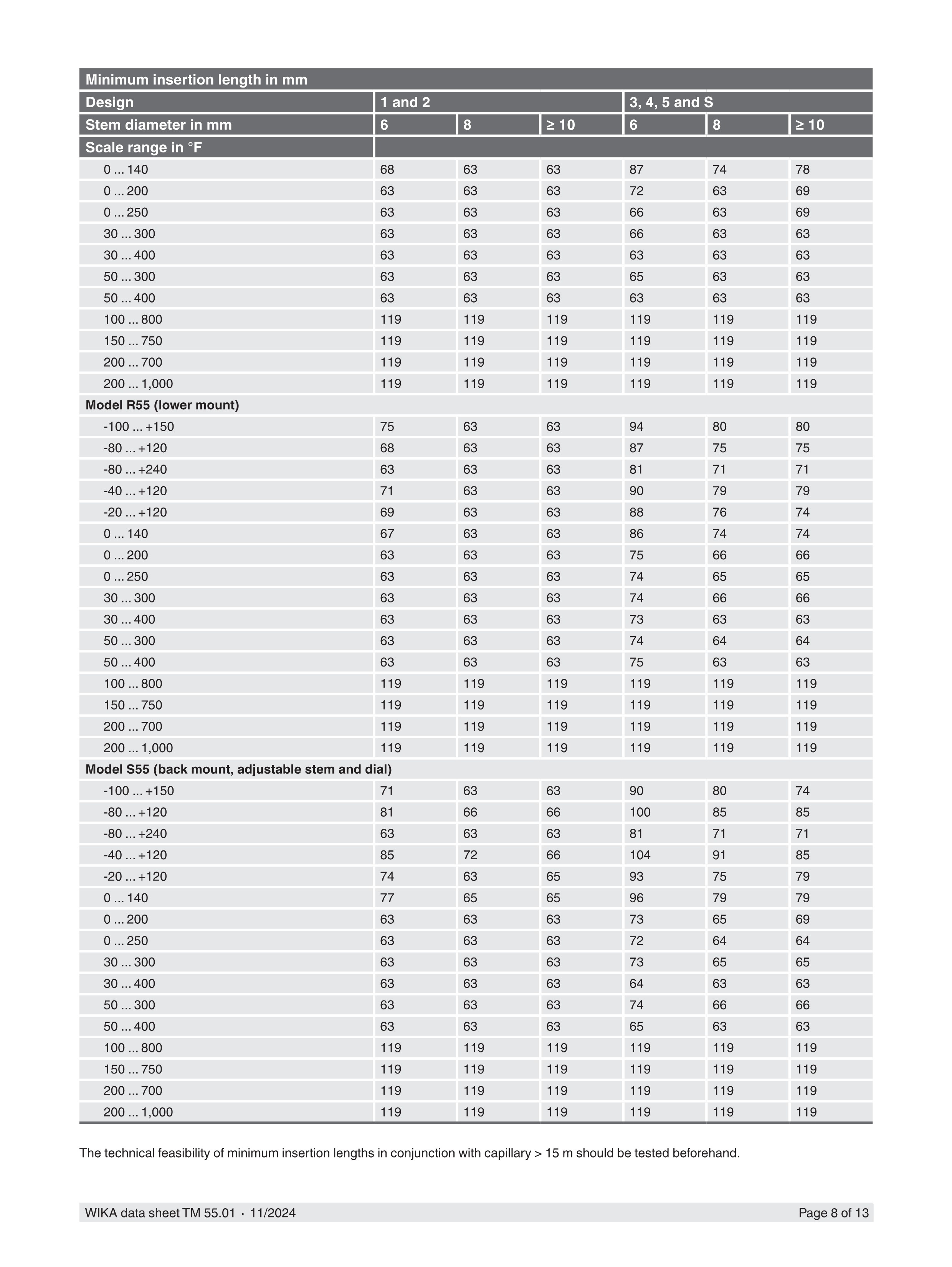

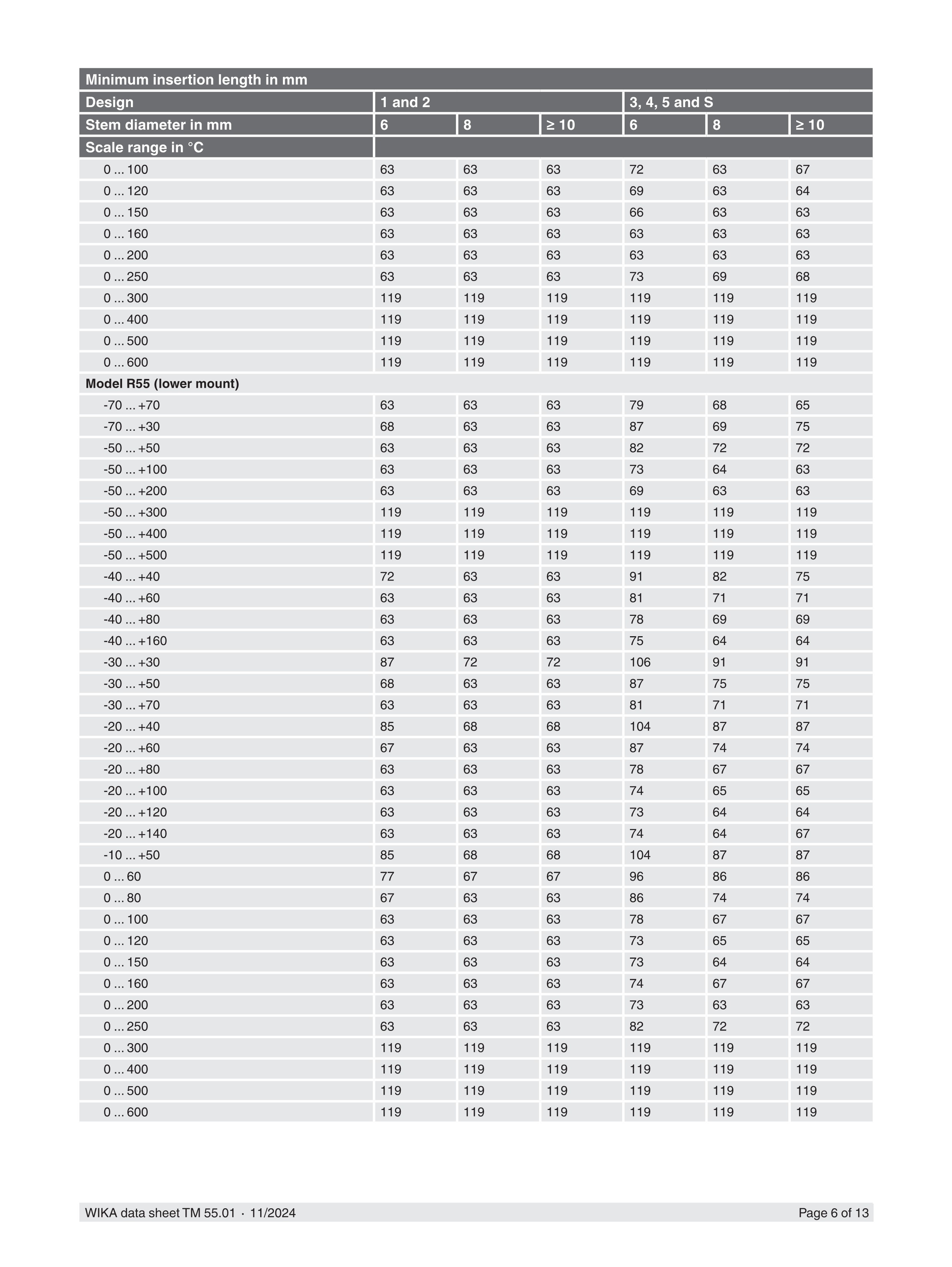

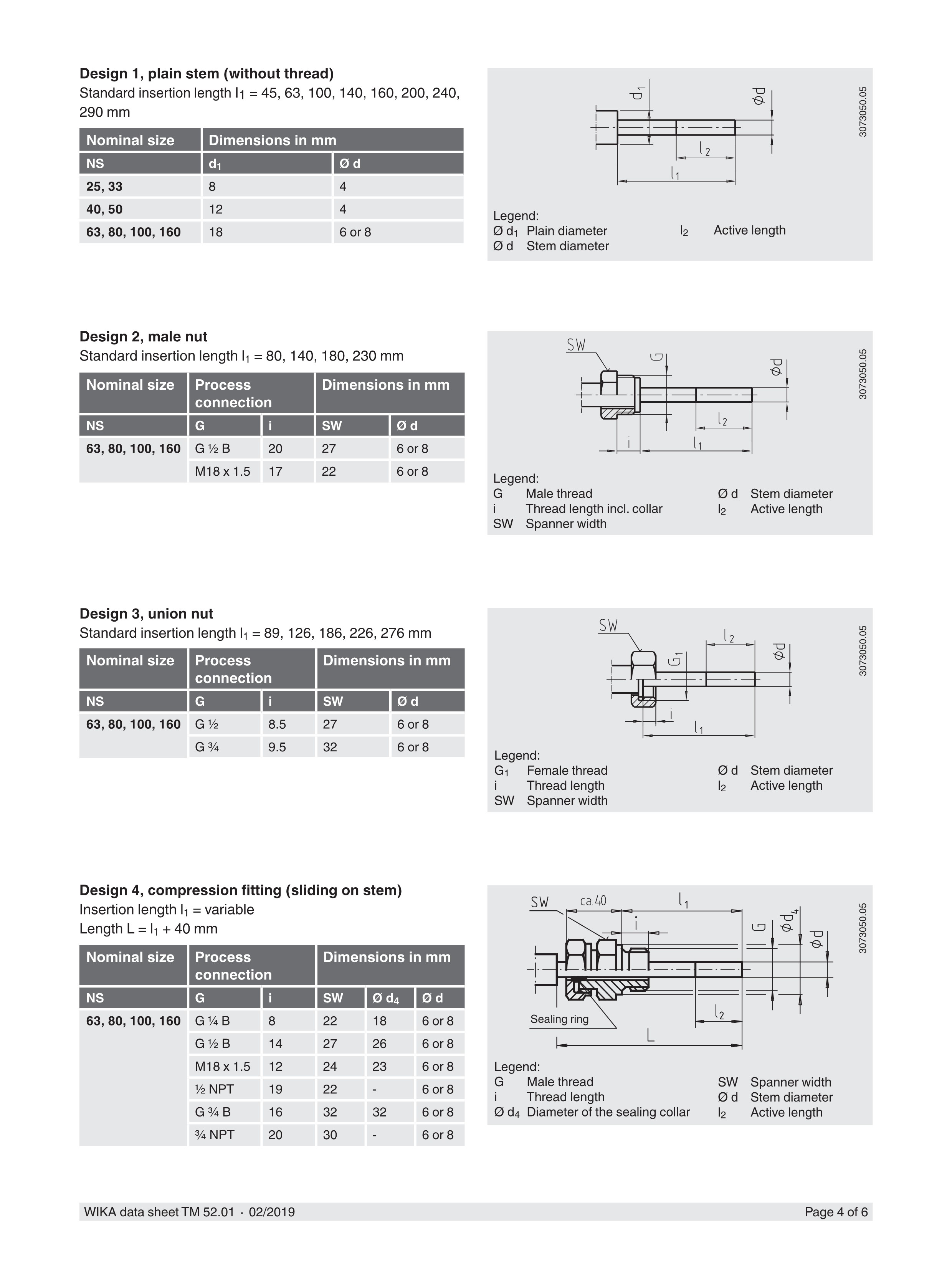

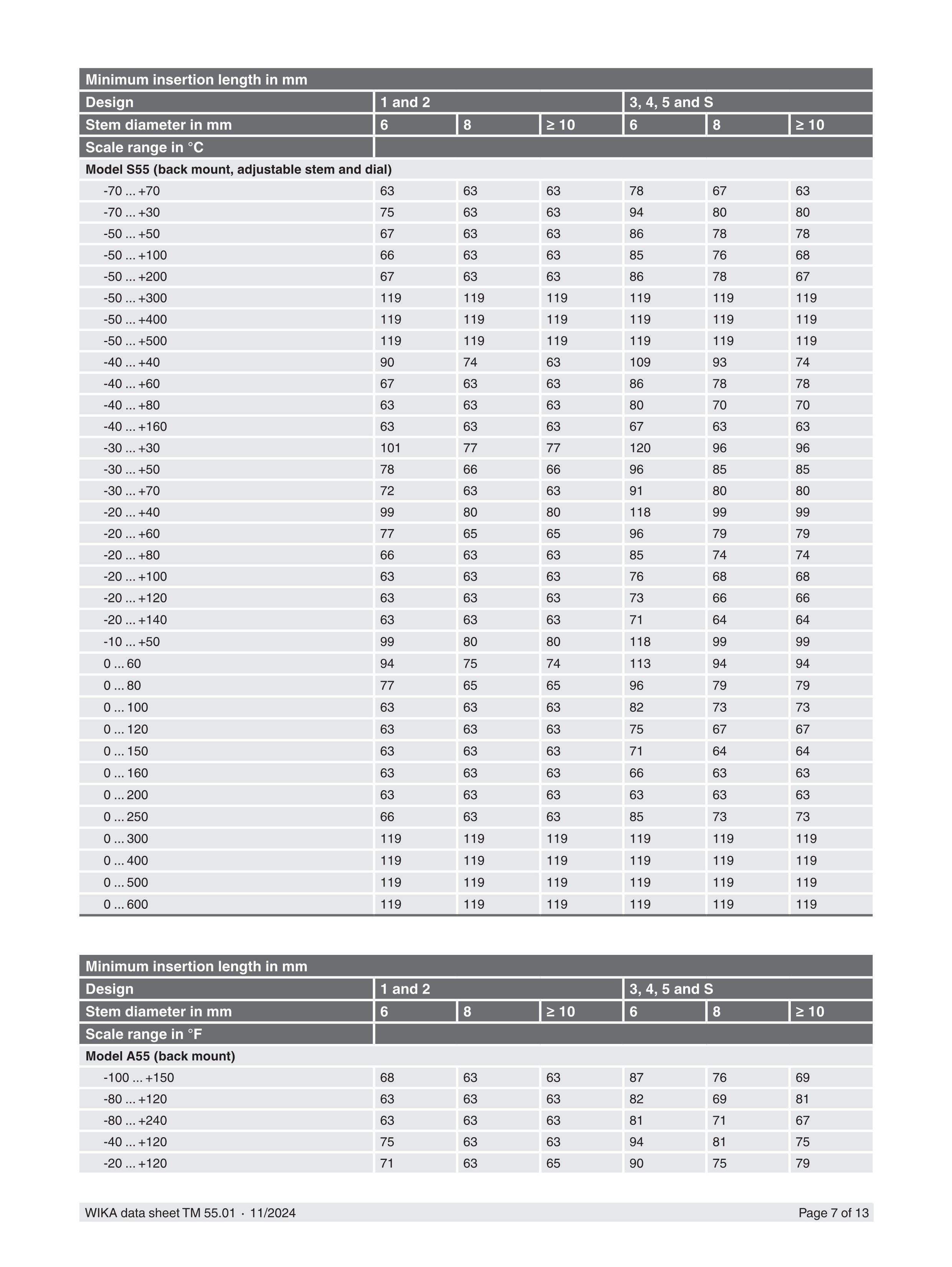

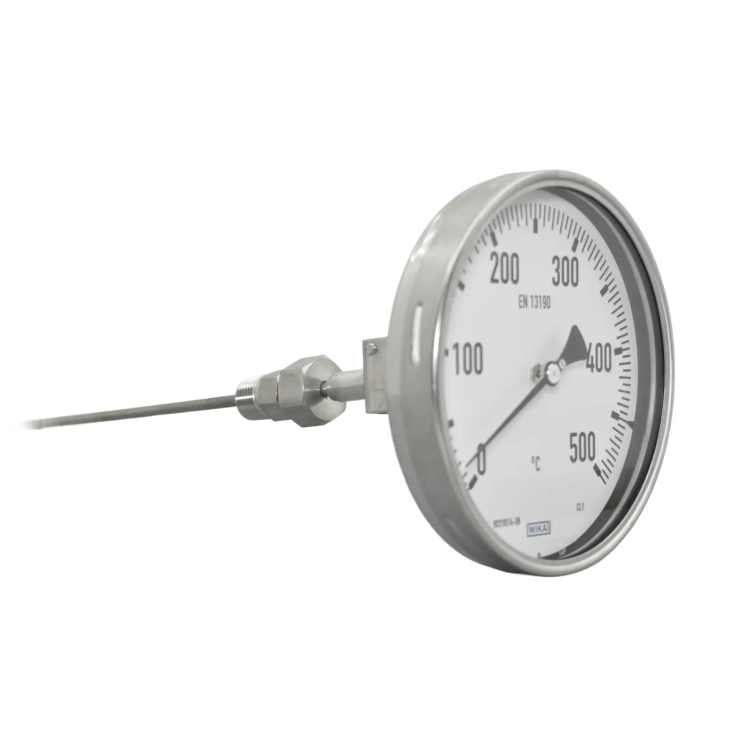

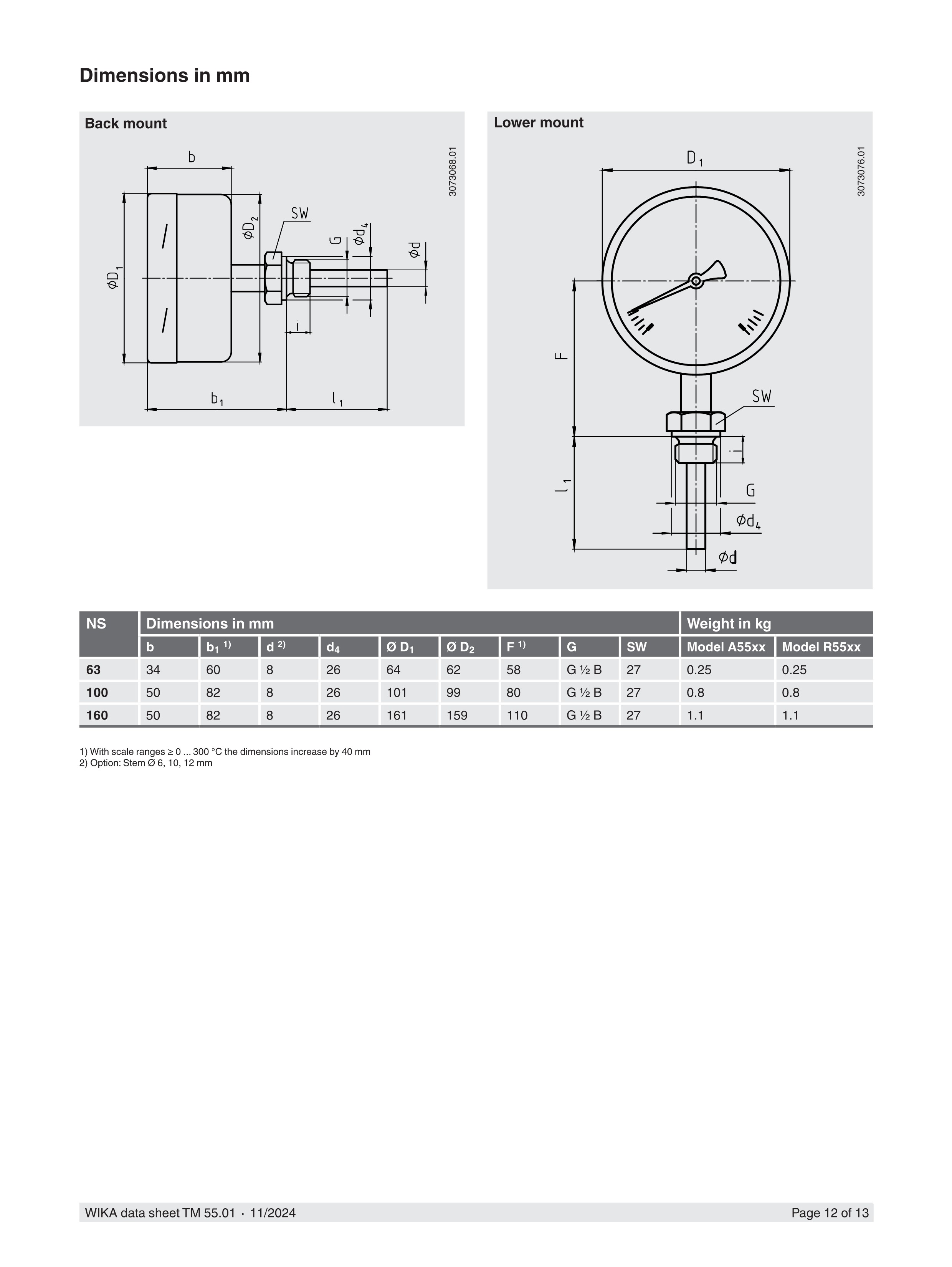

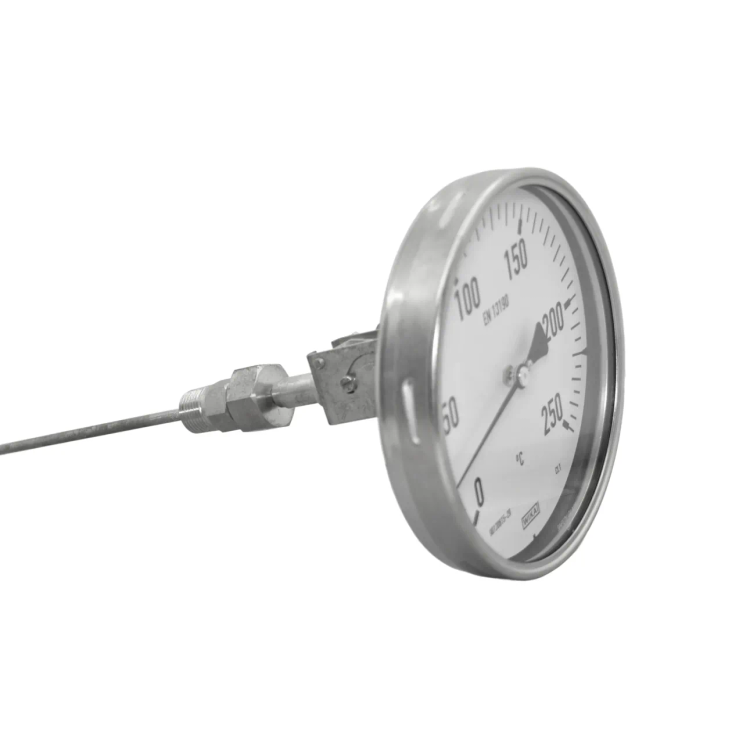

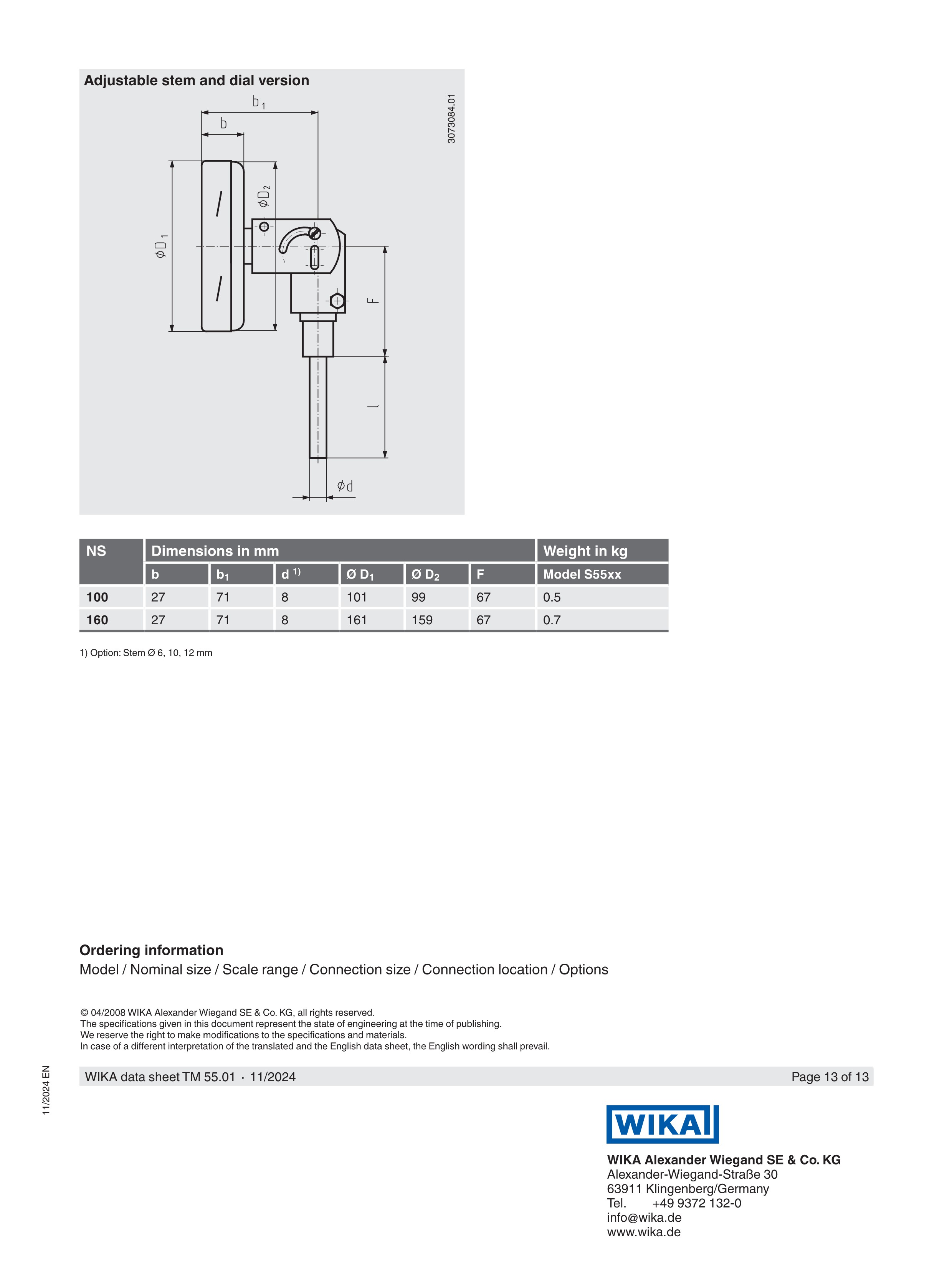

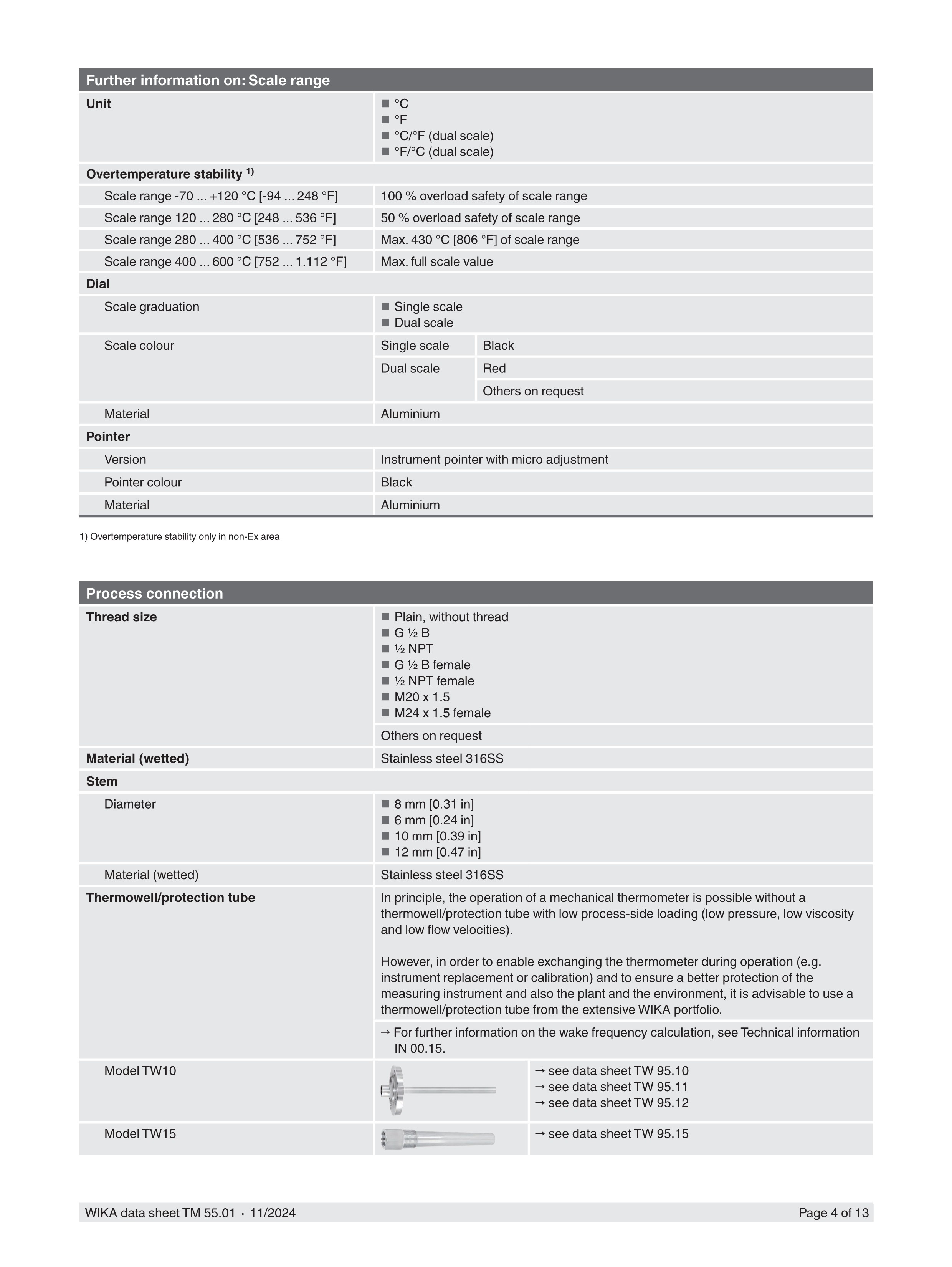

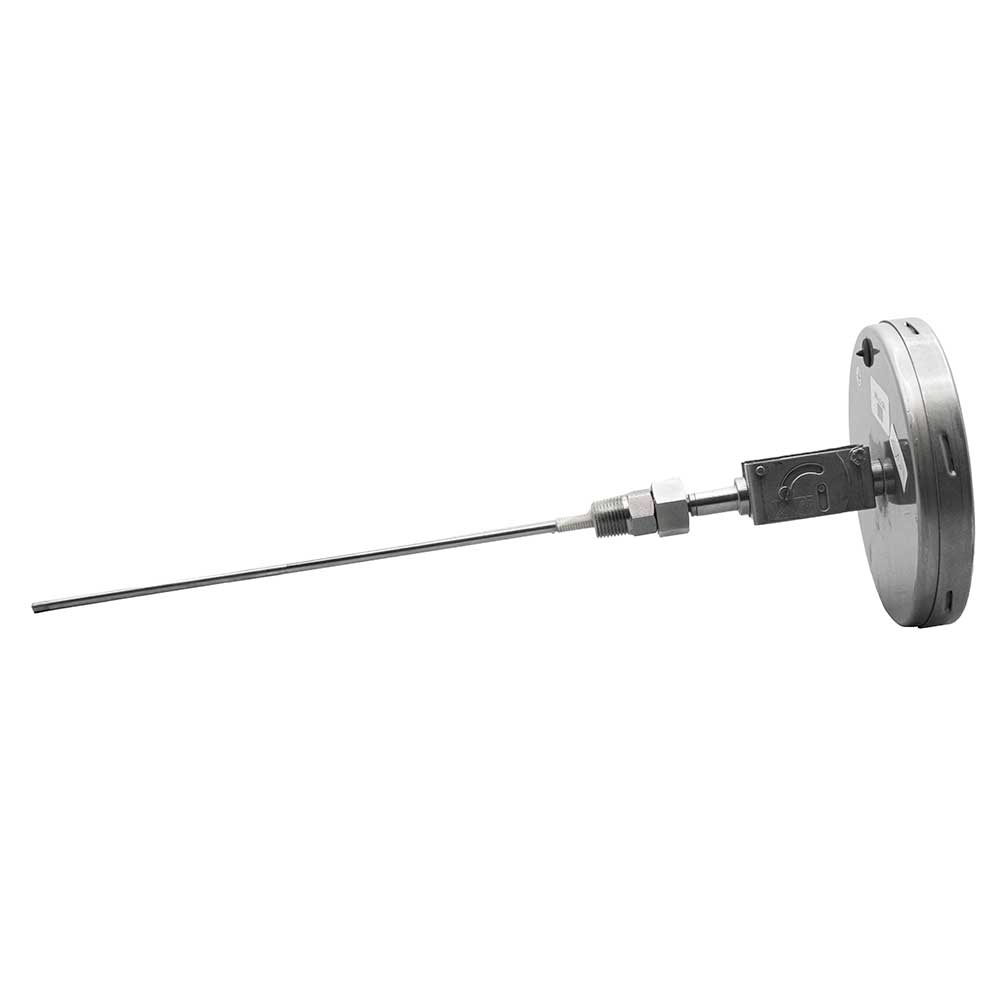

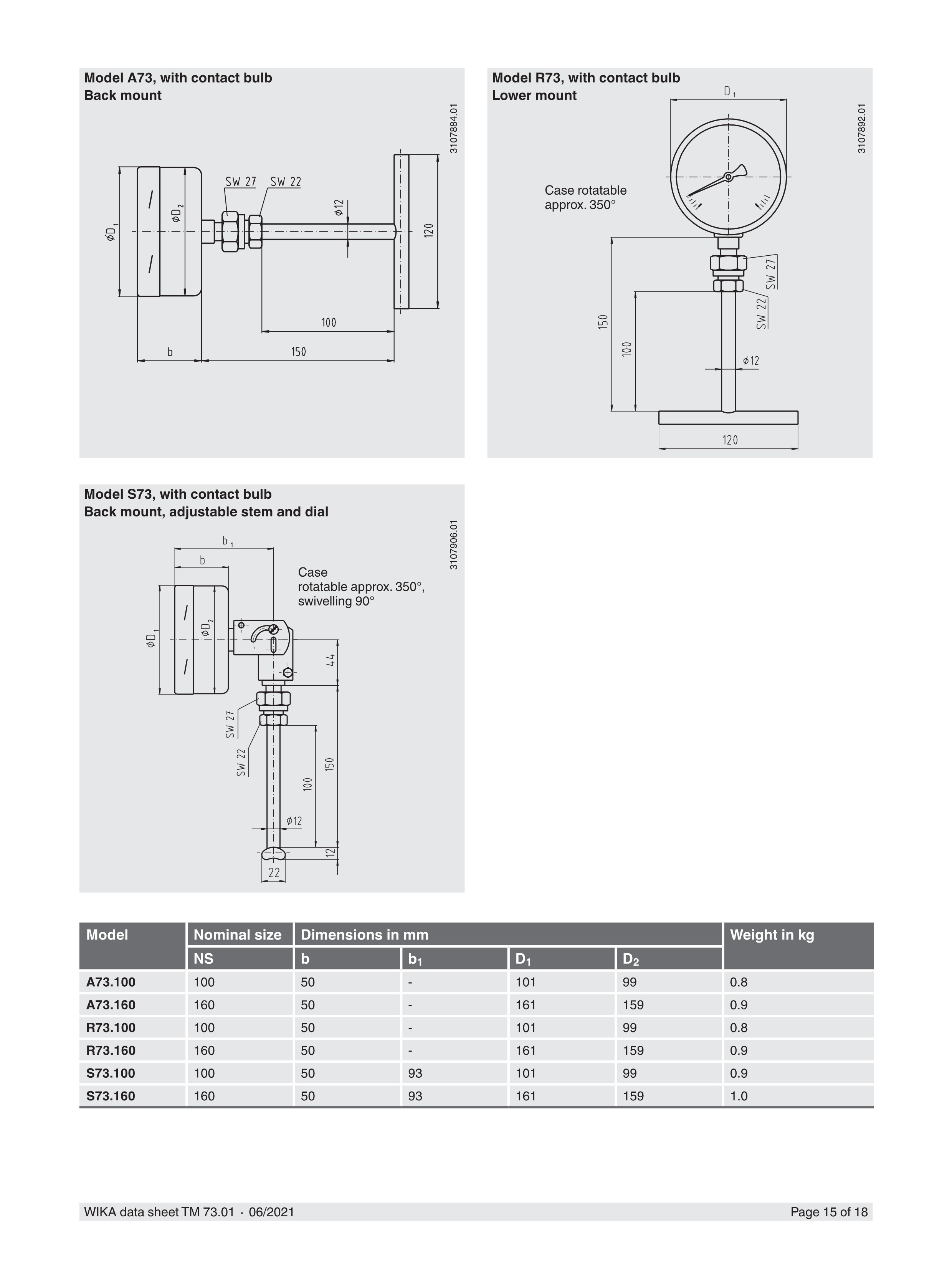

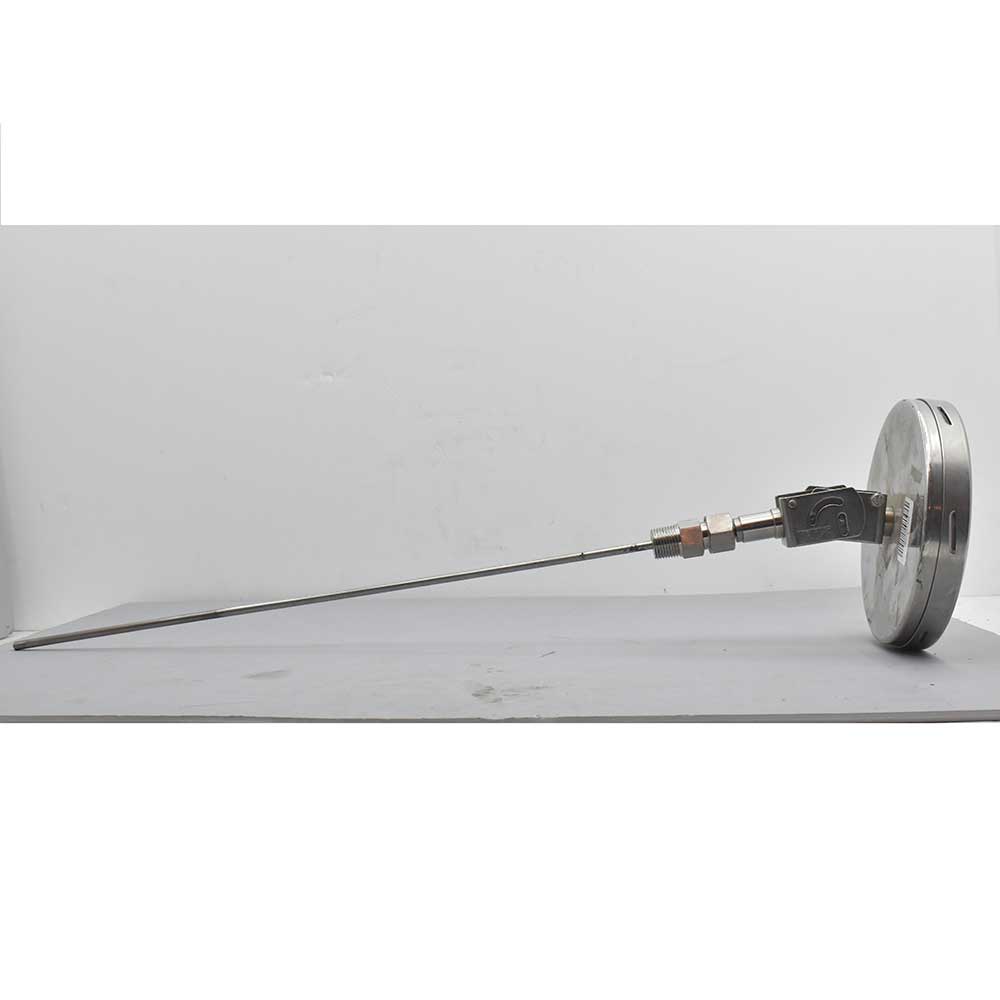

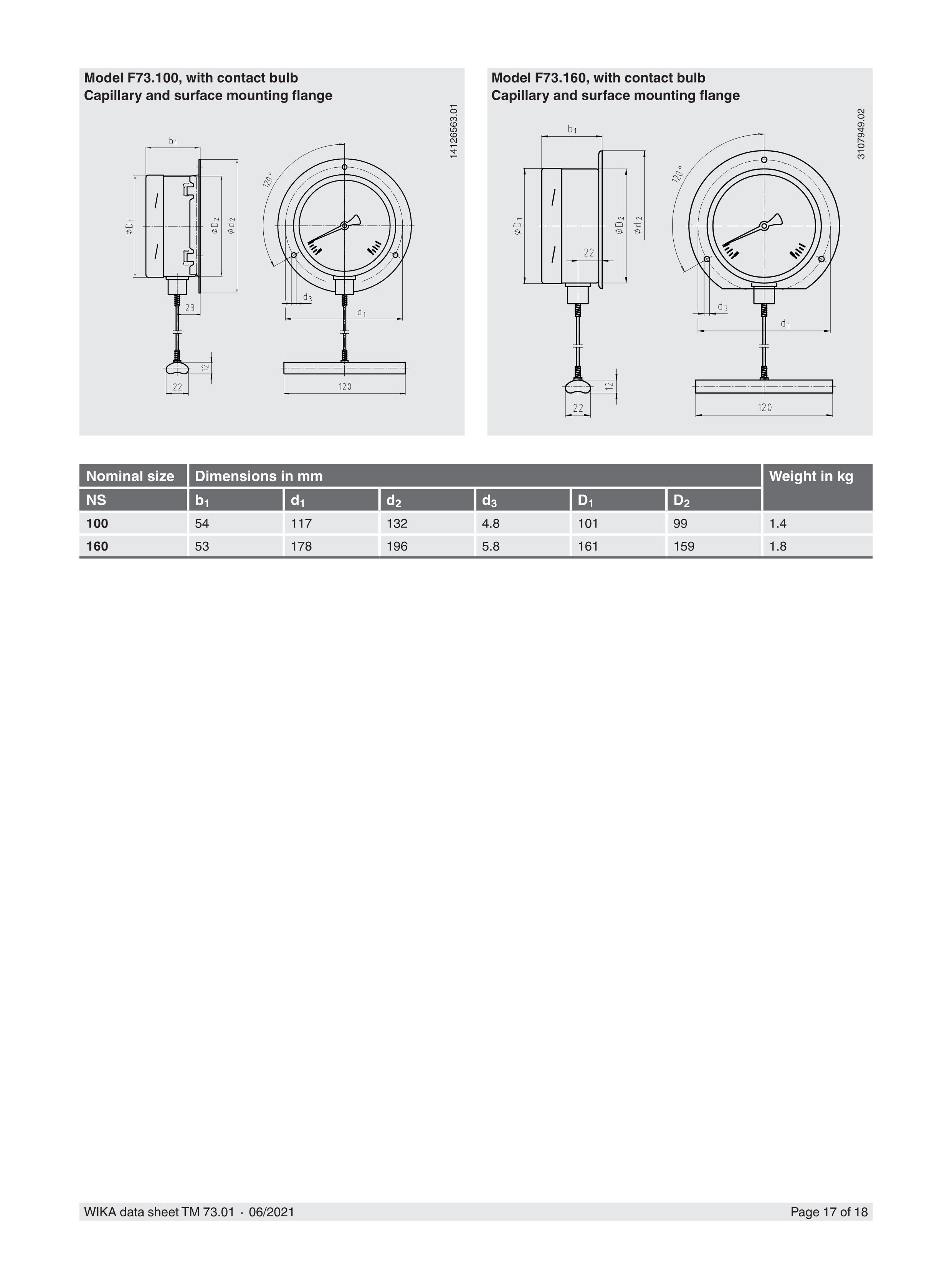

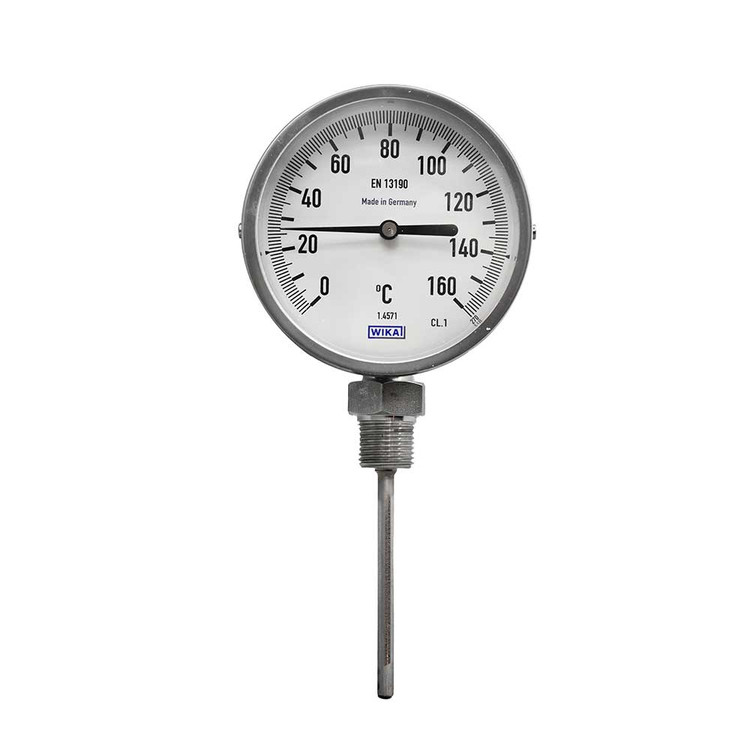

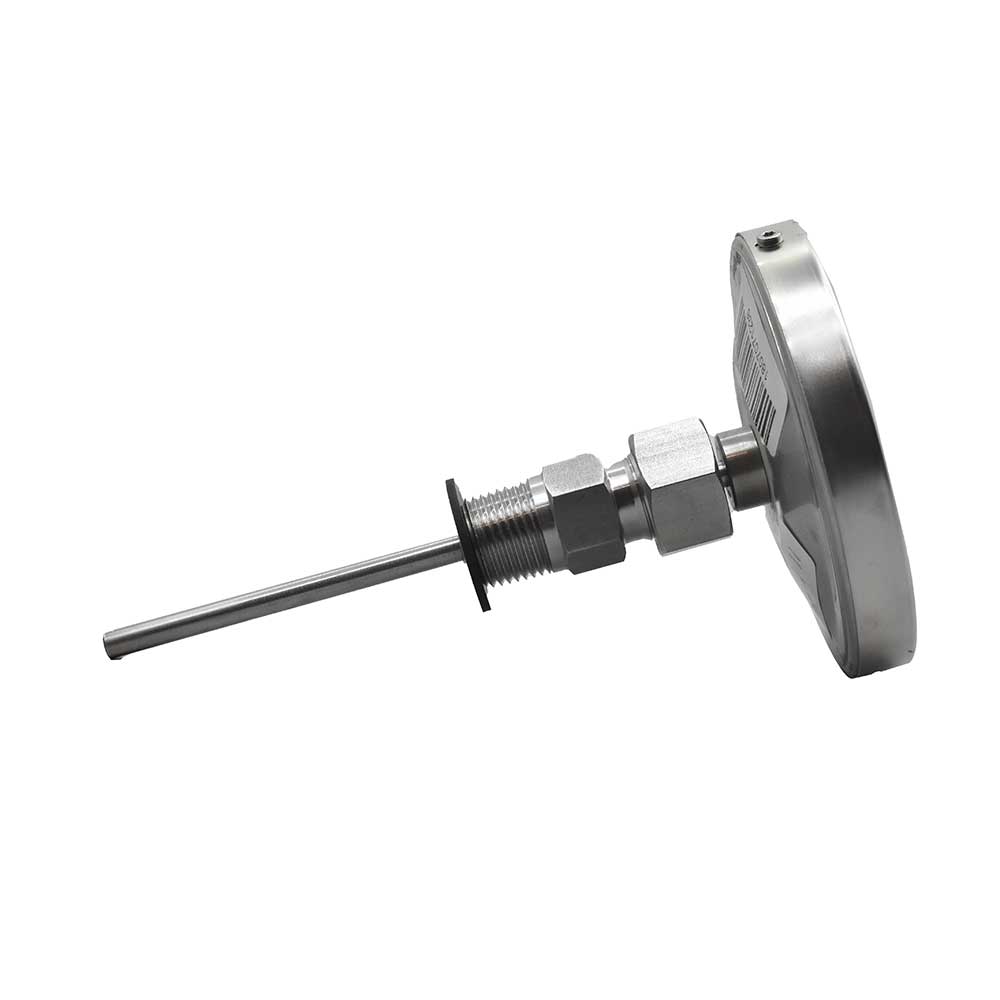

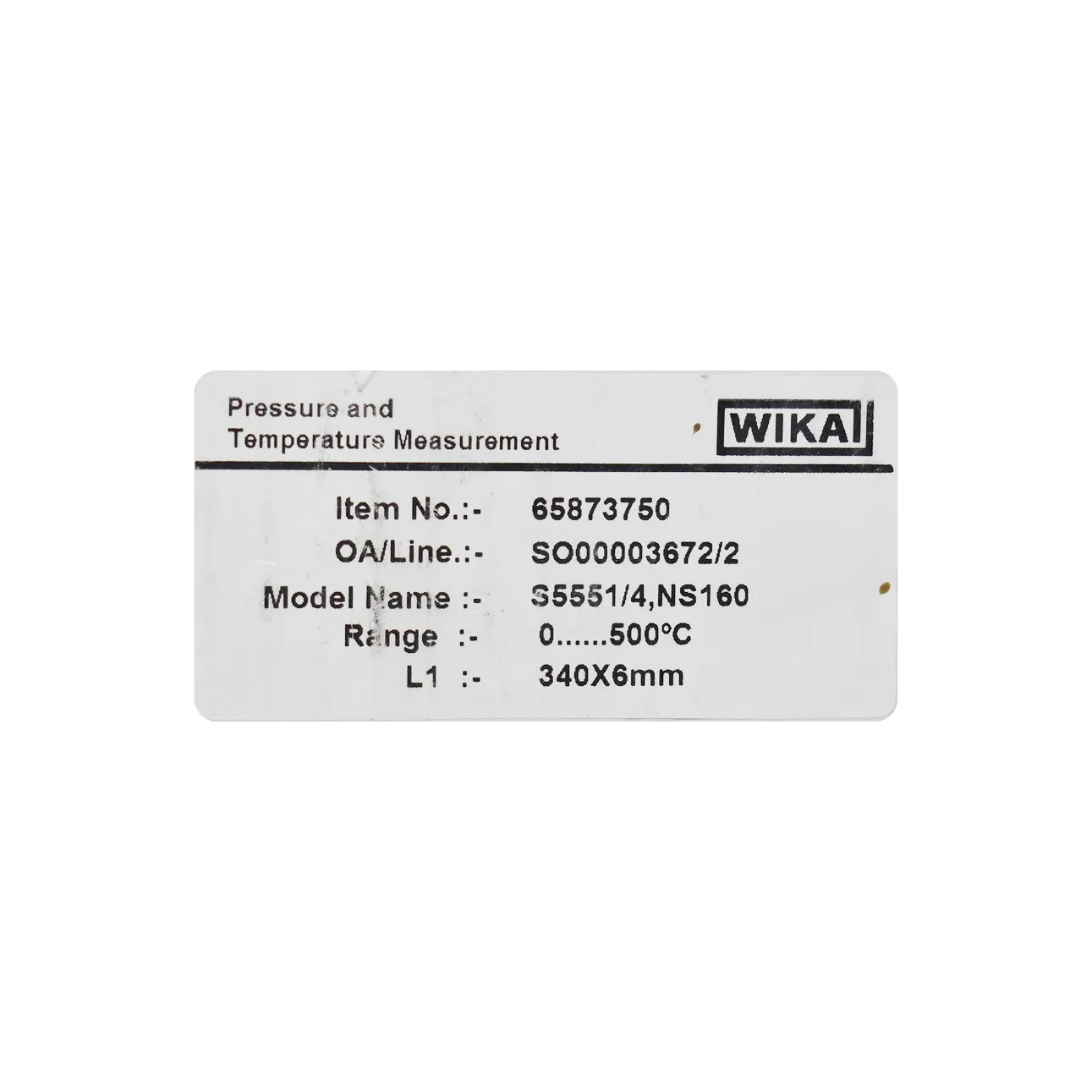

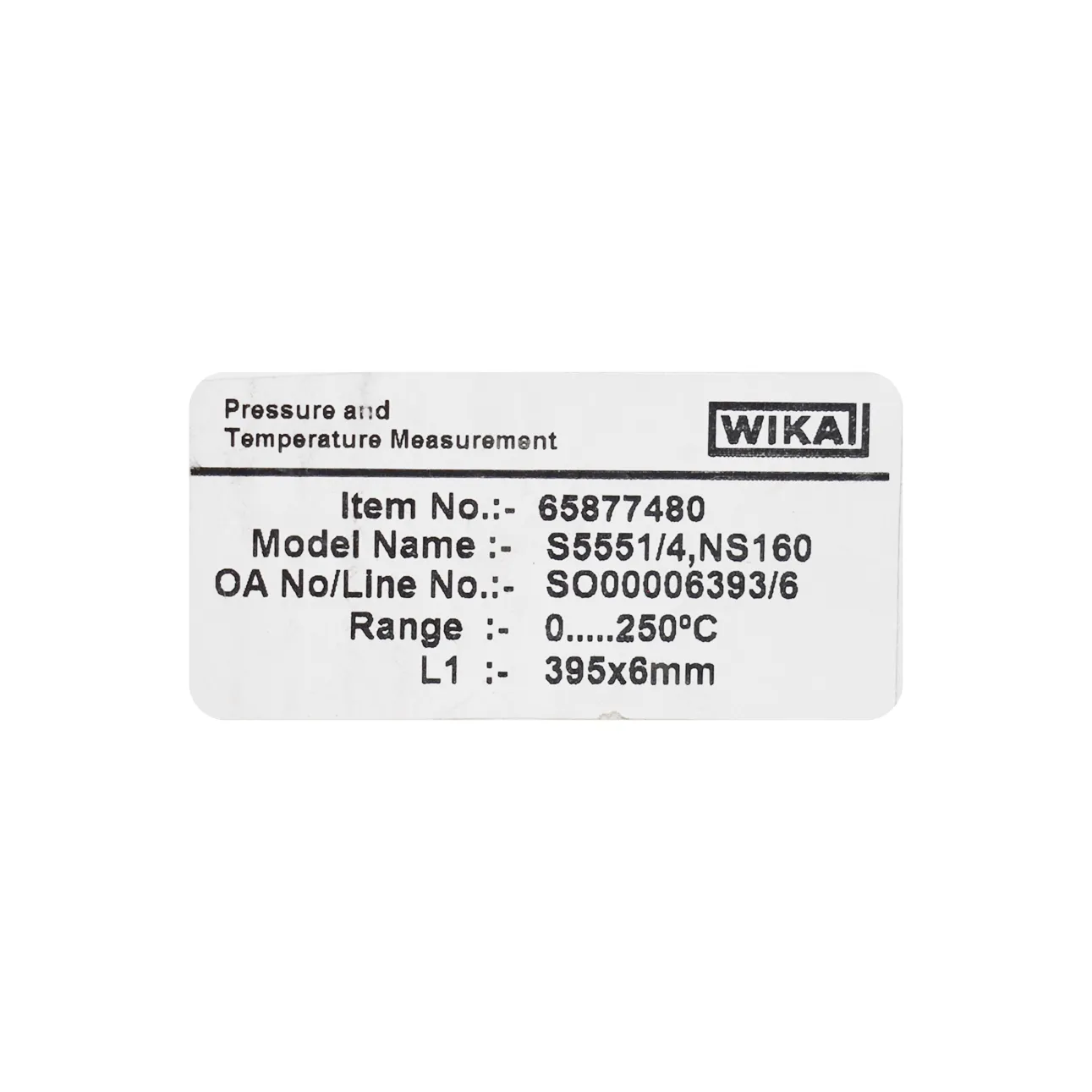

۱. گیج دمای بی‌متال (Bimetallic Temperature Gauge)

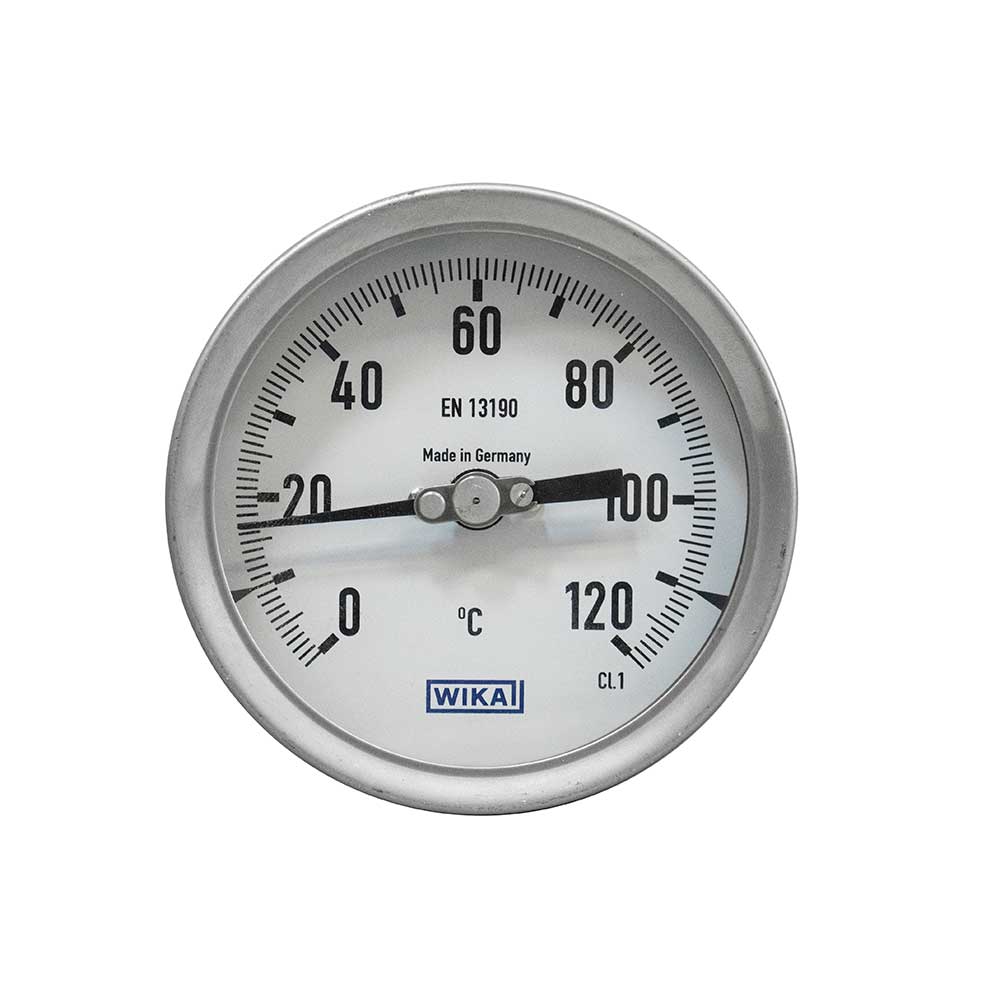

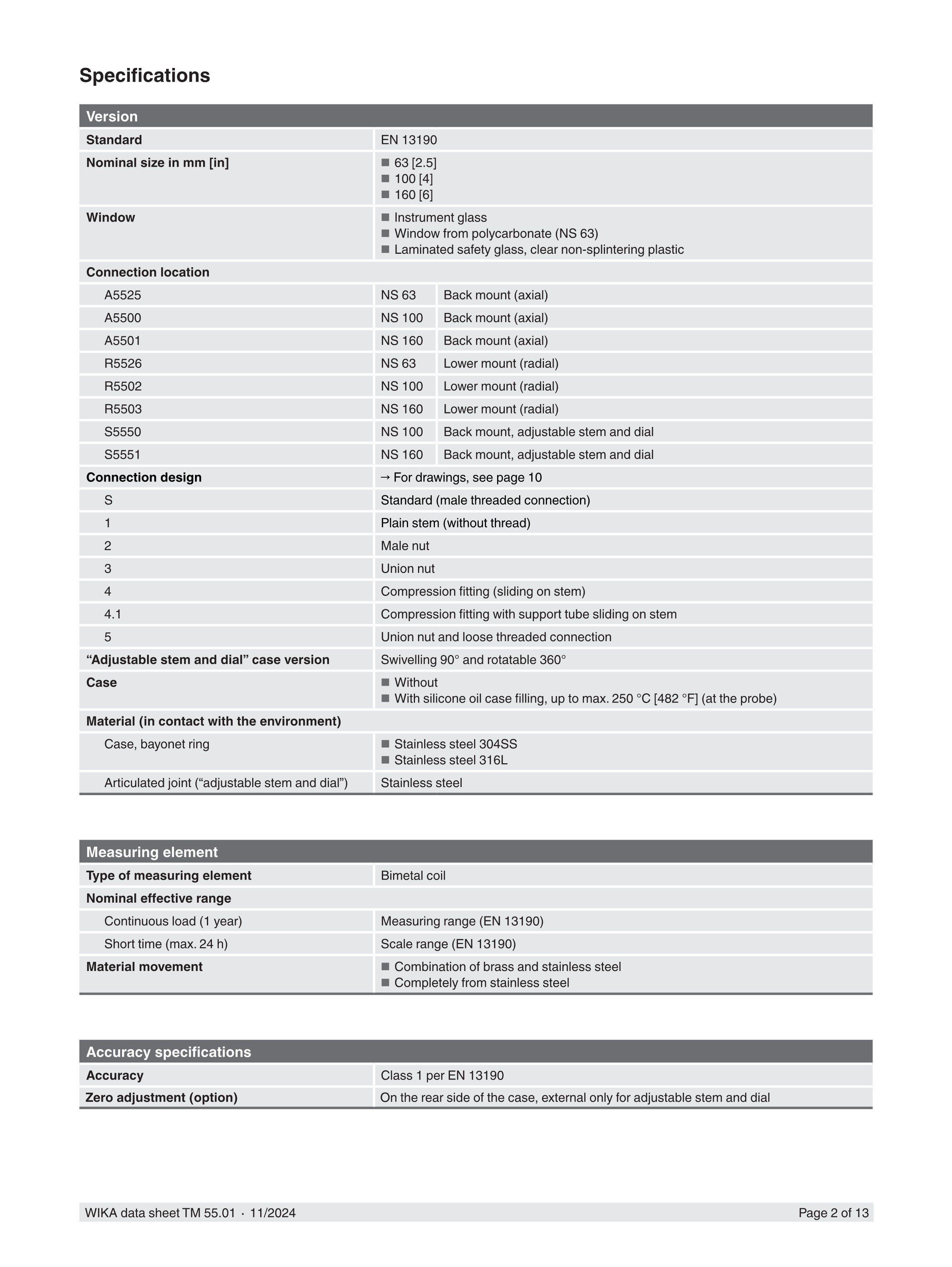

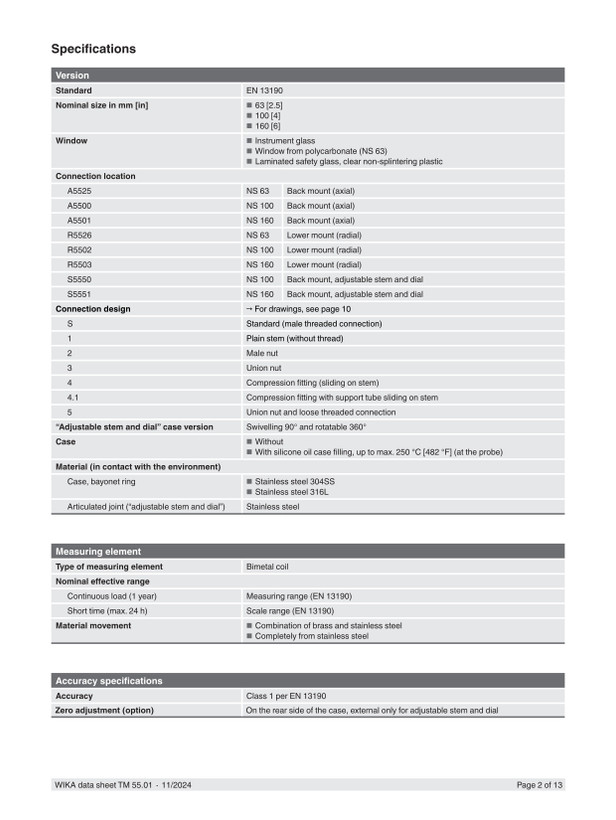

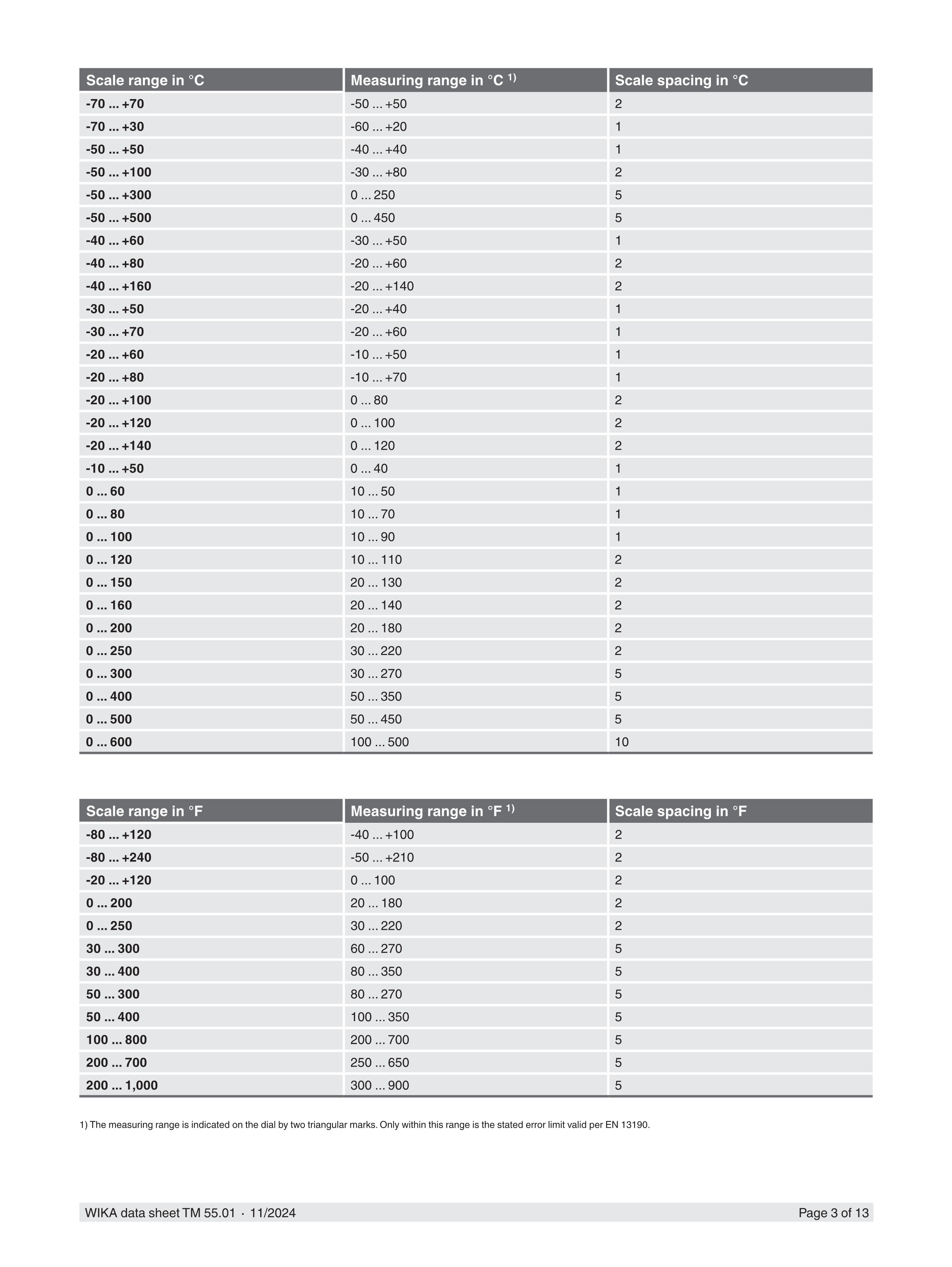

این گیج‌ها بر پایه اصل تفاوت ضریب انبساط حرارتی دو فلز ناهمگونِ جوش‌خورده به یکدیگر عمل می‌کنند. با افزایش دما، فلزی که ضریب انبساط بالاتری دارد بیشتر کشیده شده و سبب خم شدن نوار دوفلزی می‌شود. این تغییر شکل مکانیکی از طریق یک سیستم پیوندی به حرکت چرخشی تبدیل شده و عقربه را روی صفحه می‌چرخاند. این گیج‌ها معمولاً برای دامنه‌های دمایی −50∘C-50^\circ\text{C}−50∘C تا +600∘C+600^\circ\text{C}+600∘C مورد استفاده قرار می‌گیرند.

• مدل حلزونی (Spiral): نوار به شکل فنر مسطح خم می‌شود؛ متداول در مدل‌های عمومی و دمای متوسط.

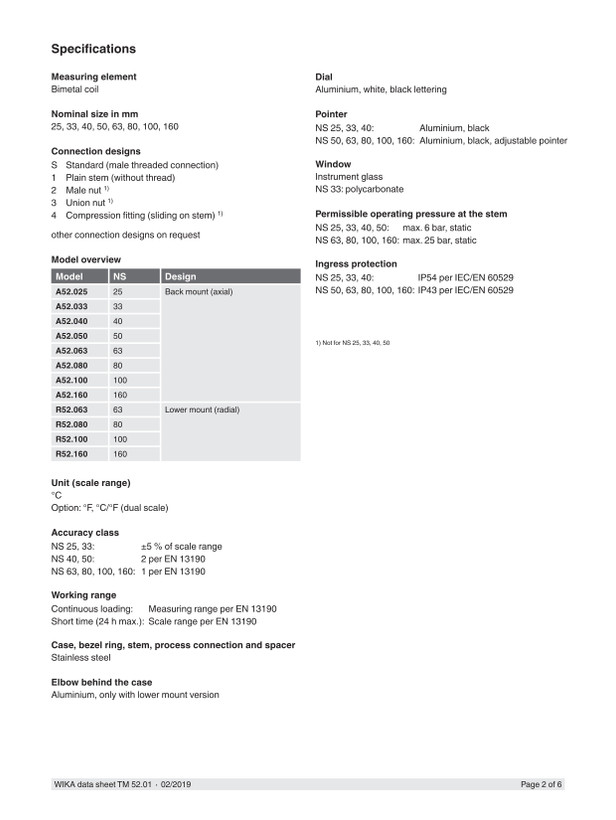

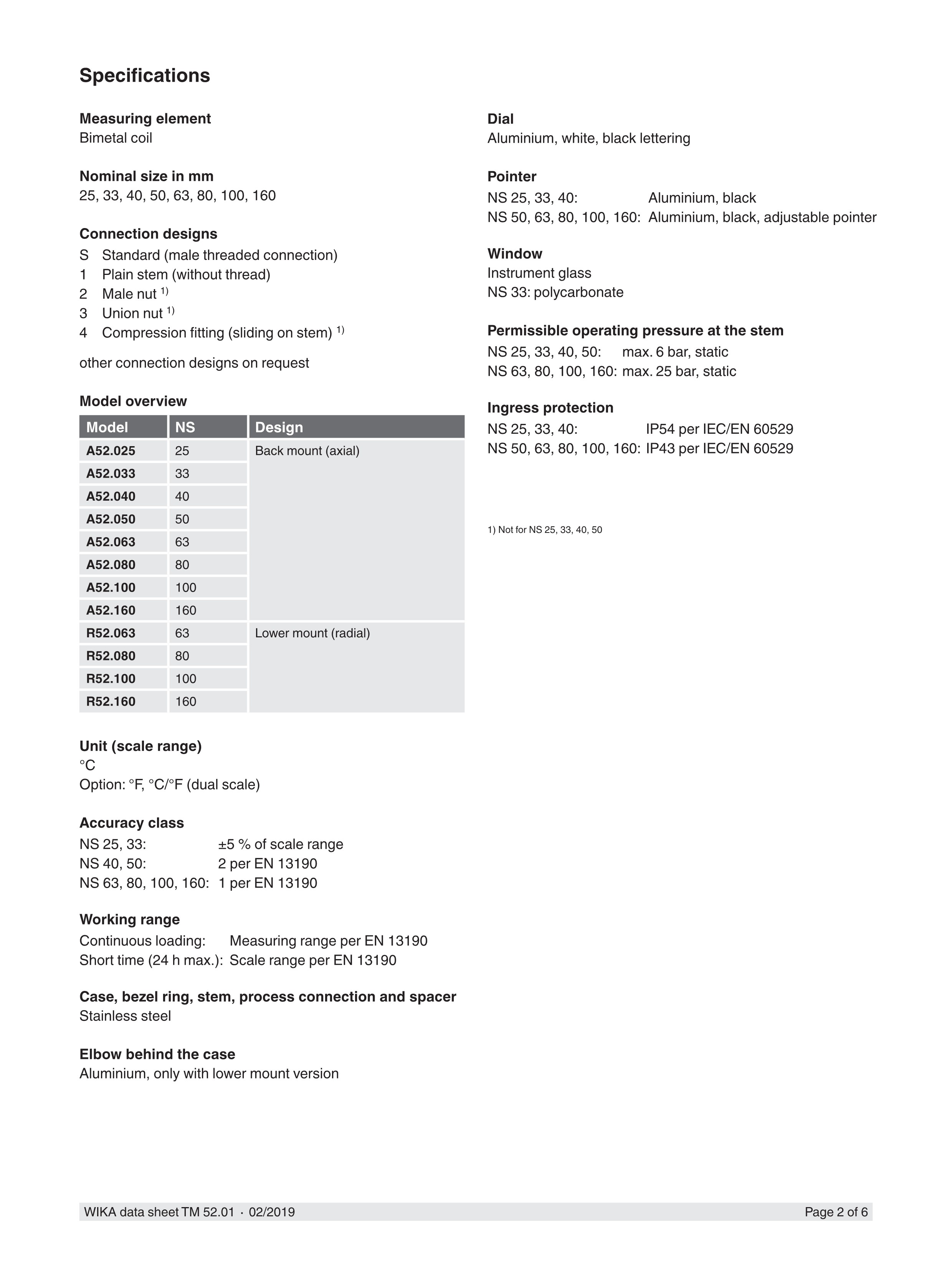

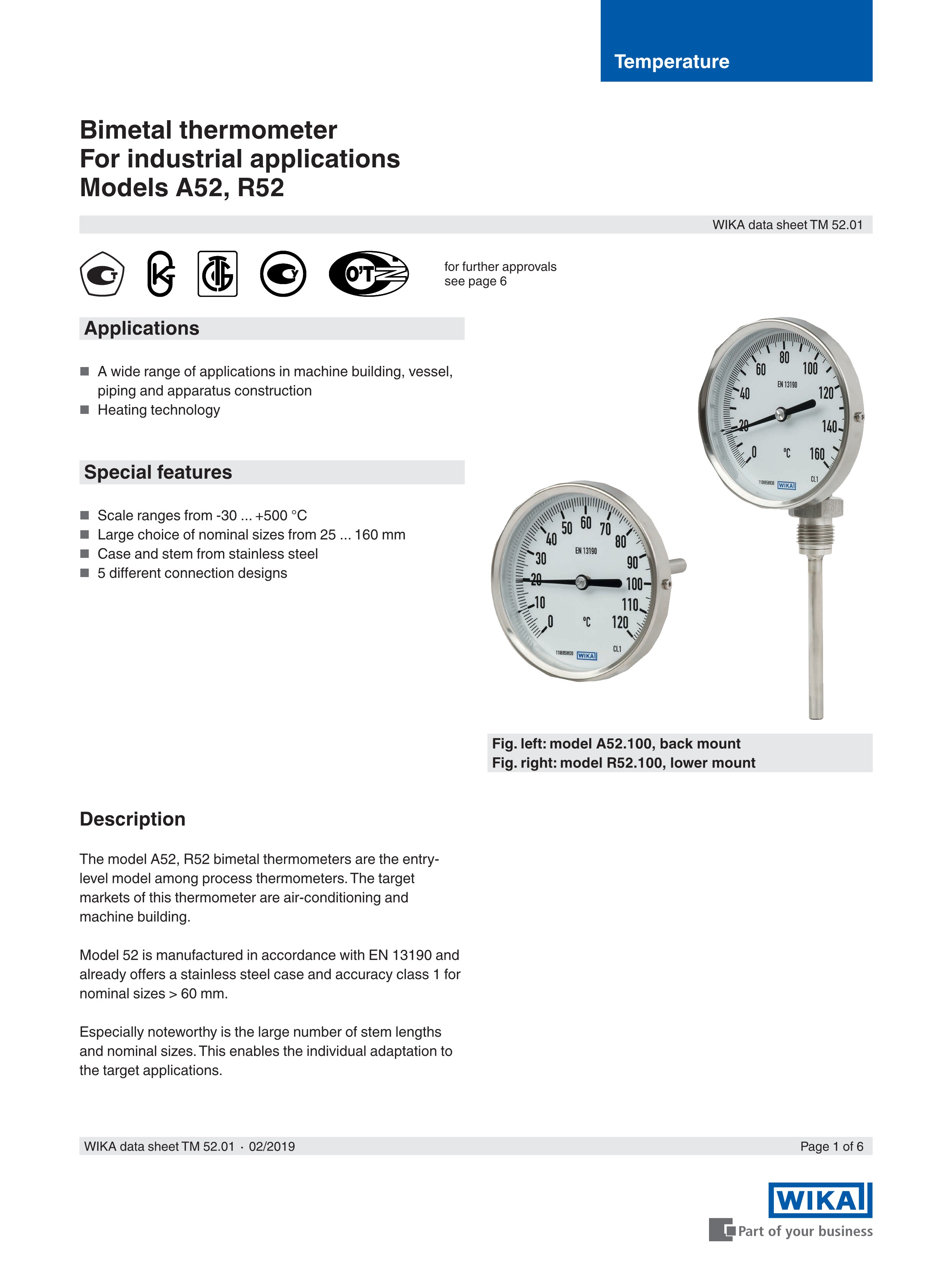

• مدل مارپیچی یا هلیکال (Helical): نوار به شکل مارپیچ فشرده درون استم قرار گرفته و مقاومت فیزیکی بالاتری در برابر تنش‌ها دارد؛ این مدل بیشترین کاربرد را در فرآیندهای صنعتی دارد (مانند گیج دما ویکا سری A52 و R52).

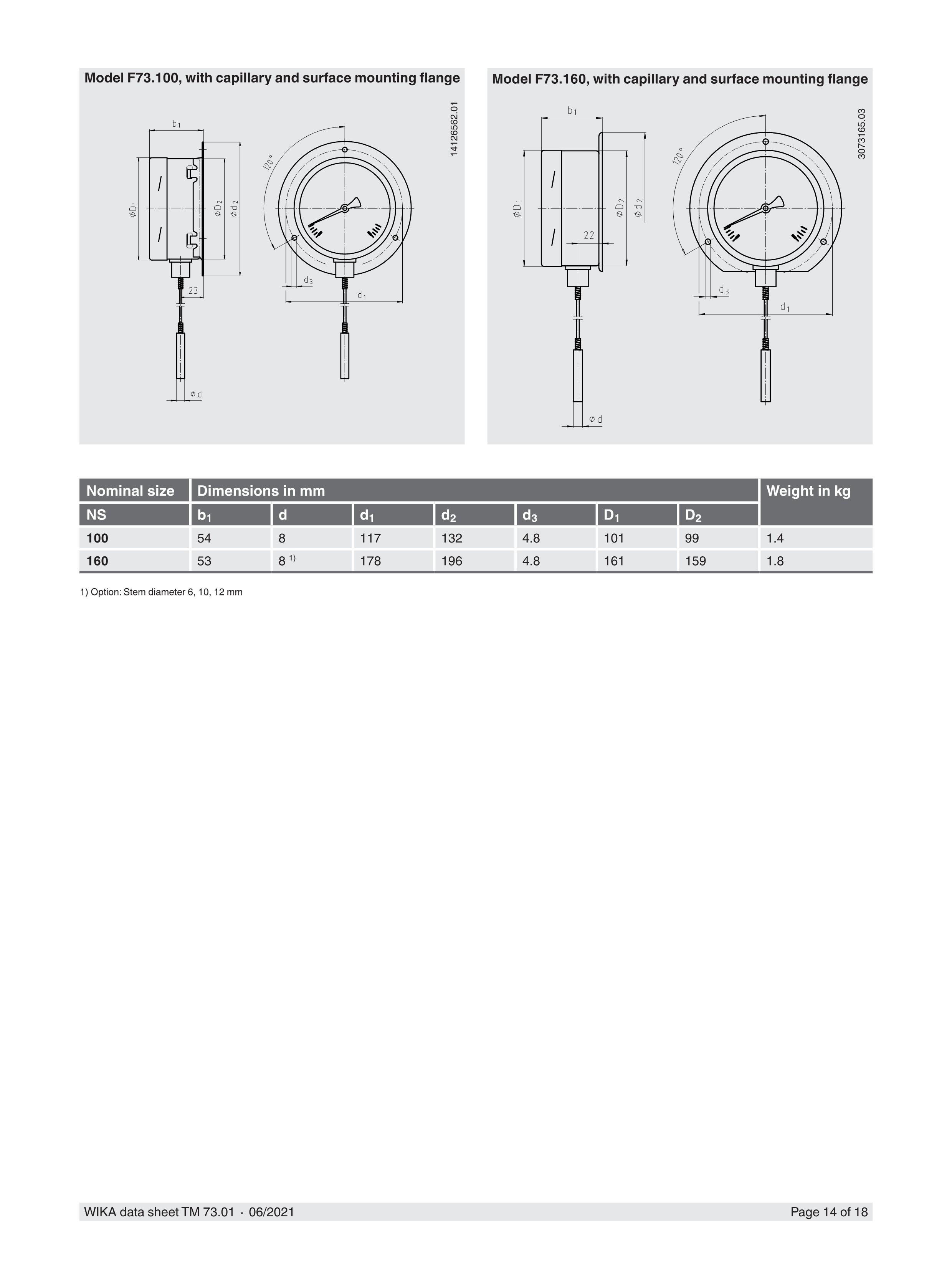

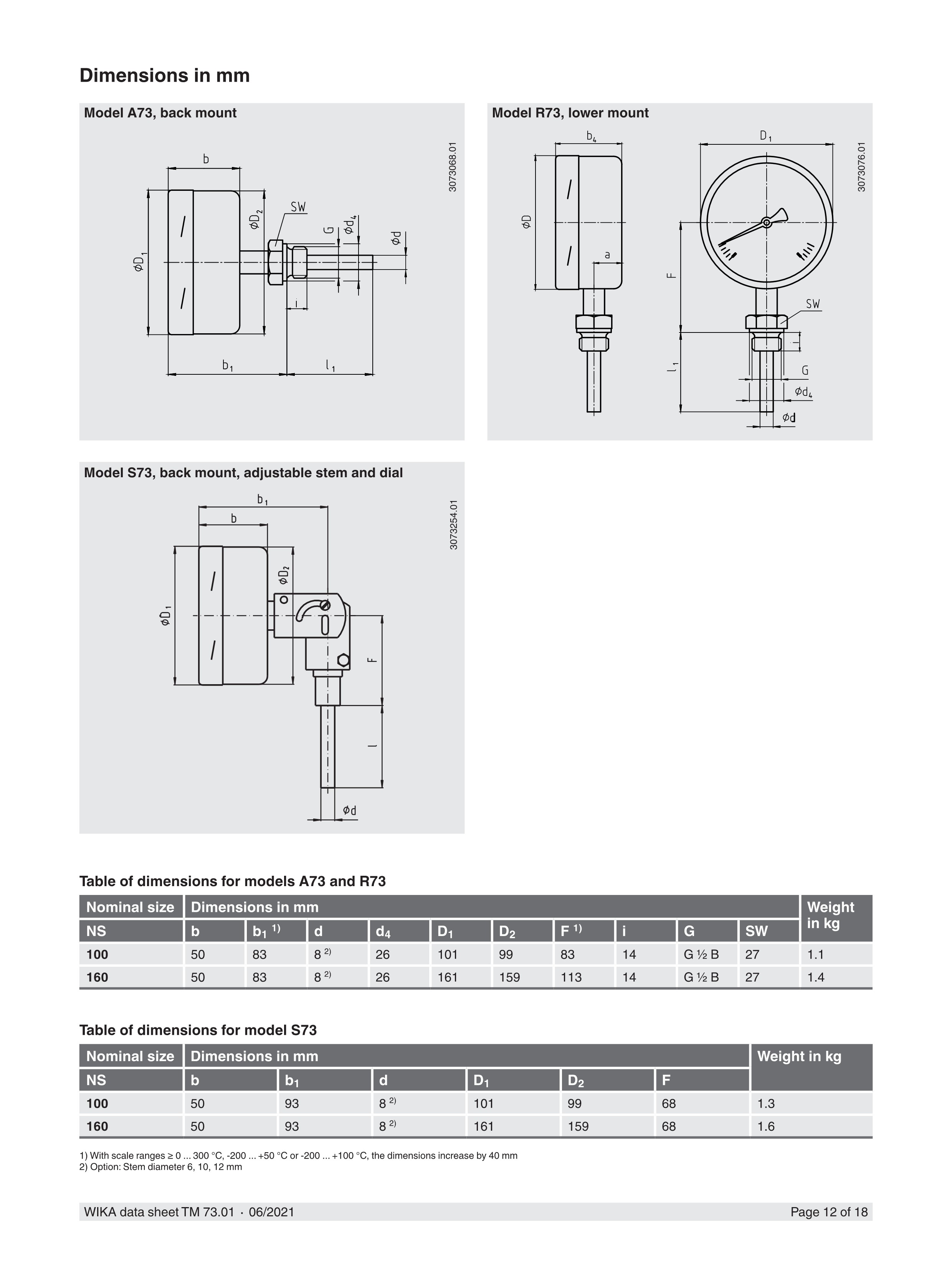

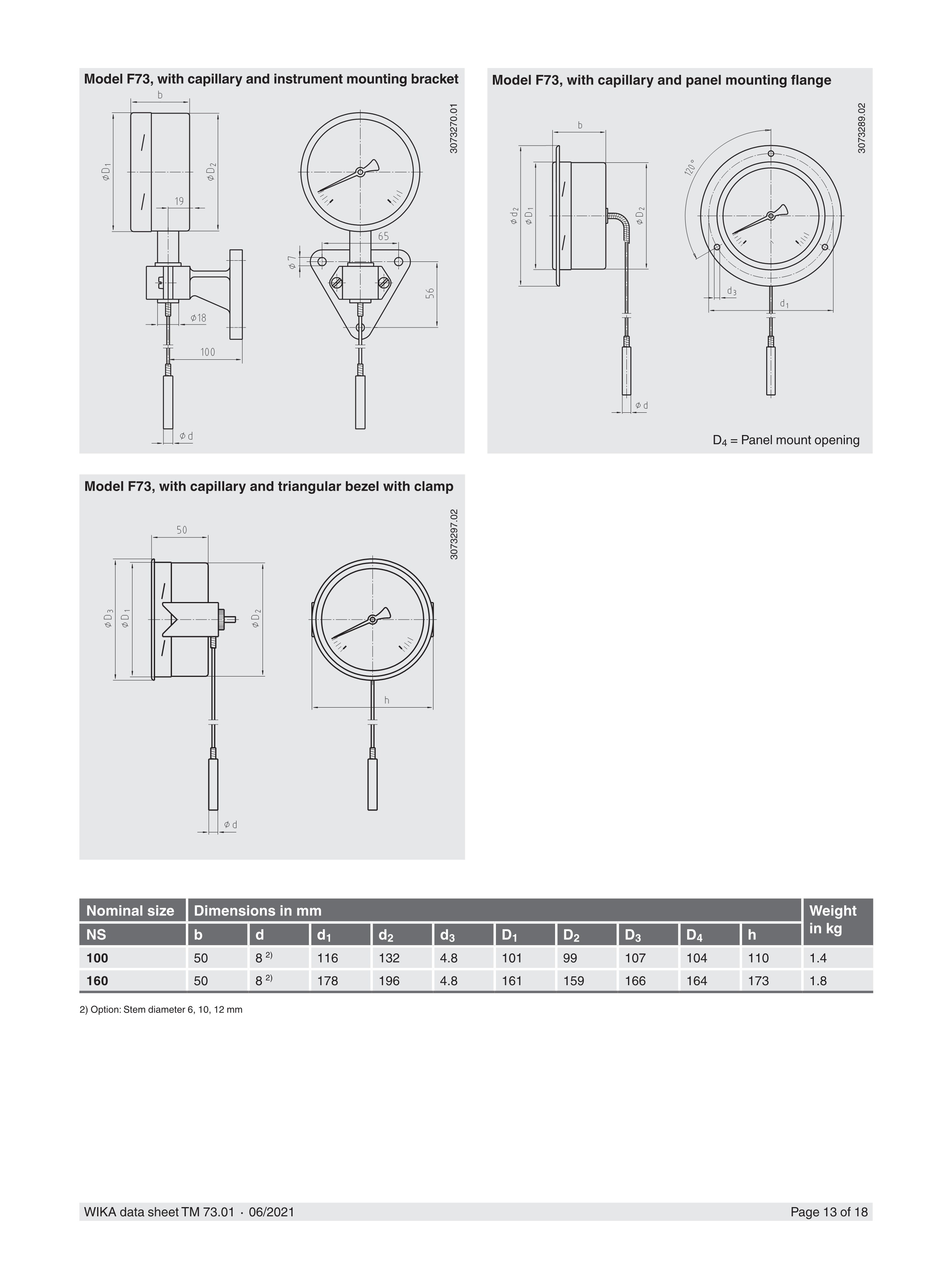

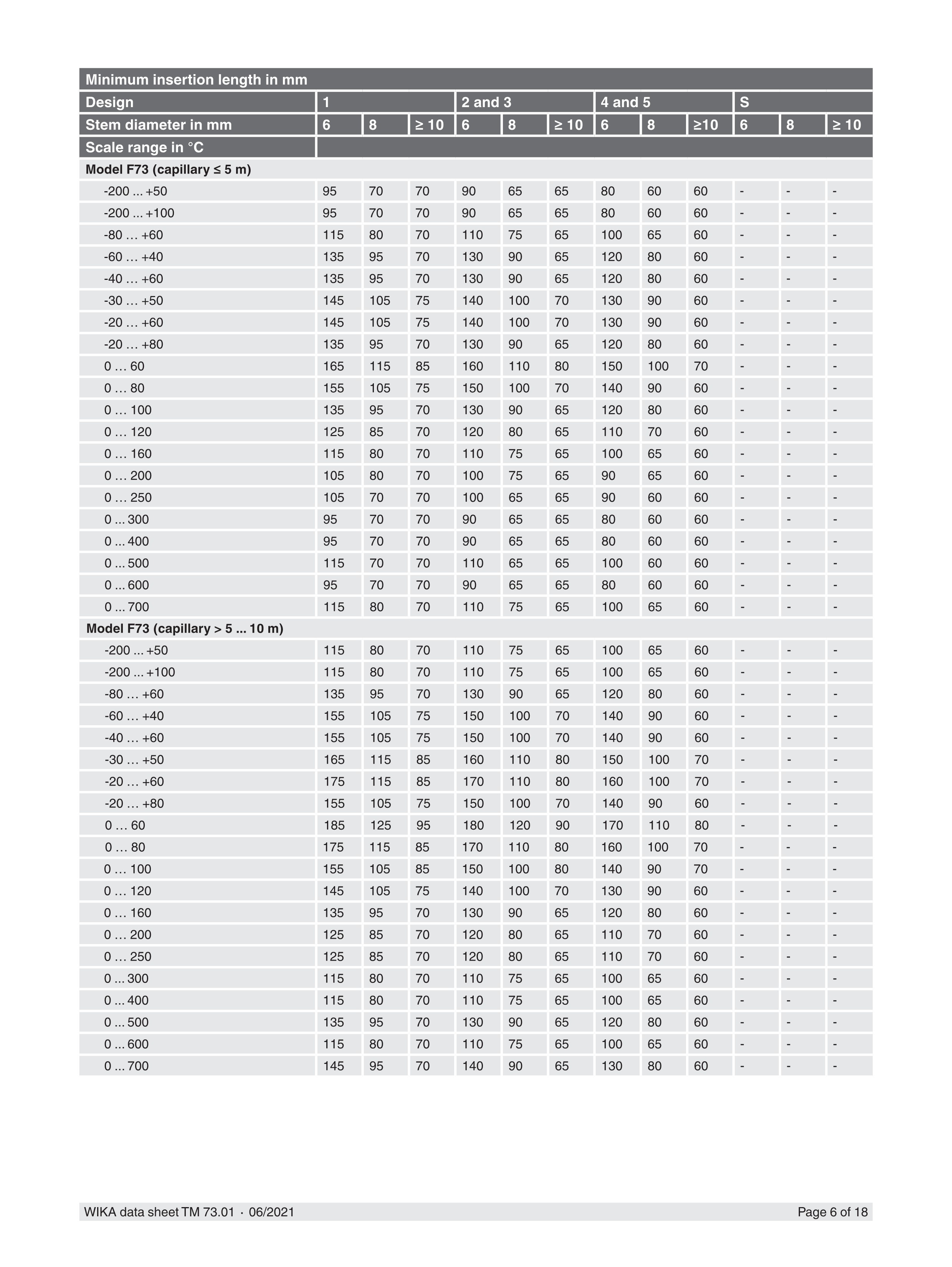

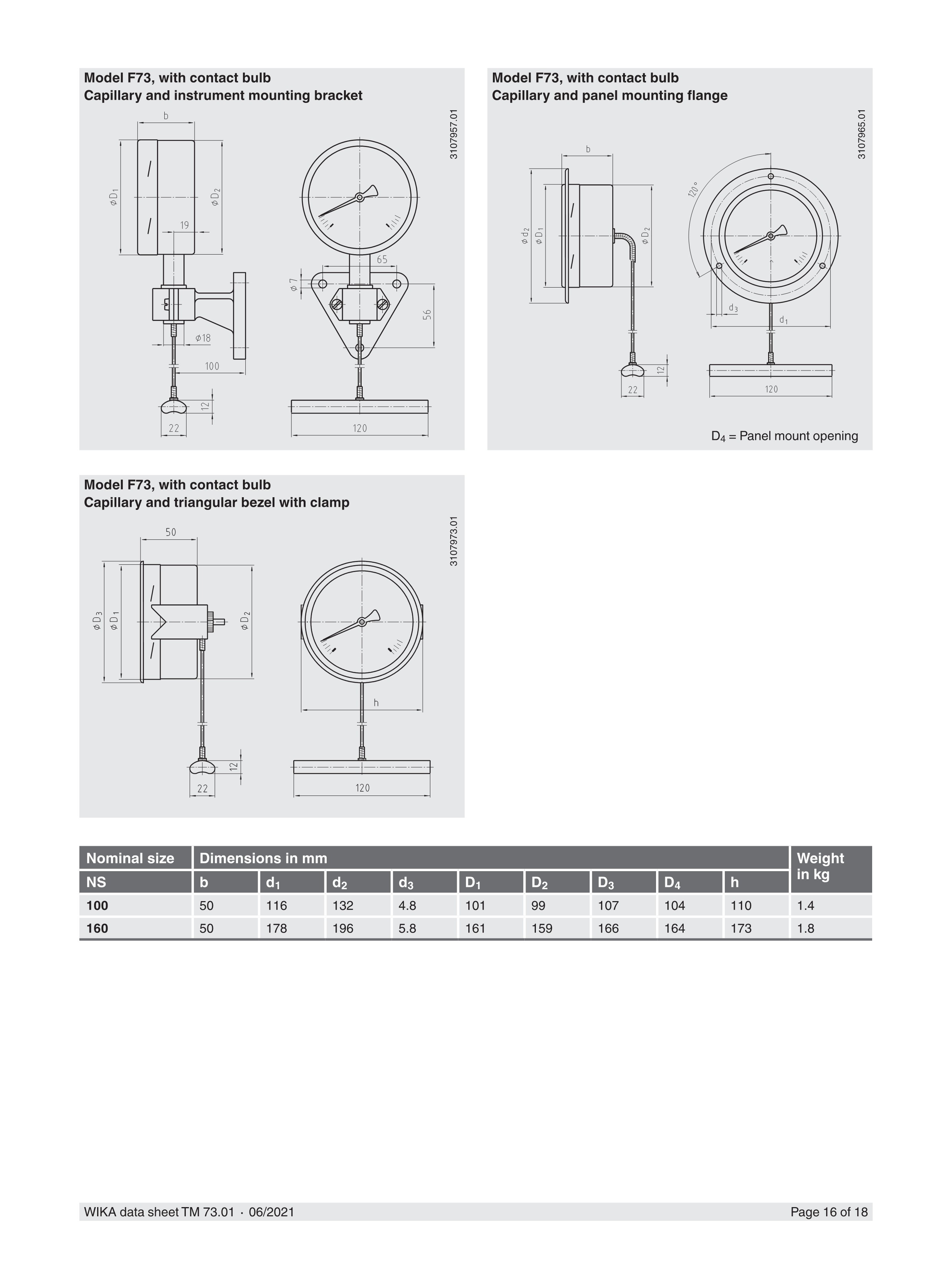

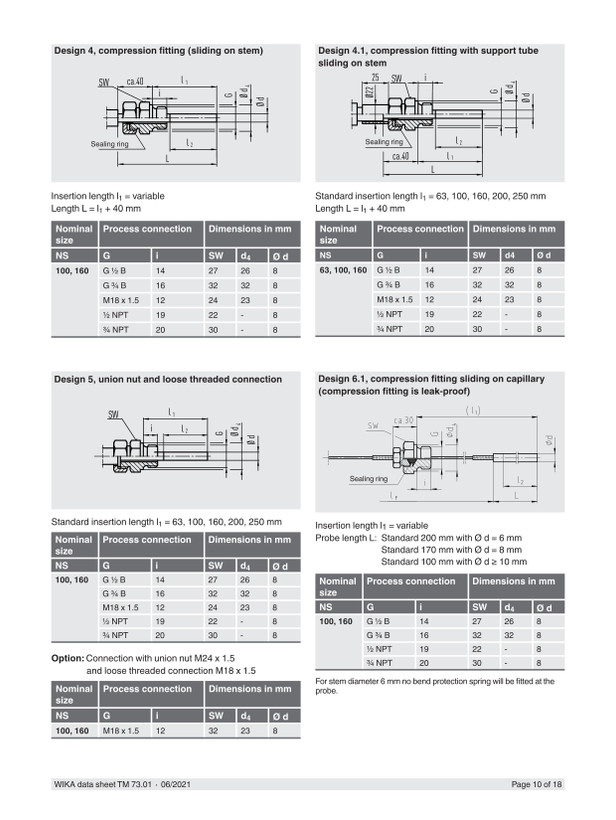

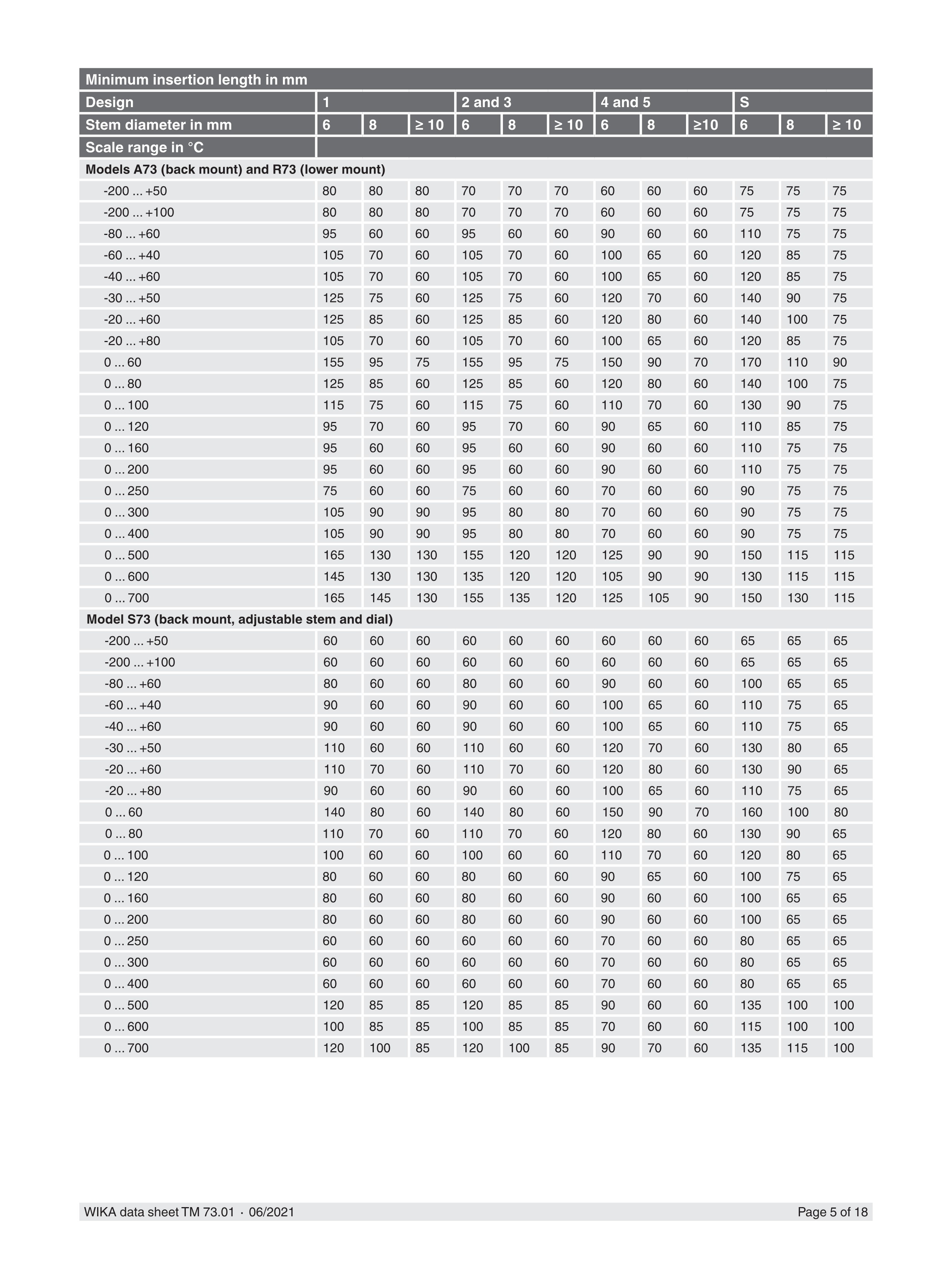

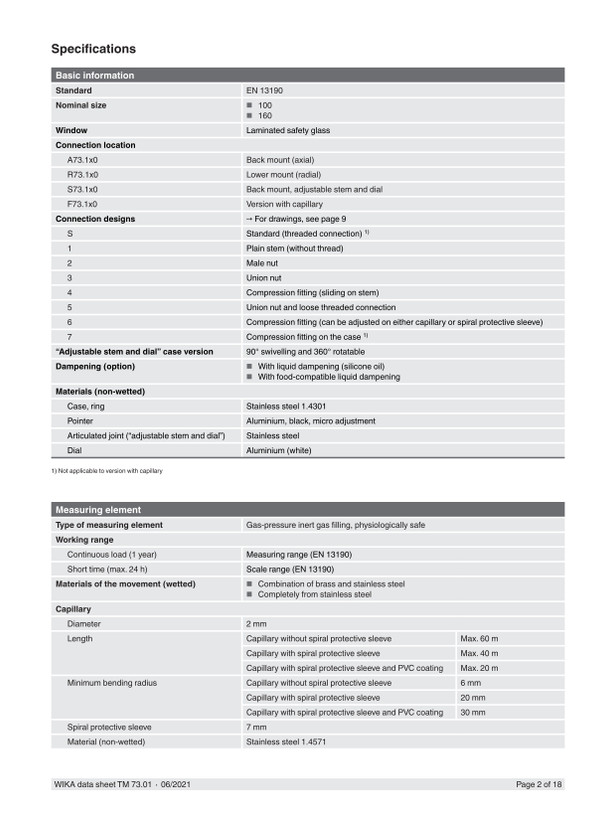

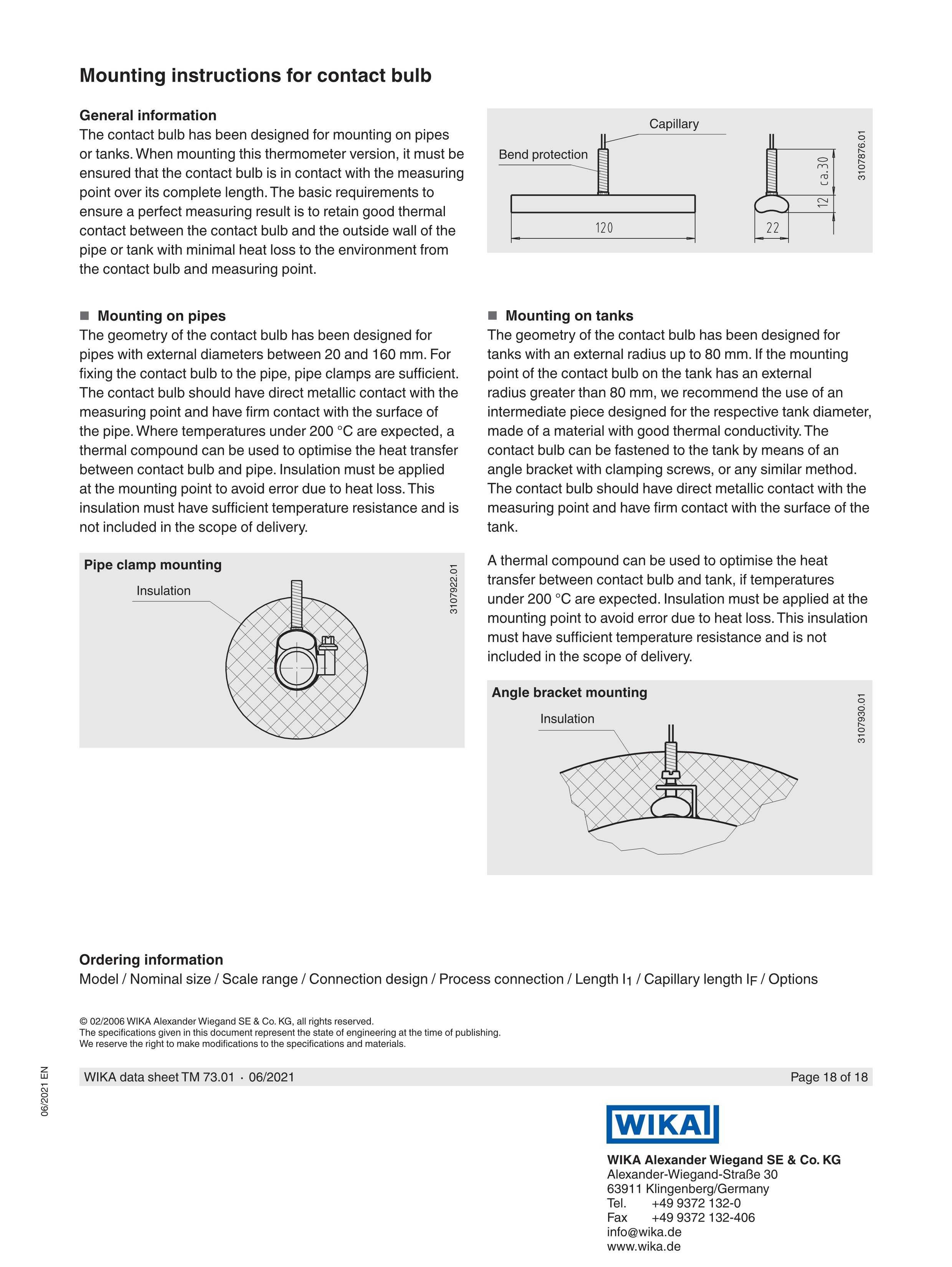

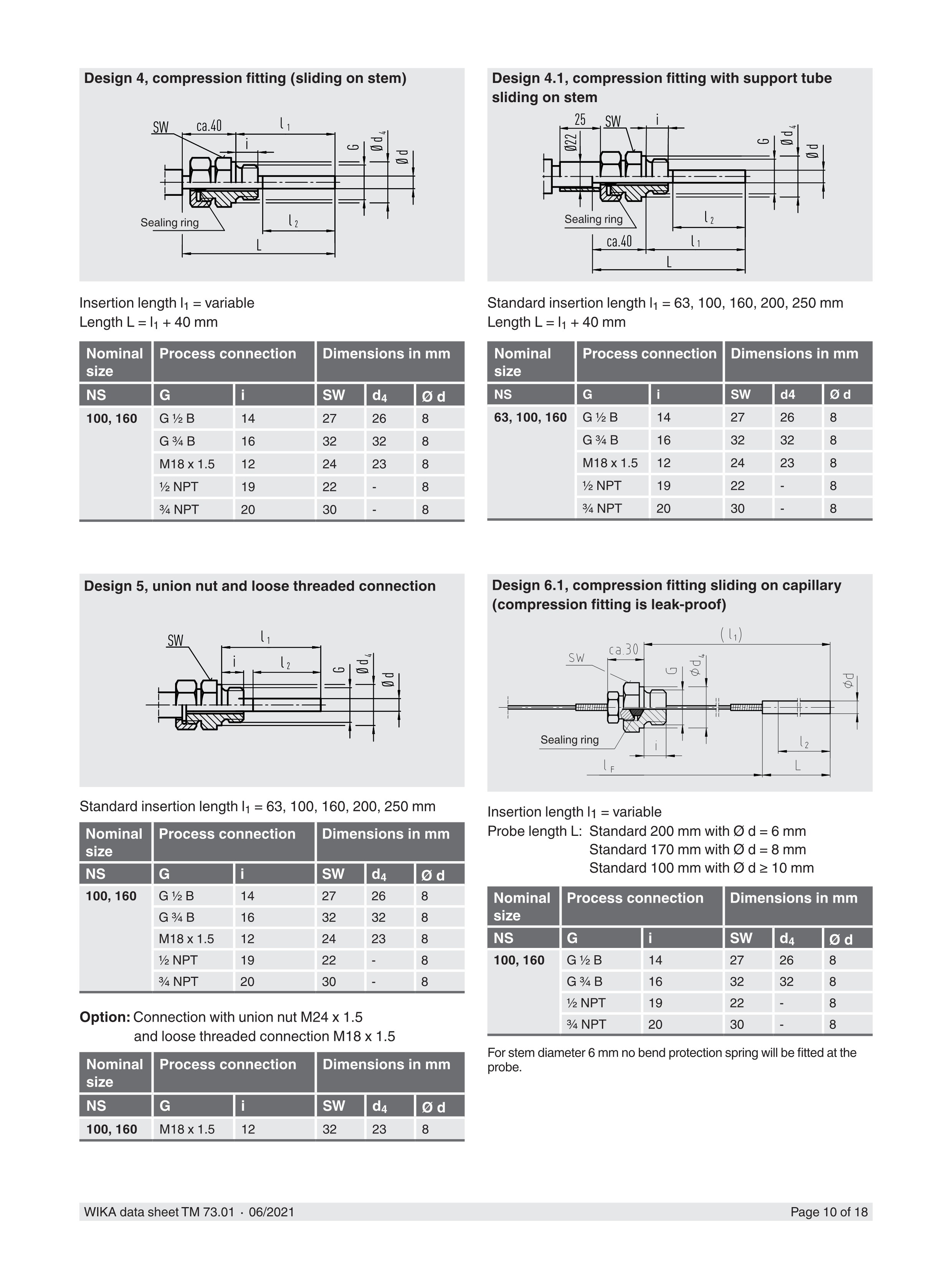

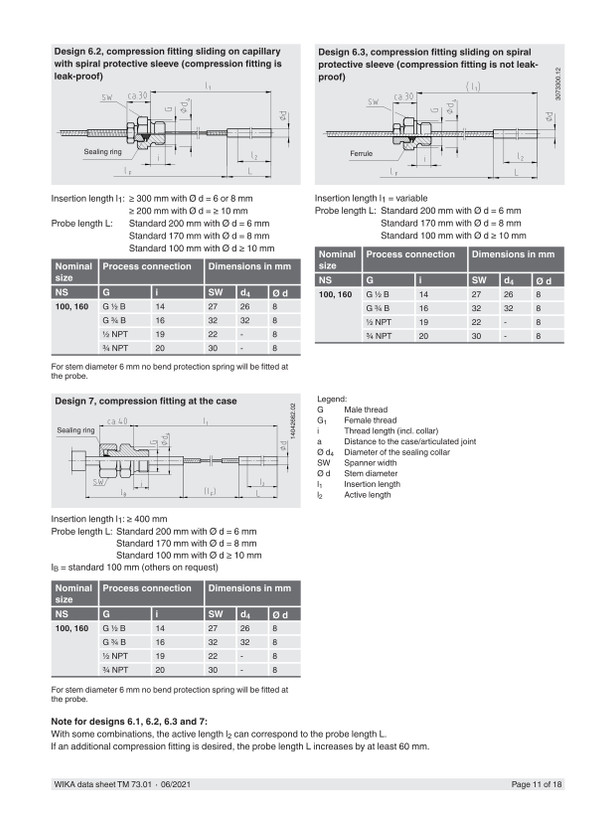

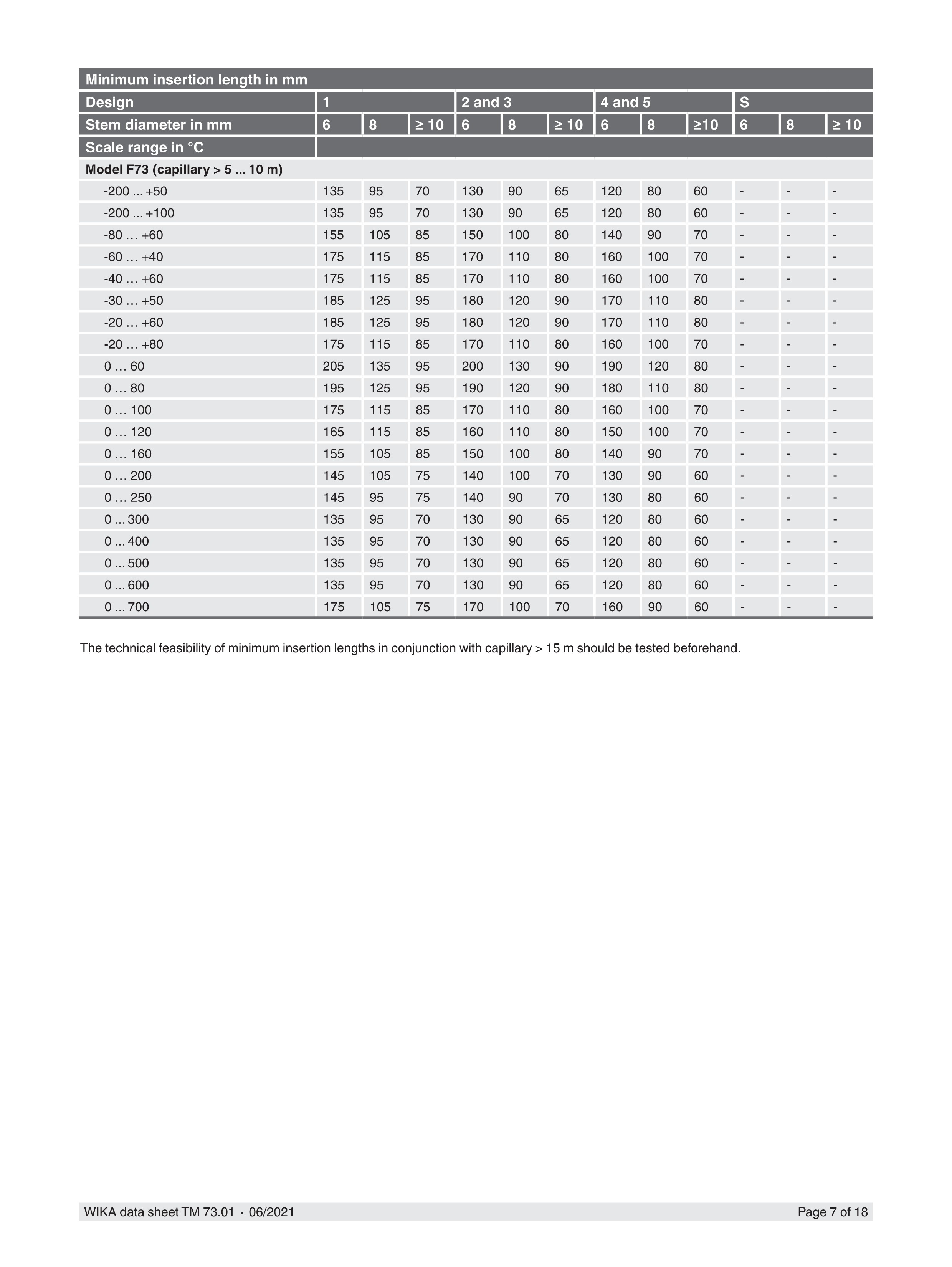

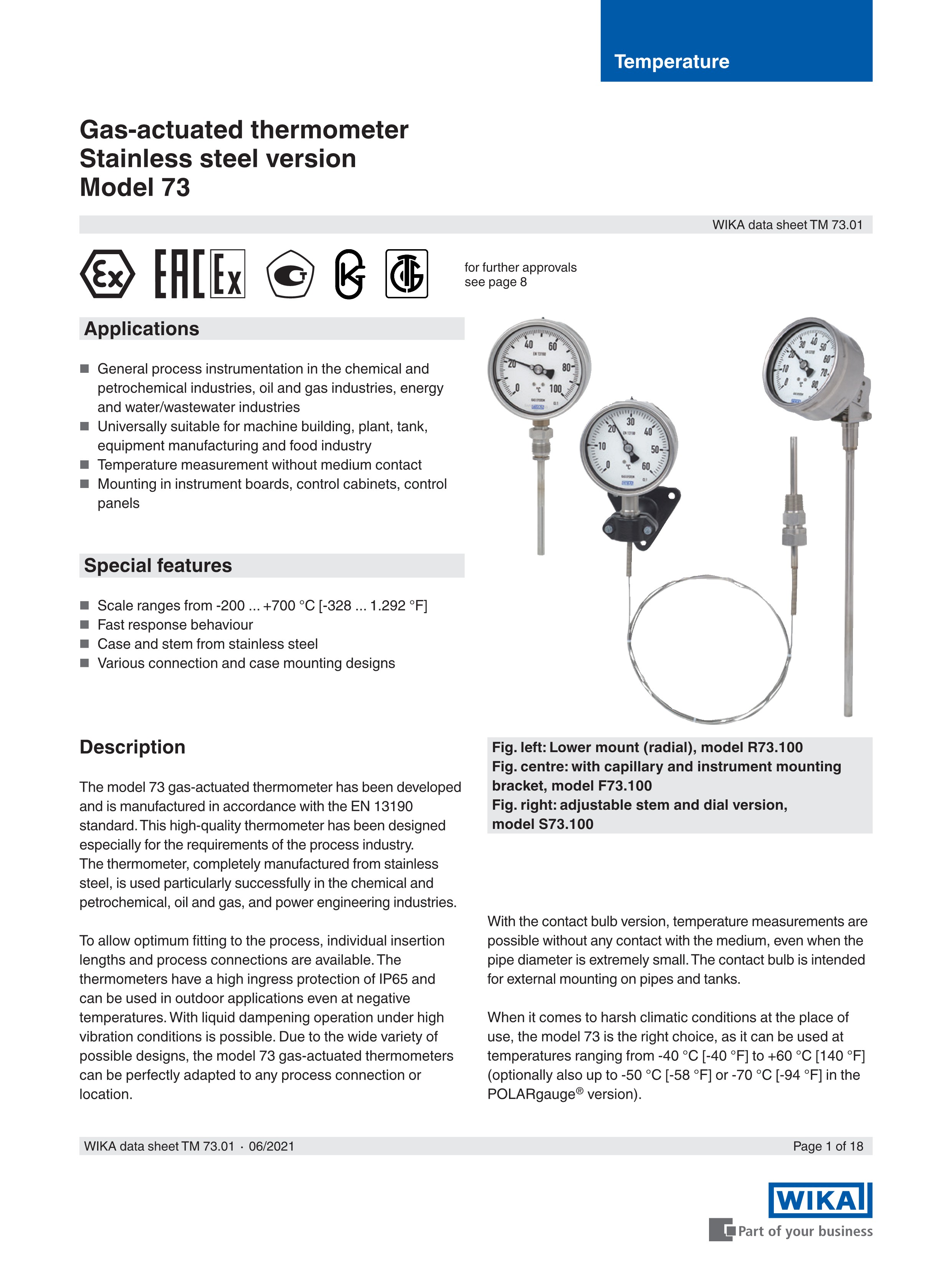

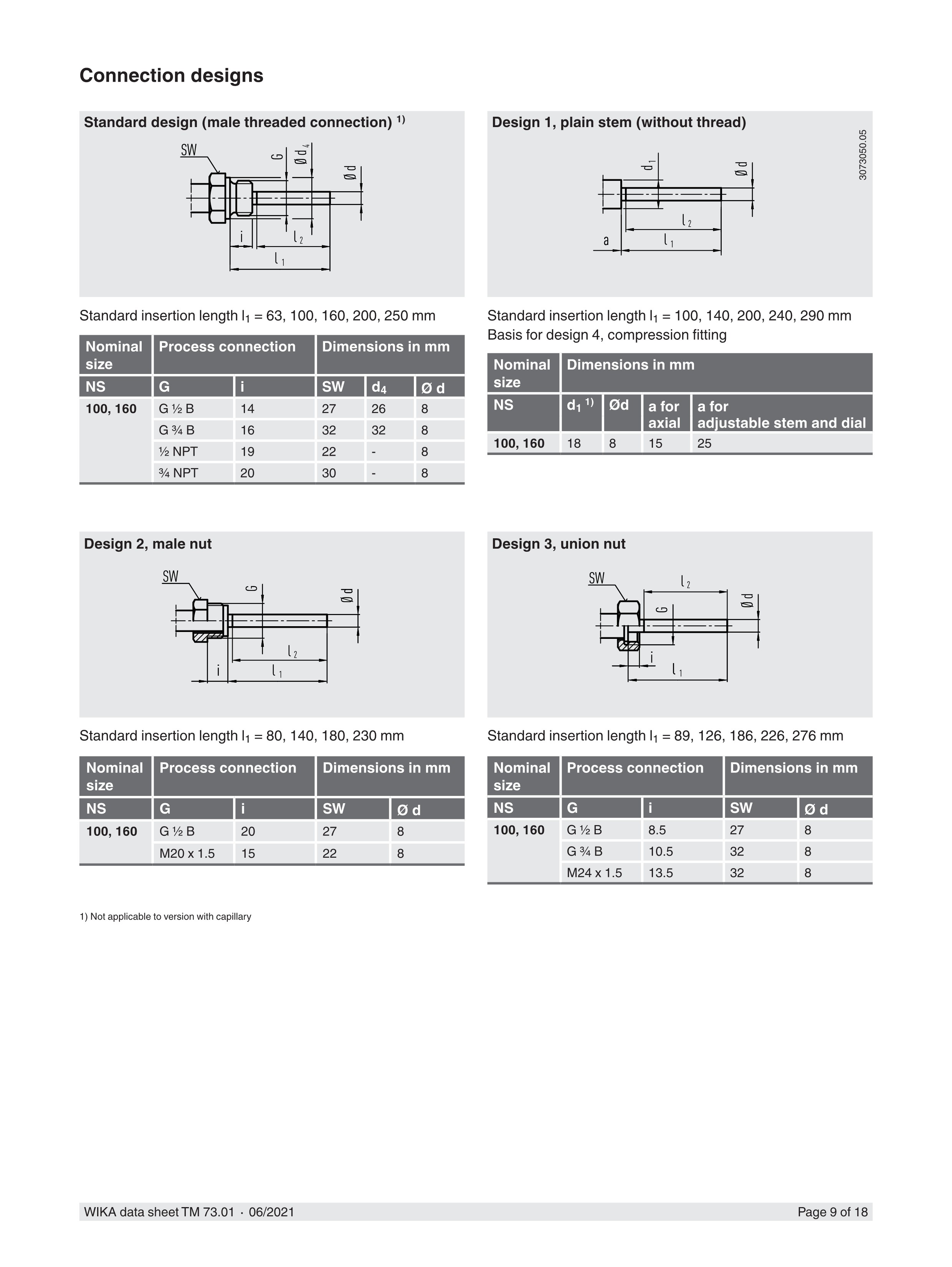

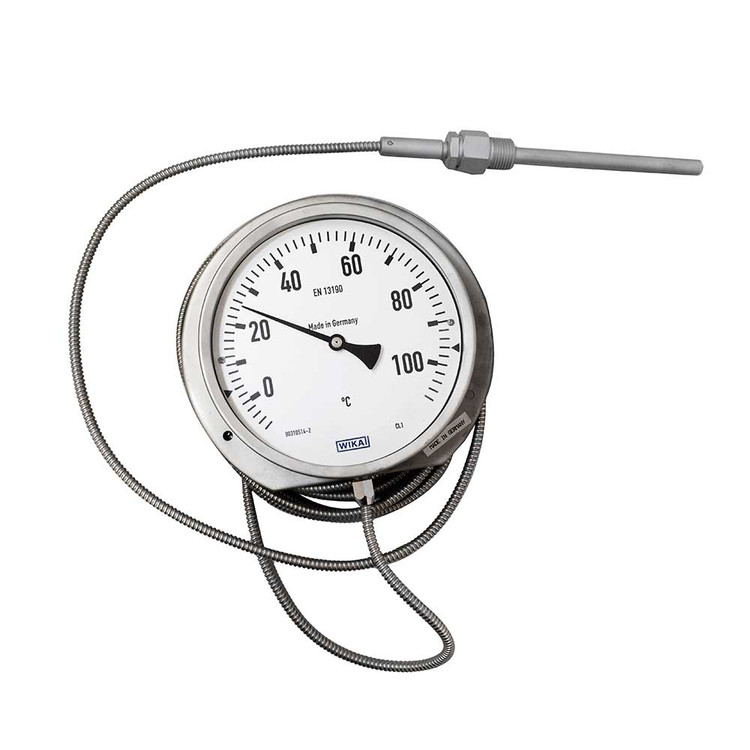

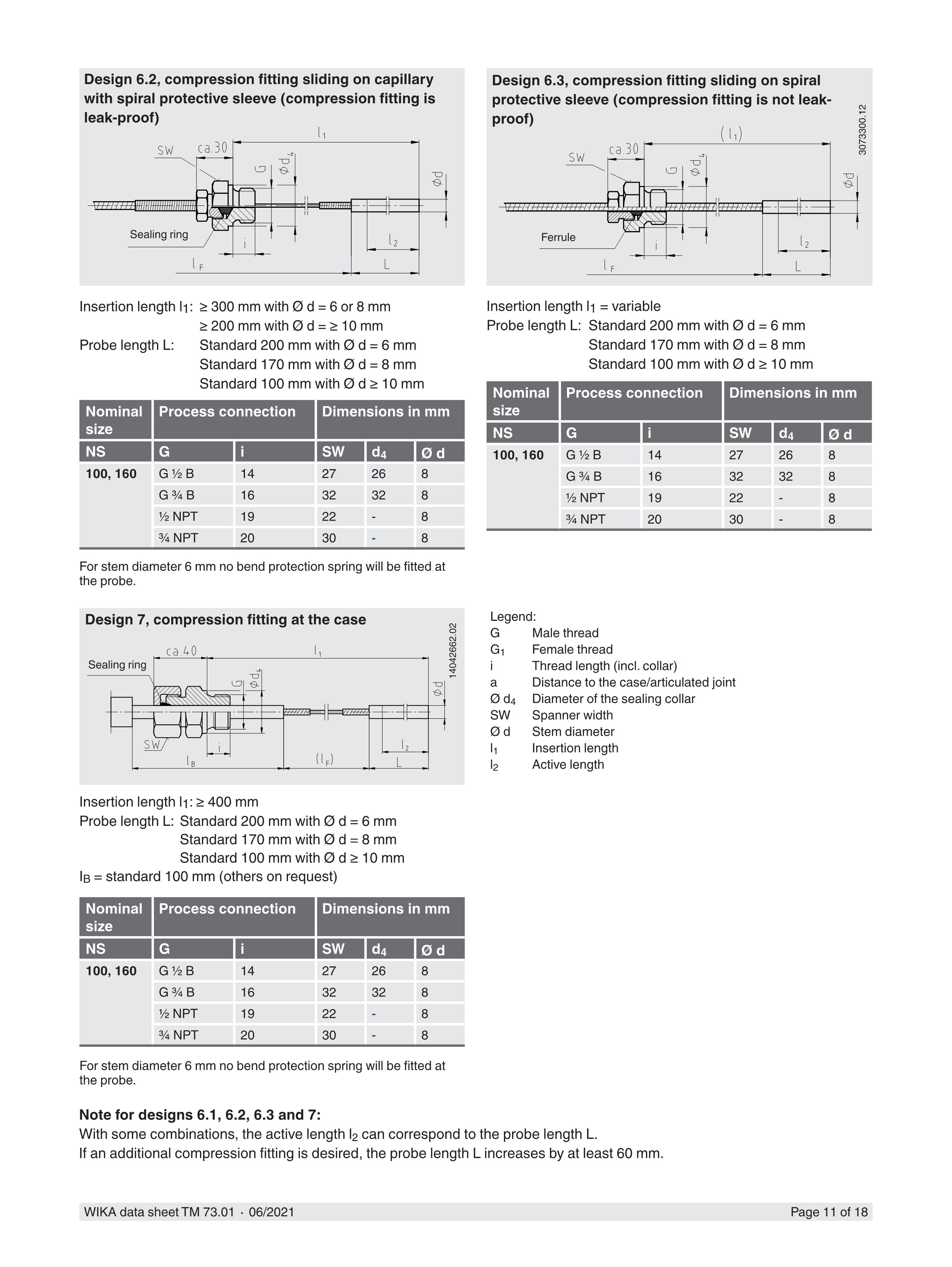

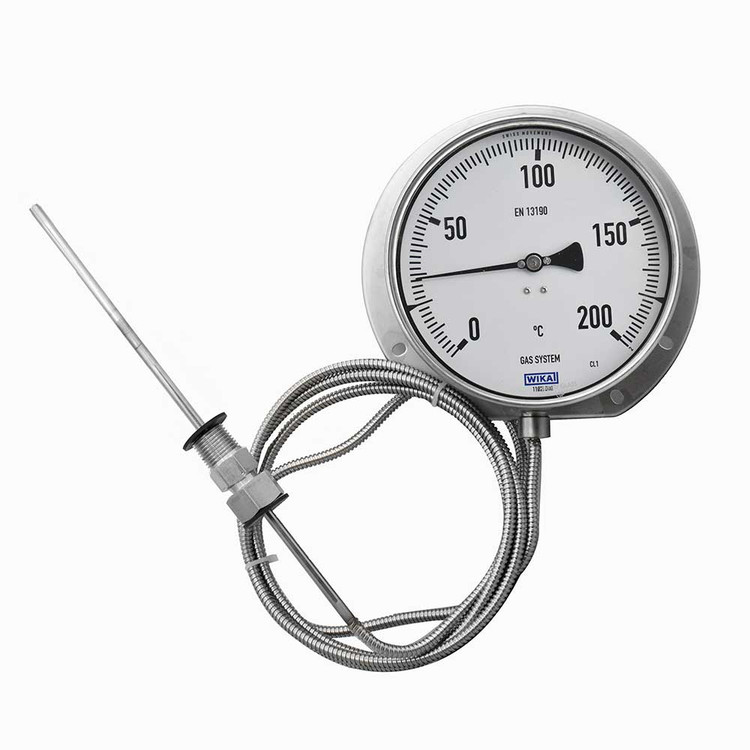

۲. گیج دمای پرشده یا گازی (Gas-Actuated / Filled System Gauge)

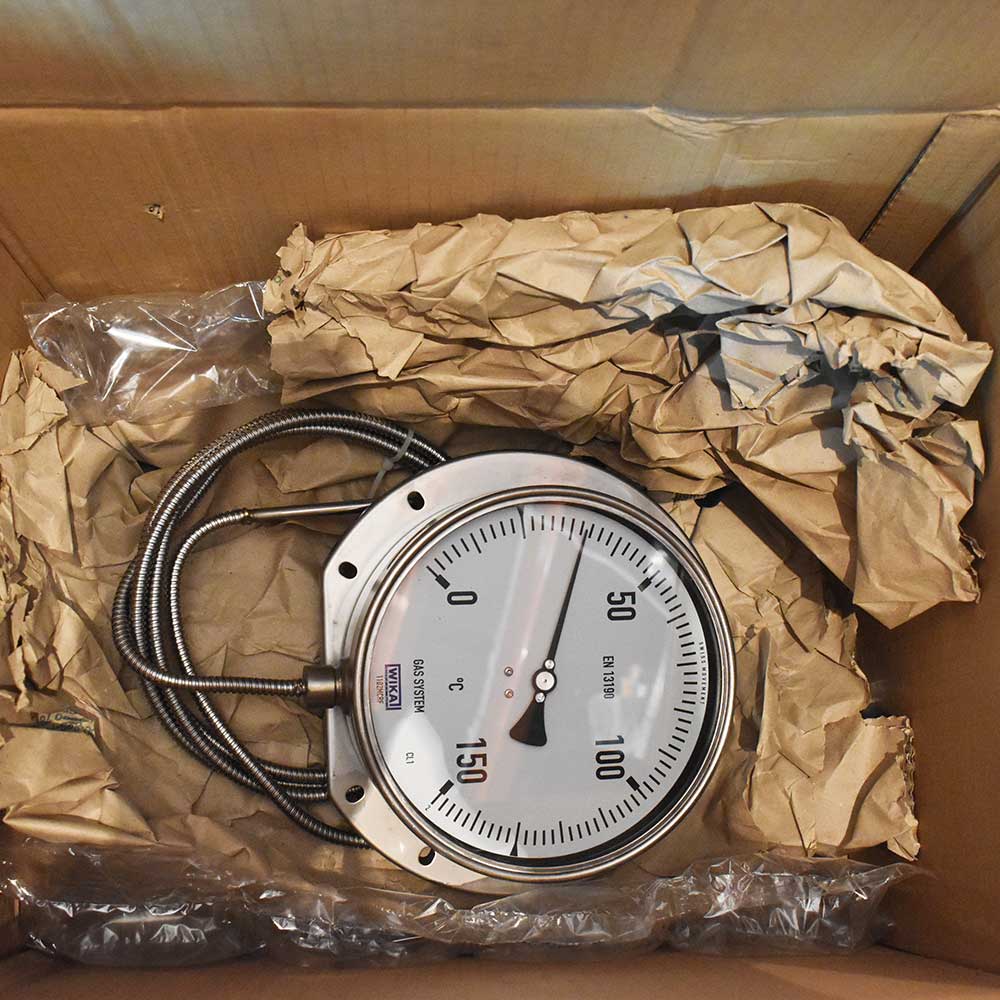

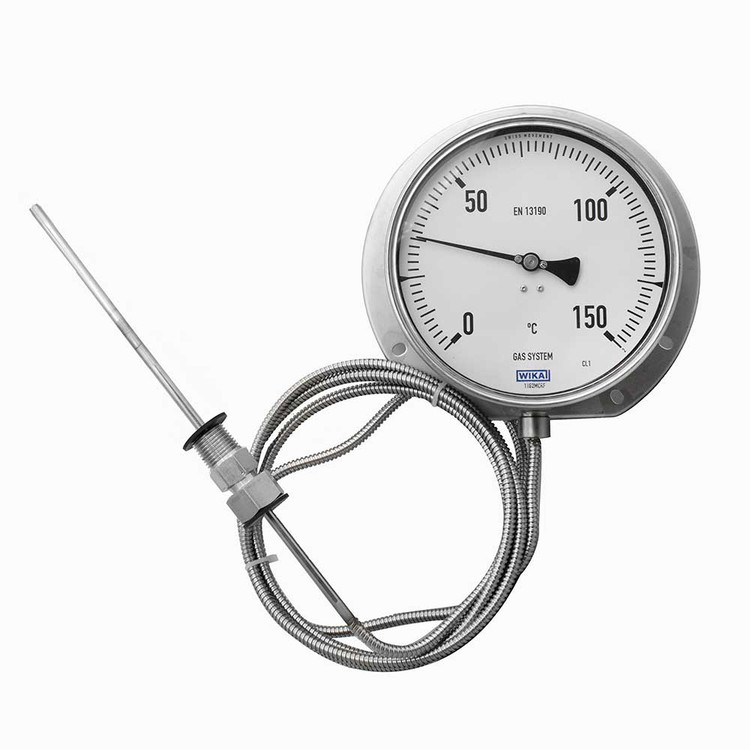

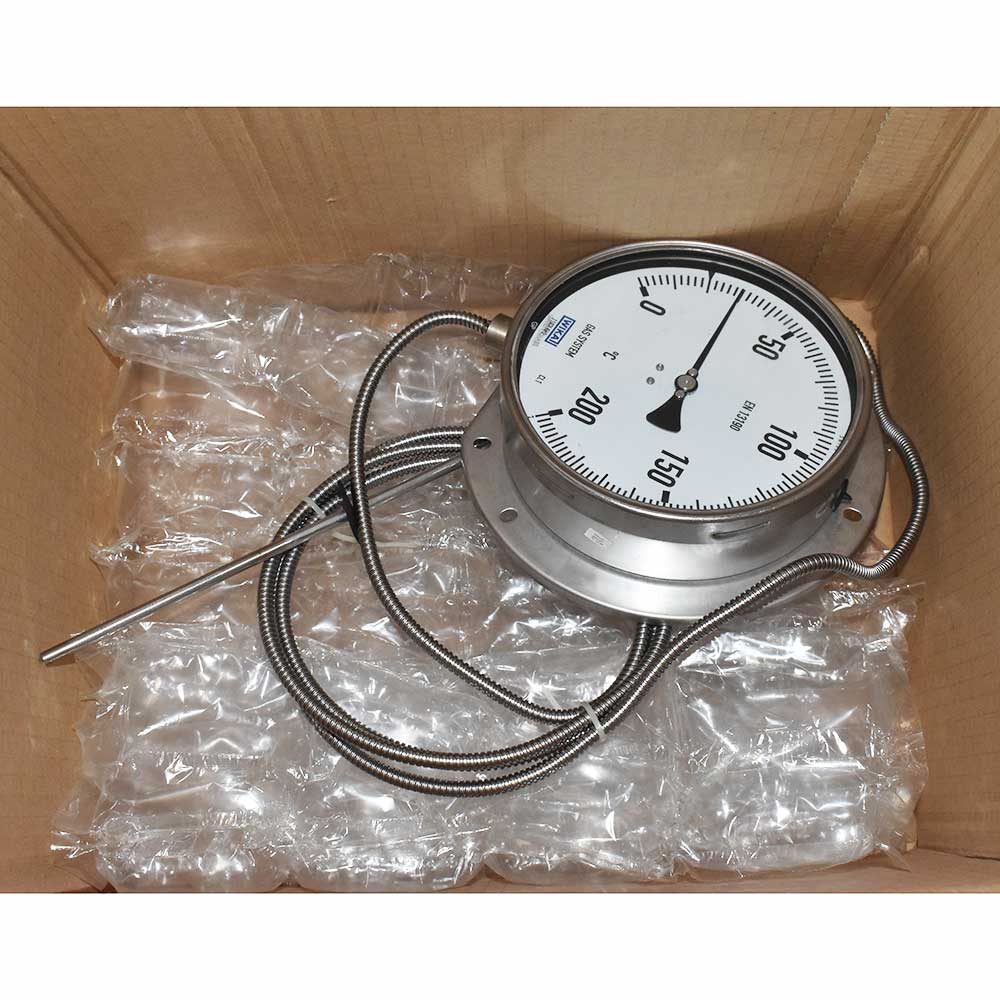

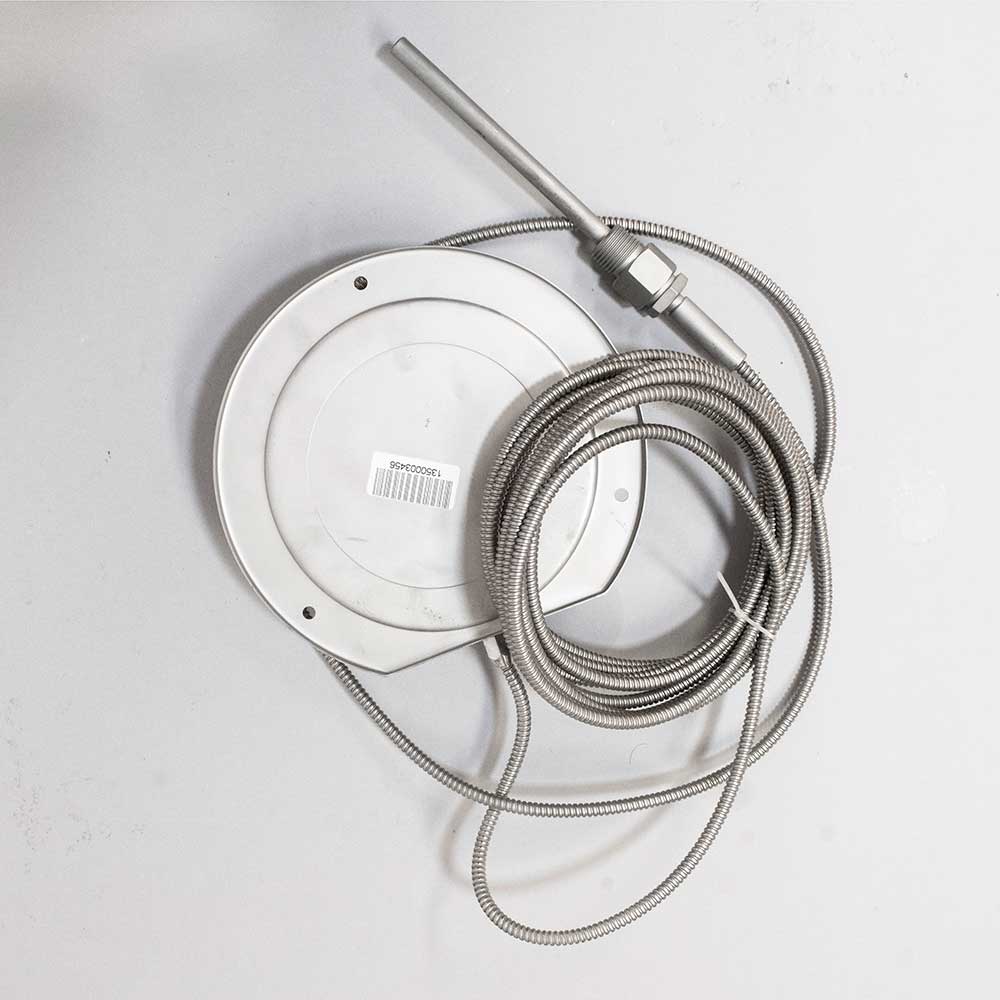

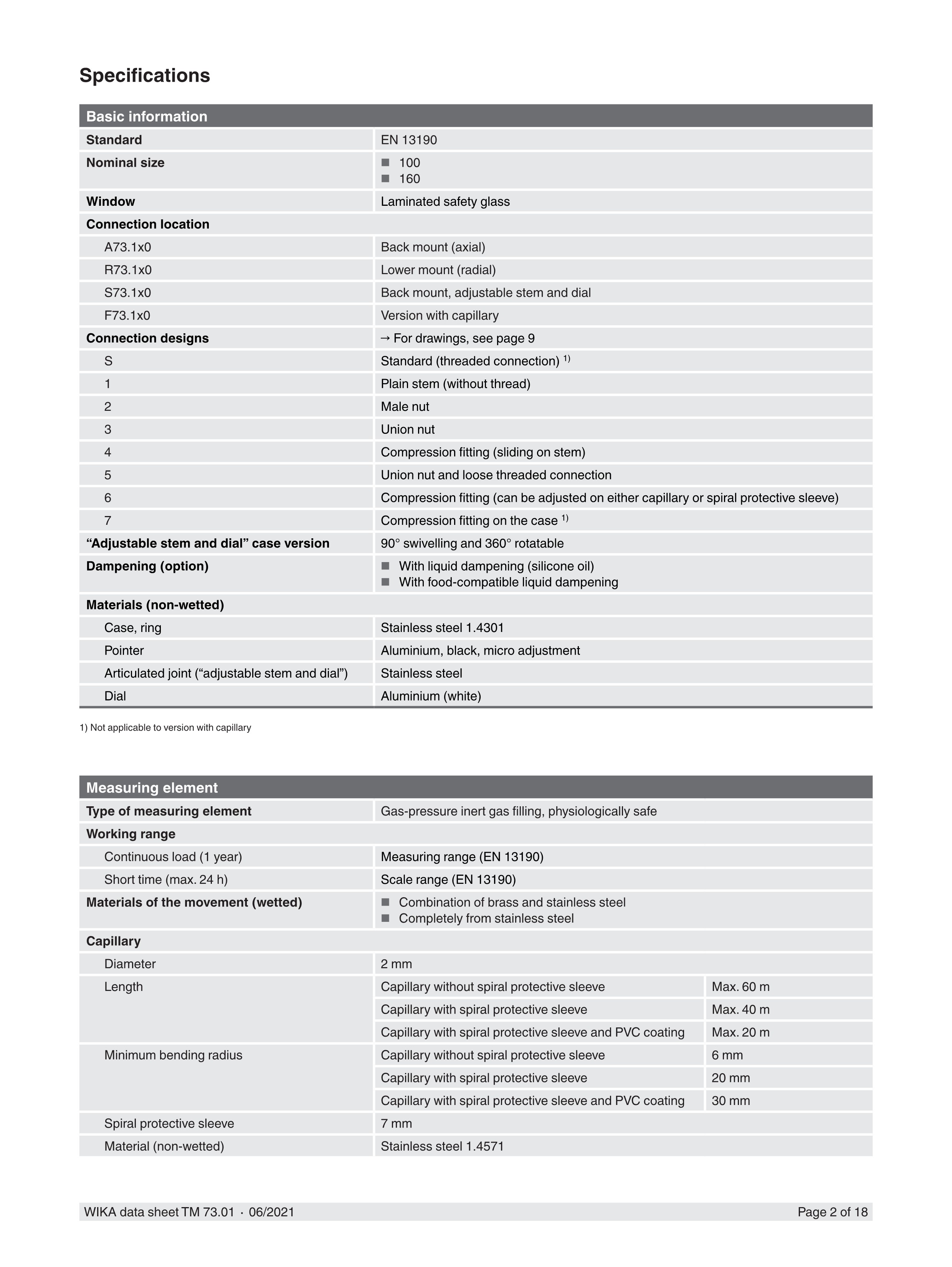

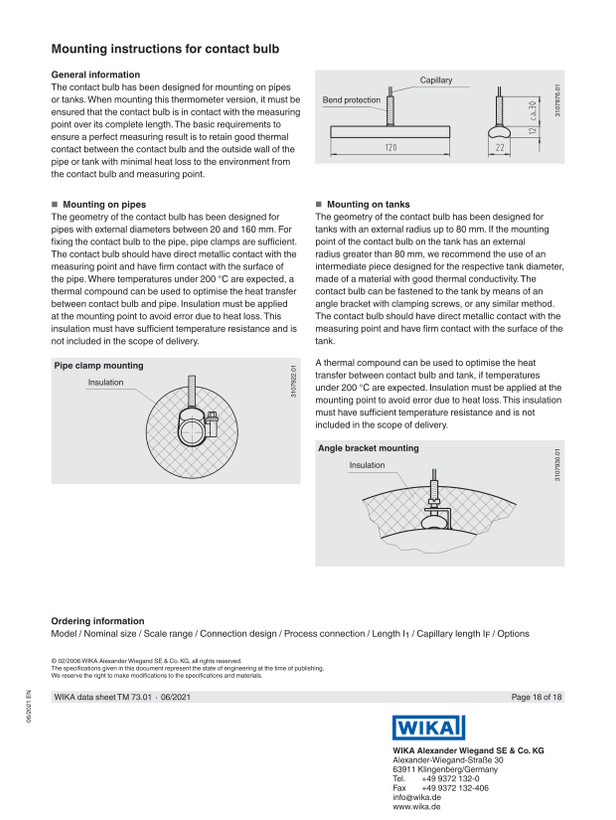

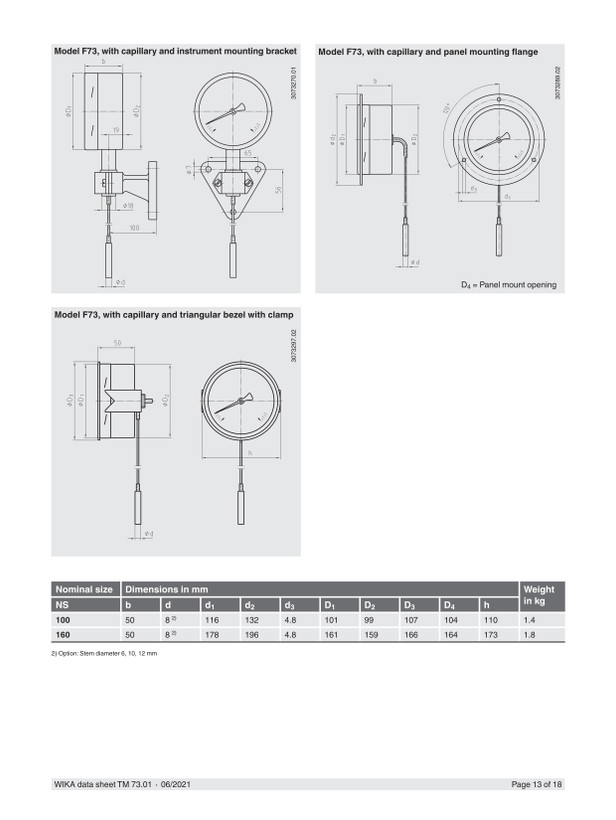

این سیستم‌ها بر پایه قوانین ترمودینامیکی گازها و انبساط سیالات کار می‌کنند. سنسور شامل یک حباب فلزی (Bulb) و لوله مویین (Capillary) پرشده با گاز خنثی (مانند نیتروژن یا آرگون) است. افزایش دما موجب بالا رفتن فشار گاز داخل سیستم بسته شده و این افزایش فشار، تیوب بوردن متصل به عقربه را به حرکت درمی‌آورد.

• محدوده کاری: از −200∘C-200^\circ\text{C}−200∘C تا +700∘C+700^\circ\text{C}+700∘C.
• مزیت ویژه: امکان نصب از راه دور (Remote Reading) تا فواصل بیش از ۶۰ متر به کمک کابل کپیلاری انعطاف‌پذیر استیل.

۳. گیج دمای دیجیتال (Digital Temperature Gauge)

این مدل‌ها با بهره‌گیری از سنسورهای پیزوالکتریک، ترموکوپل یا RTDهای دقیق (مانند PT100)، دما را با دقت بالا محاسبه کرده و به شکل ارقام دیجیتالی خوانا روی صفحه نمایش می‌دهند. این ادوات عمدتاً مجهز به امکان تغییر واحد، دکمه ذخیره مقادیر ماکزیمم/مینیمم و دقت کالیبراسیون آزمایشگاهی هستند.

جدول مقایسه فنی گیج دمای بی‌متال و گازی

content_copy

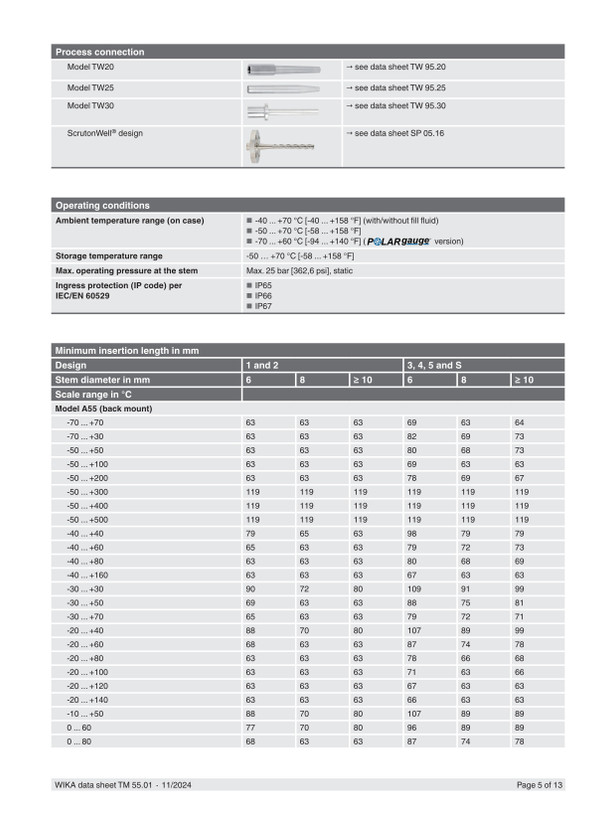

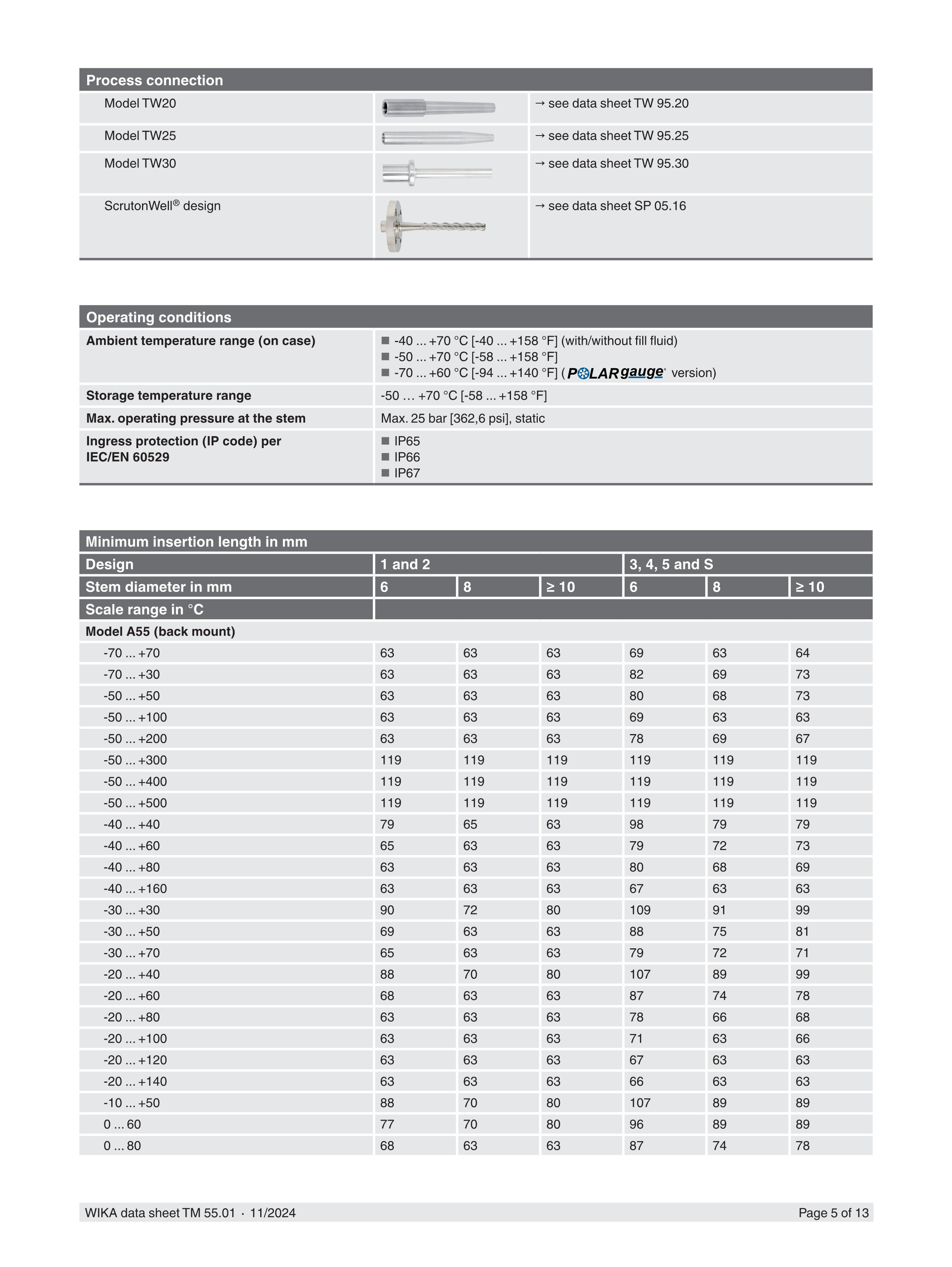

نقش و انواع ترموول (Thermowell)

ترموول غلافی فلزی و مقاوم است که به عنوان حائل میان استم گیج دما و سیال فرآیند عمل می‌کند. ترموول‌ها مانع از آسیب فیزیکی سنسور ناشی از فشارهای بالا، سرعت جریان، پدیده کاویتاسیون و سیالات خورنده می‌شوند و امکان دمونتاژ و تعویض گیج را بدون متوقف‌سازی خط یا تخلیه سیال فرآیند فراهم می‌آورند.

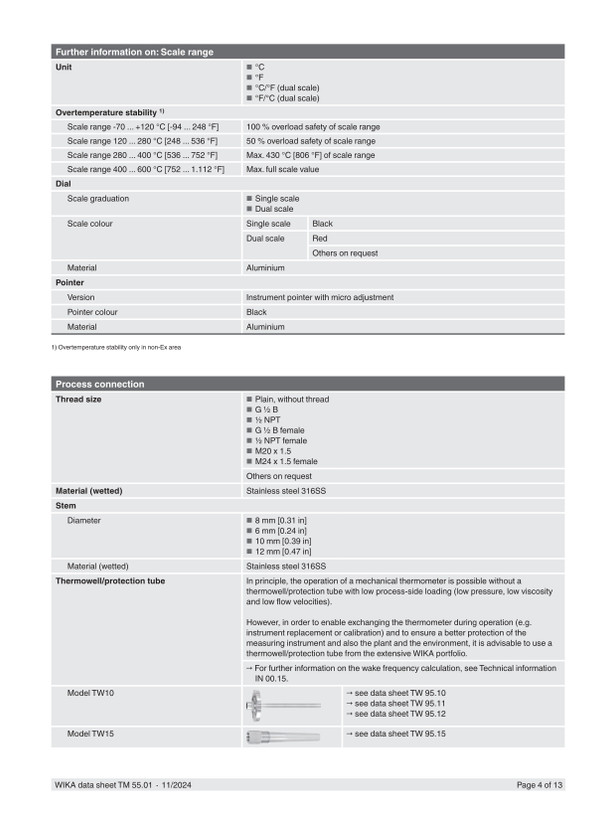

1. ترموول رزوه‌ای (Threaded): اتصال سریع به لوله با رزوه‌های NPT یا BSP؛ ایده‌آل برای فشارهای متوسط و خطوط غیرخورنده.
2. ترموول فلنجی (Flanged): متصل‌شونده با فلنج‌های استاندارد کلاس ۱۵۰ تا ۲۵۰۰؛ متداول در پتروشیمی، پالایشگاه‌ها و خطوط پرفشار.
3. ترموول جوشی (Weld-in / Socket Weld): اتصال دائمی جوشکاری‌شده با بالاترین سطح آب‌بندی در خطوط بخار فوق داغ و سیالات سمی.
4. ترموول کلمپی بهداشتی (Sanitary / Tri-clamp): طراحی صاف و بدون شیار برای صنایع غذایی، دارویی و بیوتکنولوژی جهت تطابق با ضوابط بهداشتی (3-A/EHEDG).

مهم‌ترین نکات و پارامترهای خرید گیج دما

پیش از ثبت سفارش در فروشگاه آنلاین برنا تامین، ارزیابی پارامترهای زیر در فرم دیتاشیت الزامی است:

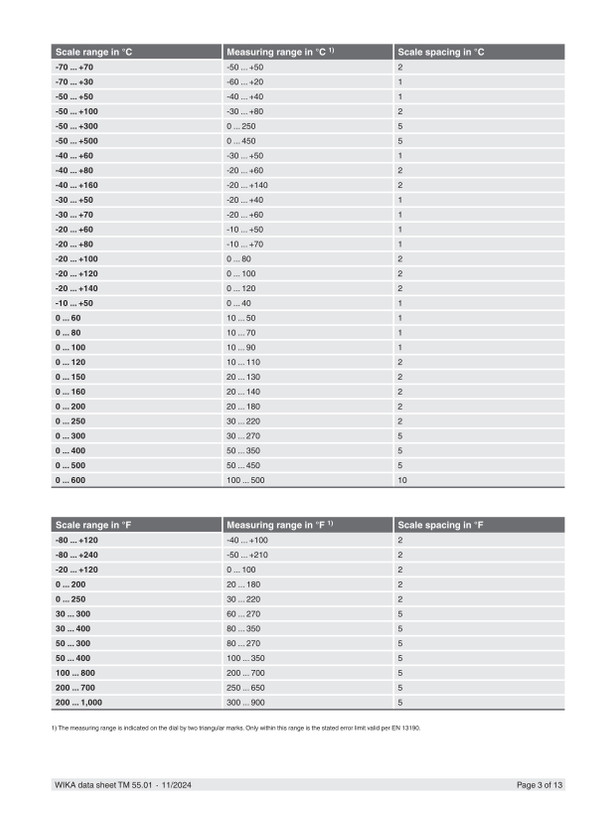

• دامنه اندازه‌گیری دما (Temperature Range): دمای کاری نرمال فرآیند باید در محدوده ۴۰ تا ۷۵ درصد مقیاس کلی گیج قرار گیرد تا از تنش مداوم به المان مکانیکی جلوگیری شود.

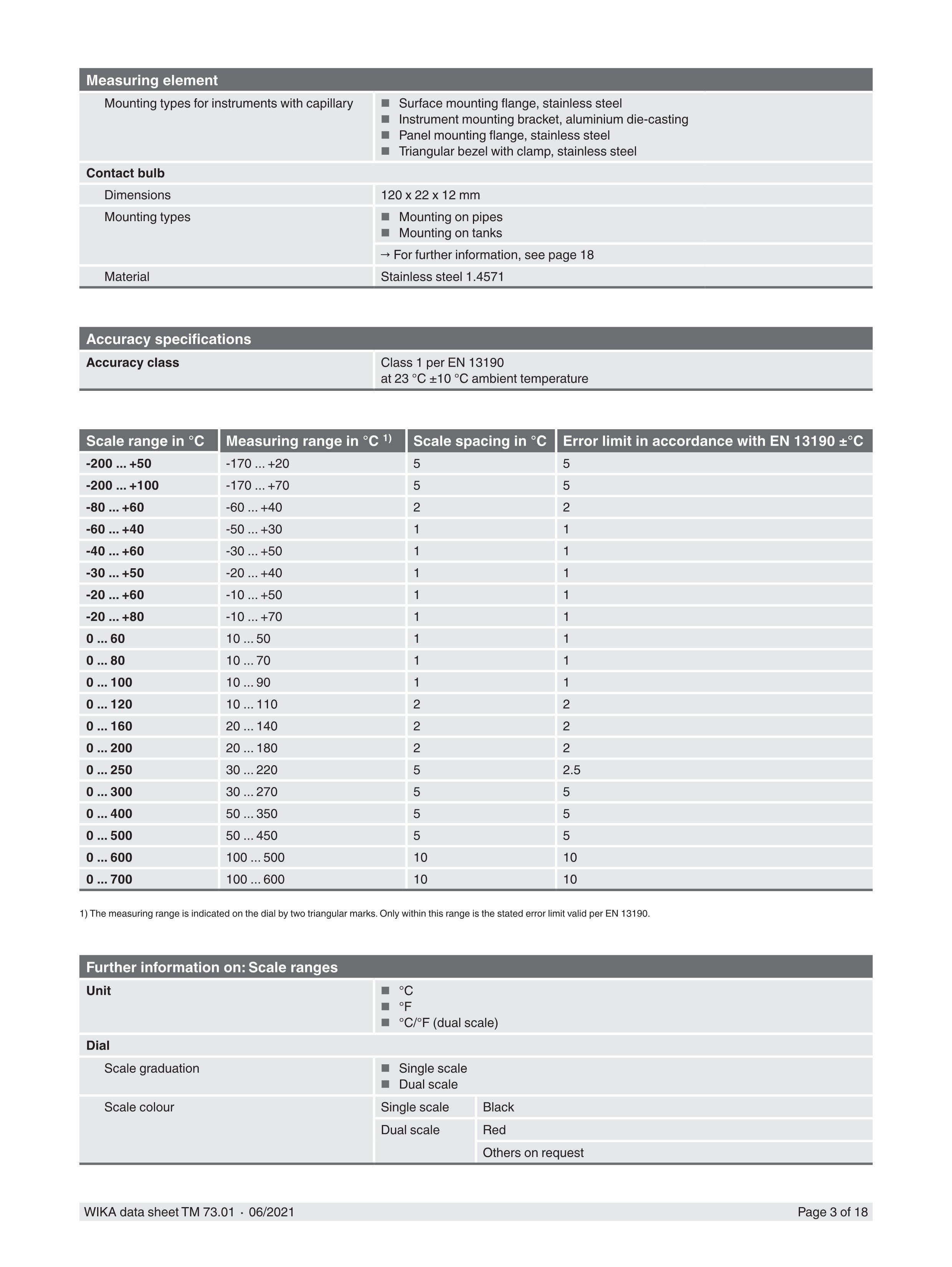

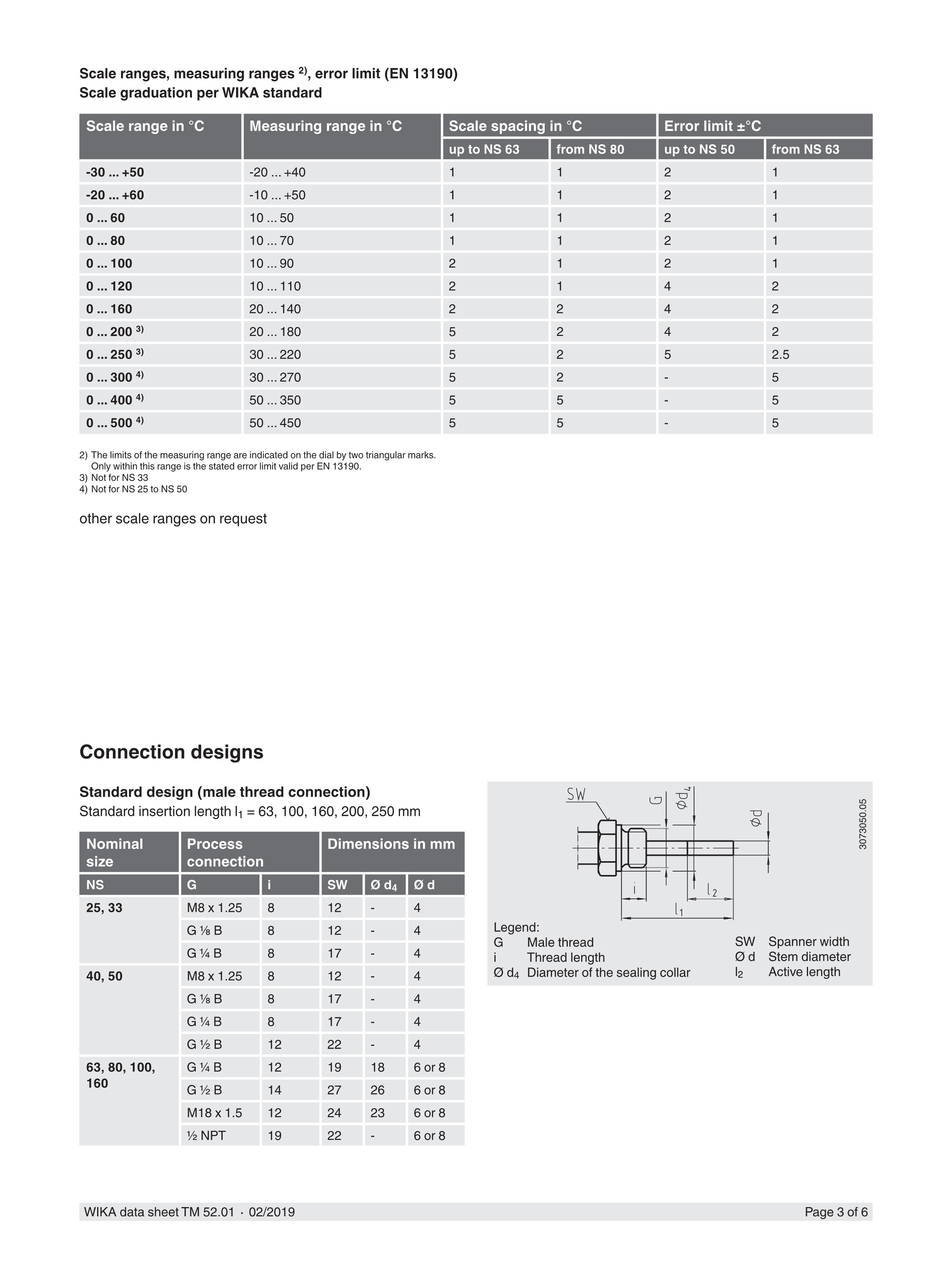

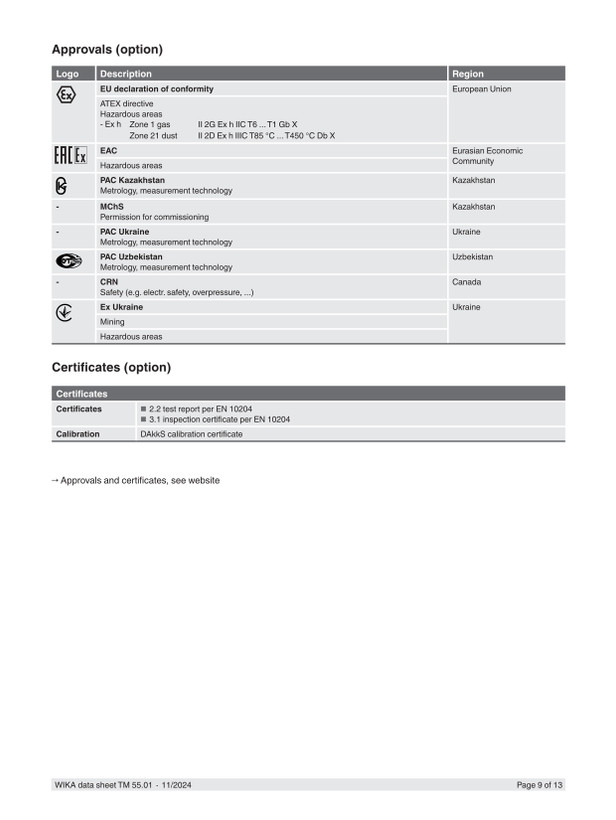

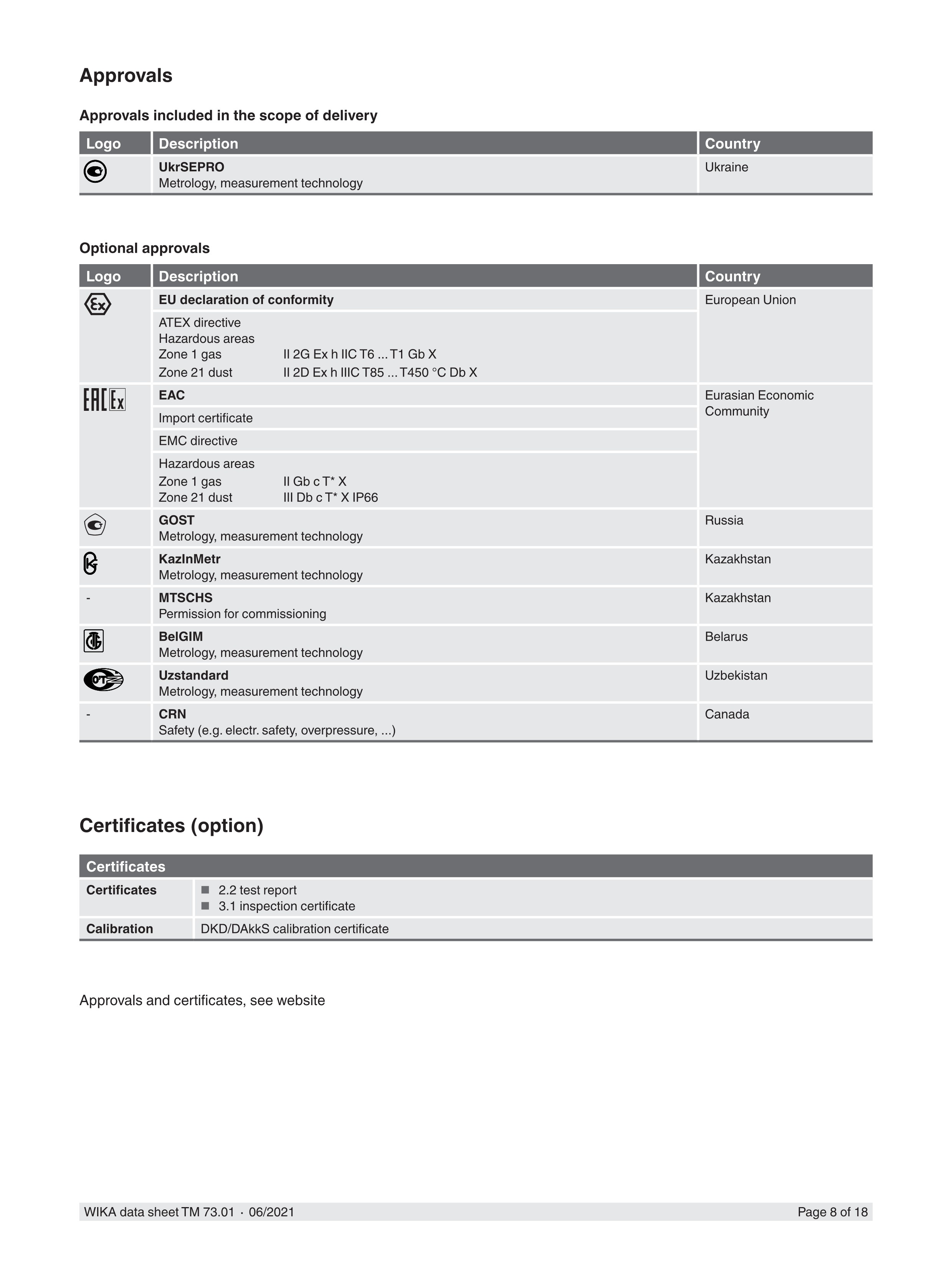

• کلاس دقت (Accuracy Class): مطابق استاندارد EN 13190، کلاس‌های دقت استاندارد برای گیج‌های صنعتی Class 1 (خطای حداکثر ۱٪) و Class 2 (خطای حداکثر ۲٪) می‌باشند.

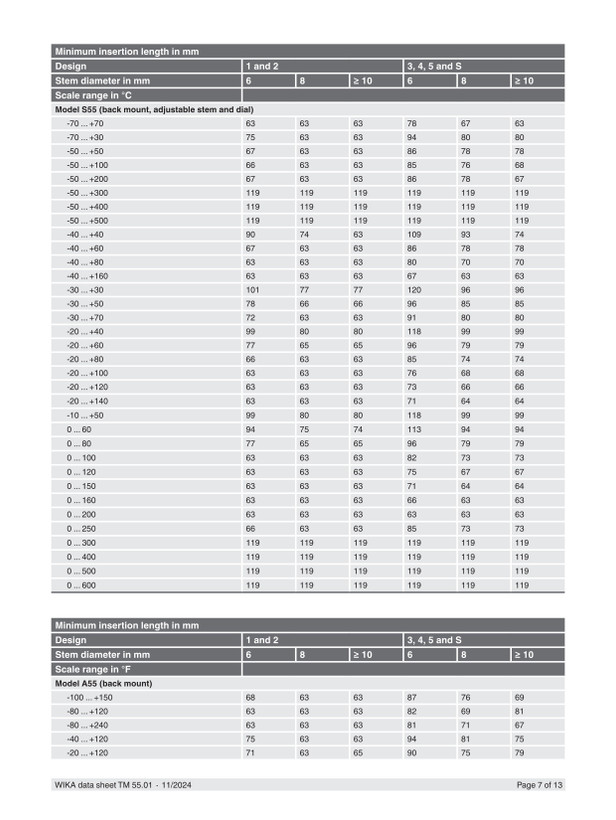

• طول و ضخامت استم (Stem Length & Diameter): انتهای استم باید تا مرکز لوله فرآیند نژ و تعویض گیج را بدون متوقف‌سازی خط یا تخلیه سیال فرآیند فراهم می‌آورند.

1. ترموول رزوه‌ای (Threaded): اتصال سریع به لوله با رزوه‌های NPT یا BSP؛ ایده‌آل برای فشارهای متوسط و خطوط غیرخورنده.
2. ترموول فلنجی (Flanged): متصل‌شونده با فلنج‌های استاندارد کلاس ۱۵۰ تا ۲۵۰۰؛ متداول در پتروشیمی، پالایشگاه‌ها و خطوط پرفشار.
3. ترموول جوشی (Weld-in / Socket Weld): اتصال دائمی جوشکاری‌شده با بالاترین سطح آب‌بندی در خطوط بخار فوق داغ و سیالات سمی.
4. ترموول کلمپی بهداشتی (Sanitary / Tri-clamp): طراحی صاف و بدون شیار برای صنایع غذایی، دارویی و بیوتکنولوژی جهت تطابق با ضوابط بهداشتی (3-A/EHEDG).

مهم‌ترین نکات و پارامترهای خرید گیج دما

پیش از ثبت سفارش در فروشگاه آنلاین برنا تامین، ارزیابی پارامترهای زیر در فرم دیتاشیت الزامی است:

• دامنه اندازه‌گیری دما (Temperature Range): دمای کاری نرمال فرآیند باید در محدوده ۴۰ تا ۷۵ درصد مقیاس کلی گیج قرار گیرد تا از تنش مداوم به المان مکانیکی جلوگیری شود.
• کلاس دقت (Accuracy Class): مطابق استاندارد EN 13190، کلاس‌های دقت استاندارد برای گیج‌های صنعتی Class 1 (خطای حداکثر ۱٪) و Class 2 (خطای حداکثر ۲٪) می‌باشند.
• طول و ضخامت استم (Stem Length & Diameter): انتهای استم باید تا مرکز لوله فرآیند نفوذ کند (ضخامت‌های استاندارد ۶، ۸، ۱۰ و ۱۲ میلی‌متر).
