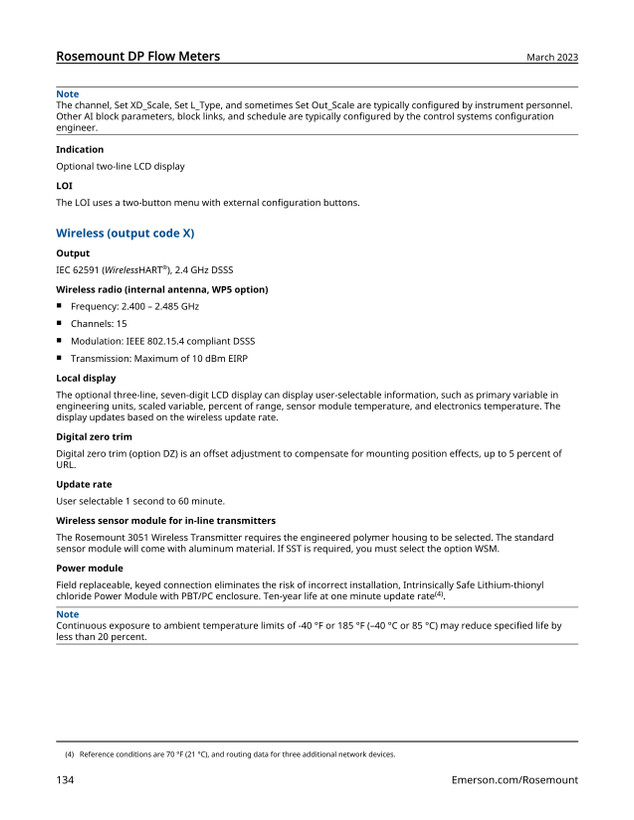

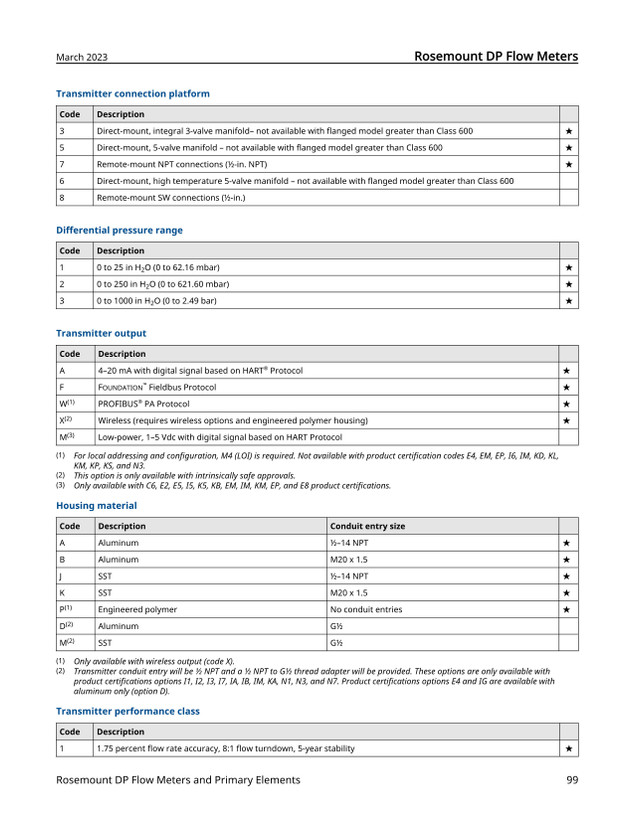

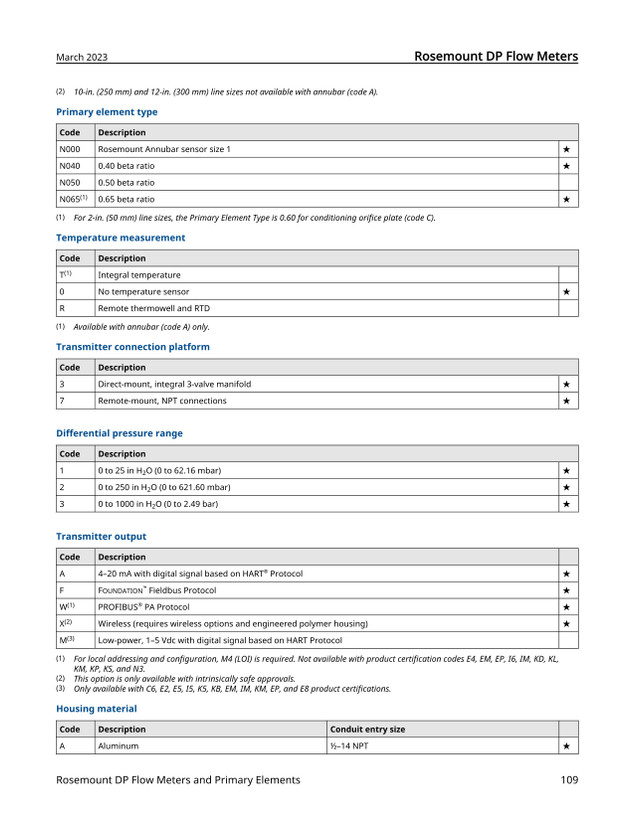

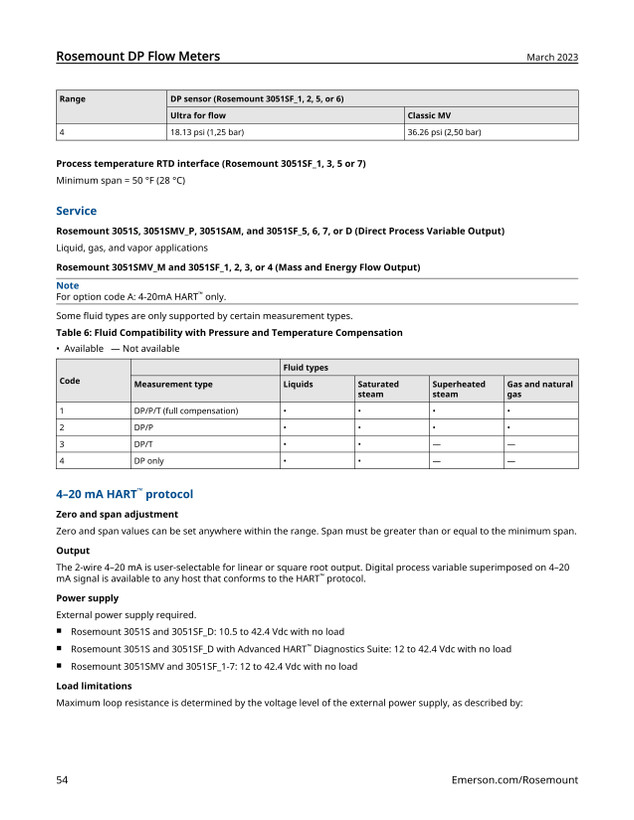

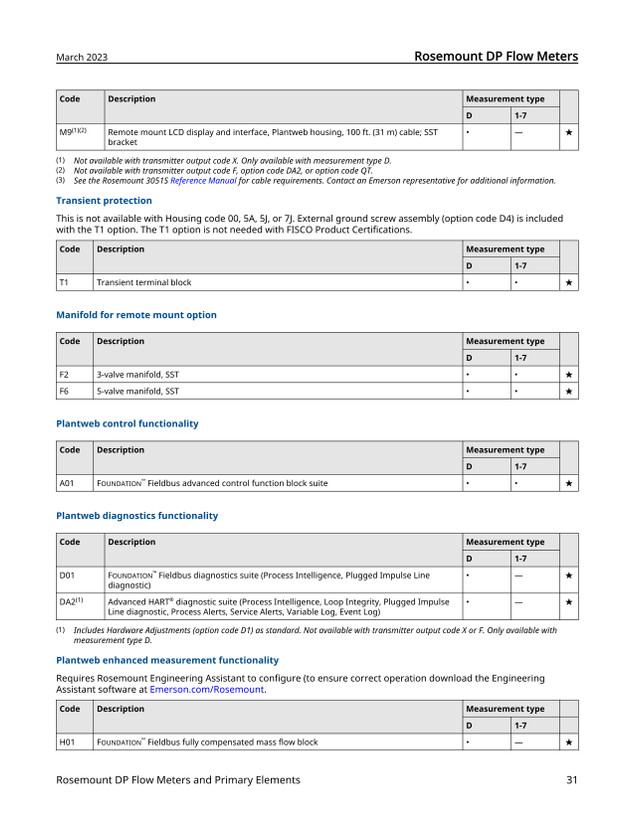

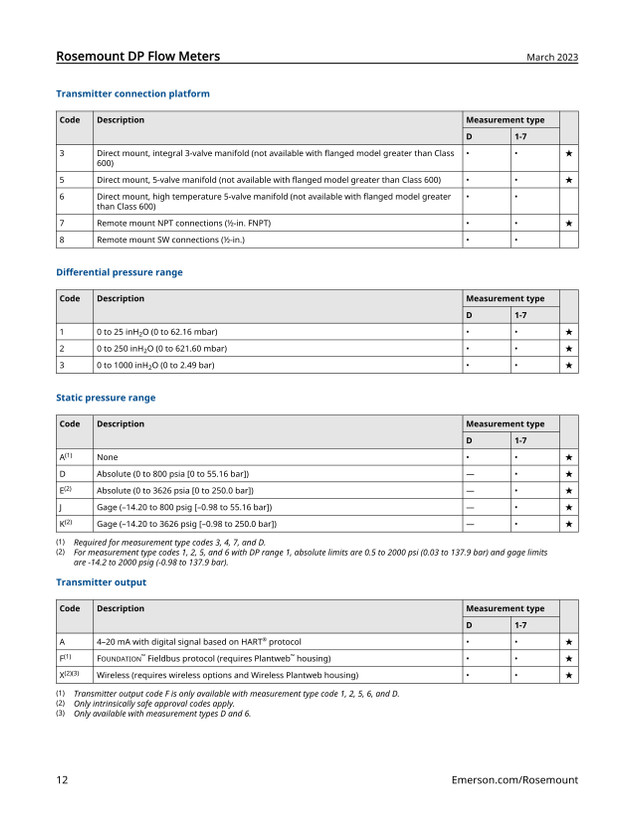

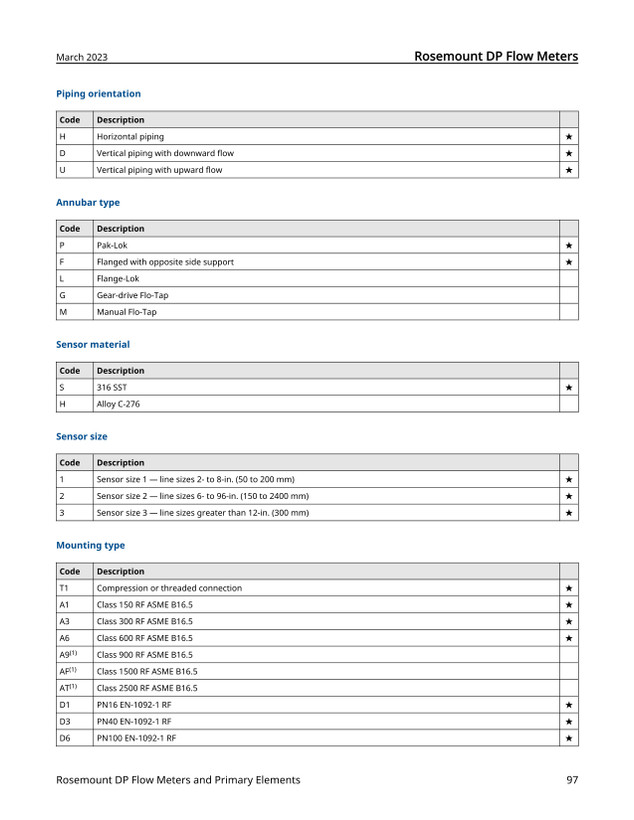

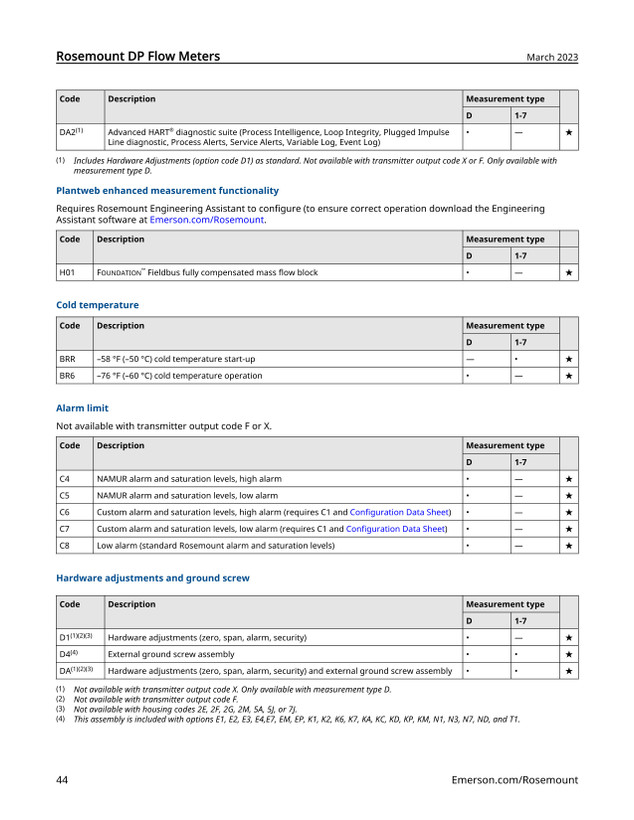

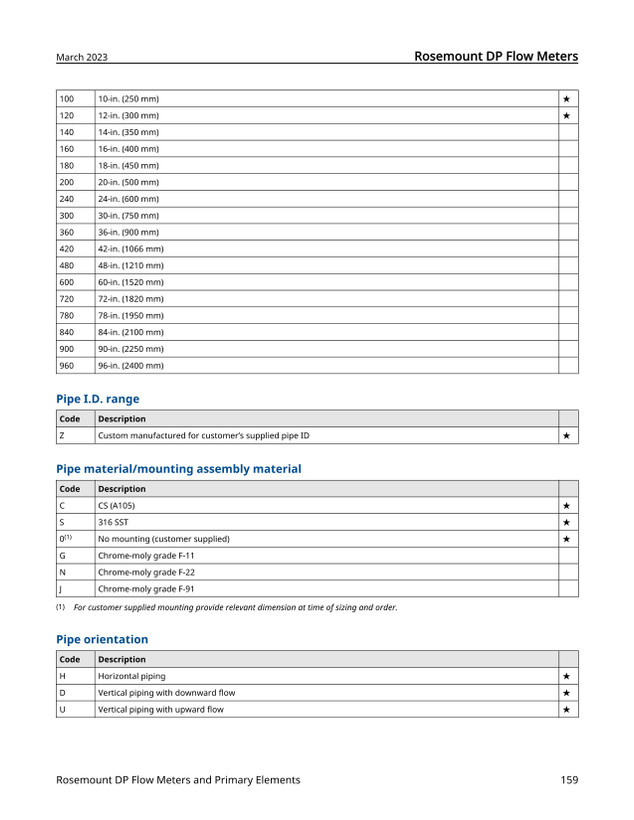

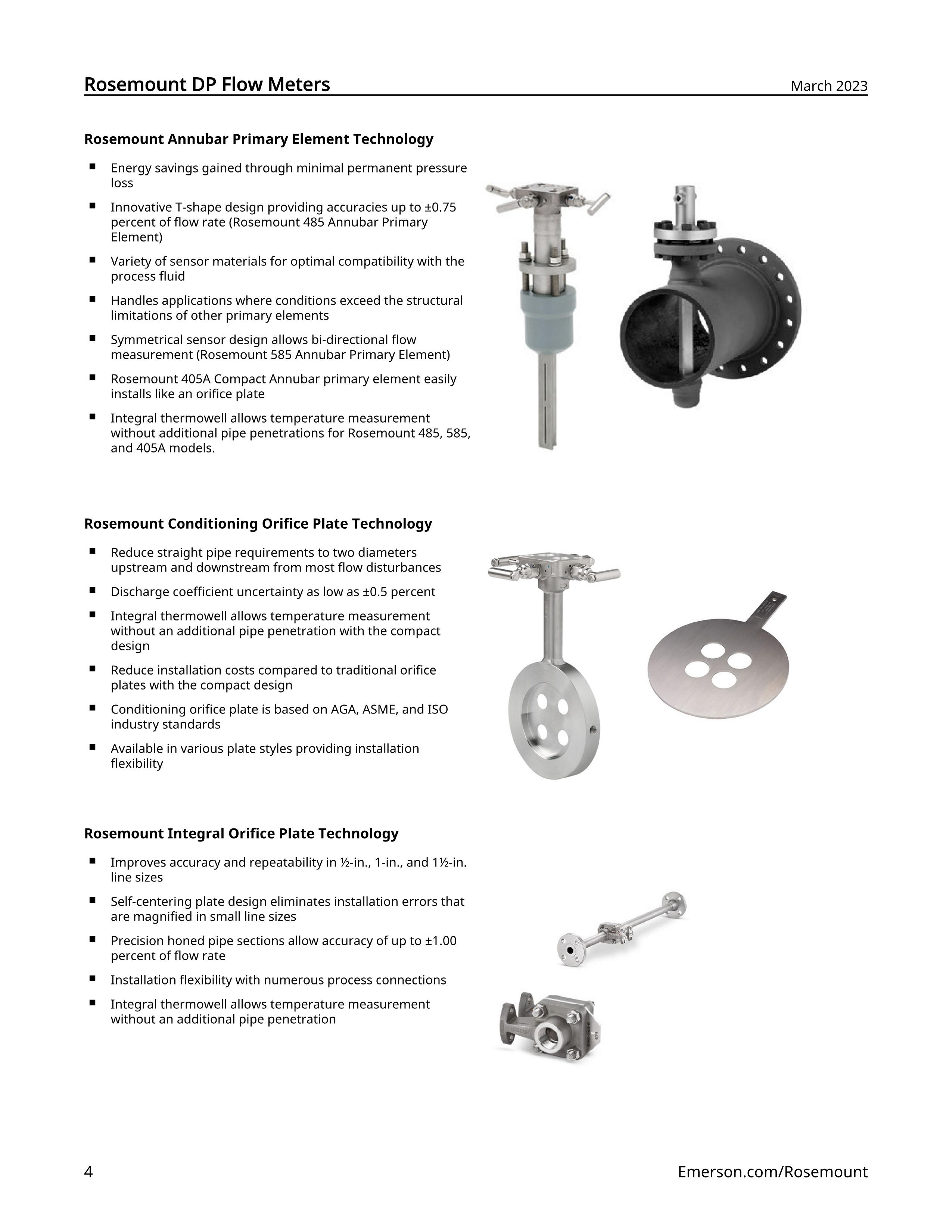

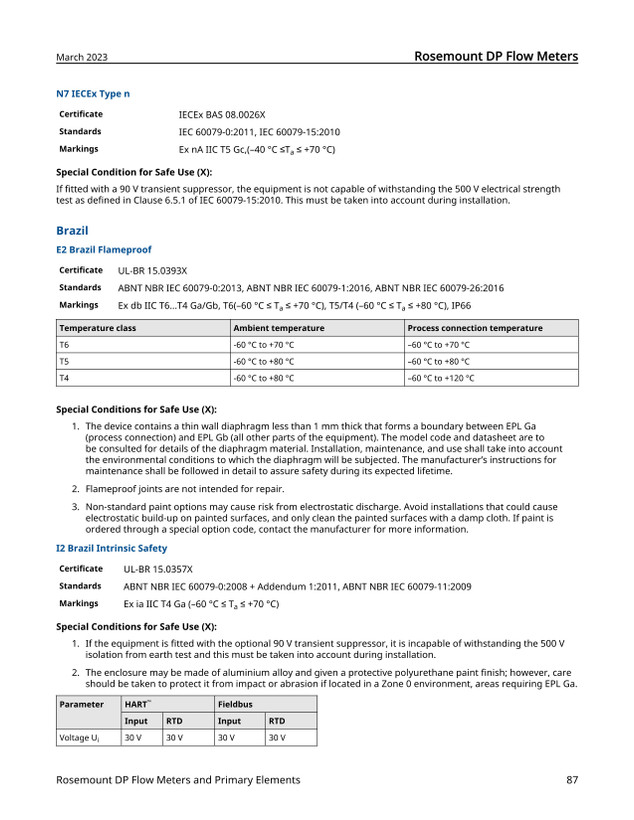

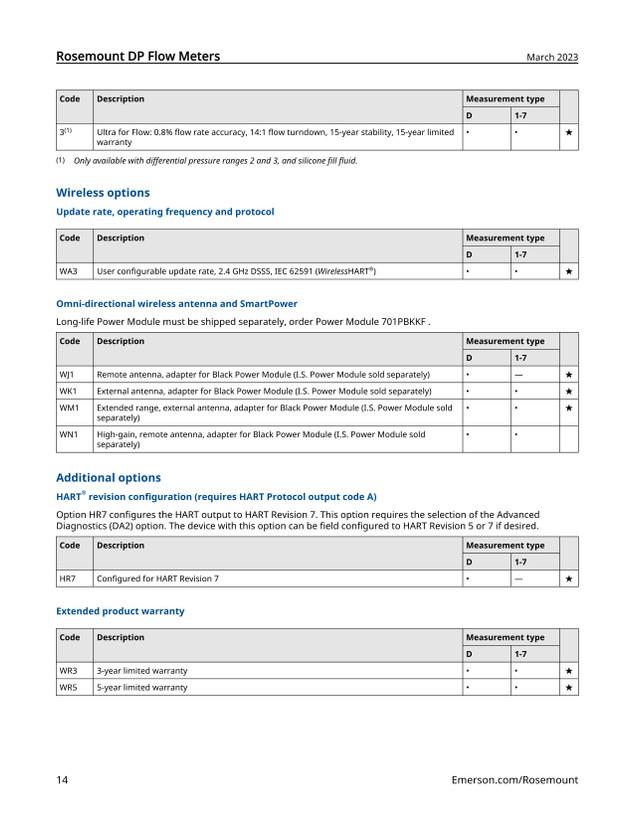

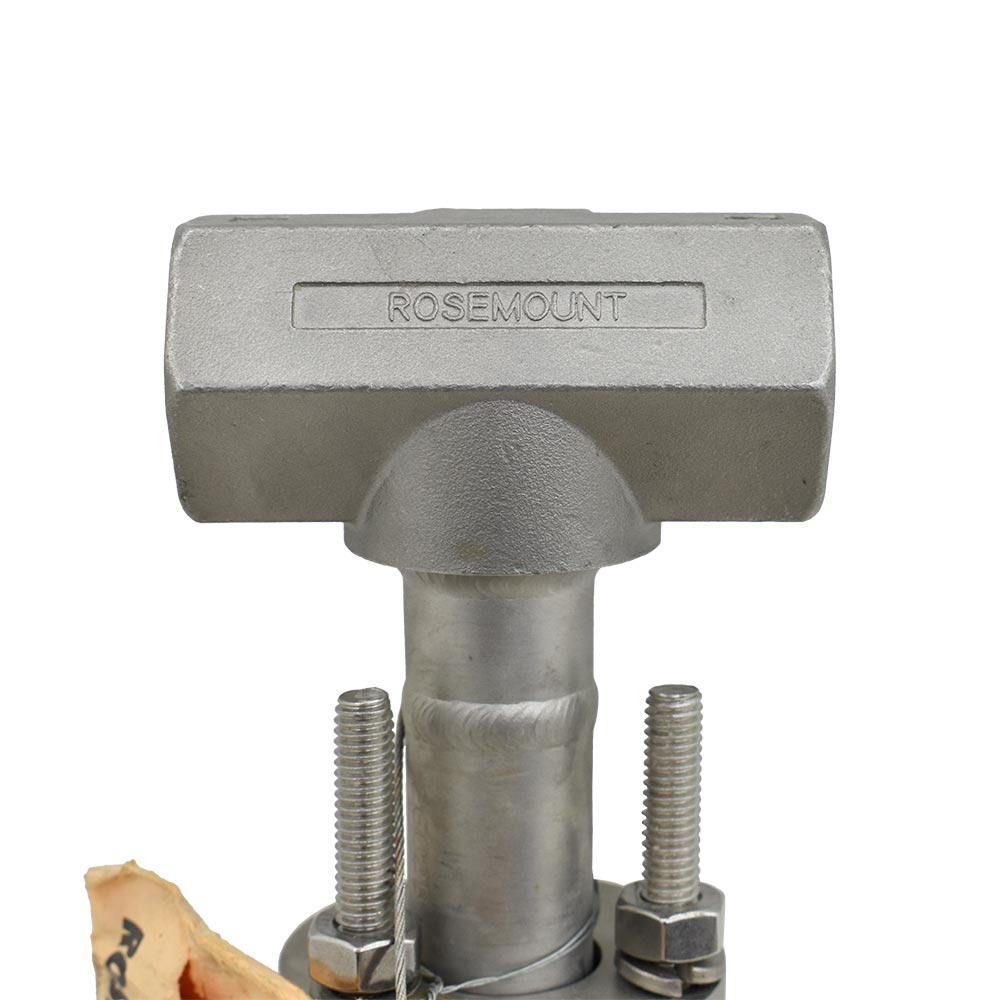

فلومتر اختلاف فشاری آنوبار روزمونت 485
Annubar Rosemont 485 Differential Pressure Flowmeter
توضیحات
راهنمای جامع انتخاب، عملکرد، انواع و خرید فلومتر صنعتی (دبی‌سنج)
فلومتر (Flow Meter) یکی از مهم‌ترین و پرمصرف‌ترین تجهیزات اندازه‌گیری در صنایع فرآیندی است که جهت نظارت، سنجش و کنترل جریان جرمی و حجمی سیالات مختلف طراحی شده است. این تجهیز در ادبیات مهندسی با نام‌های جریان‌سنج، کنتور صنعتی، دبی‌سنج و سنسور جریان نیز شناخته می‌شود.
اندازه‌گیری و پایش دقیق جریان سیالات در خطوط پایپینگ، نقشی اساسی در افزایش ضریب ایمنی، بهینه‌سازی مصرف انرژی، کاهش حوادث و ارتقای کیفیت فرآیندها دارد. در این مقاله تخصصی به بررسی اصول عملکرد، انواع تکنولوژی‌های اندازه‌گیری دبی، مزایا و معایب هر روش، اجزای داخلی و پارامترهای کلیدی خرید فلومتر می‌پردازیم.
فلومتر چیست و چه وظیفه‌ای دارد؟
فلومتر ابزاری دقیق برای سنجش مقدار مایع، گاز یا بخار عبوری از یک مقطع مشخص در واحد زمان است. داده‌های خروجی فلومتر مبنای کنترل فرآیند، مدیریت موجودی انبارها و انتقال سیالات قرار می‌گیرد.
تفاوت فلومتر و فلورگلاتور: فلومتر وظیفه سنجش و نمایش نرخ جریان (Flow Rate) را بر عهده دارد، در حالی که فلورگلاتور برای تنظیم و تثبیت خودکار دبی به کار می‌رود.
مرکز تخصصی تأمین و خرید فلومتر صنعتی؛ برناتامین
اگر به دنبال خرید فلومترهای صنعتی با ضمانت اصالت، بالاترین کیفیت ساخت و قیمت رقابتی هستید، برناتامین به عنوان یکی از بزرگ‌ترین و معتبرترین مراجع تأمین انواع تجهیزات ابزار دقیق و شیرآلات صنعتی در ایران، انتخابی مطمئن برای شماست.
فروشگاه تخصصی برناتامین با بهره‌گیری از کادر مهندسی مجرب، گستره وسیعی از تجهیزات سنجش فشار، دما، سطح (Level) و فلومترها را پوشش می‌دهد. در برناتامین، انواع فلومترهای مایعات، آب، گاز و بخار از برندهای تراز اول جهانی از جمله:
- Endress+Hauser
- Rosemount (Emerson)
- Yokogawa
- Siemens
- ABB
- KROHNE
- Micro Motion
عرضه می‌شود. مشتریان و مدیران پروژه‌ها می‌توانند با مراجعه به سایت برناتامین مشخصات فنی محصولات را بررسی کرده و جهت دریافت دیتاشیت، پیش‌فاکتور و مشاوره تخصصی رایگان با کارشناسان فروش برناتامین تماس حاصل نمایند.
اصول عملکرد و روش‌های اندازه‌گیری جریان
فلومترها بر اساس کمیت خروجی به دو دسته کلی تقسیم می‌شوند:
- جریان جرمی (Mass Flow): بر حسب کیلوگرم بر ساعت (kg/h\text{kg/h}kg/h) یا پوند بر دقیقه (lb/min\text{lb/min}lb/min)؛ مستقل از تغییرات فشار، دما، چگالی و ویسکوزیته.
- جریان حجمی (Volumetric Flow): بر حسب متر مکعب بر ساعت (m3/h\text{m}^3/\text{h}m3/h) یا لیتر بر دقیقه (L/min\text{L/min}L/min)؛ وابسته به شرایط ترمودینامیکی (نیازمند جبران‌سازی دما و فشار).
جدول مقایسه دسته‌بندی فلومترها
| نوع روش اندازه‌گیری | تکنولوژی‌های رایج | رابطه حاکم | مزایا | معایب و محدودیت‌ها |
|---|---|---|---|---|
| اختلاف فشاری (DP) | اوریفیس، ونچوری، فلو نازل، پیتوت تیوب / آنوبار | Q=KΔPQ = K \sqrt{\Delta P}Q=KΔP | ساختار ساده، استاندارد مدون، قیمت اقتصادی | افت فشار نسبتاً بالا، دقت متوسط، حساس به گرفتگی |
| مبتنی بر سرعت | توربینی، الکترومغناطیسی، التراسون برندهای تراز اول جهانی از جمله: |
- Endress+Hauser
- Rosemount (Emerson)
- Yokogawa
- Siemens
- ABB
- KROHNE
- Micro Motion
عرضه می‌شود. مشتریان و مدیران پروژه‌ها می‌توانند با مراجعه به سایت برناتامین مشخصات فنی محصولات را بررسی کرده و جهت دریافت دیتاشیت، پیش‌فاکتور و مشاوره تخصصی رایگان با کارشناسان فروش برناتامین تماس حاصل نمایند.
اصول عملکرد و روش‌های اندازه‌گیری جریان
فلومترها بر اساس کمیت خروجی به دو دسته کلی تقسیم می‌شوند:
- جریان جرمی (Mass Flow): بر حسب کیلوگرم بر ساعت (kg/h\text{kg/h}kg/h) یا پوند بر دقیقه (lb/min\text{lb/min}lb/min)؛ مستقل از تغییرات فشار، دما، چگالی و ویسکوزیته.
- جریان حجمی (Volumetric Flow): بر حسب متر مکعب بر ساعت (m3/h\text{m}^3/\text{h}m3/h) یا لیتر بر دقیقه (L/min\text{L/min}L/min)؛ وابسته به شرایط ترمودینامیکی (نیازمند جبران‌سازی دما و فشار).
جدول مقایسه دسته‌بندی فلومترها
| نوع روش اندازه‌گیری | تکنولوژی‌های رایج | رابطه حاکم | مزایا | معایب و محدودیت‌ها |
|---|---|---|---|---|
| اختلاف فشاری (DP) | اوریفیس، ونچوری، فلو نازل، پیتوت تیوب / آنوبار | Q=KΔPQ = K \sqrt{\Delta P}Q=KΔP | ساختار ساده، استاندارد مدون، قیمت اقتصادی | افت فشار نسبتاً بالا، دقت متوسط، حساس به گرفتگی |
| مبتنی بر سرعت | توربینی، الکترومغناطیسی، التراسونیک، ورتکس | Q=A⋅VQ = A \cdot VQ=A⋅V | دقت بالا، دامنه کاری وسیع (Turndown عالی) | قطعات متحرک (در نوع توربینی)، نیازمند حداقل رسانایی (در نوع مغناطیسی) |
| جابه‌جایی مثبت (PD) | دنده‌ای، پی‌ها و گازها قابل استفاده نیست. |
۳. فلومتر ورتکس (Vortex Flowmeter)
بر مبنای پدیده گردابه‌های فون کارمن (Von Kármán Vortex Shedding) طراحی شده است.
- ویژگی‌ها: فرکانس تشکیل گردابه‌ها متناسب با سرعت سیال است (f=St⋅vdf = \text{St} \cdot \frac{v}{d}f=St⋅dv). برای اندازه‌گیری بخار داغ، گازها و مایعات سبک بدون نیاز به قطعات متحرک کاربرد دارد.
۴. فلومتر التراسونیک (Ultrasonic Flowmeter)
با بهره‌گیری از امواج فراصوت و اثر داپلر یا روش اختلاف زمان گذر (Transit-Time) کار می‌کند.
- مزیت منحصر‌به‌فرد: قابلیت نصب به‌صورت کمربندی (Clamp-on) بدون نیاز به برش لوله یا توقف خط تولید.
۵. فلومتر جرمی کوریولیس (Coriolis Mass Flowmeter)
پیشرفته‌ترین و دقیق‌ترین فلومتر صنعتی که بر پایه نیروی اینرسی کوریولیس در لوله‌های نوسان‌کننده عمل می‌کند. این تجهیز به صورت همزمان جریان جرمی، چگالی سیال و دما را با دقتی فراتر از ±0.1%\pm 0.1\%±0.1% محاسبه می‌نماید.
۶. فلومتر حرارتی (Thermal Mass Flowmeter)
مخصوص اندازه‌گیری دبی جرمی گازها و هوای فشرده با استفاده از المان حرارتی و سنسورهای RTD بدون نیاز به سنسور فشار مجزا.
پارامترهای کلیدی در انتخاب و سایزینگ فلومتر
پیش از خرید و ثبت سفارش در برناتامین، بررسی معیارهای فنی زیر ضروری است:
- مشخصات سیال: نوع فاز (مایع، گاز، بخار)، چگالی، ویسکوزیته، دما و فشار کاری، هدایت الکتریکی (μS/cm\mu\text{S/cm}μS/cm) و خاصیت خورندگی.
- کلاس دقت و بازه دینامیکی (Turndown Ratio): تعیین درصد خطای مجاز مطابق استانداردهای API و IPS.
- الزامات نصب و پایپینگ: لزوم رعایت طول خط مستقیم در بالادست (معمولاً 10D10D10D تا 35D35D35D) و پایین‌دست (5D5D5D) جهت پایدارسازی پروفیل جریان.

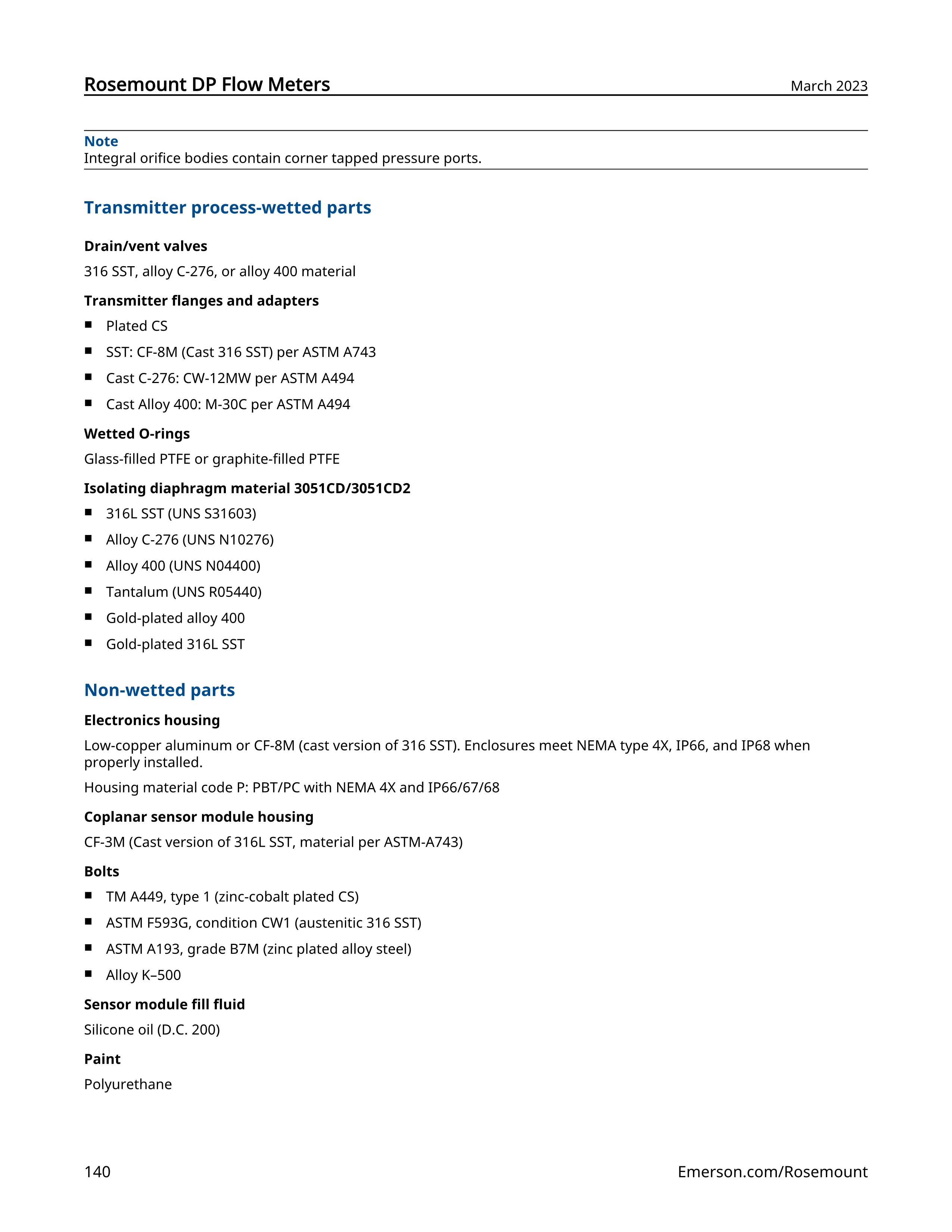

- متریال قطعات در تماس با سیال (Wetted Parts): انتخاب استیل 316L، هاستلوی (Hastelloy)، تیتانیوم یا پوشش‌های تفلون (PTFE/PFA) بسته به خورندگی سیال.

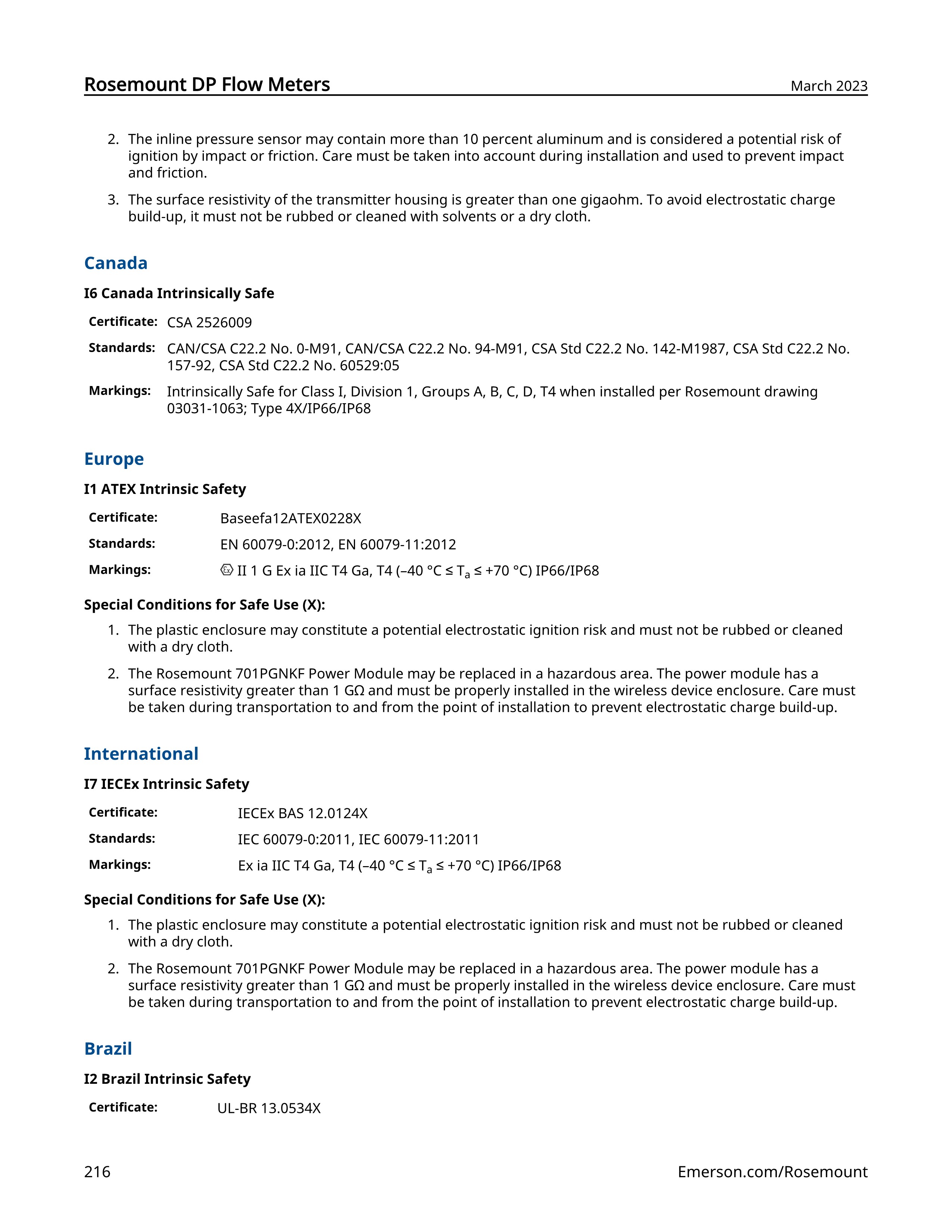

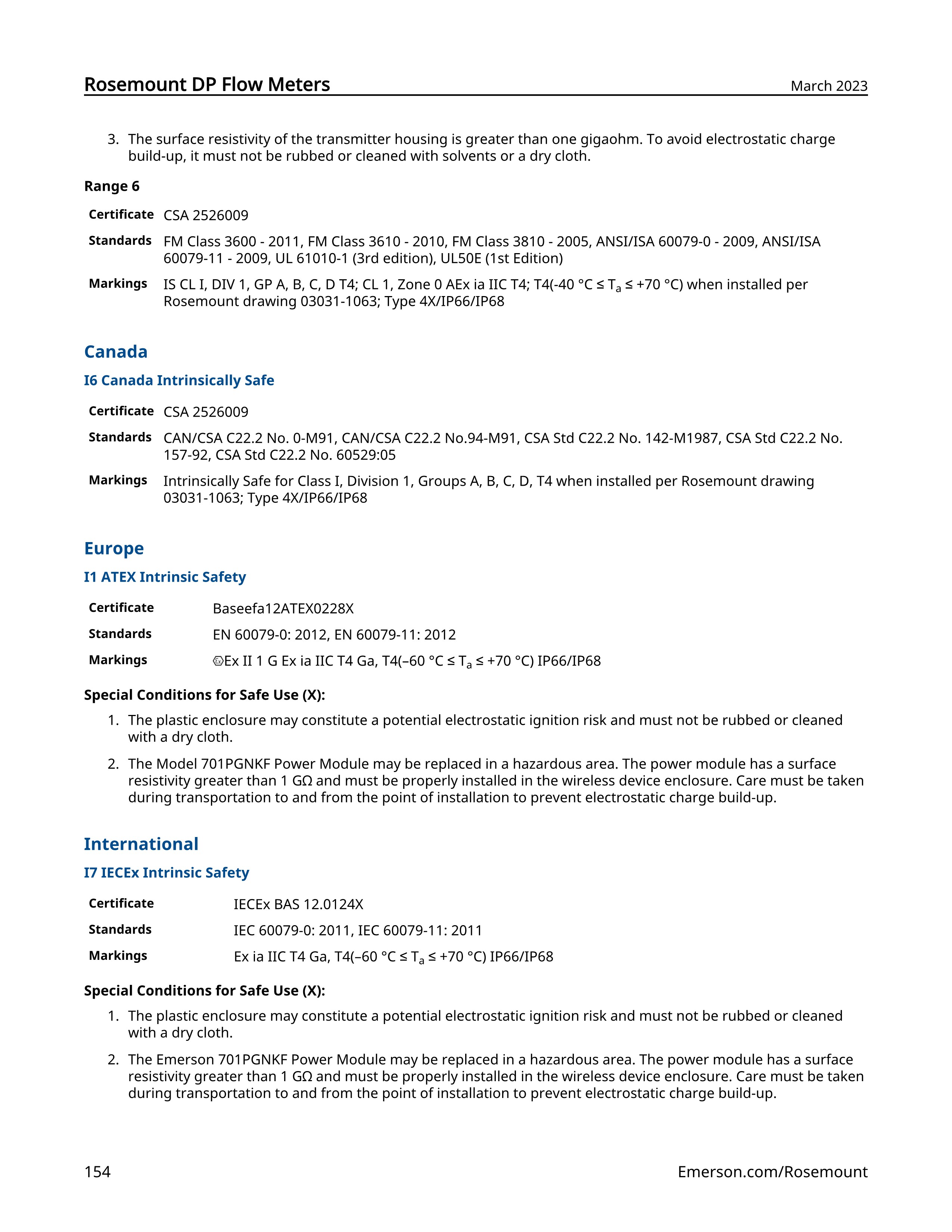

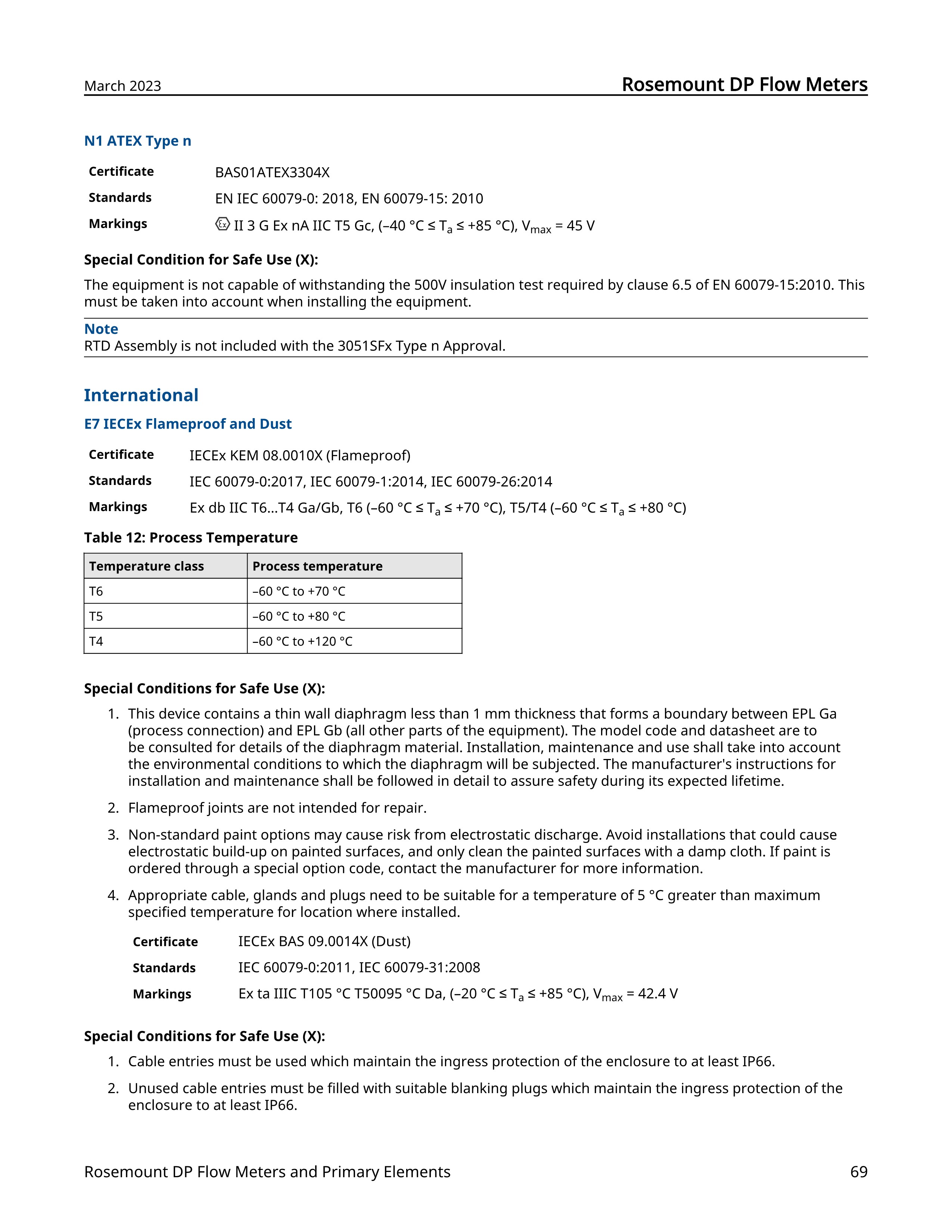

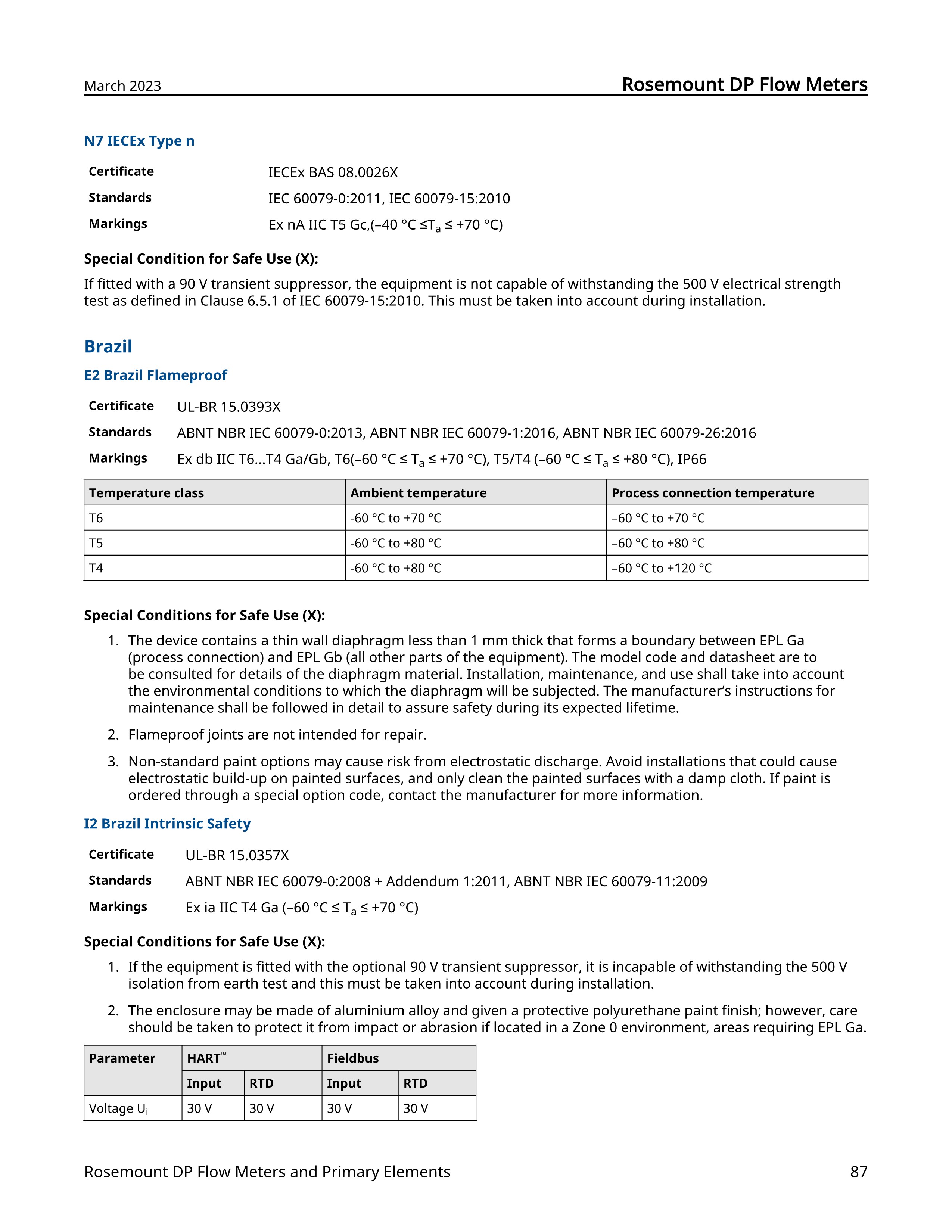

- تأییدیه‌های ضد انفجار: دارا بودن استانداردهای ATEX یا IECEx برای محیط‌های خطرناک (Zone 0/1/2).
مشاوره مهندسی: جهت سایزینگ دقیق فلومترها بر اساس استانداردهای ISO 5167 و ASME با استفاده از نرم‌افزارهای محاسباتی (نظیر Conval و InstruCalc)، با متخصصان ابزار دقیق برناتامین در ارتباط باشید.
