راهنمای جامع تجهیزات اندازه‌گیری جریان (فلو) در ابزار دقیق

امروزه ابزار دقیق به عنوان یکی از ارکان اساسی و زیربنایی در صنایع مختلف شناخته می‌شود. در این میان، فلومترها (جریان‌سنج‌ها) به عنوان کلیدی‌ترین ابزارهای اندازه‌گیری جریان سیالات، نقشی حیاتی در پایش، کنترل فرآیند و ایمنی ایفا می‌کنند.

با توجه به نیاز روزافزون به دقت بالا در اندازه‌گیری فلو، روش‌ها و تکنولوژی‌های متنوعی برای این منظور توسعه یافته‌اند که هرکدام ویژگی‌ها، مزایا و کاربردهای خاص خود را دارند. هدف از این راهنما، آشنایی تخصصی با انواع تجهیزات اندازه‌گیری جریان جهت انتخاب بهینه‌ترین تجهیز بر اساس الزامات فرآیندی است.

۱. جریان (فلو) چیست؟

جریان سیال در مهندسی ابزار دقیق، داده‌های حیاتی را برای نظارت، کنترل و بهینه‌سازی حرکت سیالات در خطوط پایپینگ فراهم می‌آورد. بر اساس استاندارد مهندسی IPS-IN-130، جریان به دو صورت تعریف می‌شود:

1. جریان حجمی (Volumetric Flow Rate): حجم سیال عبوری از یک سطح مقطع مشخص در واحد زمان که معمولاً با واحد m3/h\text{m}^3/\text{h}m3/h یا L/min\text{L/min}L/min بیان می‌شود.
2. جریان جرمی (Mass Flow Rate): جرم سیال عبوری در واحد زمان با واحد kg/h\text{kg/h}kg/h که در فرآیندهایی با تغییرات محسوس چگالی، دما و فشار بر جریان حجمی ارجحیت دارد.

رابطه تبدیل جریان حجمی به جرمی (در شرایط چگالی ثابت):

m˙=ρ⋅Q\dot{m} = \rho \cdot Qm˙=ρ⋅Q

(که در آن m˙\dot{m}m˙ فلوی جرمی، ρ\rhoρ چگالی (دانسیته) و QQQ فلوی حجمی است.)

۲. اهمیت اندازه‌گیری جریان در صنایع فرآیندی

پایش دقیق نرخ جریان سیالات (مایع، گاز و بخار) مزایای متعددی را به همراه دارد:

• بهبود راندمان و بهره‌وری: تنظیم دقیق نسبت مواد ورودی و خروجی در خطوط فرآیندی.
• افزایش ایمنی و حفاظت: جلوگیری از اضافه بار پمپ‌ها، نشتی‌های خطرناک و نوسانات ناخواسته فشار.
• کاهش هزینه‌ها و تضمین کیفیت: بهینه‌سازی مصرف انرژی و متریال خام و کاهش خطاهای عملیاتی.

۳. فرمول‌های بنیادین محاسبه فلو در ابزار دقیق

اساس اندازه‌گیری جریان حجمی در تجهیزات ابزار دقیق به دو روش اصلی تقسیم می‌شود:

الف) فلومترهای مبتنی بر سرعت (Velocity-Based)

این فلومترها (شامل ورتکس، توربینی، التراسونیک، مغناطیسی و جابه‌جایی مثبت) بر اساس اندازه‌گیری مستقیم سرعت سیال عمل کرده و دقت بسیار بالایی دارند:

Q=A⋅VQ = A \cdot VQ=A⋅V

(که در آن QQQ دبی جریان، AAA سطح مقطع لوله و VVV سرعت سیال عبوری است.)

ب) فلومترهای مبتنی بر اختلاف فشار (Differential Pressure - DP)

این تجهیزات (مانند اوریفیس، ونچوری، فلونازل و پیتوت‌تیوب) به دلیل ساختار مکانیکی ساده، هزینه مناسب و نگهداری آسان، کاربرد وسیعی دارند:

Q=K⋅ΔPQ = K \cdot \sqrt{\Delta P}Q=K⋅ΔP​

(که در آن KKK ضریب جریان ثابت و ΔP\Delta PΔP اختلاف فشار دو سر المان است.)

۴. اهمیت عدد رینولدز (Reynolds Number) در انتخاب تجهیزات

عدد رینولدز (ReReRe) یک کمیت بدون بعد است که وضعیت و رژیم حرکتی سیال (آرام یا متلاطم) را نشان می‌دهد:

• جریان آرام یا خطی (Laminar): Re<2000Re < 2000Re<2000 (حرکت یکنواخت و لایه‌ای سیال)
• جریان گذرا (Transient): 2000≤Re≤40002000 \le Re \le 40002000≤Re≤4000 (نوسانات جزئی در الگوی جریان)
• جریان آشفته یا متلاطم (Turbulent): Re>4000Re > 4000Re>4000 (حرکت نامنظم و گردابه‌ای)

نکته فنی: عملکرد برخی فلومترها مانند صفحه اوریفیس (Orifice Plate) نیازمند جریان کاملاً آرام در ورودی است. از این رو، رعایت فاصله مستقیم خط لوله در بالادست و پایین‌دست فلومتر یا استفاده از یکنواخت‌کننده جریان (Flow Conditioner) الزامی است.

۵. استانداردهای مرجع در طراحی و کالیبراسیون فلومترها

• IPS-IN-E/M/C-130 & 240: استاندارد صنعت نفت ایران در زمینه طراحی، نصب و میترینگ تجهیزات اندازه‌گیری جریان.
• API Chapter 4 & 5: استانداردهای انجمن نفت آمریکا پیرامون الزامات صحت، دقت و اصول میترینگ.
• API 551 & API 2530: راهنماهای فنی انتخاب ادوات اندازه‌گیری و محاسبات مربوط به اریفیس‌پلیت‌ها.
• ASME PTC 19.5: استاندارد اندازه‌گیری جریان در سیستم‌های پایپینگ صنعتی.

۶. معرفی انواع تجهیزات اندازه‌گیری جریان

۱. فلومترها (Flow Meters)

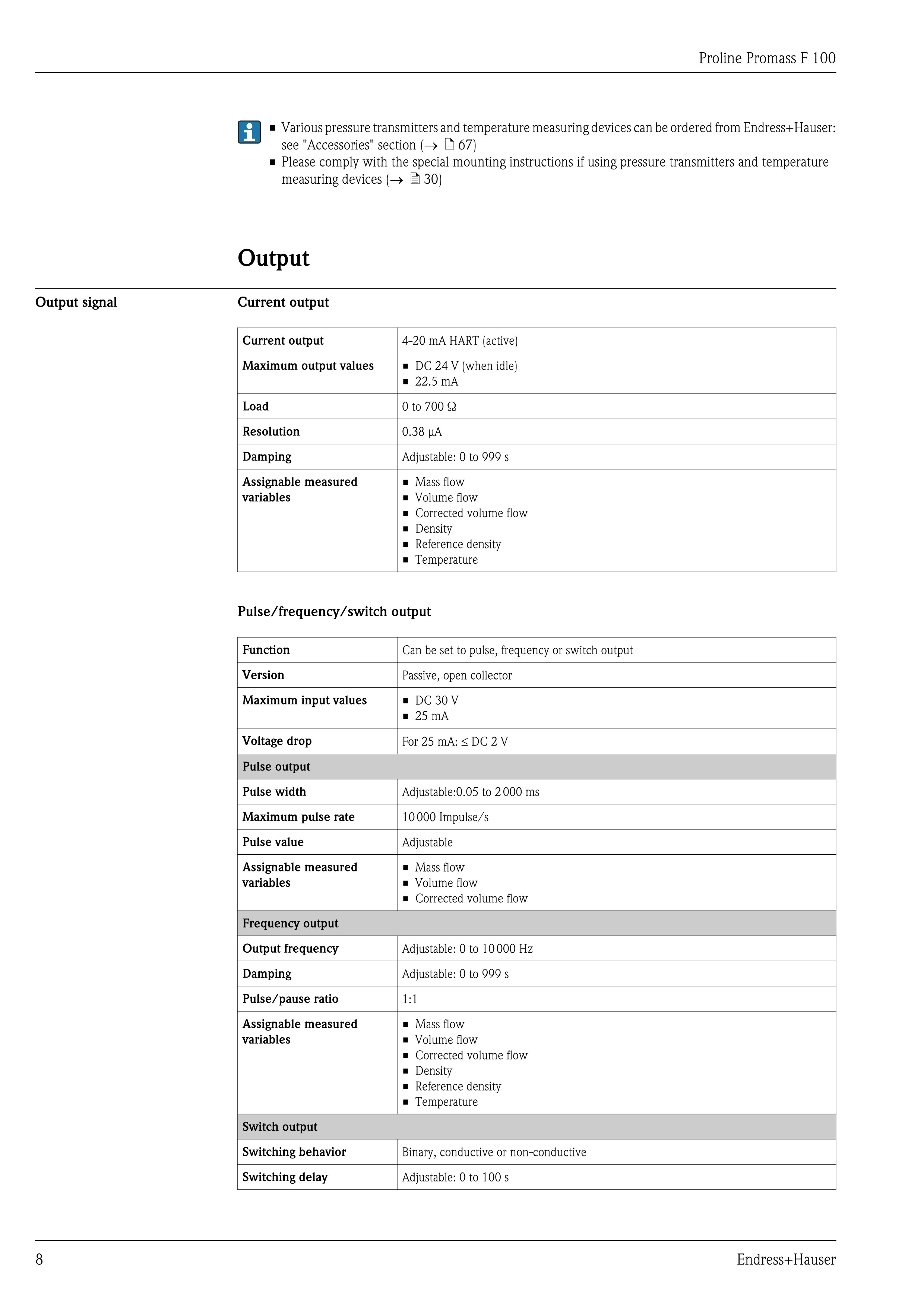

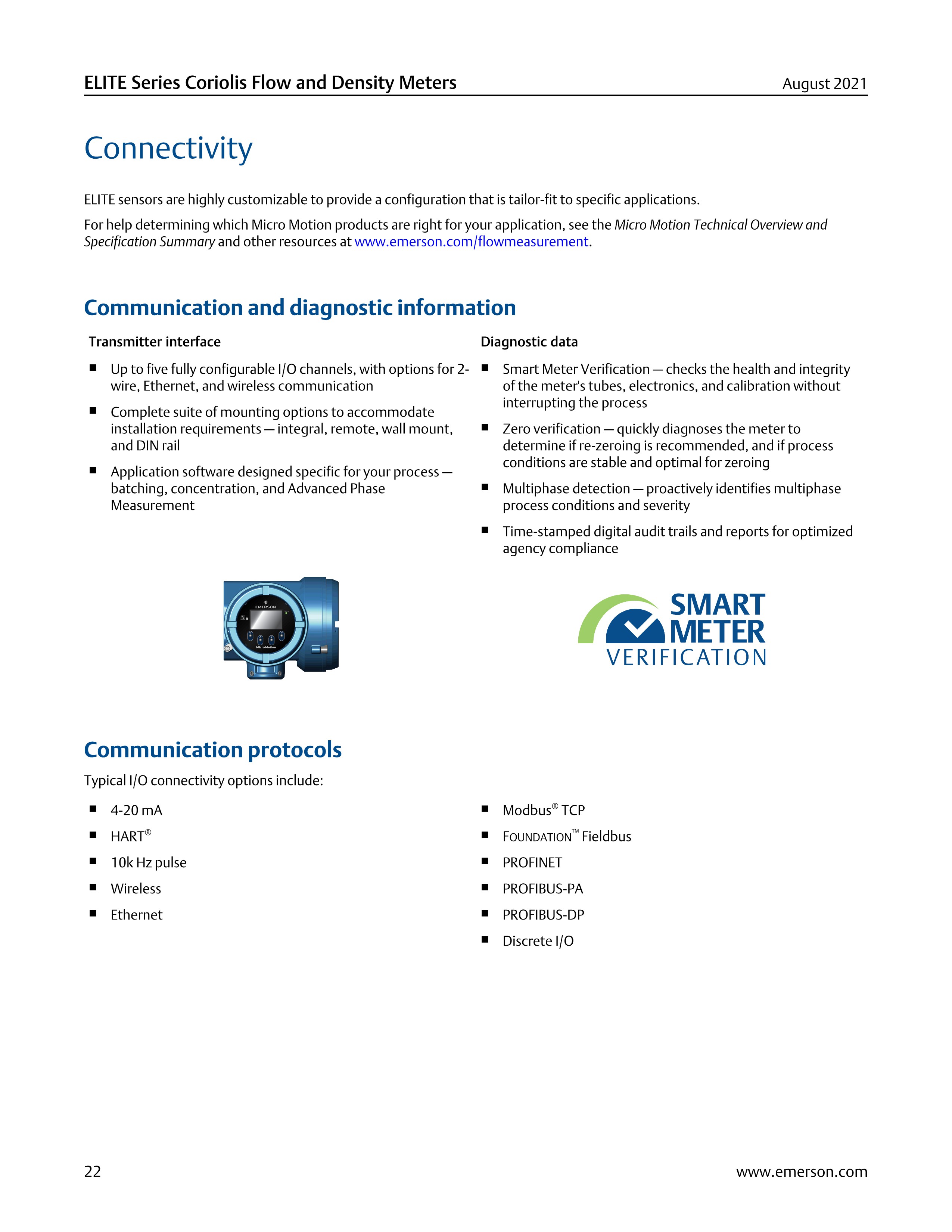

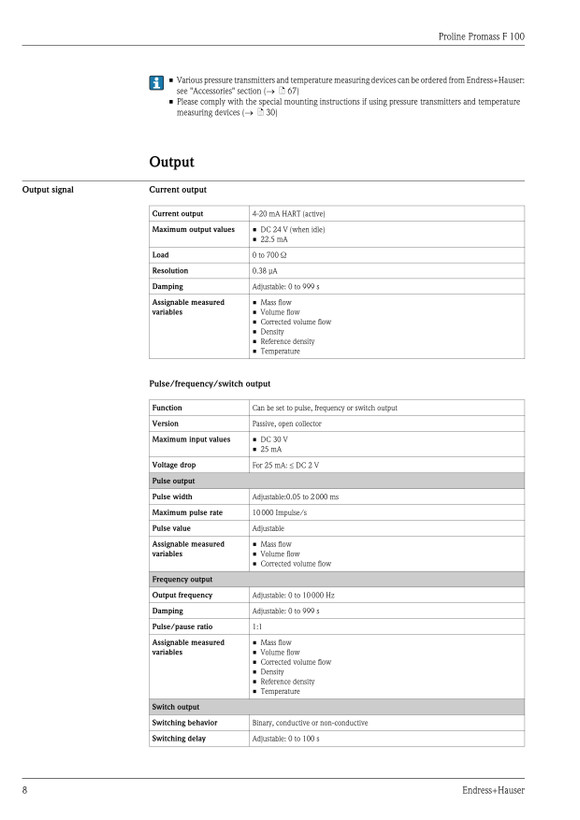

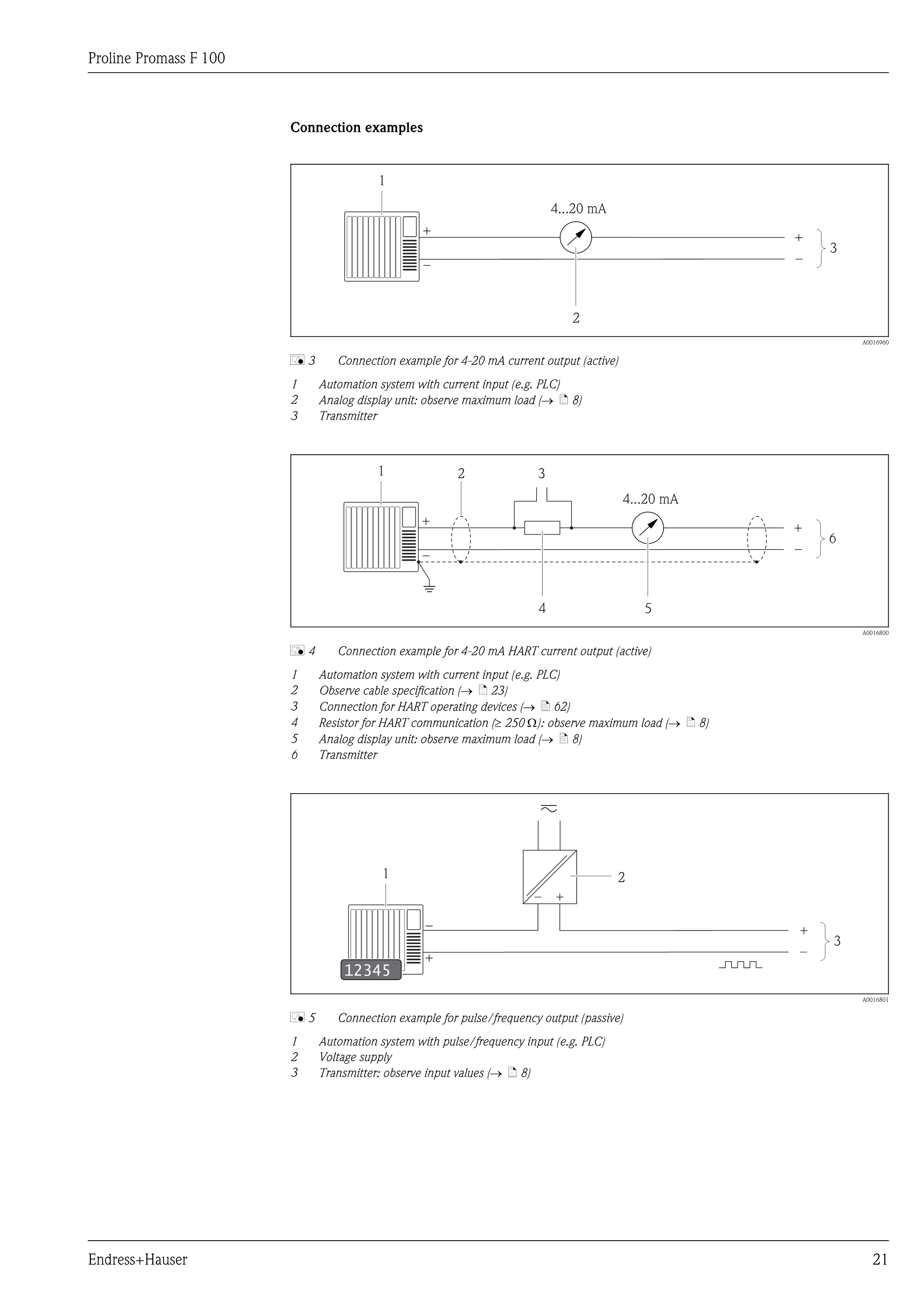

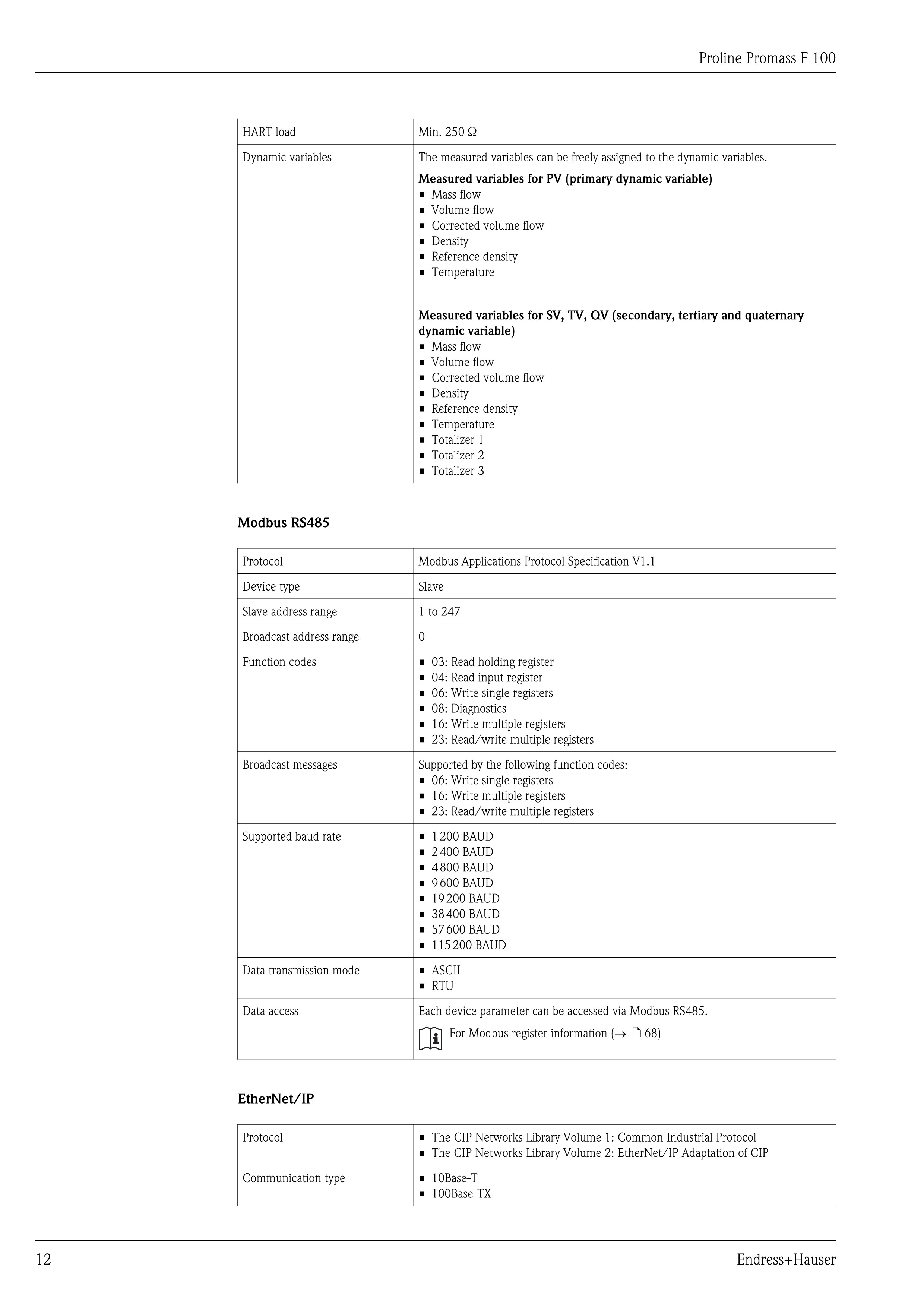

اصلی‌ترین تجهیزات مانیتورینگ پیوسته جریان که سیگنال خروجی استاندارد (مانند 4−20 mA4-20\text{ mA}4−20 mA یا پروتکل‌های HART و Modbus) تولید می‌کنند:

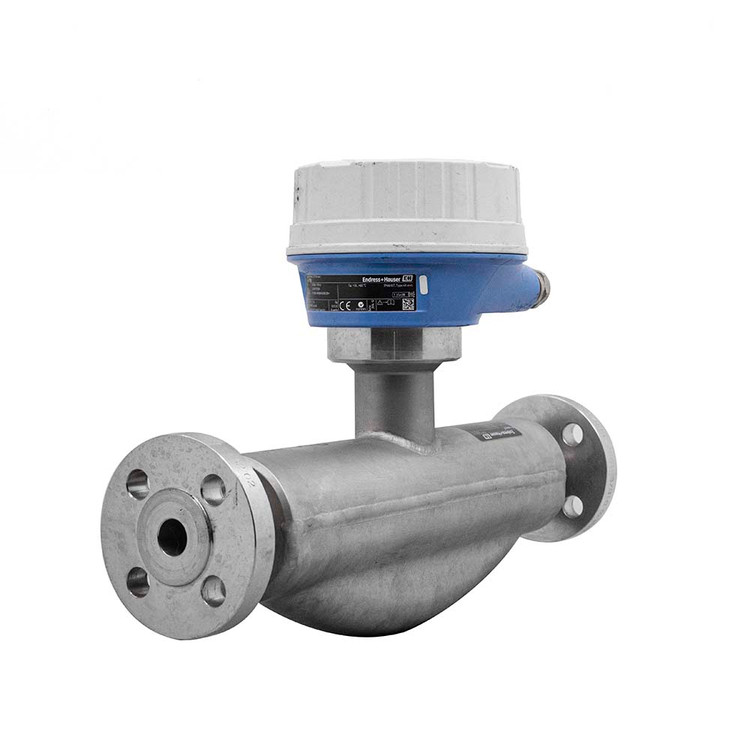

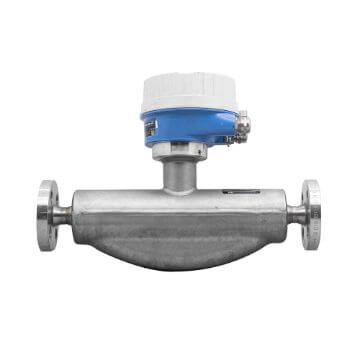

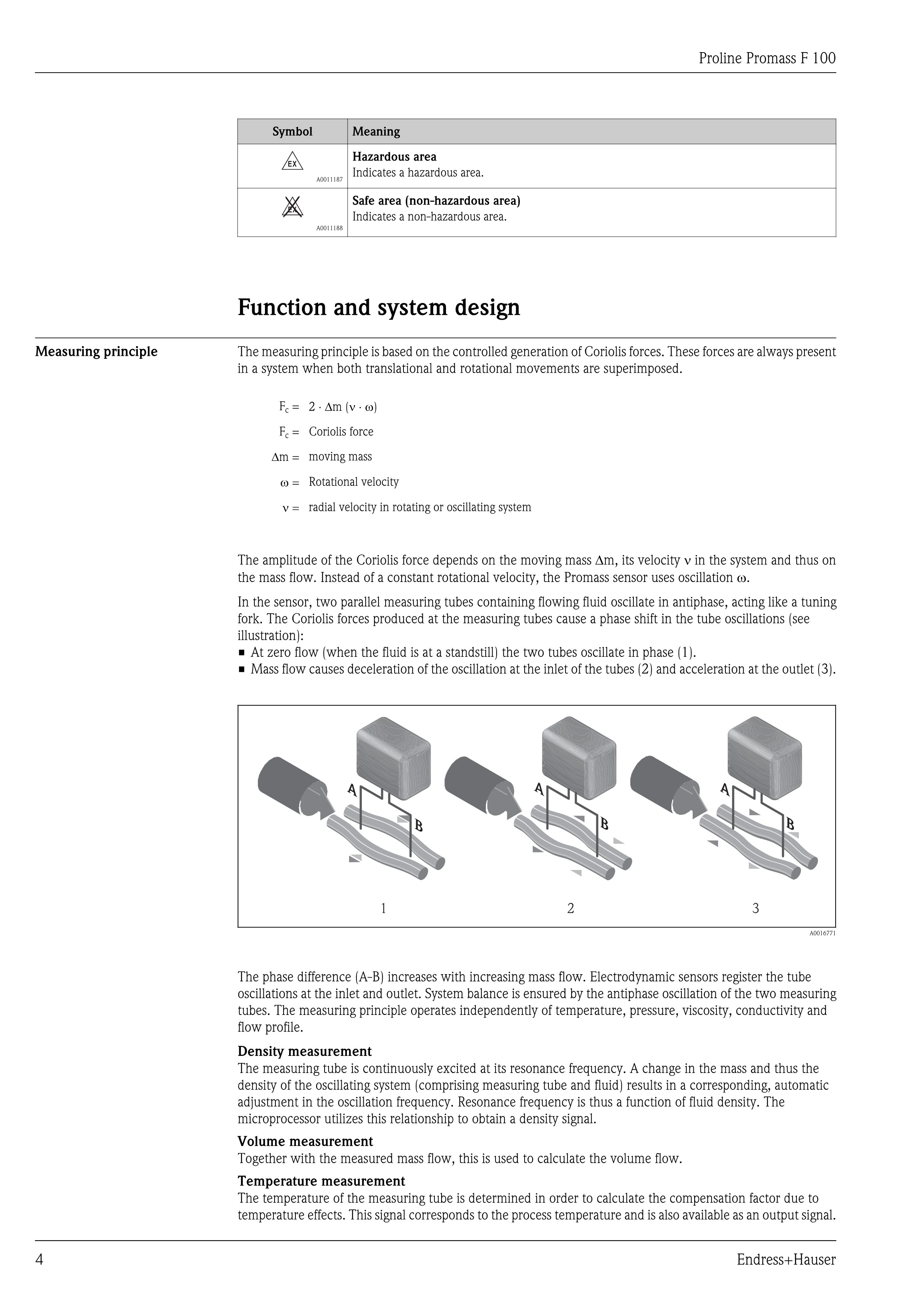

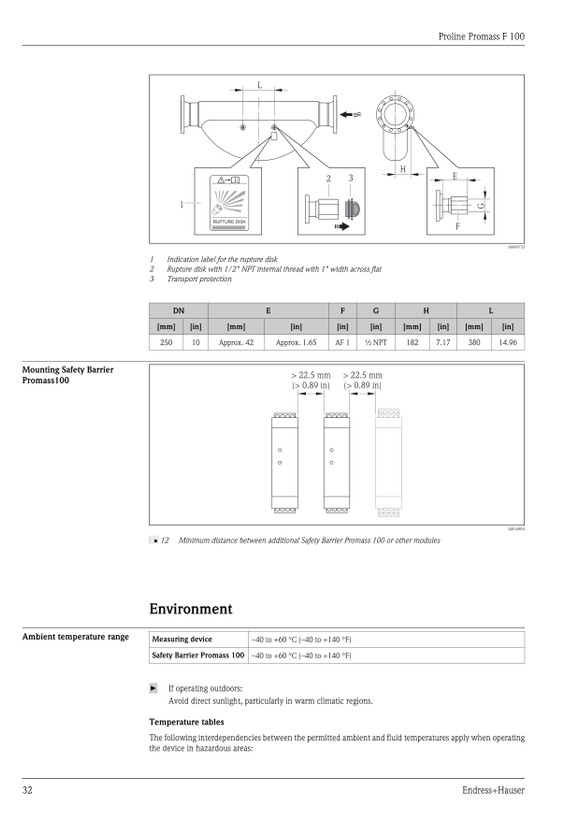

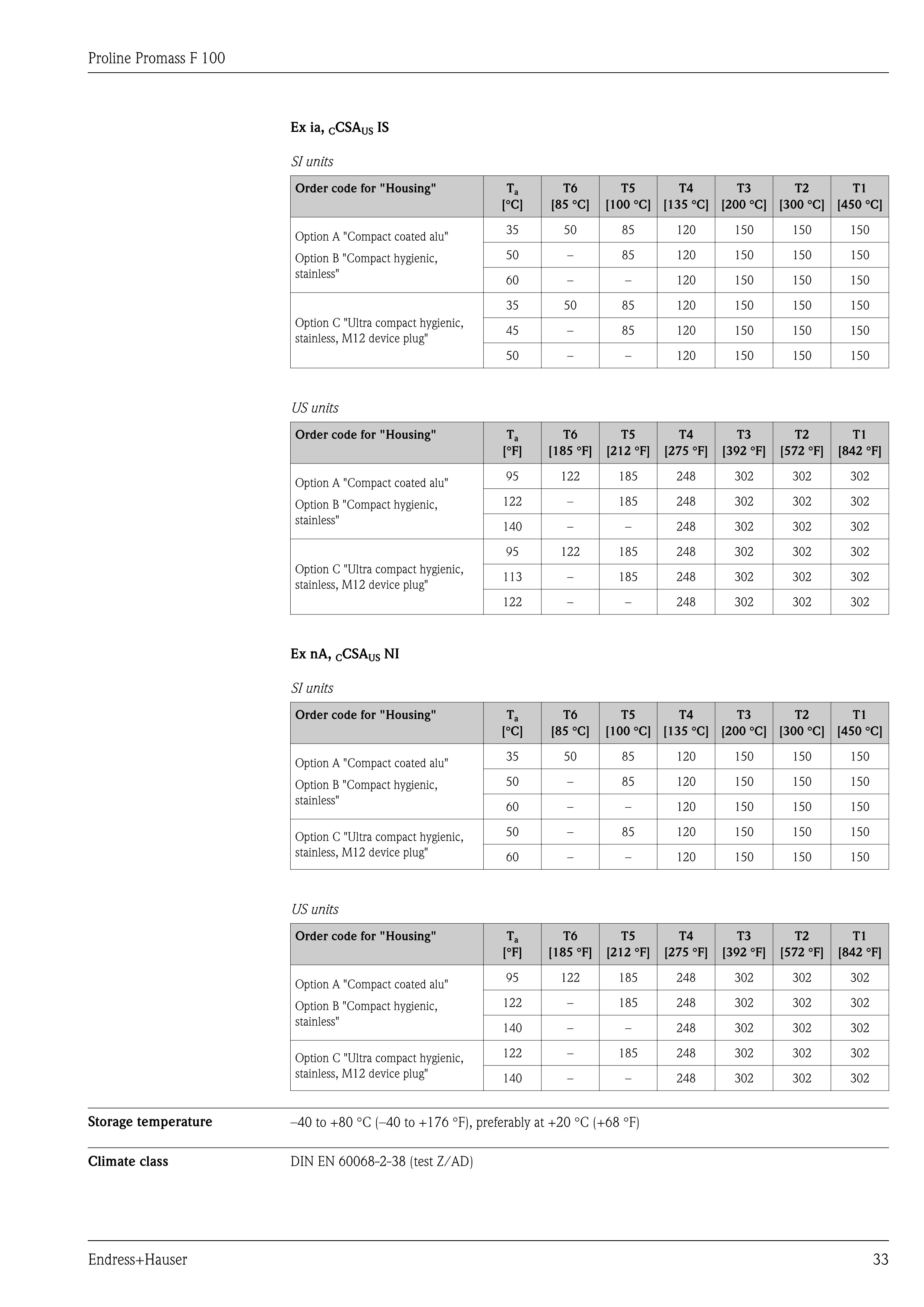

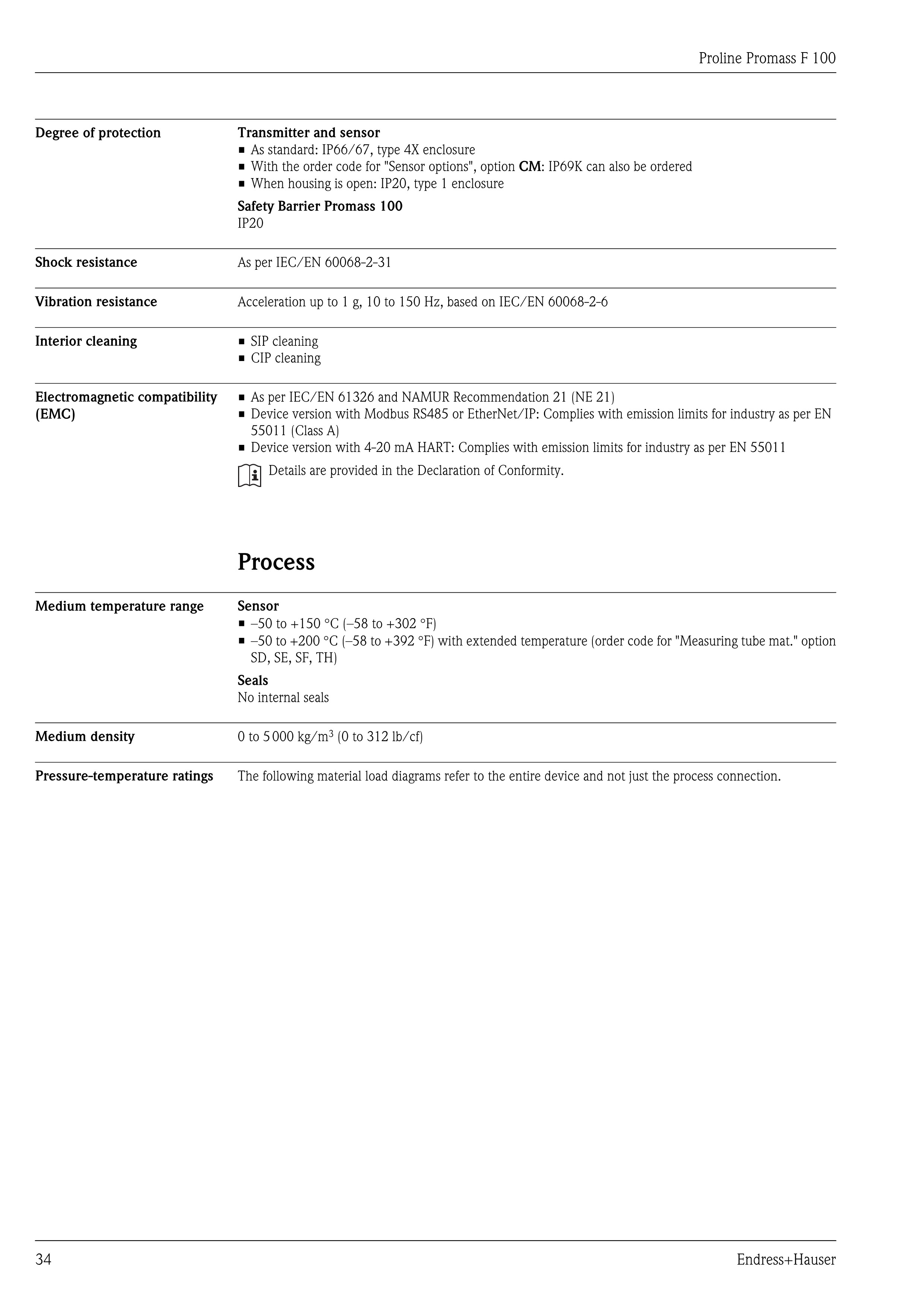

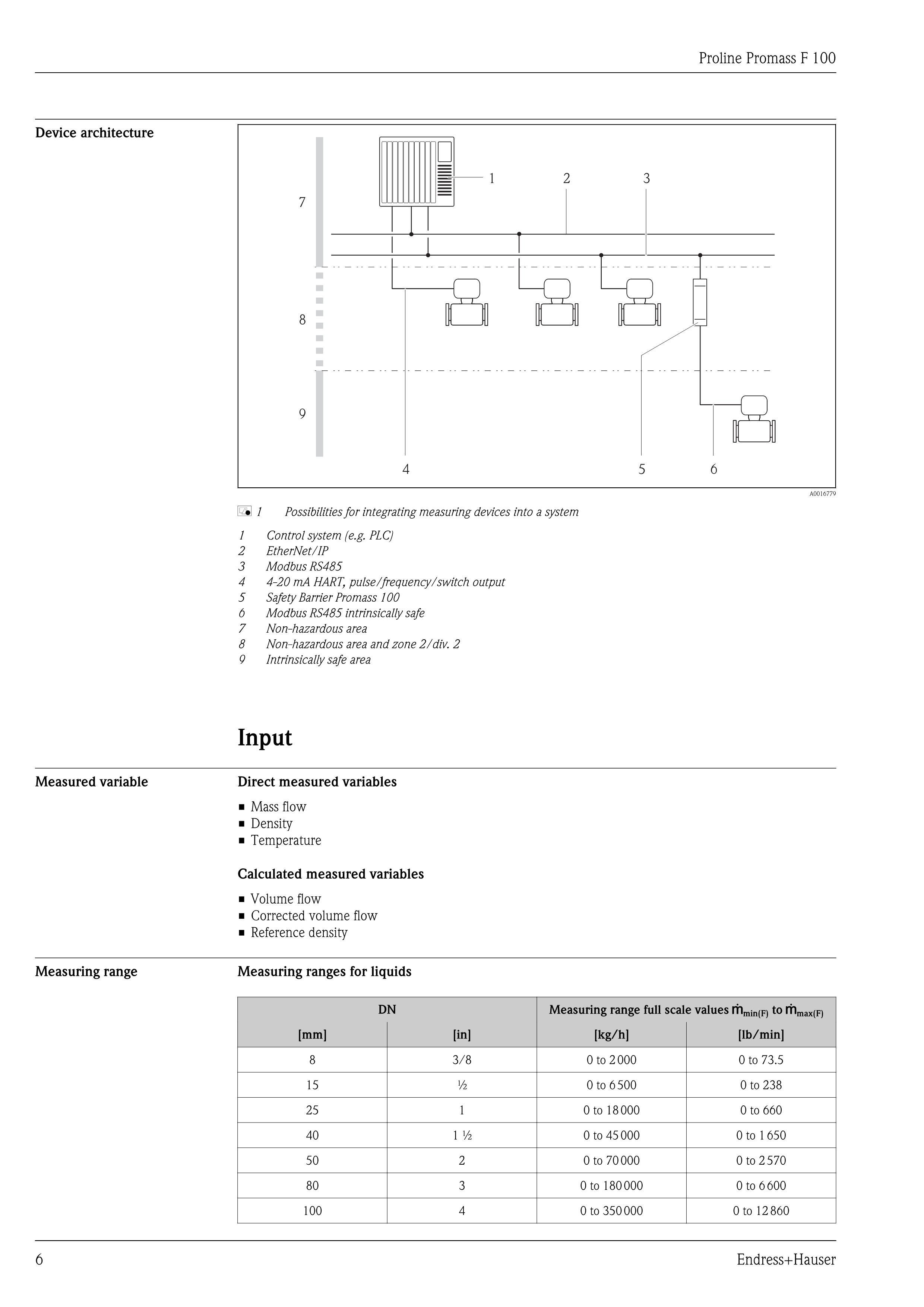

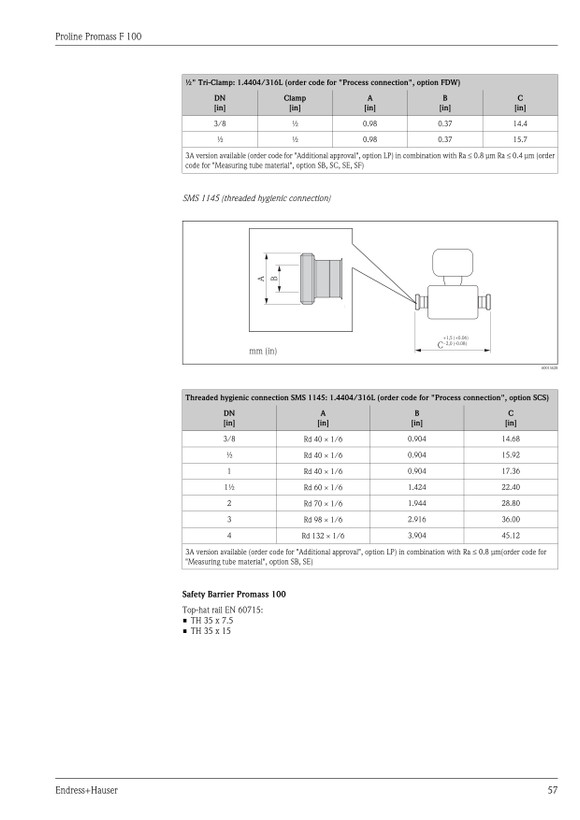

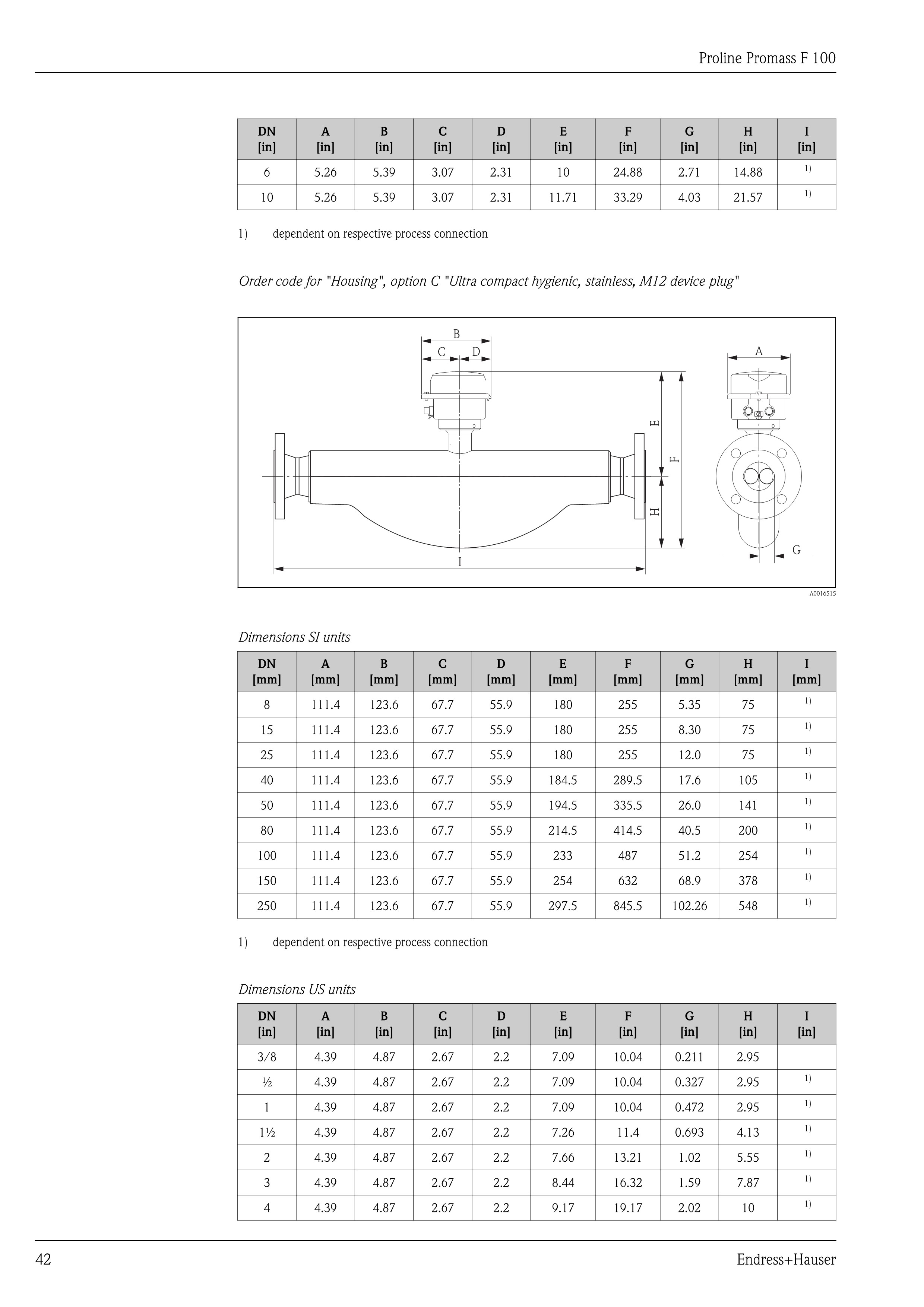

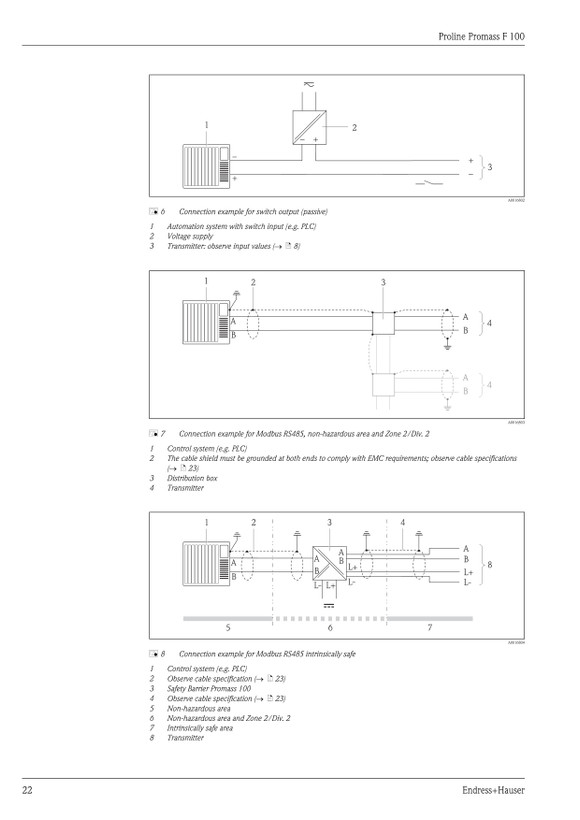

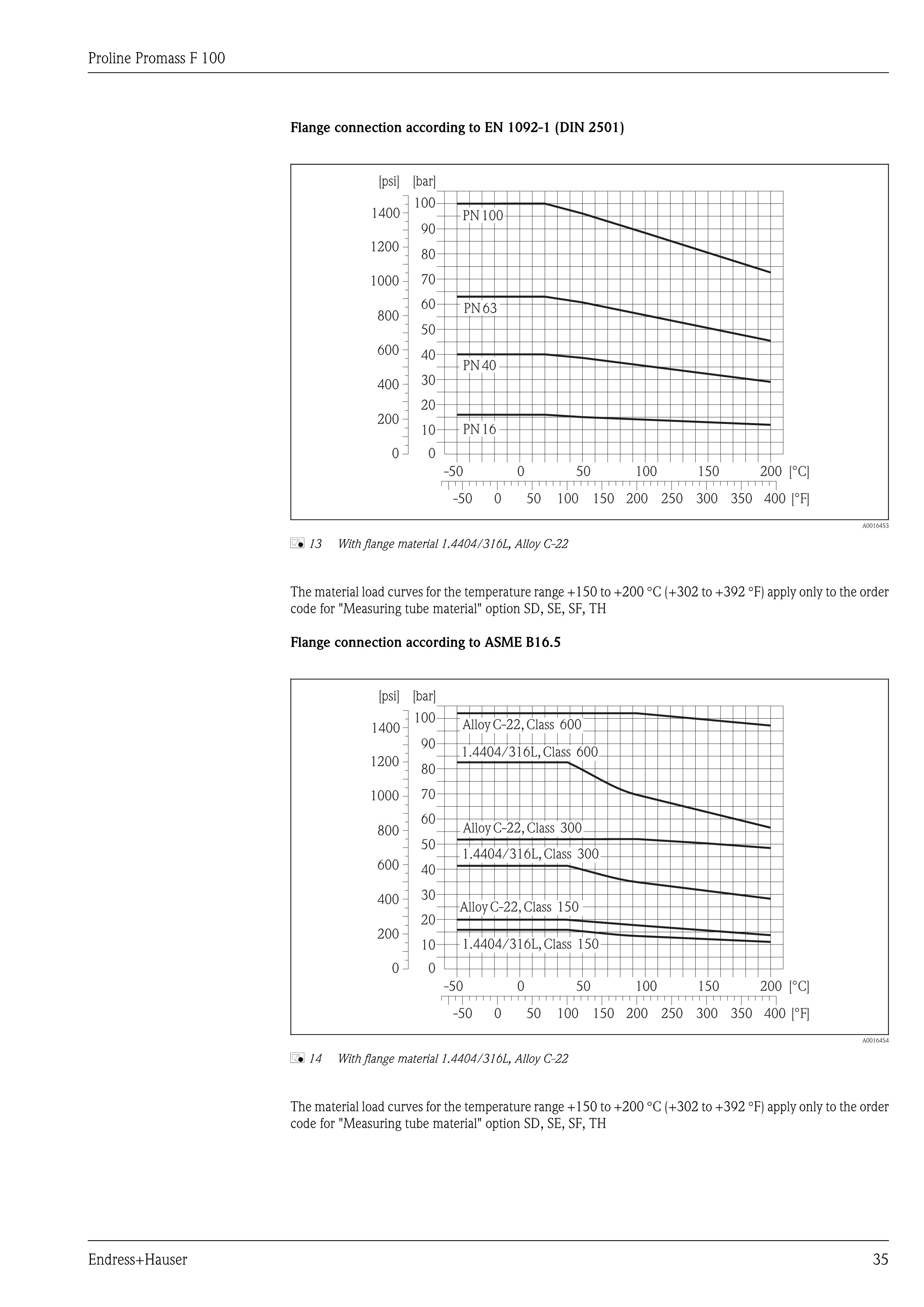

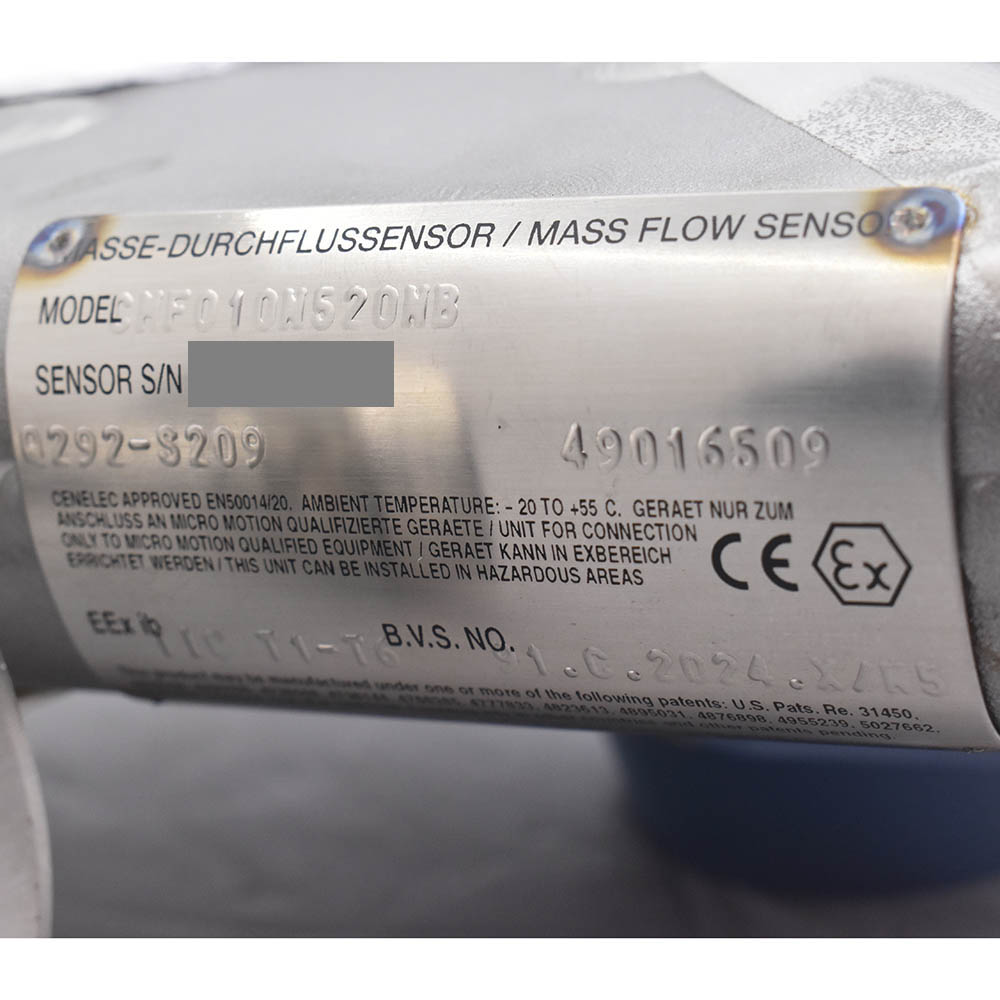

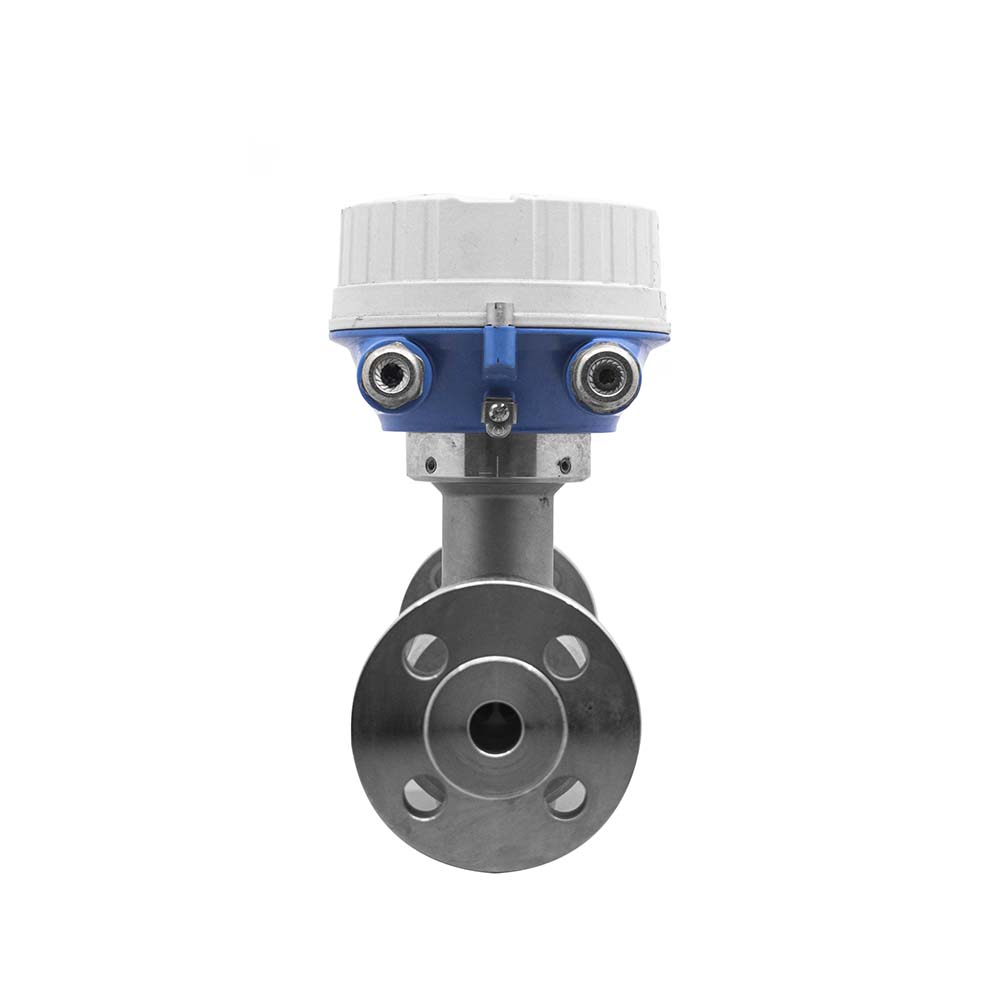

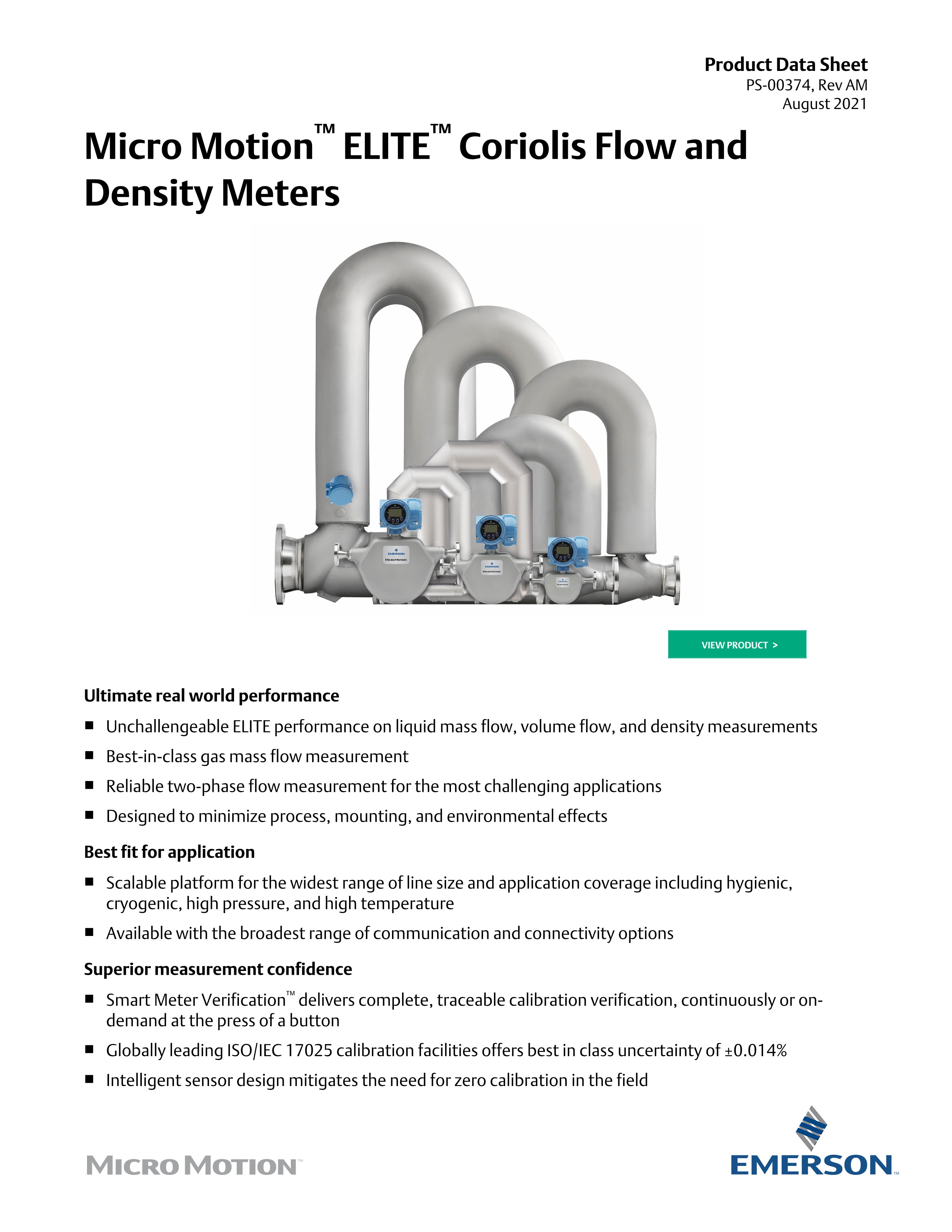

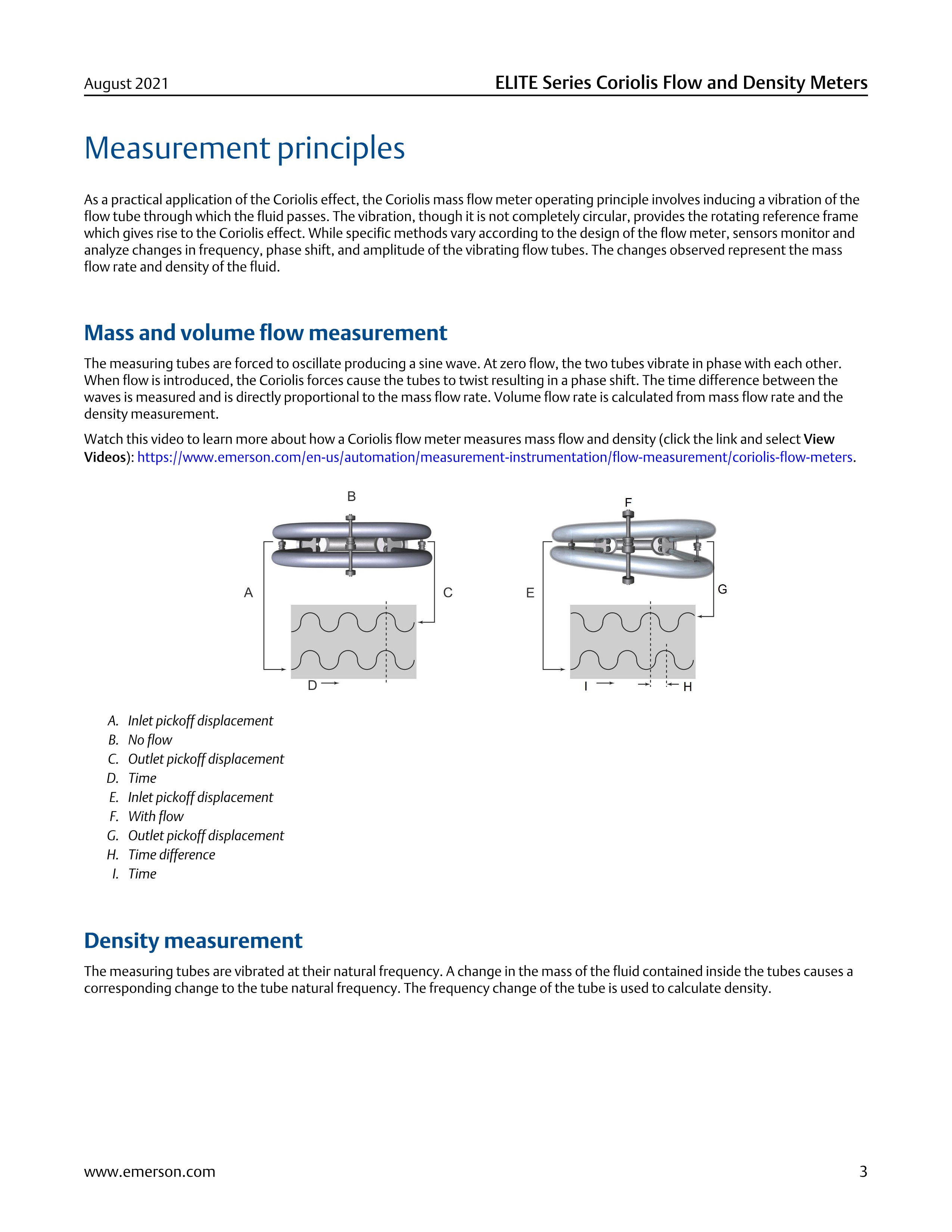

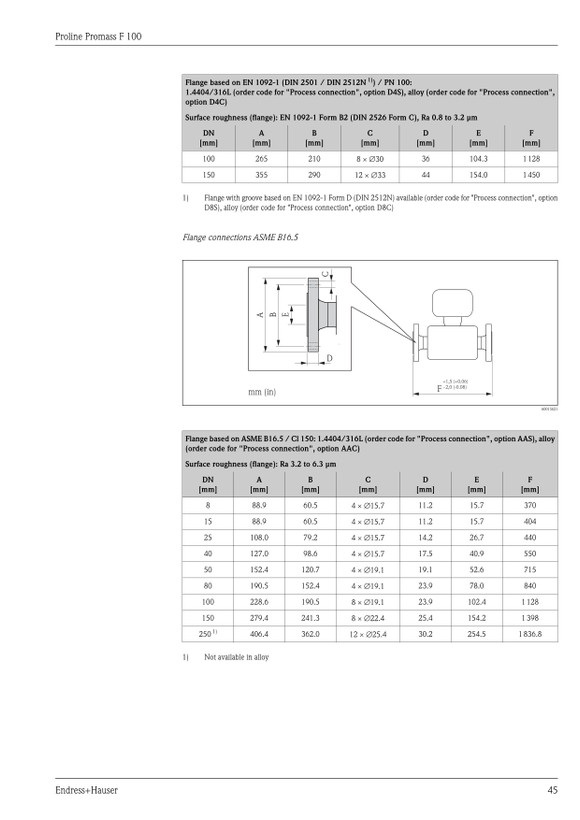

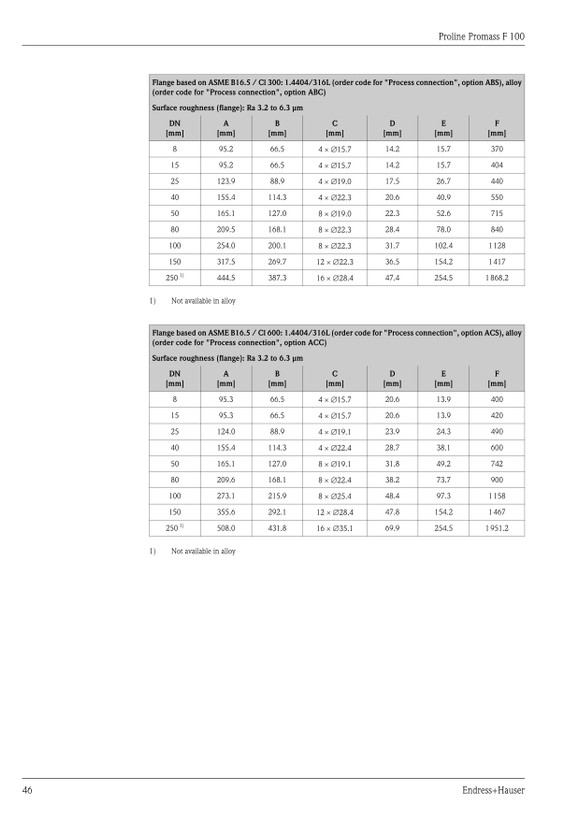

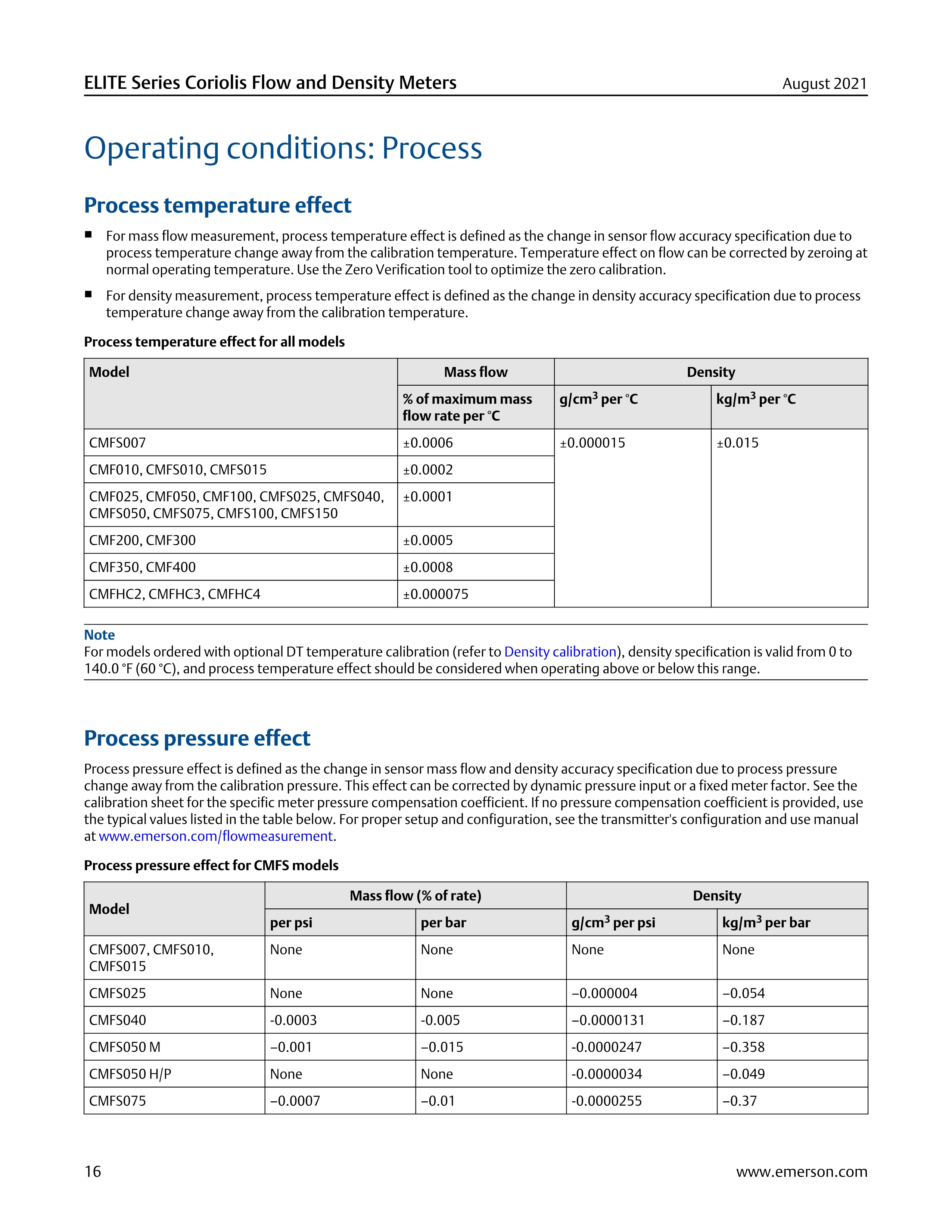

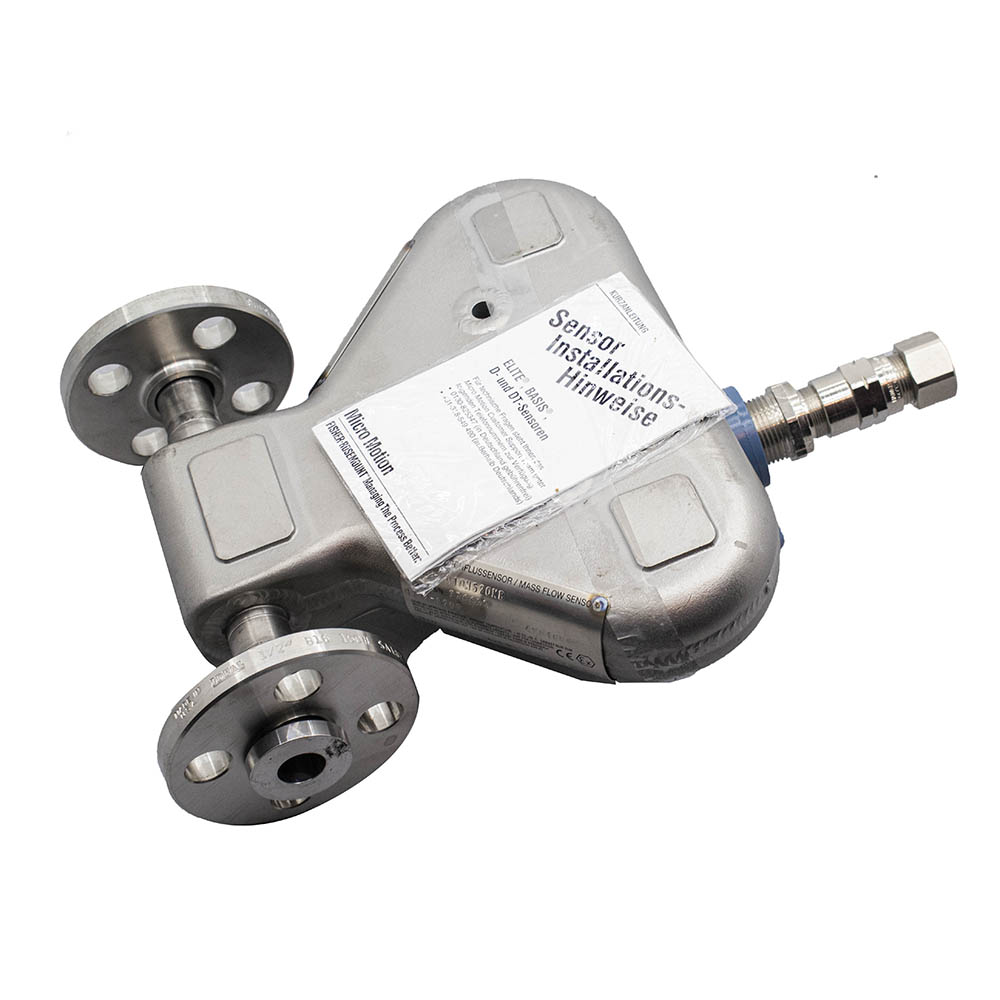

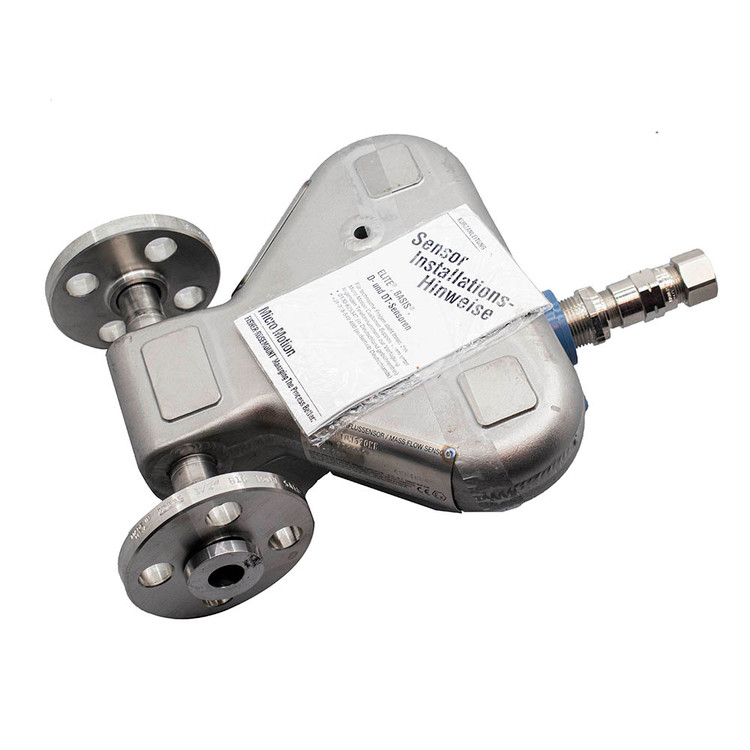

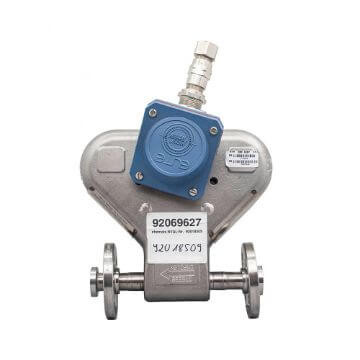

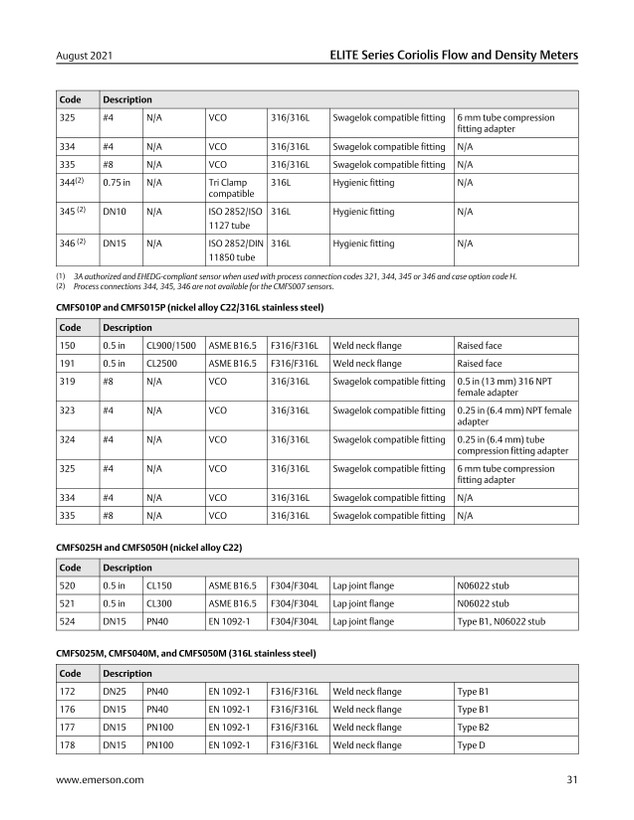

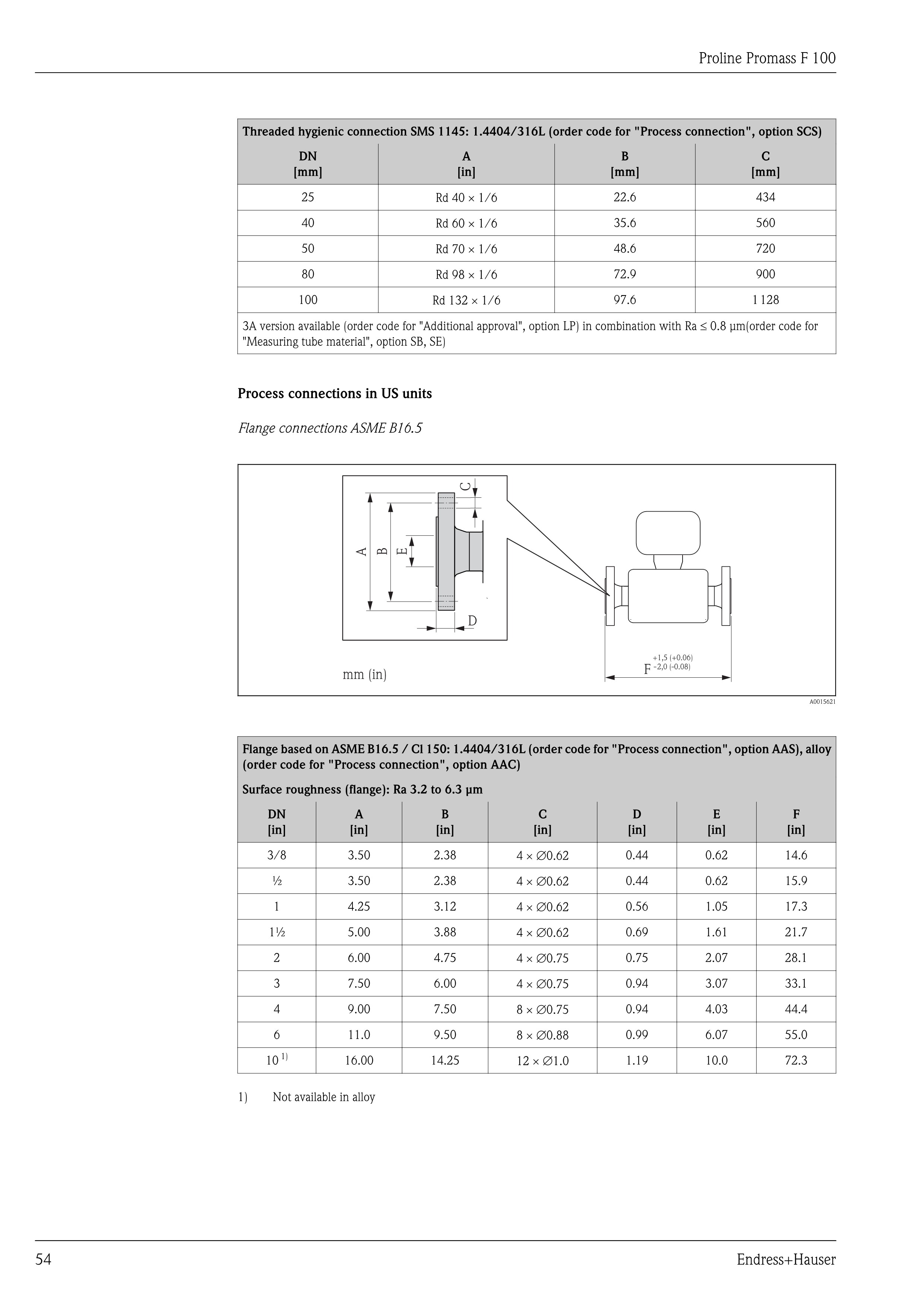

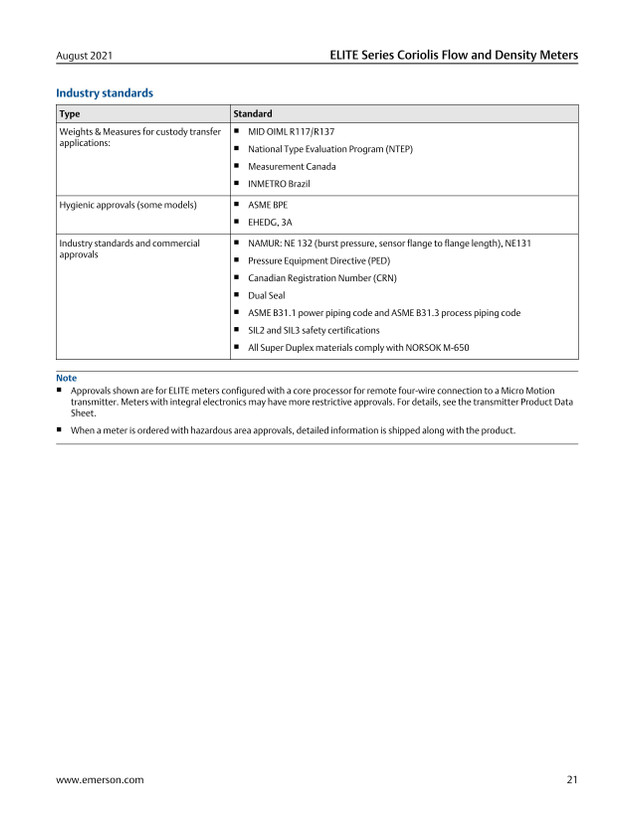

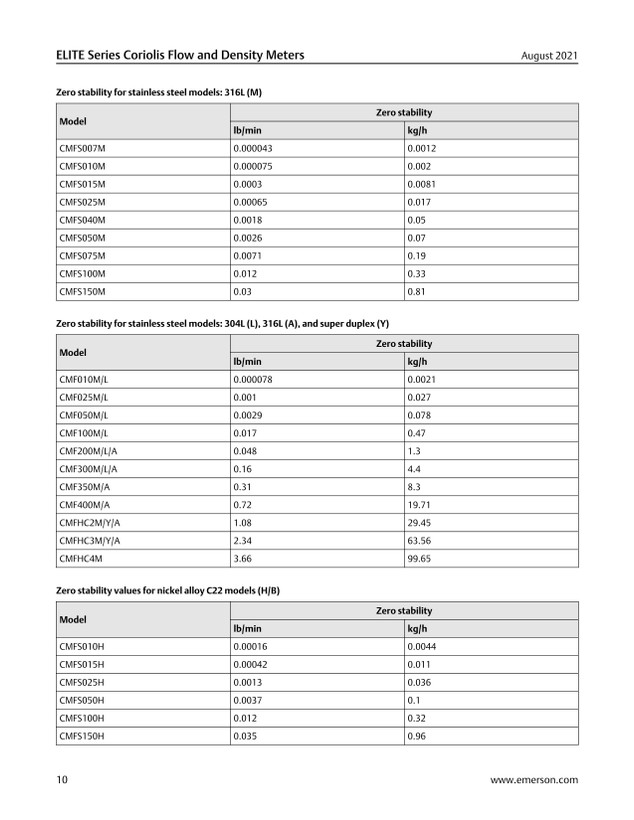

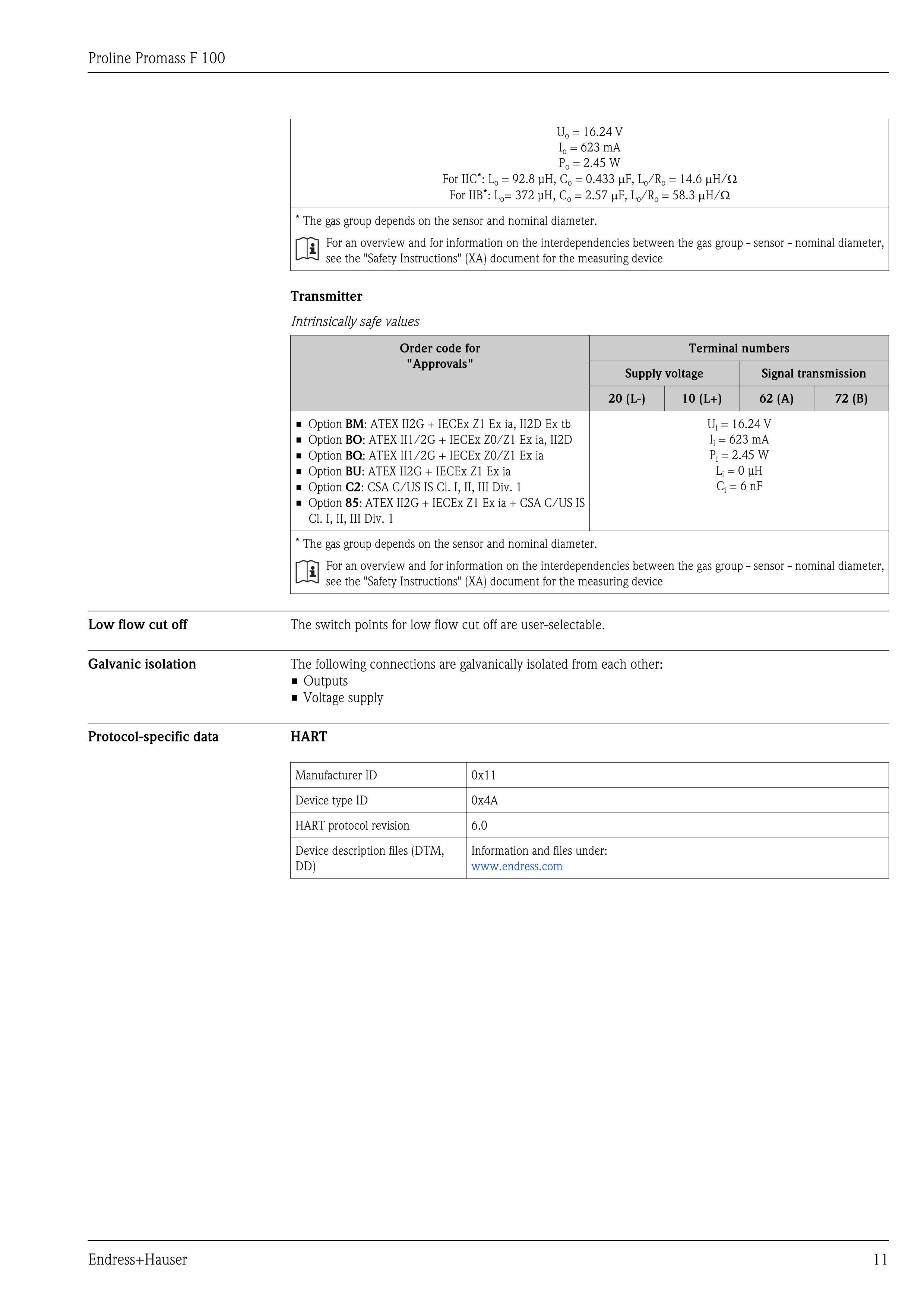

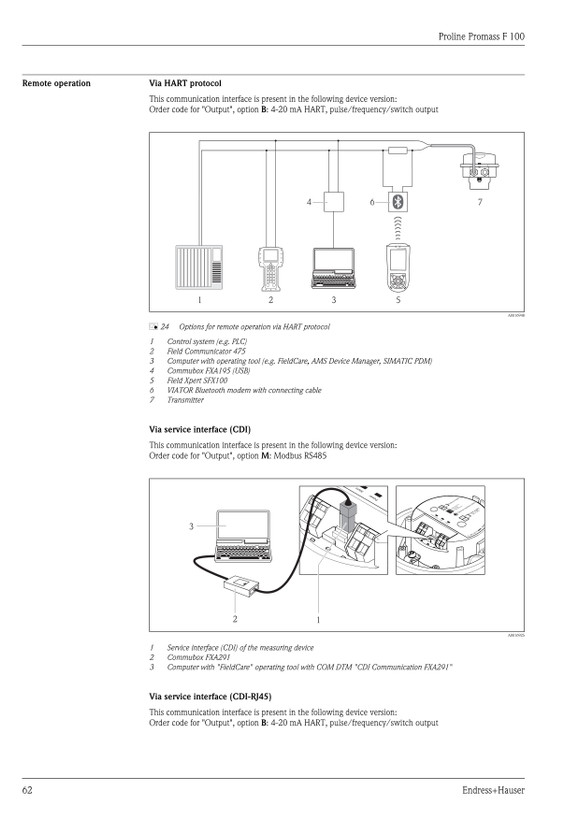

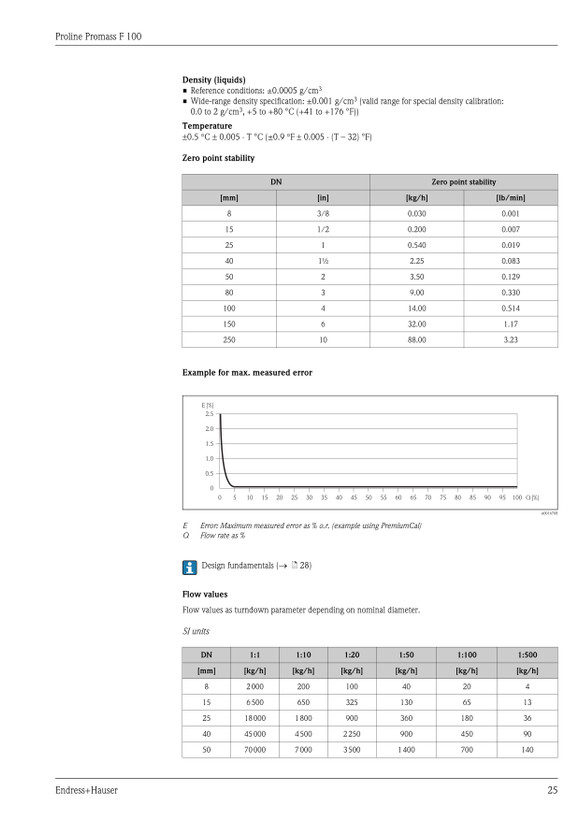

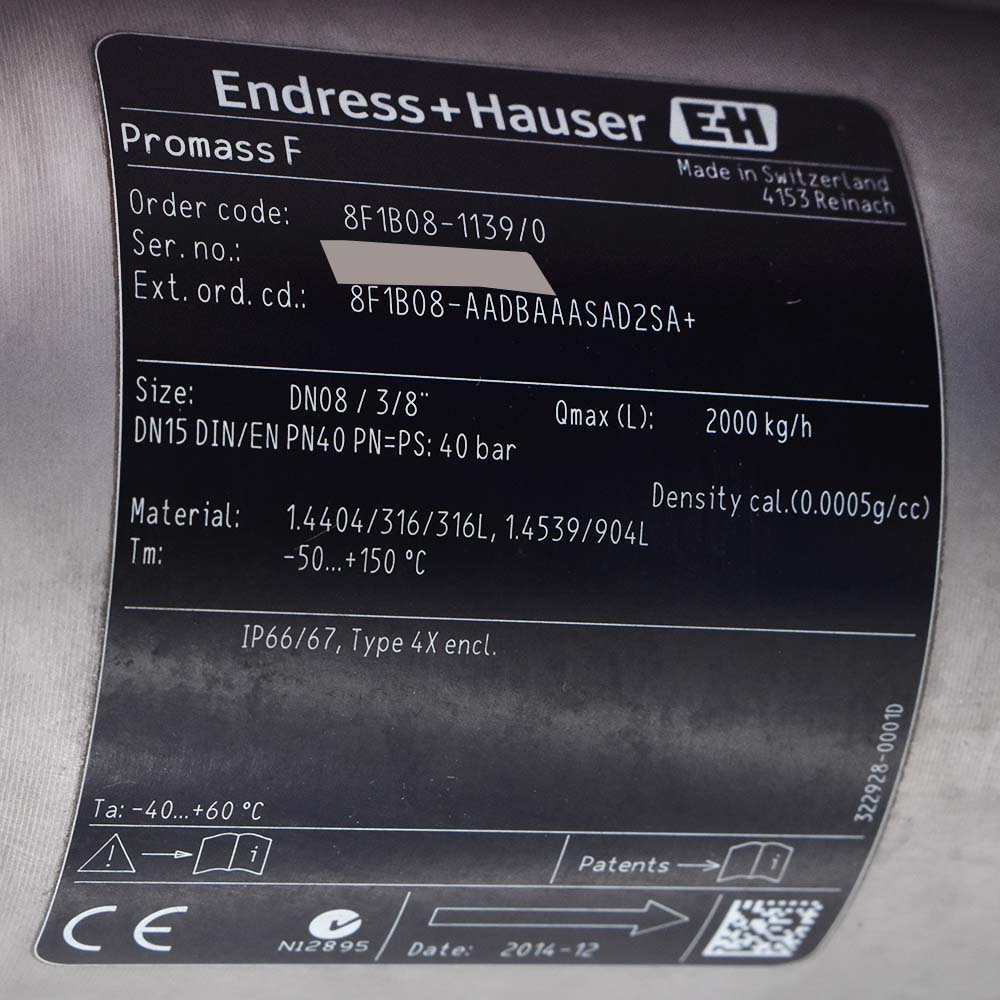

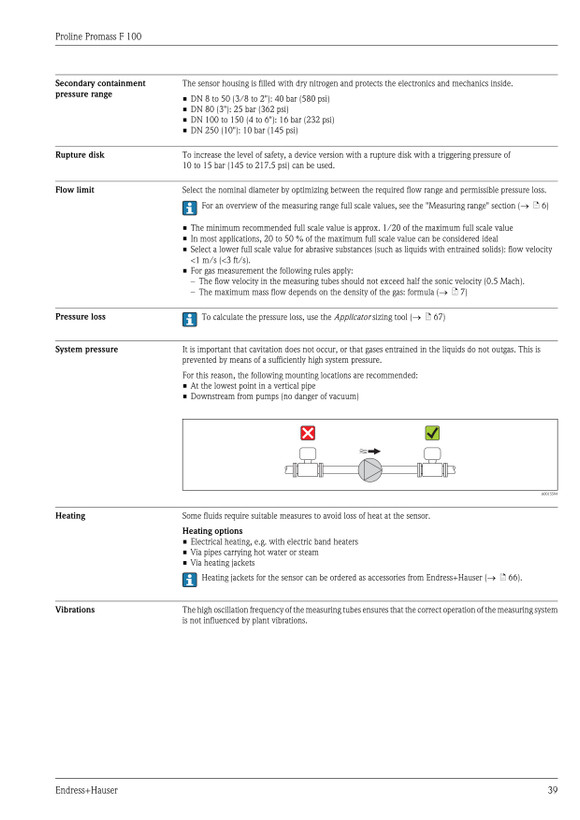

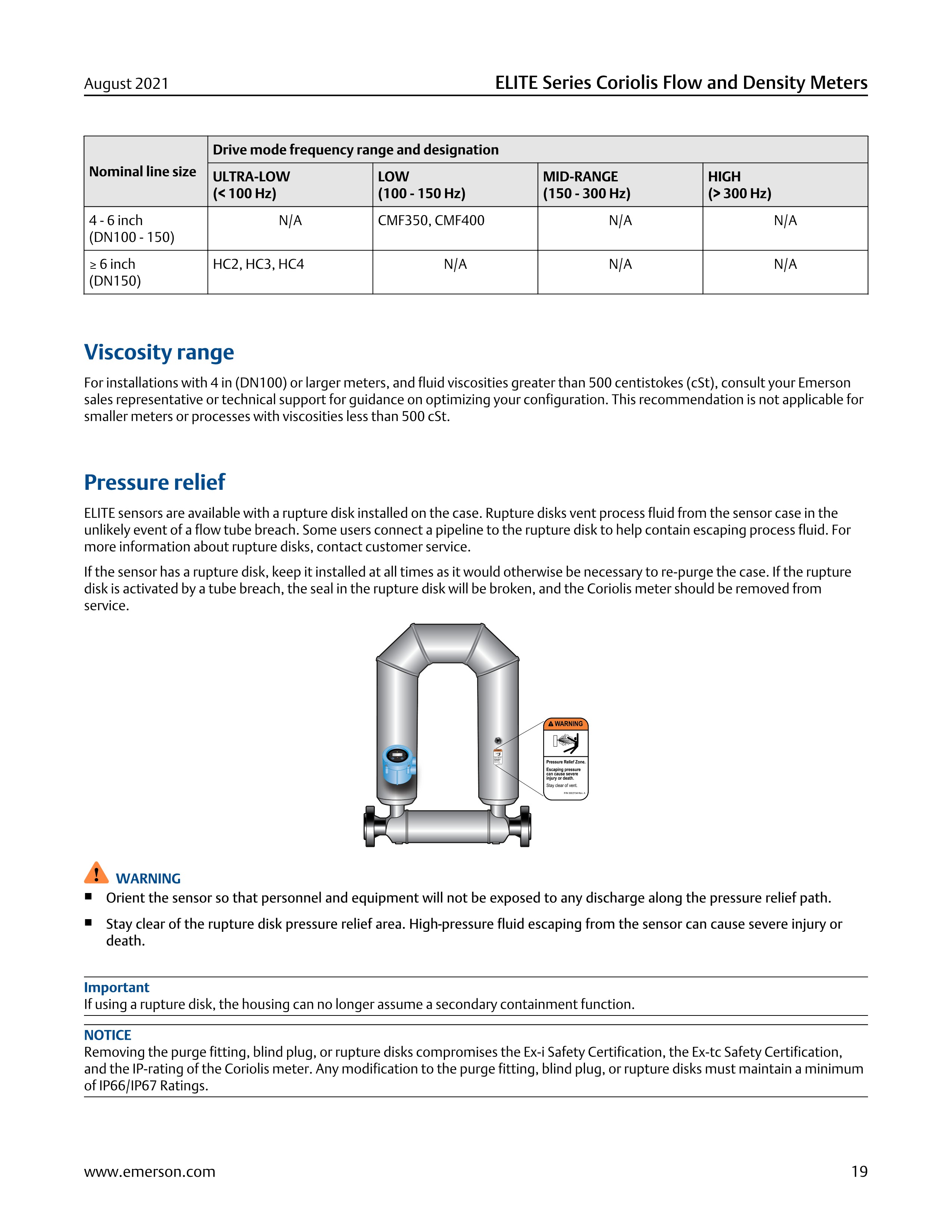

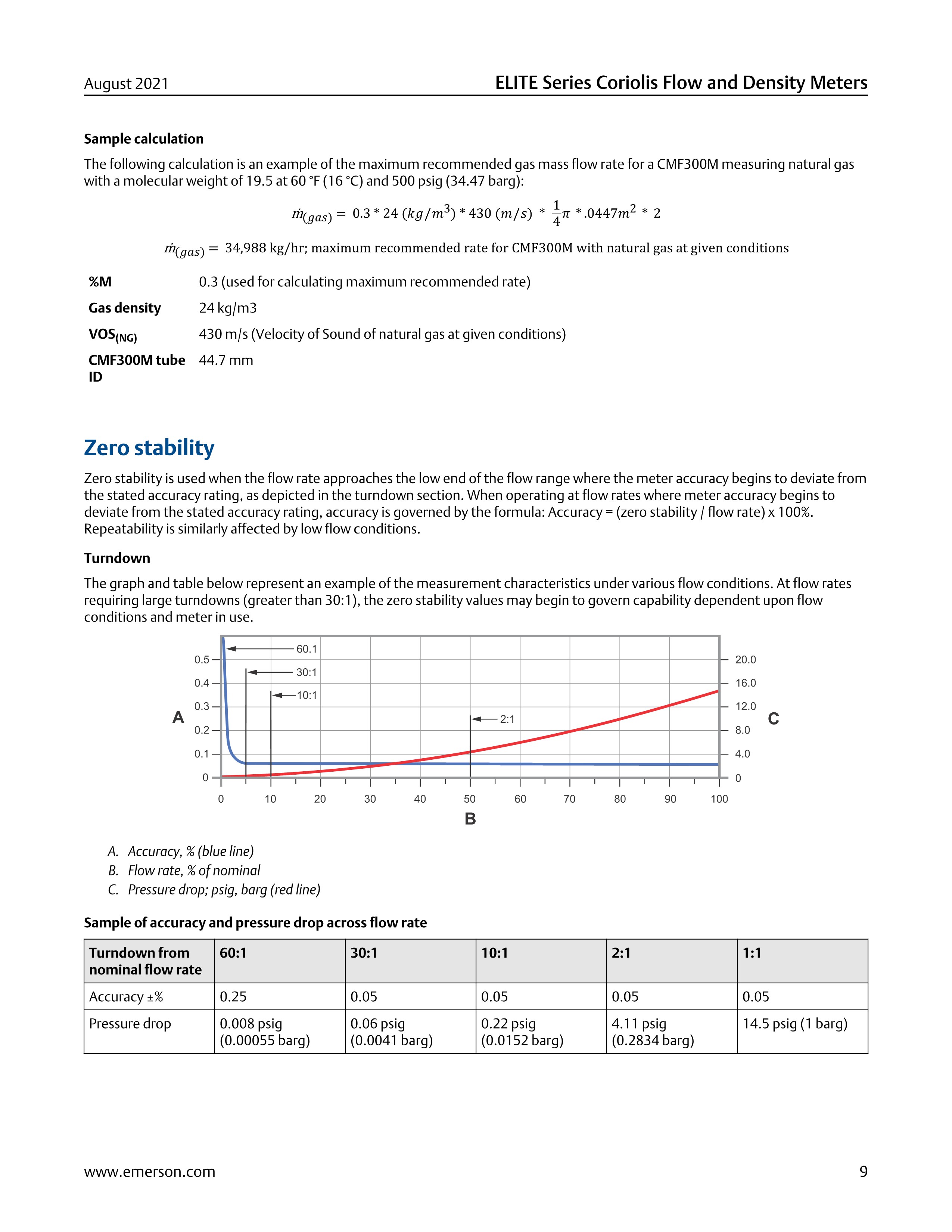

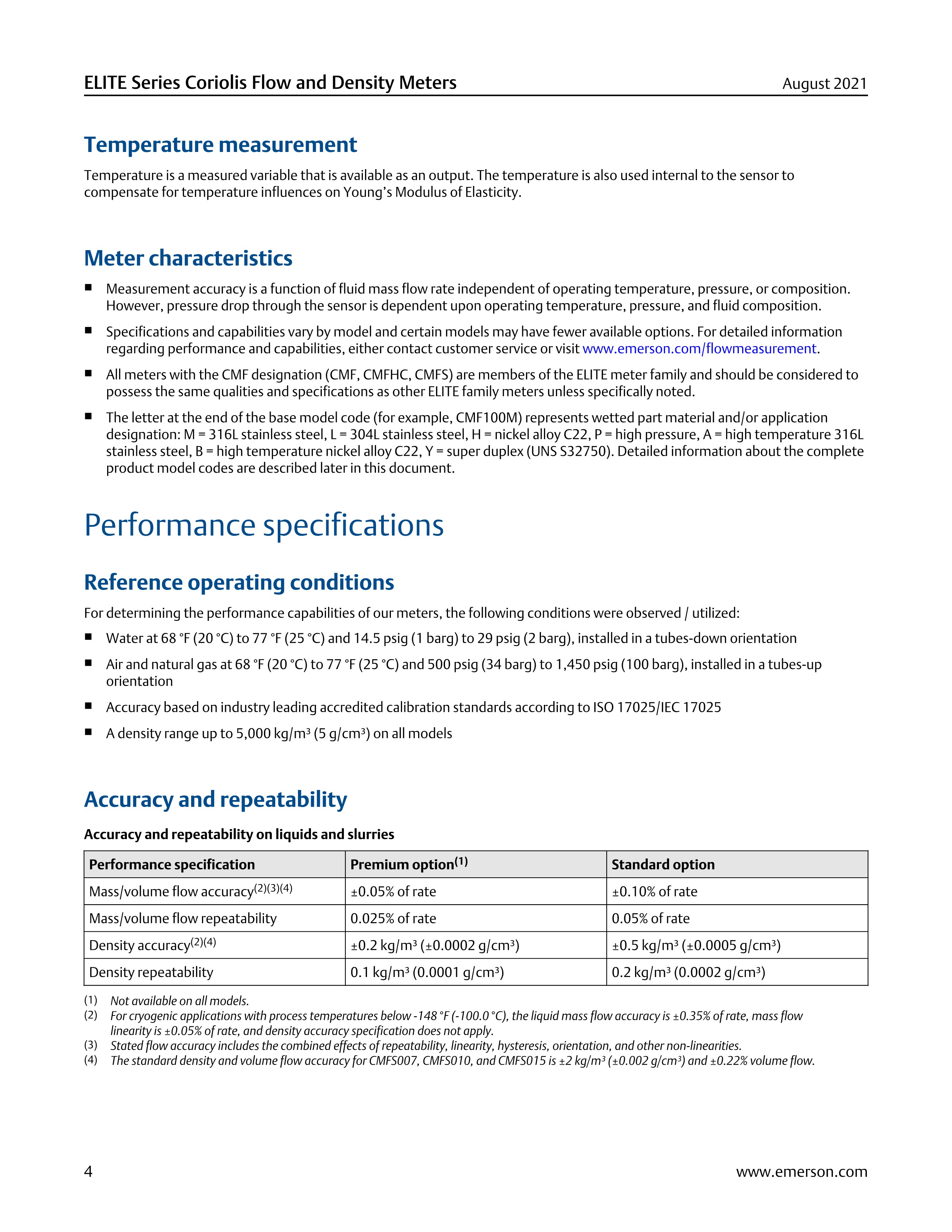

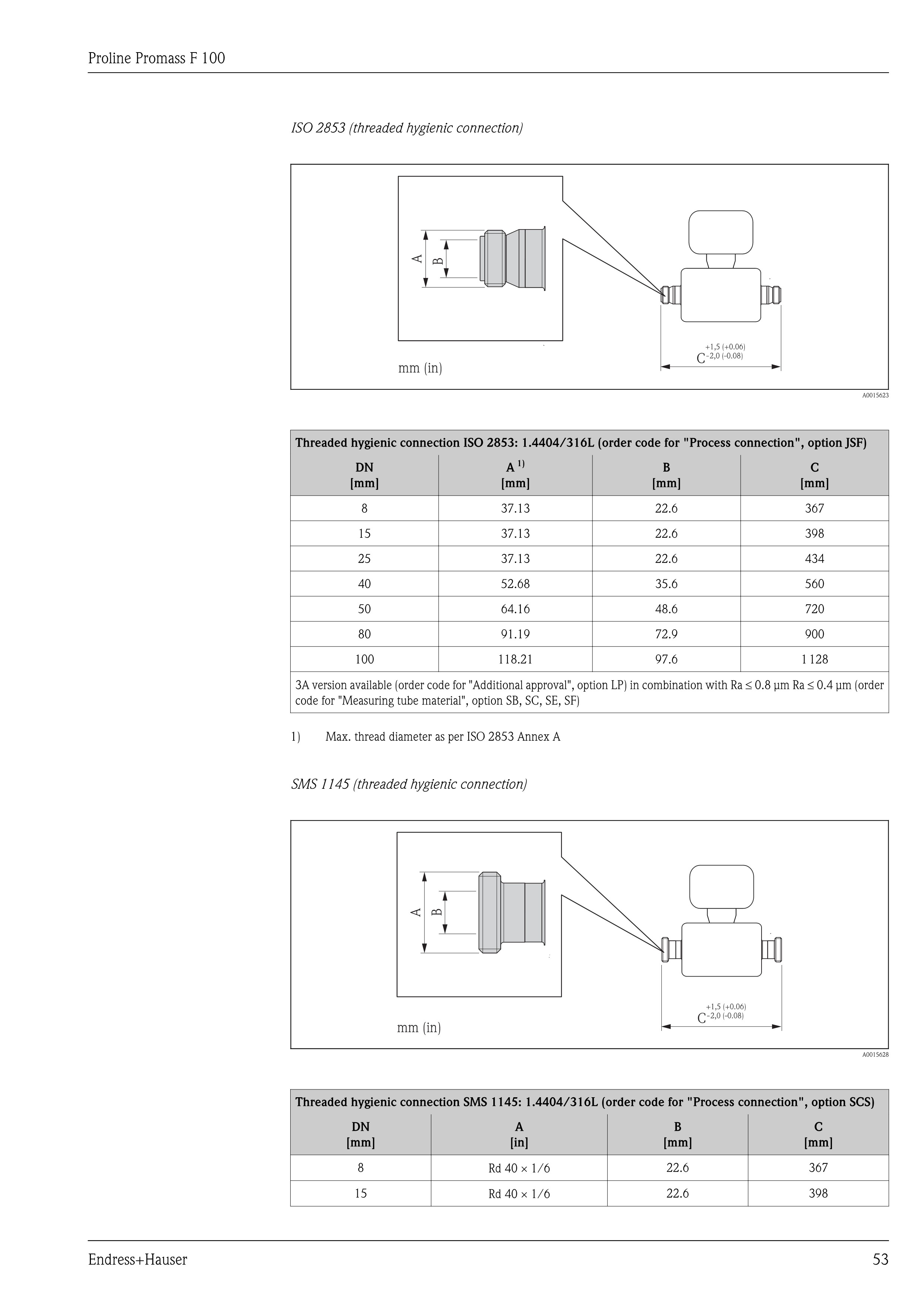

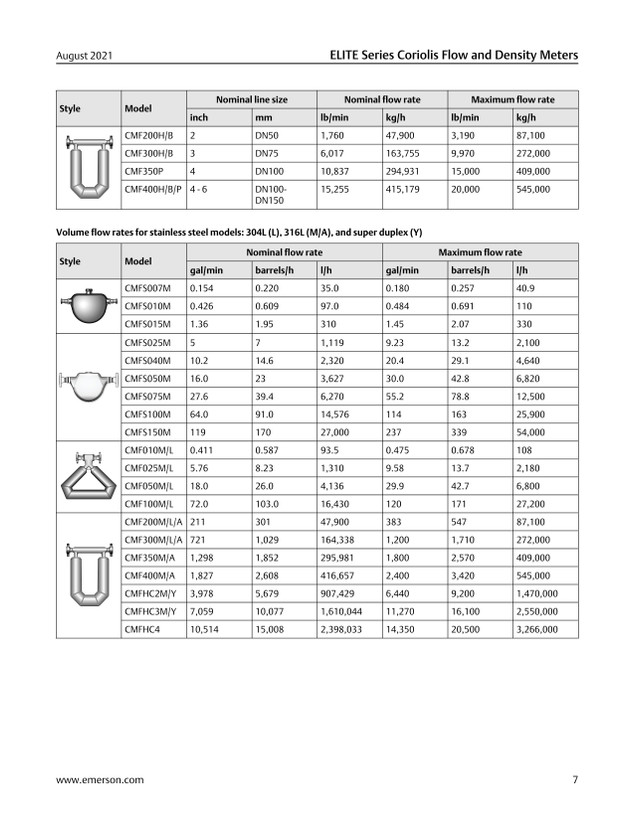

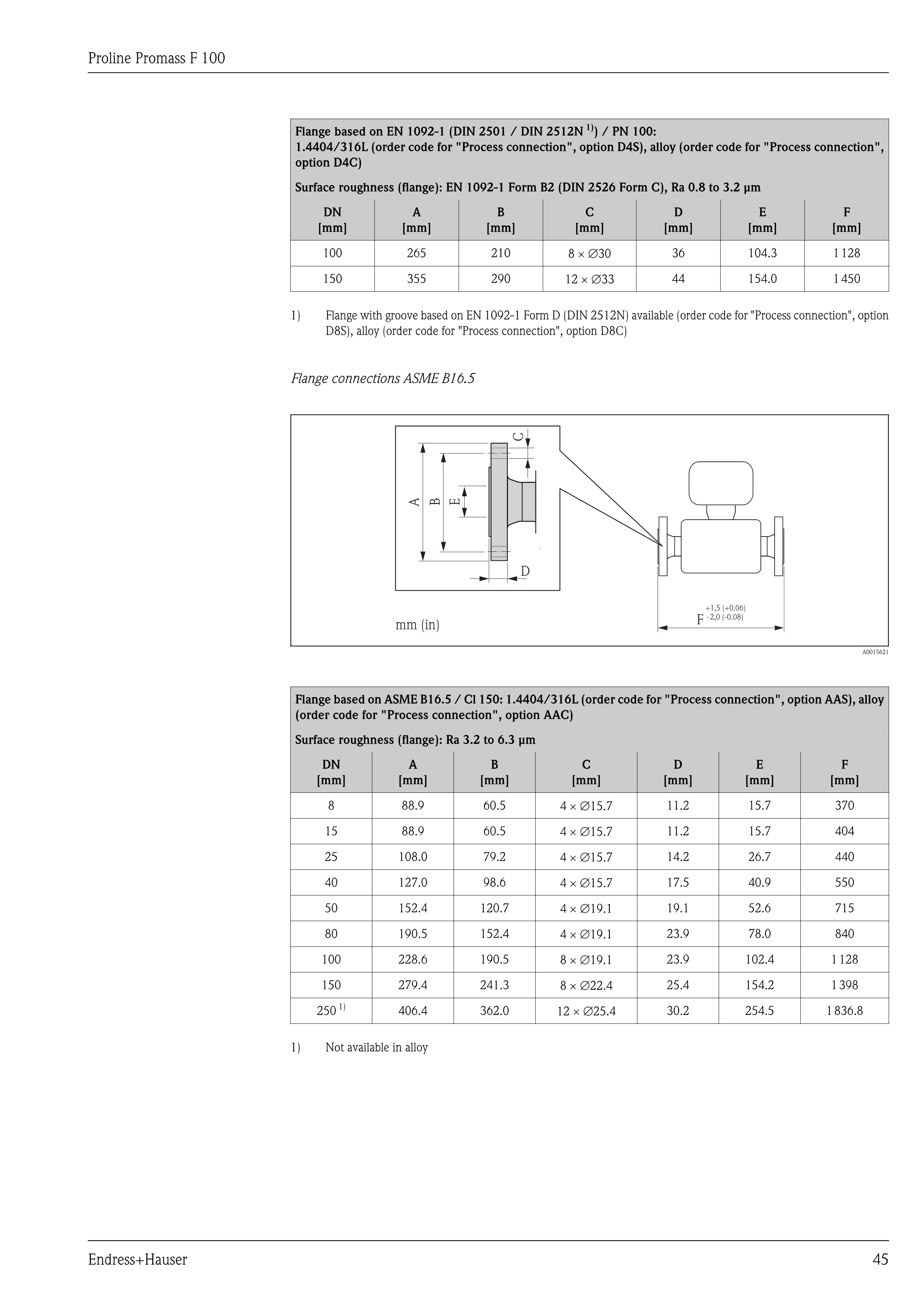

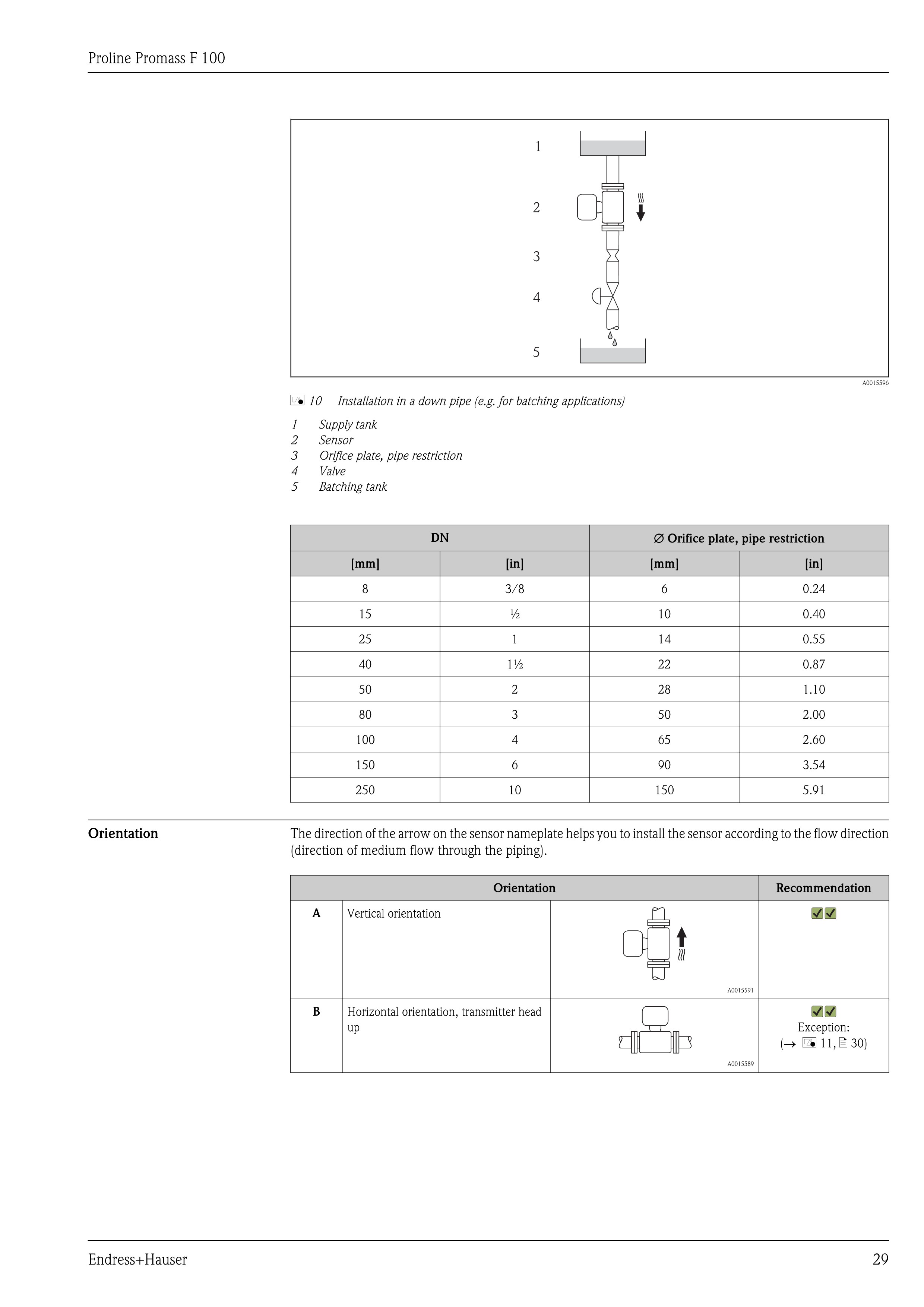

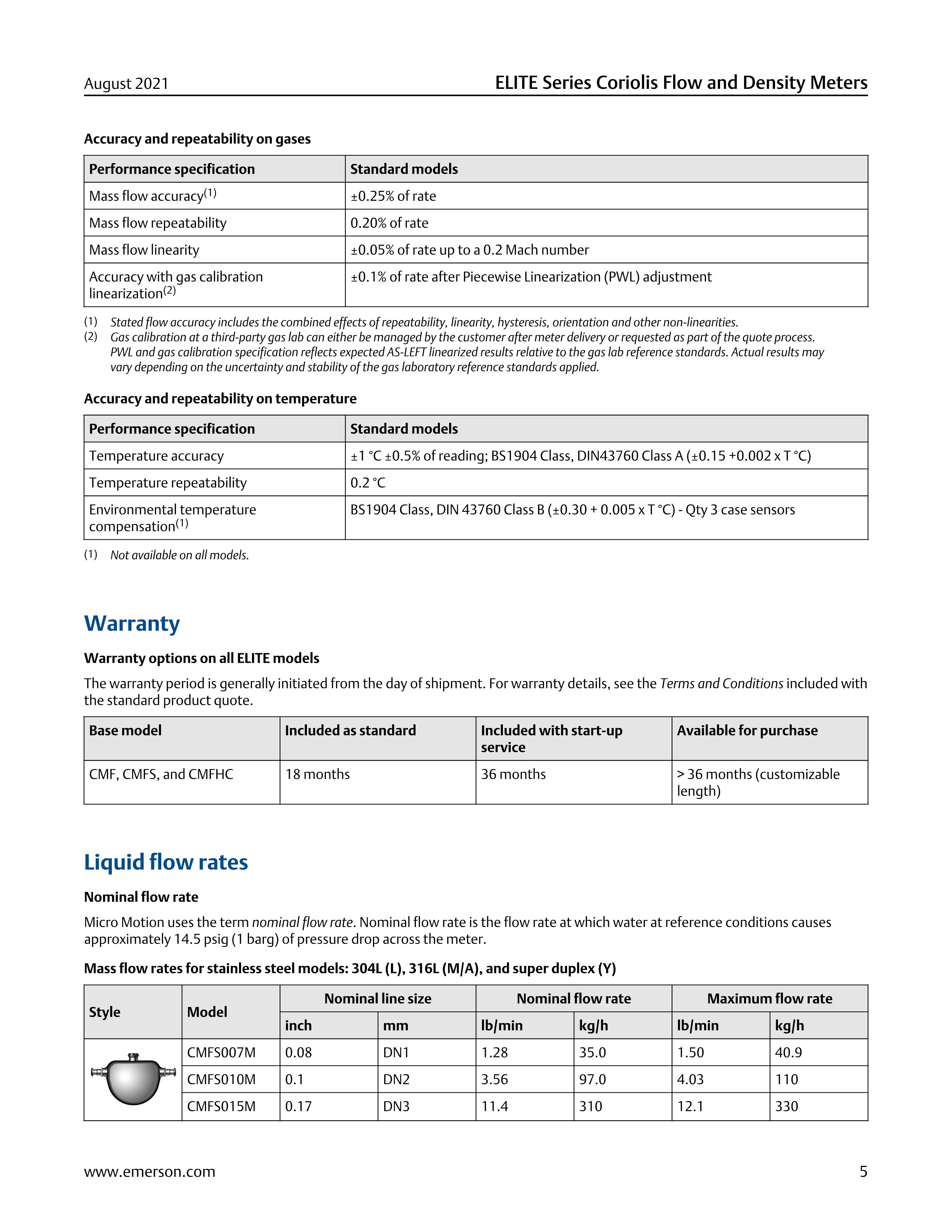

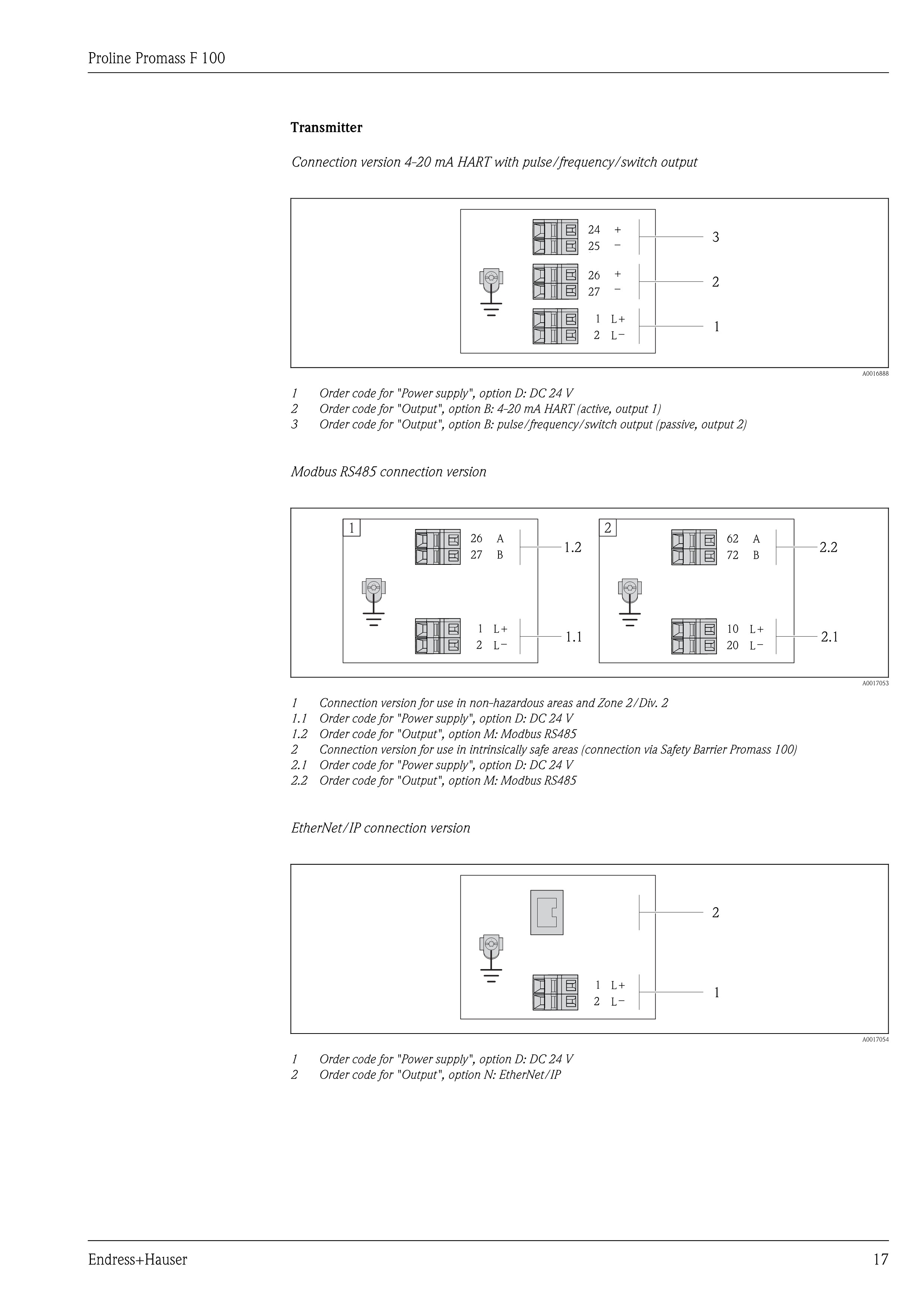

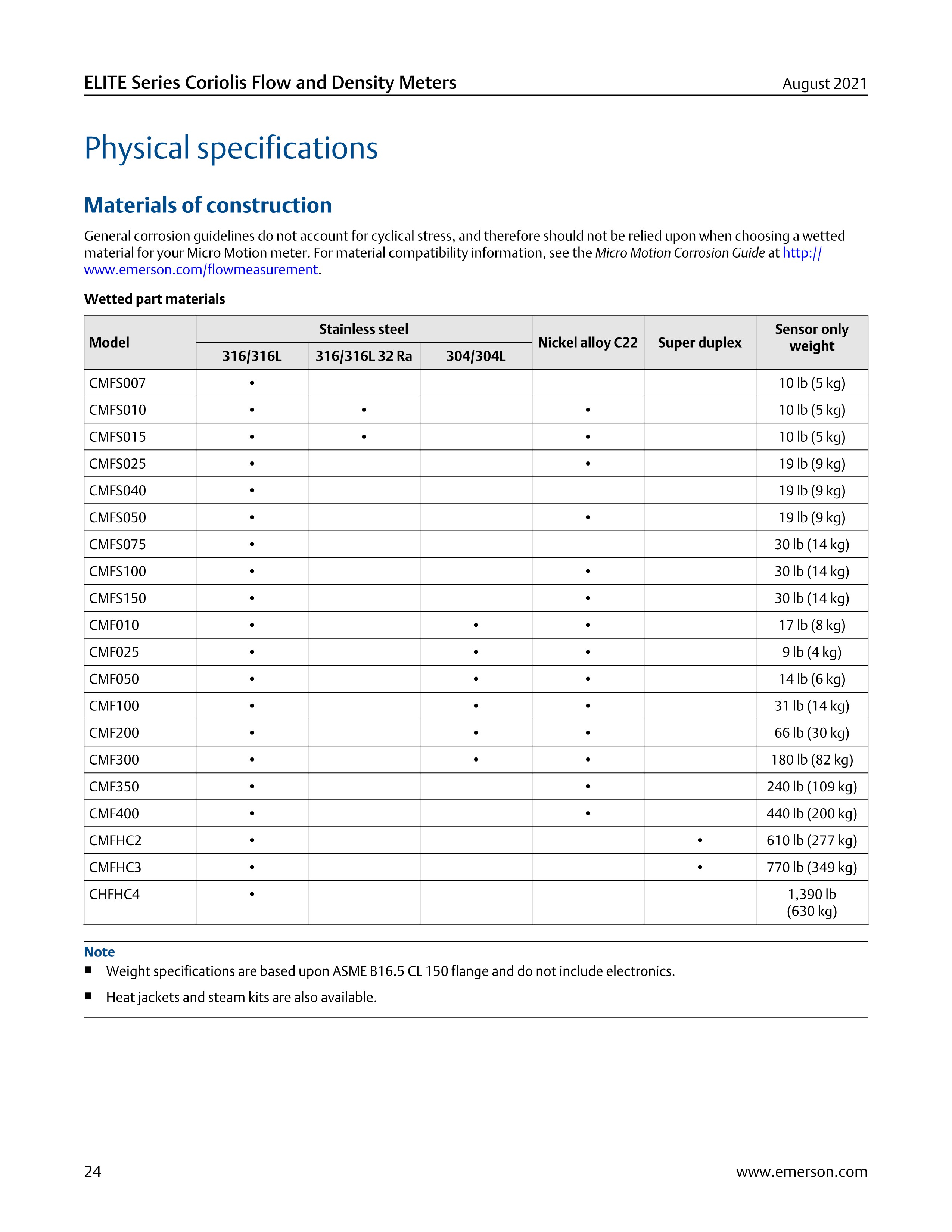

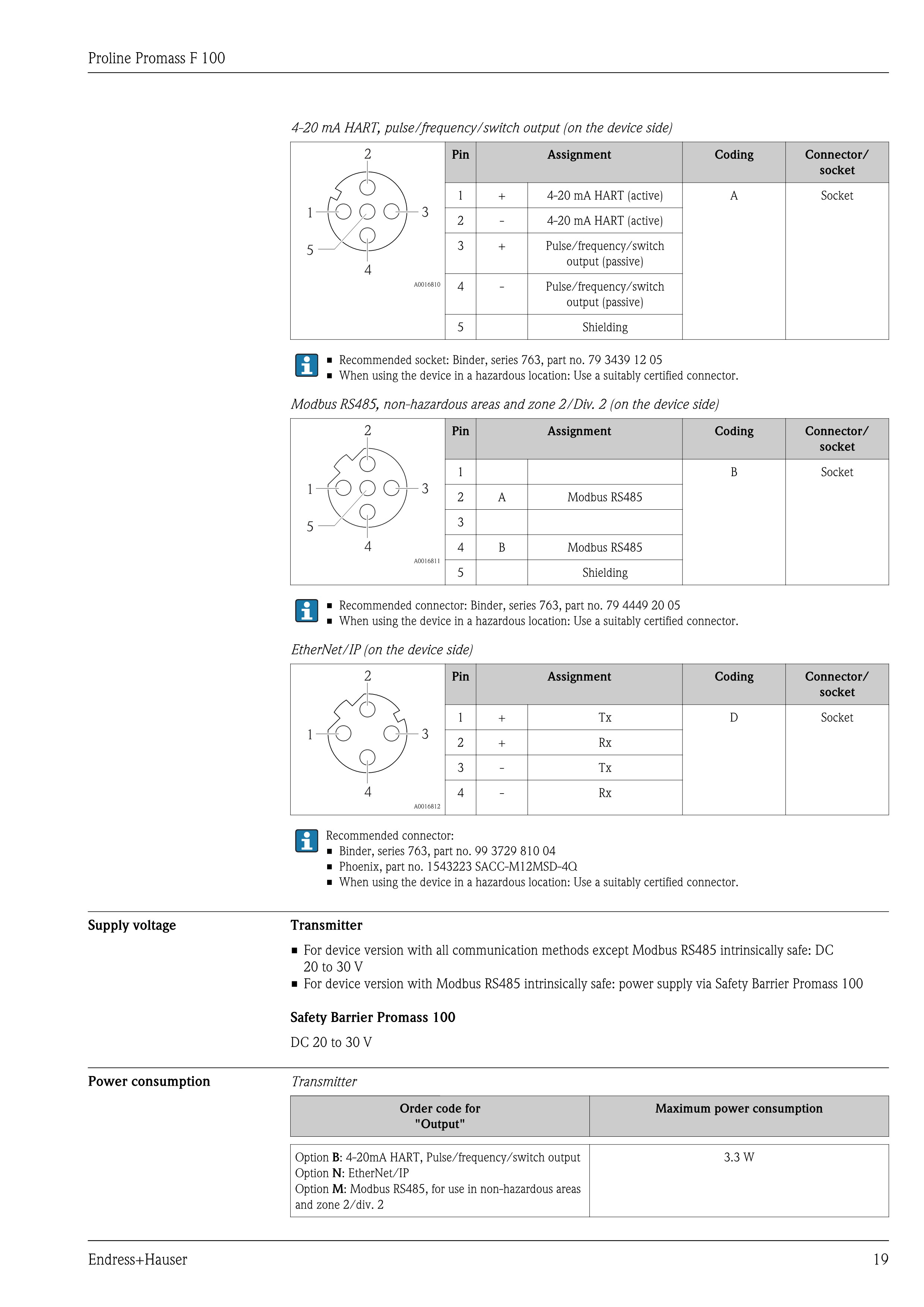

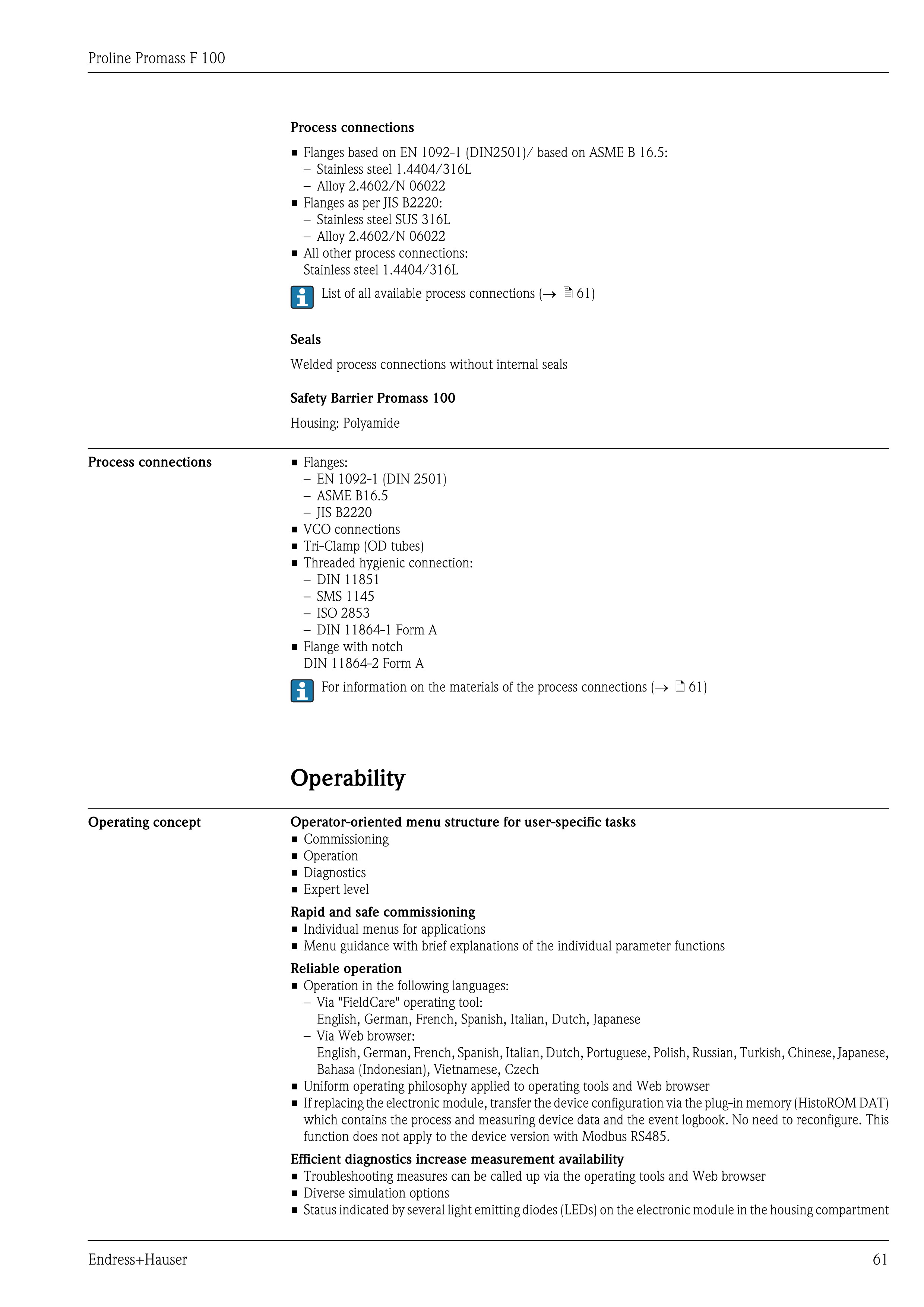

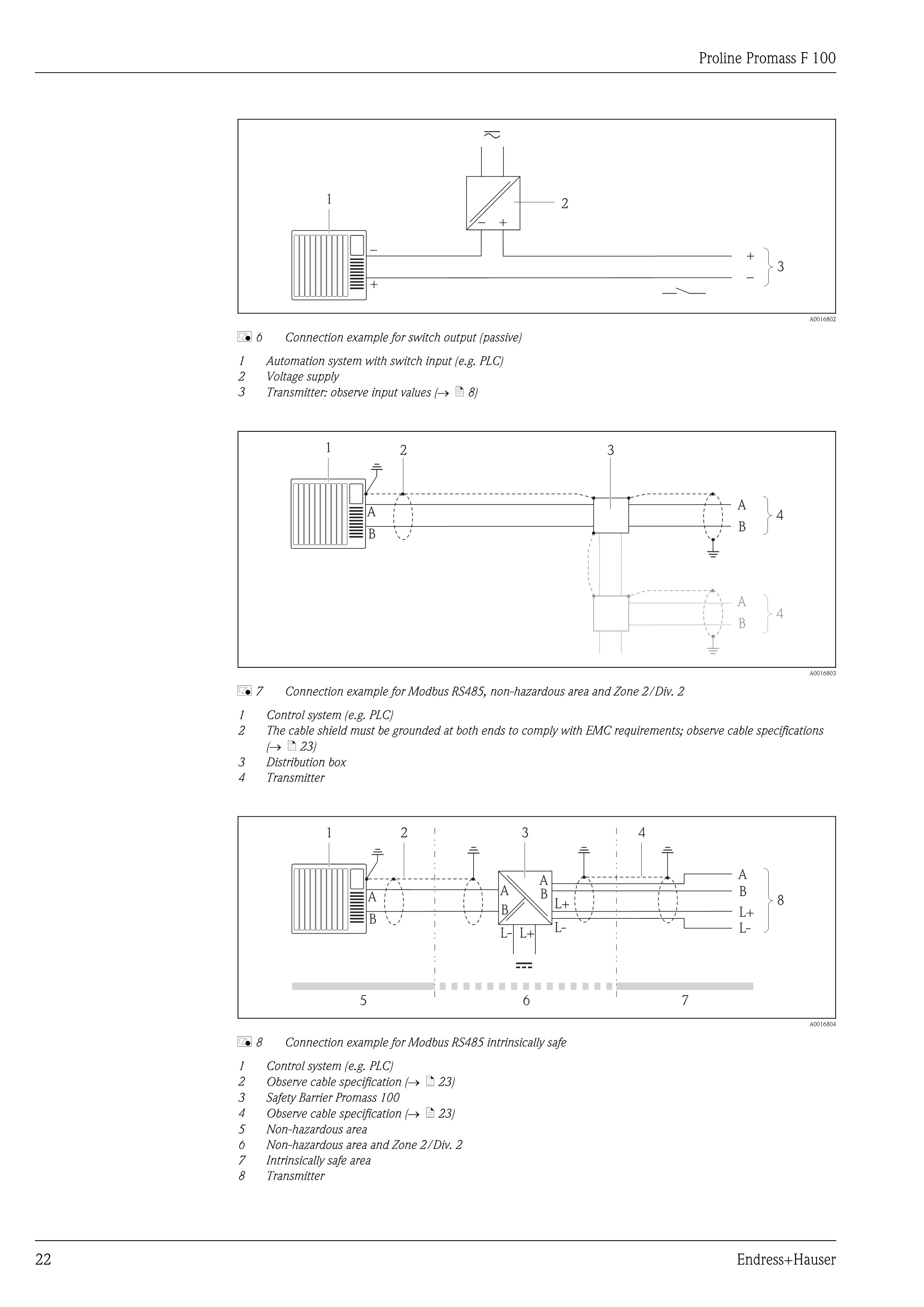

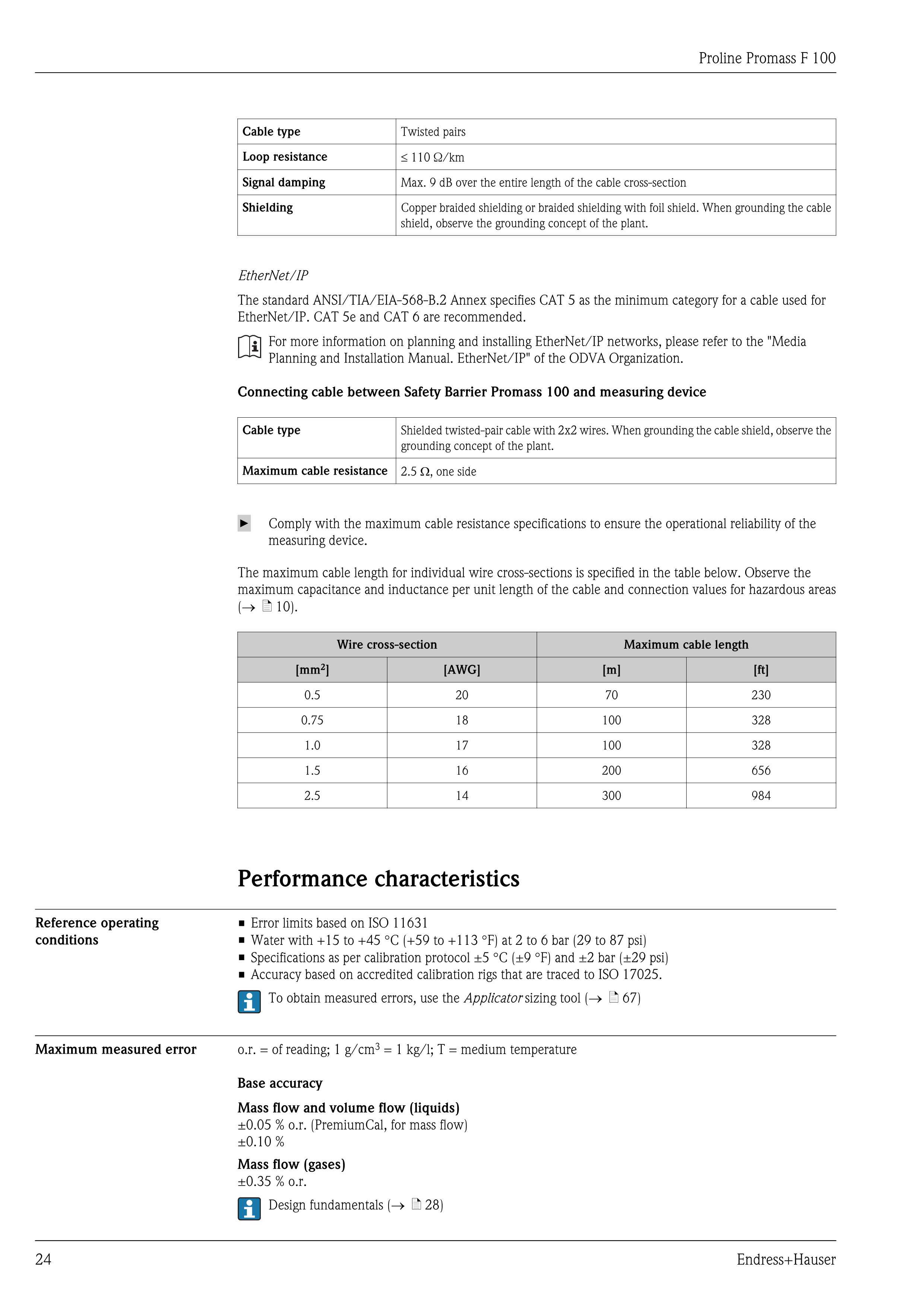

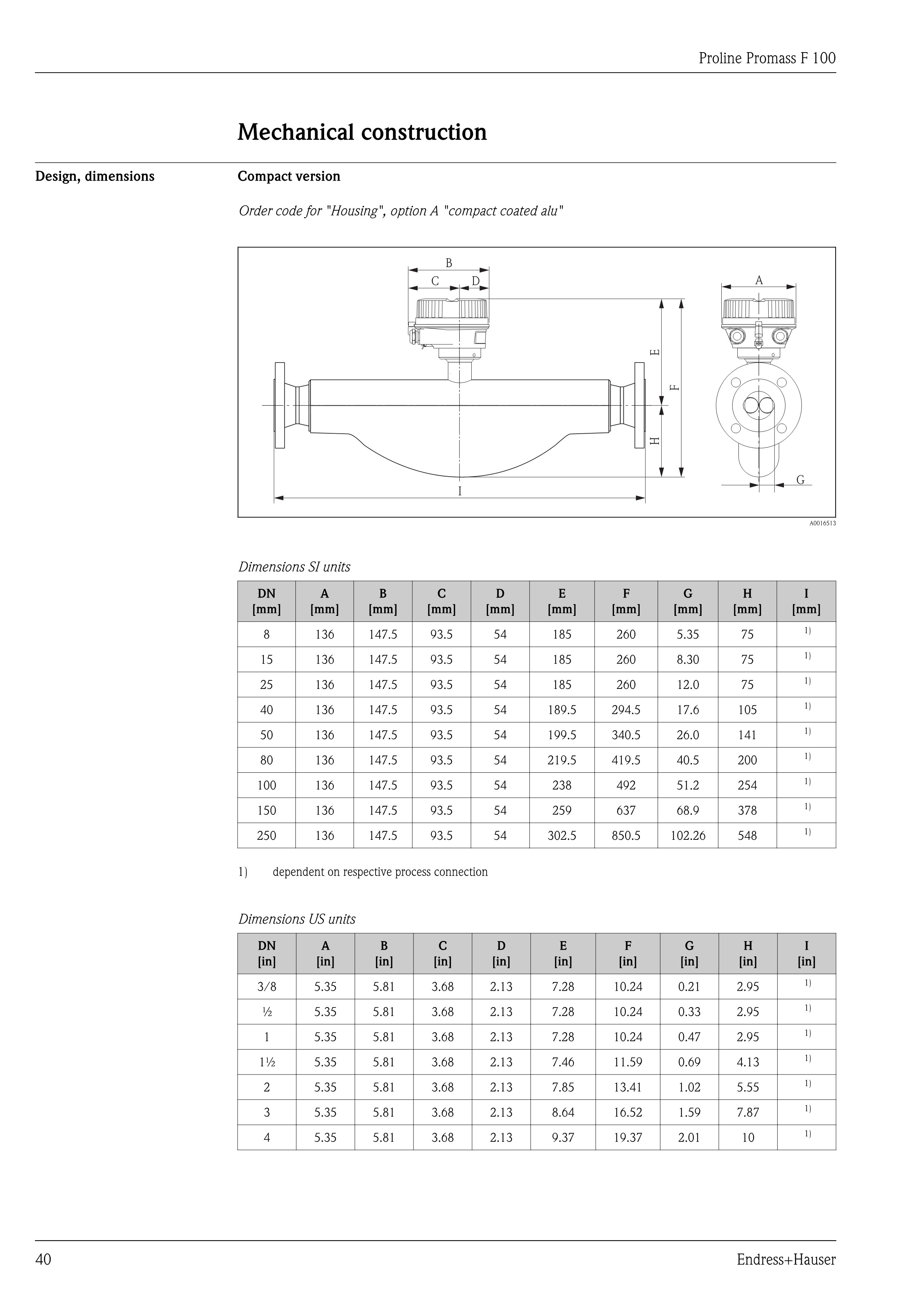

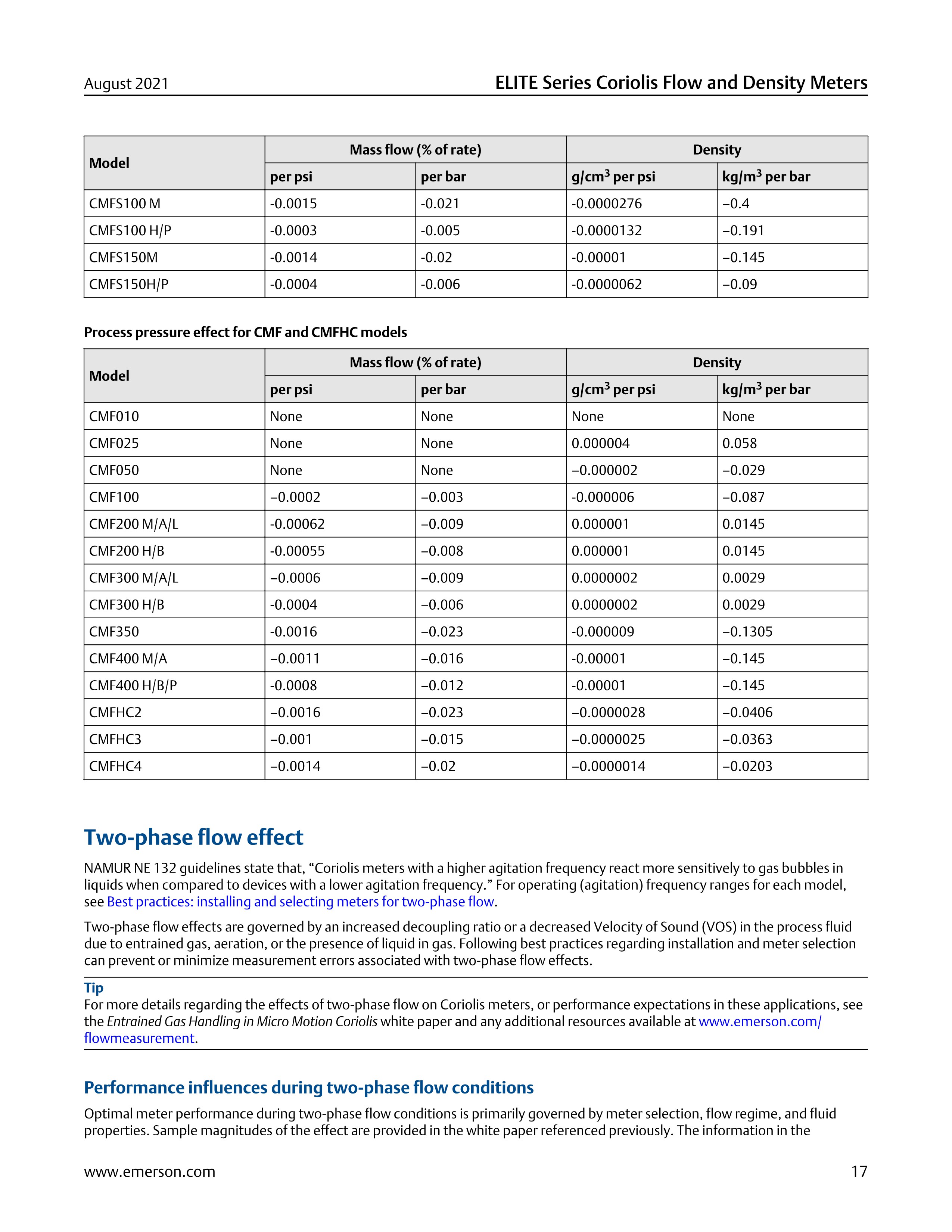

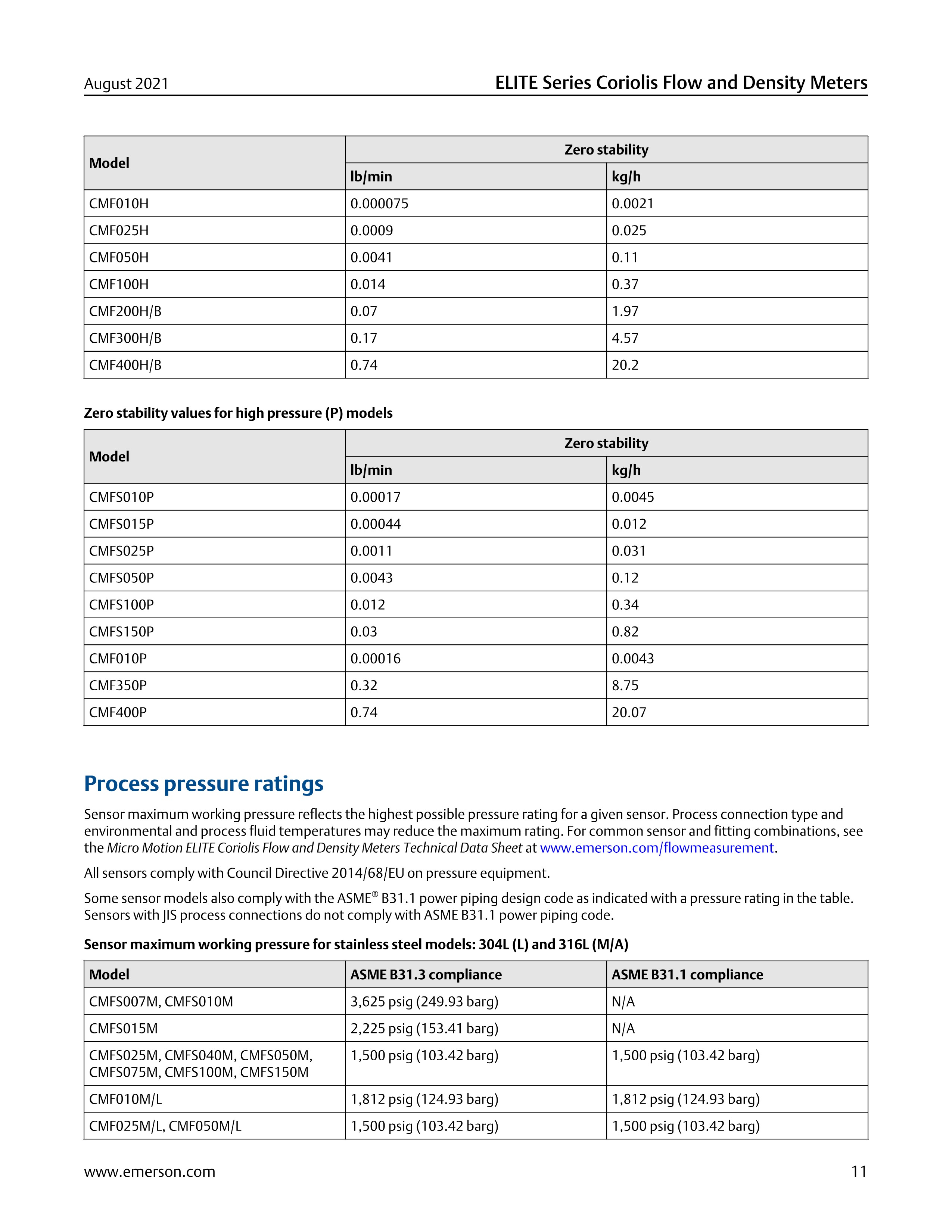

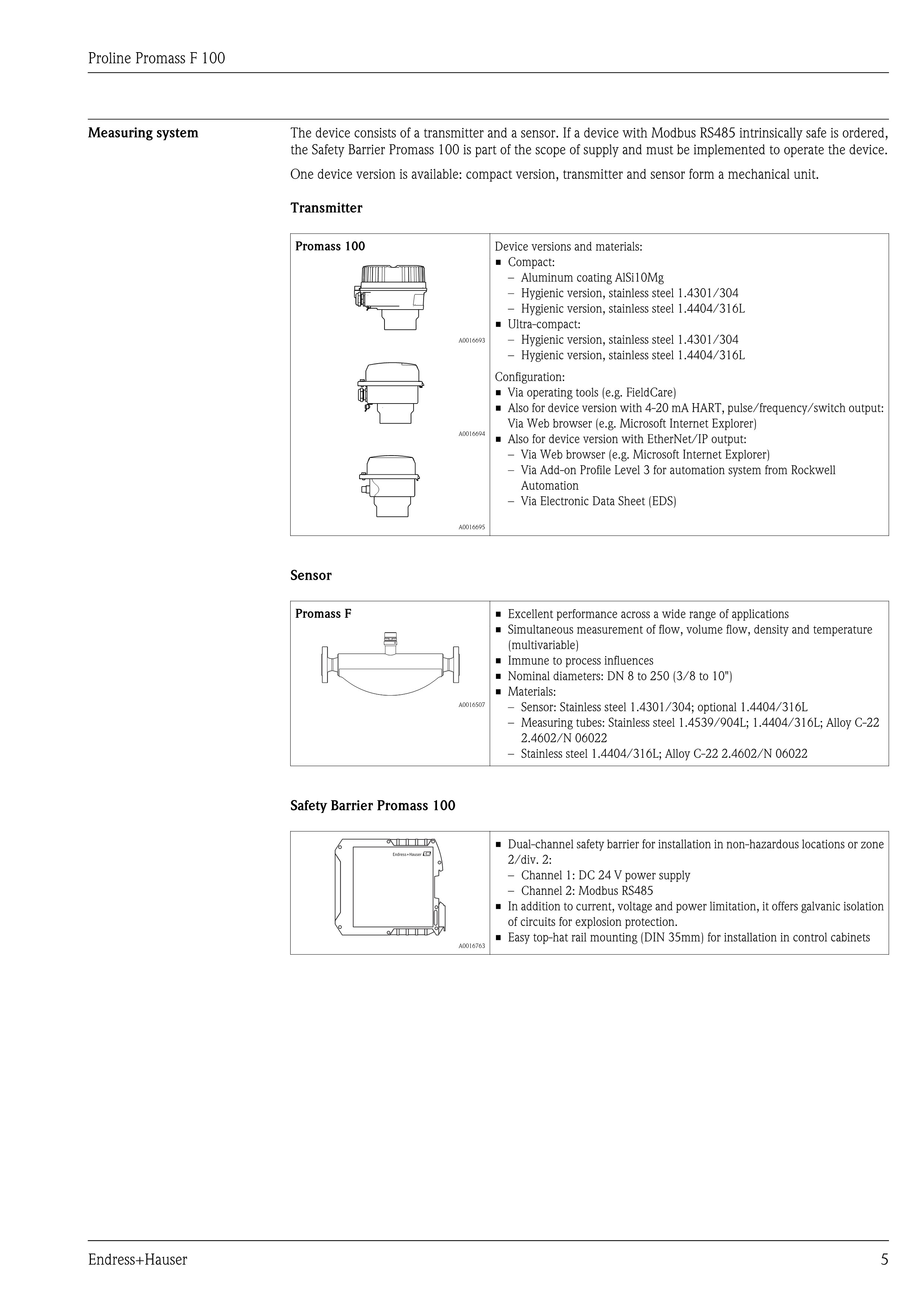

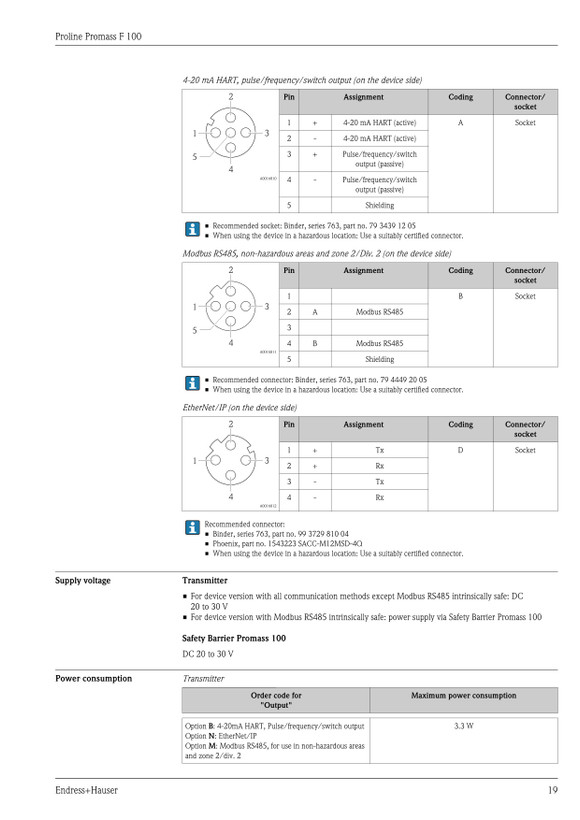

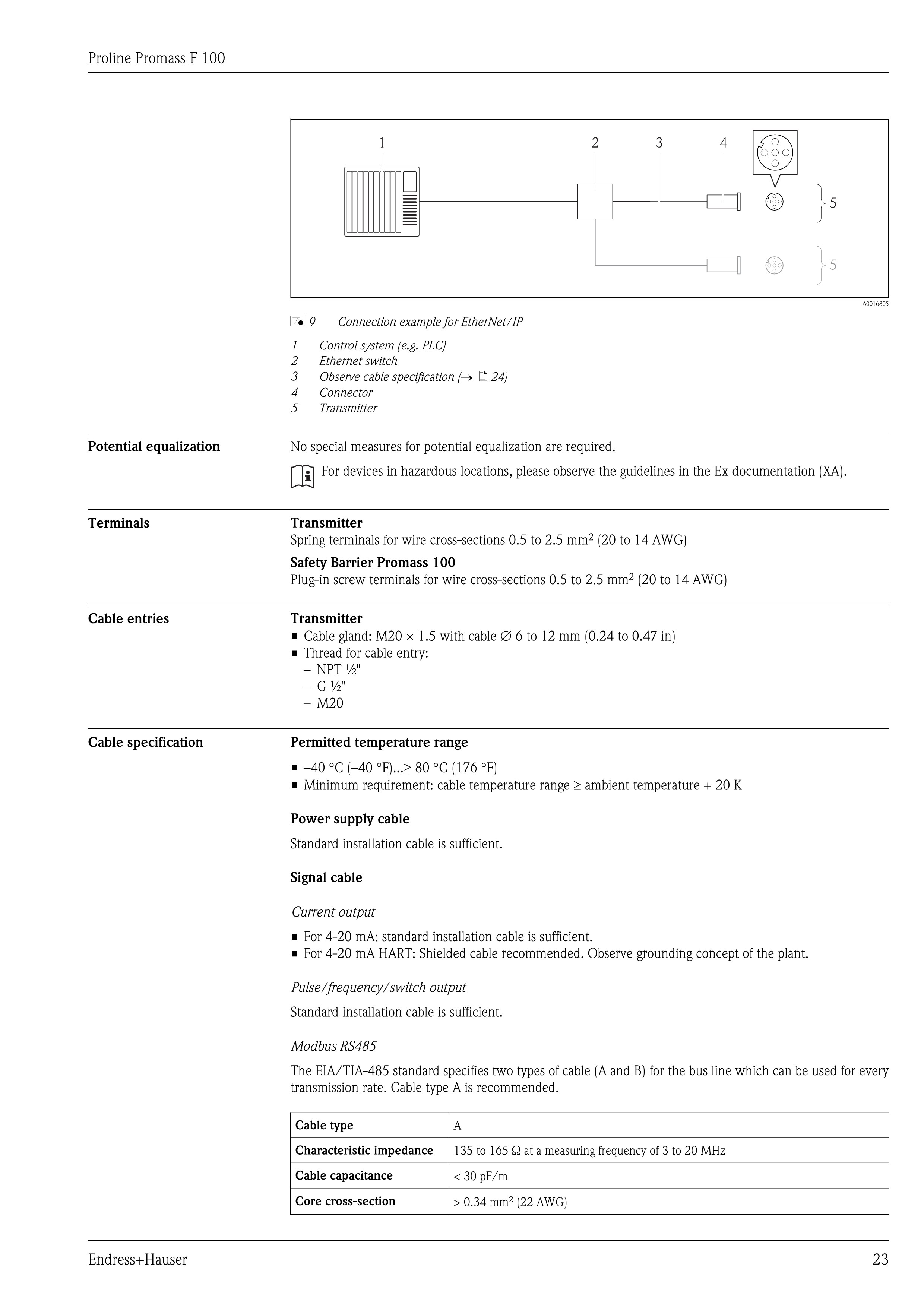

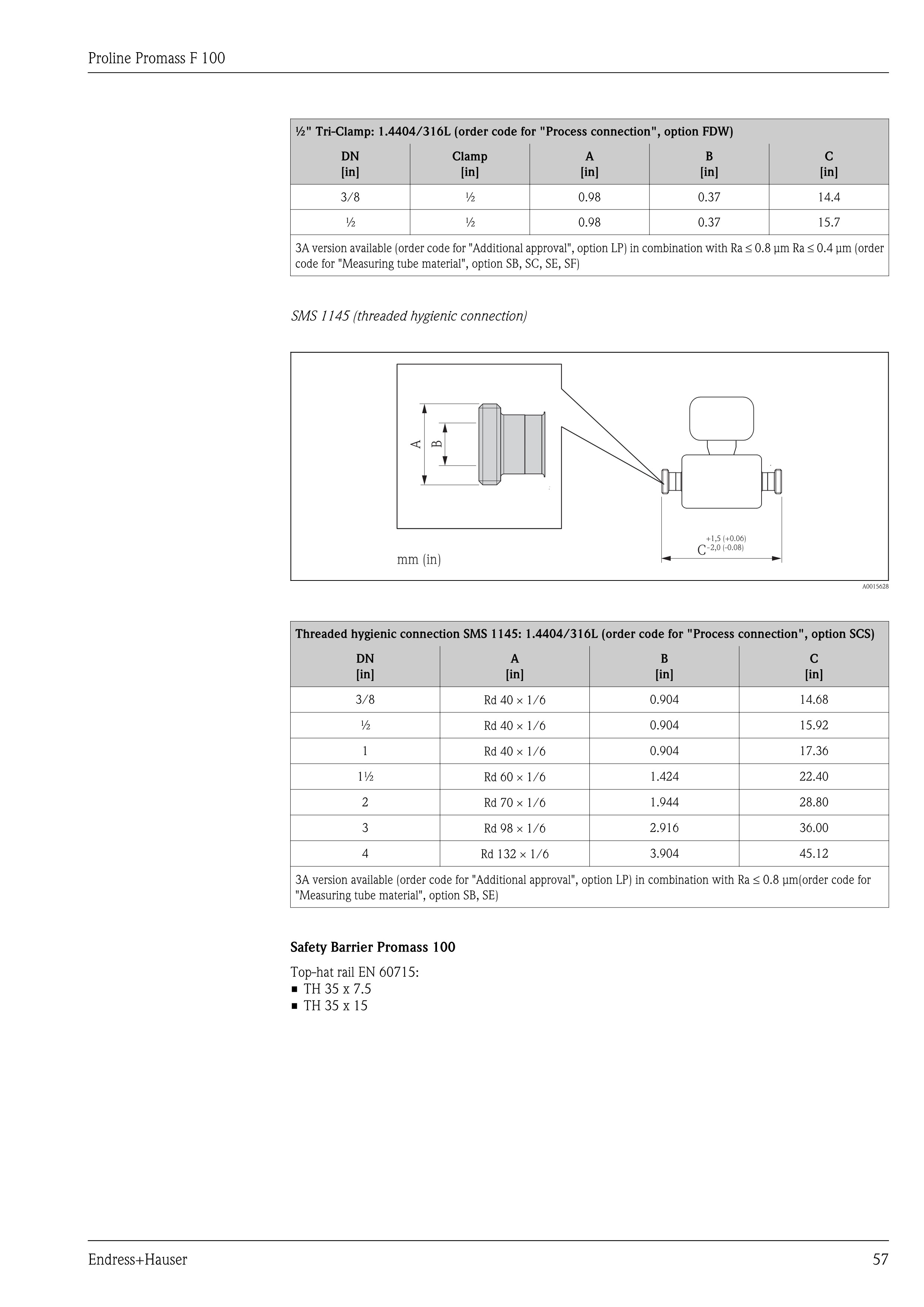

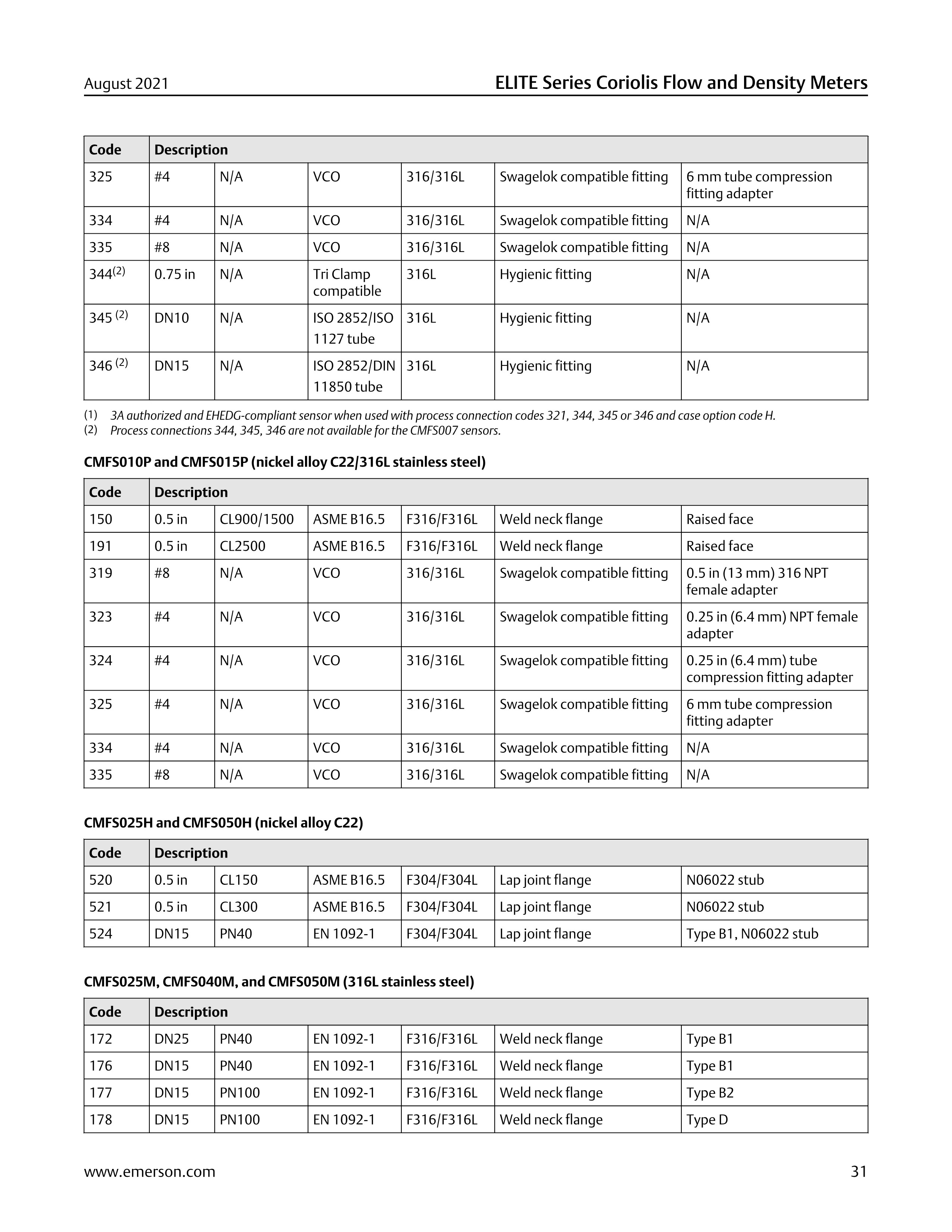

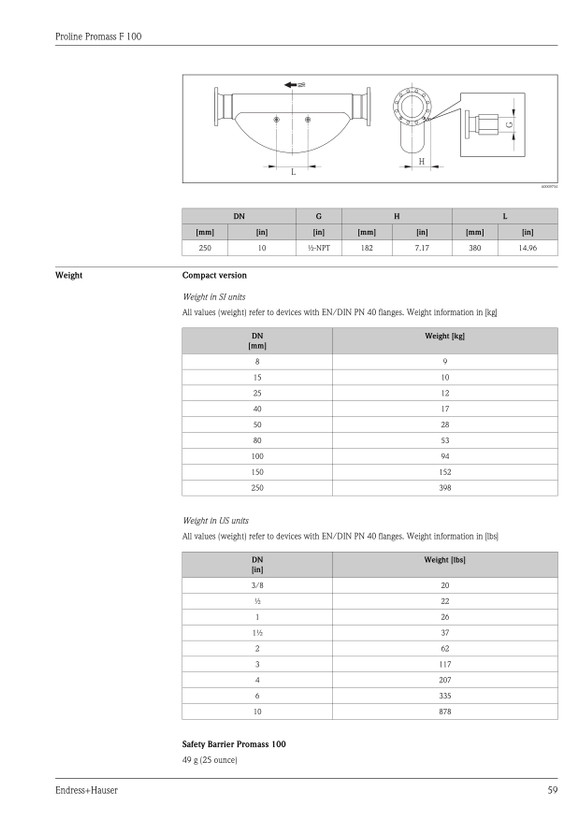

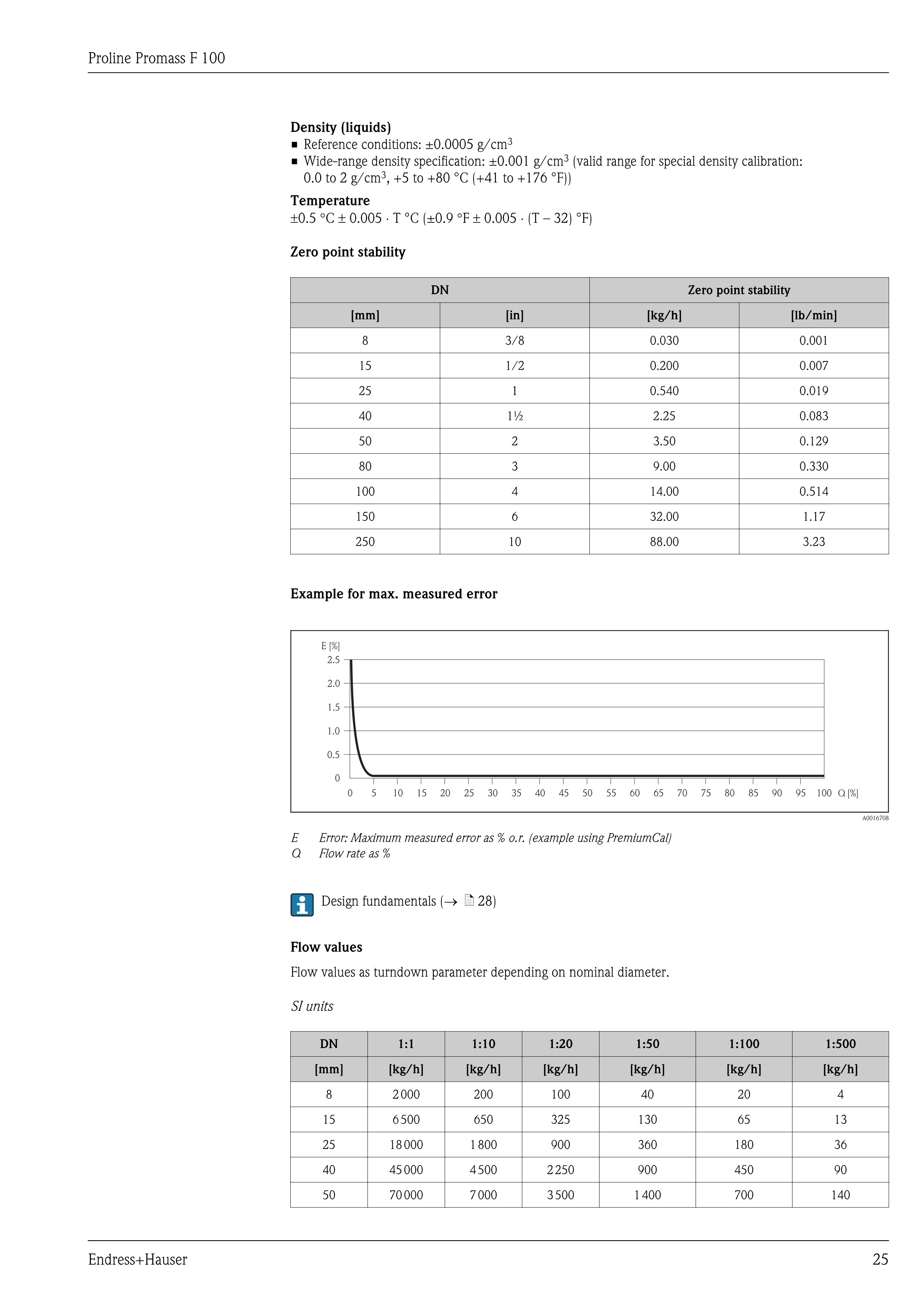

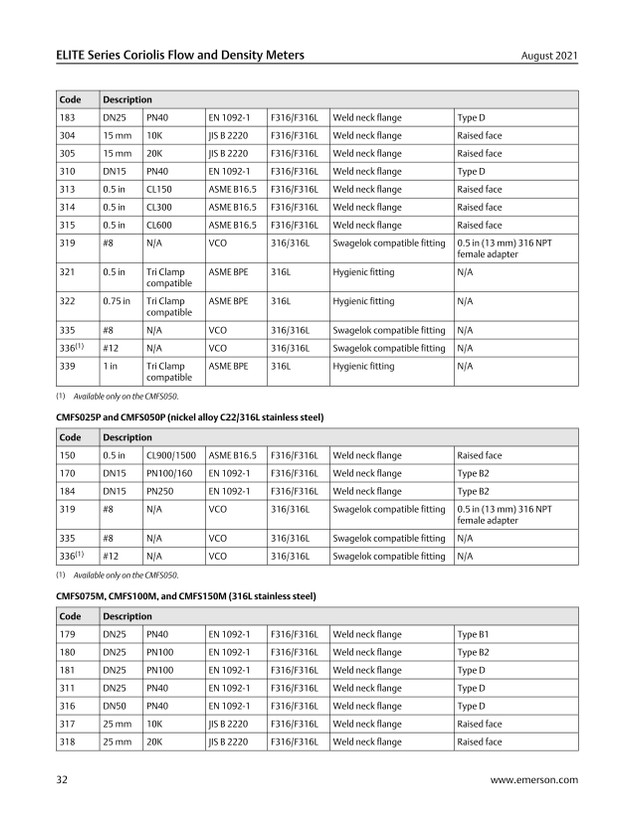

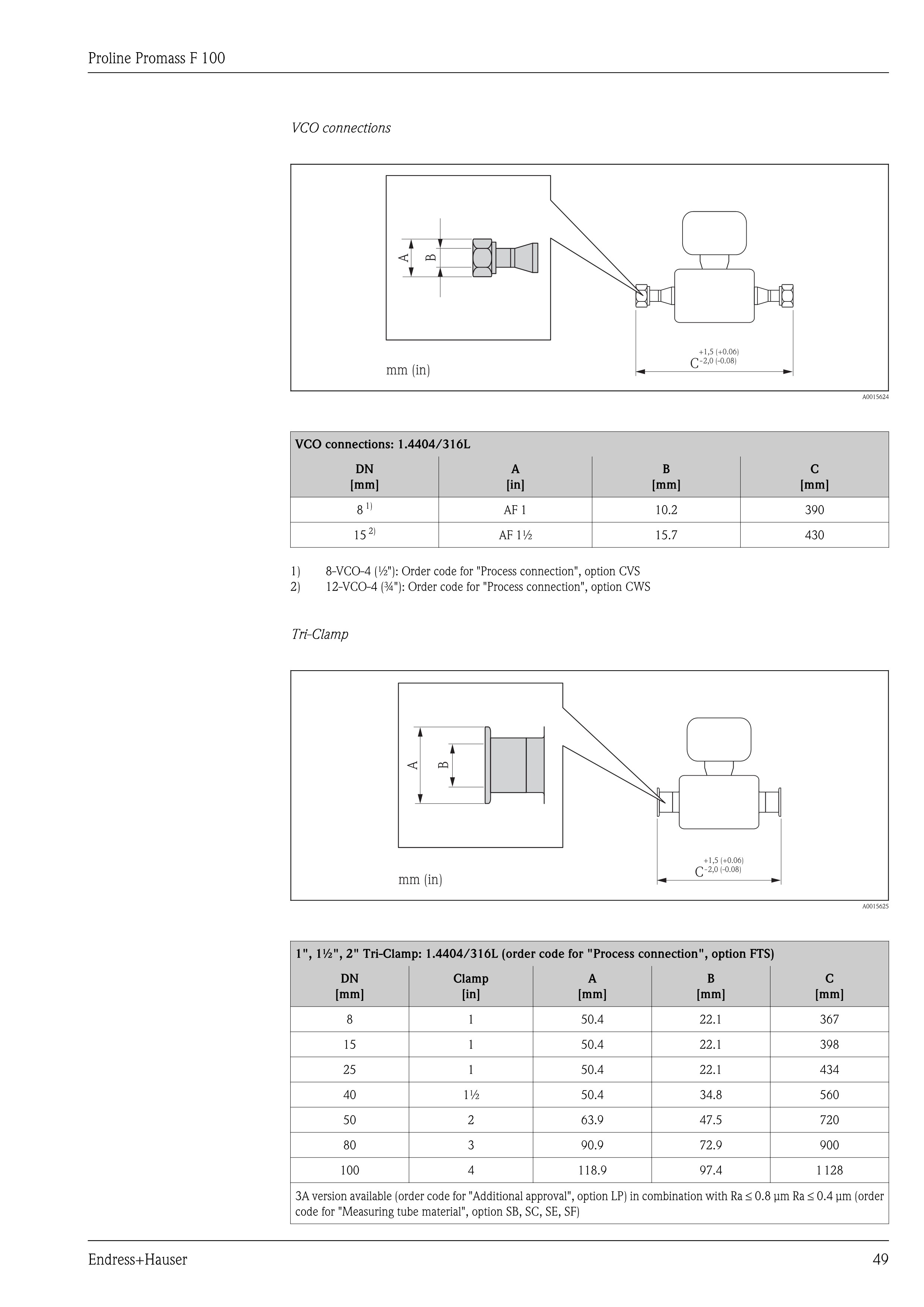

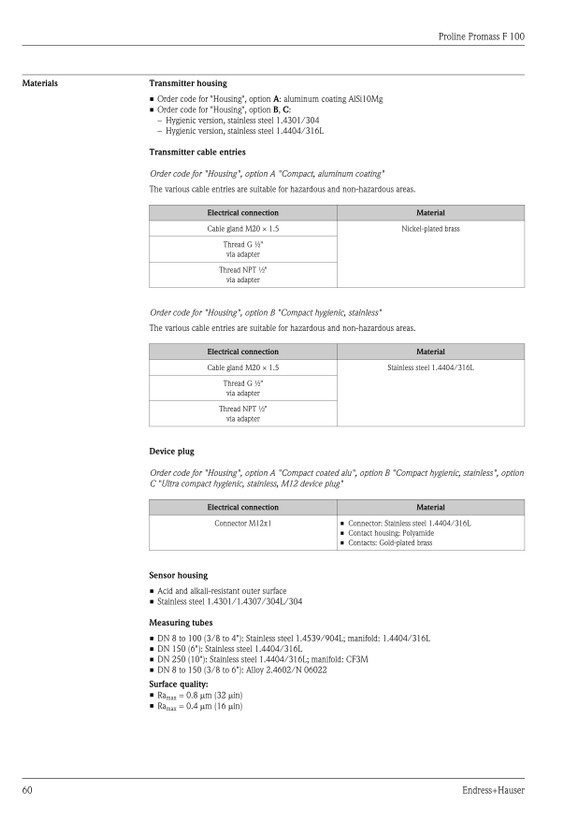

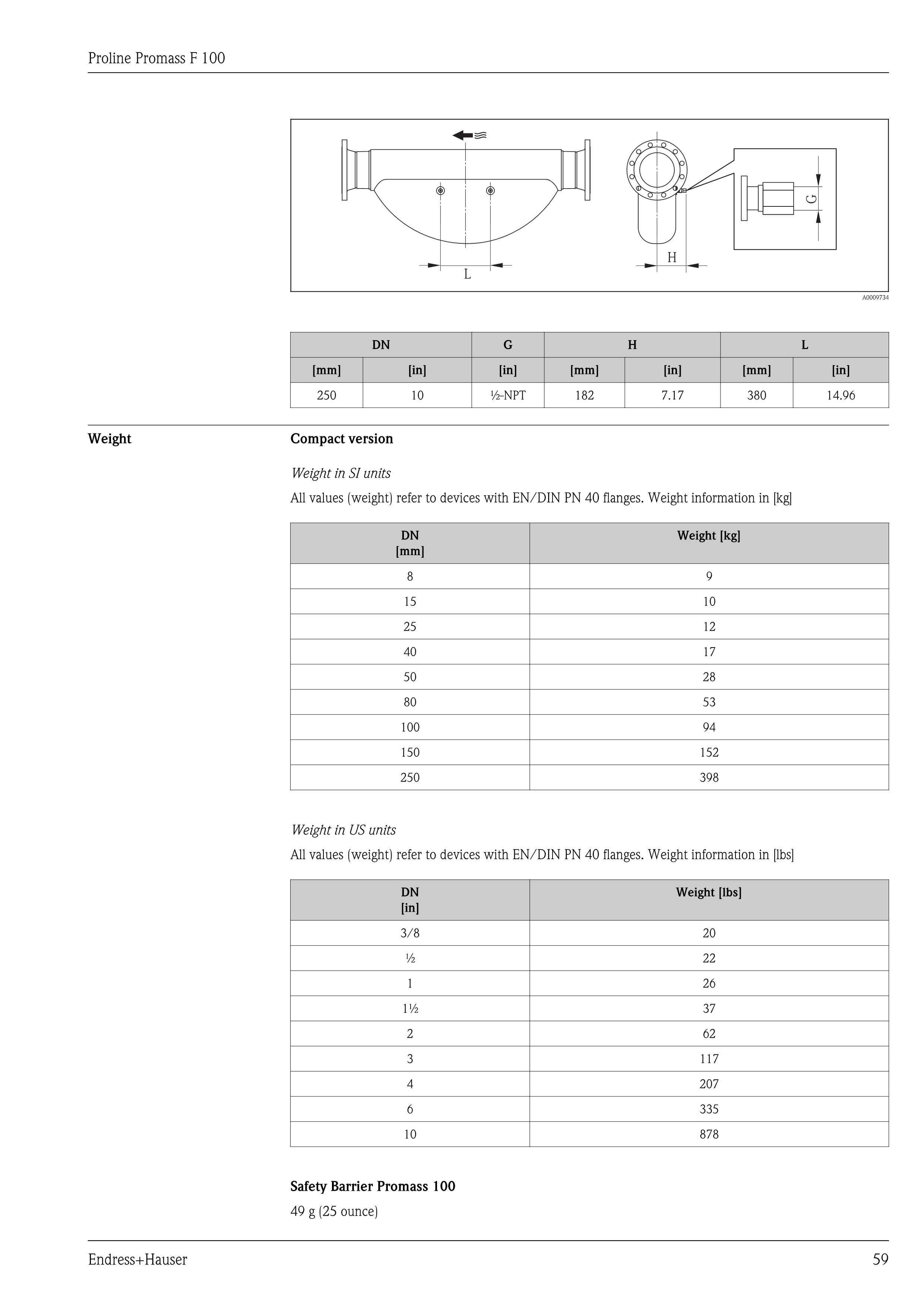

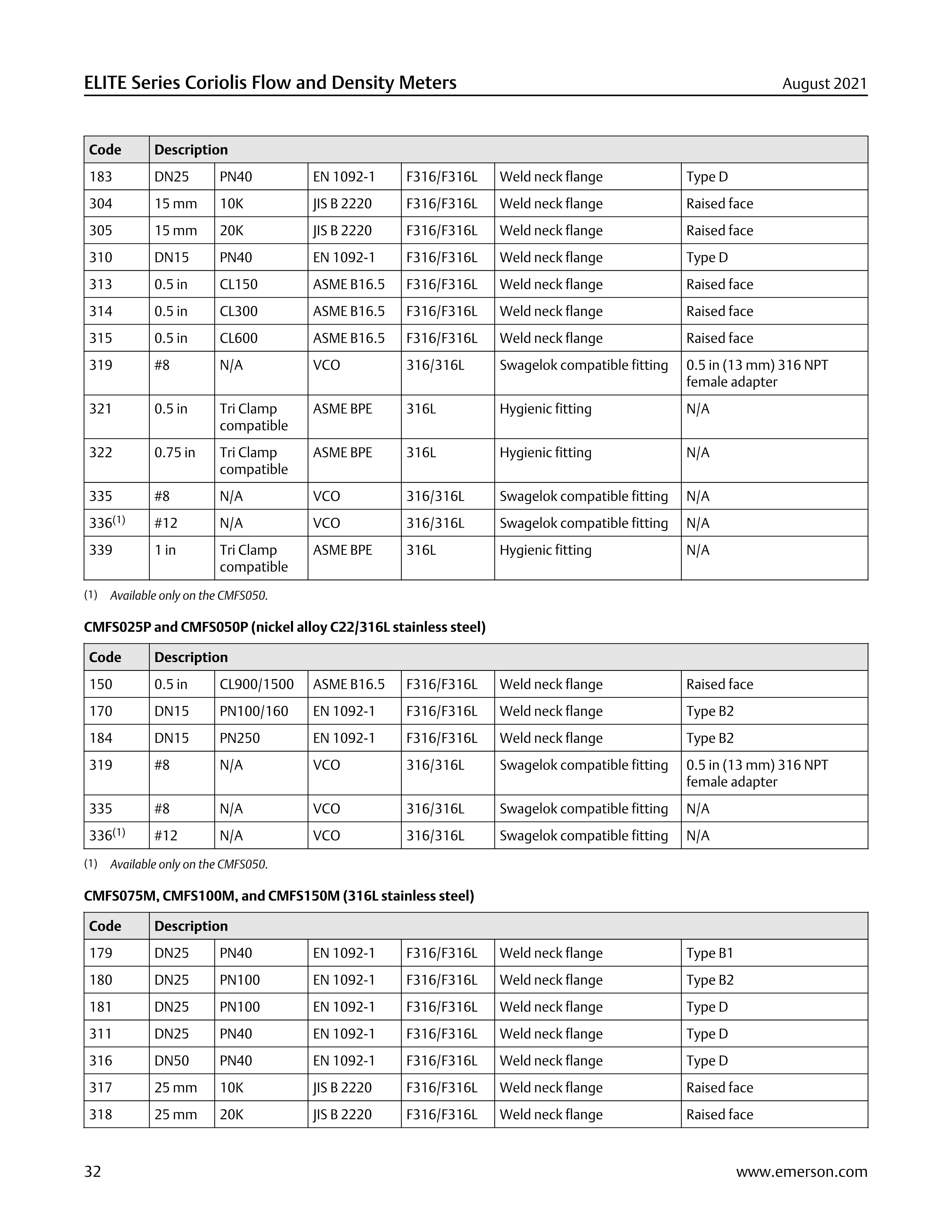

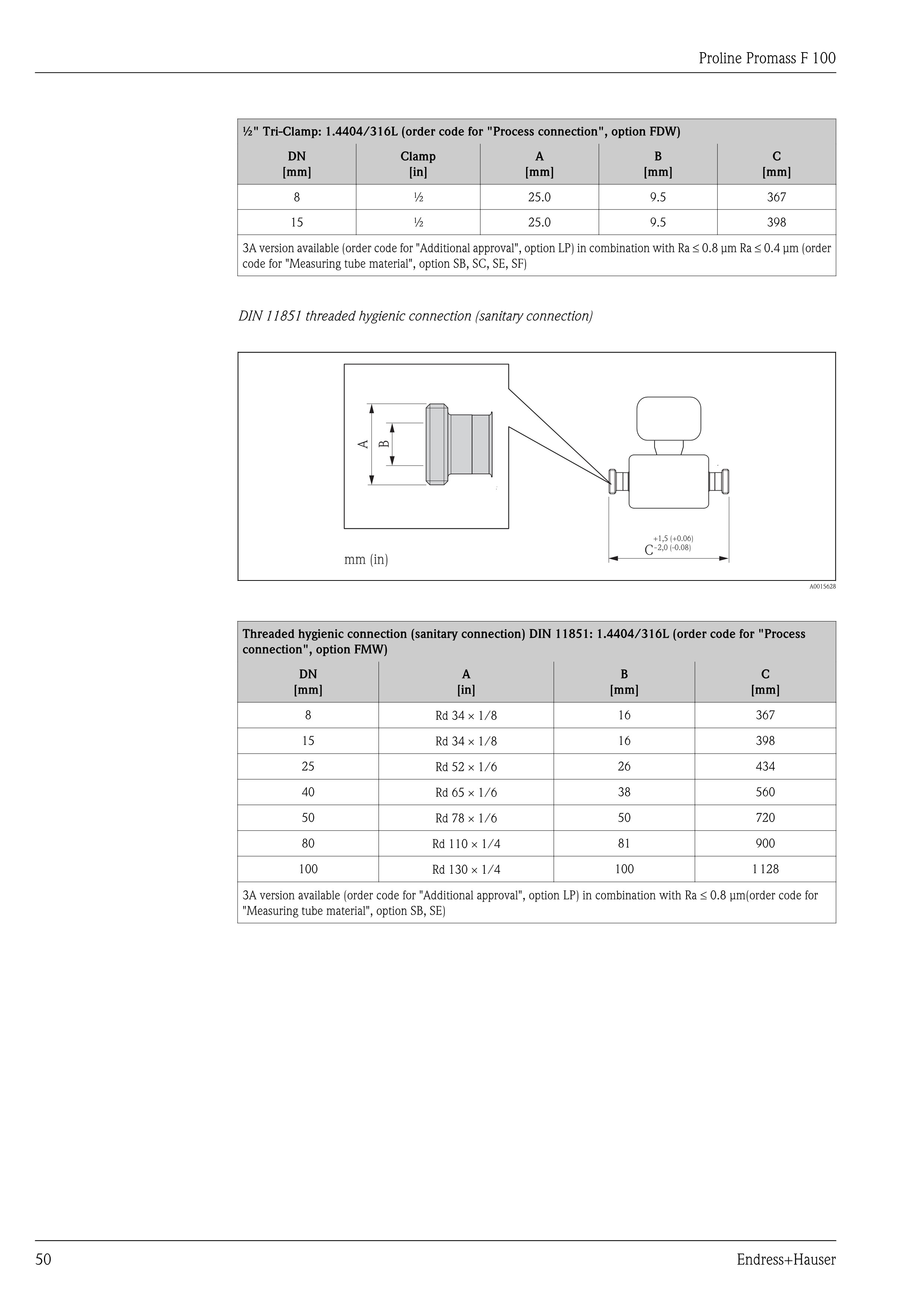

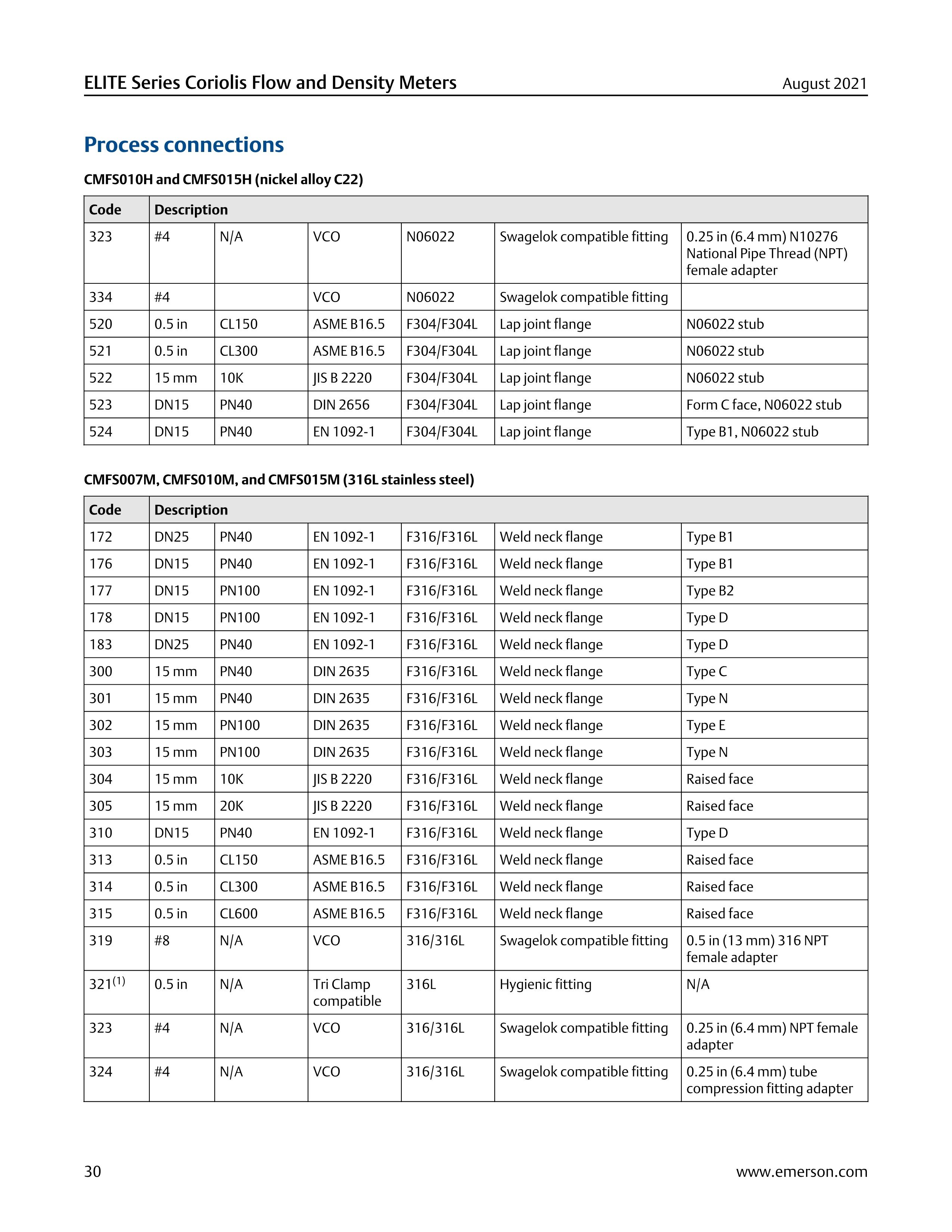

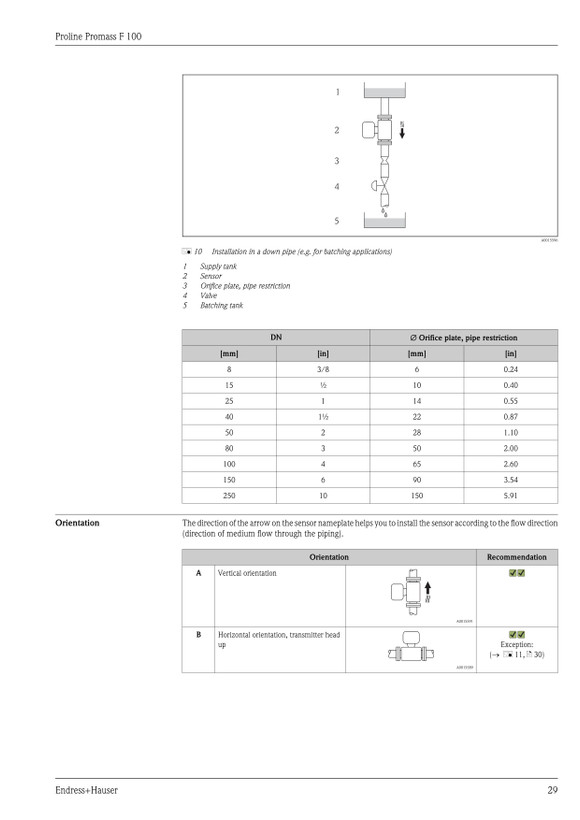

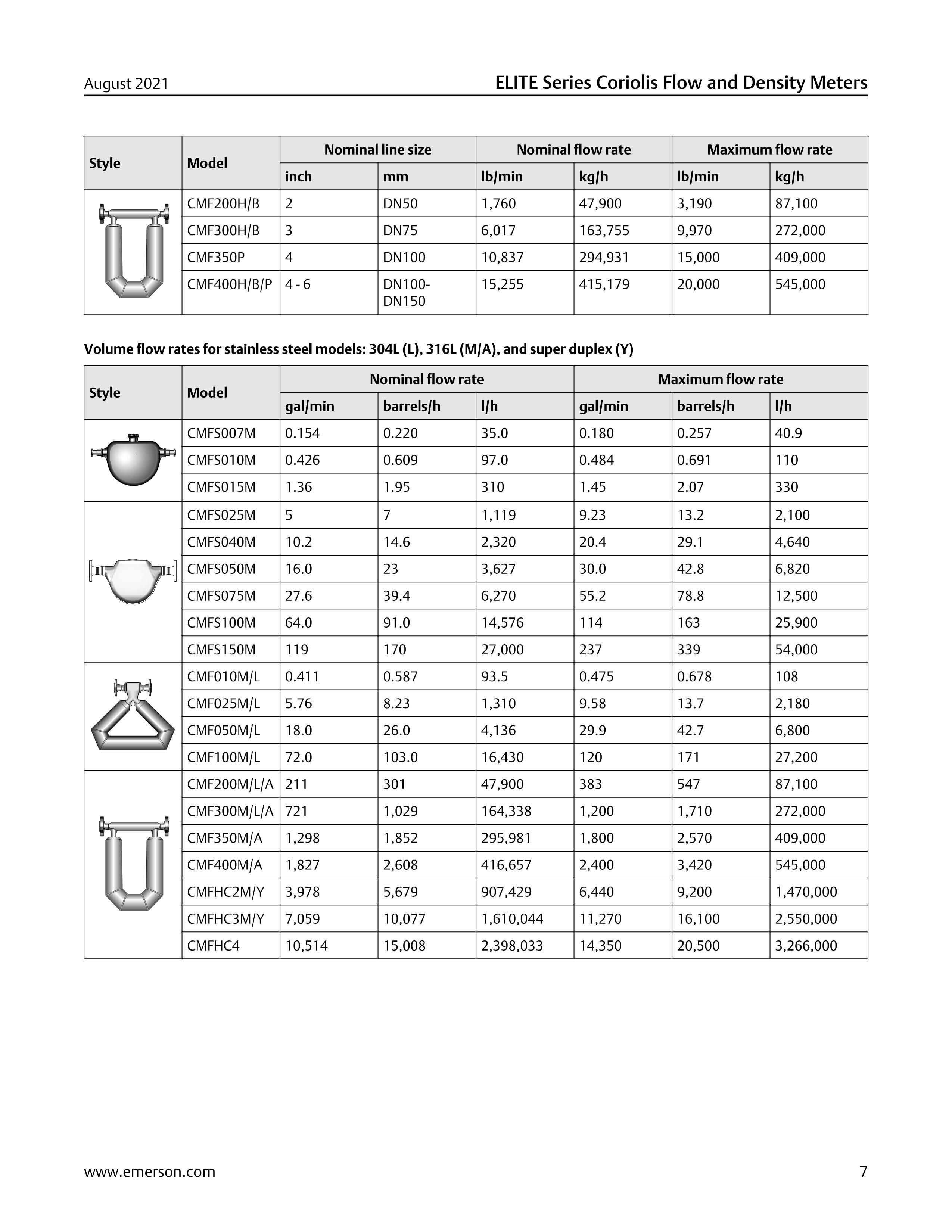

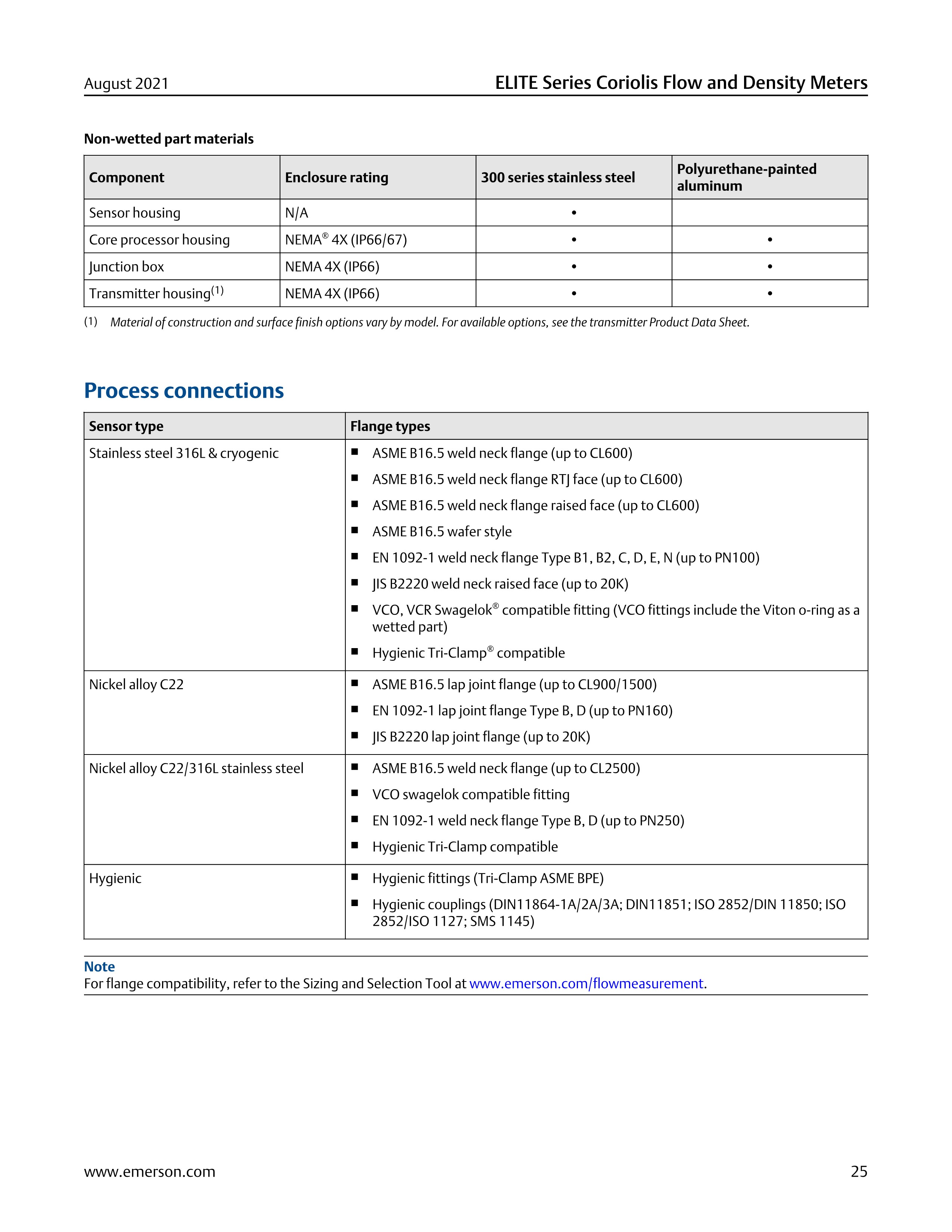

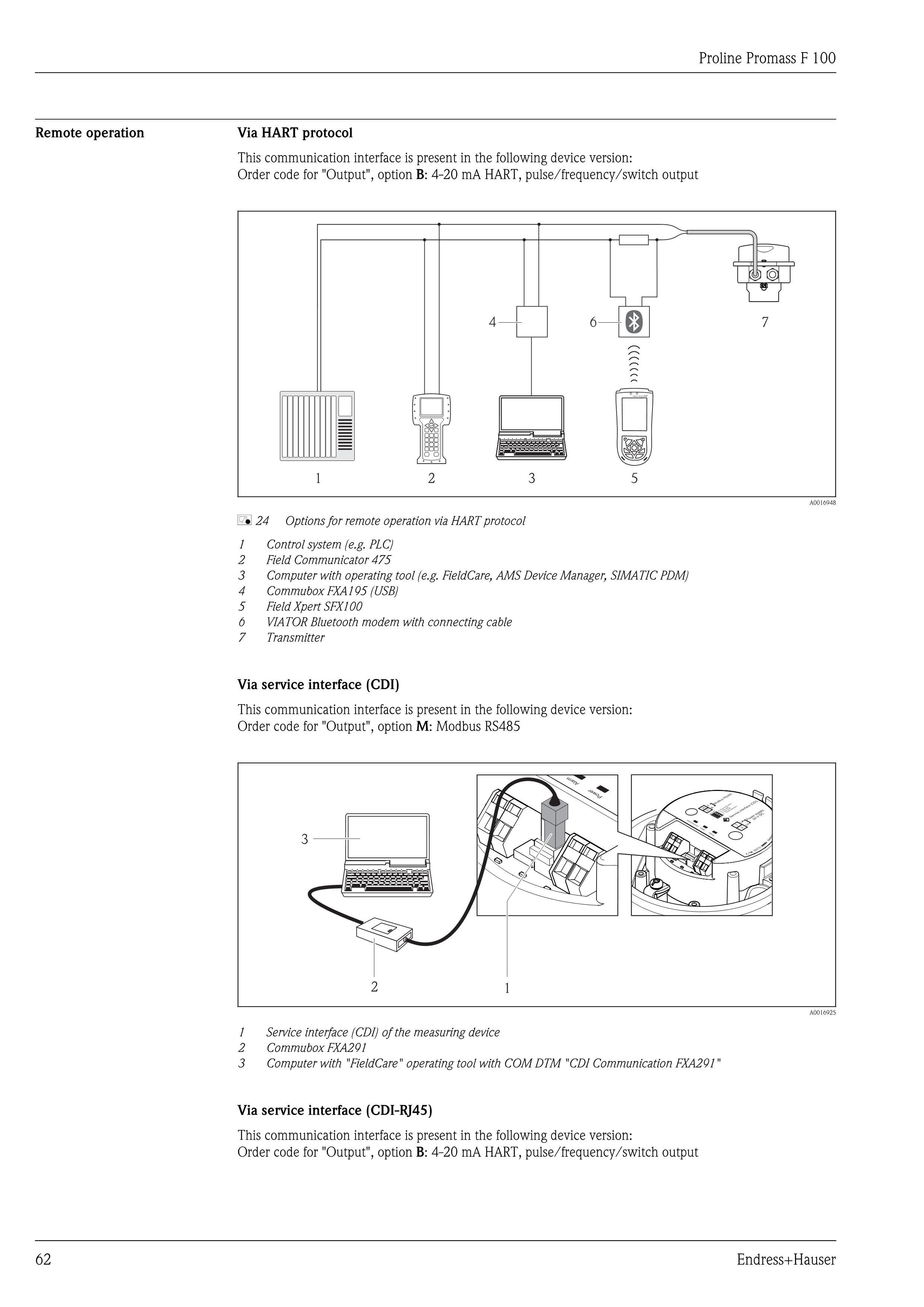

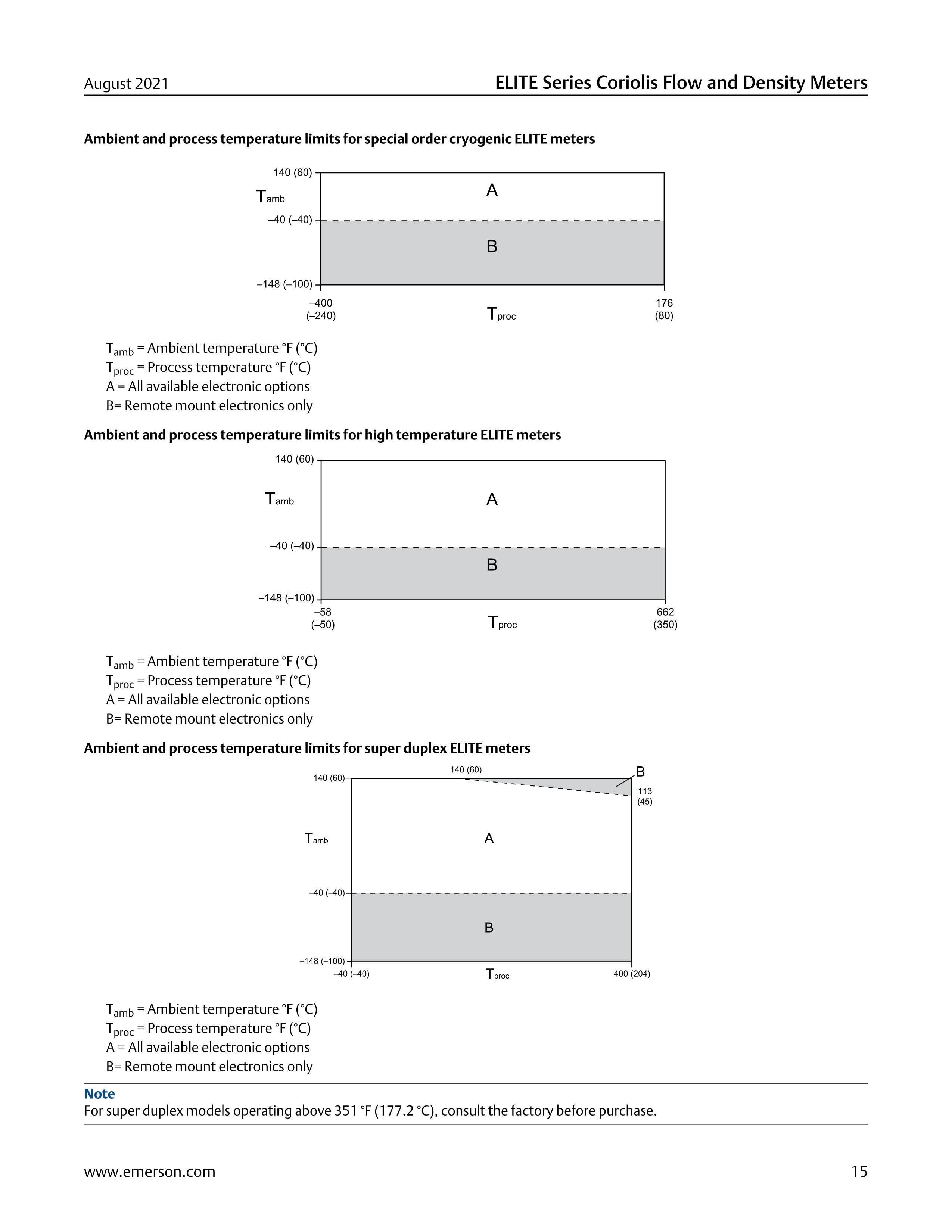

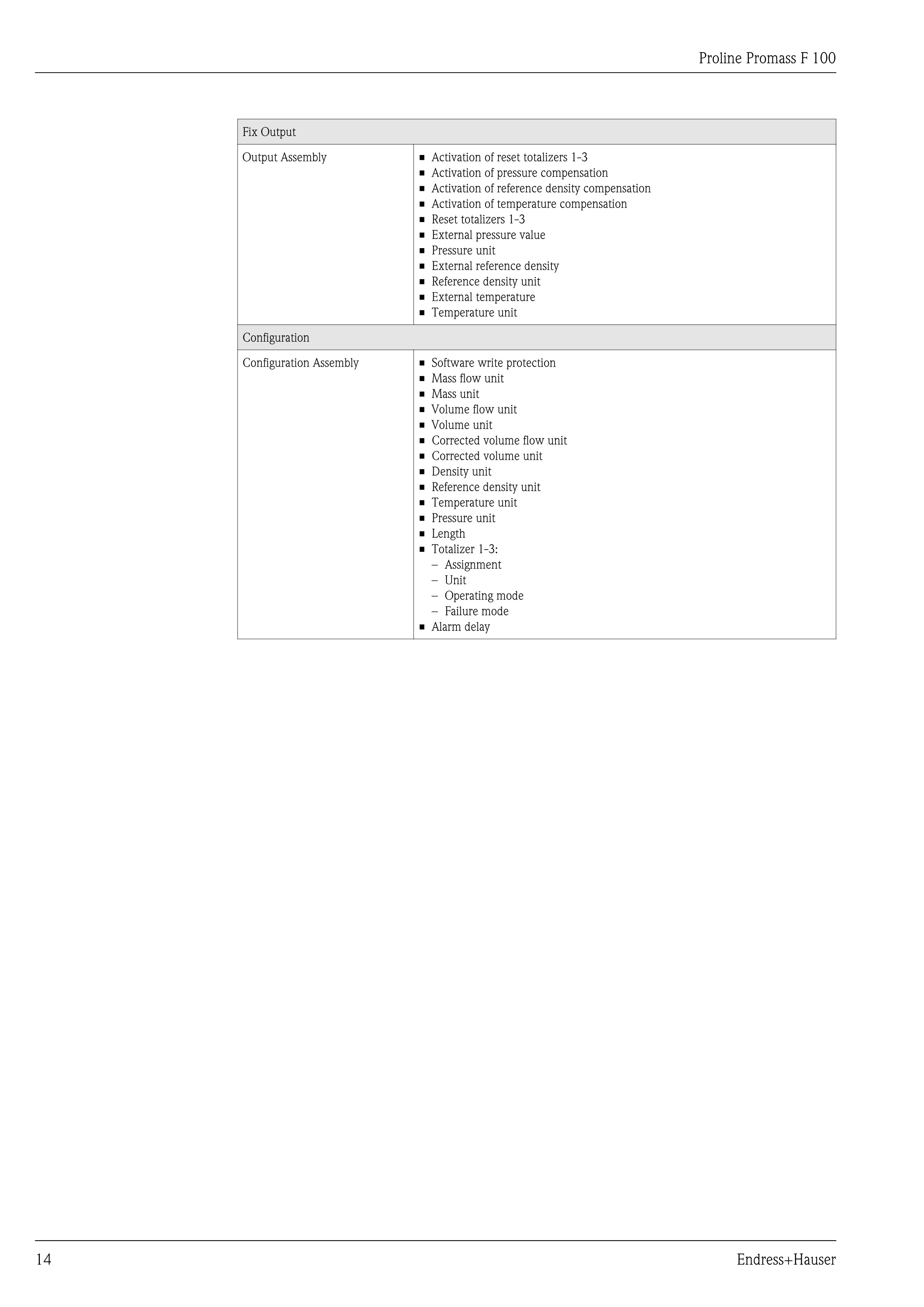

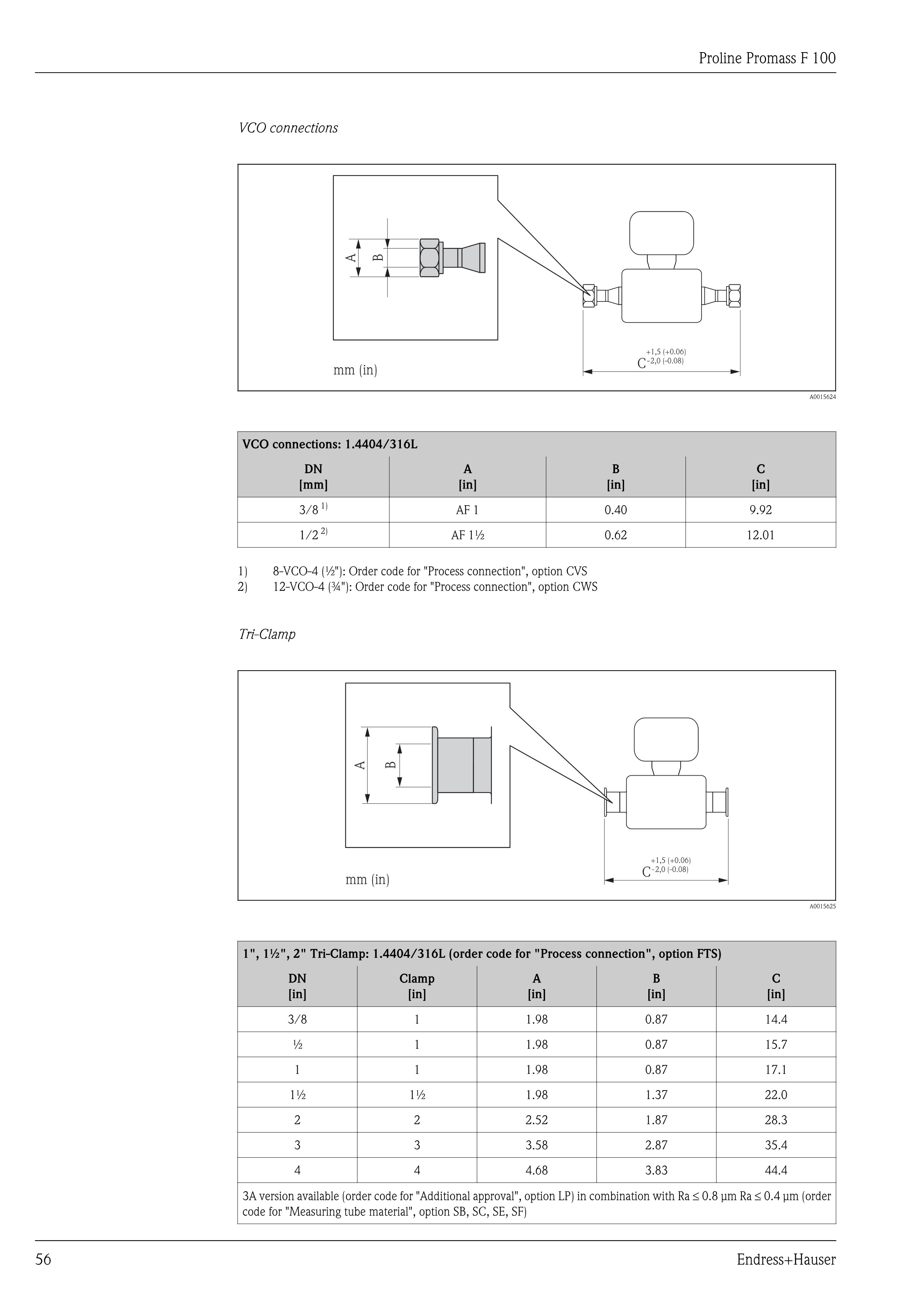

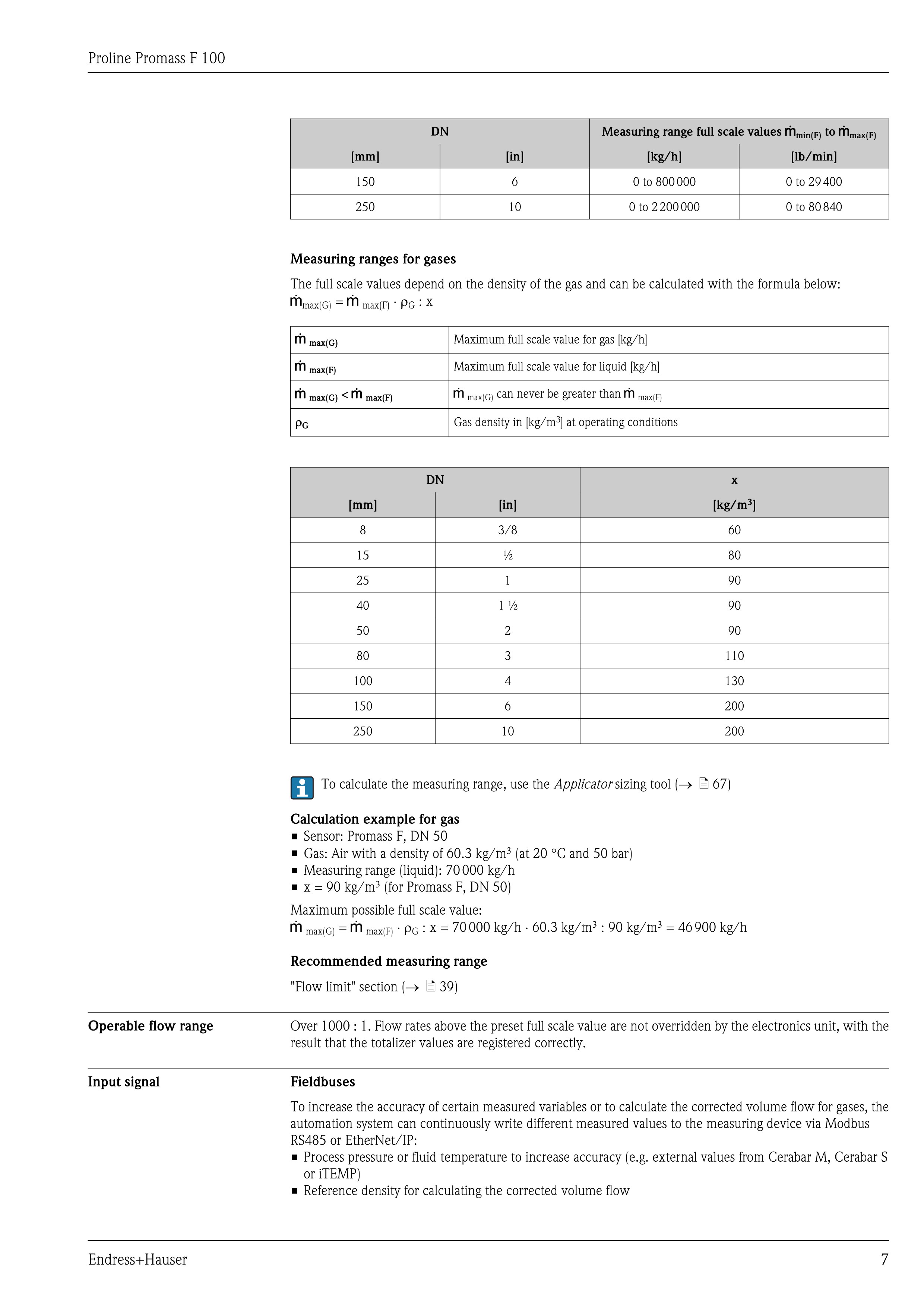

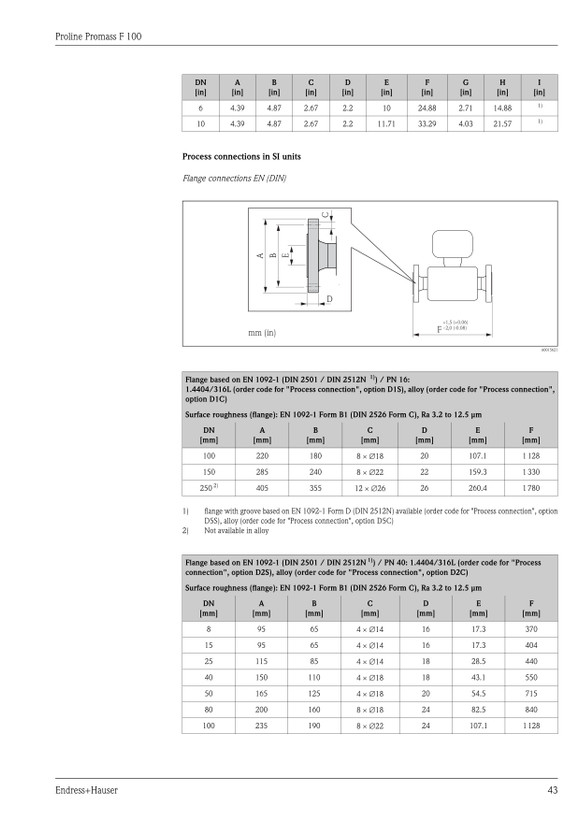

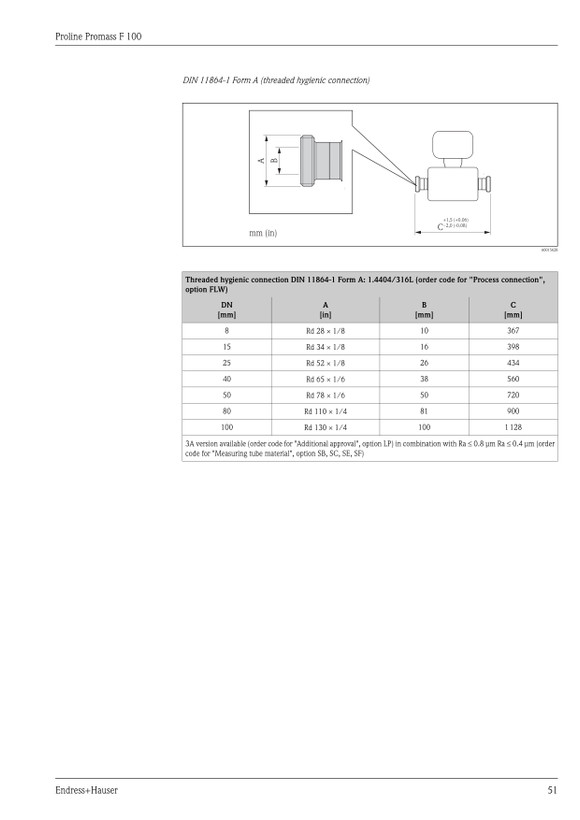

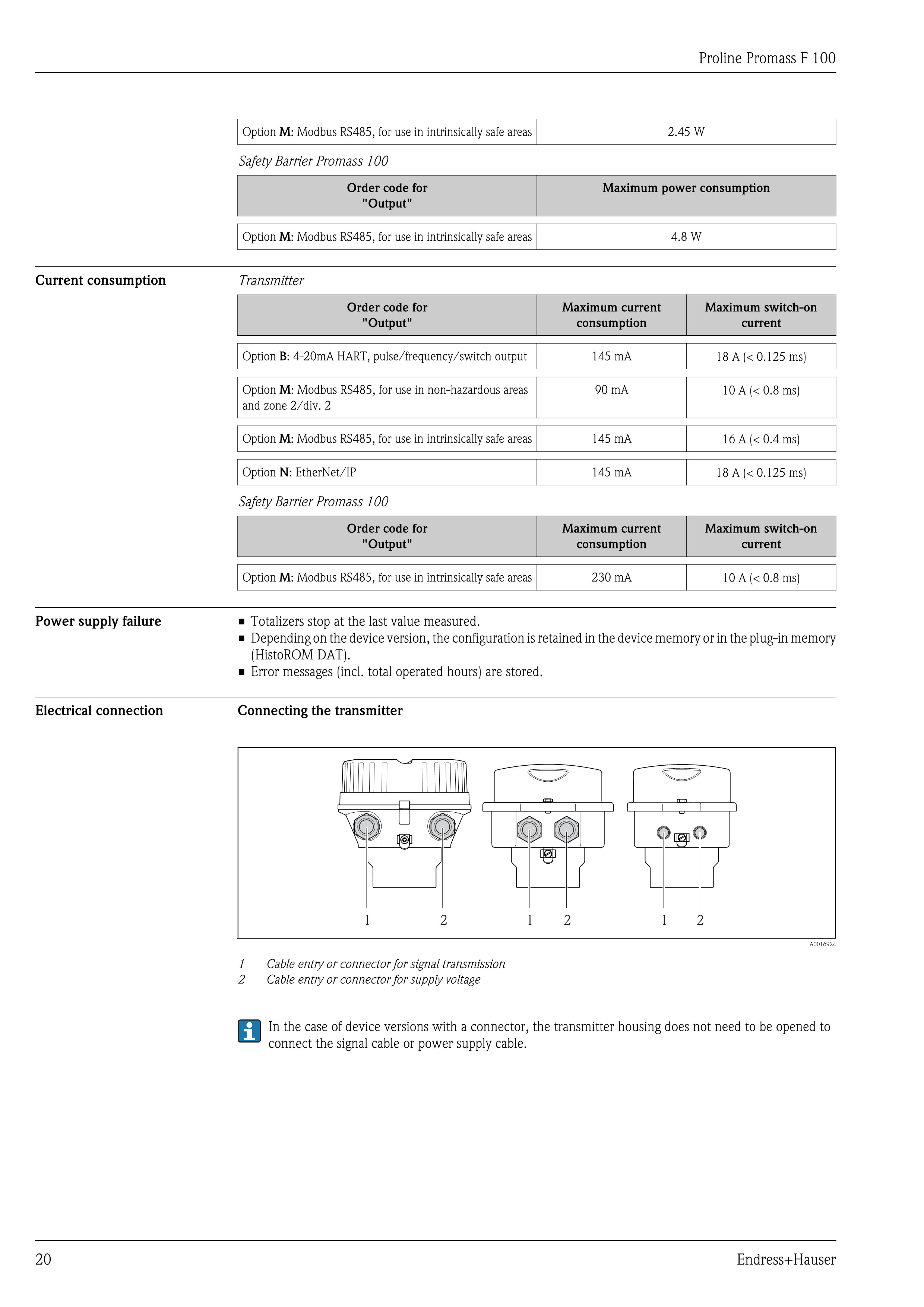

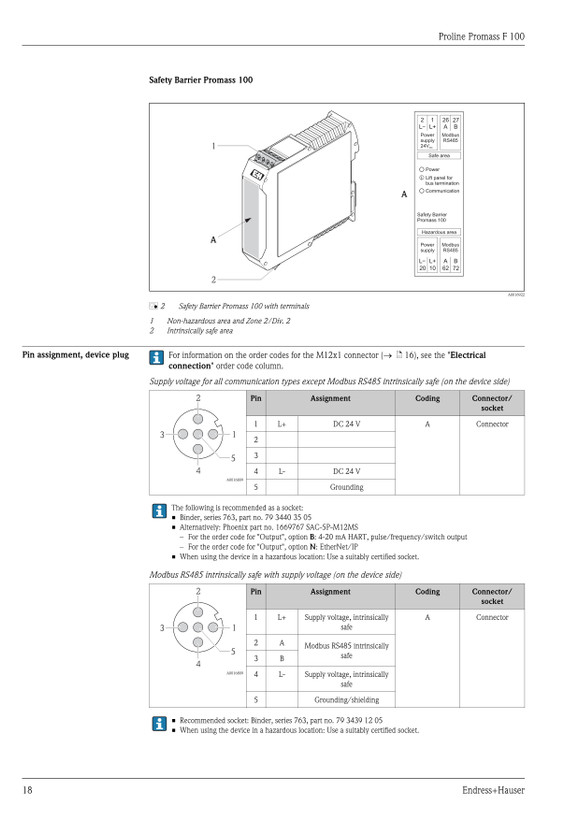

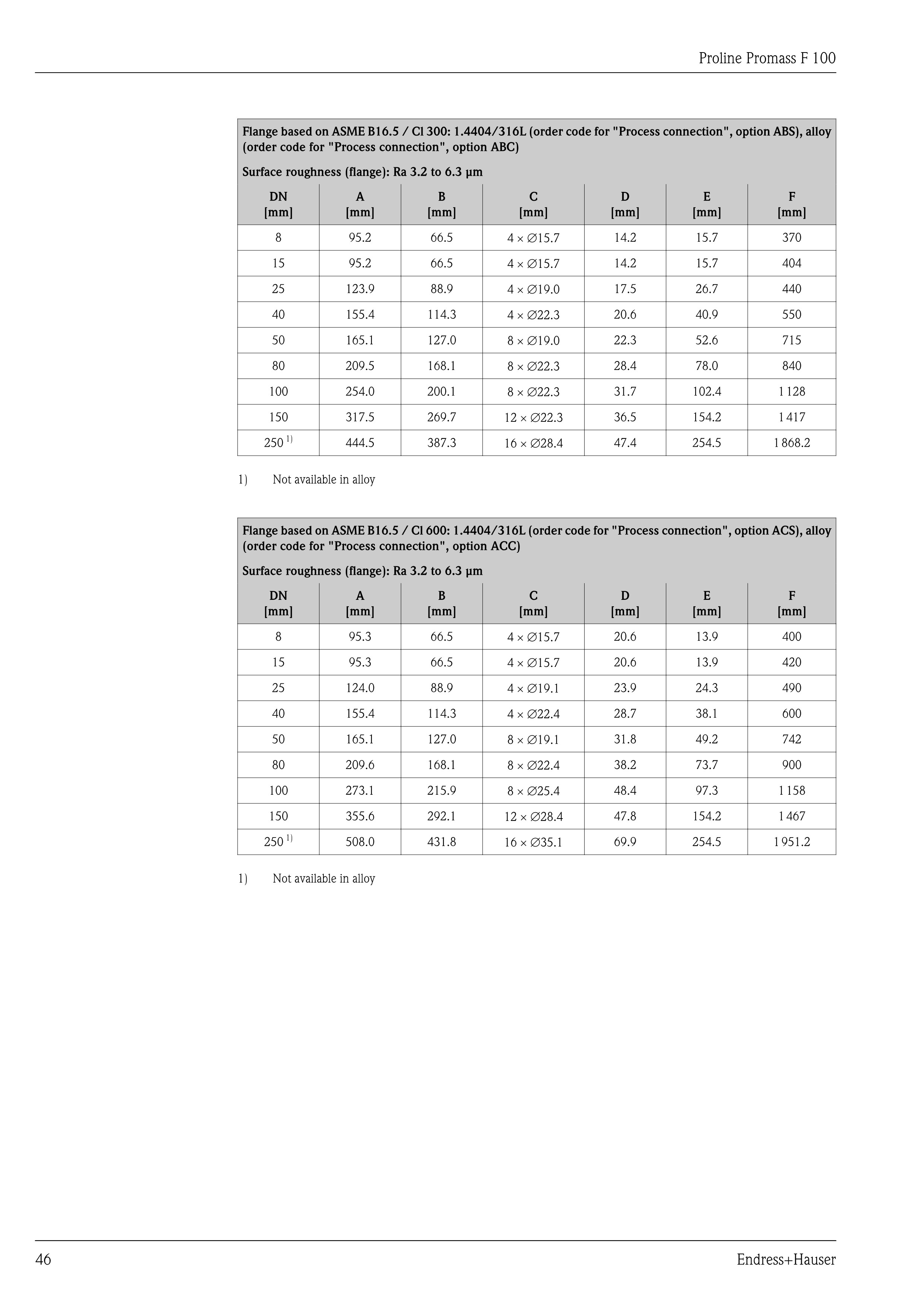

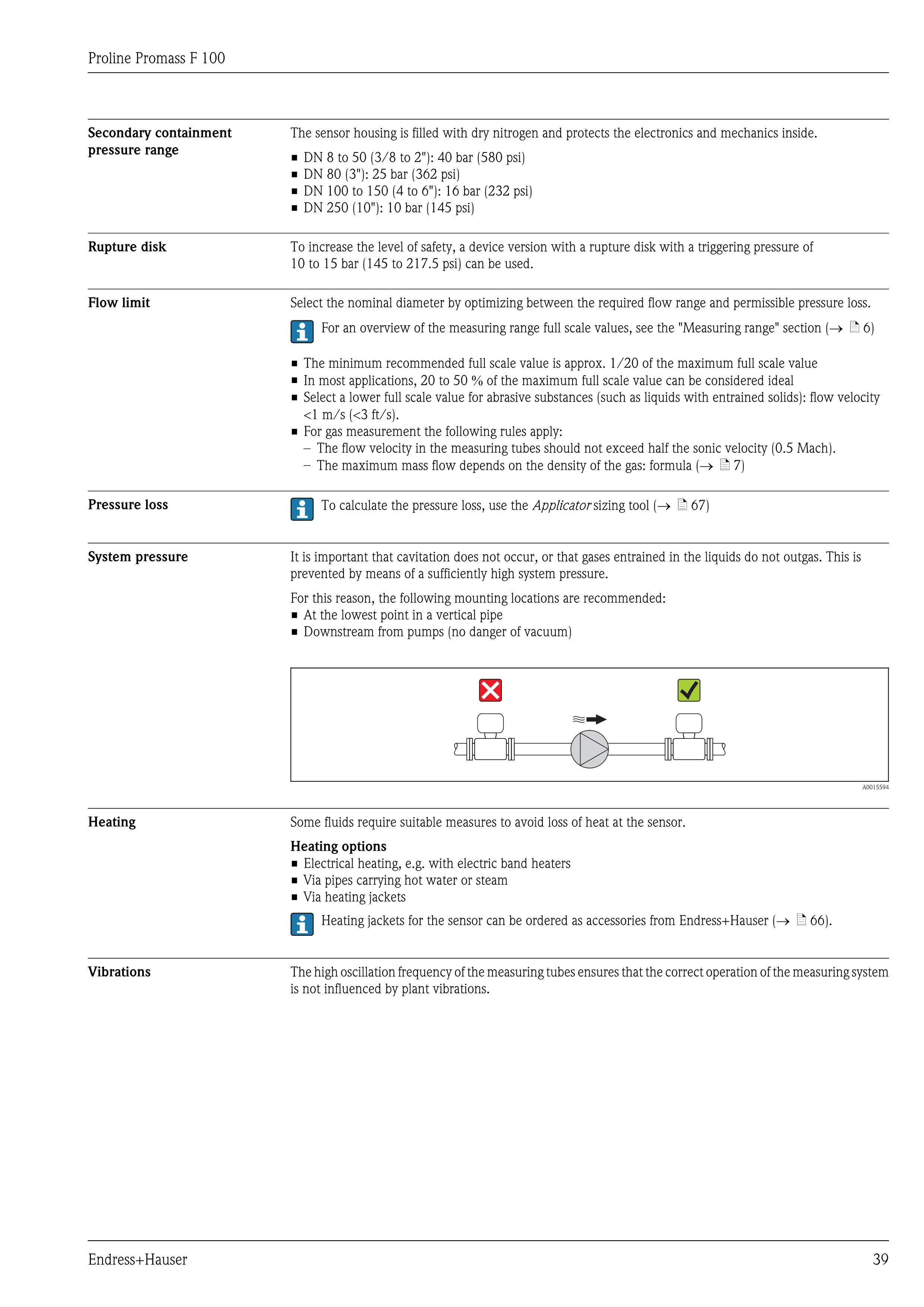

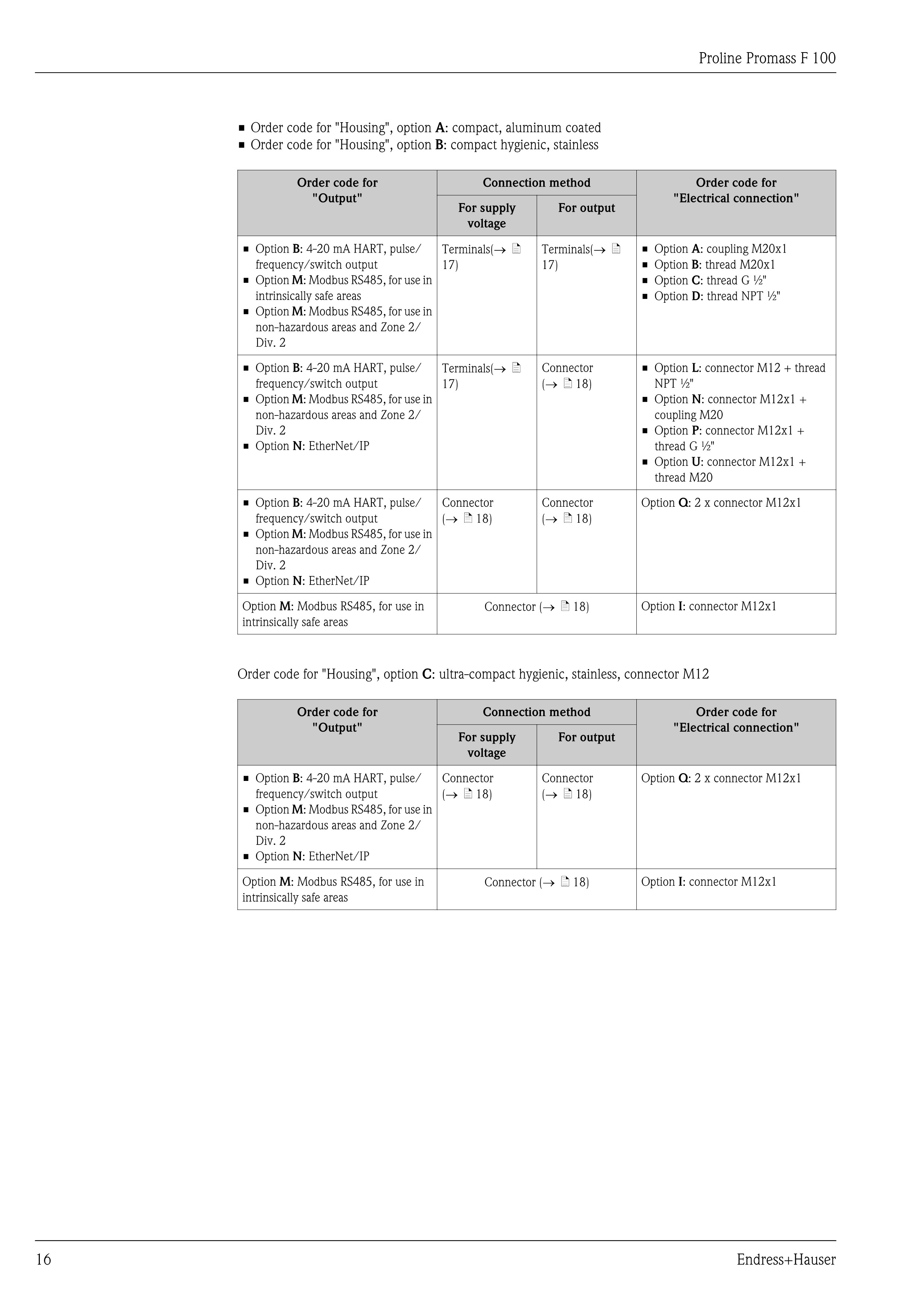

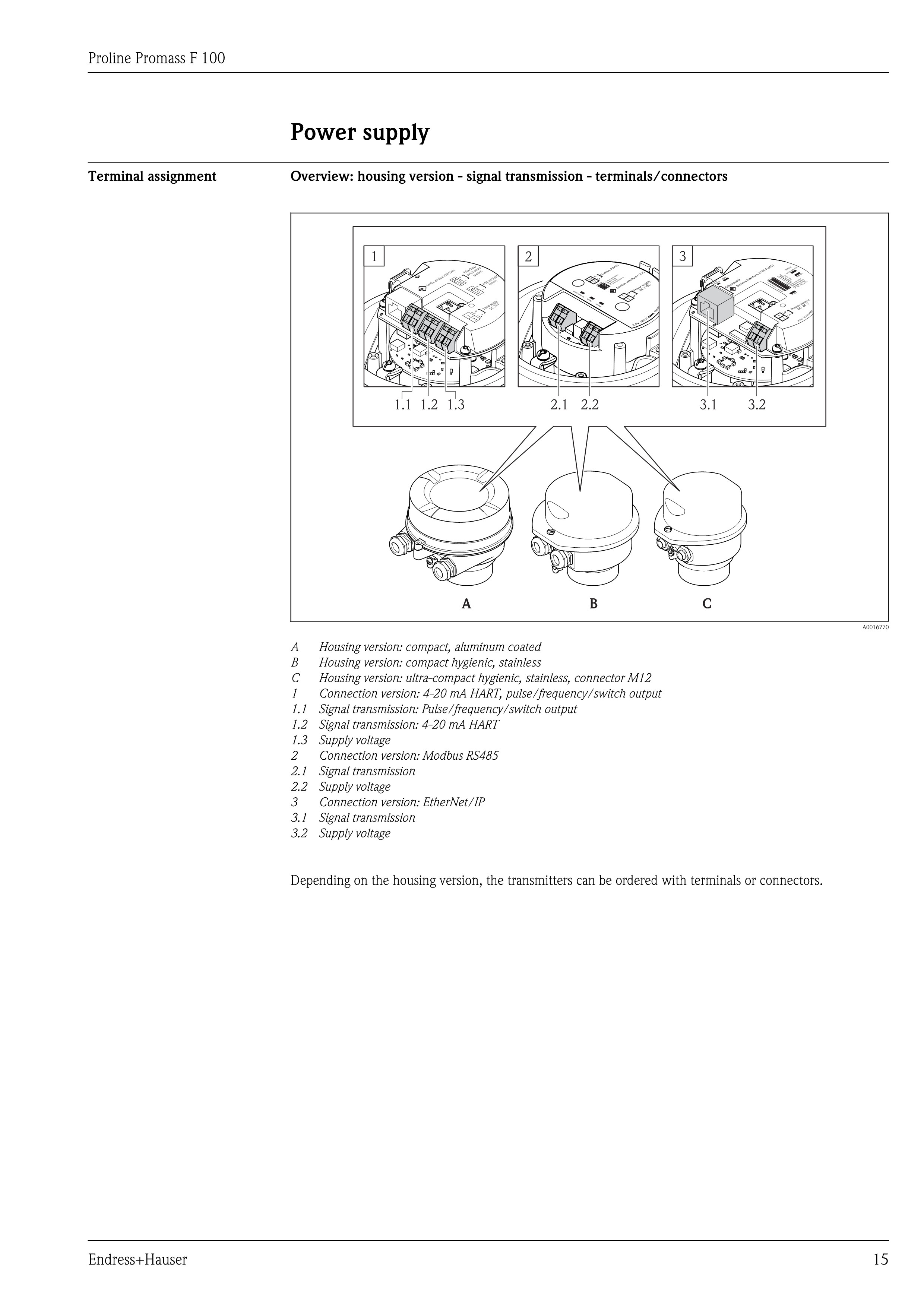

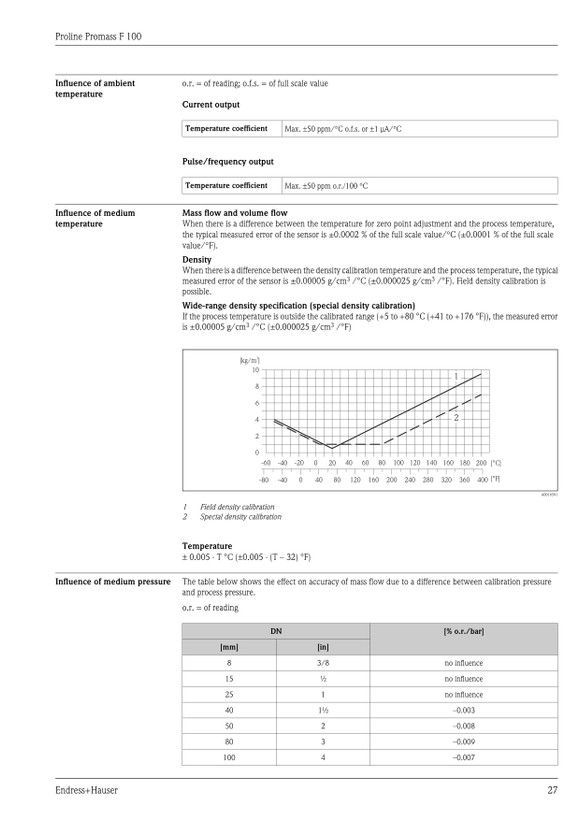

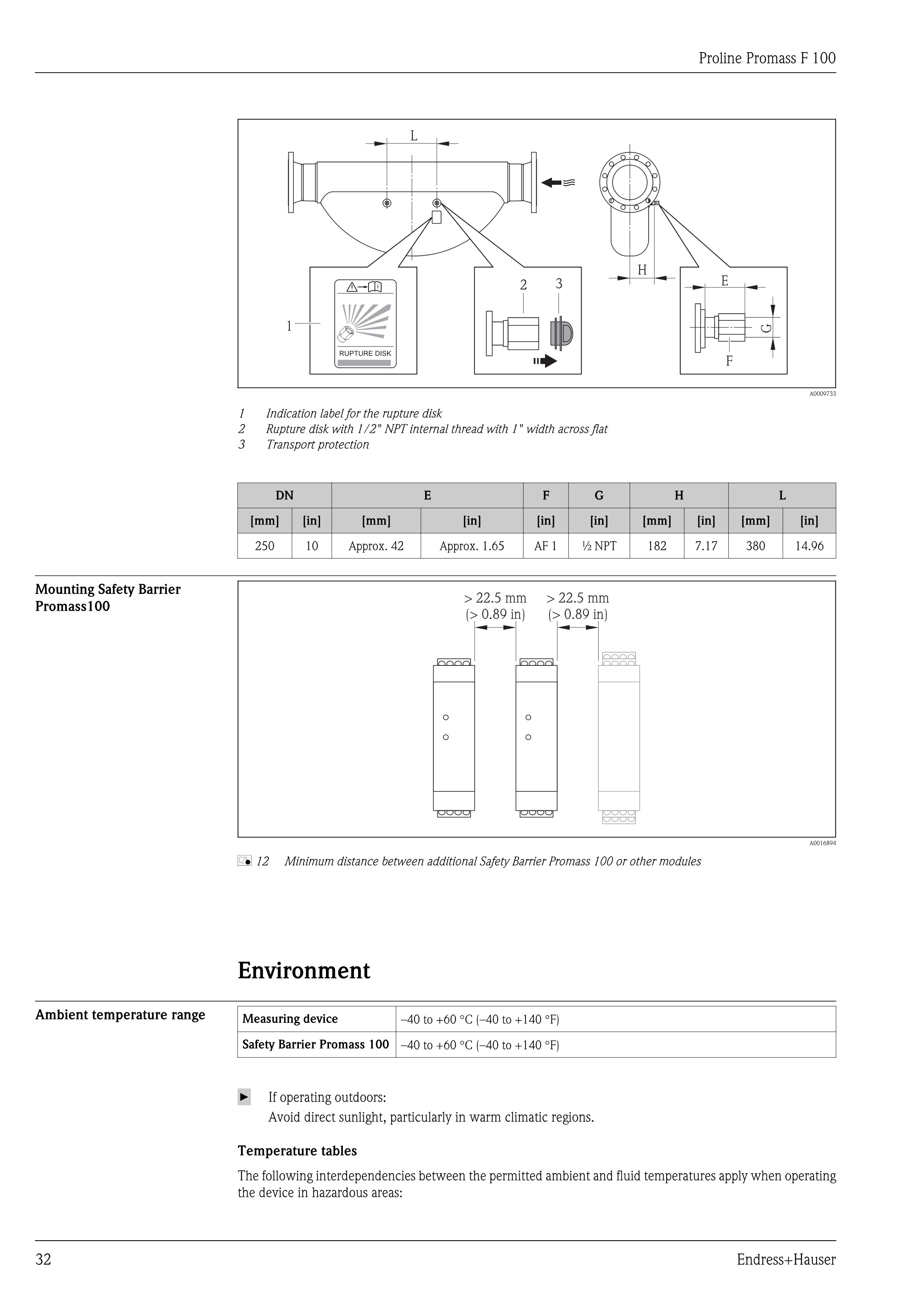

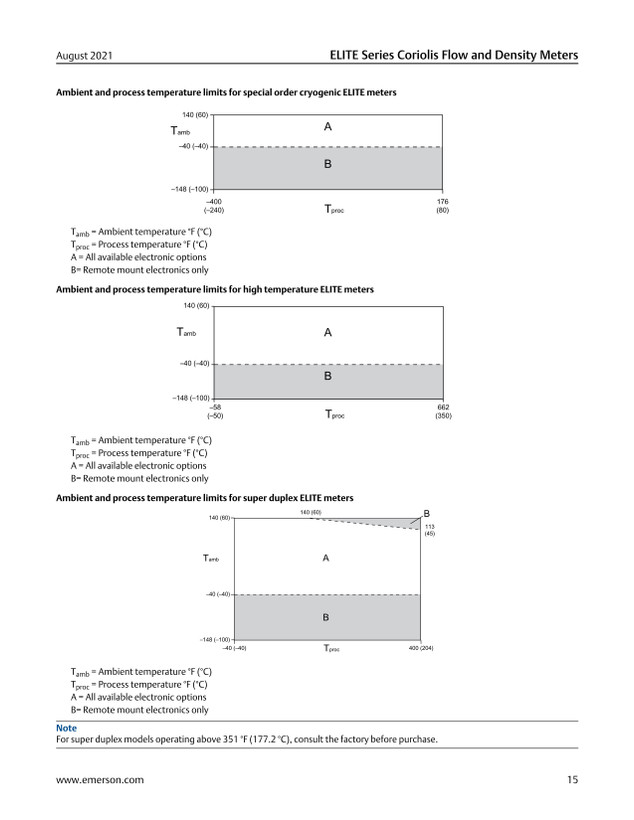

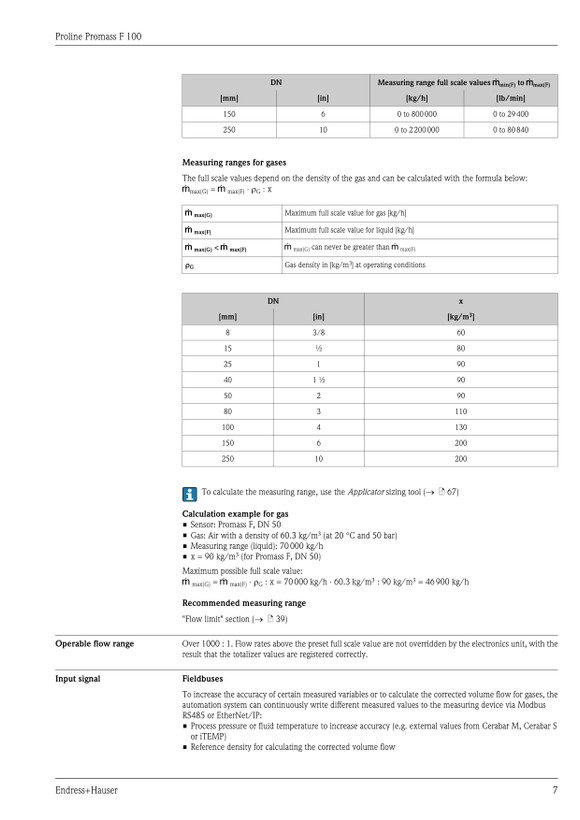

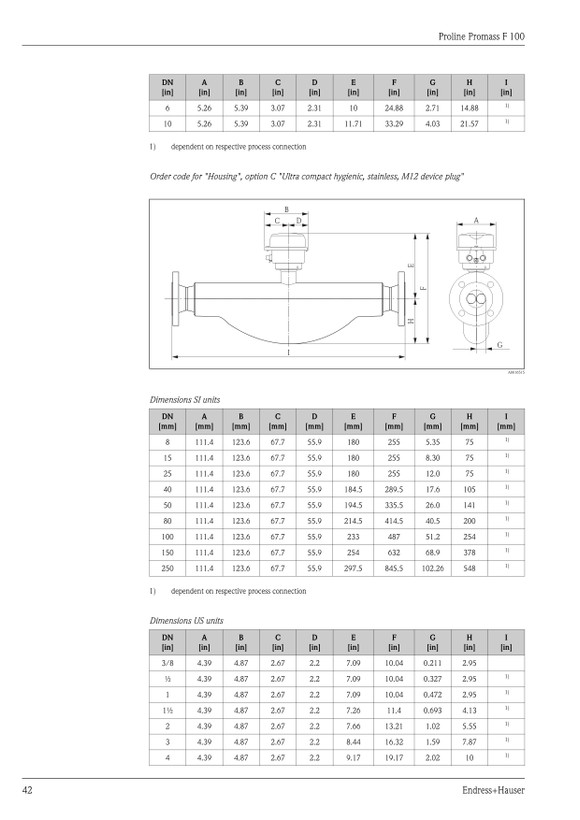

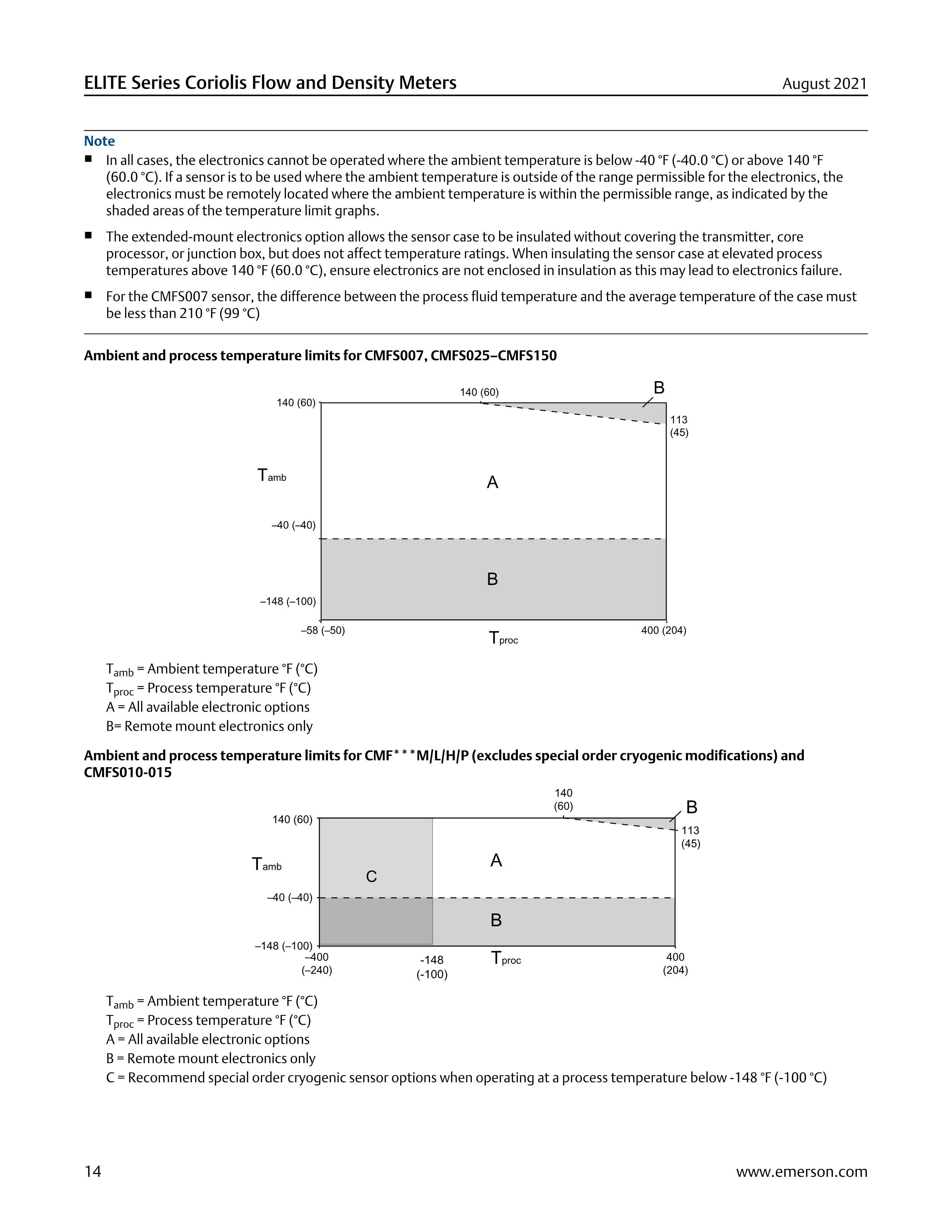

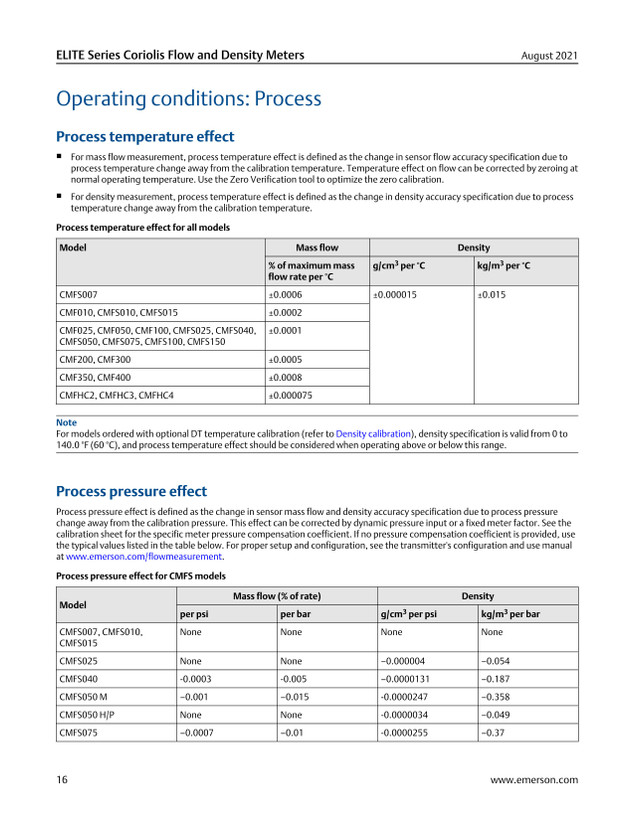

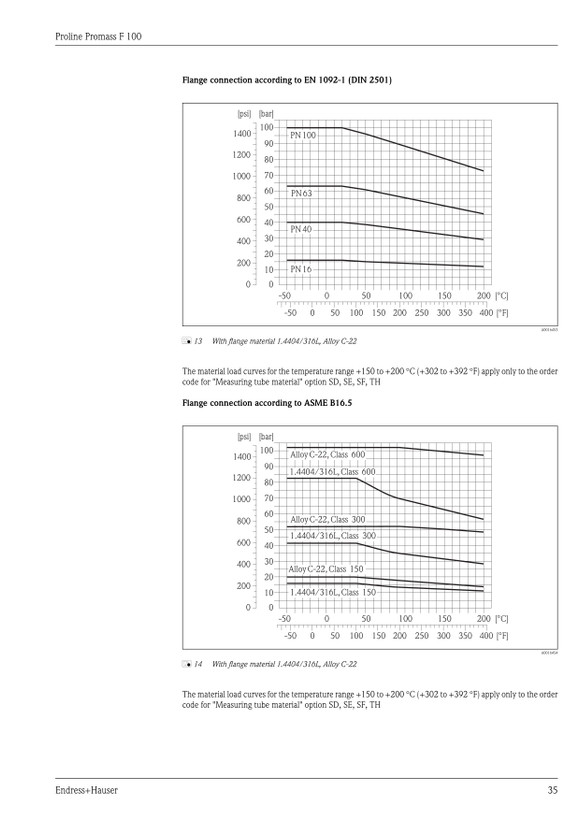

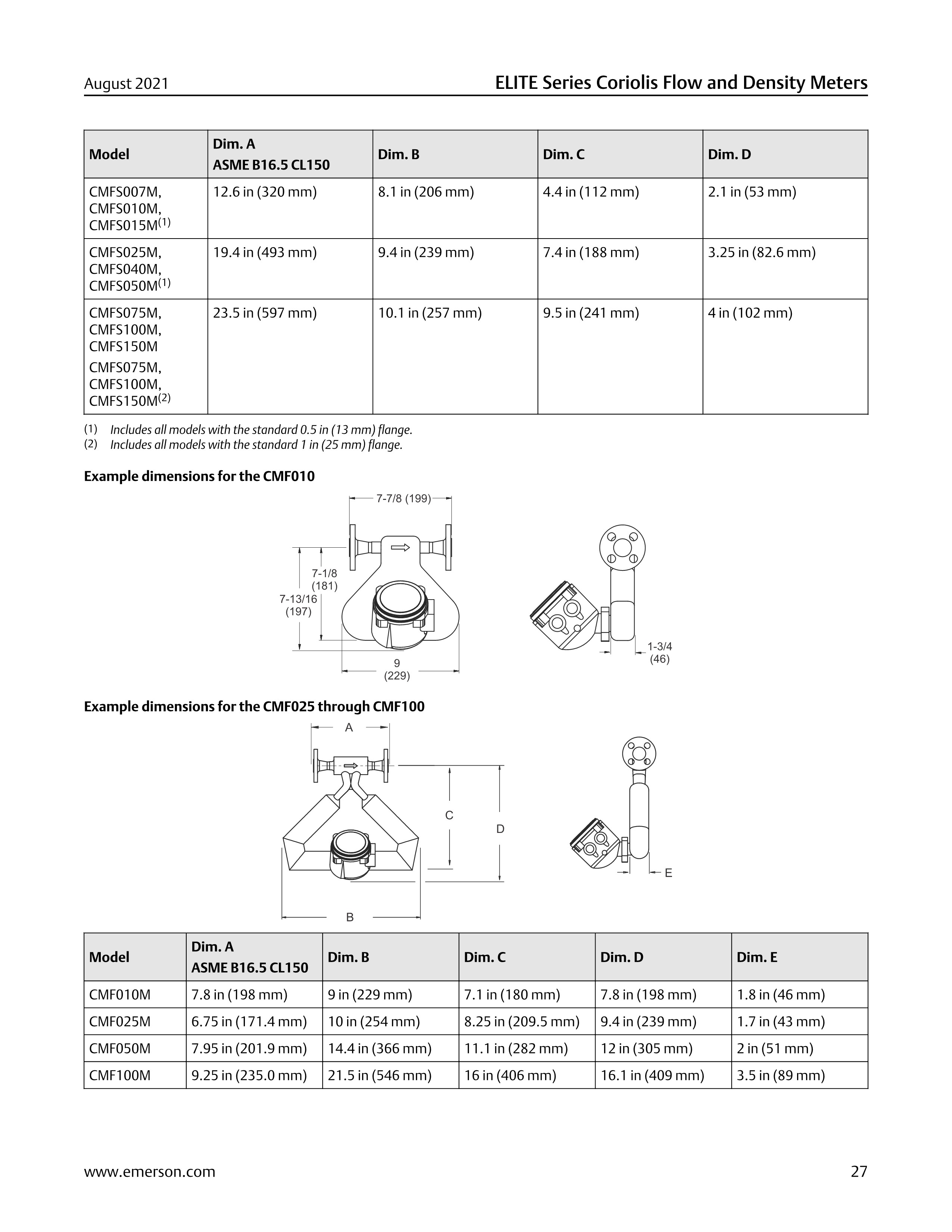

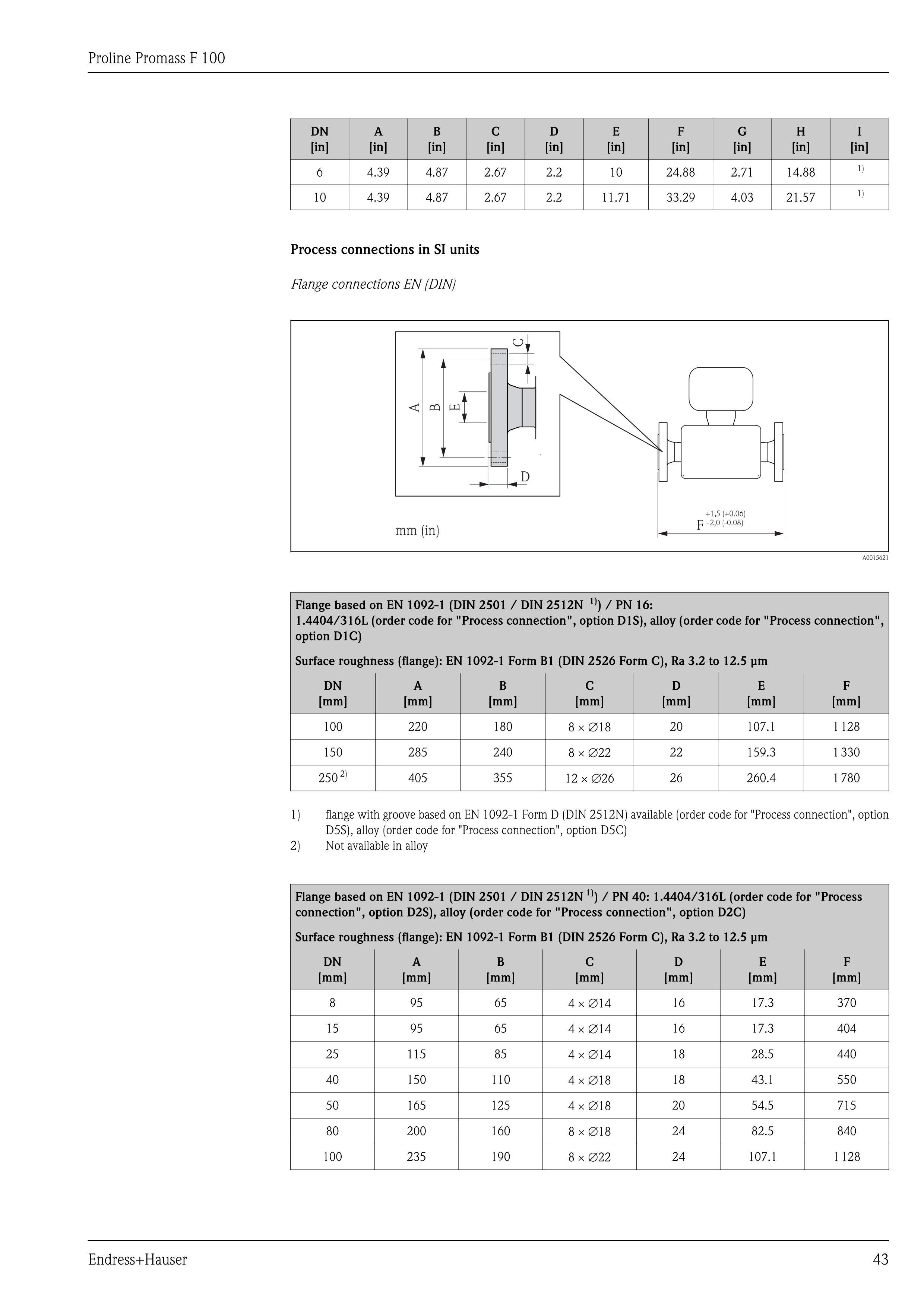

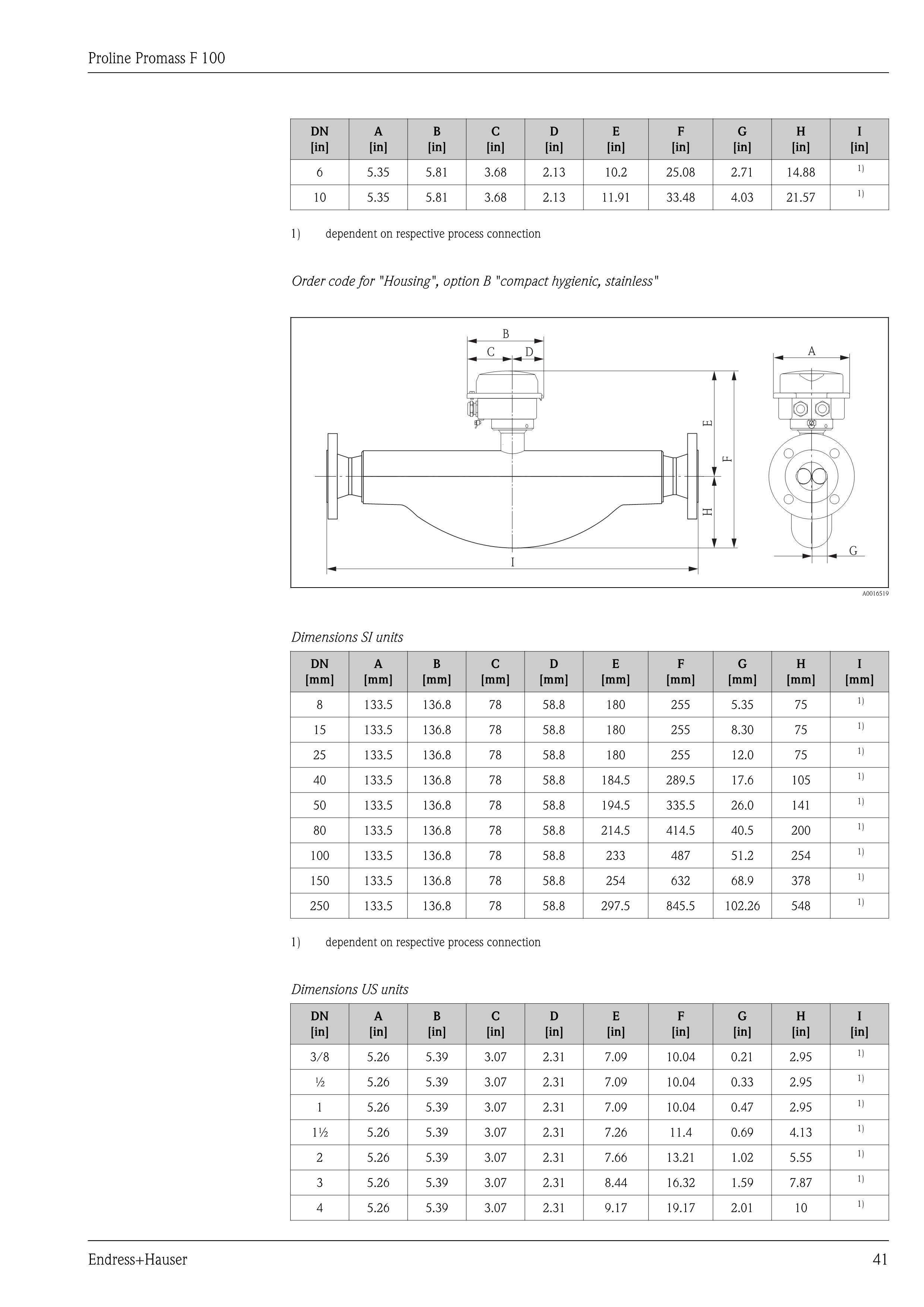

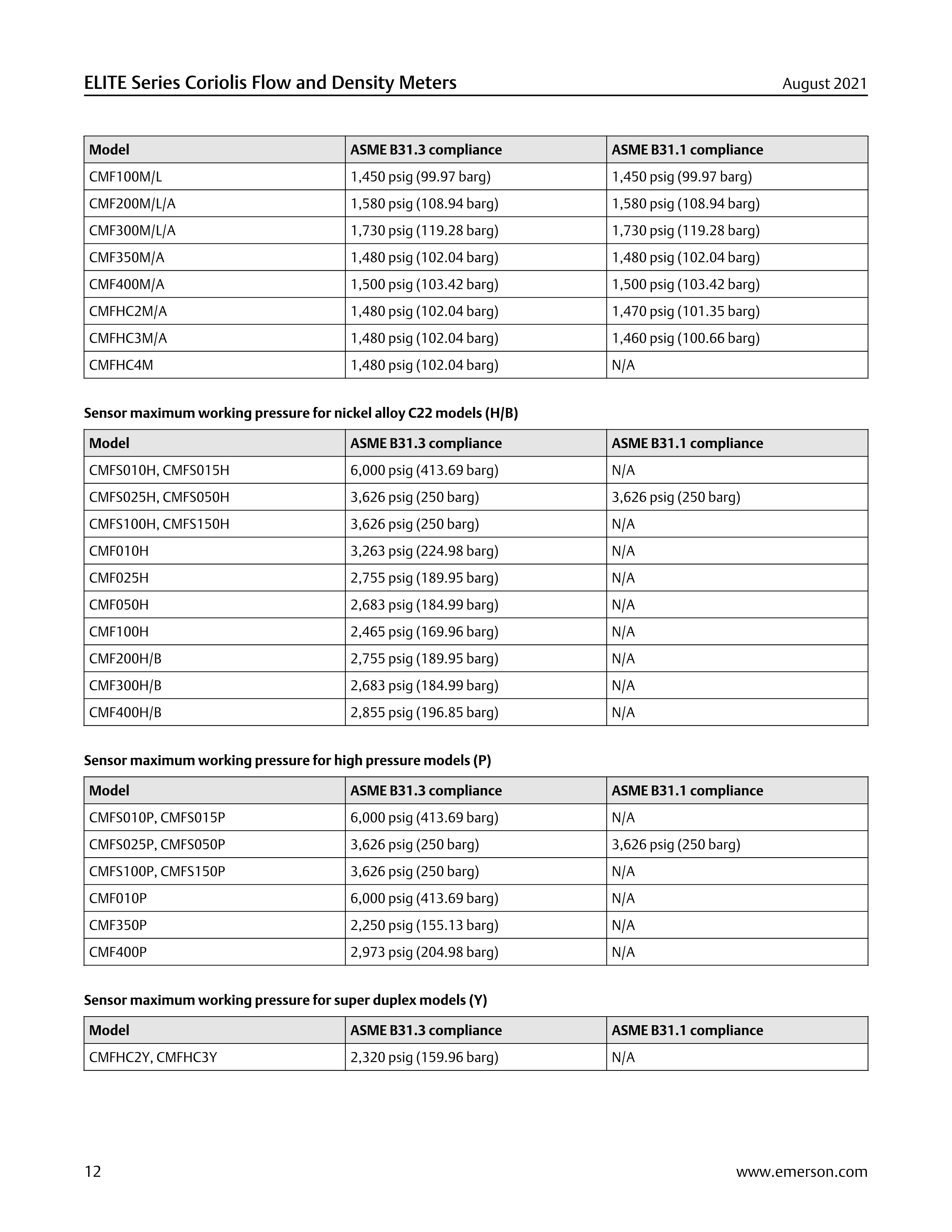

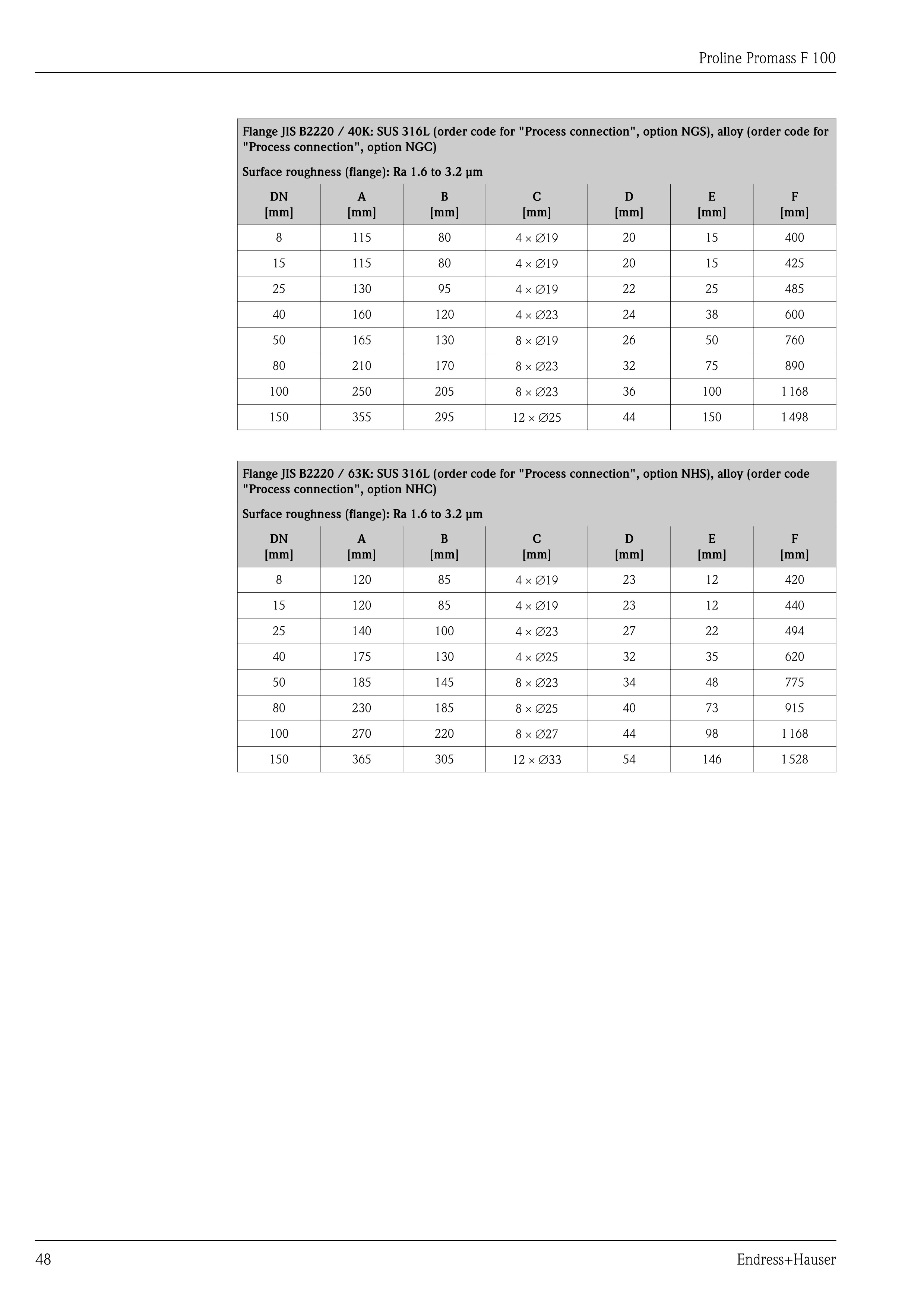

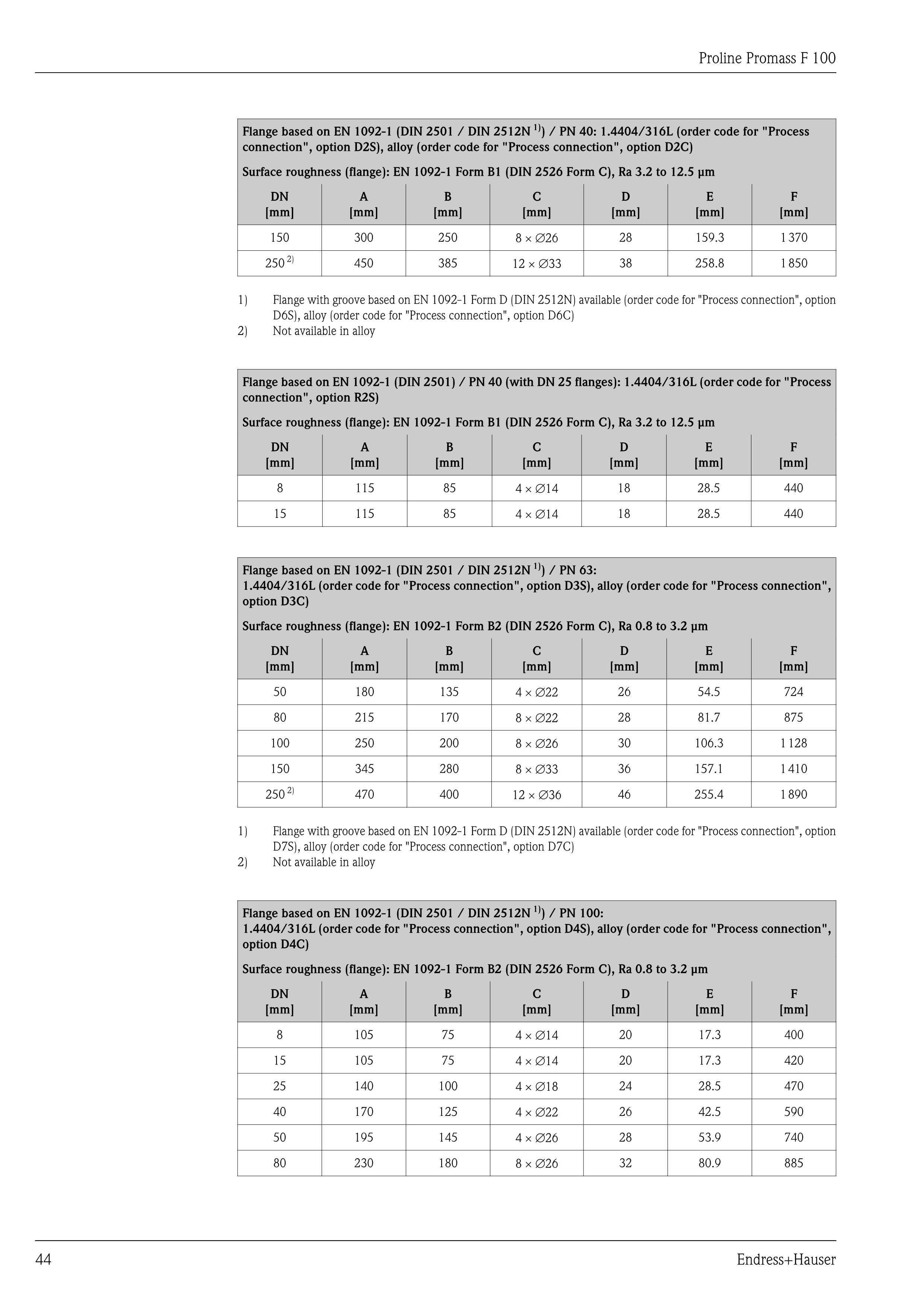

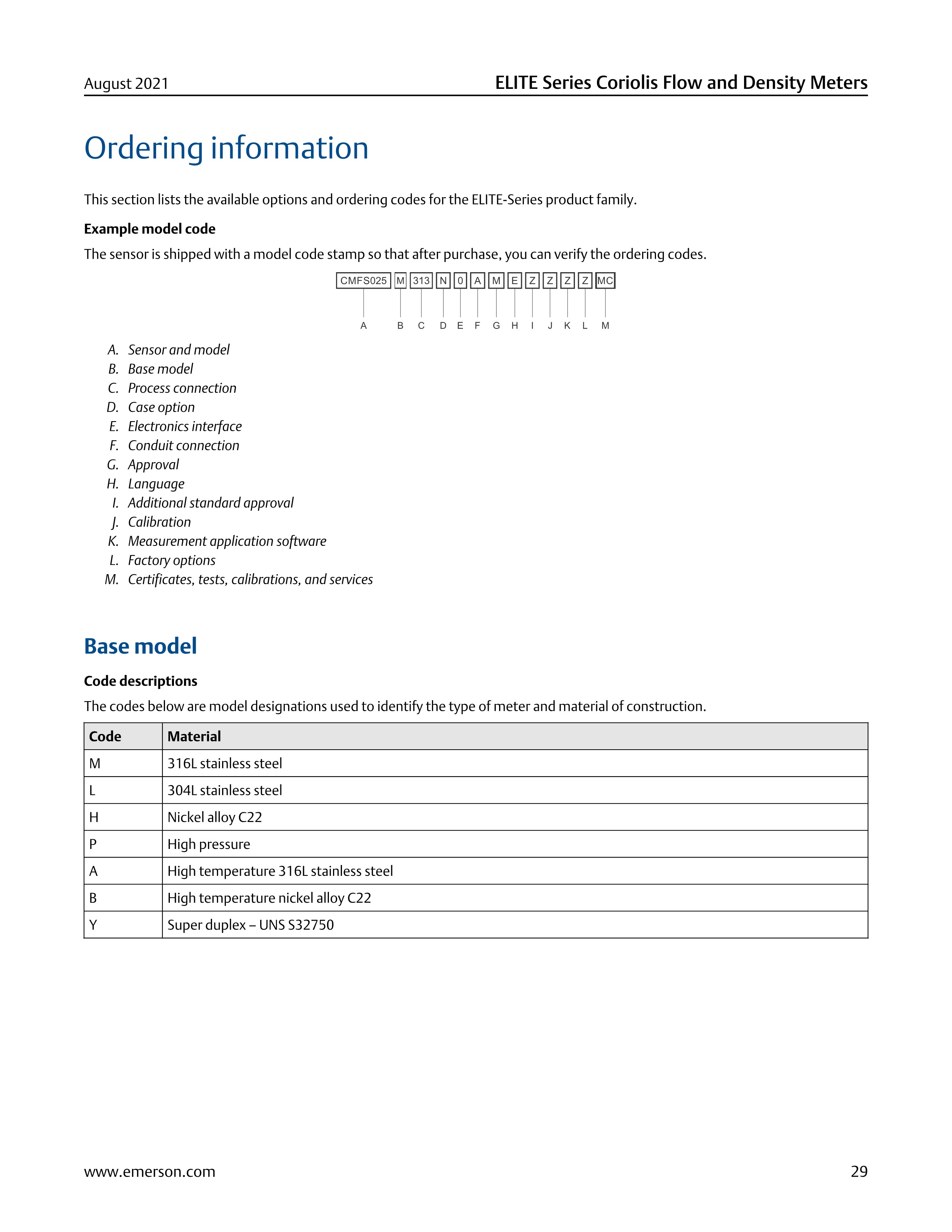

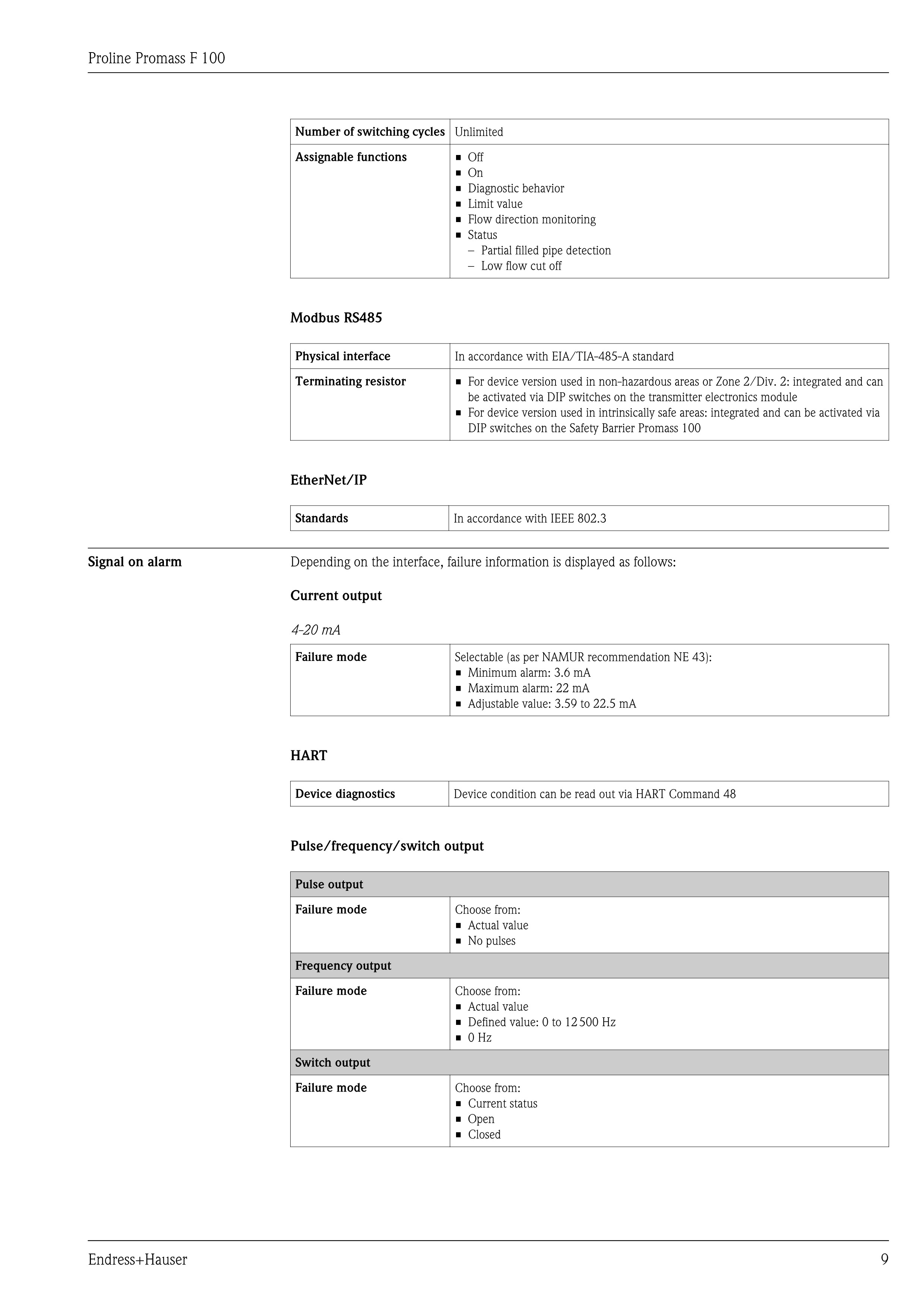

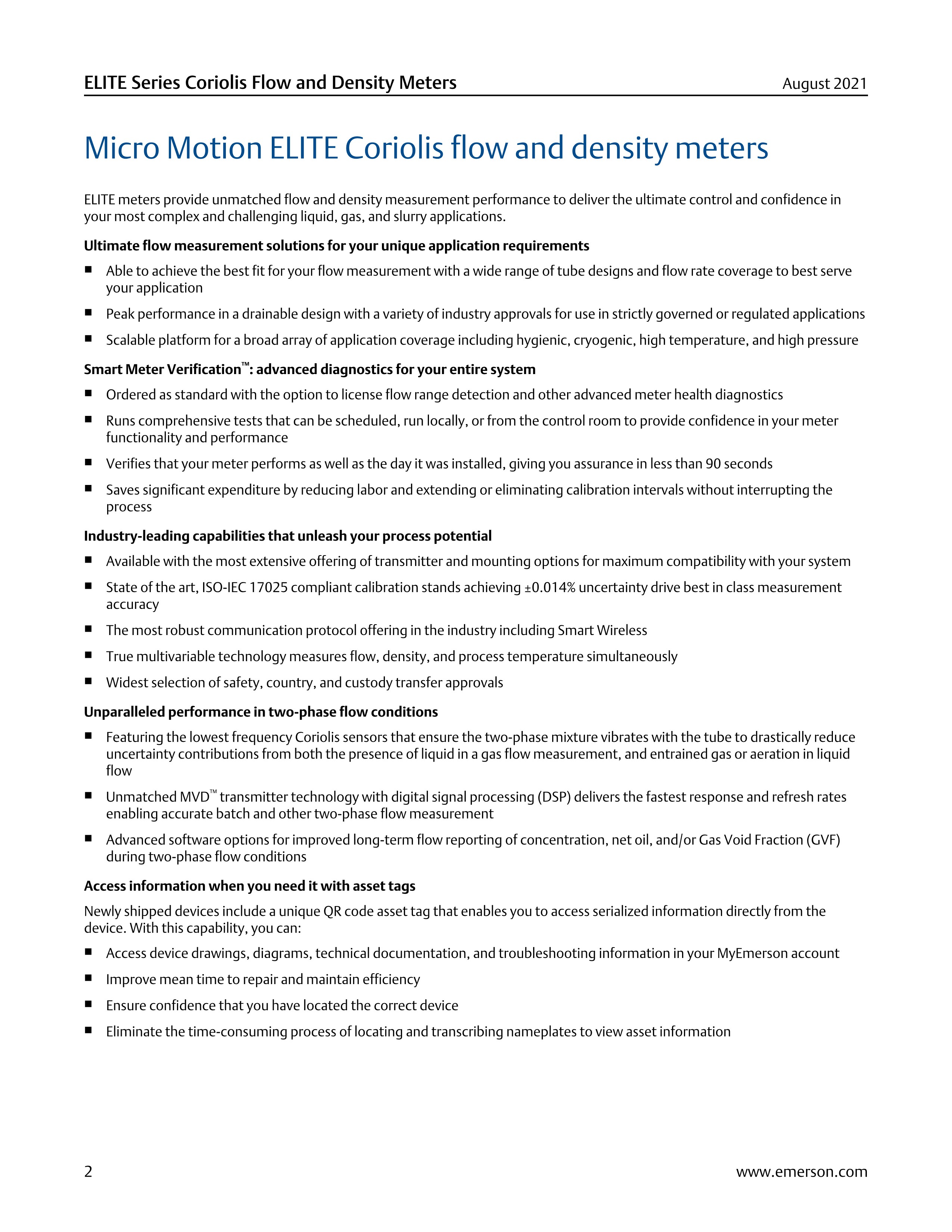

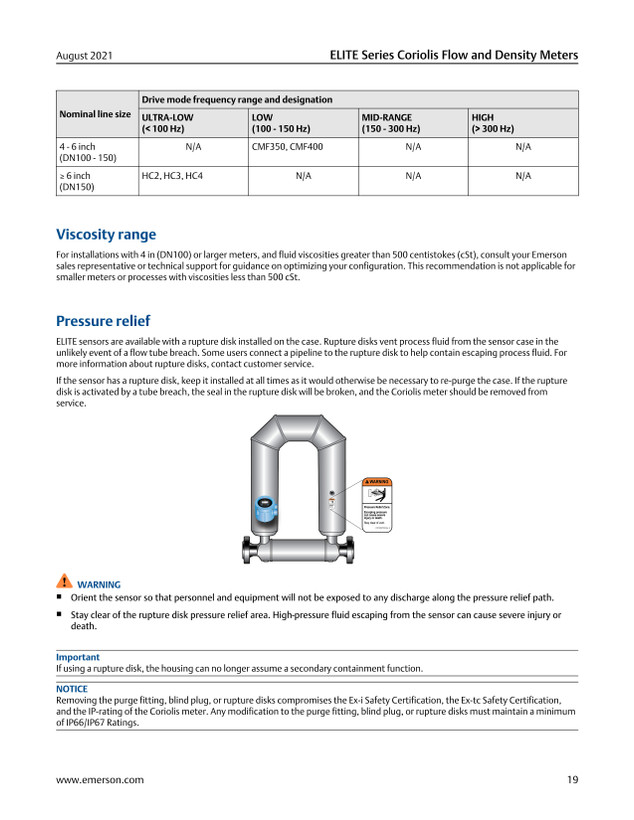

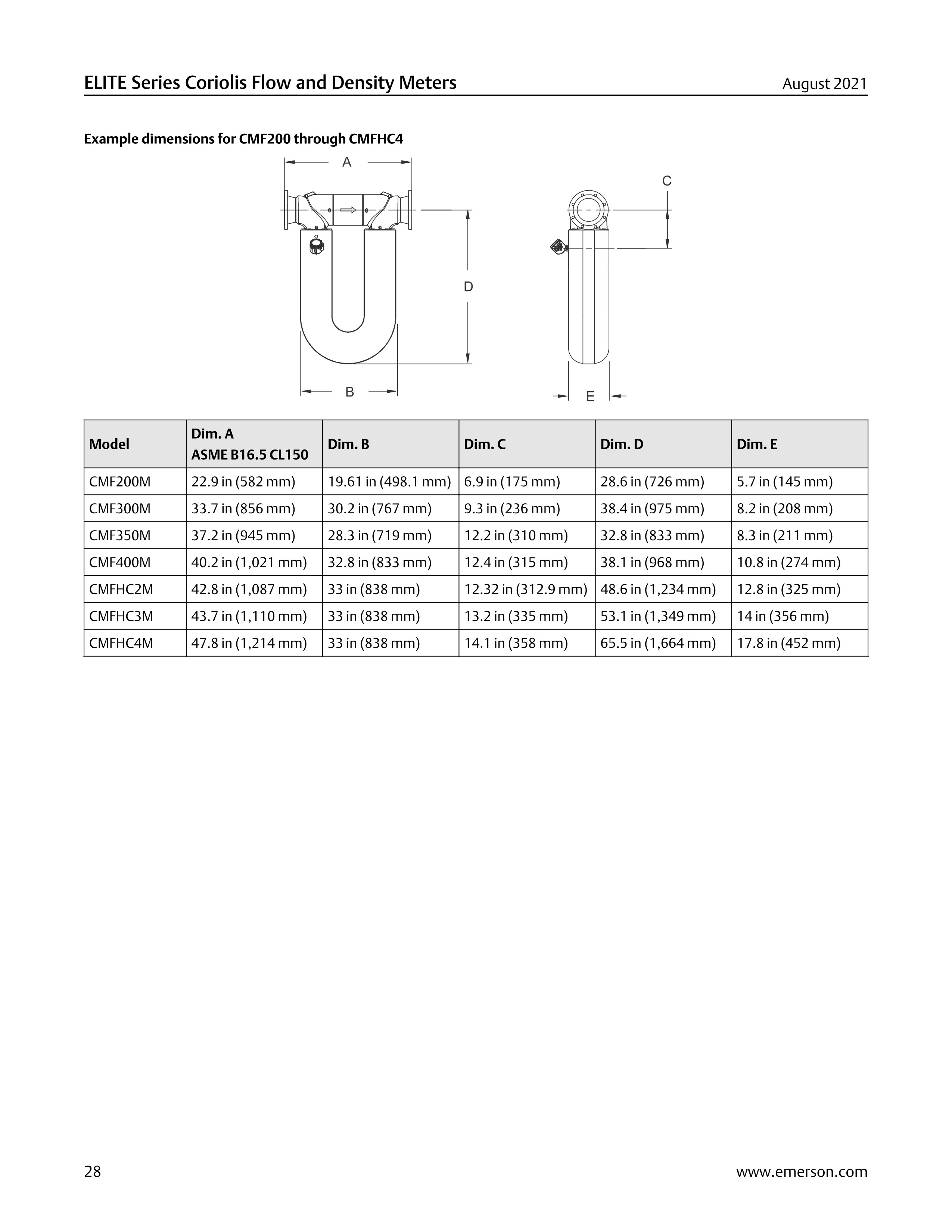

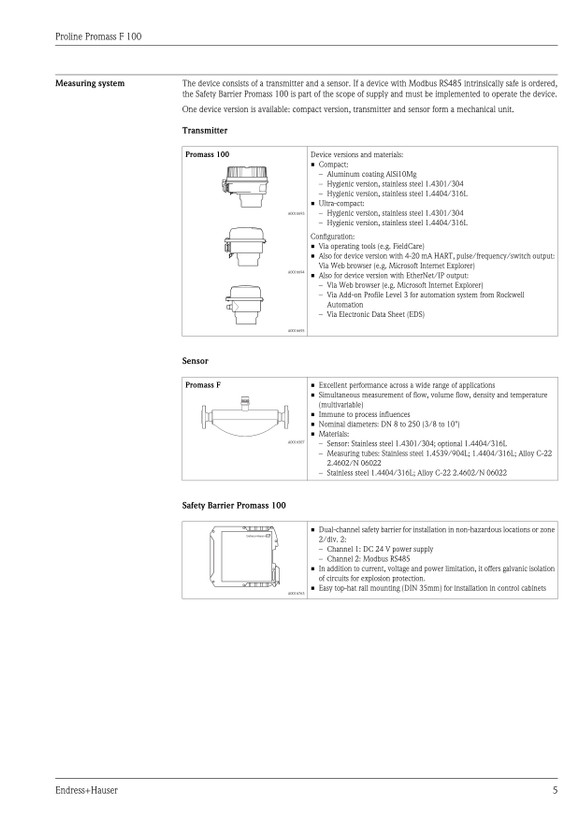

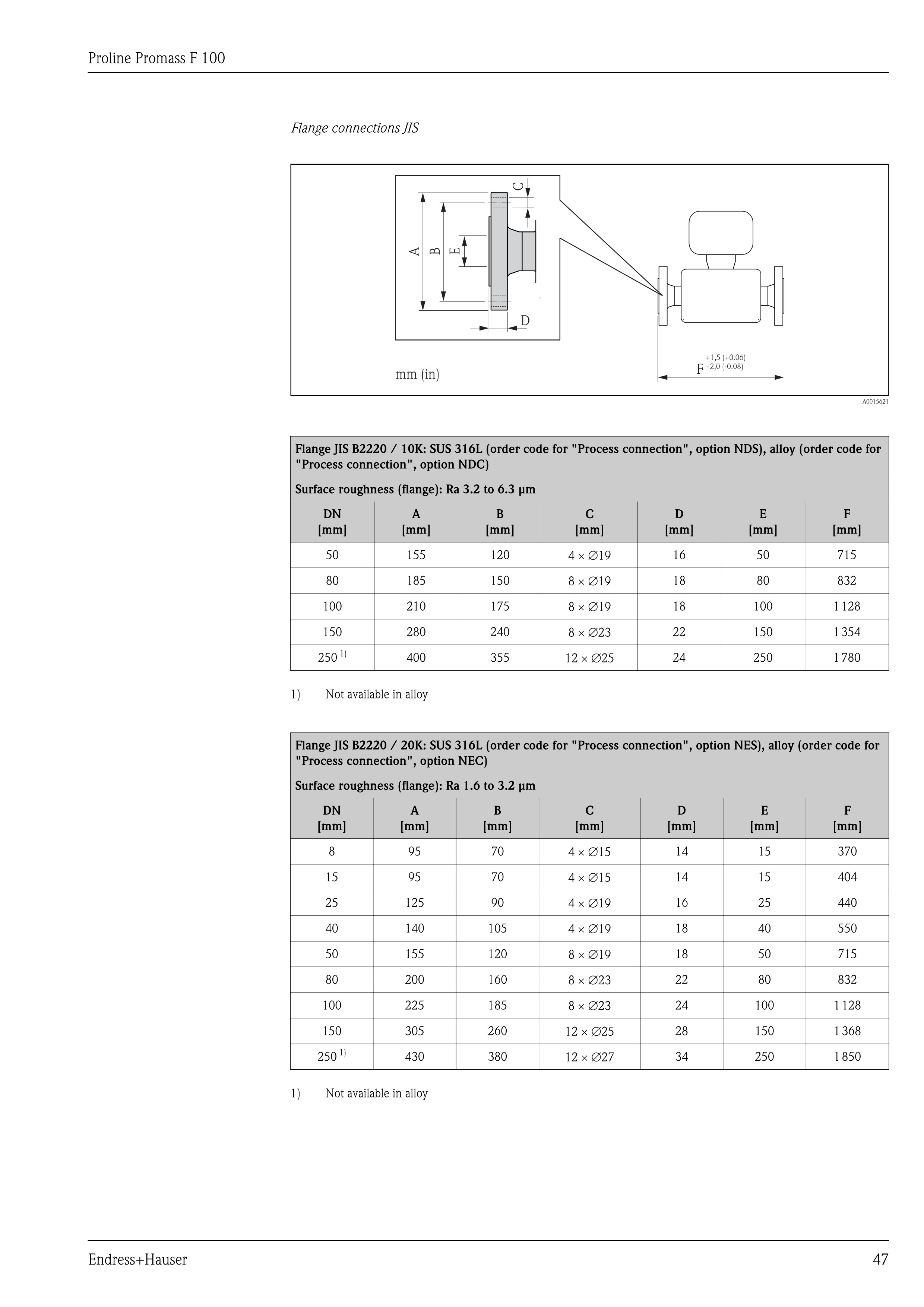

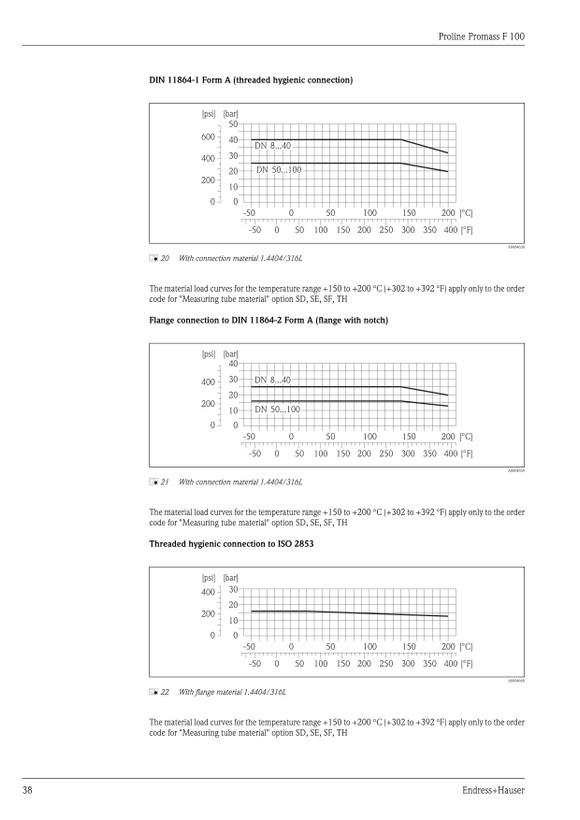

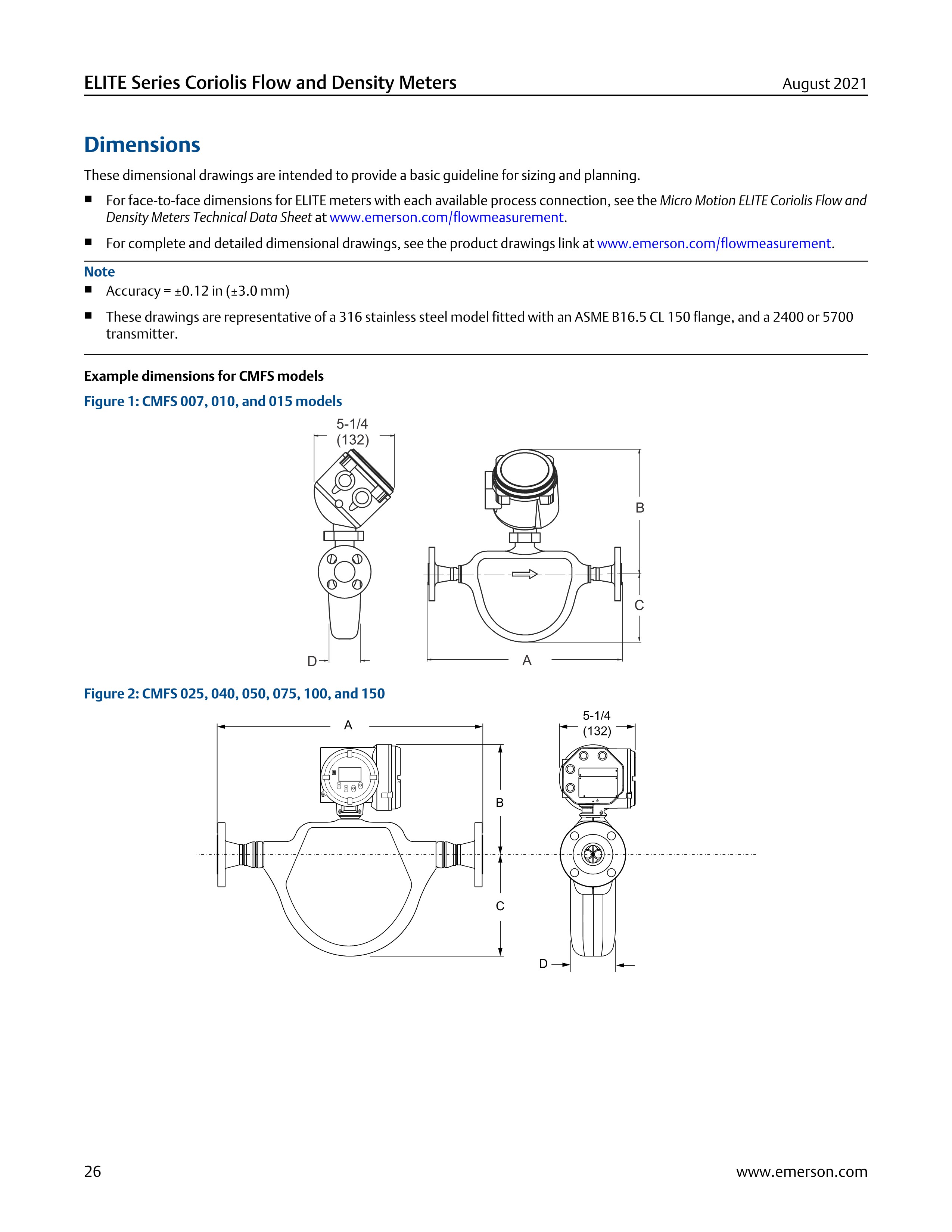

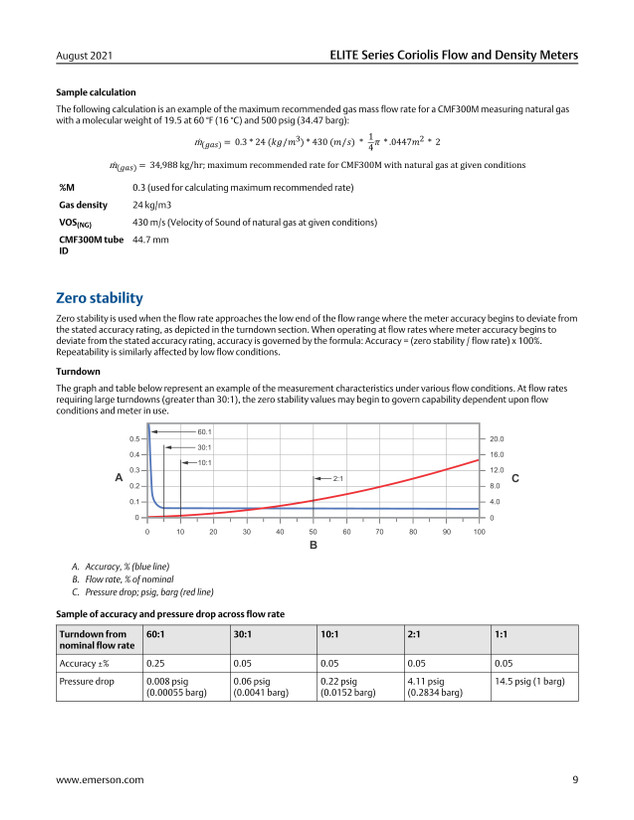

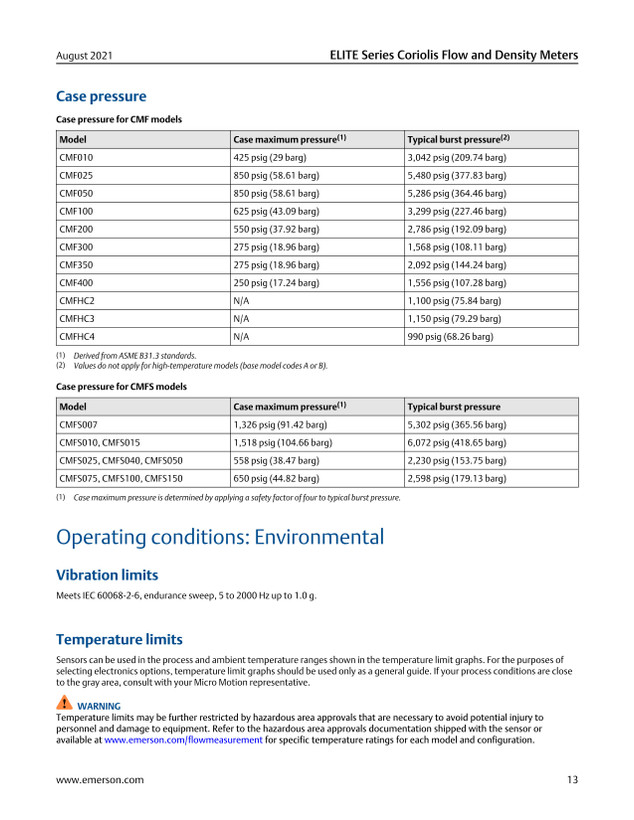

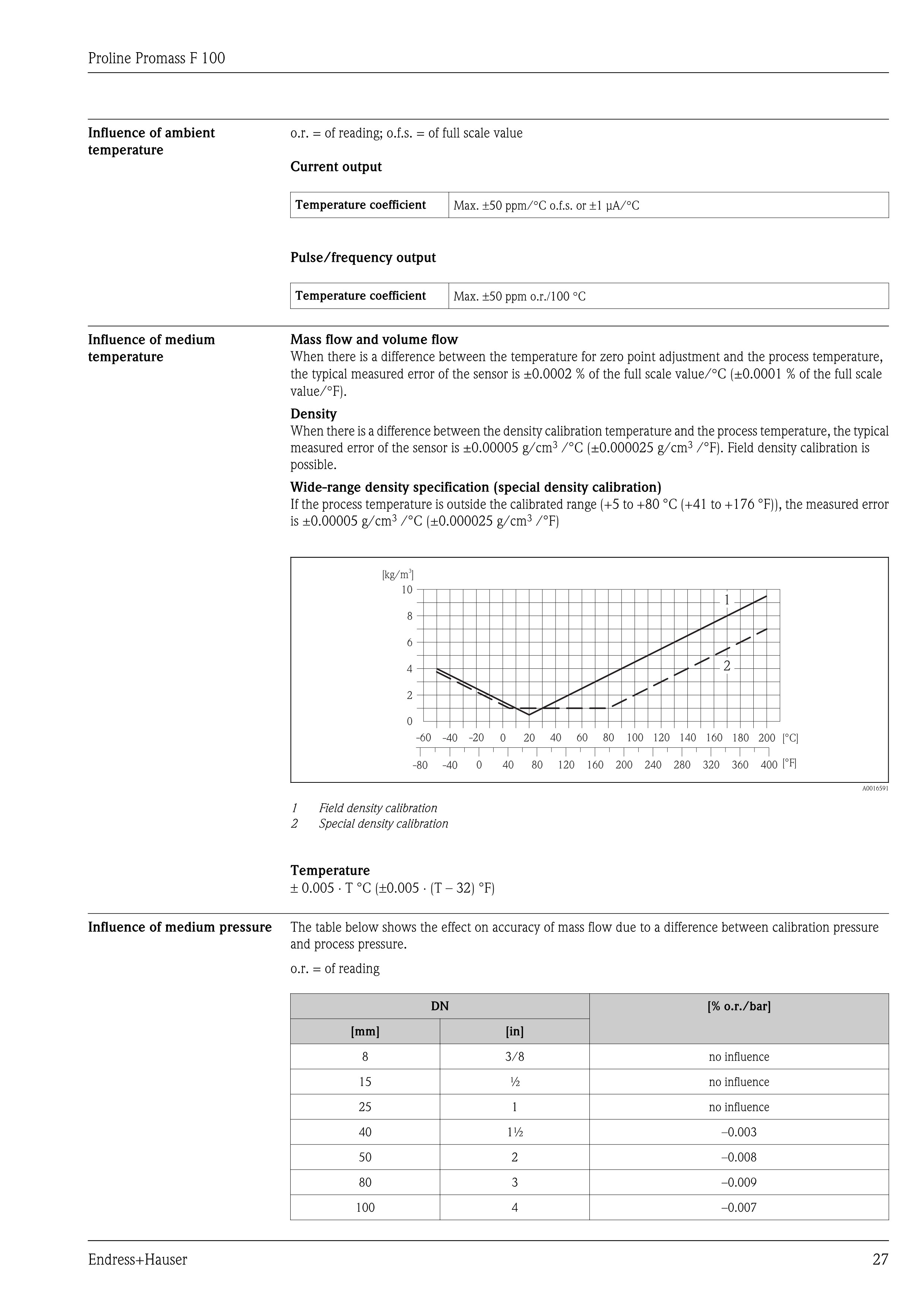

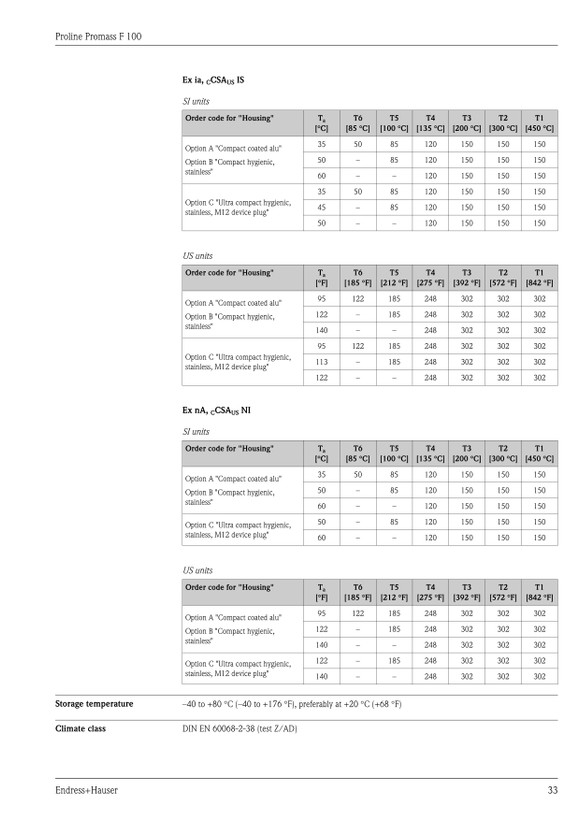

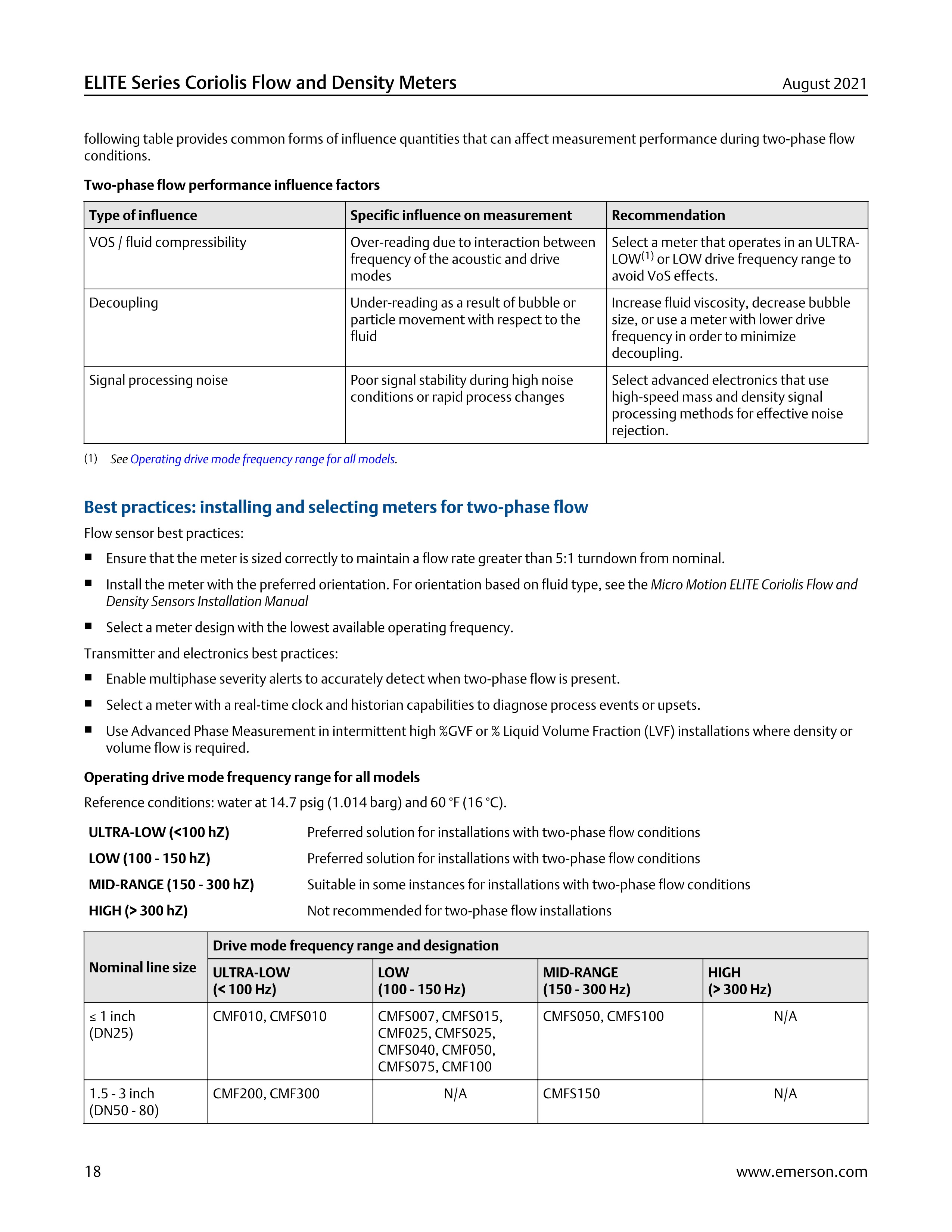

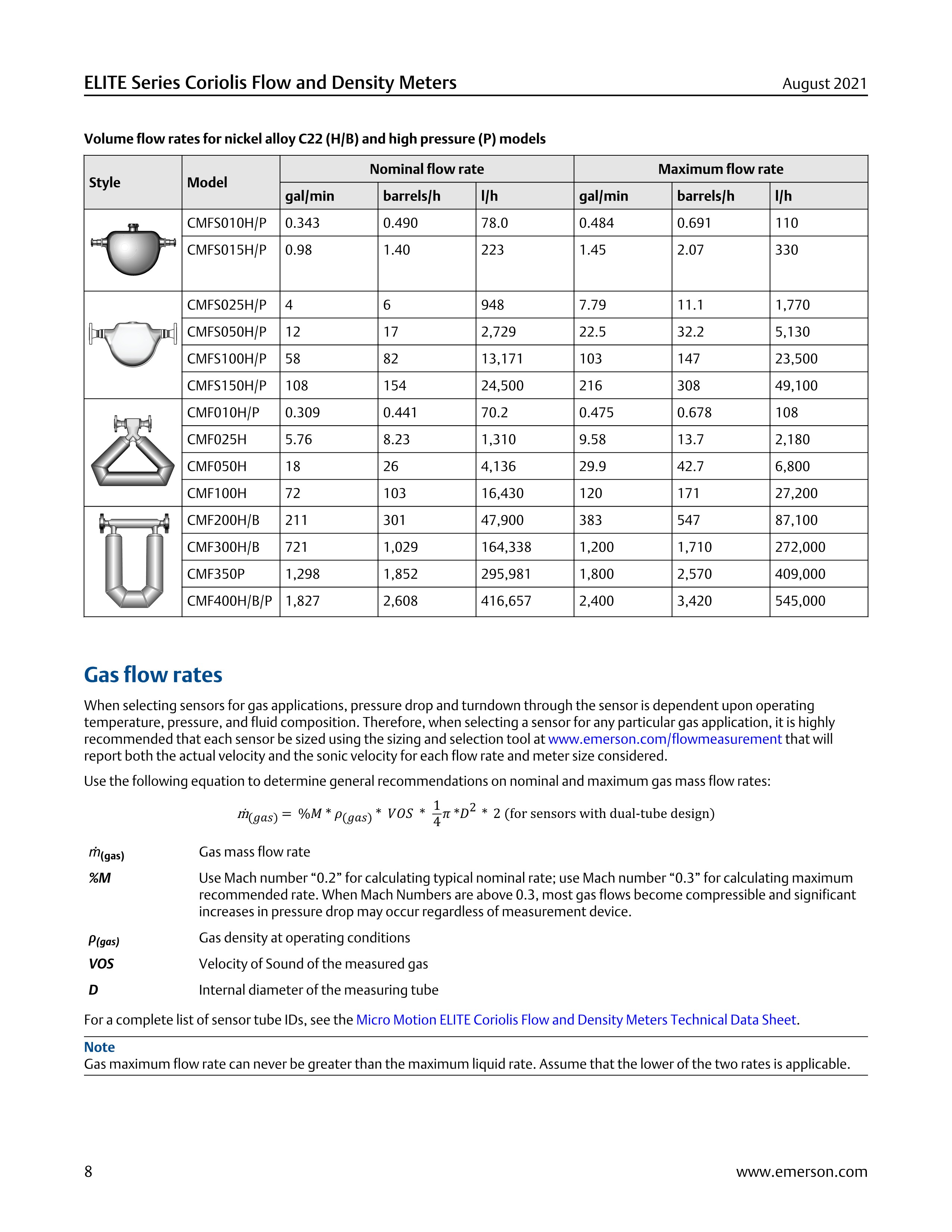

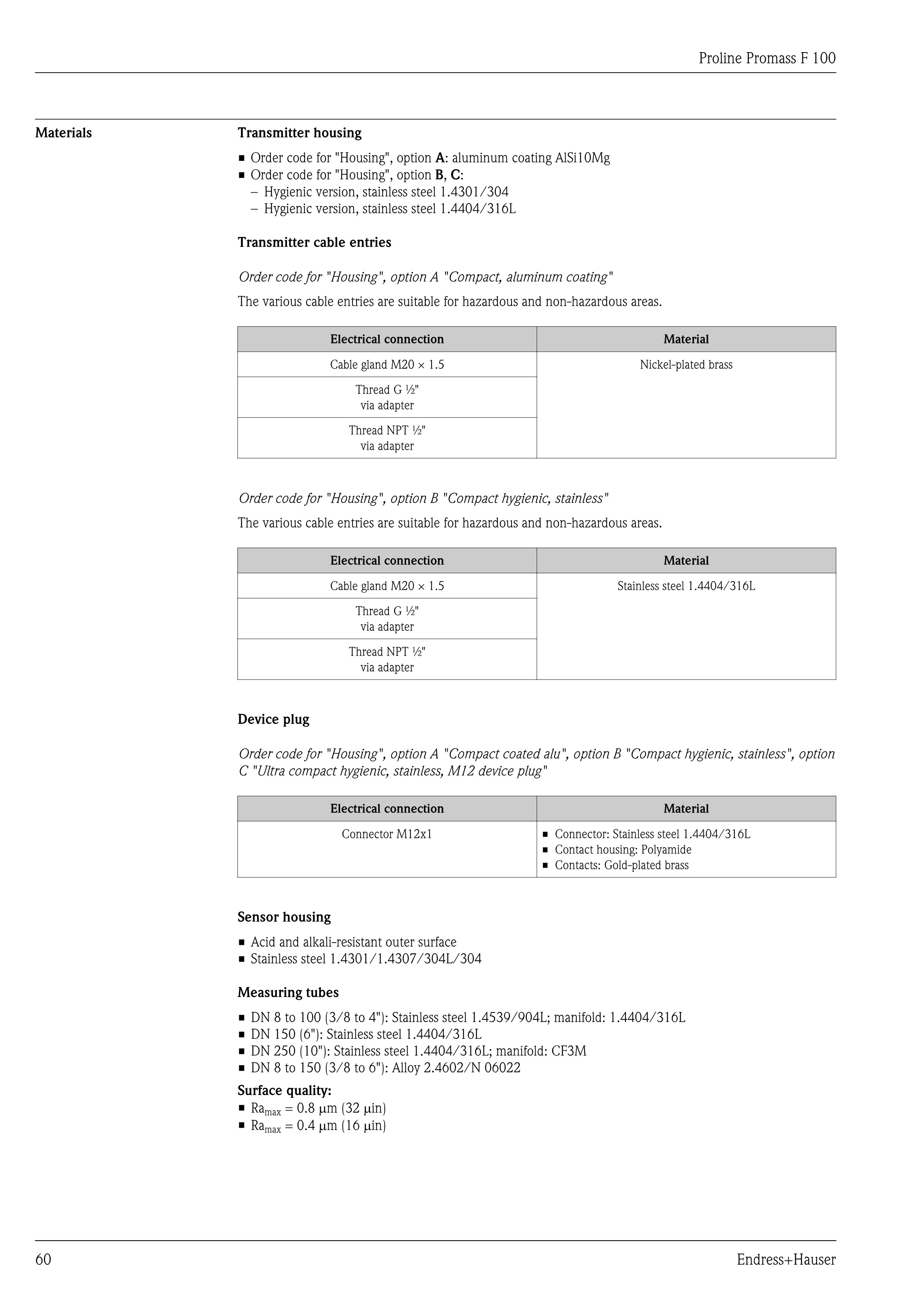

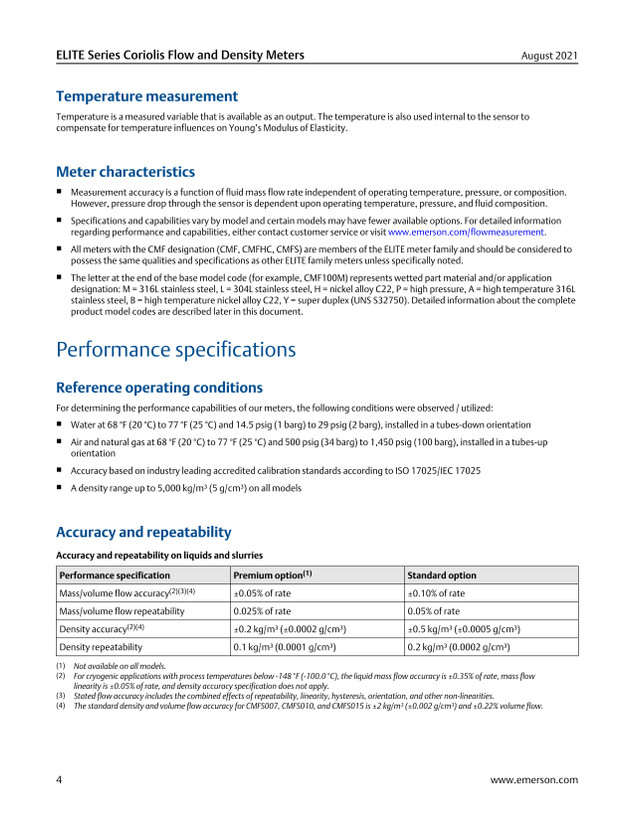

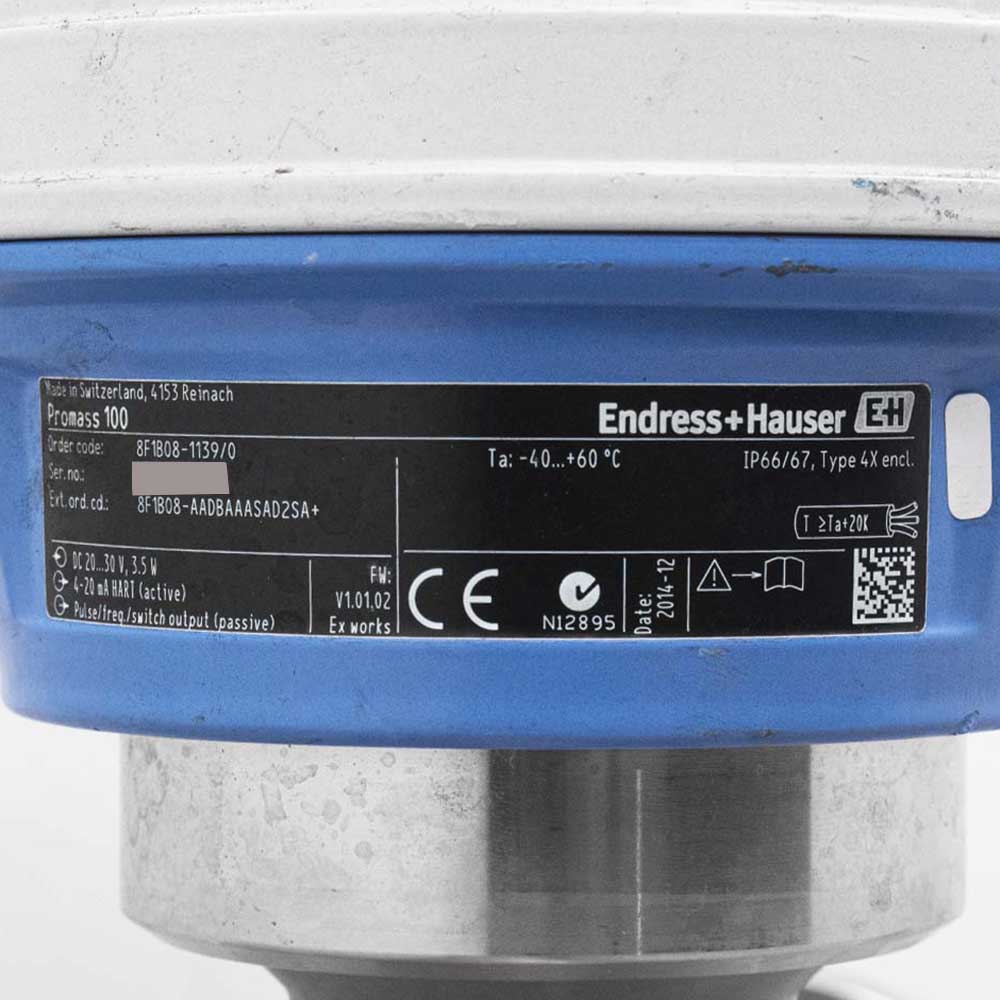

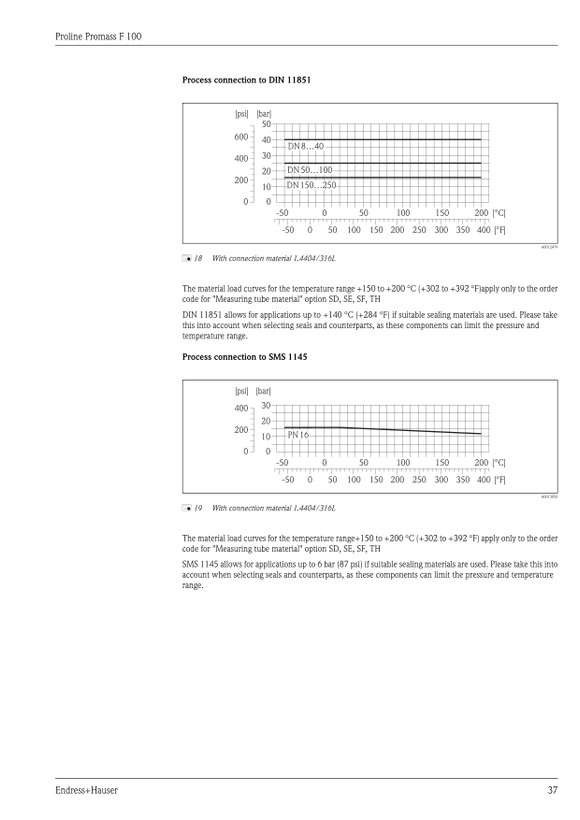

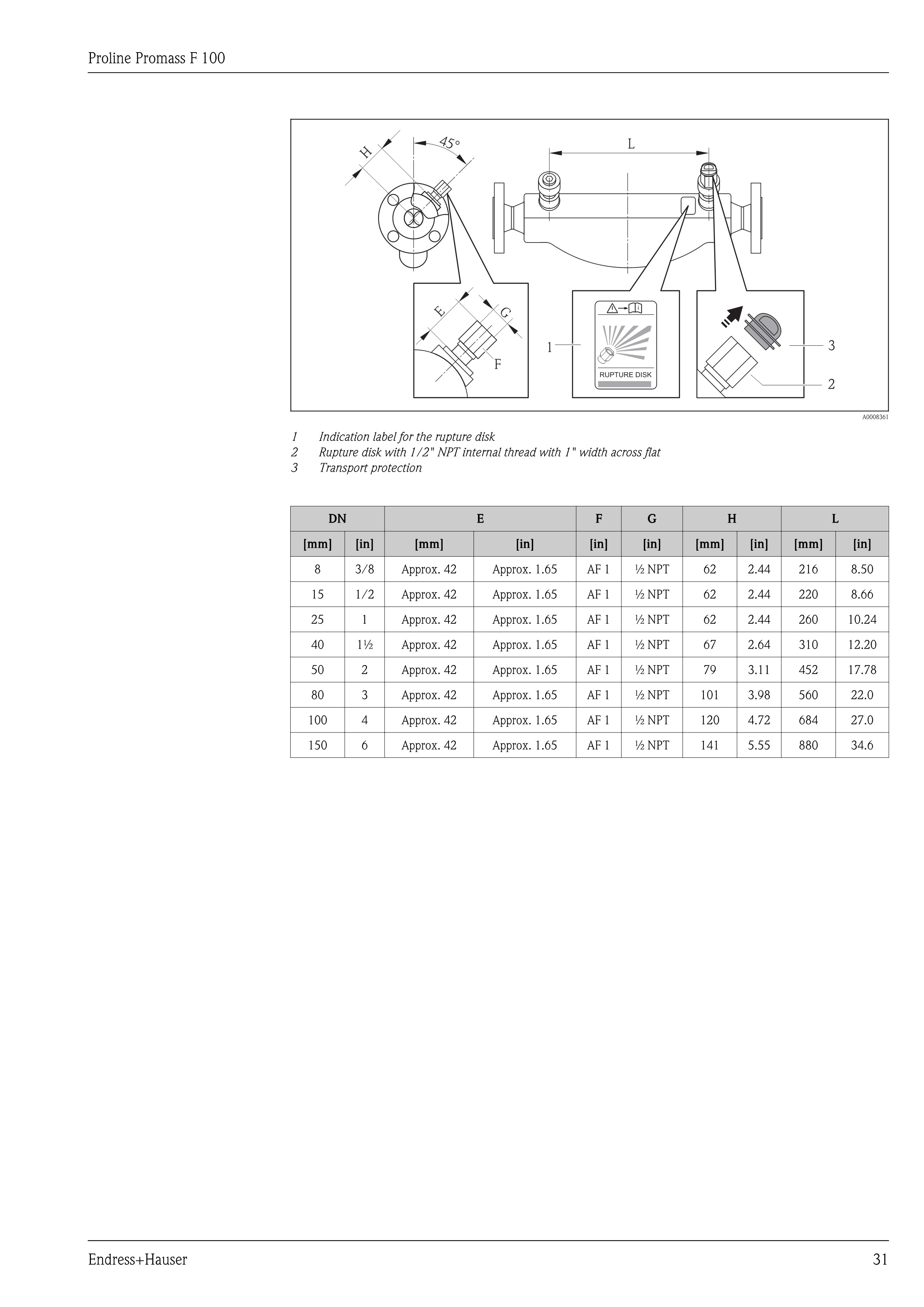

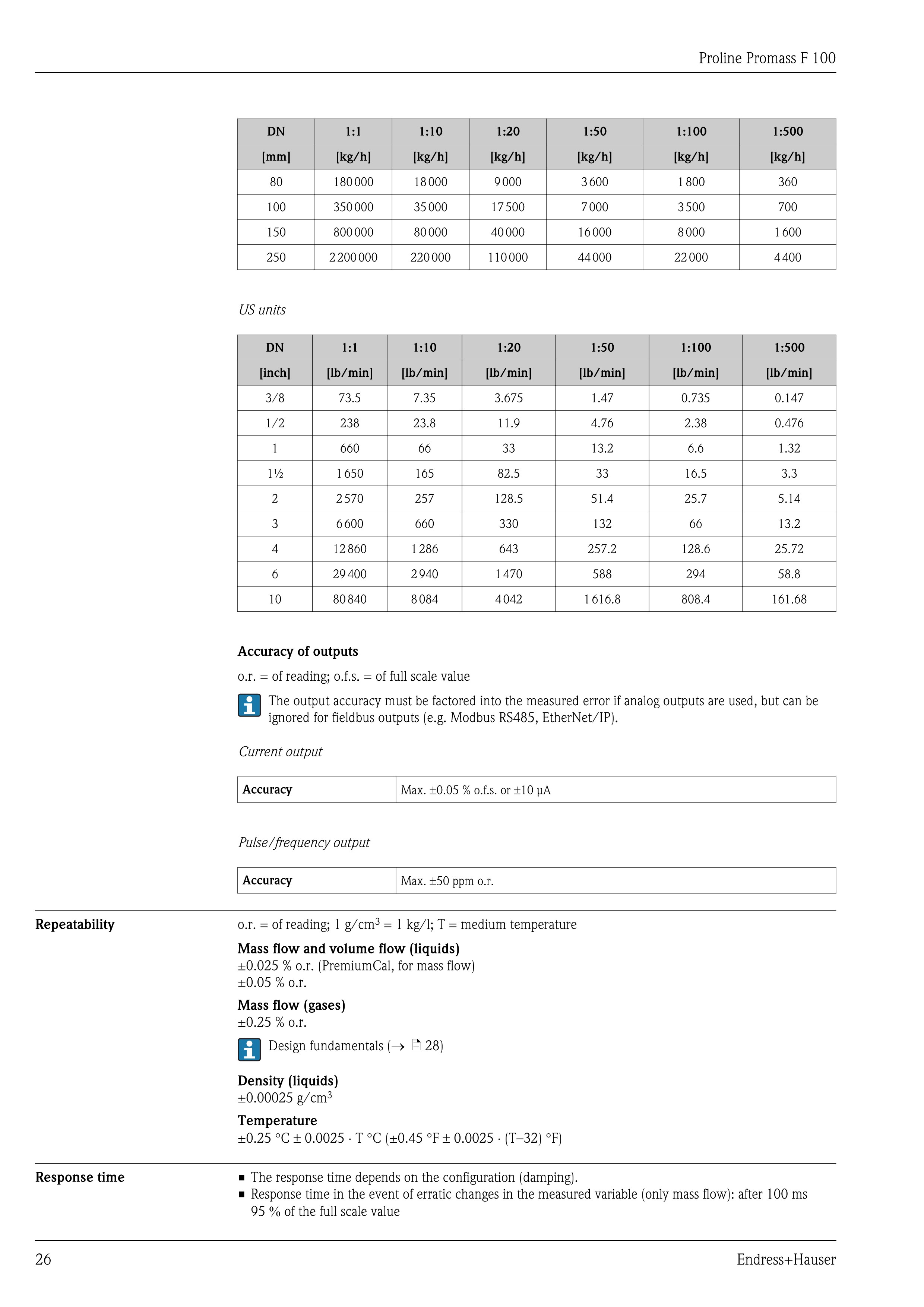

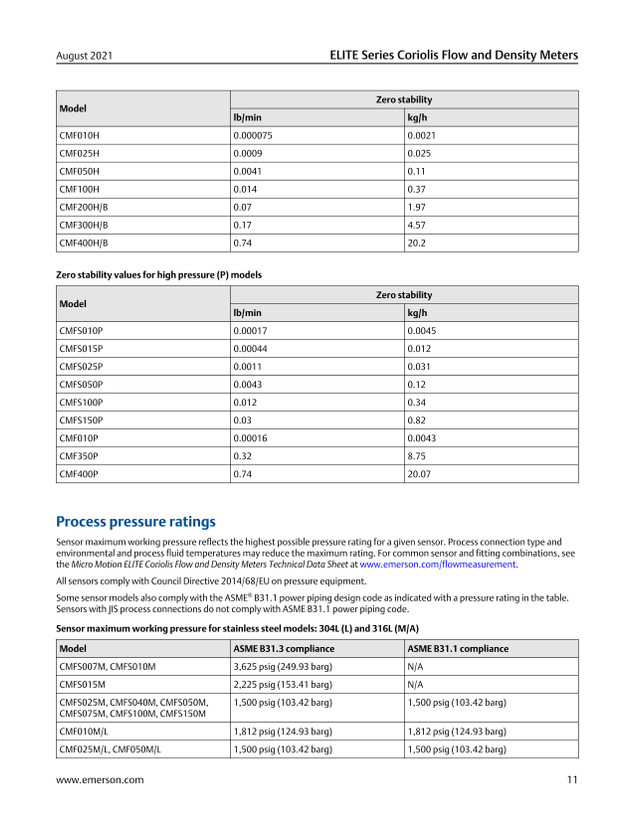

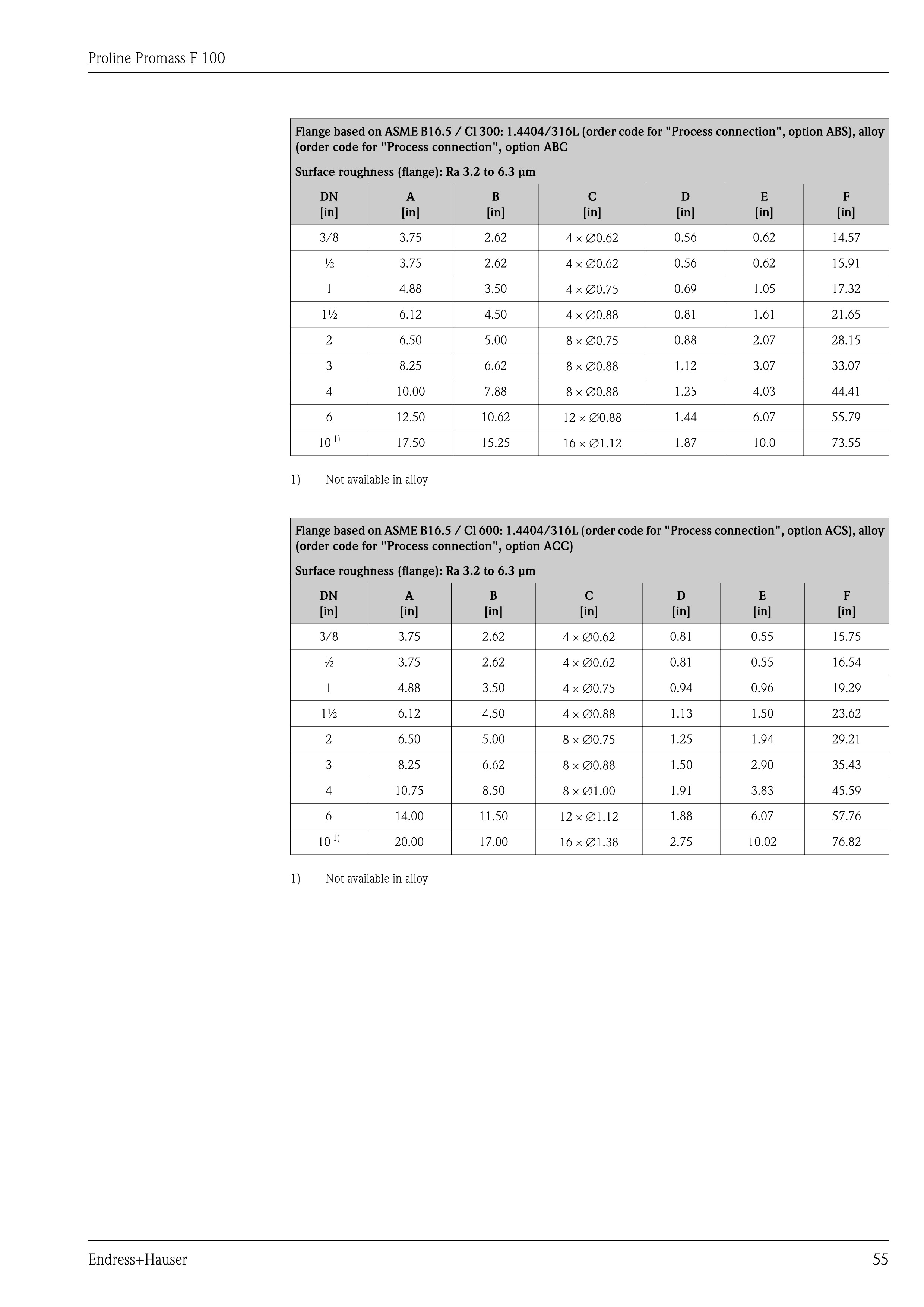

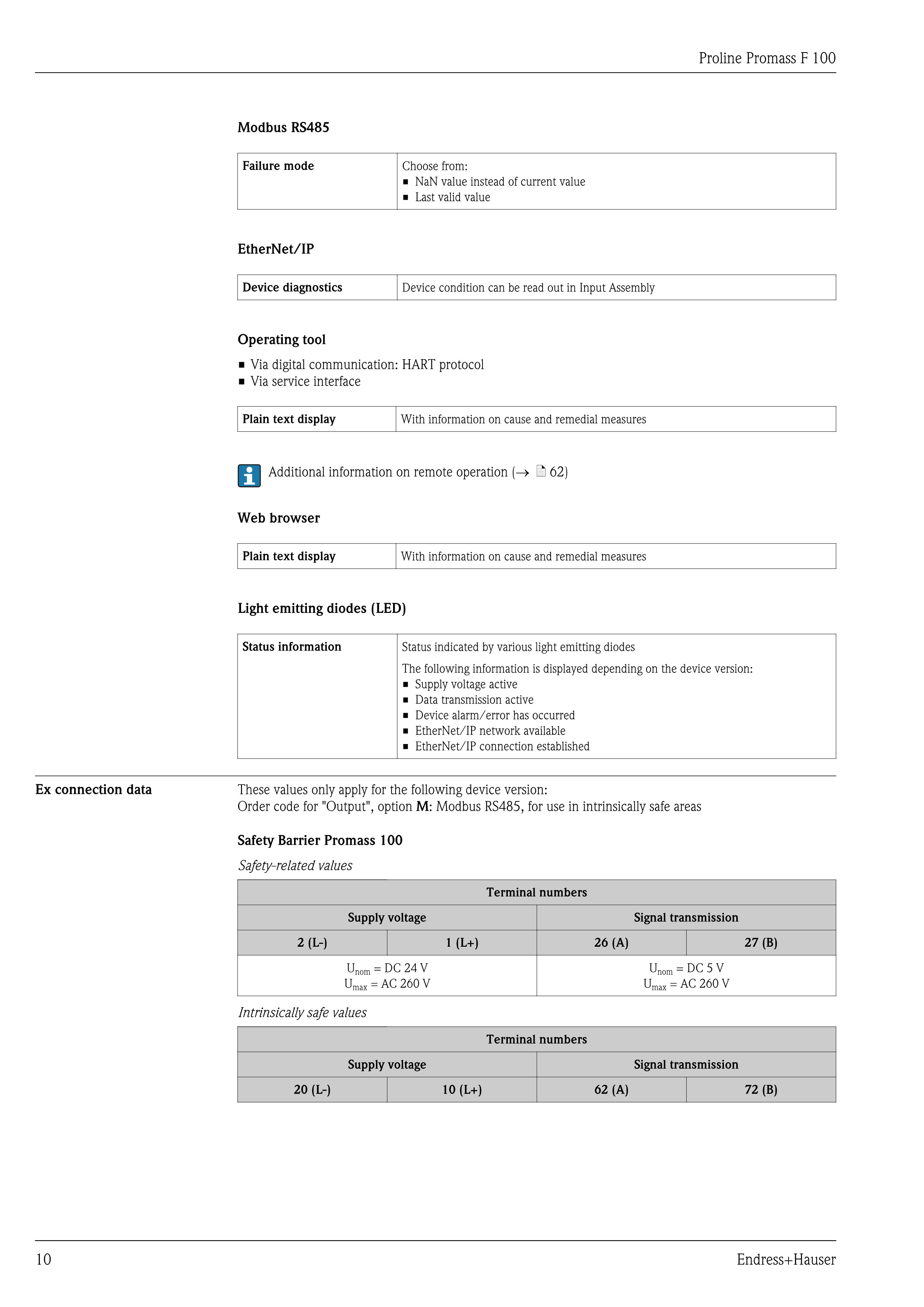

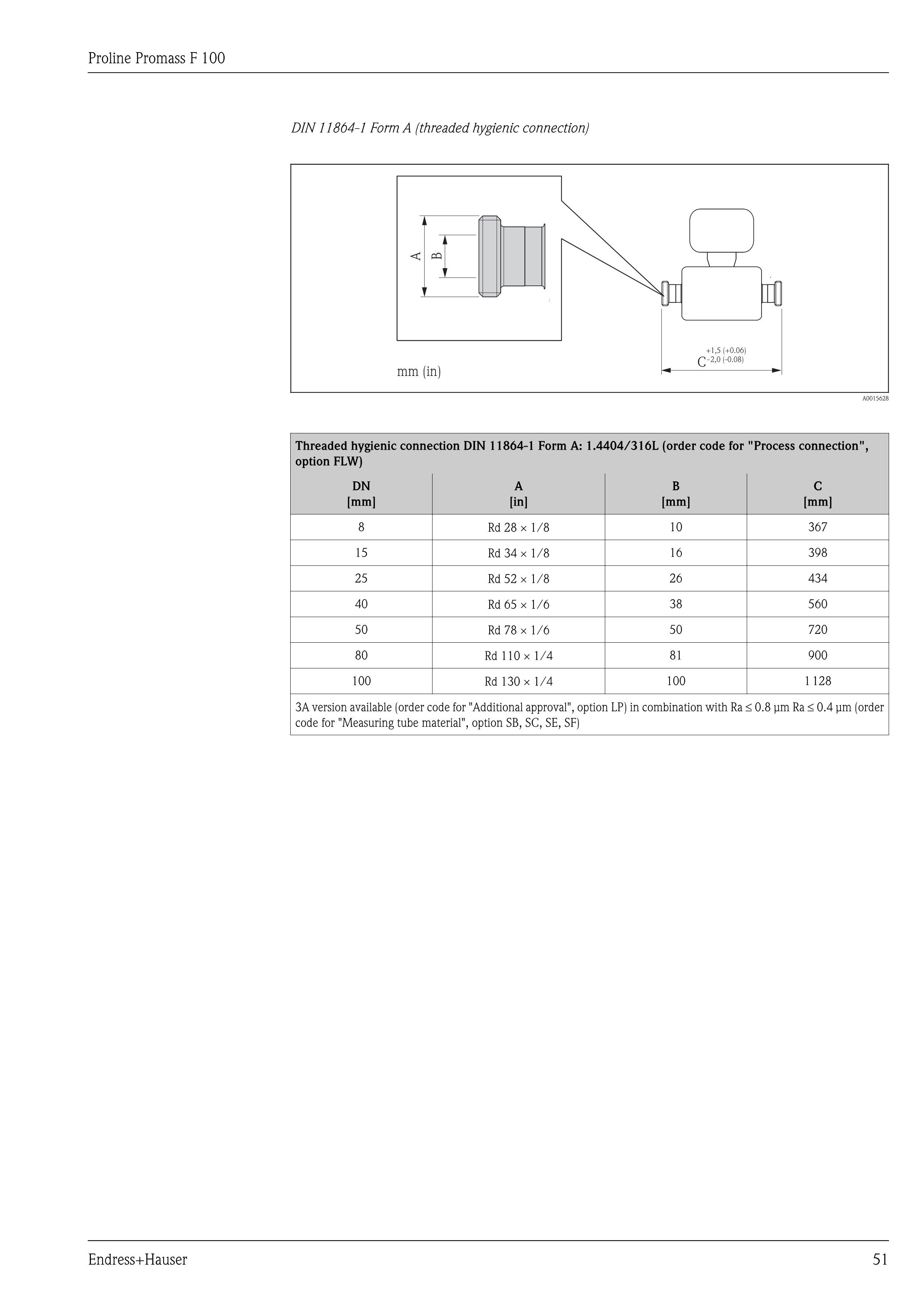

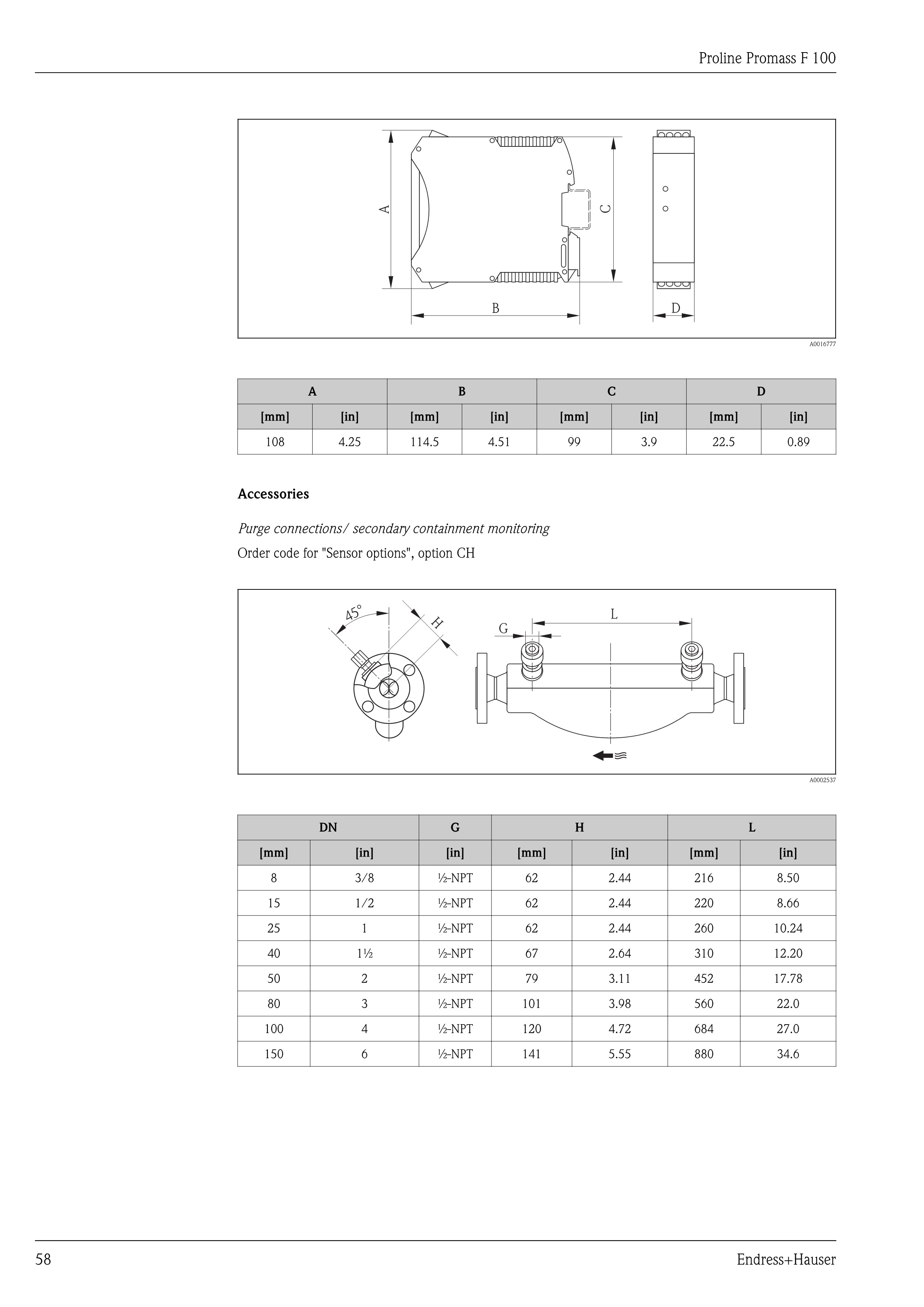

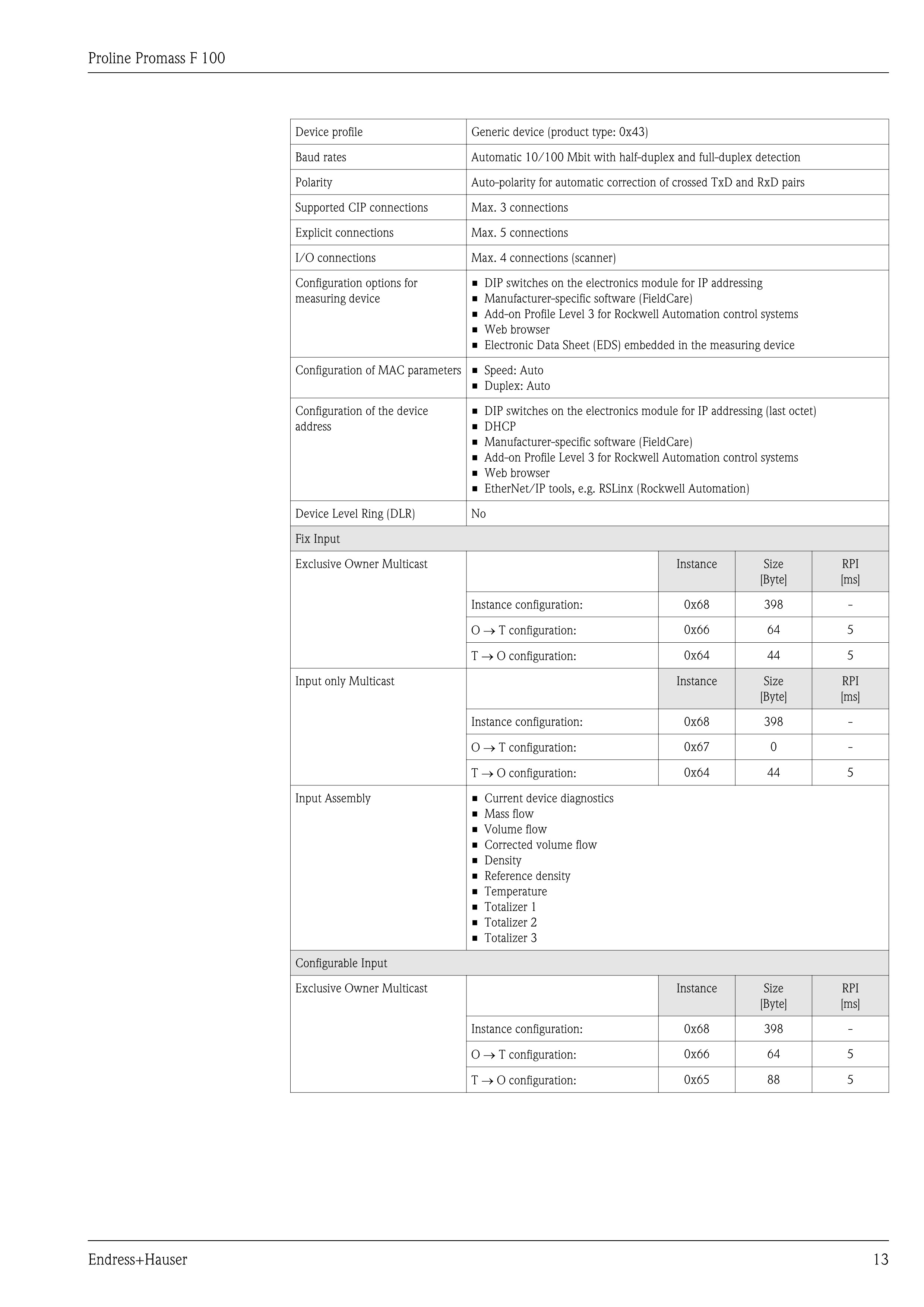

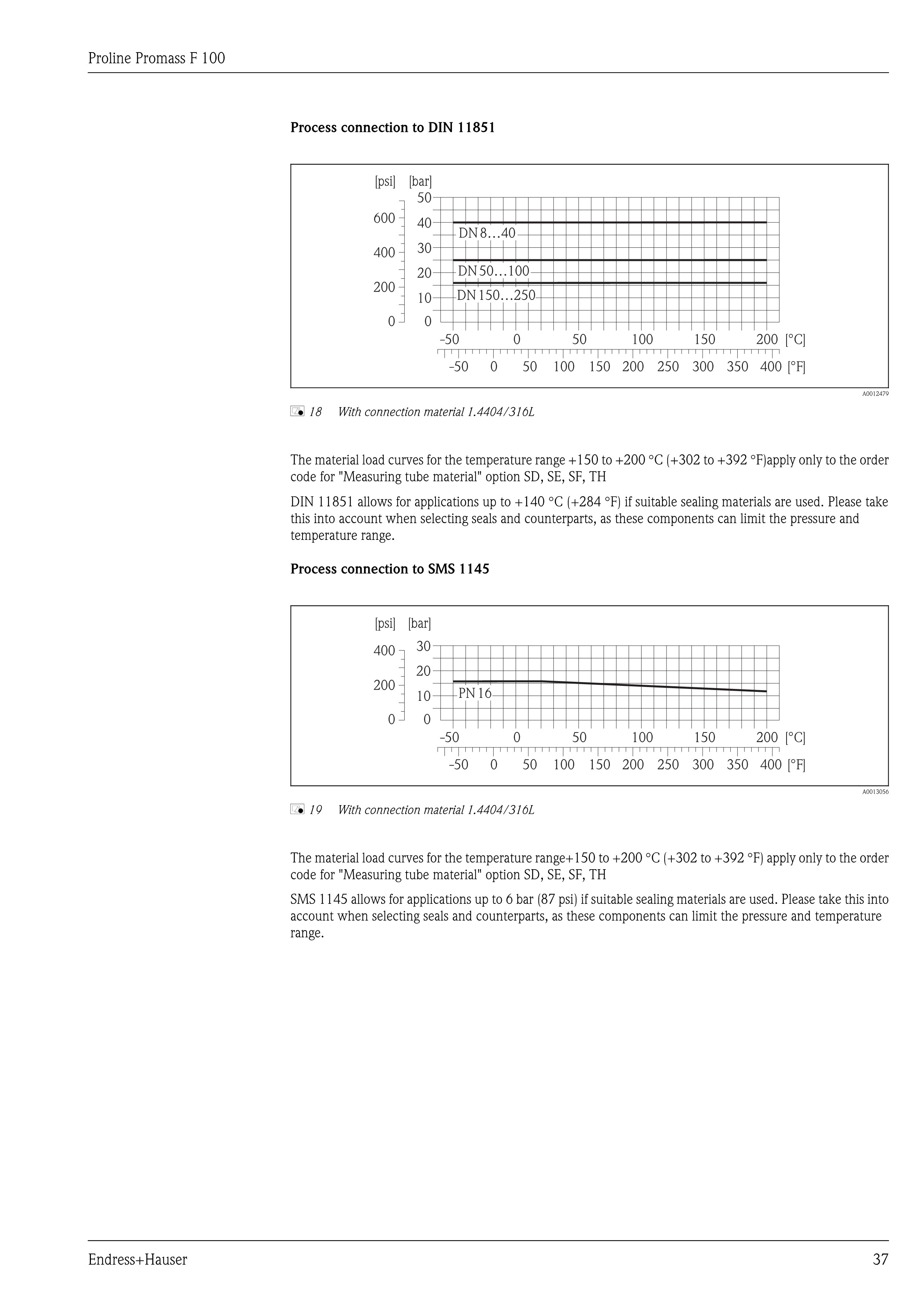

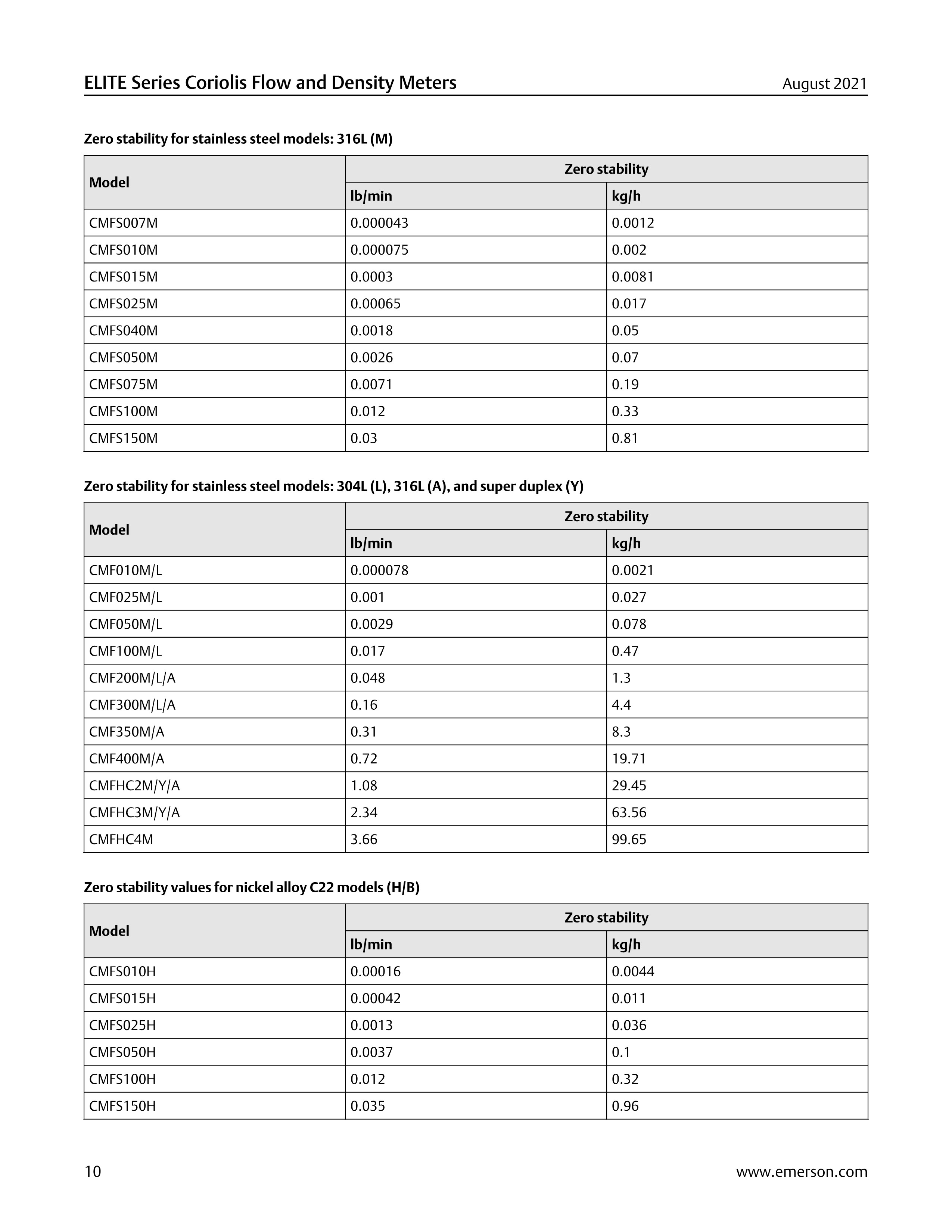

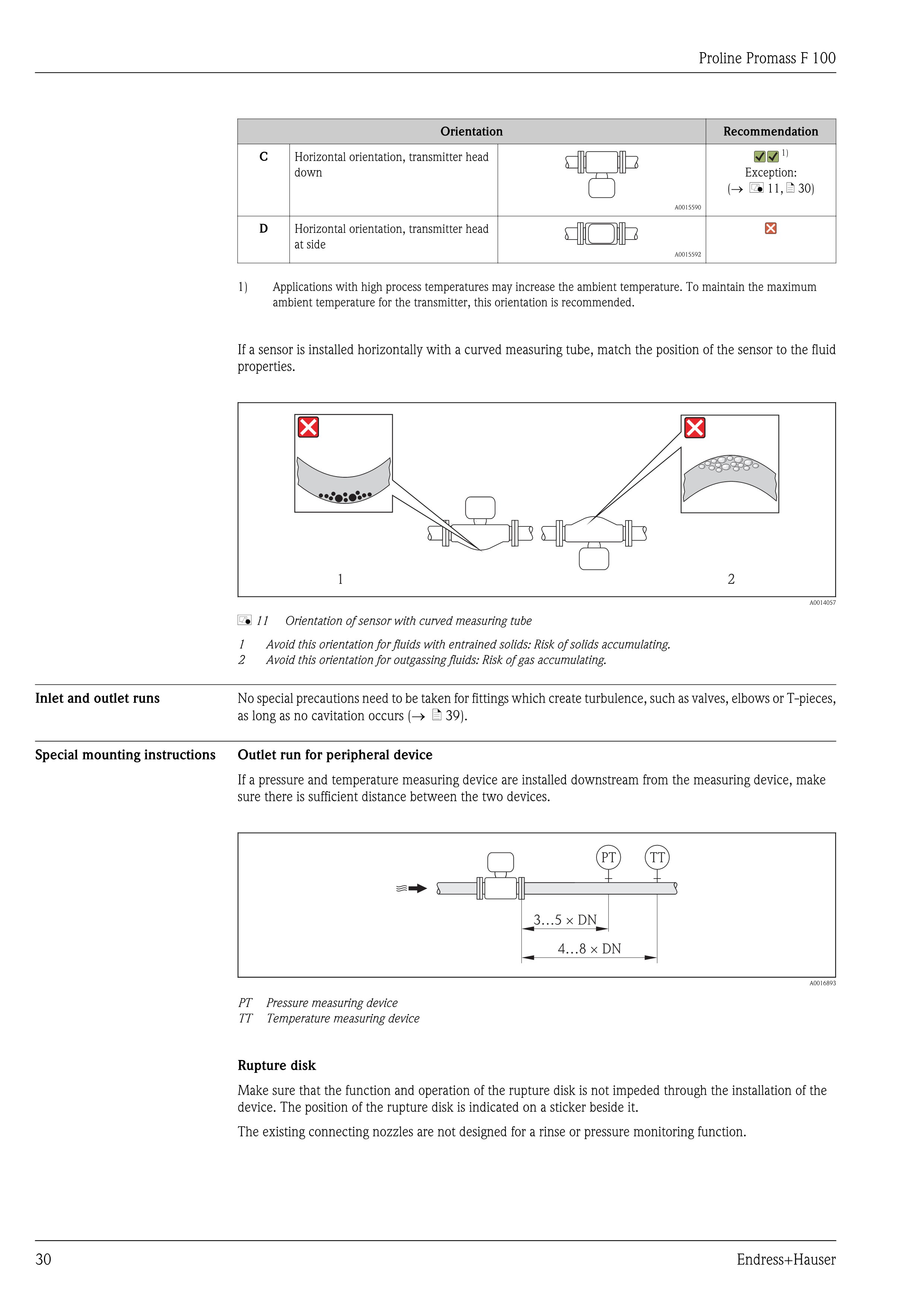

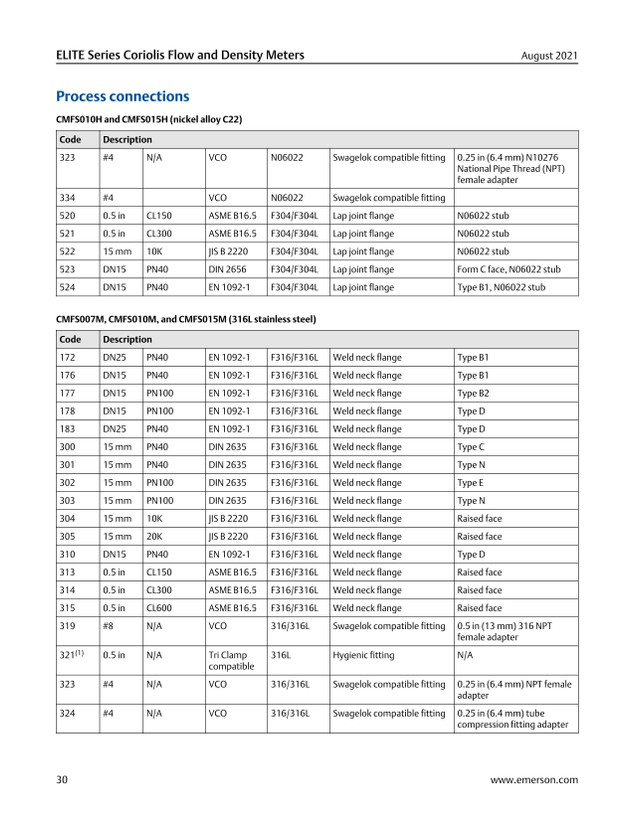

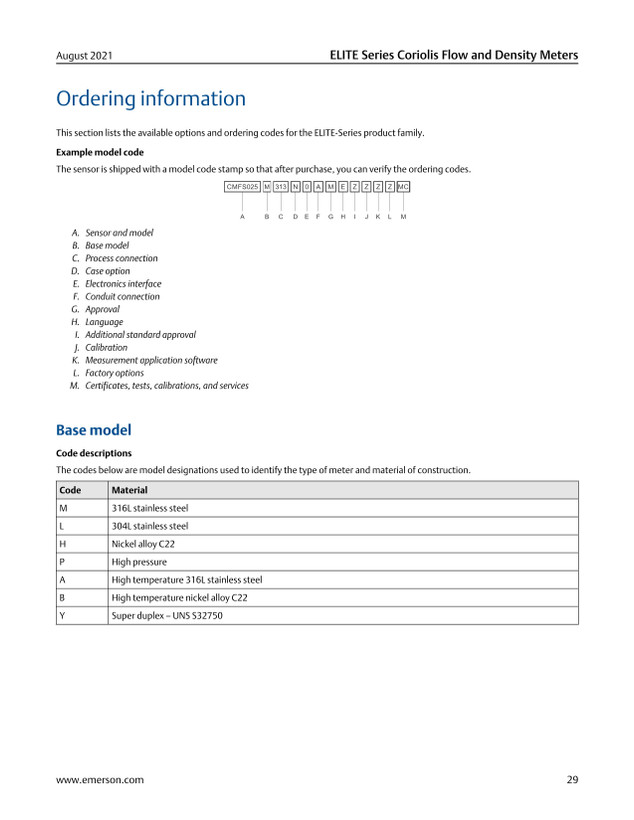

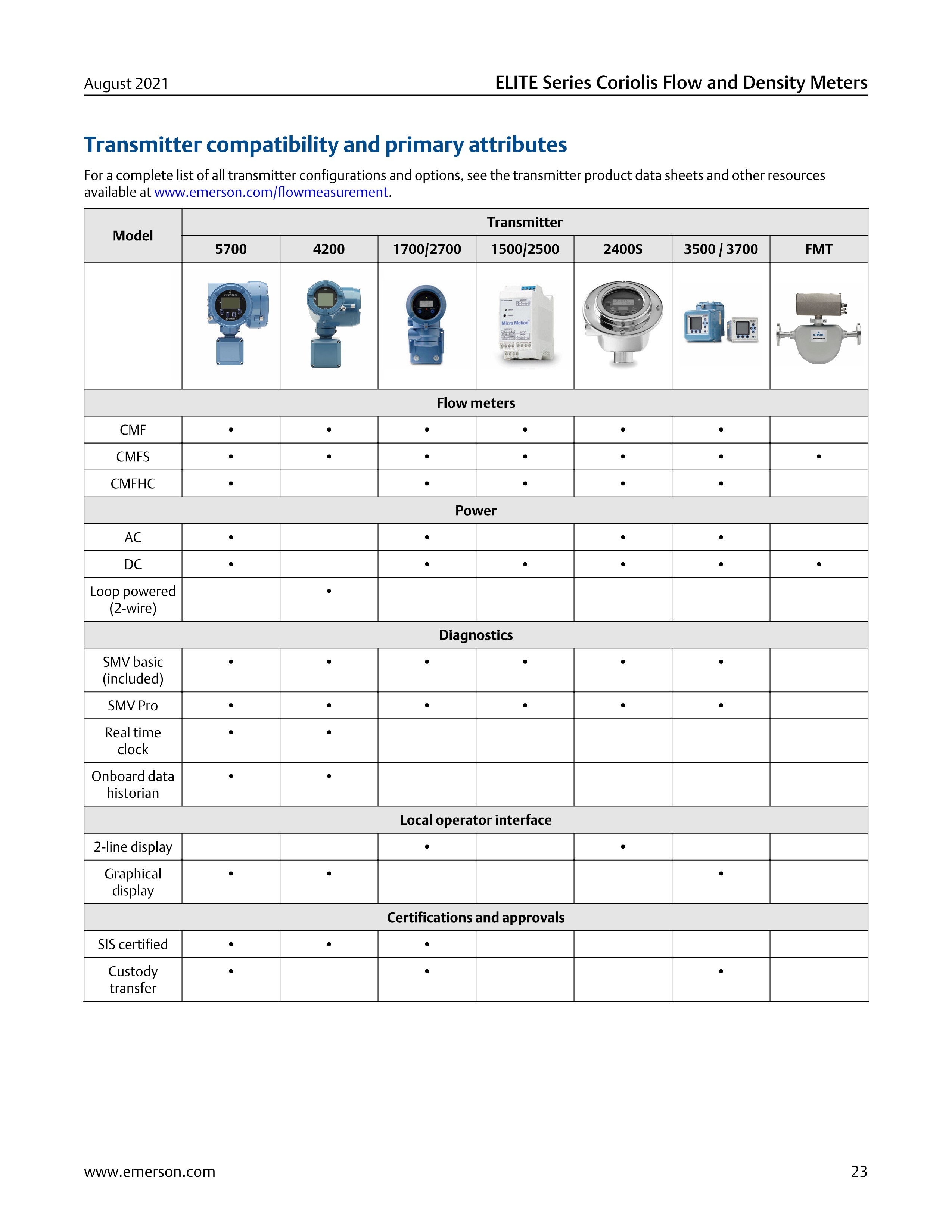

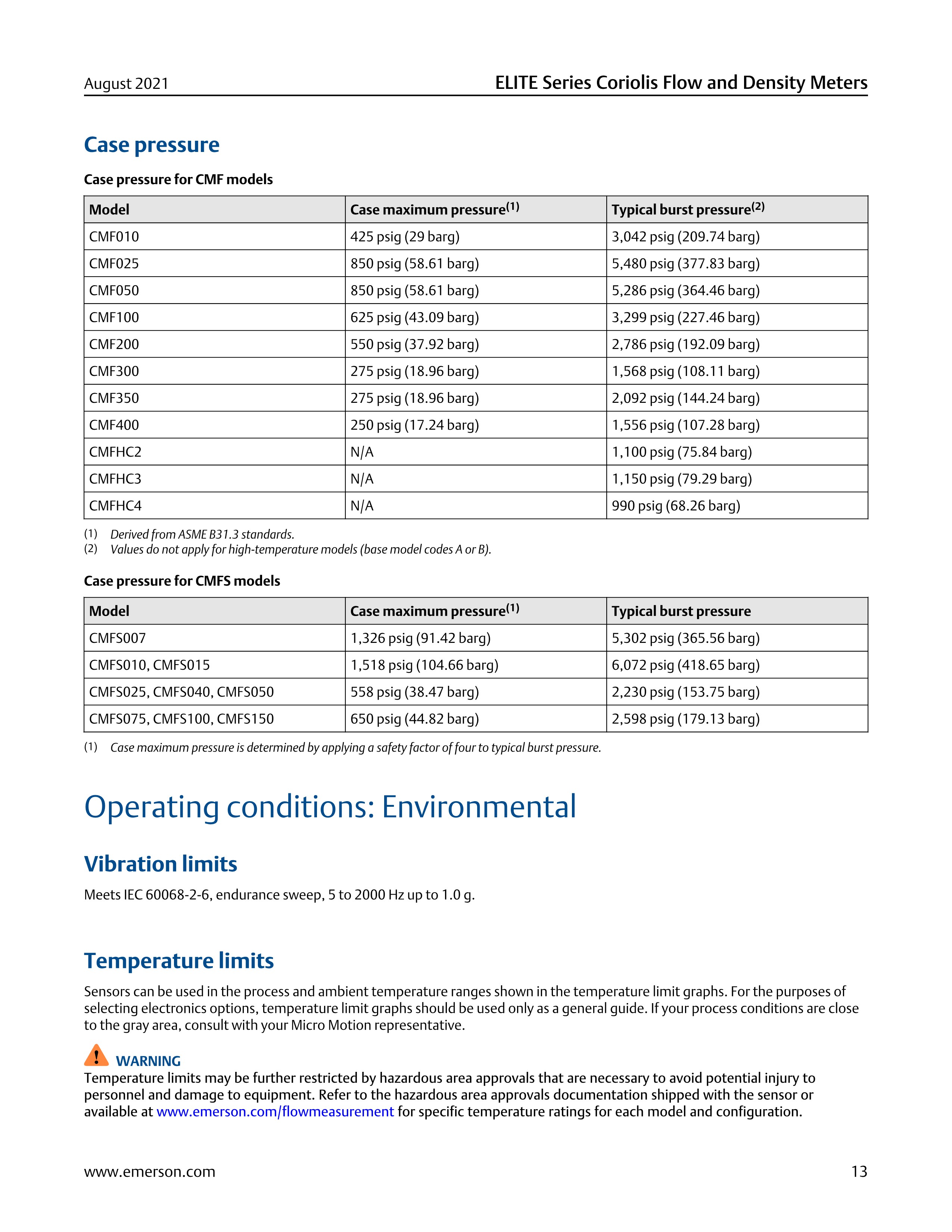

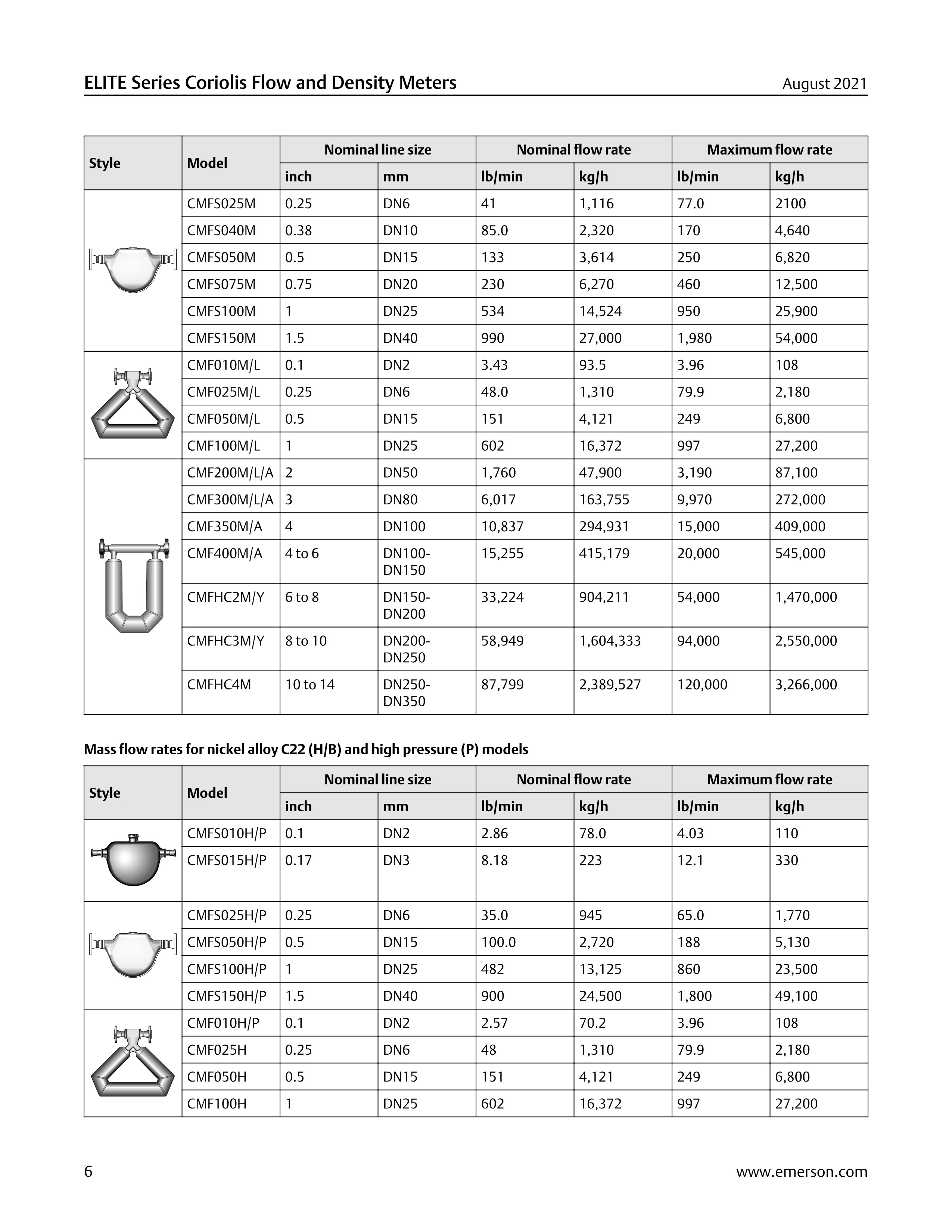

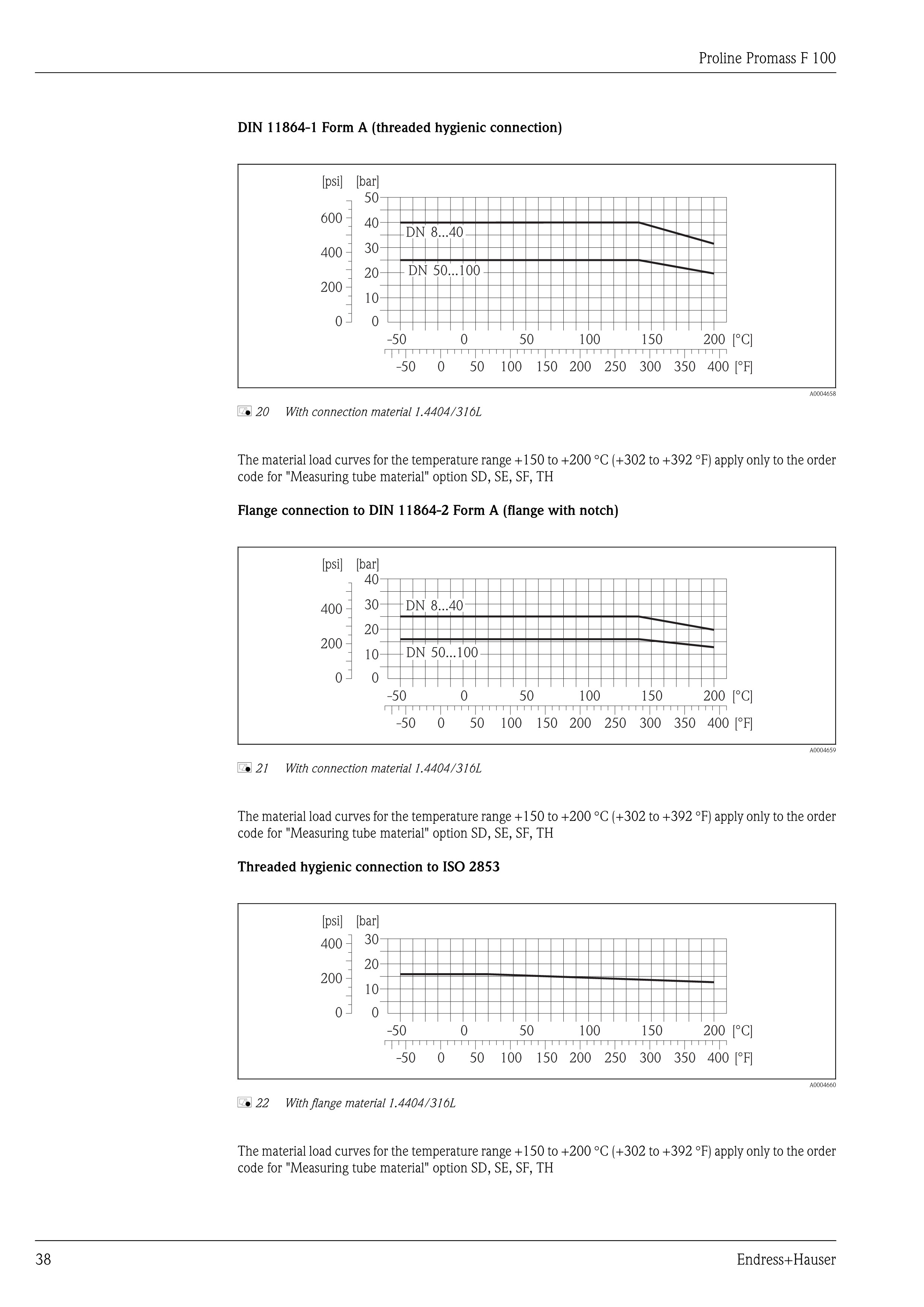

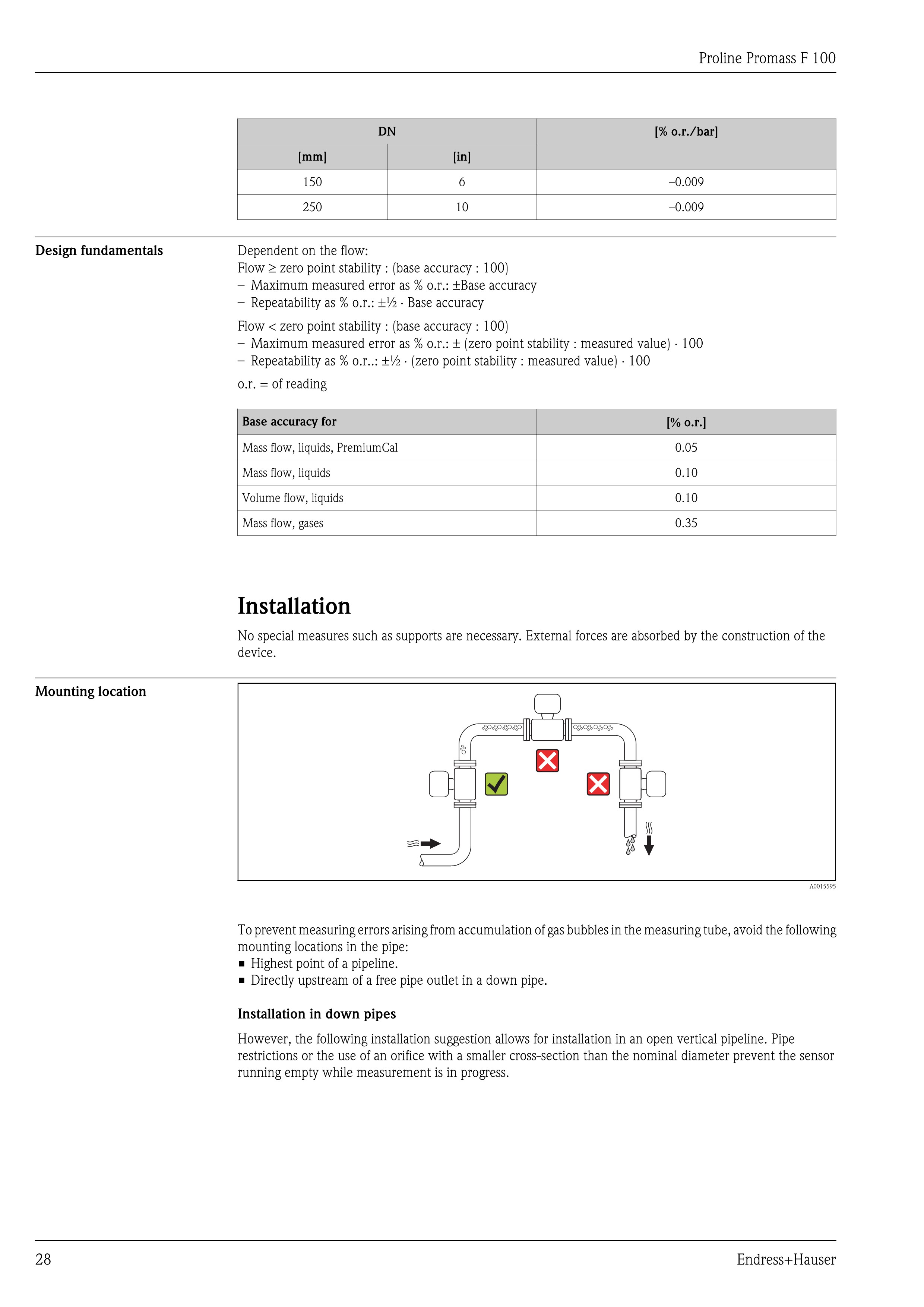

• فلومترهای جرمی: کوریولیس (Coriolis) و حرارتی (Thermal) — بالاترین دقت، مستقل از تغییرات دما و فشار.
• فلومترهای سرعتی: الکترومغناطیسی (Magnetic)، التراسونیک (Ultrasonic)، ورتکس (Vortex) و توربینی (Turbine).
• فلومترهای اختلاف فشاری: اوریفیس (Orifice)، ونچوری (Venturi) و لوله پیتوت (Pitot Tube).
• جابه‌جایی مثبت (Positive Displacement).

۲. روتامترها (Rotameters / Variable Area)

تجهیزات مکانیکی اقتصادی با لوله مخروطی و شناور (فلوتر) که برای اندازه‌گیری و نمایش محلی (Local) جریان عمودی سیالات (از پایین به بالا) بدون نیاز به تغذیه الکتریکی به کار می‌روند (در مدل‌های خطی، تابلویی، عقربه‌ای و دیجیتال).

۳. فلو سوئیچ‌ها (Flow Switches)

تجهیزات حفاظتی جهت ارسال سیگنال گسسته (On/Off) در هنگام رسیدن جریان به یک نقطه تنظیمی (Set Point) مشخص؛ کاربردی برای حفاظت پمپ‌ها در برابر خشک‌کار کردن یا اعلام آلارم در خطوط (شامل مدل‌های تیغه‌ای/پدالی، پیستونی، ترمال و التراسونیک).

۷. چک‌لیست و نکات کلیدی در خرید تجهیزات اندازه‌گیری فلو

1. الزامات عملکردی و نوع خروجی: تعیین نیاز به مانیتورینگ پیوسته (فلومتر)، قطع/وصل ایمنی (فلوسوئیچ) یا نمایش محلی (روتامتر).
2. مشخصات فیزیکی و شیمیایی سیال: بررسی خورندگی، ویسکوزیته، رسانایی الکتریکی، دمای کاری، فشار، چگالی و وجود ذرات جامد یا حباب گاز.

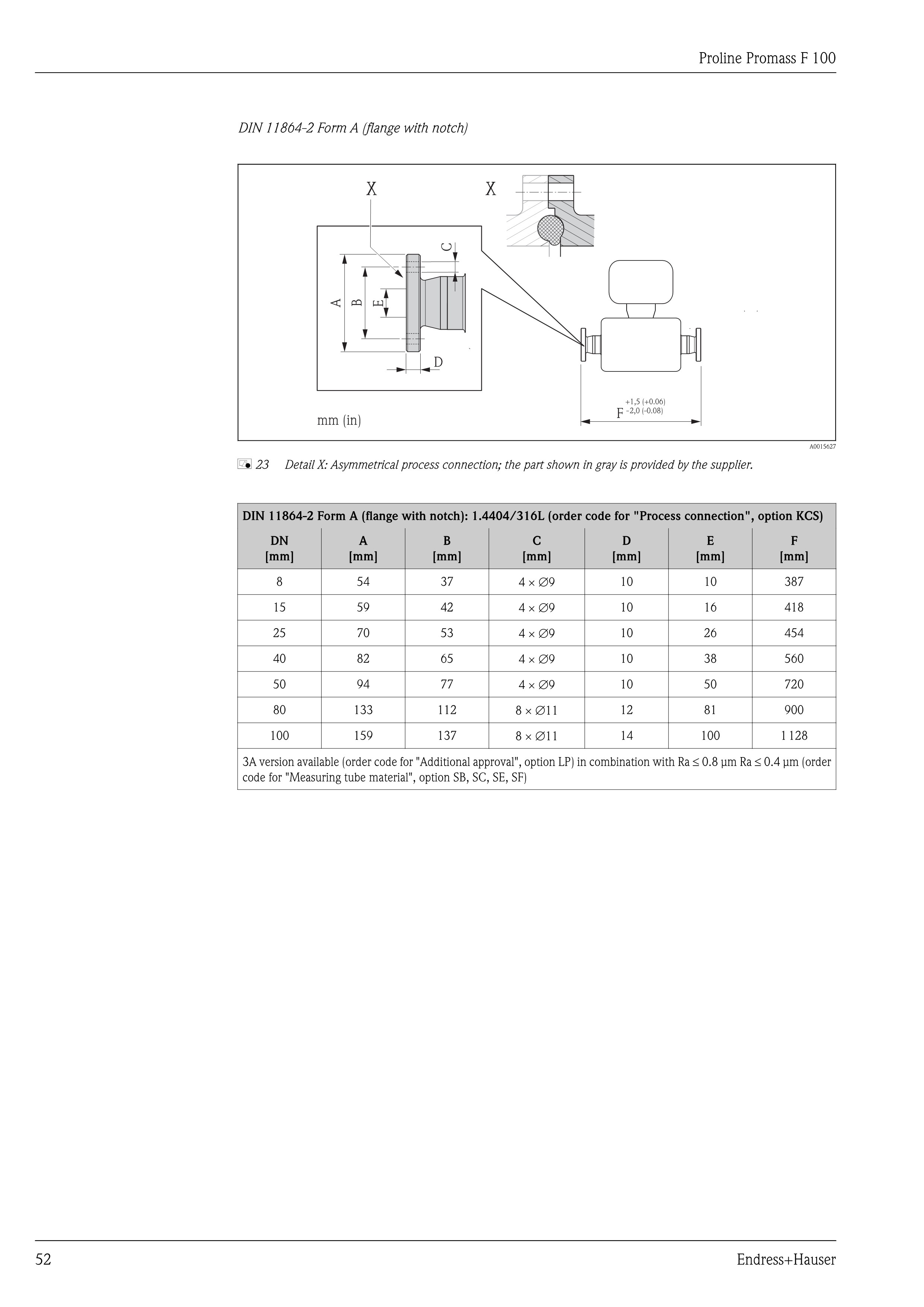

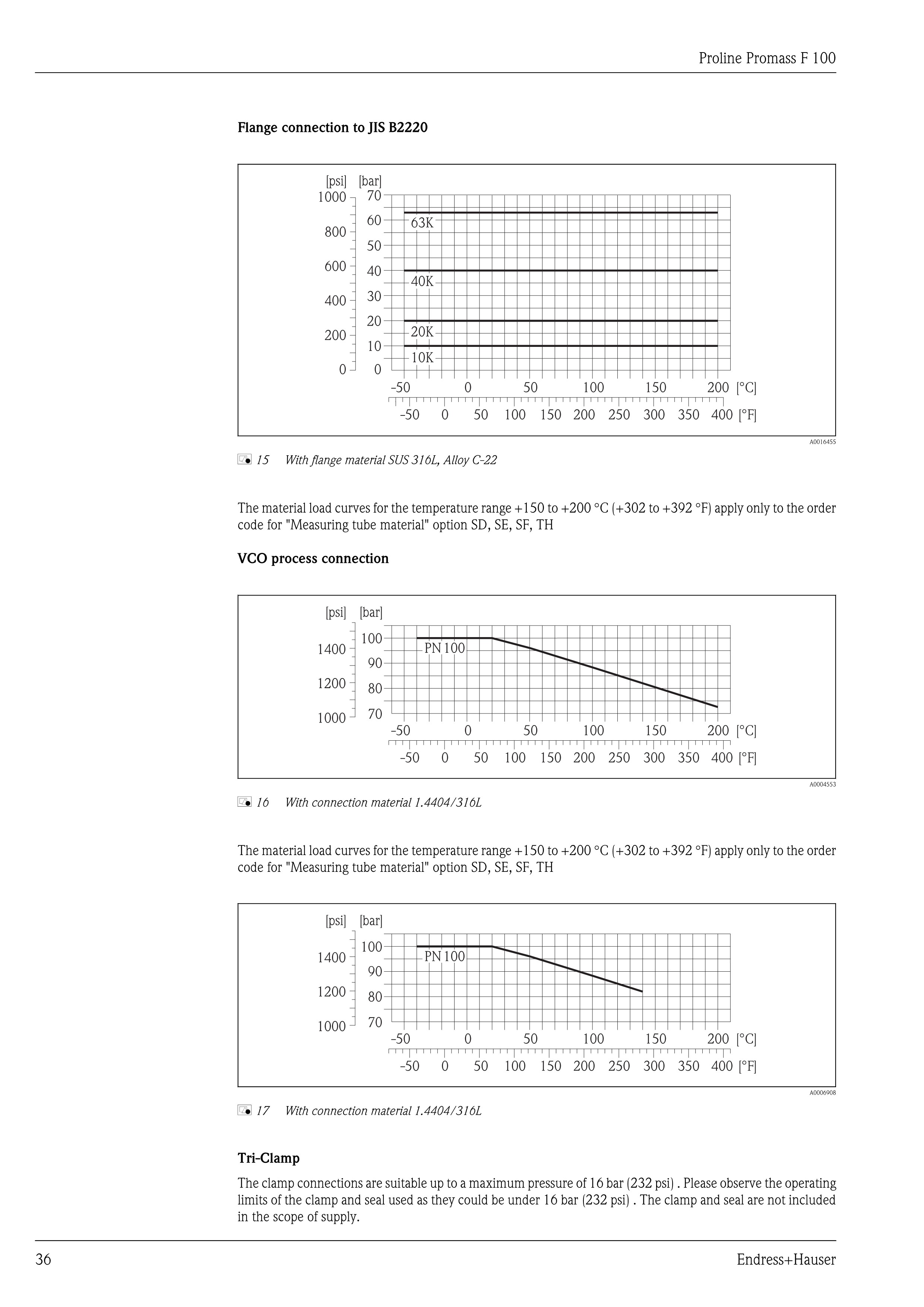

3. شرایط محیطی و متریال: مقاومت در برابر فشار و دمای بالا، خورندگی، رطوبت، لرزش و انتخاب متریال مناسب (مانند SS316, Hastelloy, PTFE).

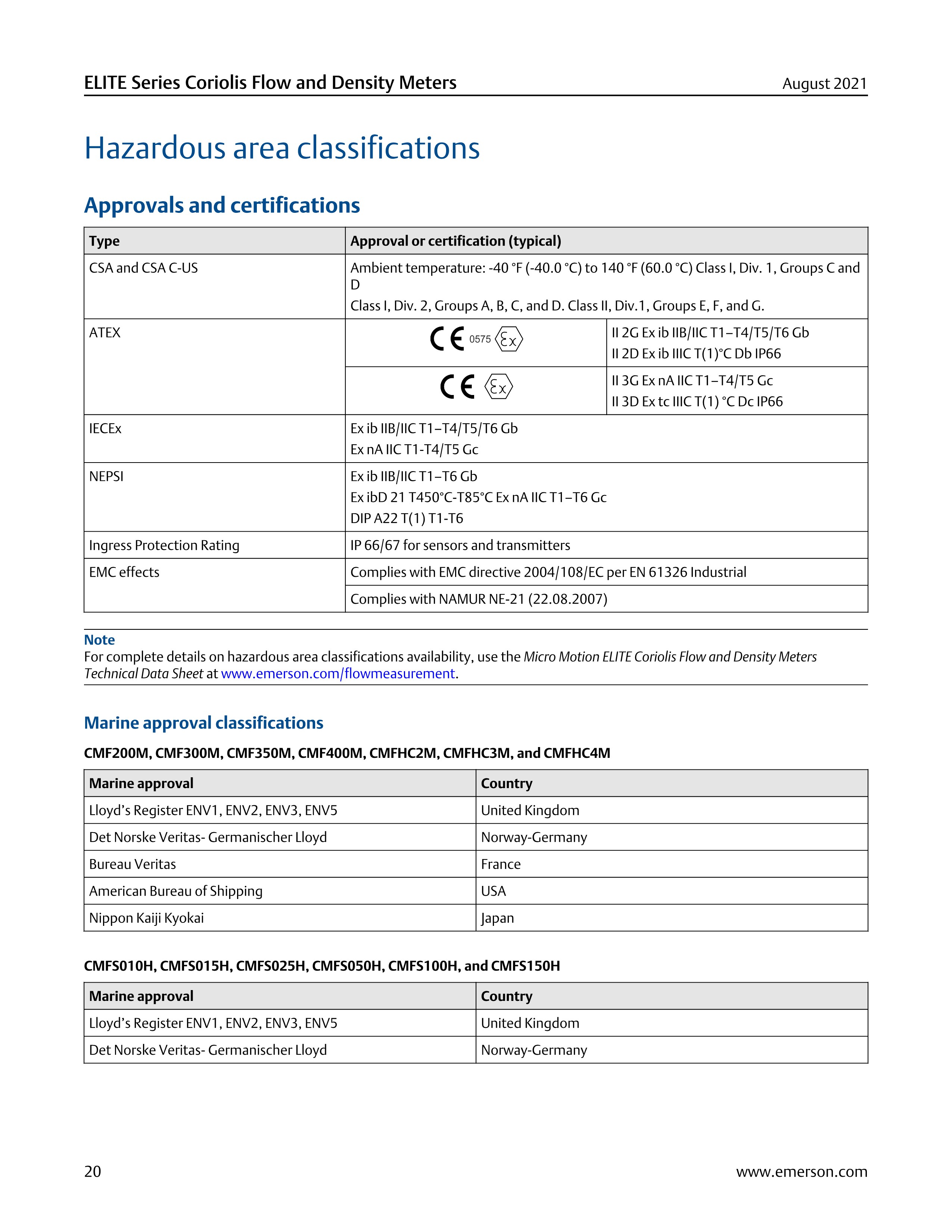

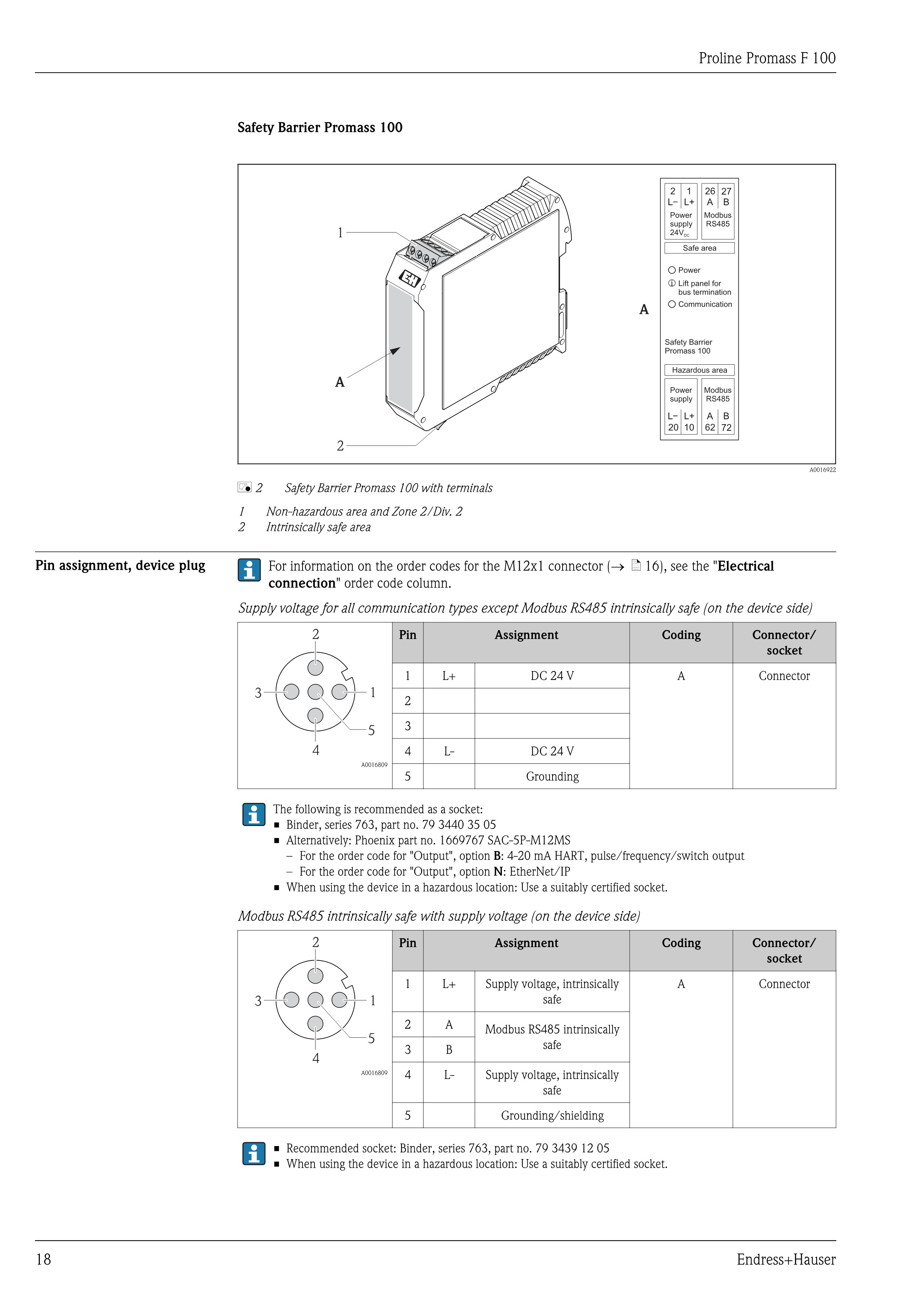

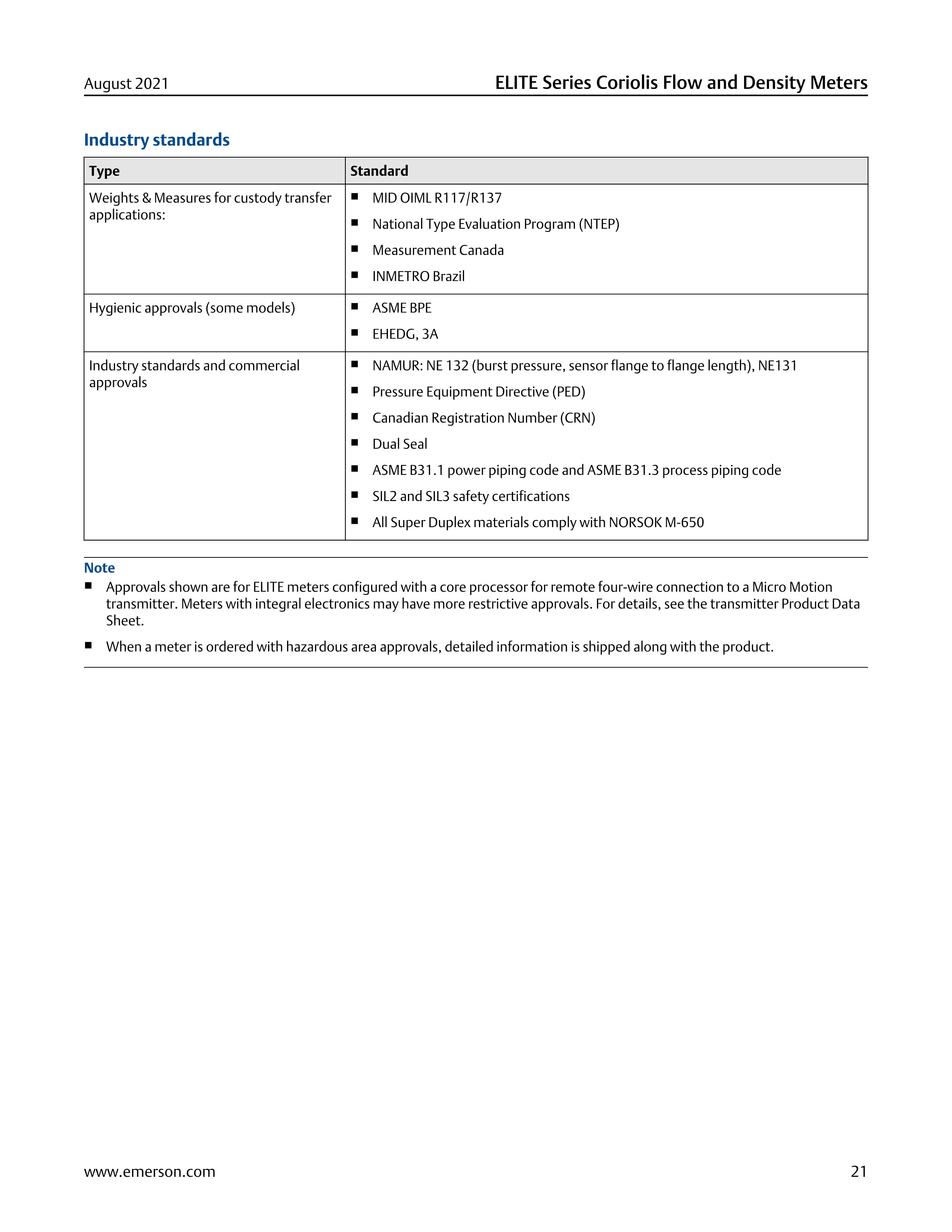

4. تاییدیه‌ها و استانداردهای ضدانفجار: اخذ گواهینامه‌های ایمنی مانند ATEX یا IECEx برای مناطق مستعد خطر (Hazardous Areas).
5. برند و اصالت کالا: انتخاب از برندهای معتبر جهانی نظیر:Rosemount, Endress+Hauser, Krohne, ABB, Siemens, Yokogawa, Micro Motion, Dwyer, Honeywell, IFM, Kobold\text{Rosemount, Endress+Hauser, Krohne, ABB, Siemens, Yokogawa, Micro Motion, Dwyer, Honeywell, IFM, Kobold}Rosemount, Endress+Hauser, Krohne, ABB, Siemens, Yokogawa, Micro Motion, Dwyer, Honeywell, IFM, Kobold
