معرفی و مشخصات فنی گیج فشار تمام استیل صنعتی (Heavy Duty) مدل MADECO PU1

معرفی و خلاصه محصول

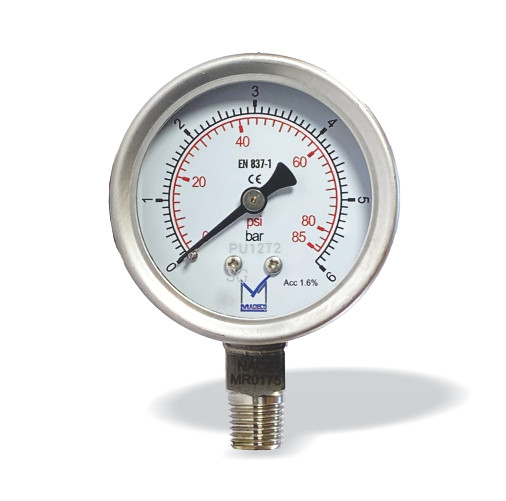

گیج فشار سری PU1 محصول شرکت MADECO Canada یک فشارسنج مکانیکی تمام‌استیل فوق‌العاده مقاوم (Heavy Duty) است که مطابق با استاندارد اروپایی EN 837-1 طراحی و تولید شده است. این گیج به طور ویژه برای محیط‌های صنعتی خشن و کار با سیالات گازی و مایع خورنده و مهاجم (که ویسکوزیته بسیار بالا ندارند و متبلور نمی‌شوند) طراحی شده است.

سوکت اتصال و المان اندازه‌گیری (بوردون تیوپ) این مدل از جنس استنلس استیل 316L بوده و به‌صورت جوشی به بدنه متصل شده است. همچنین متریال این بخش‌ها مطابق با استانداردهای ضدخوردگی ترش NACE MR 0175 و MR 0103 فرآوری شده‌اند که مقاومت فوق‌العاده‌ای در برابر ترک‌خوردگی ناشی از خوردگی تنشی سولفیدی (H2SH_2SH2​S) به آن می‌بخشد.

کاربردهای اصلی (Applications)

• صنایع فرآیندی سنگین: نفت، گاز، پتروشیمی، پالایشگاه‌ها و سکوهای نفتی دریایی (Offshore).
• نیروگاه‌ها و تأسیسات انرژی: خطوط بخار، آب تغذیه و سیالات فرآیندی.
• صنایع غذایی و دارویی: کاربری‌های نیازمند بهداشت و مقاومت به شست‌وشو.
• صنایع سلولزی و کاغذسازی (Pulp & Paper).
• فناوری‌های زیست‌محیطی، ساخت ماشین‌آلات و خطوط فرآیندی کارخانجات.

ویژگی‌های برجسته و مزایای فنی

• سازگاری با استاندارد NACE: مقاوم در برابر سیالات حاوی گاز ترش بر اساس NACE MR 0175 / MR 0103.
• مکانیزم تثبیت‌شده (Stabilizer Movement): پایداری فوق‌العاده در برابر لرزش و ضربات فرآیندی.
• صفحه نمایش شفاف و ایمن: مجهز به شیشه سکوریت دولایه چندلایه (Laminated Safety Glass) با خاصیت ضدانعکاس نور (Anti-glare) و ضدالکتریسیته ساکن (Anti-static).
• قابلیت پر شدن با مایع روغنی (Liquid Filled): امکان تزریق گلیسیرین یا سیلیکون جهت جلوگیری از لرزش عقربه و افزایش طول عمر قطعات.
• مقاومت در برابر اضافه فشار (Internal Overpressure Stop): دارای استاپ داخلی و پیچ دمپر جهت مهار نوسانات سریع فشار.

مشخصات فنی (Technical Specifications)

• کلاس دقت (Accuracy Class):
  • صفحه ۶۳ میلی‌متر: 1.6%1.6\%1.6%
  • صفحه ۱۰۰ و ۱۶۰ میلی‌متر: استاندارد 1.0%1.0\%1.0% (آپشنال 0.5%0.5\%0.5%)
• قطر صفحه (Dial Sizes): 63 mm (212")63\text{ mm}\,(2\frac{1}{2}")63 mm(221​") ، 100 mm (4")100\text{ mm}\,(4")100 mm(4") و 160 mm (6")160\text{ mm}\,(6")160 mm(6")
• المان اندازه‌گیری (Pressure Element): استنلس استیل 316L (نوع C-type یا Helical) | آلیاژهای سفارشی: Hastelloy، Monel، Tantalum
• متریال بدنه و اتصالات: تماماً استنلس استیل 316L
• نوع و سایز کانکشن:
  • صفحه ۶۳: 1/4" NPT1/4"\text{ NPT}1/4" NPT یا G 1/4" MaleG\,1/4"\text{ Male}G1/4" Male
  • صفحه ۱۰۰ و ۱۶۰: 1/2" NPT1/2"\text{ NPT}1/2" NPT یا G 1/2" MaleG\,1/2"\text{ Male}G1/2" Male یا BSP
  • موقعیت: اتصال از زیر (Bottom) یا اتصال از پشت (Back)
• درجه حفاظت بدنه: IP66
• بازه اندازه‌گیری (Pressure Ranges):
  • 0…100\dots100…10 تا 0…30,000 psi0\dots30,000\text{ psi}0…30,000 psi
  • 0…0.60\dots0.60…0.6 تا 0…2,000 bar0\dots2,000\text{ bar}0…2,000 bar
  • 0…600\dots600…60 تا 0…200,000 kPa0\dots200,000\text{ kPa}0…200,000 kPa
  • دارای رنج‌های وکیوم و ترکیبی (Vacuum & Compound)
• محدوده دمای مجاز:
  • دمای محیط (خشک): −40∘C-40^\circ\text{C}−40∘C تا +60∘C+60^\circ\text{C}+60∘C
  • دمای محیط (روغنی): −20∘C-20^\circ\text{C}−20∘C تا +60∘C+60^\circ\text{C}+60∘C
  • دمای سیال فرآیند (خشک): تا حداکثر +200∘C+200^\circ\text{C}+200∘C
  • دمای سیال فرآیند (روغنی): تا حداکثر +100∘C+100^\circ\text{C}+100∘C

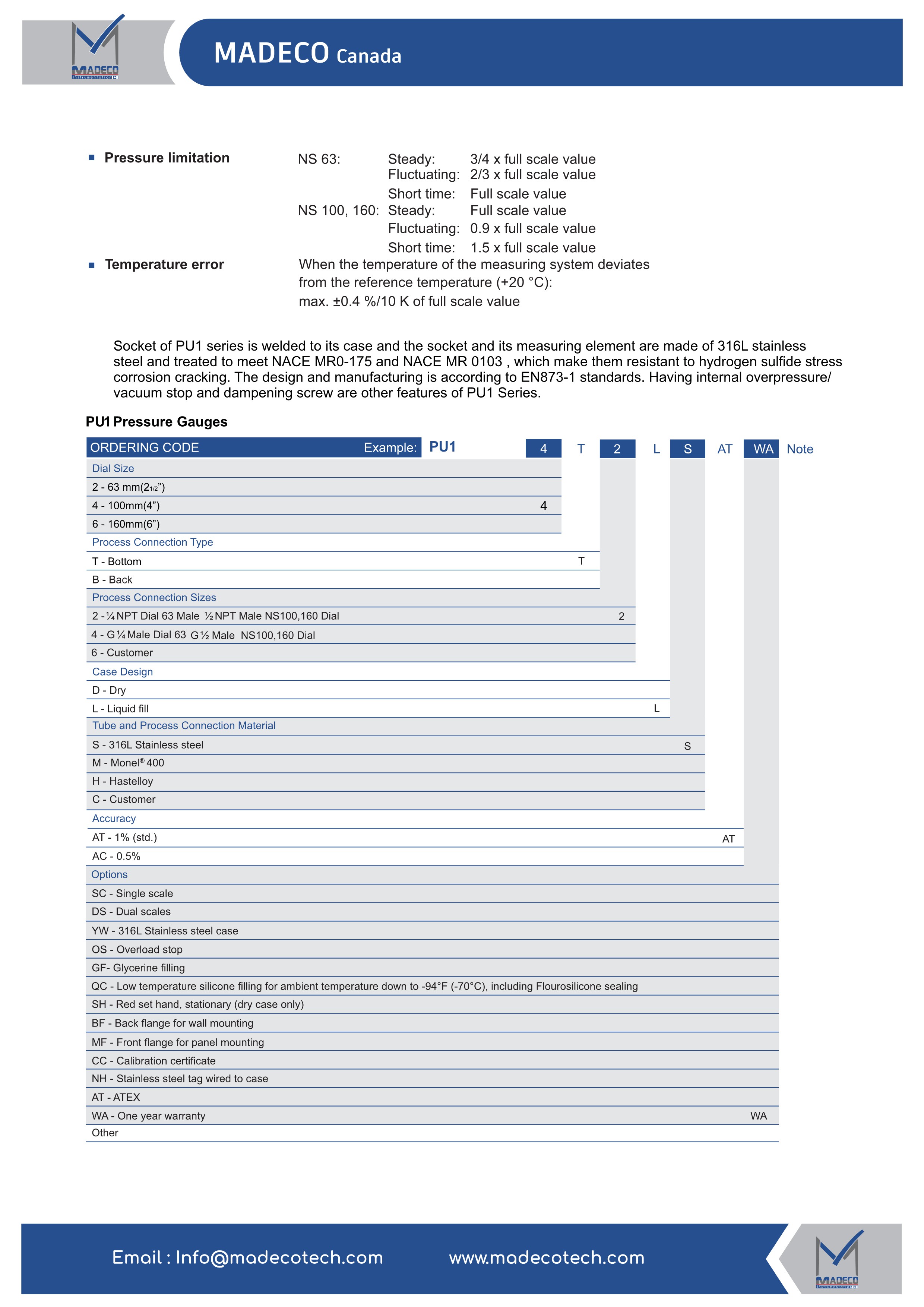

راهنمای کدگذاری و سفارش‌دهی (Ordering Code Guide)

کد نمونه: PU1 4-T-2-L-S-AT-WA

content_copy

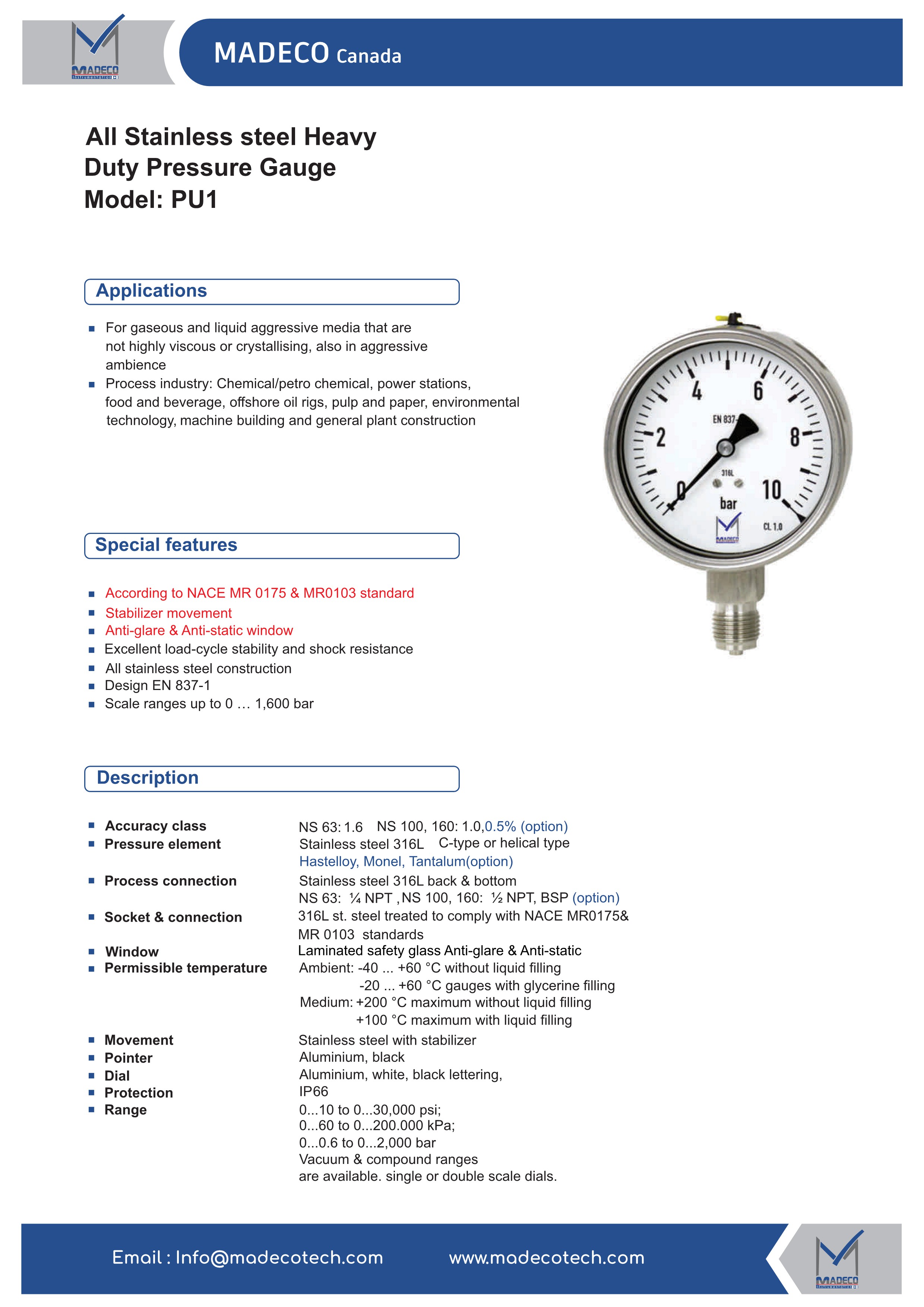

English Description & Technical Datasheet

All Stainless Steel Heavy Duty Pressure Gauge (Model: PU1 - MADECO Canada)

Overview & Description

The MADECO Canada Model PU1 is a premium, all-stainless-steel heavy-duty pressure gauge engineered in accordance with the EN 837-1 standard. It is designed for harsh operating environments and demanding industrial processes handling gaseous and liquid aggressive media that are not highly viscous or crystallizing.

The socket and 316L stainless steel measuring element (Bourdon tube) are fully welded to the case and specially treated to comply with NACE MR0175 and MR0103 standards, providing exceptional resistance to sulfide stress corrosion cracking (sour gas applications). Additionally, it features internal overpressure/vacuum stops and a damping restrictor screw.

Key Applications

• Process Industries: Chemical, petrochemical, oil & gas, power stations, and refineries.
• Offshore Platforms & Marine: High-corrosion marine environments and oil rigs.
• Pulp & Paper / Food & Beverage.
• Environmental Technology, Heavy Machinery & Plant Construction.

Key Features

• NACE Compliance: Meets NACE MR 0175 & MR 0103 standards for sour service resistance.
• Stabilizer Movement: High-grade movement mechanism minimizing flutter, vibration effects, and wear.
• Safety Window: Laminated safety glass featuring anti-glare and anti-static coatings.
• High Ingress Protection: IP66 rating for outdoor and aggressive ambient conditions.
• Flexible Options: Available as dry or liquid-filled (Glycerine or Silicone down to −70∘C-70^\circ\text{C}−70∘C), with ATEX approval, calibration certificates, and various mounting flanges.

Technical Specifications

• Accuracy Class:
  • NS 63 (212"2\frac{1}{2}"221​"): 1.6%1.6\%1.6%
  • NS 100 (4"4"4"), NS 160 (6"6"6"): 1.0%1.0\%1.0% standard (Optional: 0.5%0.5\%0.5%)
• Dial Sizes: 63 mm63\text{ mm}63 mm, 100 mm100\text{ mm}100 mm, 160 mm160\text{ mm}160 mm
• Pressure Element: Stainless steel 316L (C-type or helical); Options: Hastelloy, Monel 400, Tantalum
• Process Connection & Socket: Stainless steel 316L (welded construction)
  • NS 63: 1/4" NPT Male1/4"\text{ NPT Male}1/4" NPT Male / G 1/4 MaleG\,1/4\text{ Male}G1/4 Male
  • NS 100, 160: 1/2" NPT Male1/2"\text{ NPT Male}1/2" NPT Male / G 1/2 MaleG\,1/2\text{ Male}G1/2 Male / BSP
  • Position: Bottom (Radial) or Back connection
• Scale Ranges:
  • 0…10 psi0\dots10\text{ psi}0…10 psi to 0…30,000 psi0\dots30,000\text{ psi}0…30,000 psi
  • 0…0.6 bar0\dots0.6\text{ bar}0…0.6 bar to 0…2,000 bar0\dots2,000\text{ bar}0…2,000 bar
  • 0…60 kPa0\dots60\text{ kPa}0…60 kPa to 0…200,000 kPa0\dots200,000\text{ kPa}0…200,000 kPa
  • Vacuum and Compound ranges available
• Permissible Temperatures:
  • Ambient: −40∘C⋯+60∘C-40^\circ\text{C}\dots+60^\circ\text{C}−40∘C⋯+60∘C (dry) / −20∘C⋯+60∘C-20^\circ\text{C}\dots+60^\circ\text{C}−20∘C⋯+60∘C (glycerine-filled)
  • Medium: +200∘C+200^\circ\text{C}+200∘C maximum (dry) / +100∘C+100^\circ\text{C}+100∘C maximum (liquid-filled)
• Ingress Protection: IP66
• Window: Laminated safety glass (anti-glare & anti-static)
• Pointer / Dial: Aluminum (black pointer, white dial with black markings)

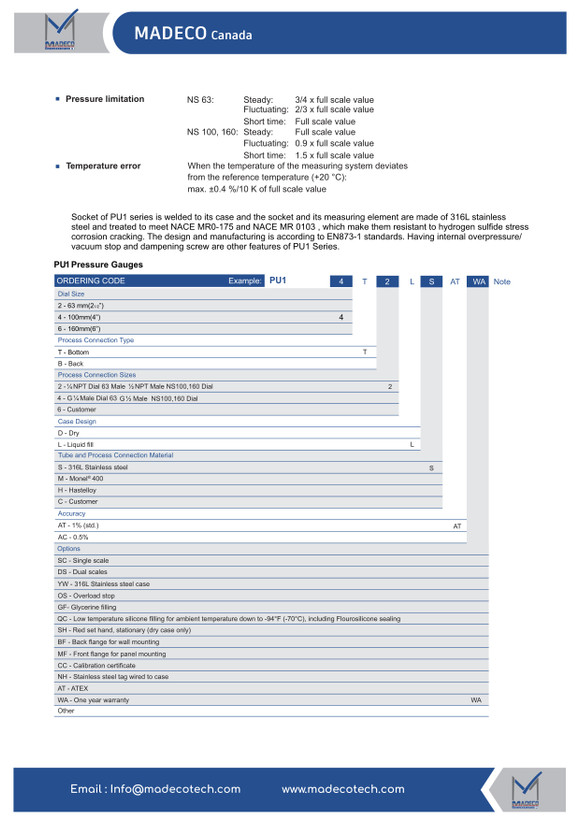

Ordering Information Structure

Example Code: PU1 4-T-2-L-S-AT-WA
