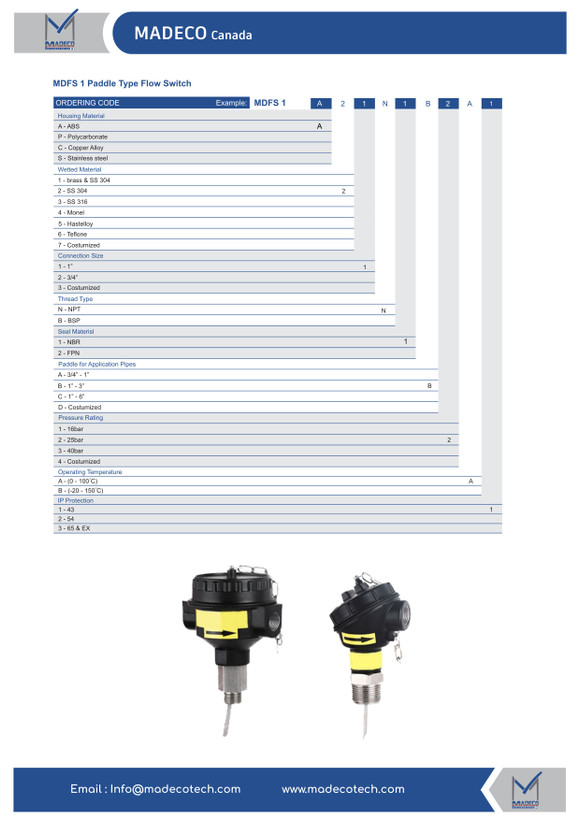

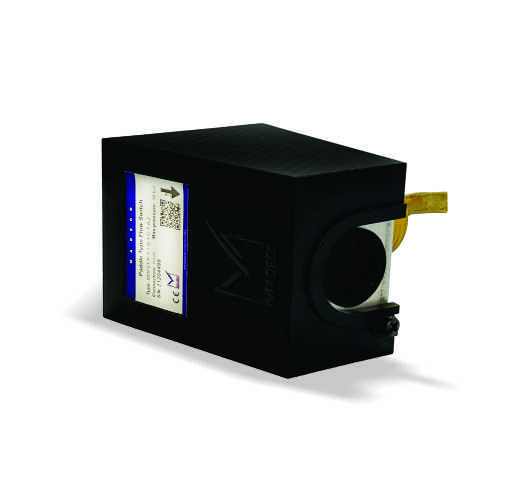

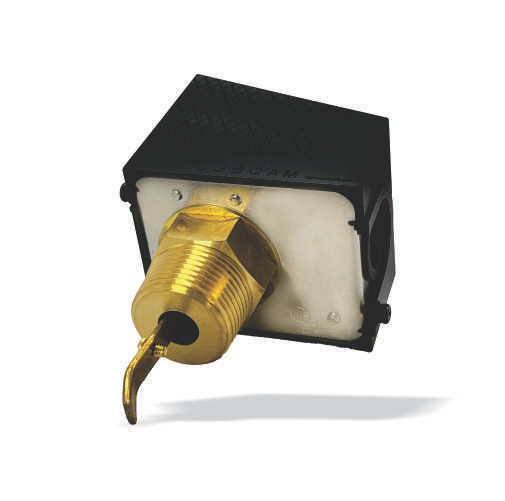

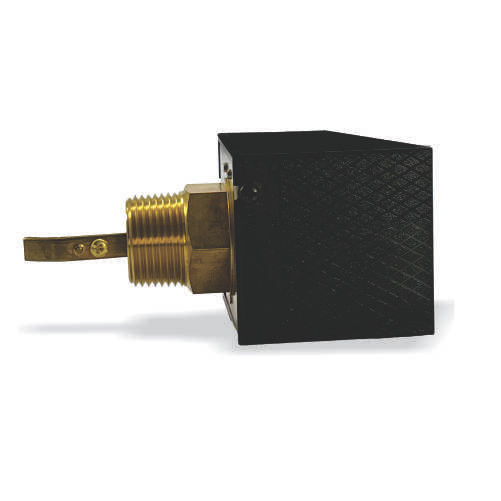

فلو سوئیچ تیغهای مدکو کانادا MDFS1، مناسب لوله ۱ تا ۶ اینچ با کنتاکت SPDT
MADECO Canada Paddle Type Flow Switch MDFS1, Fits 1" to 6" Pipes, SPDT Contact
برند:مدکو - madeco
None
توضیحات

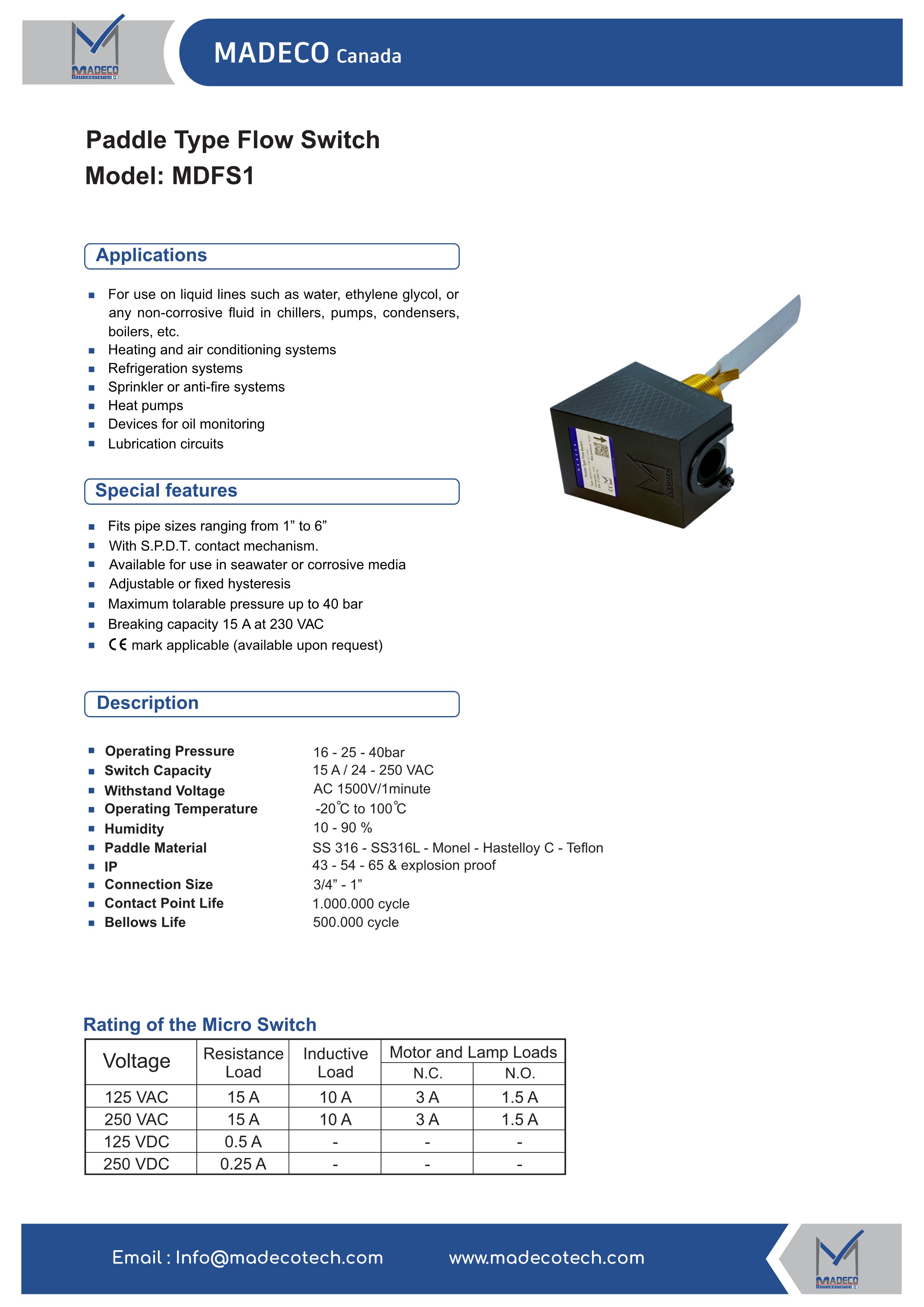

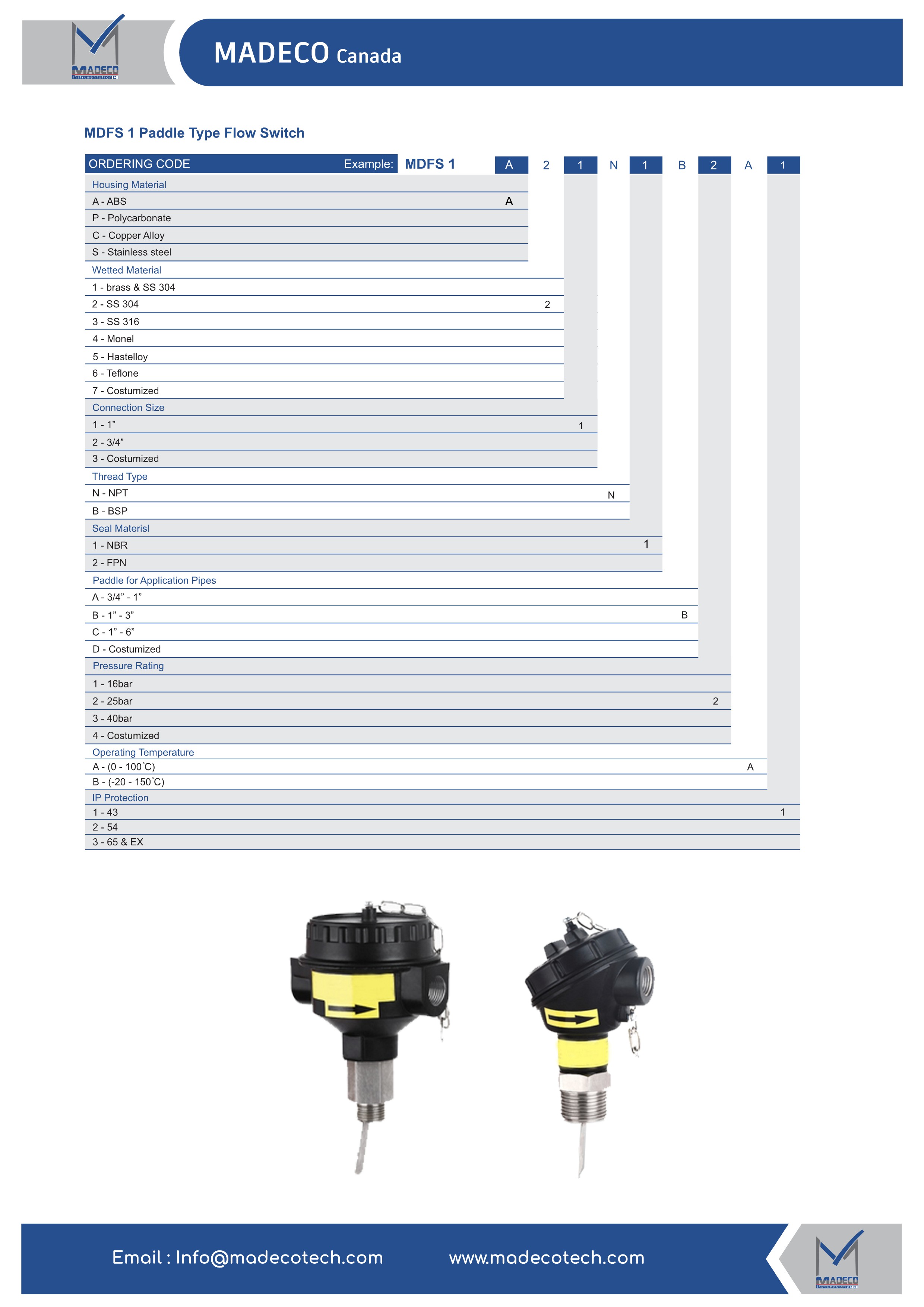

فلو سوئیچ تیغهای (پدالی) MADECO مدل MDFS1
۱. معرفی کلی دستگاه
فلو سوئیچ پدالی سری MDFS1 (Paddle Type Flow Switch) ساخت کمپانی MADECO کانادا، یک تجهیز کنترلی و حفاظتی قابل اعتماد برای تشخیص وجود، قطع یا تغییرات جریان سیال در خطوط لوله است. این تجهیز با برخورداری از مکانیزم سوئیچینگ دقیق SPDT، تغییرات دبی مایع را حس کرده و سیگنال الکتریکی متناسب را جهت روشن/خاموش کردن پمپ‌ها، اعلام آلارم یا توقف اضطراری سیستم ارسال می‌نماید.
این مدل با داشتن تیغه‌های متنوع، بر روی طیف گسترده‌ای از سایزهای لوله (از سایز 1”1\text{''}1” تا 6”6\text{''}6”) قابل نصب و تنظیم است.

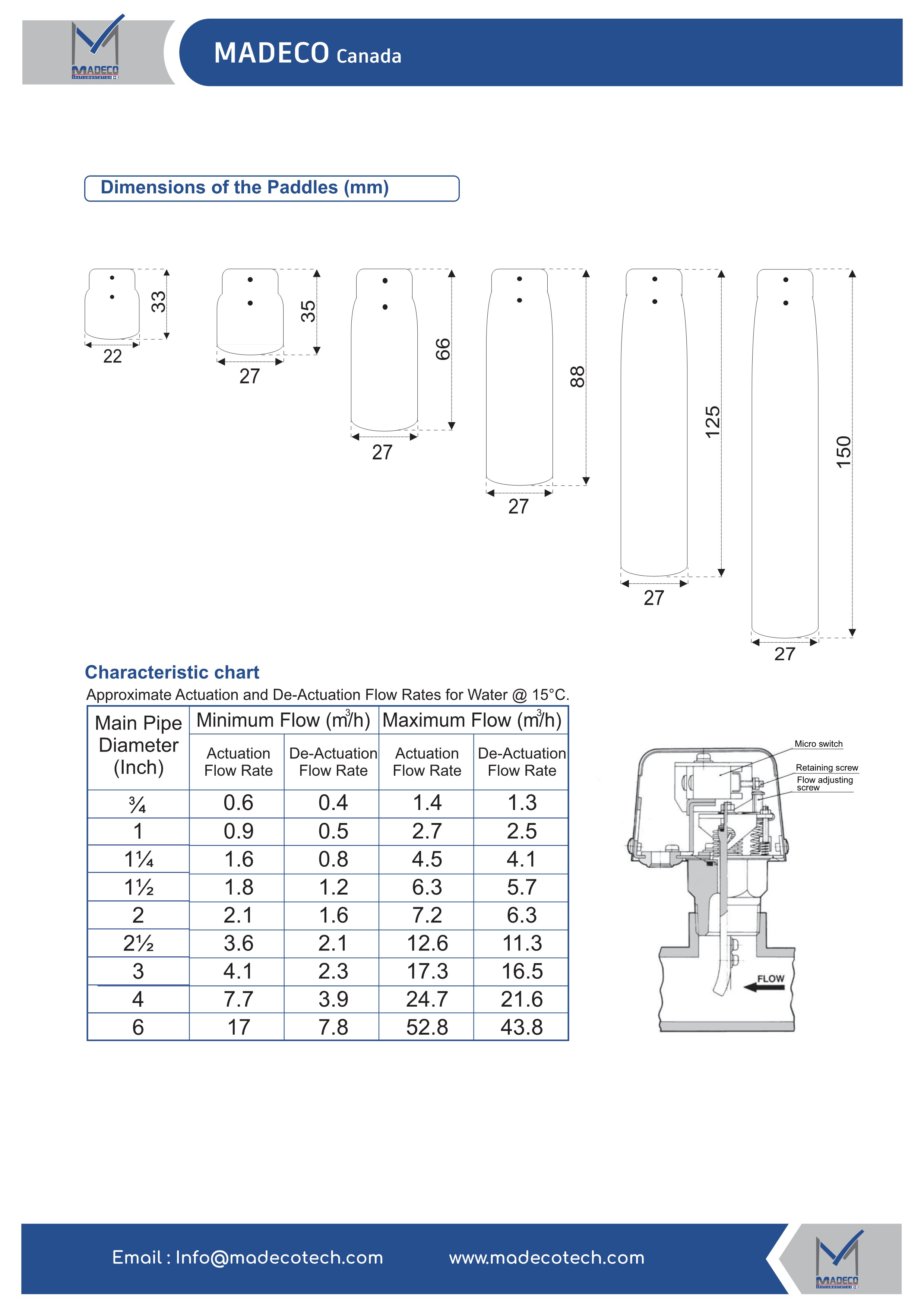

۲. مشخصات فنی و عملکردی (Technical Specifications)
| پارامتر فنی | مشخصات / محدوده |
|---|---|
| سایز لوله‌های سازگار | لوله‌های 1”1\text{''}1” تا 6”6\text{''}6” (DN25∼DN150DN25 \sim DN150DN25∼DN150) |
| فشار کاری مجاز (Operating Pressure) | 16 bar16\text{ bar}16 bar / 25 bar25\text{ bar}25 bar / 40 bar40\text{ bar}40 bar (بنا به سفارش) |
| حداکثر فشار قابل تحمل | تا 40 bar40\text{ bar}40 bar |
| دمای کاری سیال (Operating Temp) | −20∘C to +100∘C-20^\circ\text{C} \text{ to } +100^\circ\text{C}−20∘C to +100∘C |
| رطوبت کاری مجاز (Humidity) | 10%∼90%10\% \sim 90\%10%∼90% |
| نوع کنتاکت / سوئیچ | یک کنتاکت تبدیل S.P.D.T (تک‌قطبی، دو مسیره) |
| هیسترزیس (Hysteresis) | دارای قابلیت تنظیم (Adjustable) یا ثابت (Fixed) |
| ولتاژ تحمل عایقی (Withstand Voltage) | AC 1500 V / 1 minute\text{AC } 1500\text{ V} \,/\, 1\text{ minute}AC 1500 V/1 minute |
| طول عمر کنتاکت (Contact Point Life) | بیش از 1,000,0001,000,0001,000,000 سیکل عملکرد |
| طول عمر آکاردئونی / بلوز (Bellows Life) | بیش از 500,000500,000500,000 سیکل کاری |
| سایز اتصال فرایندی (Connection Size) | رزوه 3/4”3/4\text{''}3/4” یا 1”1\text{''}1” (رزوه استاندارد خط) |
| درجه حفاظت محیطی (IP Rating) | IP43 / IP54 / IP65 و مدل ضد انفجار (Explosion Proof) |
| استانداردها | دارای تاییدیه و نشان CE\text{CE}CE (در صورت درخواست) |
۳. جدول مشخصات الکتریکی میکرو سوئیچ (Rating of Micro Switch)
سوئیچ دارای ظرفیت قطع حداکثر 15 A15\text{ A}15 A در 230/250 VAC230/250\text{ VAC}230/250 VAC بوده و قابلیت قطع بارهای موتوری، سلفی و مقاومتی را به شرح زیر داراست:
| سطح ولتاژ (Voltage) | بار اهمی/مقاومتی (Resistance Load) | بار سلفی (Inductive Load) | بار موتوری و لامپ: N.C. | بار موتوری و لامپ: N.O. |
|---|---|---|---|---|
| 125 VAC125\text{ VAC}125 VAC | 15 A15\text{ A}15 A | 10 A10\text{ A}10 A | 3 A3\text{ A}3 A | 1.5 A1.5\text{ A}1.5 A |
| 250 VAC250\text{ VAC}250 VAC | 15 A15\text{ A}15 A | 10 A10\text{ A}10 A | 3 A3\text{ A}3 A | 1.5 A1.5\text{ A}1.5 A |
| 125 VDC125\text{ VDC}125 VDC | 0.5 A0.5\text{ A}0.5 A | — | — | — |
| 250 VDC250\text{ VDC}250 VDC | 0.25 A0.25\text{ A}0.25 A | — | — | — |
۴. متریال ساخت (Material of Construction)
- متریال تیغه (Paddle Material):
- استنلس استیل SS 316 / SS 316L (استاندارد و مقاوم در برابر خوردگی)
- آلیاژهای خاص: Monel (مونل)، Hastelloy C (هستلوی C)
- تفلون Teflon / PTFE (برای سیالات فوق‌العاده خورنده و اسیدی)
- سازگاری با سیال: قابل استفاده برای آب، آب دریا (Seawater)، اتیلن گلیکول، روغن‌های صنعتی و سیالات با خورندگی بالا.
۵. ویژگی‌های برجسته (Special Features)
- انعطاف در نصب: پشتیبانی از سایزهای مختلف لوله (1”1\text{''}1” تا 6”6\text{''}6”) با تعویض یا برش طول تیغه‌های همراه.
- دوام مکانیکی بالا: بهره‌گیری از آکاردئونی بلوز (Bellows) با عمر کاری بیش از نیم میلیون سیکل برای جلوگیری از نشت سیال به محفظه برقی.
- ظرفیت بار الکتریکی بالا: امکان فرمان‌دهی مستقیم به رله‌ها، کنتاکتورهای سبک پمپ و لامپ‌های سیگنالینگ بدون نیاز به مدار واسط سنگین.
- پشتیبانی از محیط‌های مستعد انفجار: امکان عرضه با محفظه ضدانفجار (Explosion-Proof Housing) جهت پالایشگاه‌ها و صنایع پتروشیمی.
۶. کاربردهای اصلی در صنعت
- سیستم‌های تهویه مطبوع، چیلرها و بویلرها (HVAC & Boilers): حفاظت کمپرسور چیلر در برابر یخ‌زدگی و پایش گردش آب در مبدل‌ها و برج‌های خنک‌کننده.
- سیستم‌های اطفا حریق و اسپرینکلر (Fire Sprinkler Systems): ارسال سیگنال فوری باز شدن نازل و جریان یافتن آب در زون‌های آتش‌نشانی.
- حفاظت و کنترل پمپ‌ها (Pump Protection): جلوگیری از خشک کار کردن پمپ (Dry Running Protection).
- خطوط روغن‌کاری و روانکاری توربین‌ها و موتورها (Lubrication & Oil Monitoring): اطمینان از برقراری مداوم جریان روغن در یاتاقان‌ها و گیربکس‌های صنعتی.
- پمپ‌های حرارتی (Heat Pumps) و خطوط انتقال آب دریا و آب‌شور.
