ترانسمیتر فشار مدکو کانادا MD5X، خروجی 4-20mA (رنج ۱- تا ۱ بار - مدل ویژه)
MADECO Canada Pressure Transmitter MD5X, Output 4-20mA (-1 to 1 bar - Special Model)
برند:مدکو - madeco
None
توضیحات
ترانسمیتر فشار صنعتی عمومی MADECO مدل MD5X
۱. معرفی کلی محصول
ترانسمیتر فشار سری MD5X ساخت برند MADECO کانادا، یک ترانسمیتر همه‌منظوره صنعتی (General Industrial Application) با کارایی بالا و پایداری طولانی‌مدت است. این ترانسمیتر از تکنولوژی سنسور سیلیکونی نفوذی (Diffused Silicon) با دقت بالا بهره می‌برد و برای اندازه‌گیری انواع فشارهای مثبت، منفی و وکیوم در سیالات خورنده و غیرخورنده مایع و گاز طراحی شده است.

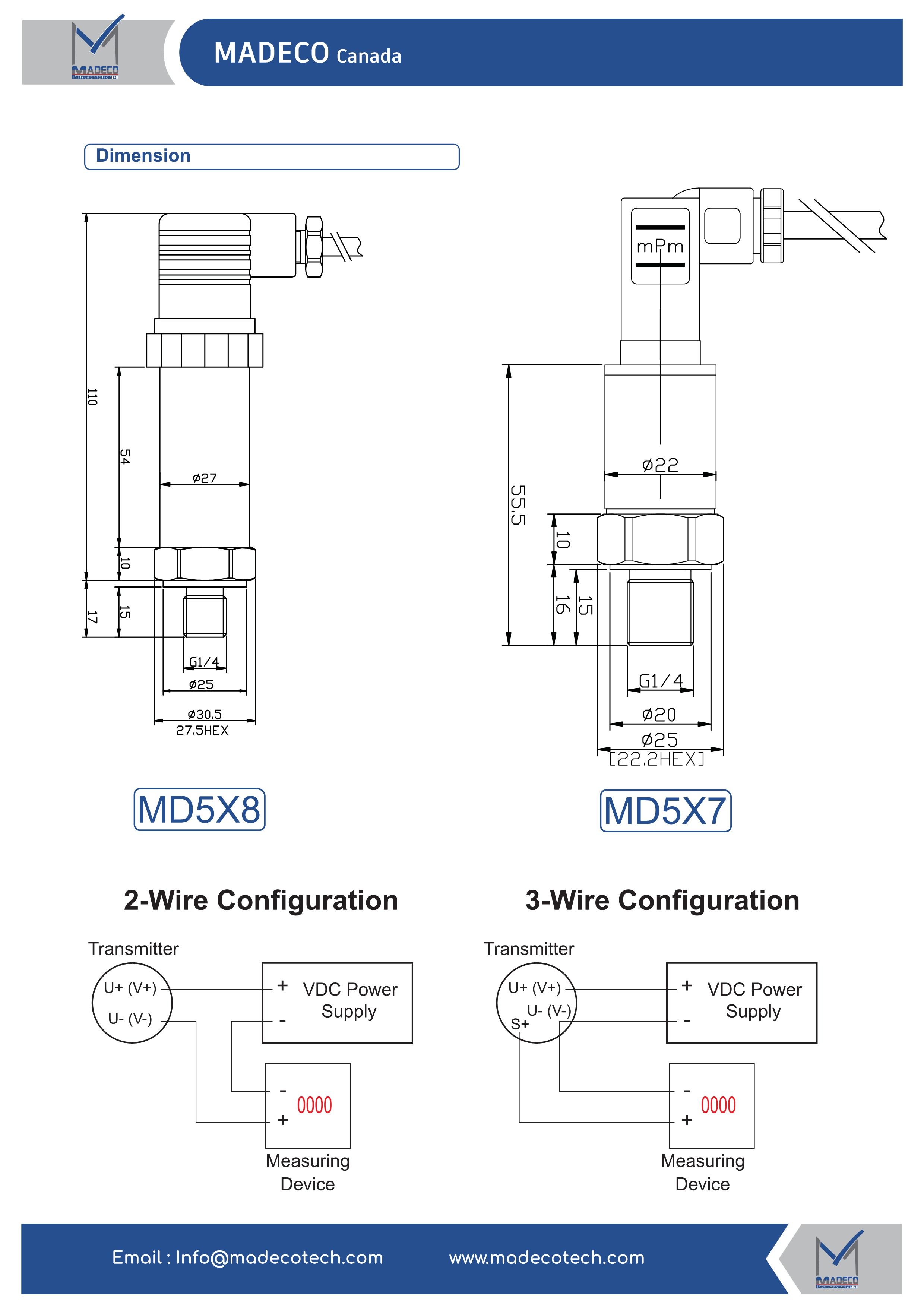

همچنین این مدل با دو پیکربندی ظاهری عرضه می‌شود:

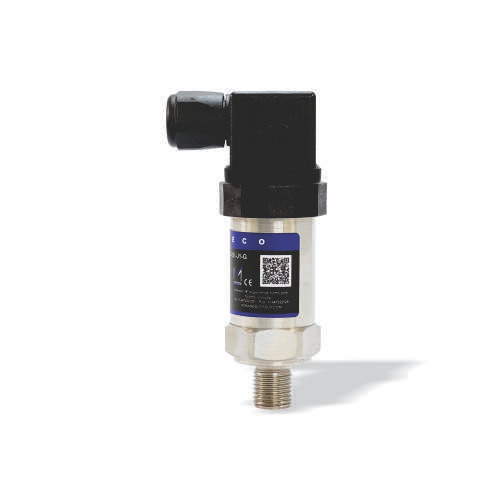

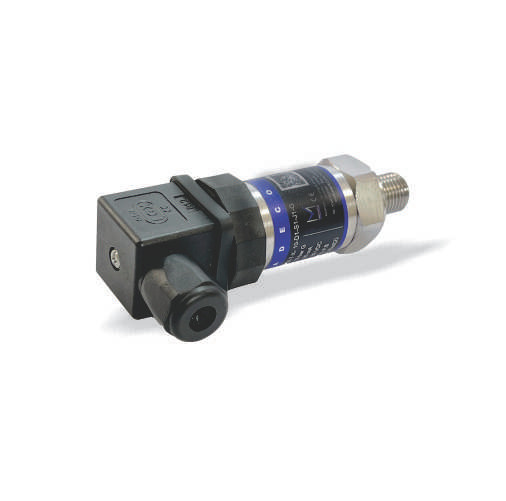

- مدل استاندارد فشرده با کانکتور هیرشمن.
- مدل مجهز به نمایشگر دیجیتال موضعی (Local Indicator / On-site Display) برای قرائت مستقیم مقدار فشار در محل نصب.

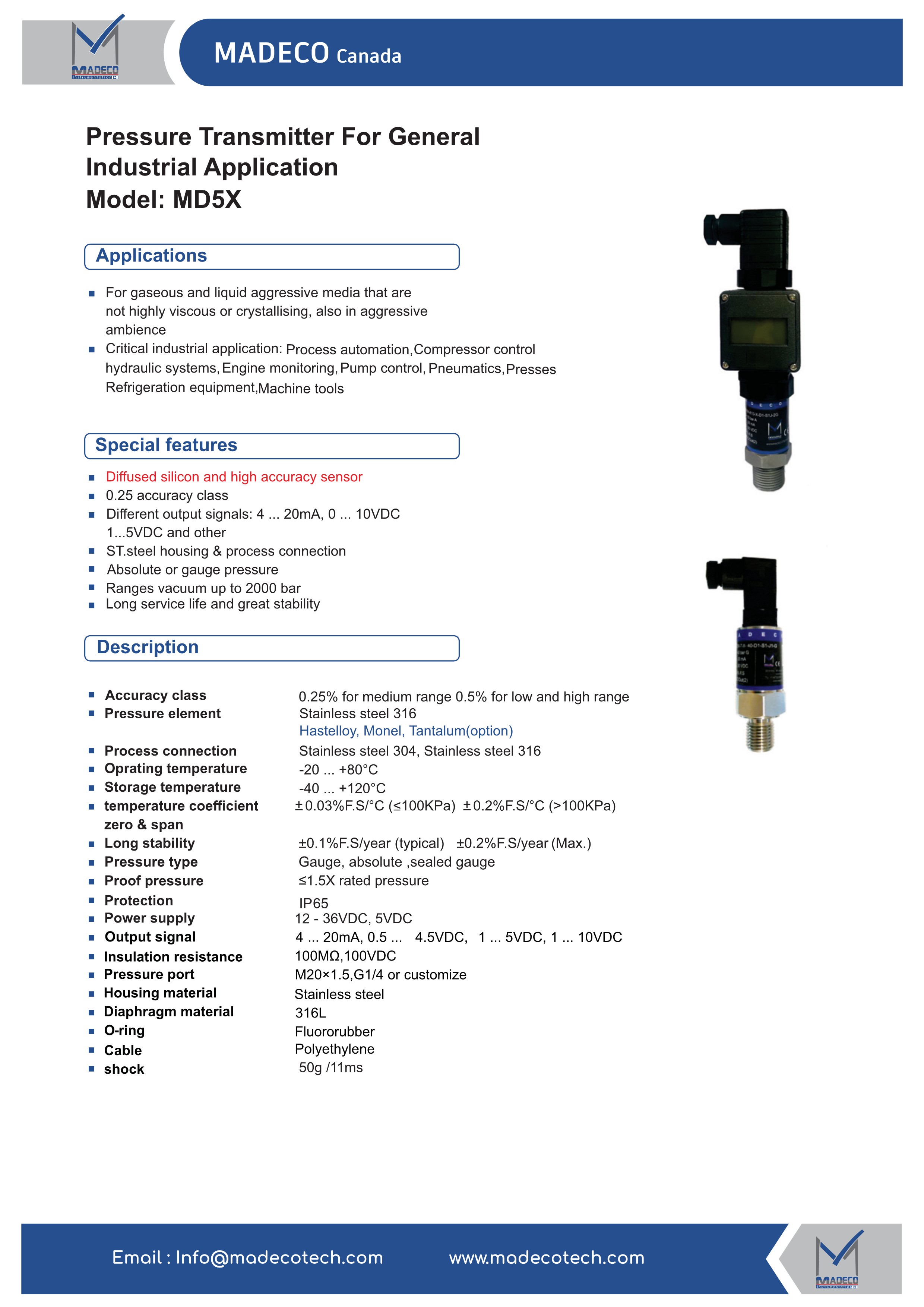

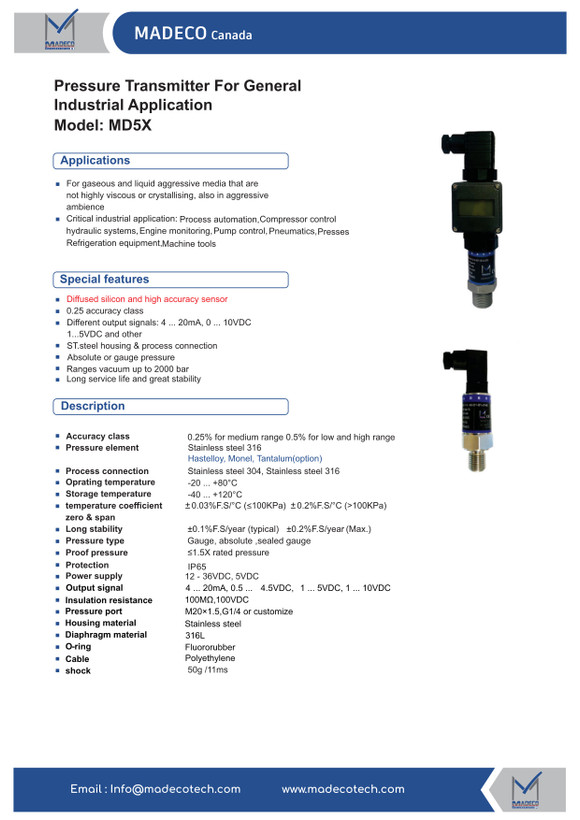

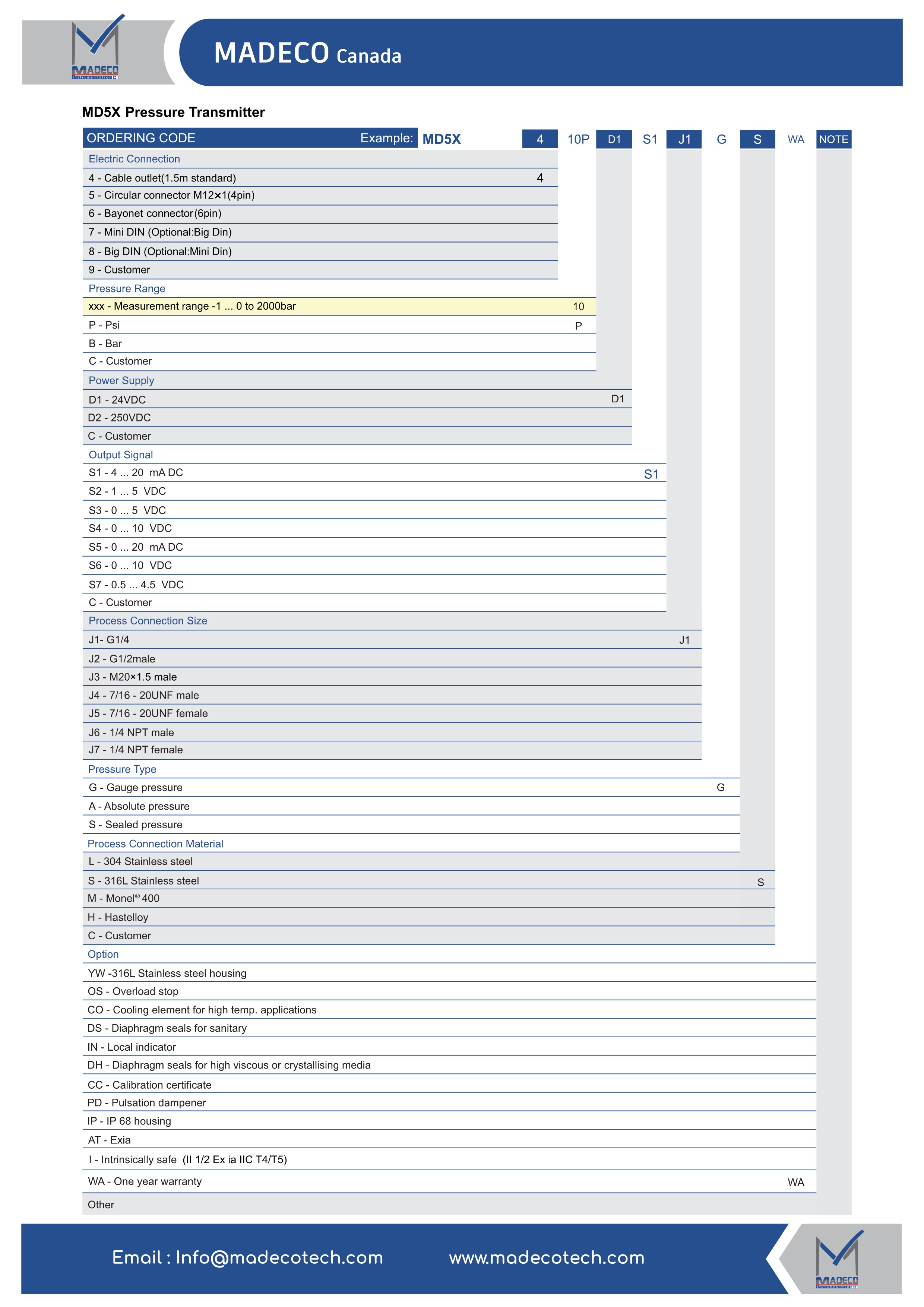

۲. مشخصات فنی و عملکردی (Technical Specifications)
| پارامتر فنی | مشخصات / محدوده |
|---|---|
| بازه اندازه‌گیری فشار | از خلاء (Vacuum) تا ۲۰۰۰ بار (−1 to 2000 bar-1\text{ to } 2000\text{ bar}−1 to 2000 bar) |
| انواع فشار قابل سنجش | فشار گیج (Gauge)، مطلق (Absolute)، سیلد گیج (Sealed Gauge) |
| کلاس دقت (Accuracy Class) | 0.25% F.S0.25\%\text{ F.S}0.25% F.S برای رنج‌های متوسط / 0.5% F.S0.5\%\text{ F.S}0.5% F.S برای رنج‌های بسیار پایین یا بسیار بالا |
| فشار اضافه مجاز (Proof Pressure) | ≤1.5×\le 1.5 \times≤1.5× فشار نامی (≤1.5X rated pressure\le 1.5\text{X rated pressure}≤1.5X rated pressure) |
| پایداری بلندمدت (Long Stability) | معمولاً ±0.1% F.S/year\pm 0.1\%\text{ F.S/year}±0.1% F.S/year | حداکثر ±0.2% F.S/year\pm 0.2\%\text{ F.S/year}±0.2% F.S/year |
| دمای کاری مجاز (Operating Temp) | −20∘C to +80∘C-20^\circ\text{C} \text{ to } +80^\circ\text{C}−20∘C to +80∘C |
| دمای نگهداری (Storage Temp) | −40∘C to +120∘C-40^\circ\text{C} \text{ to } +120^\circ\text{C}−40∘C to +120∘C |
| ضریب خطای دمایی (Zero & Span) | ≤±0.03% F.S/∘C\le \pm 0.03\%\text{ F.S/}^\circ\text{C}≤±0.03% F.S/∘C (≤100 kPa\le 100\text{ kPa}≤100 kPa) | ≤±0.02% F.S/∘C\le \pm 0.02\%\text{ F.S/}^\circ\text{C}≤±0.02% F.S/∘C (>100 kPa> 100\text{ kPa}>100 kPa) |
| ولتاژ تغذیه (Power Supply) | 12∼36 VDC12 \sim 36\text{ VDC}12∼36 VDC (یا 5 VDC5\text{ VDC}5 VDC) |
| سیگنال‌های خروجی استاندارد | 4∼20 mA DC4 \sim 20\text{ mA DC}4∼20 mA DC (دو سیمه)، 0∼10 VDC0 \sim 10\text{ VDC}0∼10 VDC، 1∼5 VDC1 \sim 5\text{ VDC}1∼5 VDC، 0.5∼4.5 VDC0.5 \sim 4.5\text{ VDC}0.5∼4.5 VDC |
| مقاومت عایقی (Insulation Resistance) | 100 MΩ / 100 VDC100\text{ M}\Omega \,/\, 100\text{ VDC}100 MΩ/100 VDC |
| مقاومت در برابر شوک و ضربه | 50 g /11 ms50\text{ g } / 11\text{ ms}50 g /11 ms |
۳. متریال ساخت، اتصالات و استاندارد حفاظت
- المان حسگر فشار (Pressure Element): استنلس استیل 316 (با امکان سفارش آلیاژهای خاص هستلوی Hastelloy، مونل Monel، یا تانتالیوم Tantalum).
- دیافراگم سنسور (Diaphragm): استنلس استیل 316L.
- بدنه ترانسمیتر (Housing): تمام استیل ضد زنگ (Stainless Steel).
- اتصال فرایندی (Process Connection): استنلس استیل SS304 یا SS316.
- آب‌بندی و اورینگ (O-ring): فلوئوروکربن / وایتون (Fluororubber / FKM).
- کابل و عایق: پلی‌اتیلن (Polyethylene).
- درجه حفاظت بدنه: IP65 (مقاوم در برابر نفوذ گردوغبار و پاشش مستقیم آب).
- رزوه و پورت‌های فشار: رزوه استاندارد G1/4”G1/4\text{''}G1/4” و M20×1.5M20 \times 1.5M20×1.5 (یا ابعاد سفارشی بنا به نیاز پروژه).
۴. ویژگی‌های برجسته (Special Features)
- سنسور با پایداری فوق‌العاده: بهره‌گیری از سنسور پیزورزیستیو سیلیکونی کالیبره‌شده با عمر کاری بسیار بالا.
- تنوع گسترده سیگنال‌های الکتریکی: سازگاری کامل با انواع کارت‌های ورودی PLC، کنترلرها و نشان‌دهنده‌ها.
- مقاومت شیمیایی عالی: قابلیت کار با سیالات خورنده گازی و مایع (که دارای ویسکوزیته بسیار بالا یا خاصیت کریستاله‌شدن سریع نباشند).
- آپشن نمایشگر دیجیتال روی بدنه: امکان نصب نمایشگر LCD/LED جهت قرائت همزمان و تنظیمات سریع میدانی.
۵. کاربردهای اصلی در صنعت
- اتوماسیون صنعتی و کنترل فرایند (Process Automation): خطوط تولید و اتاق‌های کنترل.
- کمپرسورها و سیستم‌های پنوماتیک: پایش و کنترل فشار خطوط هوای فشرده و گازها.
- یونیت‌ها و سیستم‌های هیدرولیک (Hydraulic Systems): پرس‌های هیدرولیک و جک‌های صنعتی سنگین.
- پایش موتورها و تجهیزات دوار (Engine & Machine Tools): نظارت بر روغن‌کاری و خطوط تغذیه.
- سیستم‌های برودتی و چیلرها (Refrigeration Equipment): پایش فشار گازهای مبرد.
- سیستم‌های کنترل و حفاظت انواع پمپ‌های صنعتی.
