ترانسمیتر فشار دمای بالا MADECO مدل MDS9

Name: ترانسمیتر فشار دمای بالا مدکو کانادا MDS9، خروجی 4-20mA (رنج ۰ تا ۴۰ بار)
Brand: مدکو - madeco
Price: 375000000 IRR
Availability: InStock

۱. معرفی کلی محصول

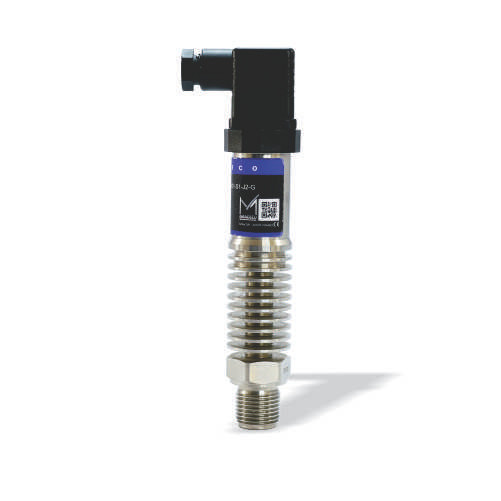

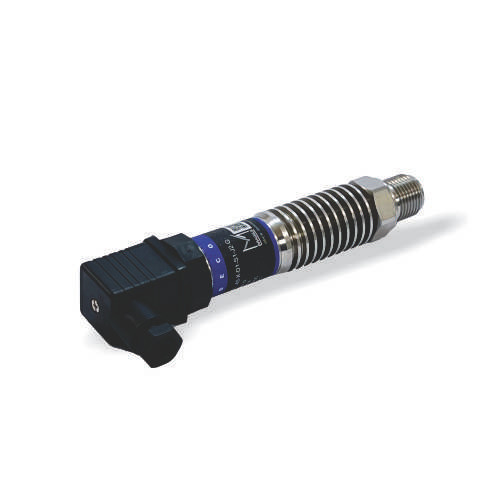

ترانسمیتر MDS9 ساخت برند MADECO کانادا، یک ترانسمیتر فشار تخصصی طراحی‌شده برای سیالات با دمای بالا (High Temperature) است. این تجهیز با بهره‌گیری از سنسور سیلیکونی نفوذی (Diffused Silicon) و پره‌های خنک‌کننده (Cooling Fins) بدنه، حرارت بالای فرایند را دفع کرده و فشار را در شرایط دشوار حرارتی با دقت بالا اندازه‌گیری می‌کند.

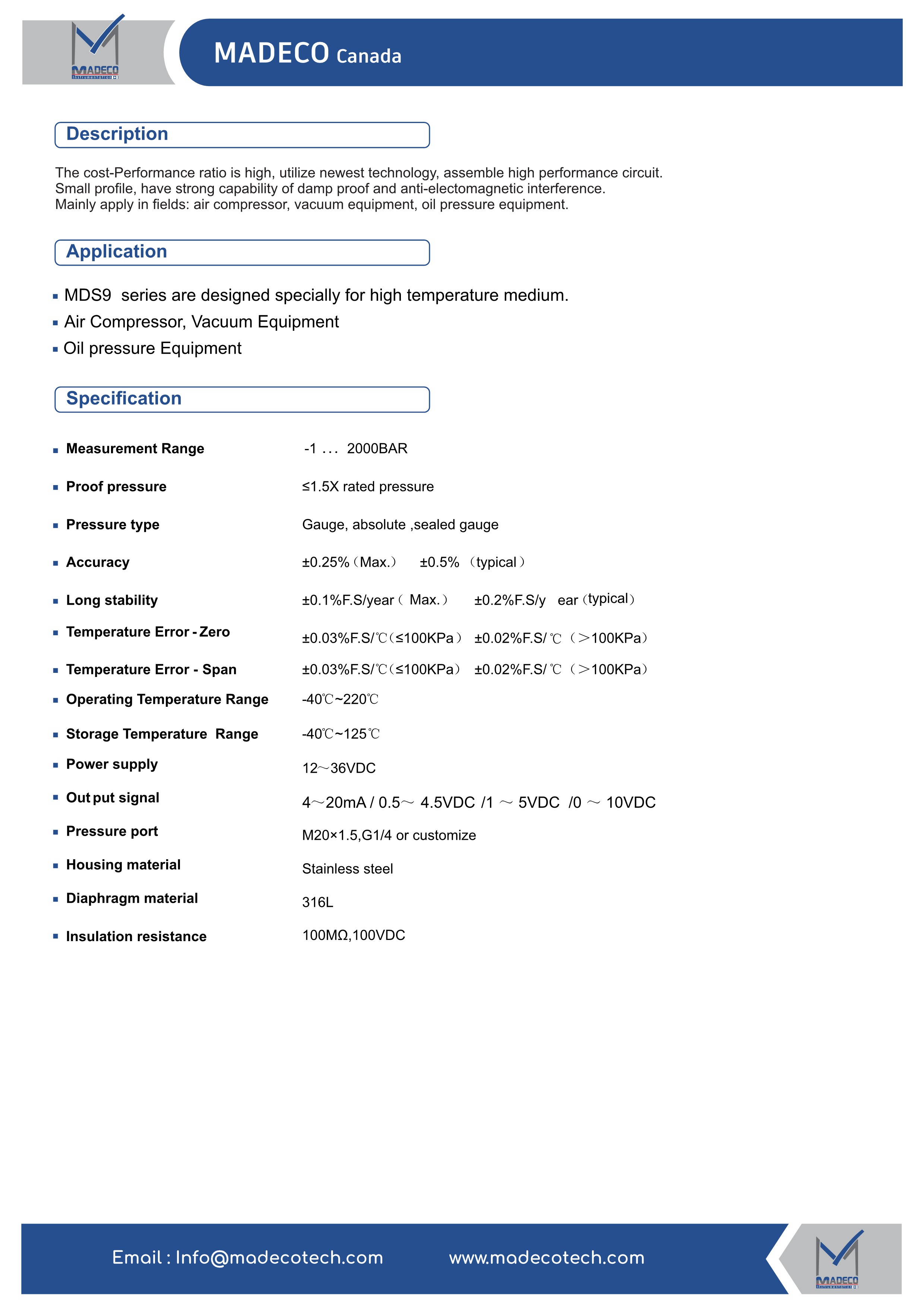

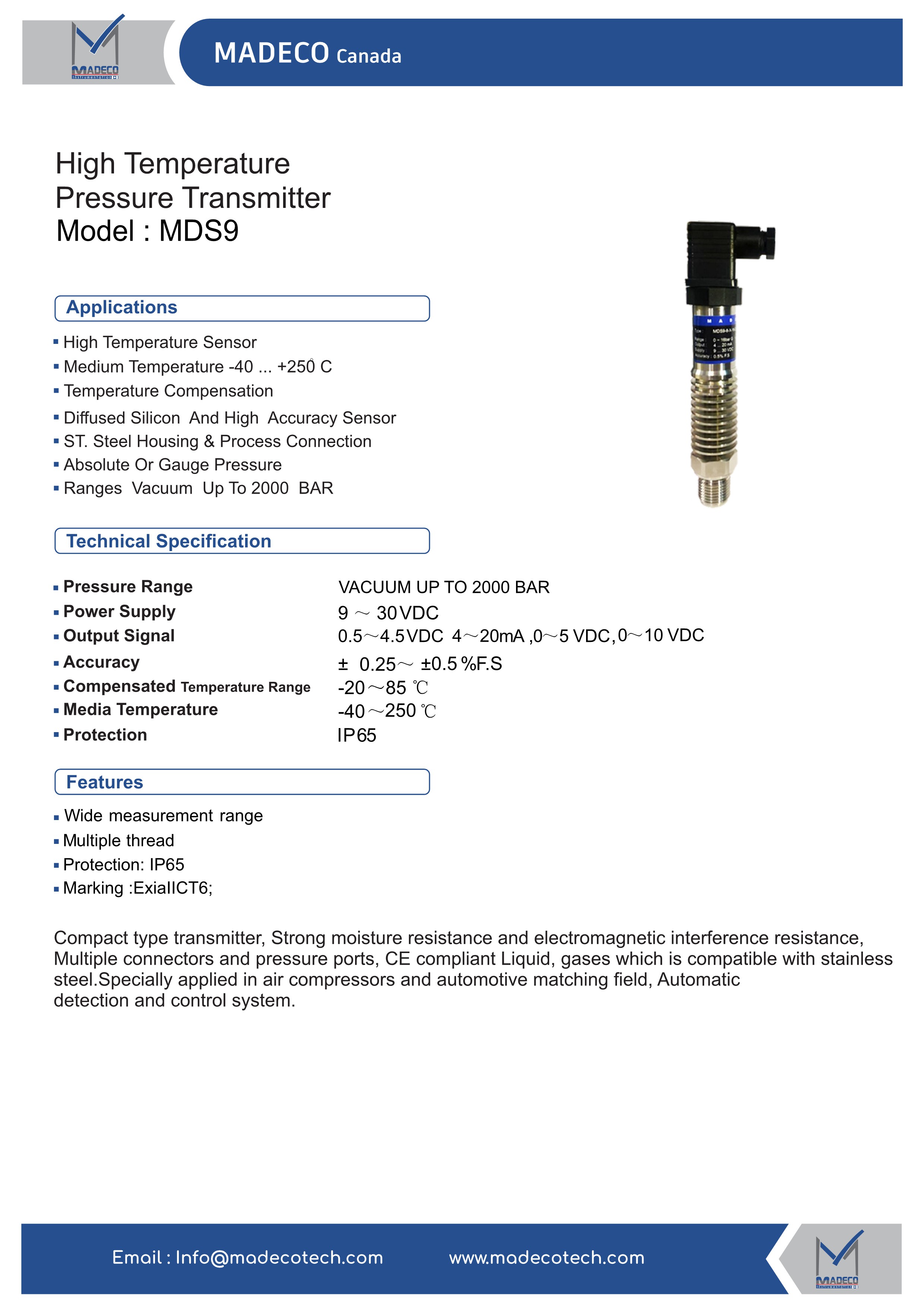

۲. مشخصات عملکردی و فنی (Performance & Technical Specs)

پارامتر فنی	مشخصات / محدوده
بازه اندازه‌گیری فشار	از وکیوم تا ۲۰۰۰ بار (−1 to 2000 bar-1\text{ to } 2000\text{ bar}−1 to 2000 bar)
انواع فشار قابل سنجش	فشار گیج (Gauge)، مطلق (Absolute)، سیلد (Sealed Gauge)
فشار تحمل اضافه (Proof Pressure)	≤1.5×\le 1.5 \times≤1.5× فشار نامی
دمای کاری سیال (Media Temp)	−40∘C to +250∘C-40^\circ\text{C} \text{ to } +250^\circ\text{C}−40∘C to +250∘C
دمای عملکرد ترانسمیتر	−40∘C to +220∘C-40^\circ\text{C} \text{ to } +220^\circ\text{C}−40∘C to +220∘C
بازه جبران‌سازی دمایی	−20∘C to +85∘C-20^\circ\text{C} \text{ to } +85^\circ\text{C}−20∘C to +85∘C
کلاس دقت (Accuracy)	±0.5% F.S\pm 0.5\%\text{ F.S}±0.5% F.S (معمول) / ±0.25% F.S\pm 0.25\%\text{ F.S}±0.25% F.S (حداکثر / سفارشی)
پایداری بلندمدت (Stability)	±0.1% F.S/year\pm 0.1\%\text{ F.S/year}±0.1% F.S/year
خطای دمایی (Zero & Span)	≤±0.03% F.S/∘C\le \pm 0.03\%\text{ F.S/}^\circ\text{C}≤±0.03% F.S/∘C
تغذیه الکتریکی (Power Supply)	9∼30 VDC9 \sim 30\text{ VDC}9∼30 VDC (بازه استاندارد 12∼36 VDC12 \sim 36\text{ VDC}12∼36 VDC / آپشن 250 VDC250\text{ VDC}250 VDC)
سیگنال‌های خروجی	4∼20 mA DC4\sim 20\text{ mA DC}4∼20 mA DC (دو سیمه)، 0∼5 V0\sim 5\text{ V}0∼5 V، 0∼10 V0\sim 10\text{ V}0∼10 V، 0.5∼4.5 V0.5\sim 4.5\text{ V}0.5∼4.5 V

۳. متریال ساخت، درجه حفاظت و استانداردها

دیافراگم سنسور: استنلس استیل 316L Stainless Steel
بدنه ترانسمیتر: استنلس استیل (Stainless Steel 304 / 316L)
متریال اتصالات فرایندی: استیل 304، استیل 316L، مونل ۴۰۰ (Monel 400)، هستلوی (Hastelloy)
درجه حفاظت محیطی: IP65 (استاندارد) / قابلیت سفارش با IP68
استاندارد ضد انفجار: دارای تاییدیه Ex ia IIC T6 (ذاتاً ایمن / Intrinsically Safe)
سازگاری الکترومغناطیسی: مقاومت بالا در برابر نویزهای مغناطیسی (EMC) و رطوبت محیطی

۴. کاربردهای اصلی در صنعت

کمپرسورهای هوا و گاز با دمای خروجی بالا
تجهیزات و خطوط وکیوم صنعتی
سامانه‌های هیدرولیک و روغن داغ (Oil Pressure Systems)
صنایع خودروسازی و تست موتور
سیستم‌های اتوماسیون، پایش و کنترل خطوط فرایندی داغ

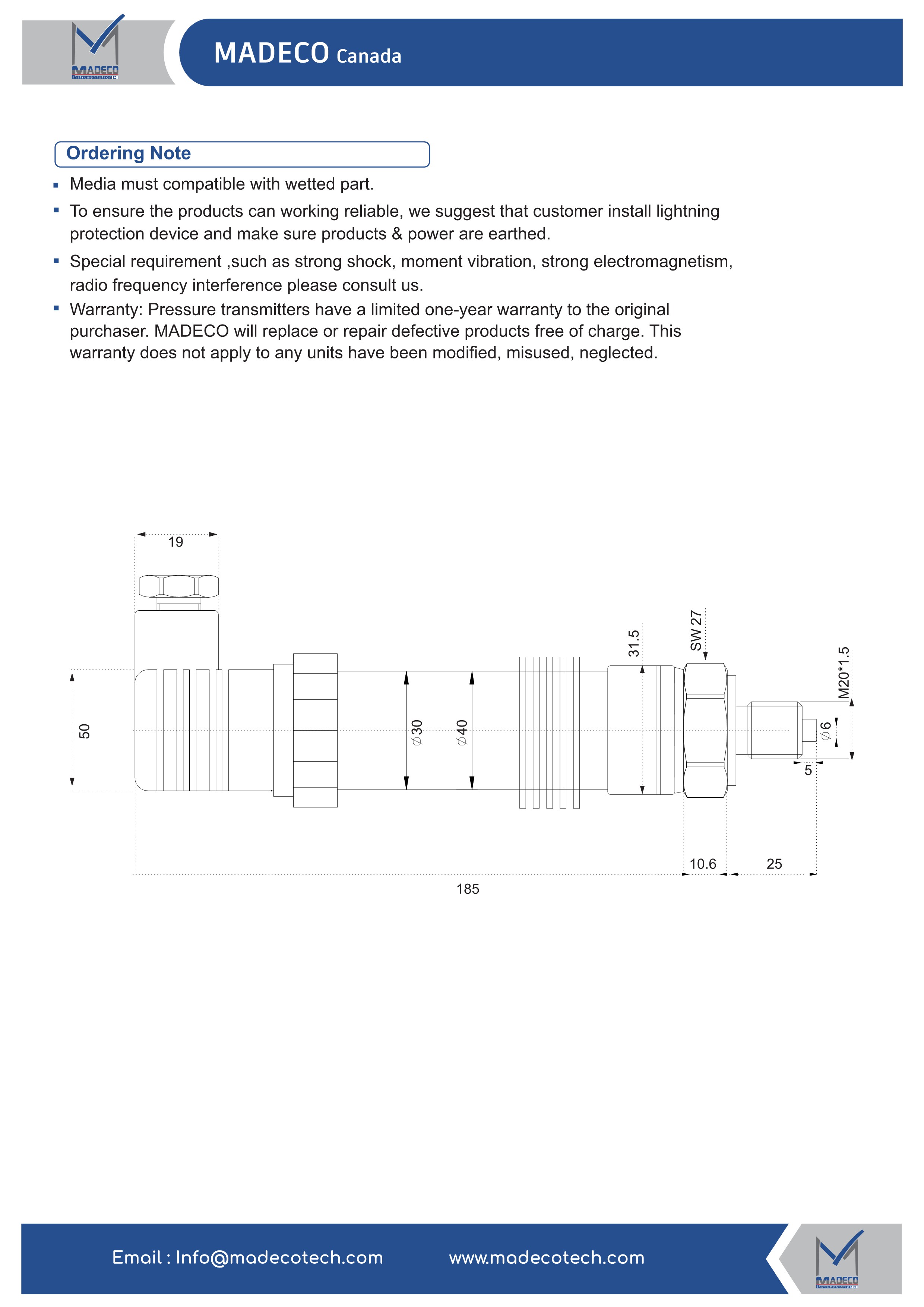

۵. ابعاد مکانیکی و اتصالات فرایندی

طول کل ترانسمیتر: 185 mm185\text{ mm}185 mm (شامل سوکت و بخش خنک‌کننده)
سایز آچار (Hexagonal SW): 27 mm27\text{ mm}27 mm
قطر بدنه: ∅30 mm\varnothing 30\text{ mm}∅30 mm (قطر رادیاتور/پره‌ها: ∅40 mm\varnothing 40\text{ mm}∅40 mm)
پورت‌های اتصال فرایندی (Process Ports):
- G1/4”G1/4\text{''}G1/4” و G1/2”G1/2\text{''}G1/2”
- M20×1.5M20 \times 1.5M20×1.5
- 1/4” NPT1/4\text{'' NPT}1/4” NPT (نری و مادگی)
- 7/16−20 UNF7/16-20\text{ UNF}7/16−20 UNF (نری و مادگی)

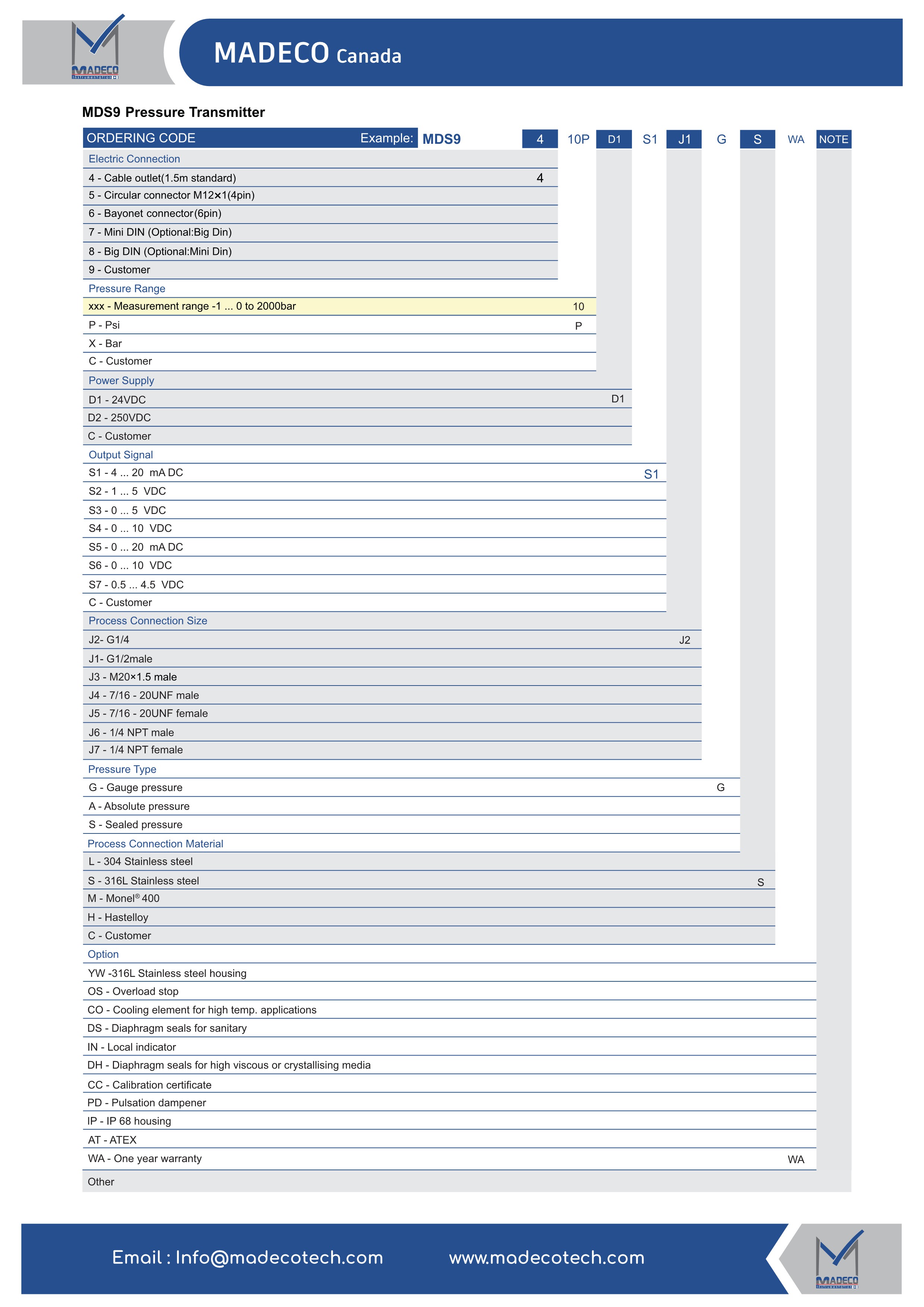

۶. راهنمای کدگذاری و ثبت سفارش (Ordering Code)

فرمول ساختار کد سفارش:

MDS9−[Electrical Conn]−[Range]−[Supply]−[Output]−[Process Conn]−[Pressure Type]−[Material]−[Option]\mathbf{MDS9} - [\text{Electrical Conn}] - [\text{Range}] - [\text{Supply}] - [\text{Output}] - [\text{Process Conn}] - [\text{Pressure Type}] - [\text{Material}] - [\text{Option}]MDS9−[Electrical Conn]−[Range]−[Supply]−[Output]−[Process Conn]−[Pressure Type]−[Material]−[Option]

نمونه کد کاتالوگ: `MDS9 - 4 - 10P - D1 - S1 - J1 - G - S - WA`

4: اتصال الکتریکی با کابل خروجی ۱.۵ متری استاندارد
10P: رنج اندازه‌گیری ۱۰ بار (یا برحسب Psi)
D1: تغذیه 24 VDC24\text{ VDC}24 VDC
S1: سیگنال خروجی جریانی 4∼20 mA DC4 \sim 20\text{ mA DC}4∼20 mA DC
J1: اتصال فرایندی G1/2” MaleG1/2\text{'' Male}G1/2” Male
G: نوع اندازه‌گیری فشار گیج (Gauge Pressure)
S: متریال کانکشن از جنس استنلس استیل 316L
WA: دارای ۱ سال گارانتی معتبر کارخانه
