ترانسمیتر فشار دیافراگمی فلاش دمای بالا مدکو کانادا MDS7، خروجی 4-20mA (رنج ۰ تا ۲۵۰ بار)
MADECO Canada High Temperature Flush Pressure Transmitter MDS7, Output 4-20mA (0 to 250 bar)
برند:مدکو - madeco
None
توضیحات

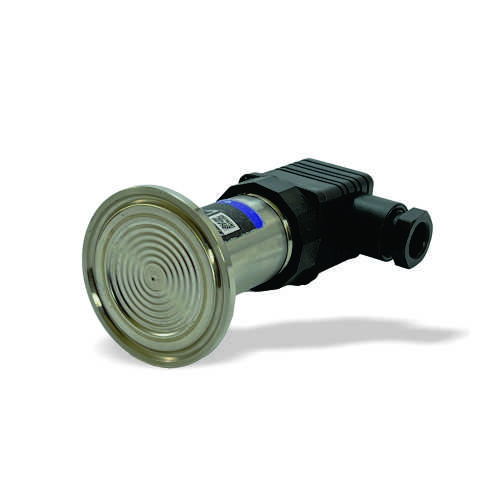

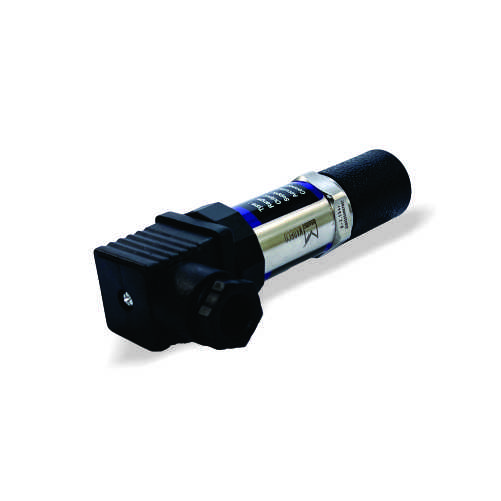

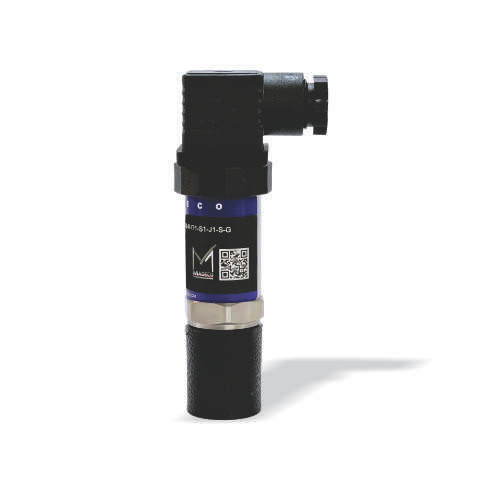

ترانسمیتر فشار دیافراگمی (فلاش) MADECO مدل MDS7

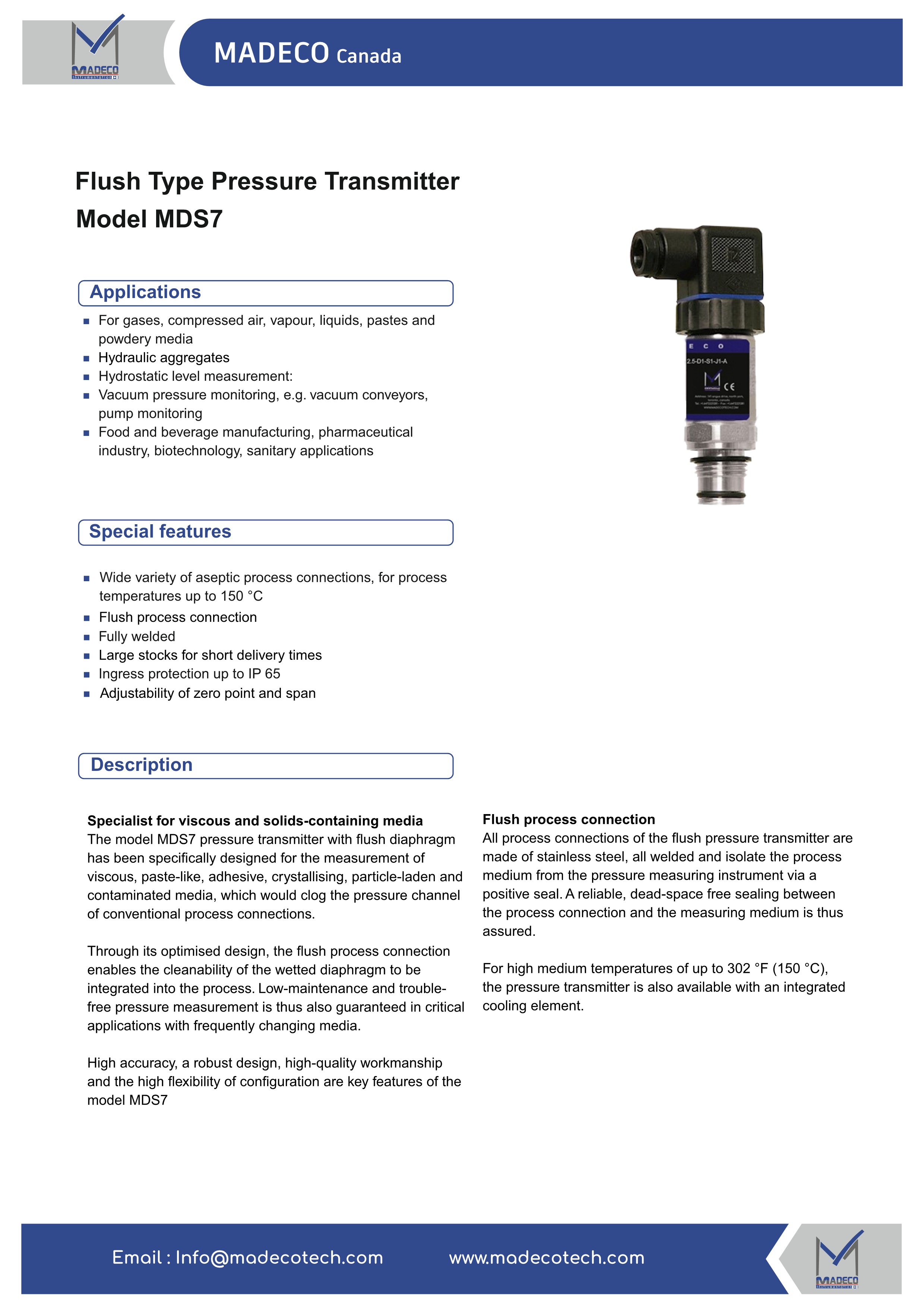

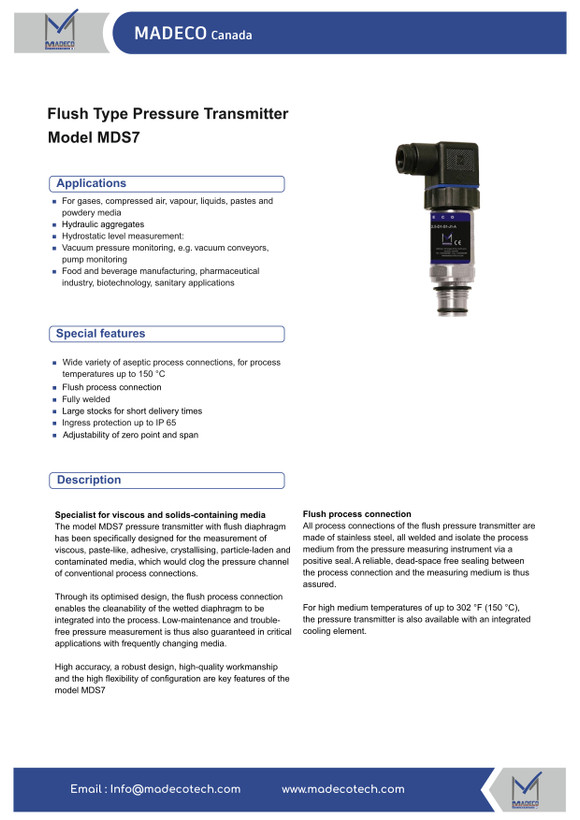

۱. معرفی کلی دستگاه
ترانسمیتر فشار MDS7 (Flush Type Pressure Transmitter) ساخت برند MADECO کانادا، به‌طور اختصاصی برای اندازه‌گیری فشار سیالات غلیظ، چسبناک، ژله‌ای، خمیری (Paste-like)، دارای ذرات معلق، متبلور‌شونده (Crystallising) و آلوده طراحی شده است.
به دلیل استفاده از دیافراگم کاملاً تخت و جوش‌خورده (Flush Diaphragm)، فضای مرده (Dead-Space) در محل اتصال حذف شده و از گرفتگی (Clogging) مجرای سنسور جلوگیری می‌شود. این طراحی تمیزکاری درجا (Cleanability) و رعایت الزامات بهداشتی را در خطوط فرایندی تضمین می‌کند.

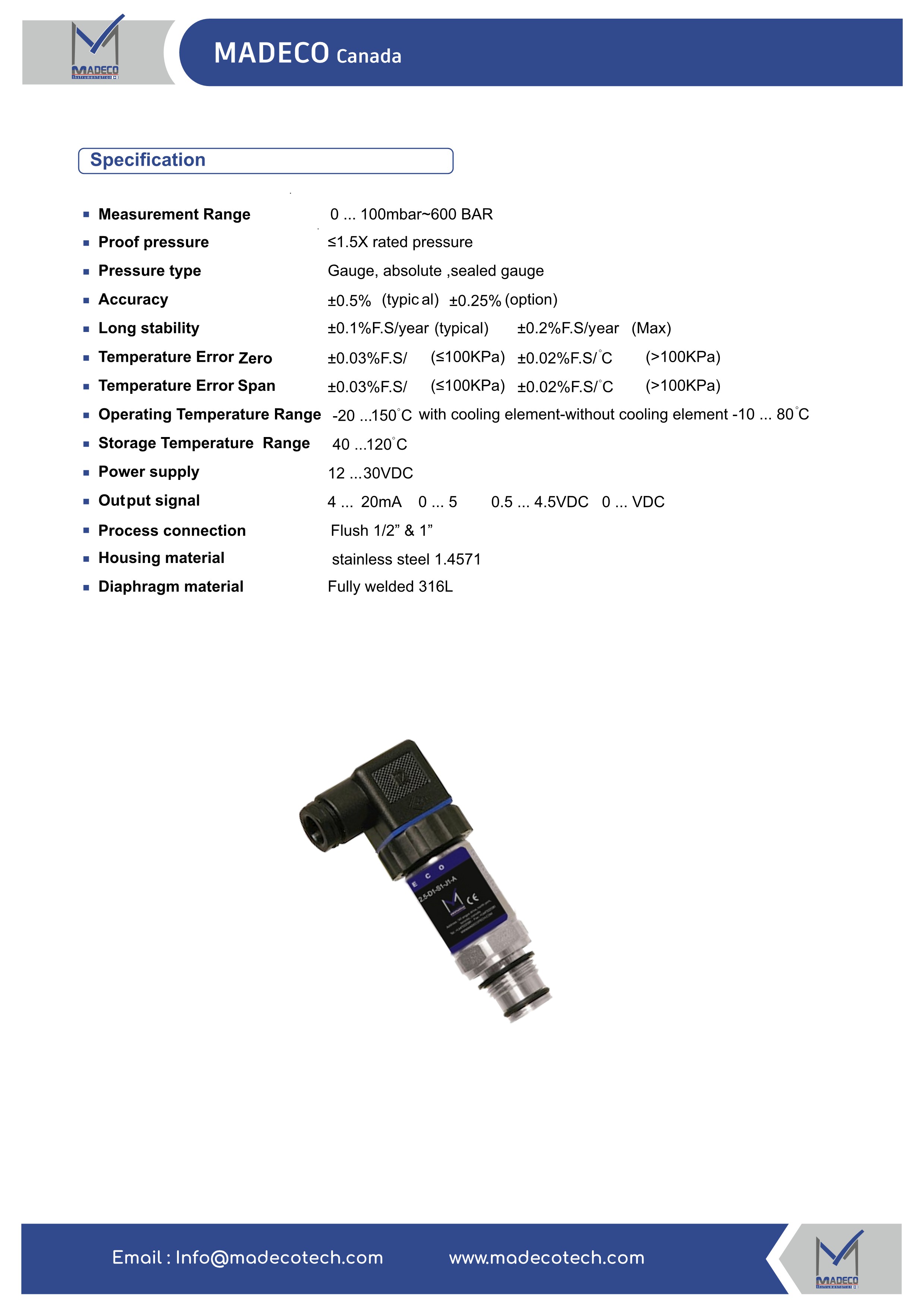

۲. مشخصات فنی و عملکردی (Technical Specifications)
| پارامتر فنی | مشخصات / محدوده |
|---|---|
| بازه اندازه‌گیری فشار | از 0∼100 mbar0 \sim 100\text{ mbar}0∼100 mbar تا 600 bar600\text{ bar}600 bar |
| انواع فشار قابل سنجش | گیج (Gauge)، مطلق (Absolute)، سیلد گیج (Sealed Gauge) |
| فشار اضافه مجاز (Proof Pressure) | ≤1.5×\le 1.5 \times≤1.5× فشار نامی (Rated Pressure) |
| دقت اندازه‌گیری (Accuracy) | ±0.5% F.S\pm 0.5\%\text{ F.S}±0.5% F.S (معمول / Typical) | ±0.25% F.S\pm 0.25\%\text{ F.S}±0.25% F.S (آپشنال / Option) |
| پایداری بلندمدت (Long Stability) | ±0.1% F.S/year\pm 0.1\%\text{ F.S/year}±0.1% F.S/year (معمول) | حداکثر ±0.2% F.S/year\pm 0.2\%\text{ F.S/year}±0.2% F.S/year |
| دمای کاری سیال (بدون پره خنک‌کننده) | −10∘C to +80∘C-10^\circ\text{C} \text{ to } +80^\circ\text{C}−10∘C to +80∘C |
| دمای کاری سیال (با پره خنک‌کننده) | −20∘C to +150∘C-20^\circ\text{C} \text{ to } +150^\circ\text{C}−20∘C to +150∘C (302∘F302^\circ\text{F}302∘F) |
| دمای نگهداری (Storage Temp) | −40∘C to +120∘C-40^\circ\text{C} \text{ to } +120^\circ\text{C}−40∘C to +120∘C |
| خطای دمایی (Zero & Span) | ≤±0.03% F.S/∘C\le \pm 0.03\%\text{ F.S/}^\circ\text{C}≤±0.03% F.S/∘C (≤100 kPa\le 100\text{ kPa}≤100 kPa) | ≤±0.02% F.S/∘C\le \pm 0.02\%\text{ F.S/}^\circ\text{C}≤±0.02% F.S/∘C (>100 kPa> 100\text{ kPa}>100 kPa) |
| تغذیه الکتریکی (Power Supply) | 12∼30 VDC12 \sim 30\text{ VDC}12∼30 VDC (آپشنال 24 VDC24\text{ VDC}24 VDC یا 5 VDC5\text{ VDC}5 VDC) |
| سیگنال‌های خروجی | 4∼20 mA DC4 \sim 20\text{ mA DC}4∼20 mA DC (دو سیمه)، 0∼5 VDC0 \sim 5\text{ VDC}0∼5 VDC، 0.5∼4.5 VDC0.5 \sim 4.5\text{ VDC}0.5∼4.5 VDC، 0∼10 VDC0 \sim 10\text{ VDC}0∼10 VDC |
| تنظیمات صفر و اسپَن | قابلیت تنظیم نقطه صفر (Zero) و بازه (Span) |
۳. متریال، استانداردها و درجه حفاظت
- متریال دیافراگم (Flush Diaphragm): استنلس استیل Fully Welded 316L (قابلیت انتخاب مونل ۴۰۰، هستلوی، تانتالیوم یا روکش طلا / Gold Plated).
- متریال بدنه (Housing): استنلس استیل 1.4571 (316Ti) / استیل 316L.
- درجه حفاظت محیطی: IP65 (استاندارد) و قابلیت ارتقا به IP68.
- استاندارد ضد انفجار: دارای تاییدیه ایمنی ذاتی II 1/2 Ex ia IIC T4/T5\text{II 1/2 Ex ia IIC T4/T5}II 1/2 Ex ia IIC T4/T5 (ATEX - Exia).
- نوع طراحی اتصال: اتصال کاملاً جوش‌خورده و ایزوله‌شده بدون نشتی با قابلیت Aseptic و بهداشتی.
۴. کاربردهای اصلی در صنعت
- صنایع غذایی و دارویی (Food & Beverage / Pharma): خطوط شیر، شربت، سس، خمیرها، فرایندهای بیوتکنولوژی و بهداشتی (Sanitary).
- اندازه‌گیری سطح مایعات (Hydrostatic Level): سنجش ارتفاع و سطح سیالات غلیظ و ته‌نشین‌شونده در مخازن.
- سیستم‌های هیدرولیک و خمیر کاغذ: سیستم‌های انتقال مواد چسبنده و دوغاب‌ها (Slurry).
- پایش خطوط وکیوم و پمپ‌ها: پایش فشار در نوار نقاله‌های خلاء (Vacuum Conveyors) و ورودی/خروجی پمپ‌های غلیظ‌کش.
- سیالات پودری و گازهای همراه با ذرات معلق.

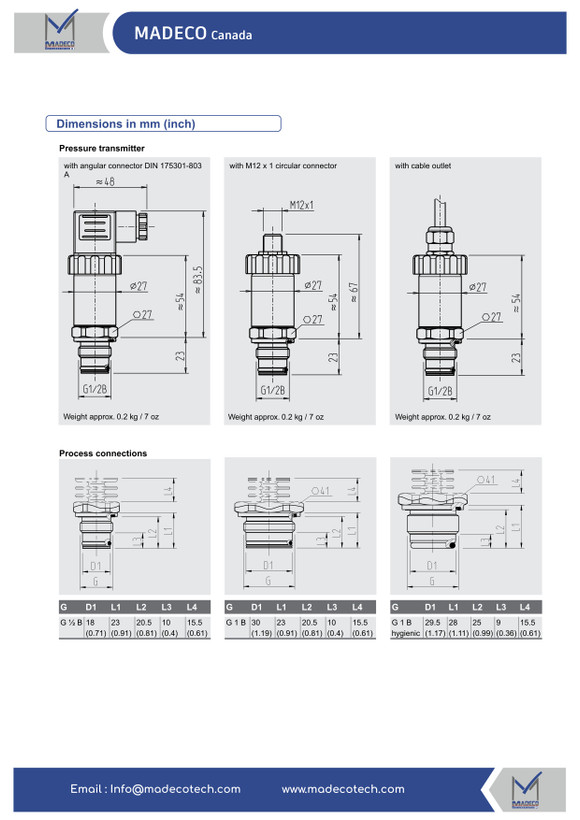

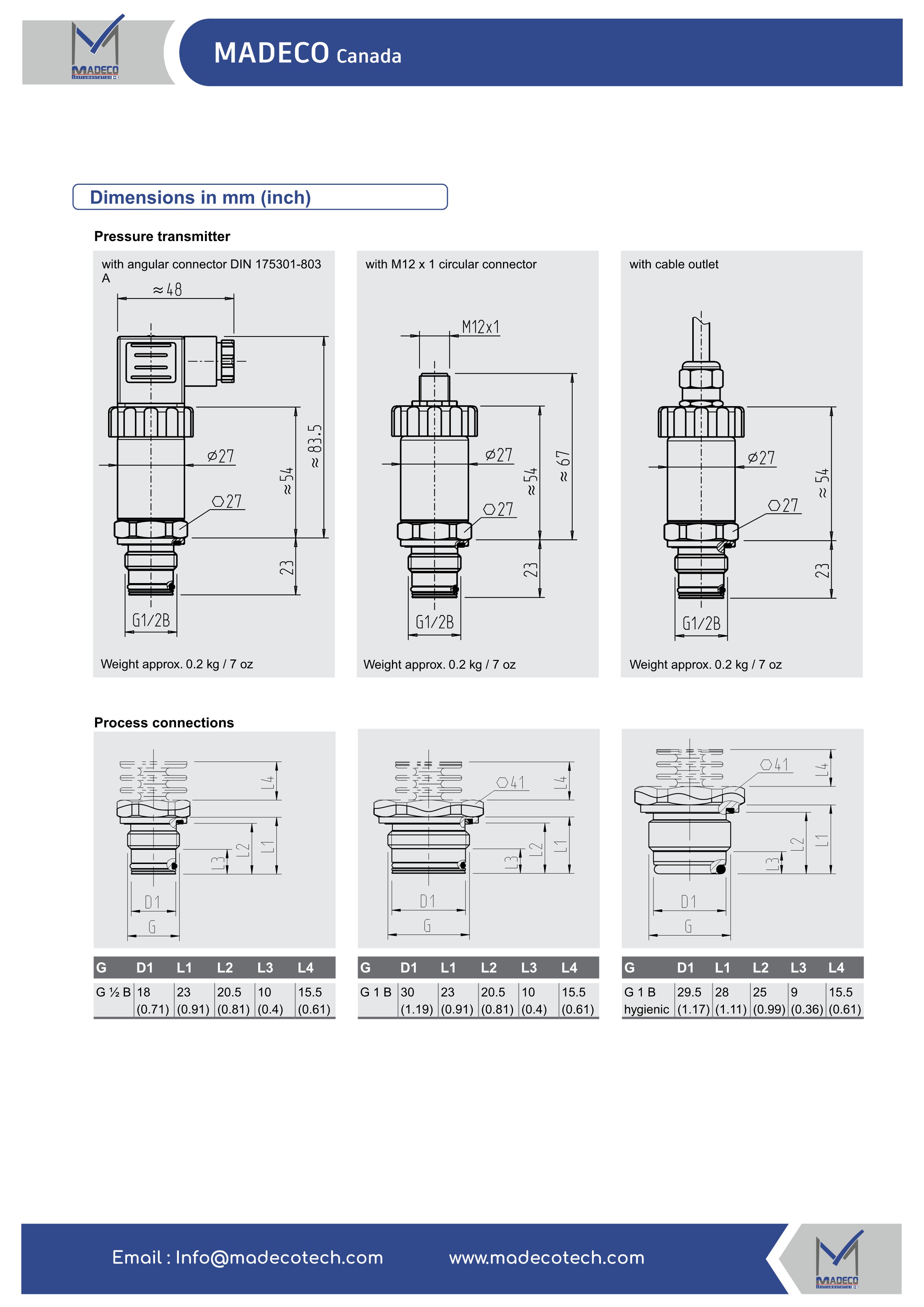

۵. ابعاد فیزیکی و کانکشن‌های فرایندی (Dimensions)
- قطر بدنه ترانسمیتر: ∅27 mm\varnothing 27\text{ mm}∅27 mm | سایز آچار (Hex): 27 mm27\text{ mm}27 mm
- انواع اتصالات الکتریکی:
- سوکت زاویه‌ای استاندارد هیرشمن (DIN 175301-803 A) با ارتفاع کلی ≈83.5 mm\approx 83.5\text{ mm}≈83.5 mm
- سوکت گرد صنعتی M12×1M12 \times 1M12×1 (چهار پین) با ارتفاع کلی ≈67 mm\approx 67\text{ mm}≈67 mm
- کابل یکپارچه (Cable Outlet) با طول ۱.۵ متر
- وزن خالص ترانسمیتر: تقریباً 0.2 kg0.2\text{ kg}0.2 kg (7 oz7\text{ oz}7 oz)
جدول ابعاد اتصالات فرایندی فلاش (Process Connections):
| نوع پورت (G) | قطر آب‌بندی D1 (mm)D_1\text{ (mm)}D1 (mm) | طول رزوه L1 (mm)L_1\text{ (mm)}L1 (mm) | L2 (mm)L_2\text{ (mm)}L2 (mm) | L3 (mm)L_3\text{ (mm)}L3 (mm) | طول پره خنک‌کننده L4 (mm)L_4\text{ (mm)}L4 (mm) |
|---|---|---|---|---|---|
| G 1/2 BG\,1/2\text{ B}G1/2 B (Flush) | 18 mm18\text{ mm}18 mm | 23 mm23\text{ mm}23 mm | 20.5 mm20.5\text{ mm}20.5 mm | 10 mm10\text{ mm}10 mm | 15.5 mm15.5\text{ mm}15.5 mm |
| G 1 BG\,1\text{ B}G1 B (Flush) | 30 mm30\text{ mm}30 mm | 23 mm23\text{ mm}23 mm | 20.5 mm20.5\text{ mm}20.5 mm | 10 mm10\text{ mm}10 mm | 15.5 mm15.5\text{ mm}15.5 mm |
| G 1 B HygienicG\,1\text{ B Hygienic}G1 B Hygienic (بهداشتی) | 29.5 mm29.5\text{ mm}29.5 mm | 28 mm28\text{ mm}28 mm | 25 mm25\text{ mm}25 mm | 9 mm9\text{ mm}9 mm | 15.5 mm15.5\text{ mm}15.5 mm |

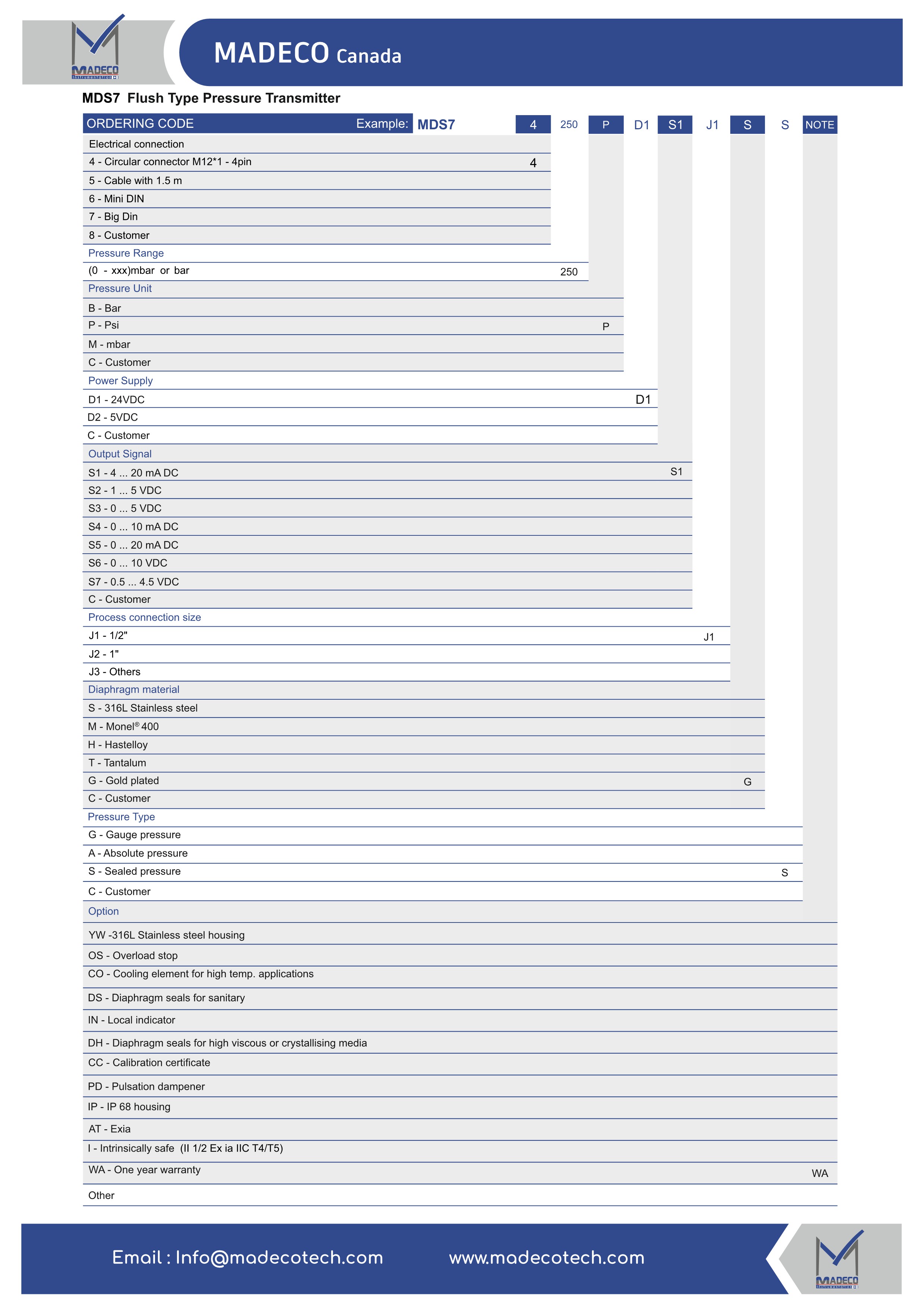

۶. راهنمای کدینگ و ثبت سفارش (Ordering Code)
ساختار کد سفارش:
MDS7−[Electrical Conn]−[Range]−[Unit]−[Supply]−[Output]−[Process Conn]−[Diaphragm]−[Pressure Type]−[Options]\mathbf{MDS7} - [\text{Electrical Conn}] - [\text{Range}] - [\text{Unit}] - [\text{Supply}] - [\text{Output}] - [\text{Process Conn}] - [\text{Diaphragm}] - [\text{Pressure Type}] - [\text{Options}]MDS7−[Electrical Conn]−[Range]−[Unit]−[Supply]−[Output]−[Process Conn]−[Diaphragm]−[Pressure Type]−[Options]
تحلیل کد نمونه کاتالوگ: MDS7 - 4 - 250 - P - D1 - S1 - J1 - S - S - WA
- 4: اتصال الکتریکی سوکت گرد M12×1M12 \times 1M12×1 چهار پین
- 250: رنج فشار ۲۵۰
- P: واحد اندازه‌گیری برحسب Psi\text{Psi}Psi (کد B برای Bar\text{Bar}Bar و M برای mbar\text{mbar}mbar)
- D1: ولتاژ تغذیه 24 VDC24\text{ VDC}24 VDC
- S1: خروجی استاندارد آنالوگ 4∼20 mA DC4 \sim 20\text{ mA DC}4∼20 mA DC
- J1: اتصال فرایندی دیافراگم تخت سایز 1/2”1/2\text{''}1/2” (کد J2 برای سایز 1”1\text{''}1”)
- S: متریال دیافراگم از استنلس استیل 316L Stainless Steel
- S: نوع اندازه‌گیری فشار سیلد گیج (Sealed Pressure) — (G: گیج / A: مطلق)
- WA: دارای ۱ سال گارانتی رسمی تعویض و خدمات کارخانه (One year warranty)
