ترانسمیتر کنداکتیویتی (هدایتسنجی) مدکو کانادا MDCN-1014
MADECO Canada Conductivity Transmitter MDCN-1014
برند:مدکو - madeco
None
توضیحات

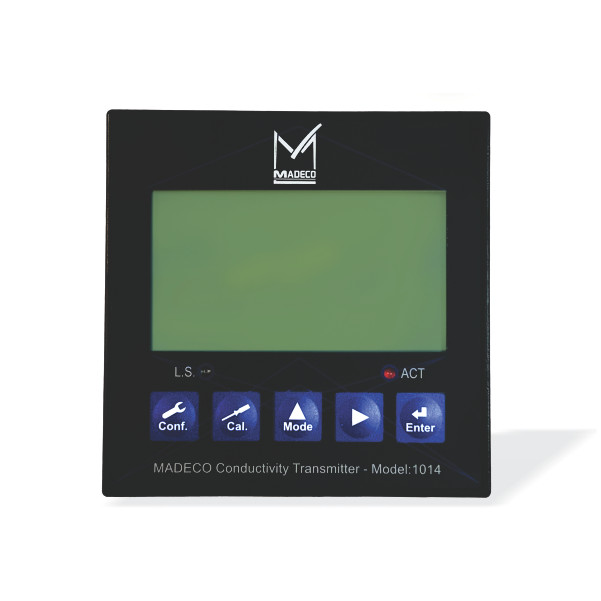

ترانسمیتر کنداکتیویتی صنعتی MADECO مدل MDCN1014
۱. معرفی کلی دستگاه
ترانسمیتر صنعتی MDCN1014 ساخت برند MADECO کانادا، یک آنالایزر و ترانسمیتر هوشمند مبتنی بر میکروکامپیوتر است که برای پایش و کنترل پیوسته پارامترهای کیفی آب و مایعات شامل هدایت الکتریکی (Conductivity)، مقاومت ویژه (Resistivity)، شوری (Salinity)، کل املاح محلول (TDS) و دما (Temperature) به کار می‌رود.

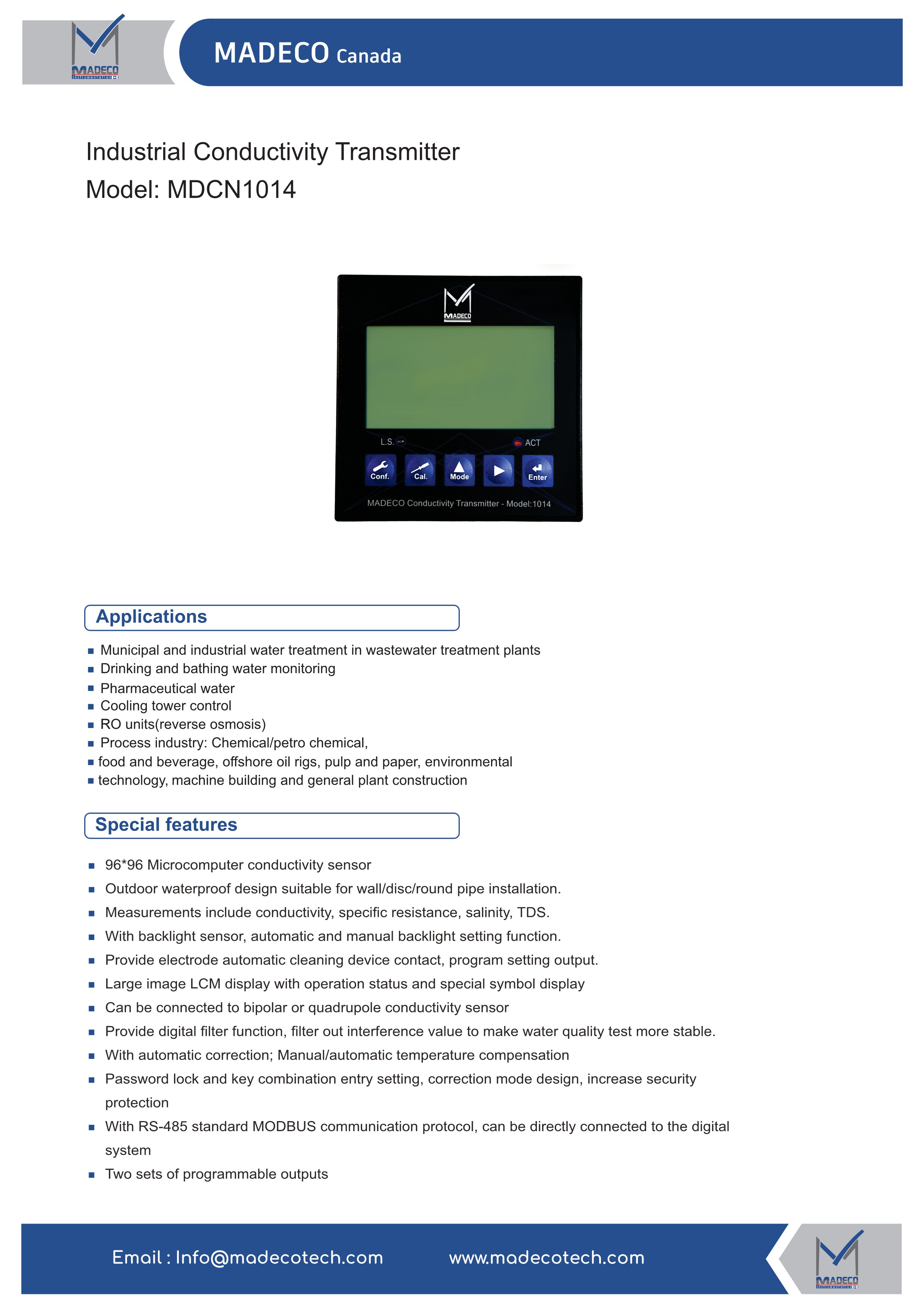

۲. قابلیت‌ها و ویژگی‌های برجسته
- پشتیبانی از انواع سنسور: قابلیت اتصال به الکترودهای ۲ قطبی (Bipolar) و ۴ قطبی (Quadrupole).
- فیلتر دیجیتال: مجهز به الگوریتم فیلتر نویز و تداخل‌های محیطی جهت پایداری بالا در داده‌های اندازه‌گیری.
- جبران‌سازی دمایی هوشمند (ATC): شناسایی خودکار سنسورهای دمایی
PT1000وNTC30Kبا امکان جبران‌سازی دمایی خطی (0.00% to 20.00%0.00\% \text{ to } 20.00\%0.00% to 20.00%) و غیرخطی. - خروجی شستشوی خودکار الکترود: رله خروجی با زمان‌بندی قابل برنامه‌ریزی جهت فعال‌سازی سیستم Clean-in-Place.
- پروتکل ارتباطی صنعتی: دارای درگاه ارتباطی RS-485 Modbus RTU جهت اتصال مستقیم به سیستم‌های PLC، DCS و اسکادا (SCADA).
- نمایشگر LCM با نور پس‌زمینه: نمایش همزمان وضعیت کاربری، مقادیر عددی و علائم اختصاصی با سنسور نور محیطی (اتوماتیک/دستی).
- امنیت داده‌ها: قابلیت تعریف رمز عبور چندسطحی برای حفاظت از تنظیمات کالیبراسیون و پیکربندی.

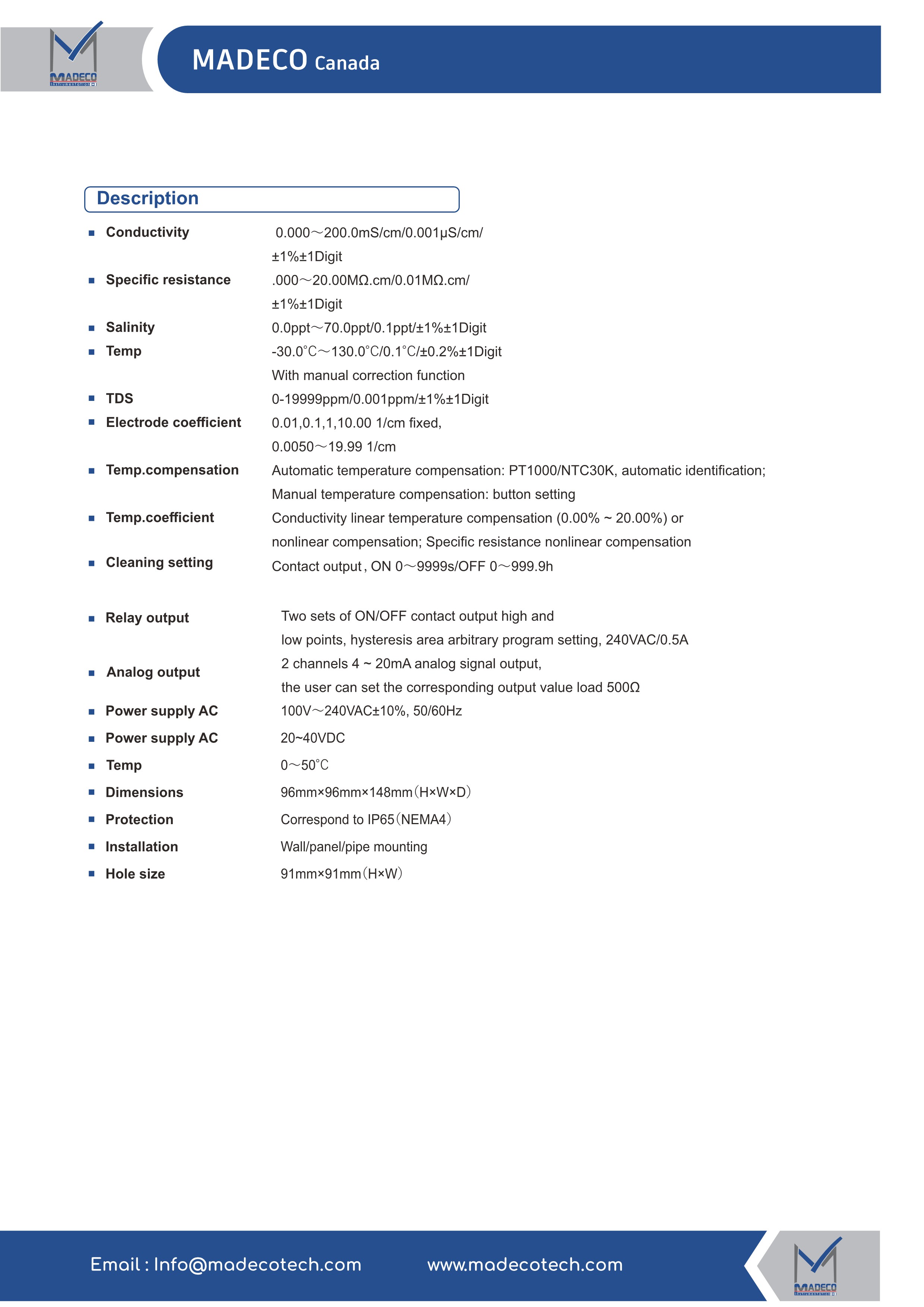

۳. جدول مشخصات فنی و بازه‌های اندازه‌گیری
| پارامتر | بازه اندازه‌گیری (Range) | رزولوشن | دقت اندازه‌گیری (Accuracy) |
|---|---|---|---|
| هدایت الکتریکی (Conductivity) | 0.000 to 200.0 mS/cm0.000 \text{ to } 200.0\text{ mS/cm}0.000 to 200.0 mS/cm | 0.001 μS/cm0.001\text{ }\mu\text{S/cm}0.001 μS/cm | ±1% FS±1 Digit\pm 1\% \text{ FS} \pm 1\text{ Digit}±1% FS±1 Digit |
| مقاومت ویژه (Specific Resistance) | 0.000 to 20.00 MΩ⋅cm0.000 \text{ to } 20.00\text{ M}\Omega\cdot\text{cm}0.000 to 20.00 MΩ⋅cm | 0.01 MΩ⋅cm0.01\text{ M}\Omega\cdot\text{cm}0.01 MΩ⋅cm | ±1% FS±1 Digit\pm 1\% \text{ FS} \pm 1\text{ Digit}±1% FS±1 Digit |
| شوری (Salinity) | 0.0 to 70.0 ppt0.0\text{ to } 70.0\text{ ppt}0.0 to 70.0 ppt | 0.1 ppt0.1\text{ ppt}0.1 ppt | ±1% FS±1 Digit\pm 1\% \text{ FS} \pm 1\text{ Digit}±1% FS±1 Digit |
| کل املاح محلول (TDS) | 0 to 19999 ppm0 \text{ to } 19999\text{ ppm}0 to 19999 ppm | 0.001 ppm0.001\text{ ppm}0.001 ppm | ±1% FS±1 Digit\pm 1\% \text{ FS} \pm 1\text{ Digit}±1% FS±1 Digit |
| دما (Temperature) | −30.0∘C to +130.0∘C-30.0^\circ\text{C} \text{ to } +130.0^\circ\text{C}−30.0∘C to +130.0∘C | 0.1∘C0.1^\circ\text{C}0.1∘C | ±0.2%±1 Digit\pm 0.2\% \pm 1\text{ Digit}±0.2%±1 Digit |
۴. مشخصات الکتریکی، خروجی‌ها و سخت‌افزار
- خروجی آنالوگ: ۲ کانال مجزا 4∼20 mA4\sim 20\text{ mA}4∼20 mA (ایزوله، حداکثر بار 500 Ω500\,\Omega500Ω).
- خروجی رله: ۲ رله کنتاکت باز/بسته (ON/OFF) قابل برنامه‌ریزی با هیسترزیس انتخابی (240 VAC/0.5 A240\text{ VAC} / 0.5\text{ A}240 VAC/0.5 A).
- تغذیه دستگاه: 100∼240 VAC±10% (50/60 Hz)100\sim 240\text{ VAC}\pm 10\% \text{ }(50/60\text{ Hz})100∼240 VAC±10% (50/60 Hz) یا 20∼40 VDC20\sim 40\text{ VDC}20∼40 VDC (قابل انتخاب).
- ضریب سل الکترود (KKK): ثوابت 0.010.010.01، 0.10.10.1، 1.01.01.0، 10.00 cm−110.00\text{ cm}^{-1}10.00 cm−1 یا متغیر بین 0.0050∼19.99 cm−10.0050 \sim 19.99\text{ cm}^{-1}0.0050∼19.99 cm−1.
- درجه حفاظت بدنه: IP65 (NEMA 4) مناسب برای محیط‌های بیرونی و مرطوب صنعتی.
- ابعاد دستگاه: 96 mm×96 mm×148 mm96\text{ mm} \times 96\text{ mm} \times 148\text{ mm}96 mm×96 mm×148 mm (ابعاد برش پنل: 91 mm×91 mm91\text{ mm} \times 91\text{ mm}91 mm×91 mm).
- انواع نصب: پنلی (Panel)، دیواری (Wall) و روی لوله (Pipe mounting).
۵. کاربردهای اصلی در صنعت
- پکیج‌های اسمز معکوس (RO) و آب‌شیرین‌کن‌های صنعتی
- تصفیه‌خانه‌های آب شرب و فاضلاب صنعتی و شهری
- سیستم‌های آب فوق خالص دارویی (Water for Injection / PW)
- برج‌های خنک‌کننده (Cooling Towers) و بویلرها
- صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و سلولزی

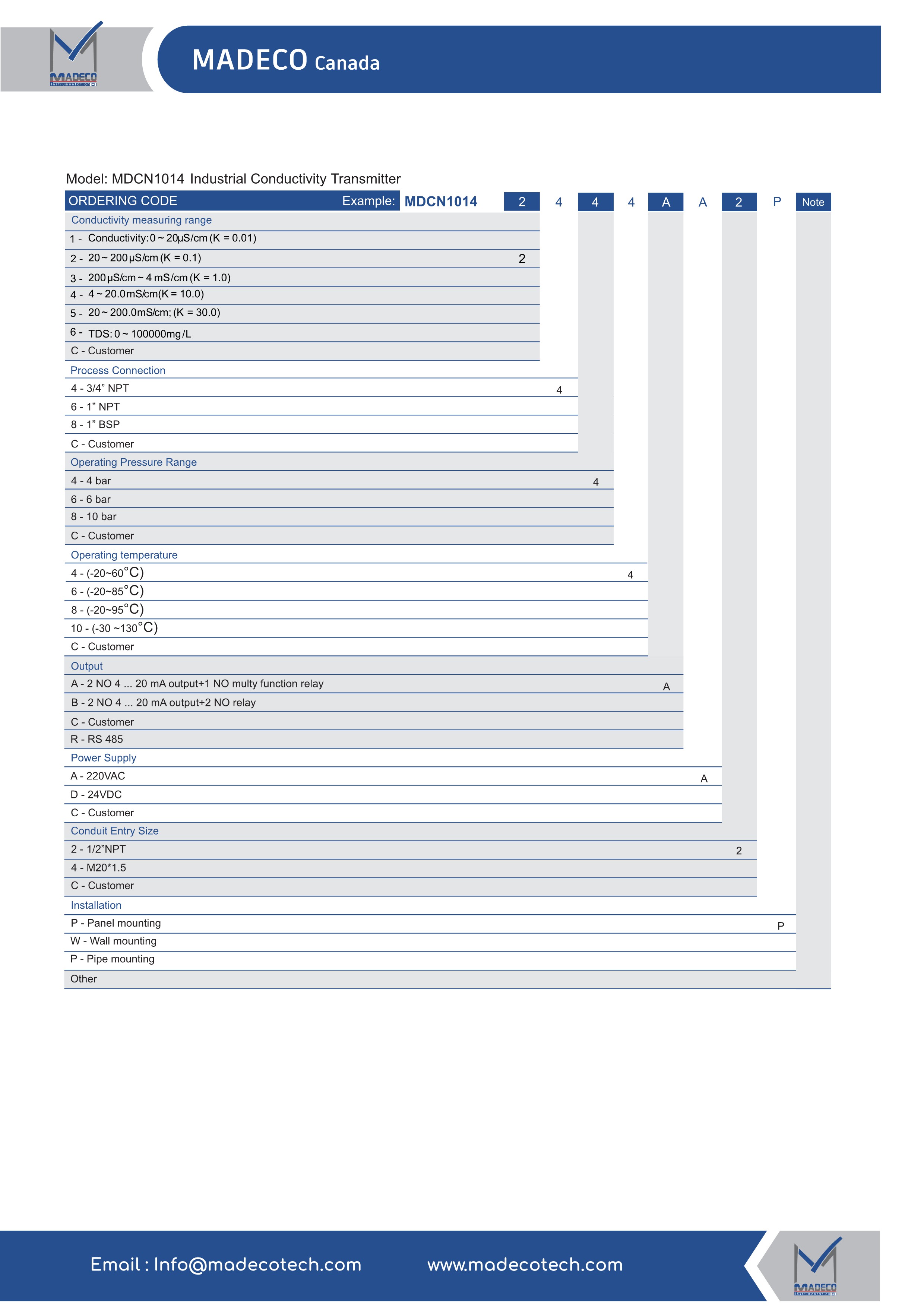

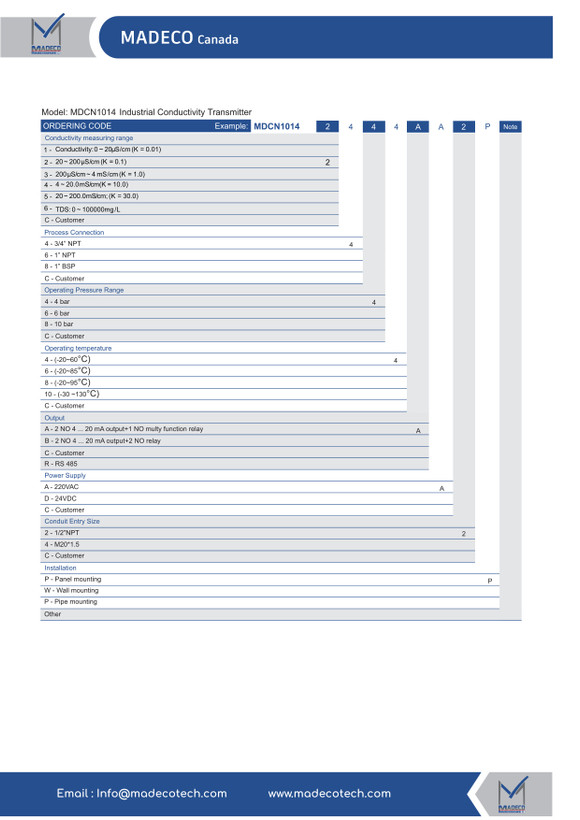

۶. راهنمای کدینگ و ثبت سفارش (Ordering Guide)
ساختار کد سفارش:
MDCN1014−[Range]−[Connection]−[Pressure]−[Temp]−[Output]−[Supply]−[Conduit]−[Mounting]\mathbf{MDCN1014} - [\text{Range}] - [\text{Connection}] - [\text{Pressure}] - [\text{Temp}] - [\text{Output}] - [\text{Supply}] - [\text{Conduit}] - [\text{Mounting}]MDCN1014−[Range]−[Connection]−[Pressure]−[Temp]−[Output]−[Supply]−[Conduit]−[Mounting]
مثال کاتالوگ: MDCN1014 - 2 - 4 - 4 - 4 - A - A - 2 - P
- 2: رنج اندازه‌گیری 20∼200 μS/cm20\sim 200\text{ }\mu\text{S/cm}20∼200 μS/cm (K=0.1K=0.1K=0.1)
- 4: اتصال فرایندی 3/4” NPT3/4\text{'' NPT}3/4” NPT
- 4: رنج فشار کاری 4 bar4\text{ bar}4 bar
- 4: دمای کاری −20 to +60∘C-20 \text{ to } +60^\circ\text{C}−20 to +60∘C
- A: خروجی ۲ کانال 4∼20 mA+1 NO4\sim 20\text{ mA} + 1\text{ NO}4∼20 mA+1 NO رله چندمنظوره
- A: تغذیه 220 VAC220\text{ VAC}220 VAC
- 2: گلند / ورودی کابل 1/2” NPT1/2\text{'' NPT}1/2” NPT
- P: نصب به صورت پنلی (Panel Mounting)
