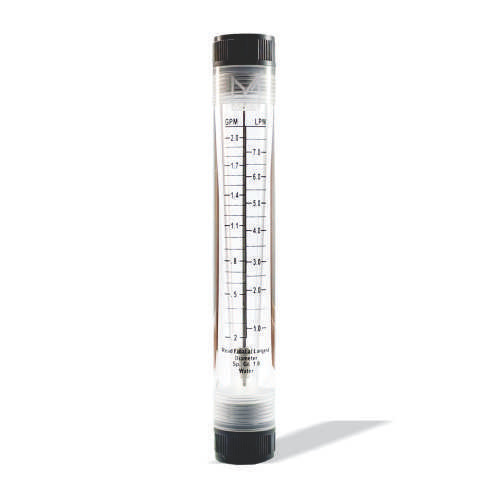

روتامتر هوا مدکو کانادا MDRT30(رنج۰.۵ تا ۵ لیتر بر دقیقه)
MADECO Canada Air Rotameter (Range 0.5-5 L/min)
برند:مدکو - madeco
None
توضیحات

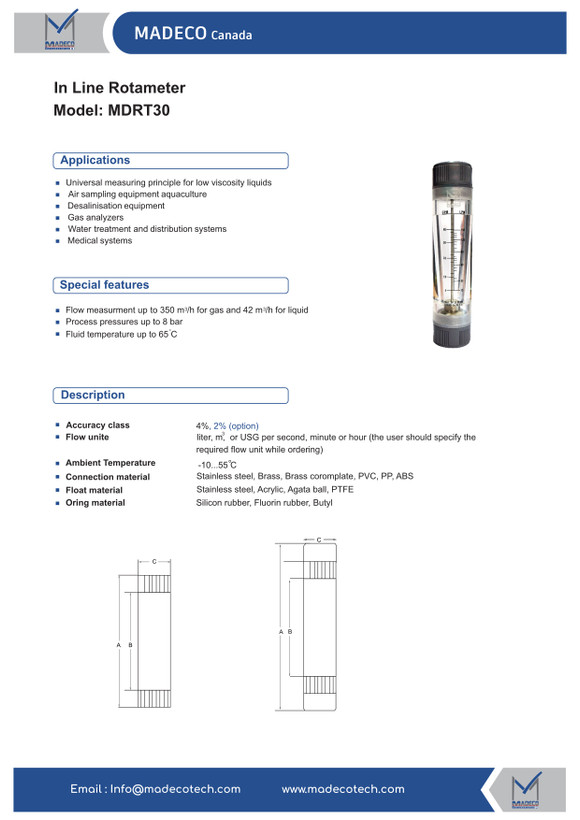

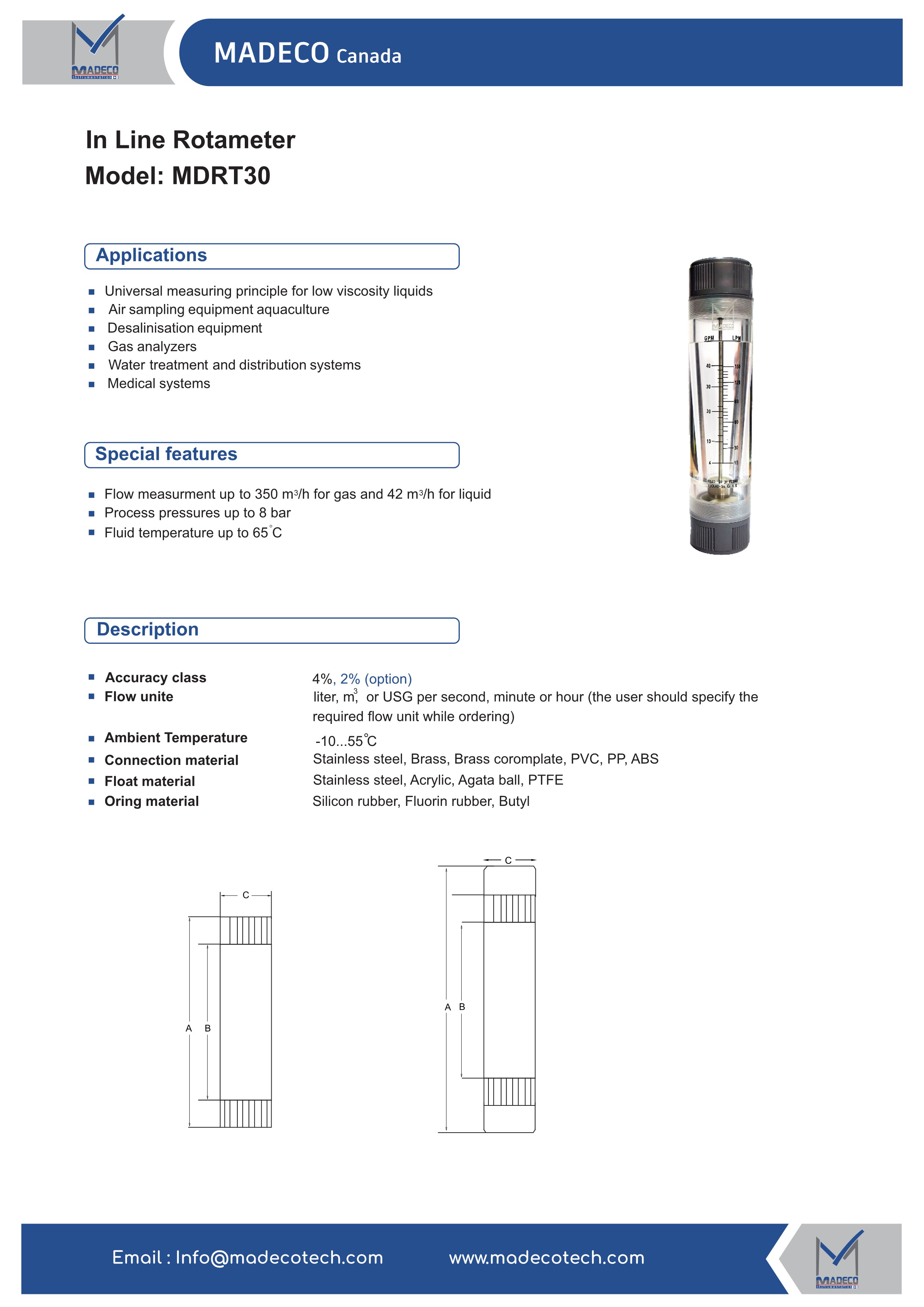

خلاصه مشخصات فنی: روتامتر خطی MADECO مدل MDRT30
۱. معرفی محصول
روتامتر MDRT30 ساخت برند MADECO کانادا، یک جریان‌سنج سطح متغیر خطی (In-Line Rotameter) است. این تجهیز برای نصب مستقیم در مسیر خط لوله (عمودی) جهت اندازه‌گیری دقیق و لحظه‌ای دبی انواع گازها و مایعات با ویسکوزیته پایین طراحی شده است.
۲. مشخصات عملیاتی و فرایندی
| پارامتر فنی | مشخصات / محدوده |
|---|---|
| دامنه اندازه‌گیری دبی | تا 350 m3/h350\text{ m}^3/\text{h}350 m3/h برای گازها / تا 42 m3/h42\text{ m}^3/\text{h}42 m3/h برای مایعات |
| حداکثر فشار کاری | 8 bar8\text{ bar}8 bar |
| دمای کاری سیال | حداکثر 65∘C65^\circ\text{C}65∘C |
| دمای محیطی مجاز | −10∘C to +55∘C-10^\circ\text{C} \text{ to } +55^\circ\text{C}−10∘C to +55∘C |
| کلاس دقت (Accuracy) | استاندارد 4%4\%4% (آپشنال 2%2\%2%) |
| واحدهای قابل سفارش | liter,m3,USG\text{liter}, \text{m}^3, \text{USG}liter,m3,USG بر ثانیه، دقیقه یا ساعت |
۳. متریال و جنس قطعات (MOC)
- اتصالات کانکشن (Connection):
- پلیمرها: PVC / PP / ABS
- فلزات: برنج (Brass) / برنج با روکش کروم (Chrome-plated Brass) / استنلس استیل ۳۰۴ و ۳۱۶
- شناور (Float): استنلس استیل ۳۰۴ / استنلس استیل ۳۱۶ / اکریلیک (Acrylic) / گوی عقیق (Agata ball) / تفلون (PTFE)
- آب‌بندی (O-Ring): سیلیکون (Silicon Rubber) / وایتون یا فلورین (Fluorin Rubber) / بوتیل (Butyl)
۴. کاربردهای صنعتی
- سیستم‌ها و پکیج‌های تصفیه، فیلتراسیون و توزیع آب
- تجهیزات آب‌شیرین‌کن (Desalination Plants)
- آنالایزرهای گاز و سامانه‌های پایش محیطی
- تجهیزات هوادهی و آبزی‌پروری (Aquaculture)
- سیستم‌ها و تجهیزات پزشکی و دارویی

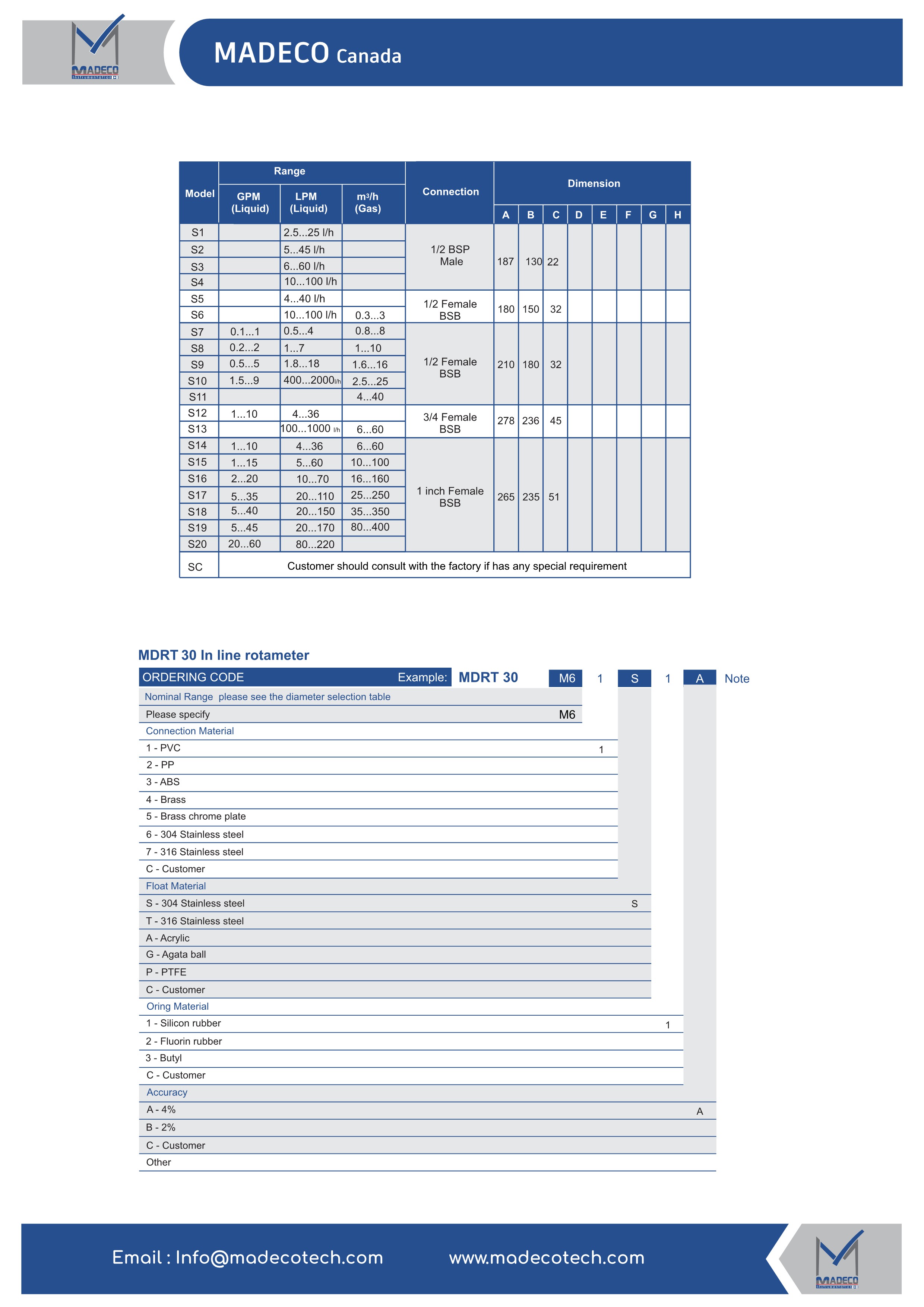

۵. دسته‌بندی سایز کانکشن، رنج‌ها و ابعاد فیزیکی
| کد رنج (Model) | سایز و نوع اتصال | ابعاد بدنه (A×B×CA \times B \times CA×B×C برحسب mm) |
|---|---|---|
| S1 تا S4 | 1/2 inch BSP Male1/2\text{ inch BSP Male}1/2 inch BSP Male (نری) | 187×130×22187 \times 130 \times 22187×130×22 |
| S5 و S6 | 1/2 inch Female BSB1/2\text{ inch Female BSB}1/2 inch Female BSB (مادگی) | 180×150×32180 \times 150 \times 32180×150×32 |
| S7 تا S11 | 1/2 inch Female BSB1/2\text{ inch Female BSB}1/2 inch Female BSB (مادگی) | 210×180×32210 \times 180 \times 32210×180×32 |
| S12 و S13 | 3/4 inch Female BSB3/4\text{ inch Female BSB}3/4 inch Female BSB (مادگی) | 278×236×45278 \times 236 \times 45278×236×45 |
| S14 تا S20 | 1 inch Female BSB1\text{ inch Female BSB}1 inch Female BSB (مادگی) | 265×235×51265 \times 235 \times 51265×235×51 |
| SC | بر اساس نیاز سفارشی مشتری (Custom) | مطابق سفارش |
۶. راهنمای کدگذاری و ثبت سفارش (Ordering Code)
کد سفارش از چپ به راست شامل پارامترهای زیر تشکیل می‌شود:
MDRT30−[Nominal Range]−[Connection Material]−[Float Material]−[O-Ring]−[Accuracy]\mathbf{MDRT30} - [\text{Nominal Range}] - [\text{Connection Material}] - [\text{Float Material}] - [\text{O-Ring}] - [\text{Accuracy}]MDRT30−[Nominal Range]−[Connection Material]−[Float Material]−[O-Ring]−[Accuracy]
- کد نمونه کاتالوگ:
MDRT 30 - M6 - 1 - S - 1 - A- M6: کد رنج دبی
- 1: کانکشن از جنس PVC
- S: شناور از جنس استیل ۳۰۴ (304 Stainless Steel)
- 1: اورینگ سیلیکونی (Silicon Rubber)
- A: دقت اندازه‌گیری ۴ درصد
