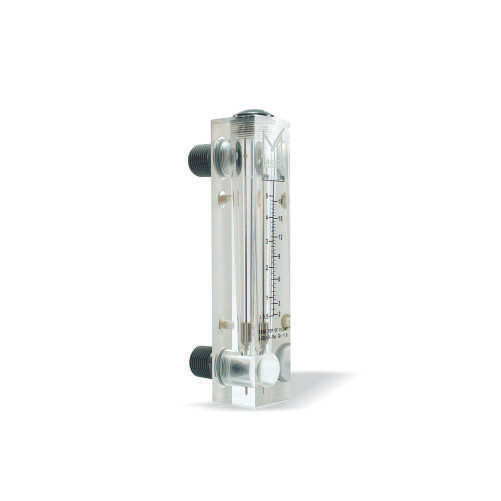

روتامتر تابلویی (پنلی) مدکو کانادا MDRT20 (رنج ۵ تا ۳۵ لیتر بر دقیقه)
MADECO Canada Panel Mount Rotameter MDRT20 (Range 5-35 L/min)
برند:مدکو - madeco
None
توضیحات

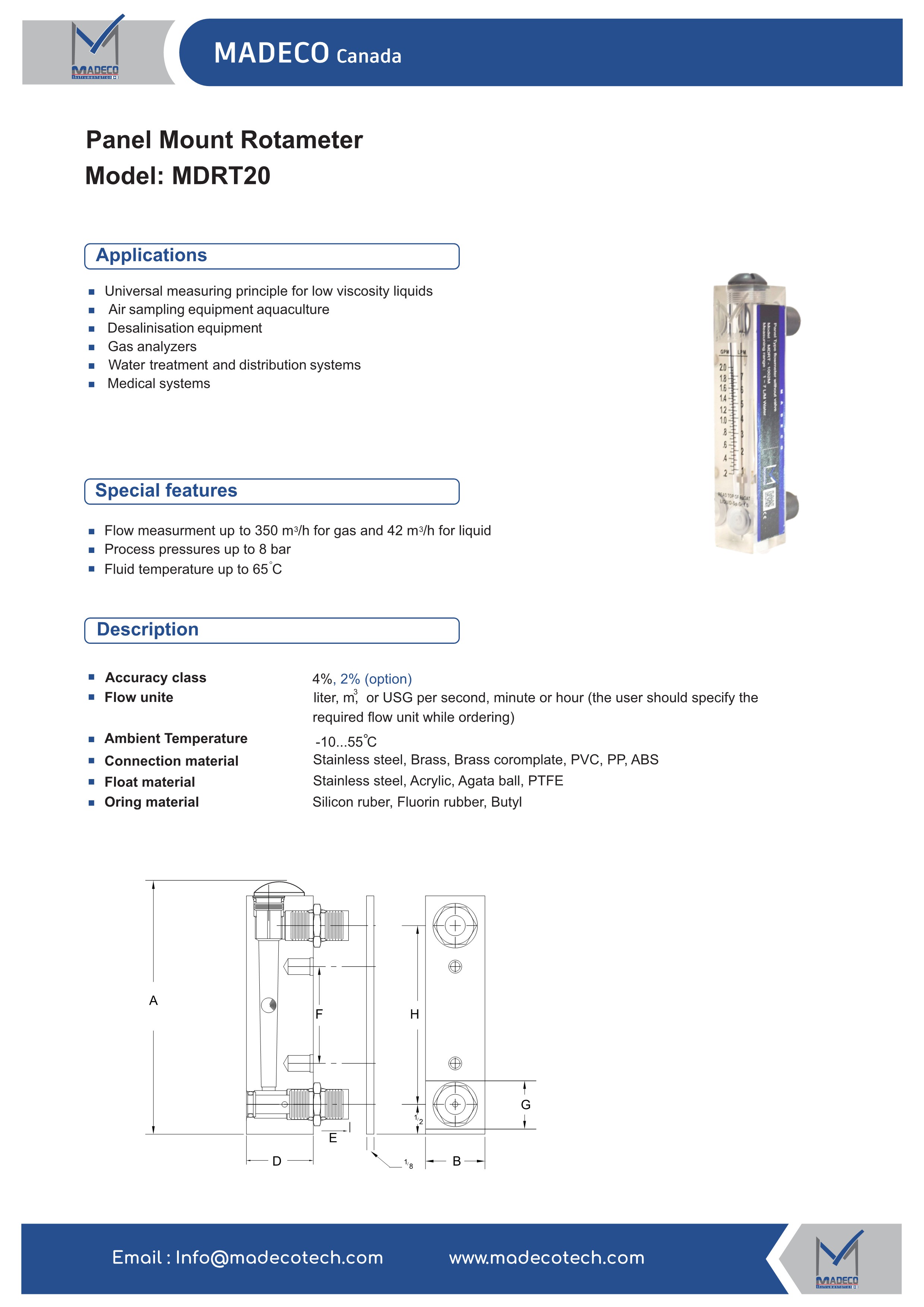

خلاصه فنی محصول: روتامتر پنلی MADECO مدل MDRT20
۱. معرفی کلی
MDRT20 یک فلوسنج متغیر سطح (روتامتر) پنل‌مانت ساخت شرکت MADECO کاناداست که برای اندازه‌گیری دبی مایعات کم‌ویسکوزیته و گازها در خطوط لوله با نصب روی پنل استفاده می‌شود.
۲. مشخصات فنی اصلی
| پارامتر | مقدار |
|---|---|
| محدوده دبی | تا ۳۵۰ m³/h گاز و ۴۲ m³/h مایع |
| فشار کاری | حداکثر ۸ bar |
| دمای سیال | حداکثر ۶۵°C |
| دمای محیط | -10…+55°C |
| کلاس دقت | ۴٪ استاندارد، ۲٪ (آپشن) |
۳. جنس قطعات (قابل انتخاب در سفارش)
- اتصالات: استیل 304/316، برنج، برنج کروم‌کاری، PVC، PP، ABS
- شناور (Float): استیل 304/316، اکریلیک، گوی آگاتا، PTFE
- اورینگ: سیلیکونی، فلور (ویتون)، بوتیل
۴. یونیت‌های دبی
لیتر، متر مکعب یا گالن آمریکا (USG) بر ثانیه/دقیقه/ساعت — واحد دبی باید هنگام سفارش مشخص شود.
۵. کاربردها
- سیستم‌های تصفیه و توزیع آب
- تجهیزات نمونه‌برداری هوا و آبزی‌پروری
- تجهیزات آب‌شیرین‌کن (دسالیناسیون)
- آنالایزرهای گاز
- سیستم‌های پزشکی

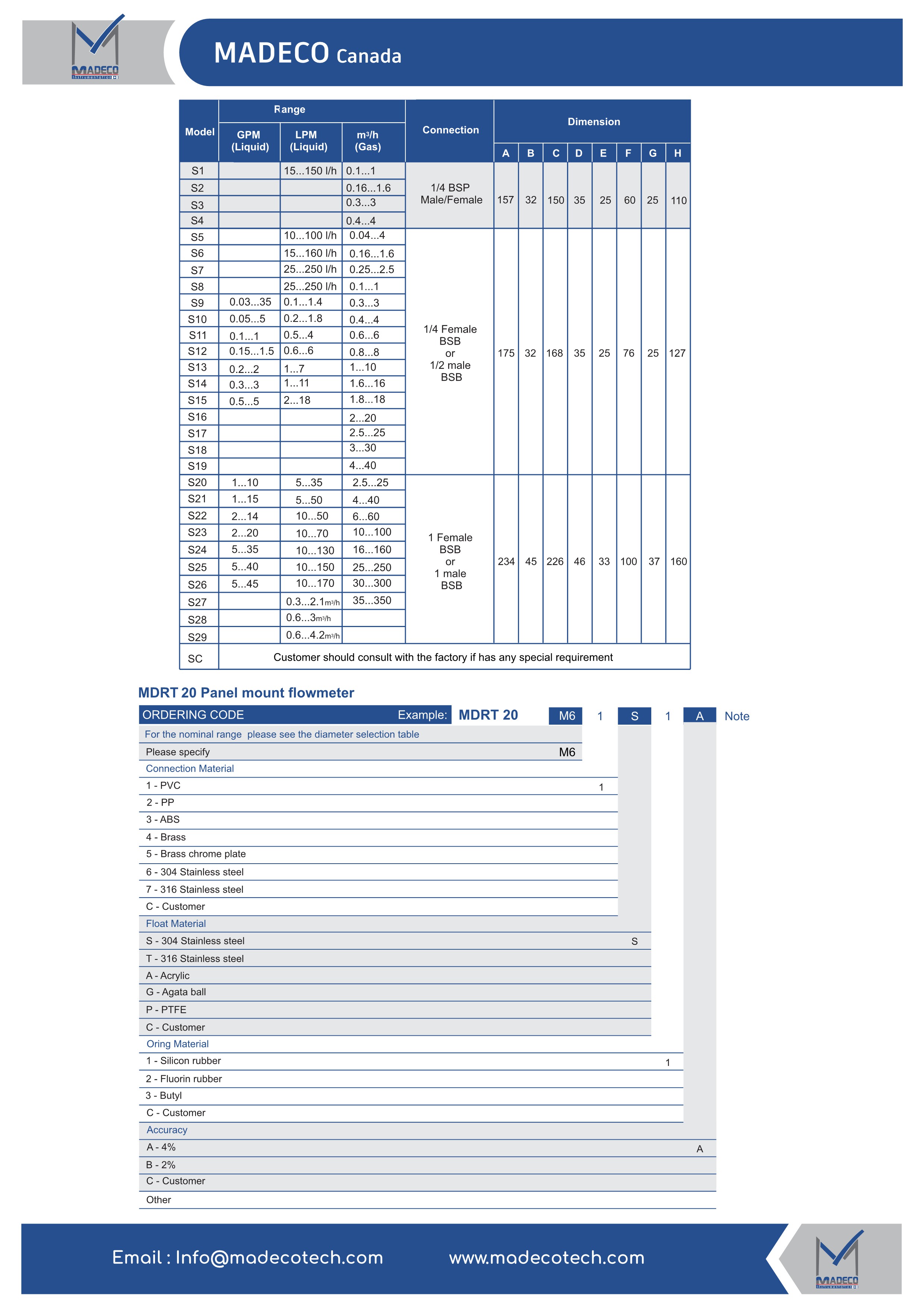

۶. رنج‌های مدل (انتخاب بر اساس S1 تا S29)
جدول انتخاب شامل ۲۹ مدل با رنج‌های متنوع است؛ سه گروه اتصال اصلی:
- S1–S4: اتصال ¼ BSP نری/مخی — طول بدنه ۱۵۷mm
- S5–S19: اتصال ¼ BSP مادگی یا ½ نری — طول بدنه ۱۷۵mm
- S20–S29: اتصال ۱ BSP مادگی یا ۱ نری — طول بدنه ۲۳۴mm
نمونه: مدل S9 → ۰.۳…۳ m³/h گاز یا ۰.۰۳…۰.۳۵ GPM مایع.
مدل ویژه SC برای نیازهای خاص با هماهنگی کارخانه.
۷. کدگذاری سفارش
ساختار کد سفارش: MDRT20 – [اتصالات] – [جنس شناور] – [اورینگ] – [دقت]
مثال: MDRT20 M6 1 S 1 A
- M6 = رنج 0.6…6 m³/h
- 1 = اتصال PVC
- S = شناور استیل 304
- 1 = اورینگ سیلیکونی
- A = دقت ۴٪
۸. ابعاد (نمونه S1–S4)
A=157، B=32، D=35، E=25، F=60، G=25، H=110 (mm)
