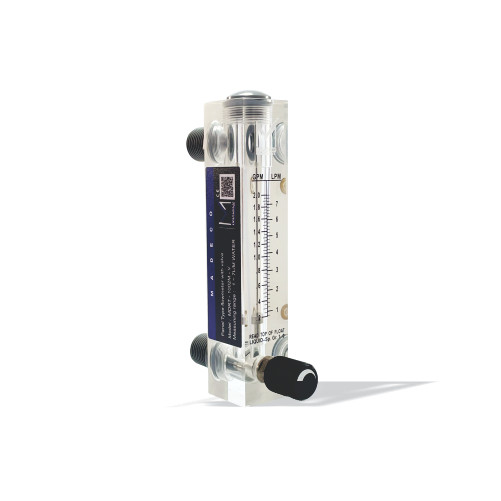

روتامتر پنلی شیردار اکسیژن مدکو کانادا MDRT10 (رنج ۵ لیتر بر دقیقه)
MADECO Canada Panel Mount Rotameter With Valve MDRT10 for Oxygen (5 L/min)
برند:مدکو - madeco
None
توضیحات

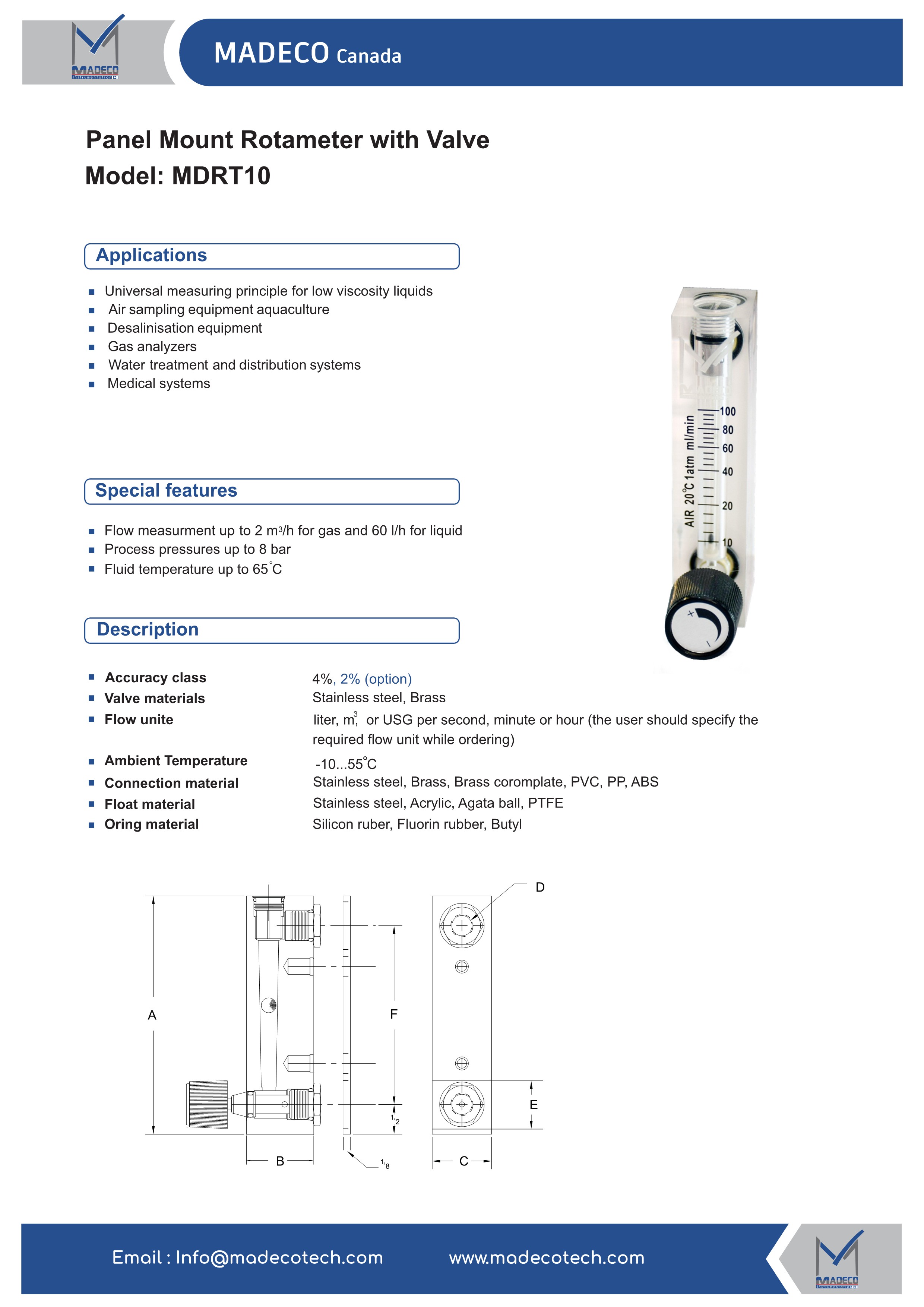

راهنمای جامع فنی، مهندسی و کدینگ سفارش روتامتر تابلویی با شیر تنظیم سری MDRT10 — ساخت MADECO کانادا
۱. معرفی و حوزه‌های کاربرد صنعتی (Product Overview & Applications)
روتامتر تابلویی سری MDRT10 (Panel Mount Rotameter with Valve) یا MDRT 10 Acrylic Flow meter ساخت کمپانی MADECO کانادا، یک فلومتر سطح متغیر آکریلیکی فوق‌العاده دقیق و مقاوم است که به طور ویژه جهت نصب در پانل‌های کنترل (Panel Mount) و تابلوهای ابزار دقیق آزمایشگاهی و صنعتی طراحی شده است. این تجهیز مجهز به یک شیر سوزنی دقیق (Needle Valve) در قسمت پایین بدنه است که امکان تنظیم و تثبیت آنی و بسیار ظریف دبی جریان مایعات کم‌گرانروی و گازهای خالص یا صنعتی را فراهم می‌کند.
حوزه‌های اصلی کاربرد:
- مایعات با ویسکوزیته پایین (Low Viscosity Liquids): اندازه‌گیری دبی جریان‌های کوچک و میکرولیتری آب مقطر، حلال‌ها و مواد شیمیایی آزمایشگاهی.
- تجهیزات شیلات و نمونه‌برداری هوا (Air Sampling & Aquaculture): سنجش دبی هوای هوادهی آکواریوم‌ها و سیستم‌های پایش آلودگی هوا.
- واحدهای تصفیه و نمک‌زدایی آب (Desalination & Water Treatment): تزریق دقیق دوز مواد شیمیایی، آنتی‌اسکالانت و کلر در سیستم‌های اسمز معکوس.
- آنالایزرهای صنعتی گاز (Gas Analyzers): تنظیم و کنترل دبی گاز حامل یا نمونه ورودی به کروماتوگراف‌ها و آنالایزرهای زیست‌محیطی.
- سیستم‌های پزشکی و بیمارستانی (Medical Systems): رگولاتورها، ونتیلاتورها و تجهیزات اکسیژن‌رسانی و گاز بیهوشی.
۲. ویژگی‌های برجسته فنی (Special Features)
- بدنه یکپارچه آکریلیکی شفاف (Cast Acrylic Body): مقاومت مکانیکی عالی، شفافیت بالا و دید بدون اعوجاج مقیاس خط‌کش مدرج روی بدنه.
- شیر تنظیم یکپارچه (Integrated Control Valve): امکان کنترل دستی، قطع/وصل و تنظیم دقیق دبی با هندل ارگونومیک بدون نیاز به شیر خارجی.
- ظرفیت سنجش در جریان‌های کم و متوسط: سنجش دبی گاز تا حداکثر 2 m3/h2\text{ m}^3/\text{h}2 m3/h و دبی مایعات تا حداکثر 60 L/h60\text{ L/h}60 L/h.
- تحمل فشار فرآیندی: قابلیت تحمل فشار کاری خطوط تا 8 bar8\text{ bar}8 bar.
- تحمل دمایی فرآیند: کارکرد مداوم در دمای سیال تا +65 ∘C+65\text{ }^\circ\text{C}+65 ∘C.
- تنوع متریال داخلی و شناورها: ارائه در مدل‌های مقاوم به خوردگی شامل برنج، استنلس استیل ۳۰۴ و ۳۱۶، شیشه/عقیق (Agata ball) و تفلون (PTFE).
۳. جدول جامع مشخصات فنی (Technical Specifications Matrix)
| پارامتر فنی (Parameter) | مشخصات مهندسی مدل MADECO MDRT10 |
|---|---|
| نوع تجهیز (Type) | روتامتر تابلویی آکریلیکی مجهز به شیر کنترل (Panel Mount Rotameter with Valve) |
| کلاس دقت (Accuracy Class) | ±4%\pm 4\%±4% مقیاس کل (استاندارد) / ±2%\pm 2\%±2% (آپشنال) |
| حداکثر فشار فرآیند (Process Pressure) | 8 bar8\text{ bar}8 bar |
| حداکثر دمای سیال (Fluid Temperature) | +65 ∘C+65\text{ }^\circ\text{C}+65 ∘C |
| محدوده دمای محیطی (Ambient Temp.) | −10 ∘C⋯+55 ∘C-10\text{ }^\circ\text{C} \dots +55\text{ }^\circ\text{C}−10 ∘C⋯+55 ∘C |
| متریال شیر تنظیم (Valve Materials) | Stainless Steel (304 / 316), Brass |
| متریال اتصالات (Connection Material) | Stainless Steel (304, 316), Brass, Chrome-plated Brass, PVC, PP, ABS |
| متریال شناور (Float Material) | Stainless Steel (304, 316), Acrylic, Agata ball, PTFE |
| متریال اورینگ و آب‌بندی (O-ring Material) | Silicon rubber, Fluorin rubber (FKM/Viton), Butyl rubber |
| واحدهای جریان (Flow Units) | mL/min\text{mL/min}mL/min, LPM\text{LPM}LPM, L/h\text{L/h}L/h, m3/h\text{m}^3/\text{h}m3/h, USG\text{USG}USG per sec / min / hour |
| نوع و سایز اتصالات (Process Connections) | • فیتینگ تیوبی ۶ میلی‌متر یا ۸ میلی‌متر (6mm or 8mm Tube Fitting6\text{mm} \text{ or } 8\text{mm Tube Fitting}6mm or 8mm Tube Fitting) <br>• رزوه مادگی 1/4′′ Female BSB1/4''\text{ Female BSB}1/4′′ Female BSB <br>• رزوه نری 1/2′′ Male BSB1/2''\text{ Male BSB}1/2′′ Male BSB |

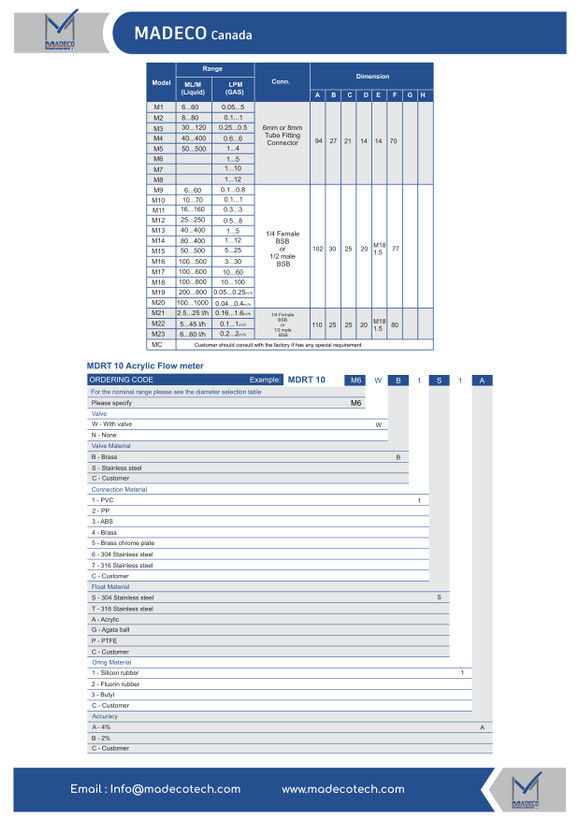

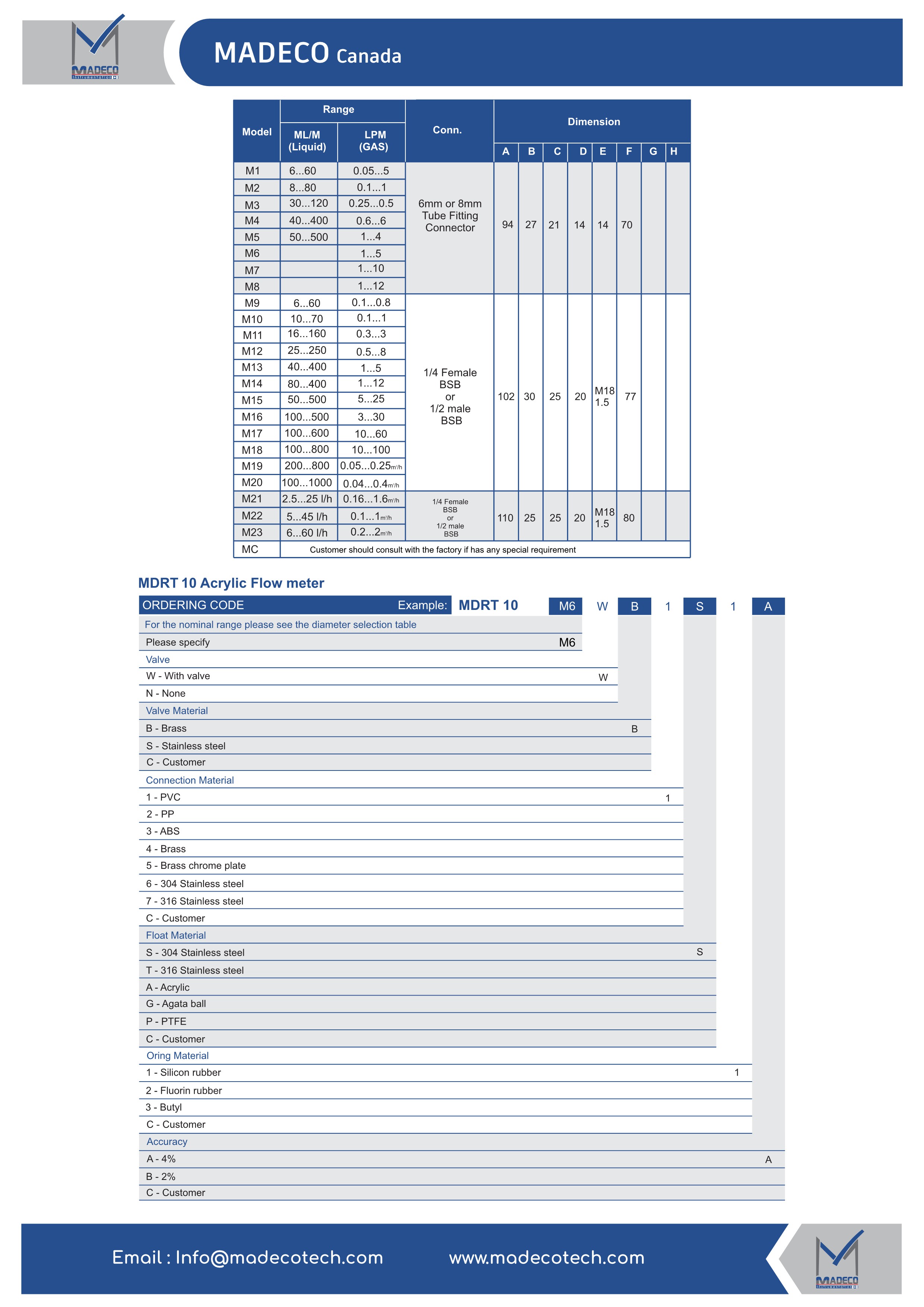

۴. جدول انتخاب محدوده دبی و ابعاد مکانیکی (Flow Range & Dimensions Selection)
تمام ابعاد فیزیکی در جدول زیر بر حسب میلی‌متر (mm) بوده و بر اساس نقشه‌های فنی ابعادی استخراج گردیده‌اند (AAA: ارتفاع کل، BBB: عمق کل با شیر، CCC: عرض بدنه، DDD: قطر ورودی/خروجی، EEE: ضخامت محل خروجی، FFF: فاصله مرکز تا مرکز پورت‌های پشت تابلو):
| کد مدل (Model) | دبی مایعات (Liquid) | دبی گازها (Gas) | نوع و سایز اتصال (Conn.) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) |
|---|---|---|---|---|---|---|---|---|---|
| M1 | 6…60 mL/min6 \dots 60\text{ mL/min}6…60 mL/min | 0.05…0.5 LPM0.05 \dots 0.5\text{ LPM}0.05…0.5 LPM | اتصالات تیوبی | 94 | 27 | 21 | 14 | 14 | 70 |
| M2 | 8…80 mL/min8 \dots 80\text{ mL/min}8…80 mL/min | 0.1…1 LPM0.1 \dots 1\text{ LPM}0.1…1 LPM | 6mm6\text{mm}6mm یا 8mm8\text{mm}8mm | 94 | 27 | 21 | 14 | 14 | 70 |
| M3 | 30…120 mL/min30 \dots 120\text{ mL/min}30…120 mL/min | 0.25…0.5 LPM0.25 \dots 0.5\text{ LPM}0.25…0.5 LPM | (Tube Fitting | 94 | 27 | 21 | 14 | 14 | 70 |
| M4 | 40…400 mL/min40 \dots 400\text{ mL/min}40…400 mL/min | 0.6…6 LPM0.6 \dots 6\text{ LPM}0.6…6 LPM | Connector) | 94 | 27 | 21 | 14 | 14 | 70 |
| M5 | 50…500 mL/min50 \dots 500\text{ mL/min}50…500 mL/min | 1…4 LPM1 \dots 4\text{ LPM}1…4 LPM | 94 | 27 | 21 | 14 | 14 | 70 | |
| M6 | — | 1…5 LPM1 \dots 5\text{ LPM}1…5 LPM | 94 | 27 | 21 | 14 | 14 | 70 | |
| M7 | — | 1…10 LPM1 \dots 10\text{ LPM}1…10 LPM | 94 | 27 | 21 | 14 | 14 | 70 | |
| M8 | — | 1…12 LPM1 \dots 12\text{ LPM}1…12 LPM | 94 | 27 | 21 | 14 | 14 | 70 | |
| M9 | 6…60 mL/min6 \dots 60\text{ mL/min}6…60 mL/min | 0.1…0.8 LPM0.1 \dots 0.8\text{ LPM}0.1…0.8 LPM | 1/4′′ Female BSB1/4''\text{ Female BSB}1/4′′ Female BSB | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 |
| M10 | 10…70 mL/min10 \dots 70\text{ mL/min}10…70 mL/min | 0.1…1 LPM0.1 \dots 1\text{ LPM}0.1…1 LPM | یا | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 |
| M11 | 16…160 mL/min16 \dots 160\text{ mL/min}16…160 mL/min | 0.3…3 LPM0.3 \dots 3\text{ LPM}0.3…3 LPM | 1/2′′ Male BSB1/2''\text{ Male BSB}1/2′′ Male BSB | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 |
| M12 | 25…250 mL/min25 \dots 250\text{ mL/min}25…250 mL/min | 0.5…8 LPM0.5 \dots 8\text{ LPM}0.5…8 LPM | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M13 | 40…400 mL/min40 \dots 400\text{ mL/min}40…400 mL/min | 1…5 LPM1 \dots 5\text{ LPM}1…5 LPM | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M14 | 80…400 mL/min80 \dots 400\text{ mL/min}80…400 mL/min | 1…12 LPM1 \dots 12\text{ LPM}1…12 LPM | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M15 | 50…500 mL/min50 \dots 500\text{ mL/min}50…500 mL/min | 5…25 LPM5 \dots 25\text{ LPM}5…25 LPM | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M16 | 100…500 mL/min100 \dots 500\text{ mL/min}100…500 mL/min | 3…30 LPM3 \dots 30\text{ LPM}3…30 LPM | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M17 | 100…600 mL/min100 \dots 600\text{ mL/min}100…600 mL/min | 10…60 LPM10 \dots 60\text{ LPM}10…60 LPM | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M18 | 100…800 mL/min100 \dots 800\text{ mL/min}100…800 mL/min | 10…100 LPM10 \dots 100\text{ LPM}10…100 LPM | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M19 | 200…800 mL/min200 \dots 800\text{ mL/min}200…800 mL/min | 0.05…0.25 m3/h0.05 \dots 0.25\text{ m}^3/\text{h}0.05…0.25 m3/h | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 00 \dots 800\text{ mL/min}$ | |
| M19 | 200…800 mL/min200 \dots 800\text{ mL/min}200…800 mL/min | 0.05…0.25 m3/h0.05 \dots 0.25\text{ m}^3/\text{h}0.05…0.25 m3/h | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M20 | 100…1000 mL/min100 \dots 1000\text{ mL/min}100…1000 mL/min | 0.04…0.4 m3/h0.04 \dots 0.4\text{ m}^3/\text{h}0.04…0.4 m3/h | 102 | 30 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 77 | |
| M21 | 2.5…25 L/h2.5 \dots 25\text{ L/h}2.5…25 L/h | 0.16…1.6 m3/h0.16 \dots 1.6\text{ m}^3/\text{h}0.16…1.6 m3/h | 1/4′′ Female BSB1/4''\text{ Female BSB}1/4′′ Female BSB | 110 | 25 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 80 |
| M22 | 5…45 L/h5 \dots 45\text{ L/h}5…45 L/h | 0.1…1 m3/h0.1 \dots 1\text{ m}^3/\text{h}0.1…1 m3/h | یا | 110 | 25 | 25 | 20 | M18×1.5\text{M}18 \times 1.5M18×1.5 | 80 |
| M23 | 6…60 L/h6 \dots 60\text{ L/h}6…60 L/h | 0.2…2 m3/h0.2 \dots 2\text{ m}^3/\text{h}0.2…2 m3/h | 1/2′′ Male BSB1/2''\text{ Male BSB}1/2′′ Male BSB | 110 | [Accuracy] |
text
### جدول تفکیکی انتخاب کدها: | بخش | مشخصه انتخابی | کد | شرح کامل مهندسی | |:---:|:---|:---:|:---| | **۱** | **کد محدوده دبی** <br>*(Nominal Range)* | **M1 ... M23 / MC** | انتخاب کد رنج جریان و سایز اتصال از جدول بخش ۴ (مانند **M6**) | | **۲** | **وجود یا عدم وجود شیر** <br>*(Valve Option)* | **W** <br> **N** | • همراه با شیر تنظیم سوزنی (With valve) <br>• بدون شیر تنظیم (None / Without valve) | | **۳** | **متریال شیر تنظیم** <br>*(Valve Material)* | **B** <br> **S** <br> **C** | • برنجی (Brass) <br>• استنلس استیل (Stainless Steel) <br>• متریال خاص سفارشی (Customer special) | | **۴** | **متریال اتصالات کانکتور** <br>*(Connection Material)* | **1** <br> **2** <br> **3** <br> **4** <br> **5** <br> **6** <br> **7** <br> **C** | • پی‌وی‌سی (PVC) <br>• پلی‌پروپیلن (PP) <br>• پلاستیک مهندسی ABS <br>• برنجی (Brass) <br>• برنج با آبکاری کروم (Brass chrome plate) <br>• استنلس استیل ۳۰۴ (304 SS) <br>• استنلس استیل ۳۱۶ (316 SS) <br>• سفارشی (Customer special) | | **۵** | **متریال شناور داخلی** <br>*(Float Material)* | **S** <br> **T** <br> **A** <br> **G** <br> **P** <br> **C** | • استنلس استیل ۳۰۴ (304 SS) <br>• استنلس استیل ۳۱۶ (316 SS) <br>• اکریلیک سبک (Acrylic) <br>• گوی عقیق دقیق (Agata ball) <br>• تفلون خالص (PTFE) <br>• سفارشی (Customer special) | | **۶** | **متریال اورینگ و آب‌بندی** <br>*(O-ring Material)* | **1** <br> **2** <br> **3** <br> **C** | • لاستیک سیلیکونی (Silicon rubber) <br>• وایتون / فلوئورین (Fluorin rubber / FKM) <br>• بوتیل (Butyl rubber) <br>• سفارشی (Customer special) | | **۷** | **کلاس دقت تجهیز** <br>*(Accuracy Class)* | **A** <br> **B** <br> **C** | • استاندارد **4%** <br>• دقیق‌تر **2%** (آپشنال) <br>• دقت خاص سفارشی (Customer special) | --- --- # MADECO Canada — Panel Mount Rotameter with Valve Model MDRT10 (English Technical Datasheet) --- ## 1. Overview & Applications The **MADECO Model MDRT10** is an acrylic variable-area flowmeter designed for panel-mount applications requiring integrated, high-precision manual flow regulation. * **Target Uses:** Low-viscosity liquids, aquaculture aeration, air sampling, water desalination dosing lines, industrial gas analyzers, and medical gas delivery systems. * **Operating Capacity:** Gas flow up to **$2\text{ m}^3/\text{h}$**; Liquid flow up to **$60\text{ L/h}$**. * **Max. Process Conditions:** Operating pressure up to **$8\text{ bar}$**; Fluid temperatures up to **$+65\text{ }^\circ\text{C}$**. --- ## 2. Technical Data Matrix | Parameter | Specifications | |:---|:---| | **Accuracy Class** | Standard: $\pm 4\%$, Optional: $\pm 2\%$ | | **Operating Valve** | Built-in needle valve in Brass or Stainless Steel | | **Ambient Temperature** | $-10\text{ }^\circ\text{C} \dots +55\text{ }^\circ\text{C}$ | | **Connection Materials** | PVC, PP, ABS, Brass, Brass chrome plate, 304 SS, 316 SS | | **Float Materials** | 304 SS, 316 SS, Acrylic, Agata ball, PTFE | | **O-ring Seals** | Silicon rubber, Fluorin rubber, Butyl | | **Available End Connections**| $6\text{mm}$ or $8\text{mm}$ Tube fitting, $1/4''\text{ Female BSB}$, $1/2''\text{ Male BSB}$ | --- ## 3. Configuration Breakdown (Catalog Example: MDRT 10 - M6 - W - B - 1 - S - 1 - A) * `MDRT 10`: Model Series (Acrylic Panel Mount Rotameter) * `M6`: Range Code ($1\dots 5\text{ LPM}$ Air/Gas; $6\text{mm}$ or $8\text{mm}$ Tube fitting) * `W`: Equipped With Integrated Valve * `B`: Brass Valve Material * `1`: PVC Connection Material * `S`: 304 Stainless Steel Float * `1`: Silicon Rubber O-ring Seal * `A`: Standard Accuracy Class 4% --- 📧 `Info@madecotech.com` | 🌐 `www.madecotech.com`
