راهنمای جامع فنی، مهندسی و کدینگ سفارش گیج اختلاف فشار سری DP4 — ساخت MADECO کانادا

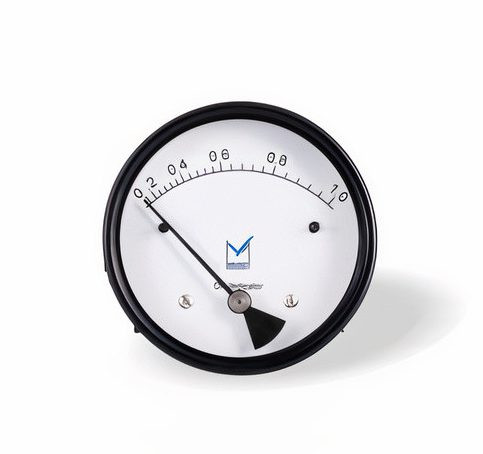

۱. معرفی و اصول عملکرد (Product Overview & Operating Principle)

گیج اختلاف فشار مدل DP4 (Heavy Duty Differential Pressure Gauge) ساخت کمپانی MADECO کانادا، یک تجهیز ابزار دقیق با قابلیت اطمینان و مقاومت فوق‌العاده بالا است که برای اندازه‌گیری اختلاف فشار (ΔP\Delta PΔP) در سیستم‌های تحت فشار استاتیک بسیار بالا (High Static Pressure) طراحی شده است.

مکانیزم عملکرد (Magnetic Coupling & Piston Movement):

در مدل DP4، اختلاف فشار میان پورت ورودی فشار بالا (High Pressure Port ⊕\oplus⊕) و پورت ورودی فشار پایین (Low Pressure Port ⊖\ominus⊖) به یک پیستون مجهز به فنر کالیبره‌شده (Range Spring) اعمال می‌گردد:

1. حرکت خطی پیستون با نیروی فنر موازنه می‌شود.
2. بر روی پیستون یک مگنت داخلی تعبیه شده است. این مگنت بدون هرگونه اتصال مکانیکی مستقیم یا نشتی سیال، از طریق دیواره جداکننده با یک مگنت دوار (Rotary Magnet) که به عقربه متصل است، کوپل مغناطیسی ایجاد می‌کند.
3. عدم وجود کوپلینگ مکانیکی مستقیم و بهره‌گیری از آب‌بندی تفلون (Teflon Seal) موجب دستیابی به عدم مهاجرت/نشتی سیال بین دو پورت (Zero Leakage/Migration) و ایمنی کامل در برابر فشارهای استاتیک بالا می‌شود.

۲. کاربردهای صنعتی (Industrial Applications)

• پایش گرفتگی فیلترها و صافی‌ها (Filtration Monitoring): پایش افت فشار در انواع فیلترهای هیدرولیک، گاز و سوخت.
• اندازه‌گیری دبی سیالات (Flow Measurement): همراه با اریفیس پلیت، لوله‌های ونتوری یا نازل‌های دبی‌سنج.
• تشخیص نشتی (Leak Detection): شناسایی افت فشار و نشتی در خطوط لوله و مخازن فرآیندی.
• اندازه‌گیری سطح مخازن تحت فشار (Tank Level Measurement): پایش دقیق سطح مایعات در مخازن تحت فشار سرپوشیده و کرایوژنیک.

۳. ویژگی‌های برجسته فنی (Special Features)

• تحمل فشار استاتیک فوق‌العاده بالا: استاندارد تا 6000 psi6000\text{ psi}6000 psi و سفارشی تا 10000 psi10000\text{ psi}10000 psi بدون آسیب به گیج یا تغییر کالیبراسیون.
• عدم نشت متقابل پورت‌ها (Zero Migration): ایزولاسیون کامل سیال پورت High و Low با بهره‌گیری از سیل تفلون.
• مگنت‌های مغناطیسی پیشرفته (Superior Magnets): انتقال گشتاور پیوسته، نرم و بدون لرزش به عقربه نشان‌دهنده.
• عملگر دیافراگمی کانولوتد کوچک (Small Convoluted Diaphragm Actuator): حساسیت و تکرارپذیری بالا حتی در فشارهای تفاضلی بسیار پایین (از 1 psi1\text{ psi}1 psi).
• عقربه نشانگر ماکزیمم (Red Pointer Follower - قابل ریست): ثبت و نمایش بیشترین اختلاف فشار رخ‌داده در سیستم (Hysteric Maximum).
• گارانتی رسمی یک‌ساله ساخت MADECO کانادا.

۴. جدول جامع مشخصات فنی (Technical Specifications Matrix)

content_copy

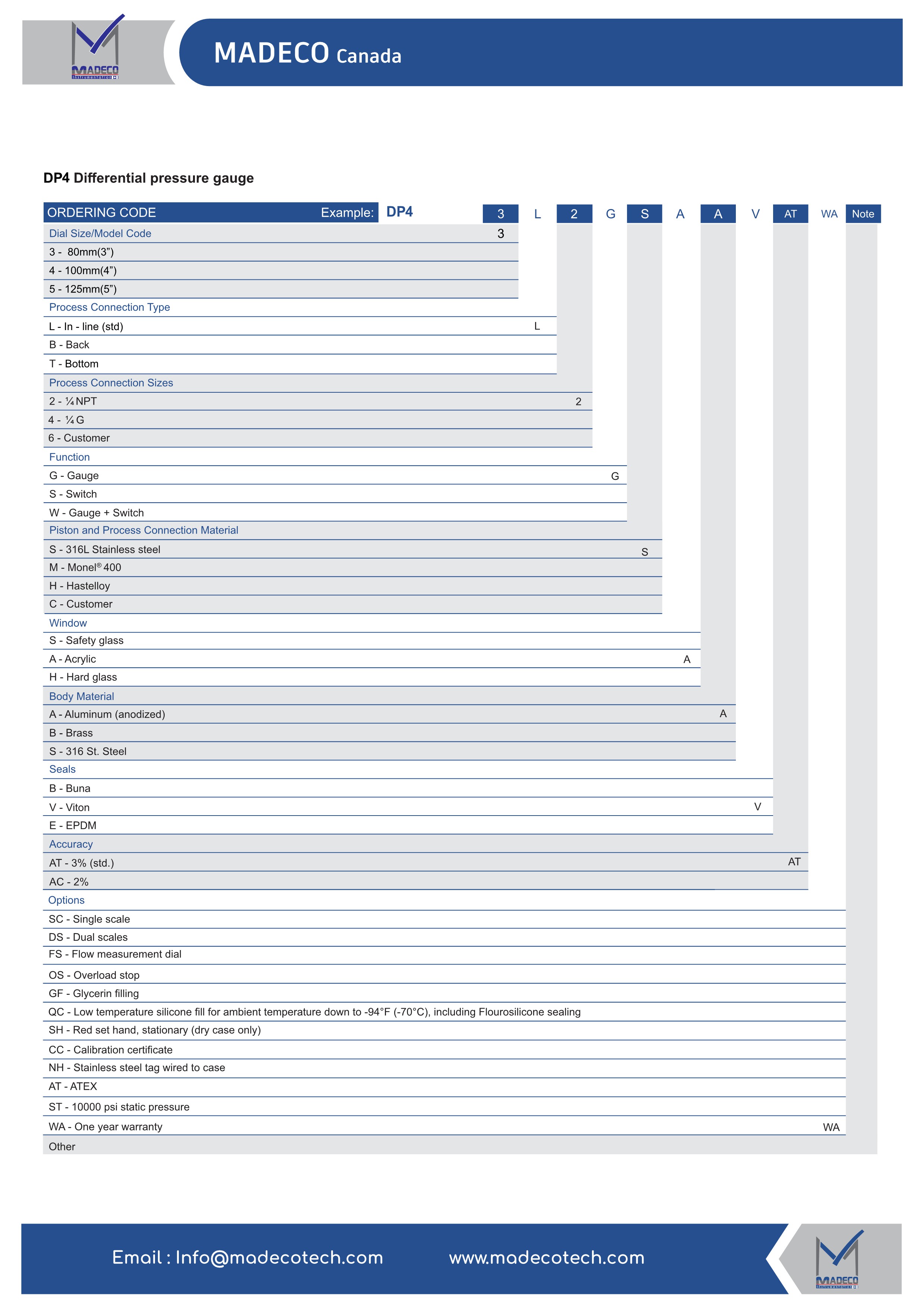

۵. ساختار کدگذاری و راهنمای سفارش (Ordering Code Structure)

نمونه کد کامل سفارش: DP4 - 3 - L - 2 - G - S - A - A - V - AT - WA

content_copytext

DP4 ─── [Dial] ─── [Conn. Type] ─── [Conn. Size] ─── [Function] ─── [Wetted] ─── [Window] ─── [Body] ─── [Seals] ─── [Accuracy] ─── [Options]

جدول تفکیکی کدهای سفارش:

content_copy

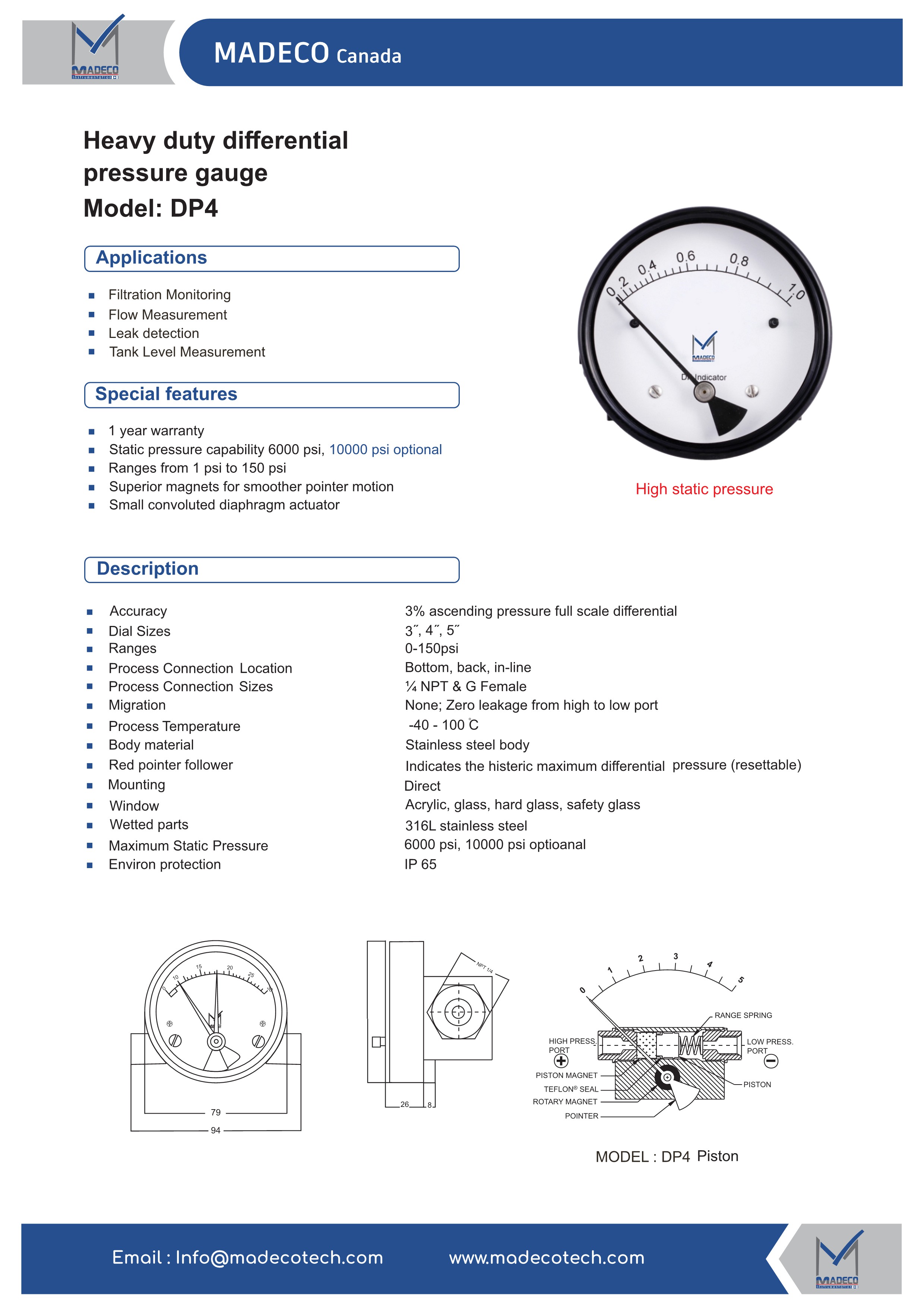

MADECO Canada — Heavy Duty Differential Pressure Gauge Model DP4 (English Datasheet)

1. Overview & Applications

The MADECO Model DP4 is a heavy-duty differential pressure gauge engineered to operate reliably under extremely high static/working pressure conditions up to 6,000 psi6,000\text{ psi}6,000 psi (optional 10,000 psi10,000\text{ psi}10,000 psi).

• Applications: Filter status monitoring, Flow measurement via DP elements, Leak detection systems, and Liquid level measurement in pressurized vessels.
• Operating Mechanism: Employs a spring-loaded piston design combined with a zero-friction, zero-leakage magnetic coupling transfer to the indicator pointer.

2. Key Technical Specifications

content_copy

3. Ordering Code Example Breakdown

Example: DP4 - 3 - L - 2 - G - S - A - A - V - AT - WA

• DP4: Model Series (Heavy Duty DP Gauge)
• 3: 80 mm80\text{ mm}80 mm (3′′3''3′′) Dial Size
• L: In-line Connection Type
• 2: 1/4′′ NPT Female1/4''\text{ NPT Female}1/4′′ NPT Female Ports
• G: Gauge Function (Indication only)
• S: 316L SS Piston & Wetted Connection
• A: Acrylic Window
• A: Anodized Aluminum Body
• V: Viton Seals
• AT: Accuracy ±3%\pm 3\%±3% Full Scale
• WA: 1-Year Manufacturer Warranty

📧 Info@madecotech.com | 🌐 www.madecotech.com
