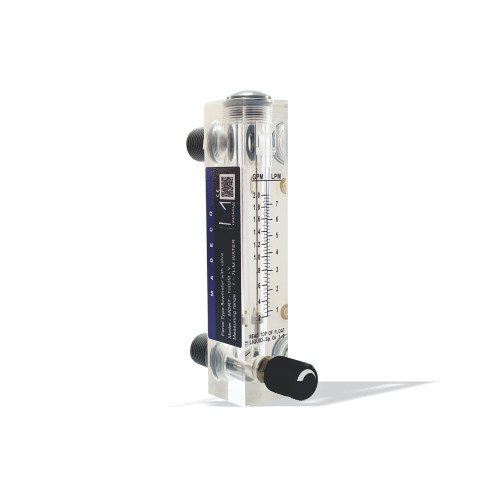

روتامتر پنلی شیردار اکسیژن مدکو کانادا MDRT10 (رنج ۵ لیتر بر دقیقه)
MADECO Canada Panel Mount Rotameter With Valve MDRT10 for Oxygen (5 L/min)
برند:مدکو - madeco
None
توضیحات

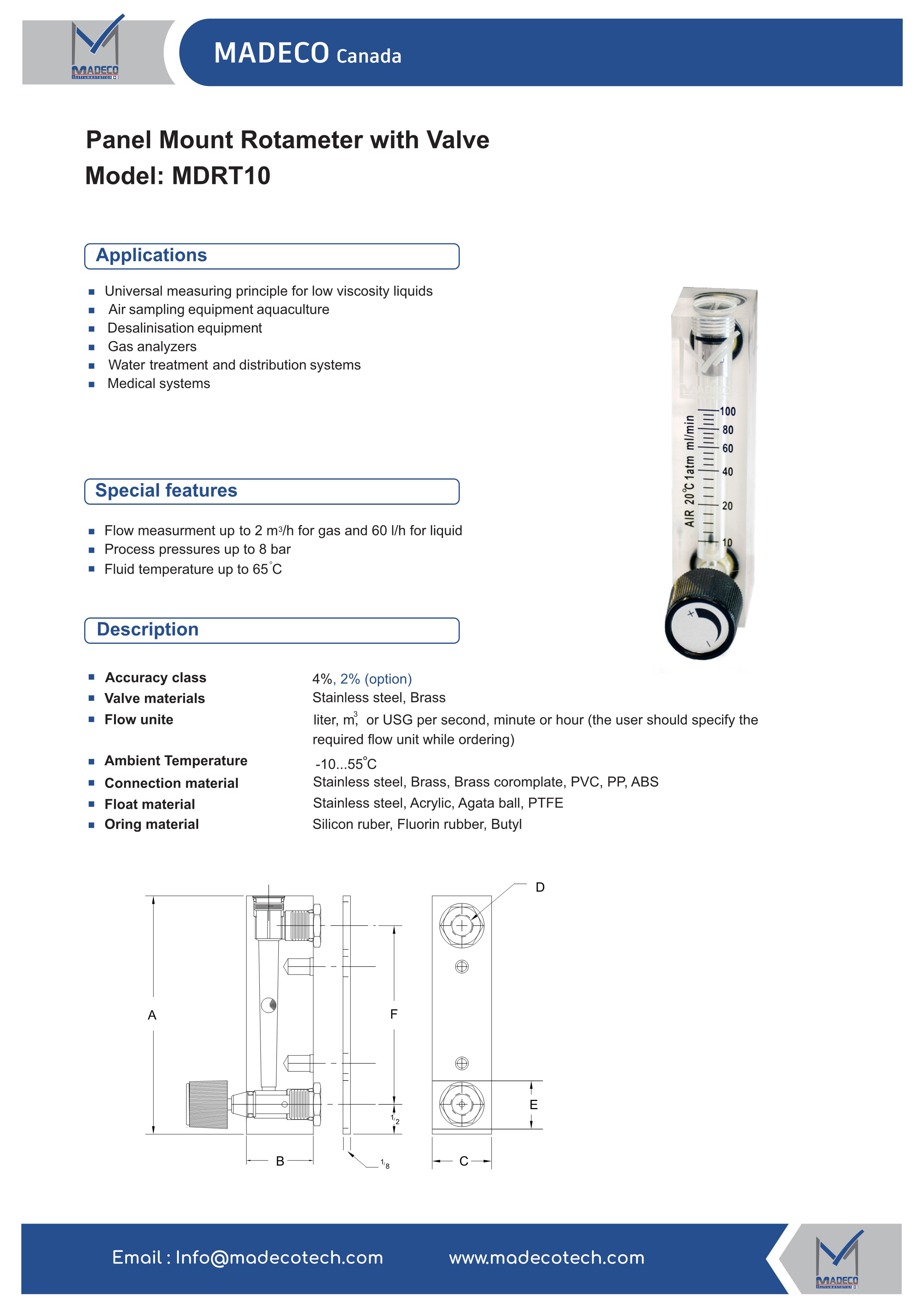

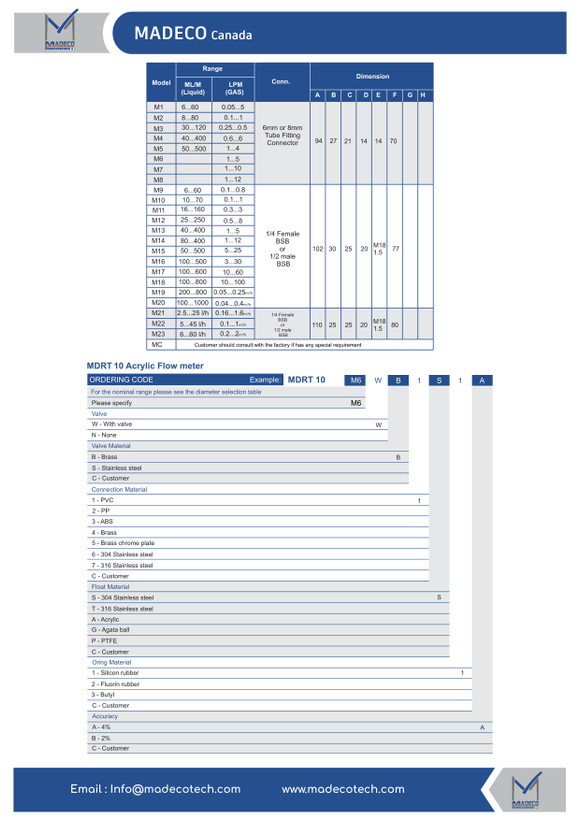

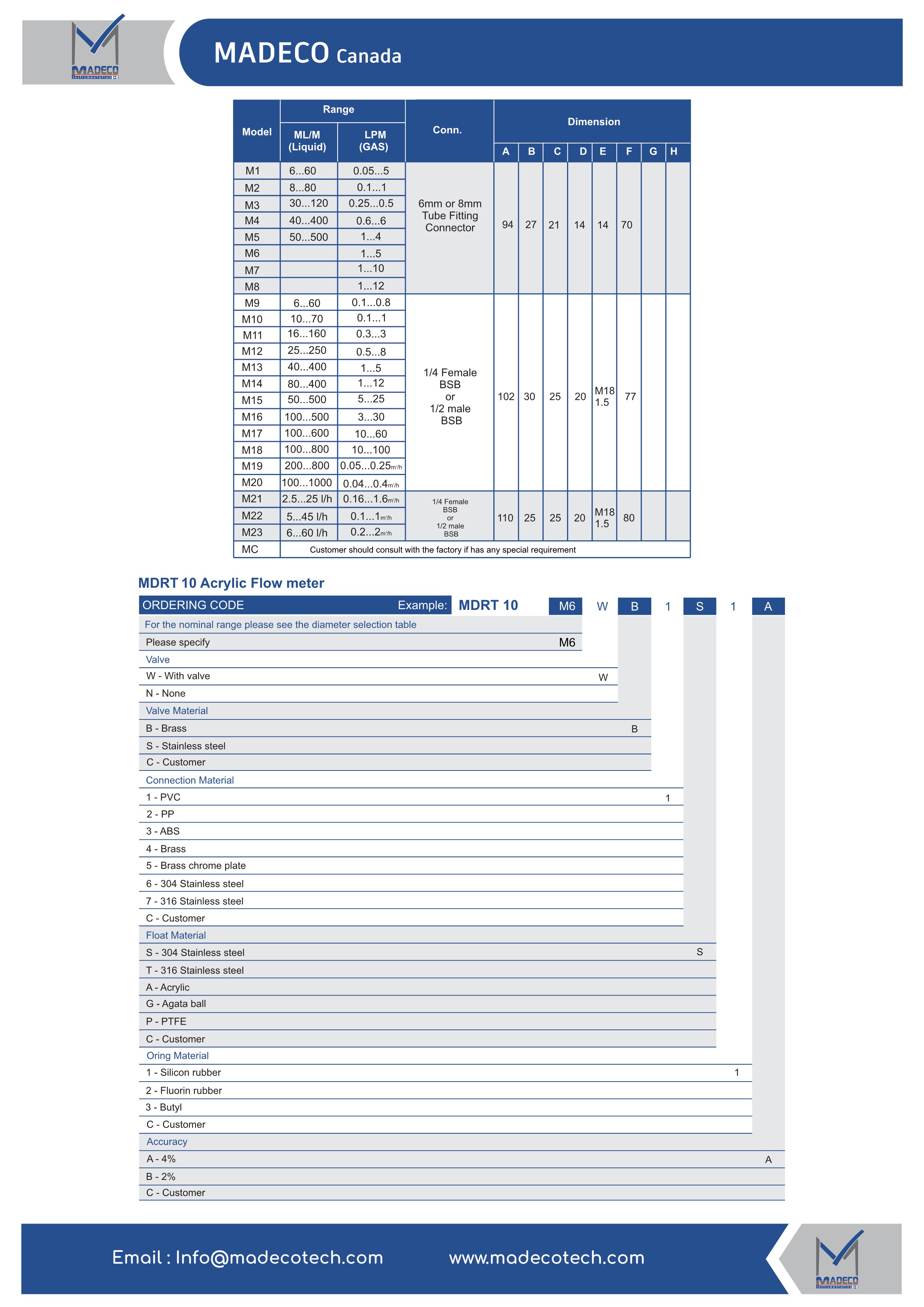

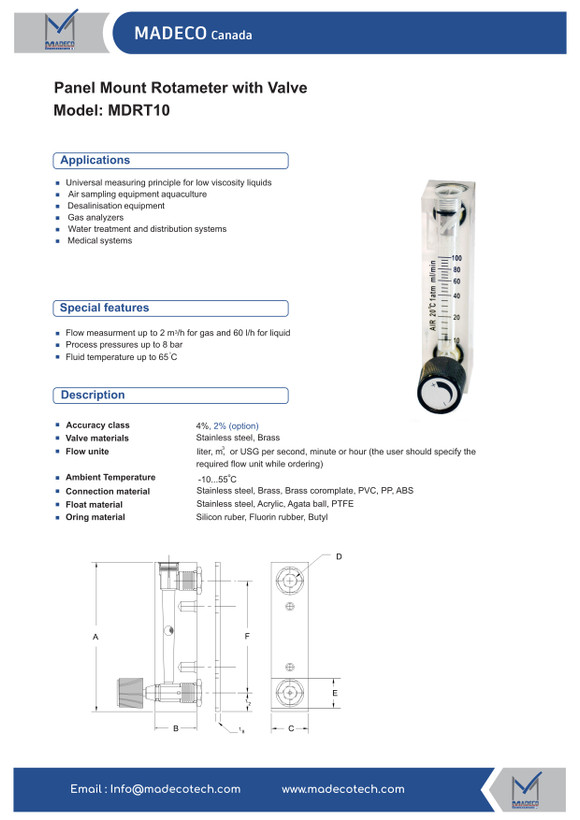

راهنمای جامع فنی، مهندسی و کدینگ سفارش روتامتر تابلویی با شیر تنظیم سری MDRT10 — ساخت MADECO کانادا
۱. معرفی و حوزه‌های کاربرد صنعتی (Product Overview & Applications)
روتامتر تابلویی سری MDRT10 (Panel Mount Rotameter with Valve) یا MDRT 10 Acrylic Flow meter ساخت کمپانی MADECO کانادا، یک فلومتر سطح متغیر آکریلیکی فوق‌العاده دقیق و مقاوم است که به طور ویژه جهت نصب در پانل‌های کنترل (Panel Mount) و تابلوهای ابزار دقیق آزمایشگاهی و صنعتی طراحی شده است. این تجهیز مجهز به یک شیر سوزنی دقیق (Needle Valve) در قسمت پایین بدنه است که امکان تنظیم و تثبیت آنی و بسیار ظریف دبی جریان مایعات کم‌گرانروی و گازهای خالص یا صنعتی را فراهم می‌کند.
حوزه‌های اصلی کاربرد:
- مایعات با ویسکوزیته پایین (Low Viscosity Liquids): اندازه‌گیری دبی جریان‌های کوچک و میکرولیتری آب مقطر، حلال‌ها و مواد شیمیایی آزمایشگاهی.
- تجهیزات شیلات و نمونه‌برداری هوا (Air Sampling & Aquaculture): سنجش دبی هوای هوادهی آکواریوم‌ها و سیستم‌های پایش آلودگی هوا.
- واحدهای تصفیه و نمک‌زدایی آب (Desalination & Water Treatment): تزریق دقیق دوز مواد شیمیایی، آنتی‌اسکالانت و کلر در سیستم‌های اسمز معکوس.
- آنالایزرهای صنعتی گاز (Gas Analyzers): تنظیم و کنترل دبی گاز حامل یا نمونه ورودی به کروماتوگراف‌ها و آنالایزرهای زیست‌محیطی.
- سیستم‌های پزشکی و بیمارستانی (Medical Systems): رگولاتورها، ونتیلاتورها و تجهیزات اکسیژن‌رسانی و گاز بیهوشی.
۲. ویژگی‌های برجسته فنی (Special Features)
- بدنه یکپارچه آکریلیکی شفاف (Cast Acrylic Body): مقاومت مکانیکی عالی، شفافیت بالا و دید بدون اعوجاج مقیاس خط‌کش مدرج روی بدنه.
- شیر تنظیم یکپارچه (Integrated Control Valve): امکان کنترل دستی، قطع/وصل و تنظیم دقیق دبی با هندل ارگونومیک بدون نیاز به شیر خارجی.
- ظرفیت سنجش در جریان‌های کم و متوسط: سنجش دبی گاز تا حداکثر 2 m3/h2\text{ m}^3/\text{h}2 m3/h و دبی مایعات تا حداکثر 60 L/h60\text{ L/h}60 L/h.
- تحمل فشار فرآیندی: قابلیت تحمل فشار کاری خطوط تا 8 bar8\text{ bar}8 bar.
- تحمل دمایی فرآیند: کارکرد مداوم در دمای سیال تا +65 ∘C+65\text{ }^\circ\text{C}+65 ∘C.
- تنوع متریال داخلی و شناورها: ارائه در مدل‌های مقاوم به خوردگی شامل برنج، استنلس استیل ۳۰۴ و ۳۱۶، شیشه/عقیق (Agata ball) و تفلون (PTFE).
۳. جدول جامع مشخصات فنی (Technical Specifications Matrix)
| پارامتر فنی (Parameter) | مشخصات مهندسی مدل MADECO MDRT10 |
|---|---|
| نوع تجهیز (Type) | روتامتر تابلویی آکریلیکی مجهز به شیر کنترل (Panel Mount Rotameter with Valve) |
| کلاس دقت (Accuracy Class) | ±4%\pm 4\%±4% مقیاس کل (استاندارد) / ±2%\pm 2\%±2% (آپشنال) |
| حداکثر فشار فرآیند (Process Pressure) | 8 bar8\text{ bar}8 bar |
| حداکثر دمای سیال (Fluid Temperature) | +65 ∘C+65\text{ }^\circ\text{C}+65 ∘C |
| محدوده دمای محیطی (Ambient Temp.) | −10 ∘C⋯+55 ∘C-10\text{ }^\circ\text{C} \dots +55\text{ }^\circ\text{C}−10 ∘C⋯+55 ∘C |
| متریال شیر تنظیم (Valve Materials) | Stainless Steel (304 / 316), Brass |
| متریال اتصالات (Connection Material) | Stainless Steel (304, 316), Brass, Chrome-plated Brass, PVC, PP, ABS |
| متریال شناور (Float Material) | Stainless Steel (304, 316), Acrylic, Agata ball, PTFE |
| متریال اورینگ و آب‌بندی (O-ring Material) | Silicon rubber, Fluorin rubber (FKM/Viton), Butyl rubber |
| واحدهای جریان (Flow Units) | mL/min\text{mL/min}mL/min, LPM\text{LPM}LPM, L/h\text{L/h}L/h, m3/h\text{m}^3/\text{h}m3/h, USG\text{USG}USG per sec / min / hour |
| نوع و سایز اتصالات (Process Connections) | • فیتینگ تیوبی ۶ میلی‌متر یا ۸ میلی‌متر (6mm or 8mm Tube Fitting6\text{mm} \text{ or } 8\text{mm Tube Fitting}6mm or 8mm Tube Fitting) <br>• رزوه مادگی 1/4′′ Female BSB1/4''\text{ Female BSB}1/4′′ Female BSB <br>• رزوه نری 1/2′′ Male BSB1/2''\text{ Male BSB}1/2′′ Male BSB |
