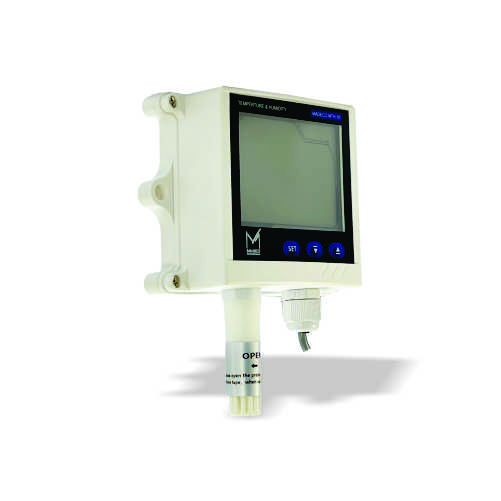

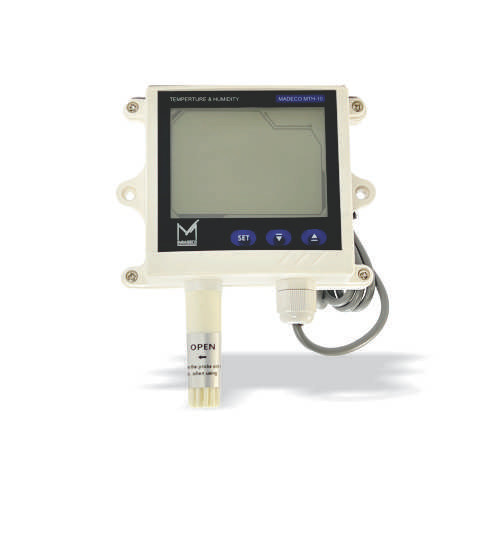

ترانسمیتر دما و رطوبت مدکو کانادا MDHT10، خروجی 4-20mA یا 0-5V
ترانسمیتر دما و رطوبت مدکو کانادا MDHT10، خروجی 4-20mA یا 0-5V
ترانسمیتر دما و رطوبت مدکو کانادا MDHT10، خروجی 4-20mA یا 0-5V
ترانسمیتر دما و رطوبت مدکو کانادا MDHT10، خروجی 4-20mA یا 0-5V

ترانسمیتر دما و رطوبت مدکو کانادا MDHT10، خروجی 4-20mA یا 0-5V

MADECO Canada Humidity and Temperature Transmitter MDHT10, Output 4-20mA / 0-5VDC
برند:مدکو - madeco
None
27,900,000
توضیحات

راهنمای جامع فنی، مهندسی و کدینگ سفارش ترانسمیتر دما و رطوبت سری MDHT 10 — ساخت MADECO کانادا

۱. معرفی و کاربردهای صنعتی (Product Overview & Applications)

ترانسمیتر دما و رطوبت مدل MDHT 10 (Humidity and Temperature Transmitter) ساخت کمپانی MADECO کانادا، یک تجهیز ابزار دقیق و مانیتورینگ پیشرفته برای سنجش هم‌زمان و آنلاین دما، رطوبت نسبی و پارامترهای محاسباتی مشتق‌شده هوا در محیط‌های حساس صنعتی، بهداشتی و فرآیندی است.

حوزه‌های اصلی کاربرد:

  • کارخانجات داروسازی (Pharmaceutical Factories): کنترل سخت‌گیرانه شرایط محیطی خطوط تولید و بسته‌بندی دارو.
  • اتاق‌های تمیز (Cleanrooms): پایش پیوسته پارامترهای هوابرد در صنایع نیمه‌هادی، الکترونیک و دارویی.
  • بیمارستان‌ها و بخش‌های درمانی: اتاق‌های عمل (Operating Rooms) و اتاق‌های ایزوله بیماران (Patient Isolation Rooms).
  • سیستم‌های تهویه مطبوع و فیلتراسیون هوا (Ventilation & HVAC Filtration Systems).
  • خطوط تولید و اتوماسیون صنعتی (Industrial Manufacturing Plants).

۲. ویژگی‌های برجسته فنی (Special Features)

  • سنسور با دقت و پایداری بالا: مجهز به حسگرهای با پایداری بلندمدت فوق‌العاده (±0.25% FS/year\pm 0.25\%\text{ FS/year}±0.25% FS/year).
  • خروجی‌های متنوع سیگنال فرآیندی: خروجی جریانی دوگانه 4…20 mA4\dots 20\text{ mA}4…20 mA، ولتاژی (0…5 VDC0\dots 5\text{ VDC}0…5 VDC / 0…10 VDC0\dots 10\text{ VDC}0…10 VDC) و شبکه صنعتی دیجیتال RS485 (Modbus).
  • صفحه نمایش بزرگ صنعتی: نمایشگر LCD با ابعاد وسیع 68×50 mm68 \times 50\text{ mm}68×50 mm جهت قرائت هم‌زمان دما و رطوبت از فواصل دور.
  • محاسبه هوشمند پارامترهای سایکرومتریک (Counted Values): توانایی محاسبه و ارائه مقادیر نقطه شبنم (Dew Point)، رطوبت مطلق (Absolute Humidity)، نسبت اختلاط معین (Specific Mixing Ratio) و آنتالپی معین (Specific Enthalpy).
  • پشتیبانی از چندین محدوده دمایی استاندارد و تبدیل واحد (∘C/∘F^\circ\text{C} / ^\circ\text{F}∘C/∘F).
  • درجه حفاظت محیطی بالا: استاندارد IP67 برای بدنه در برابر نفوذ آب و گرد و غبار.
  • گارانتی رسمی یک‌ساله ساخت MADECO کانادا.

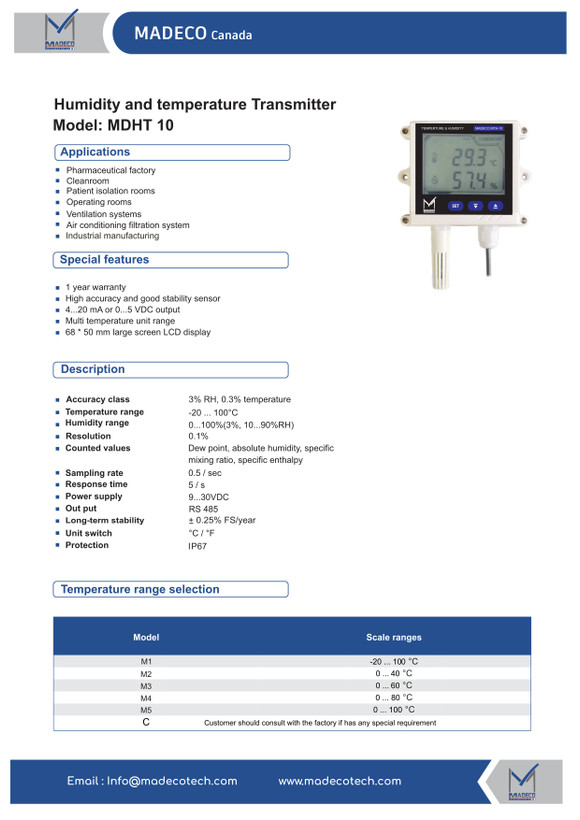

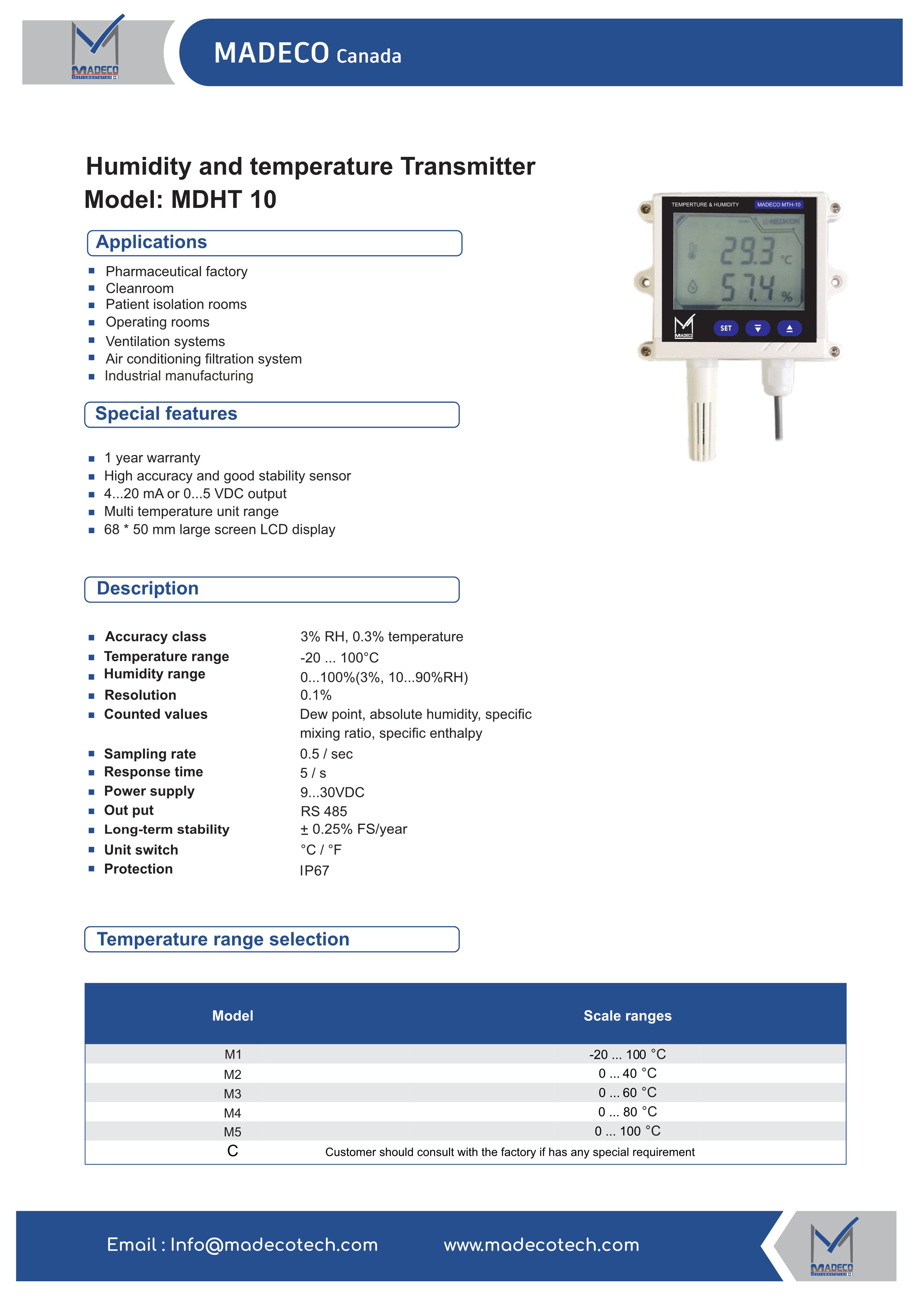

۳. جدول جامع مشخصات فنی (Technical Specifications Matrix)

پارامتر فنی (Parameter) مشخصات مهندسی مدل MADECO MDHT 10
کلاس دقت (Accuracy Class) • رطوبت: ±3% RH\pm 3\%\text{ RH}±3% RH (10…90% RH10\dots 90\%\text{ RH}10…90% RH) <br>• دما: ±0.3% FS\pm 0.3\%\text{ FS}±0.3% FS
محدوده اندازه‌گیری دما (Temperature Range) −20 ∘C⋯+100 ∘C-20\text{ }^\circ\text{C} \dots +100\text{ }^\circ\text{C}−20 ∘C⋯+100 ∘C
محدوده اندازه‌گیری رطوبت (Humidity Range) 0…100% RH0 \dots 100\%\text{ RH}0…100% RH
قدرت تفکیک (Resolution) 0.1%0.1\%0.1%
پارامترهای محاسباتی (Counted Values) Dew point, Absolute humidity, Specific mixing ratio, Specific enthalpy
نرخ نمونه‌برداری (Sampling Rate) 0.5 / sec0.5\text{ / sec}0.5 / sec (۲ بار در ثانیه)
زمان پاسخ‌دهی سنسور (Response Time) 5 s5\text{ s}5 s
تغذیه الکتریکی (Power Supply) • استاندارد DC: 9…30 VDC9 \dots 30\text{ VDC}9…30 VDC (یا 24 VDC24\text{ VDC}24 VDC) <br>• آپشن AC: 85…250 VAC85 \dots 250\text{ VAC}85…250 VAC <br>• آپشن باتری یا دوگانه (Battery & 24 VDC)
سیگنال‌های خروجی (Outputs) • دیجیتال: RS485 <br>• آنالوگ: دو خروجی جریانی مستقل 4…20 mA4\dots 20\text{ mA}4…20 mA (برای دما و رطوبت)، 4…20 mA+RTD4\dots 20\text{ mA} + \text{RTD}4…20 mA+RTD، 0…10 V0\dots 10\text{ V}0…10 V، 1…5 V1\dots 5\text{ V}1…5 V
پایداری بلندمدت (Long-term Stability) ±0.25% FS / year\pm 0.25\%\text{ FS / year}±0.25% FS / year
تغییر واحد اندازه‌گیری سوئیچ نرم‌افزاری بین ∘C^\circ\text{C}∘C و ∘F^\circ\text{F}∘F
ابعاد صفحه نمایش (LCD Display) 68×50 mm68 \times 50\text{ mm}68×50 mm
درجه حفاظت محیطی (Ingress Protection) IP67

۴. کدهای انتخاب محدوده دمایی (Temperature Range Selection)

کد مدل (Range Code) محدوده دمای کالیبره‌شده (Scale Range)
M1 −20 ∘C⋯+100 ∘C-20\text{ }^\circ\text{C} \dots +100\text{ }^\circ\text{C}−20 ∘C⋯+100 ∘C
M2 0 ∘C⋯+40 ∘C0\text{ }^\circ\text{C} \dots +40\text{ }^\circ\text{C}0 ∘C⋯+40 ∘C
M3 0 ∘C⋯+60 ∘C0\text{ }^\circ\text{C} \dots +60\text{ }^\circ\text{C}0 ∘C⋯+60 ∘C
M4 0 ∘C⋯+80 ∘C0\text{ }^\circ\text{C} \dots +80\text{ }^\circ\text{C}0 ∘C⋯+80 ∘C
M5 0 ∘C⋯+100 ∘C0\text{ }^\circ\text{C} \dots +100\text{ }^\circ\text{C}0 ∘C⋯+100 ∘C
C محدوده خاص سفارشی طبق درخواست مشتری (Customer Special)

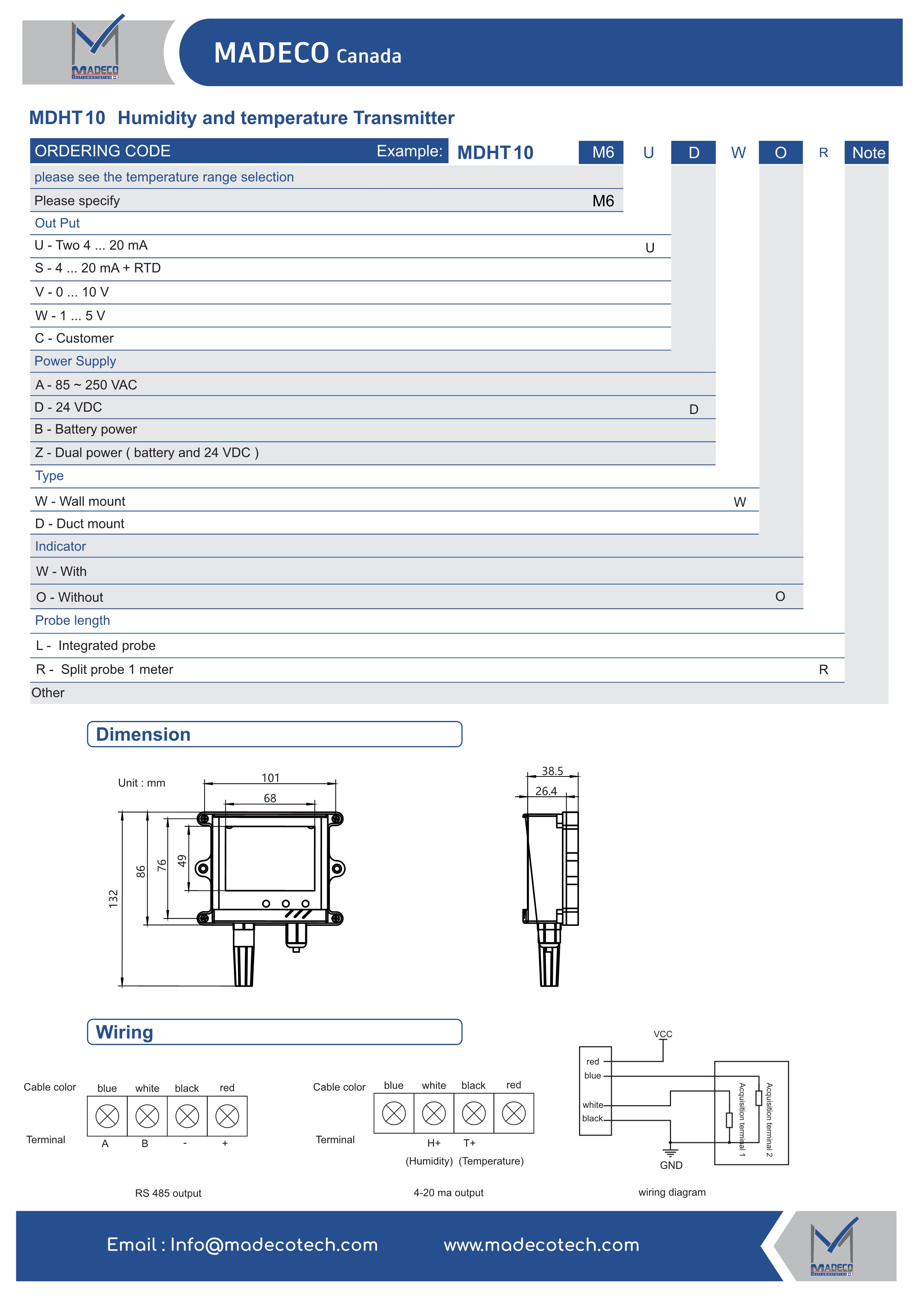

۵. ساختار کدگذاری و راهنمای سفارش (Ordering Code Structure)

نمونه کد کامل سفارش: MDHT 10 - M6 - U - D - W - O - R




text

MDHT 10 ─── [Temp Range] ─── [Output] ─── [Power Supply] ─── [Mounting Type] ─── [Indicator] ─── [Probe Length]

جدول تفکیکی کدهای سفارش:

فیلد پارامتر انتخابی کد شرح و مشخصات
۱ محدوده دمایی <br>(Temperature Range) M1 … M5 / C / Please specify انتخاب کد رنج دمایی بر اساس جدول بخش ۴ (مانند M6 / M1 …)
۲ نوع خروجی سیگنال <br>(Output) U <br> S <br> V <br> W <br> C • دو خروجی جریانی مجزا 4…20 mA4\dots 20\text{ mA}4…20 mA (یکی رطوبت + یکی دما) <br>• یک خروجی 4…20 mA4\dots 20\text{ mA}4…20 mA به‌همراه خروجی مستقیم RTD <br>• خروجی ولتاژی 0…10 V0\dots 10\text{ V}0…10 V <br>• خروجی ولتاژی 1…5 V1\dots 5\text{ V}1…5 V <br>• خروجی سفارشی (Customer)
۳ منبع تغذیه <br>(Power Supply) A <br> D <br> B <br> Z • برق متناوب 85…250 VAC85 \dots 250\text{ VAC}85…250 VAC <br>• برق مستقیم 24 VDC24\text{ VDC}24 VDC (9…30 VDC9\dots 30\text{ VDC}9…30 VDC) <br>• تغذیه باتری داخلی (Battery power) <br>• تغذیه دوگانه هم‌زمان (Dual Power: باتری + 24VDC)
۴ نوع نصب فیزیکی <br>(Mounting Type) W <br> D • نصب دیواری / اتاقی (Wall mount) <br>• نصب کانالی / درون داکت هوا (Duct mount)
۵ نمایشگر محلی <br>(Indicator) W <br> O • به همراه نمایشگر دیجیتال LCD (With display) <br>• بدون نمایشگر دیجیتال (Without display / Blind)
۶ نوع و طول پروب حسگر <br>(Probe Length) L <br> R • پروب یکپارچه متصل به بدنه (Integrated probe) <br>• پروب مجزا با کابل رابط ۱ متری (Split probe 1 meter)

۶. دیاگرام سیم‌بندی و ابعاد فیزیکی (Wiring & Dimensions)

ابعاد ابعادی بدنه (Dimensions):

  • عرض کلی: 101 mm101\text{ mm}101 mm (عرض فریم نمایشگر: 68 mm68\text{ mm}68 mm)
  • ارتفاع کلی: 132 mm132\text{ mm}132 mm (ارتفاع بخش نمایشگر: 86 mm86\text{ mm}86 mm / ارتفاع پنجره مفید: 49 mm49\text{ mm}49 mm / فاصله سوراخ‌های نصب: 76 mm76\text{ mm}76 mm)
  • عمق بدنه: 38.5 mm38.5\text{ mm}38.5 mm (عمق محفظه اصلی: 26.4 mm26.4\text{ mm}26.4 mm)

راهنمای سیم‌بندی ترمینال‌ها (Wiring Diagram):

۱. خروجی دیجیتال سریال (RS485 Output):

  • قرمز (Red): تغذیه مثبت (VCC/+\text{VCC} / +VCC/+)
  • مشکی (Black): تغذیه منفی (GND/−\text{GND} / -GND/−)
  • سفید (White): خط دیتای منفی شبکه (B)
  • آبی (Blue): خط دیتای مثبت شبکه (A)

۲. خروجی جریانی آنالوگ (Dual 4–20 mA Output):

  • قرمز (Red): تغذیه مثبت مشترک (VCC\text{VCC}VCC)
  • مشکی (Black): زمین مشترک (GND\text{GND}GND)
  • سفید (White): ترمینال خروجی دمای ترانسمیتر (T+\text{T}^+T+ Temperature Signal)
  • آبی (Blue): ترمینال خروجی رطوبت ترانسمیتر (H+\text{H}^+H+ Humidity Signal)

MADECO Canada — Humidity and Temperature Transmitter Model MDHT 10 (English Datasheet)

1. Overview & Applications

The MADECO Model MDHT 10 is an industrial-grade, high-precision combined humidity and temperature transmitter with extensive calculated psychrometric data capabilities.

  • Target Applications: Pharmaceutical manufacturing, Cleanrooms, Hospital Operating/Isolation rooms, HVAC air filtering systems, and Industrial environmental automation.
  • Calculated Metrics: Directly computes Dew Point, Absolute Humidity, Specific Mixing Ratio, and Specific Enthalpy.

2. Technical Specifications Summary

Feature Technical Specification
Accuracy ±3% RH\pm 3\%\text{ RH}±3% RH (10…90% RH10\dots 90\%\text{ RH}10…90% RH), ±0.3% FS\pm 0.3\%\text{ FS}±0.3% FS for Temperature
Temperature Range −20 ∘C⋯+100 ∘C-20\text{ }^\circ\text{C} \dots +100\text{ }^\circ\text{C}−20 ∘C⋯+100 ∘C (Standard scale options available)
Humidity Range 0…100% RH0 \dots 100\%\text{ RH}0…100% RH
Resolution 0.1%0.1\%0.1%
Sampling & Response Time 0.5 / s0.5\text{ / s}0.5 / s sampling rate, 5 s5\text{ s}5 s response time
Power Supply 9…30 VDC9\dots 30\text{ VDC}9…30 VDC (24 VDC24\text{ VDC}24 VDC nom.), 85…250 VAC85\dots 250\text{ VAC}85…250 VAC, or Battery / Dual power
Output Signals RS485 (Modbus), Dual 4…20 mA4\dots 20\text{ mA}4…20 mA (H+/T+H^+ / T^+H+/T+), 4…20 mA+RTD4\dots 20\text{ mA} + \text{RTD}4…20 mA+RTD, 0…10 V0\dots 10\text{ V}0…10 V, 1…5 V1\dots 5\text{ V}1…5 V
Long-Term Stability ±0.25% FS / year\pm 0.25\%\text{ FS / year}±0.25% FS / year
Local Display High-contrast LCD (68×50 mm68 \times 50\text{ mm}68×50 mm)
Ingress Protection IP67
Warranty 1-Year Manufacturer Warranty

3. Ordering Code Example Breakdown

Example: MDHT 10 - M6 - U - D - W - O - R

  • MDHT 10: Model Series (Humidity & Temperature Transmitter)
  • M6: Temperature Range Specification
  • U: Dual 4…20 mA4\dots 20\text{ mA}4…20 mA Output (Independent Humidity & Temperature Channels)
  • D: 24 VDC24\text{ VDC}24 VDC Power Supply
  • W: Wall Mount Housing
  • O: Without Display (Blind Type)
  • R: Split Remote Probe with 1-meter Cable

📧 Info@madecotech.com | 🌐 www.madecotech.com
