گیج کنتاکتدار و سوئیچ فشار قابل شارژ مدکو کانادا CP14T2، سایز ۱۰۰ (رنج ۱- تا ۰ بار)
MADECO Canada Fillable Contact Pressure Gauge & Switch CP14T2, Dial 100mm (-1 to 0 bar)
برند:مدکو - madeco
None
توضیحات
راهنمای جامع فنی، مهندسی و دیتاشیت گیج فشار کانتکت‌دار سری CP1 — ساخت MADECO کانادا
۱. معرفی و کاربردها (Product Overview & Applications)
گیج‌های فشار کانتکت‌دار (سوئیچ‌گیج) مدل CP1 (Fillable Contact Pressure Gauge) ساخت کمپانی MADECO کانادا، ابزاری دومنظوره جهت نشان‌دهی آنالوگ پیوسته و هم‌زمان کنترل/سوئیچینگ مدارهای الکتریکی فرآیند می‌باشند. این تجهیزات در سیستم‌هایی به کار می‌روند که اپراتور نیاز به قرائت محلی فشار و ارسال آلارم یا قطع/وصل رله در حدود فشار مشخص دارد.
حوزه‌های اصلی کاربرد:
- صنایع فرآیندی سنگین: نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع شیمیایی و متالورژی.
- صنایع دریایی و سکوهای آفشور (Offshore Oil Rigs): طراحی‌شده مطابق استانداردهای سختگیرانه مقاومت در برابر محیط‌های ترش گوگردی (NACE MR0175 / MR0103).
- صنایع غذایی، دارویی و خمیر و کاغذ (Pulp & Paper).
- ماشین‌سازی، ساخت پلنت، تأسیسات محیط زیست و اتوماسیون صنعتی.
- سیالات و گازهای خورنده: مناسب برای انواع محیط‌های خورنده گازی و مایع (با ویسکوزیته معمولی و بدون تمایل به کریستالیزه شدن).
۲. ویژگی‌های برجسته فنی و طراحی (Special Features)
- انطباق با استاندارد متالورژی NACE MR0175 / MR0103: سوکت و لوله بوردون استنلس استیل ۳۱۶L عملیات حرارتی‌شده برای کارکرد ایمن در سرویس گاز ترش (H2SH_2SH2S).
- مکانیزم حرکتی پایدار (Stabilizer Movement): مکانیزم داخلی استنلس استیل مجهز به ضربه‌گیر داخلی و سیستم پایداری در برابر نوسانات شدید فشار.
- پنجره ایمنی لمینت چندلایه ضدتابش و آنتی‌استاتیک (Anti-glare & Anti-static Laminated Safety Glass).
- قابلیت پر شدن با مایع دمپینگ (Fillable): امکان شارژ روغن گلیسیرین یا سیلیکون جهت کارکرد در حضور ارتعاشات مکانیکی شدید.
- پایداری عالی در چرخه‌های بارگذاری مکرر و مقاومت بالا در برابر شوک هیدرولیکی.
- قابلیت تجهیز به ۱ الی ۴ کانتکت سوئیچ مستقل (Up to 4 Switch Contacts).
- دامنه وسیع اندازه‌گیری فشار: از خلاء کامل (Vacuum & Compound) تا فشارهای بسیار بالا (0…2000 bar0 \dots 2000\text{ bar}0…2000 bar).
۳. جدول جامع مشخصات فنی (Technical Specifications Matrix)
| پارامتر فنی (Parameter) | مشخصات مهندسی مدل MADECO CP1 |
|---|---|
| کلاس دقت (Accuracy Class) | Class 1.0 (استاندارد) / Class 0.5 (سفارشی / Option) |
| قطر صفحه گیج (Dial Size - NS) | 63 mm63\text{ mm}63 mm (212′′2\frac{1}{2}''221′′) / 100 mm100\text{ mm}100 mm (4′′4''4′′) / 160 mm160\text{ mm}160 mm (6′′6''6′′) |
| عنصر اندازه‌گیری فشار (Sensor Element) | • تیپ C-Type یا فنری حلزونی (Helical Type) از جنس 316L SS <br>• گزینه‌های سفارشی خاص: Hastelloy, Monel 400, Tantalum |
| جنس بدنه و پورت اتصال | بدنه استنلس استیل (گزینه بدنه 316L SS) و کانکشن 316L SS منطبق با استاندارد NACE |
| موقعیت و سایز پورت اتصال | • اتصال از زیر (Bottom) / اتصال از پشت (Back) <br>• سایز: 1/4” NPT / BSP1/4\text{'' NPT / BSP}1/4” NPT / BSP (برای سایز 63mm63\text{mm}63mm) و 1/2” NPT / BSP1/2\text{'' NPT / BSP}1/2” NPT / BSP (برای سایزهای 100,160mm100, 160\text{mm}100,160mm) |
| پنجره محافظ (Window) | شیشه ایمنی لمینت‌شده مات (ضد بازتاب نور) با خاصیت آنتی‌استاتیک |
| مکانیزم داخلی (Movement) | استنلس استیل با لرزه‌گیر استابیلایزر (Stabilizer Movement) |
| صفحه و عقربه (Dial & Pointer) | صفحه آلومینیومی سفید با حروف مشکی / عقربه آلومینیومی مشکی |
| محدوده دمای مجاز سیال (Medium Temp.) | • در گیج خشک (بدون روغن): حداکثر +100 ∘C+100\text{ }^\circ\text{C}+100 ∘C <br>• در گیج روغنی (پرشده): حداکثر +65 ∘C+65\text{ }^\circ\text{C}+65 ∘C |
| محدوده دمای مجاز محیط (Ambient Temp.) | • بدون روغن: −40 ∘C⋯+60 ∘C-40\text{ }^\circ\text{C} \dots +60\text{ }^\circ\text{C}−40 ∘C⋯+60 ∘C <br>• با روغن گلیسیرین: −20 ∘C⋯+60 ∘C-20\text{ }^\circ\text{C} \dots +60\text{ }^\circ\text{C}−20 ∘C⋯+60 ∘C <br>• با روغن سیلیکون دمای پایین: تا −70 ∘C-70\text{ }^\circ\text{C}−70 ∘C (فلوروسیلیکون) |
| خطای انحراف دمایی (Temp. Error) | حداکثر ±0.4%/10 K\pm 0.4\% / 10\text{ K}±0.4%/10 K نسبت به دمای مرجع (+20 ∘C+20\text{ }^\circ\text{C}+20 ∘C) |
| درجه حفاظت محیطی (IP Rating) | IP66 |
| گستره فشارهای قابل سفارش | • 0…100 \dots 100…10 الی 0…30,000 psi0 \dots 30,000\text{ psi}0…30,000 psi <br>• 0…600 \dots 600…60 الی 0…200,000 kPa0 \dots 200,000\text{ kPa}0…200,000 kPa <br>• 0…0.60 \dots 0.60…0.6 الی 0…2,000 bar0 \dots 2,000\text{ bar}0…2,000 bar (و رنج‌های وکیوم و ترکیبی) |
۴. حدود مجاز فشار کاری (Pressure Limitations)
جهت تضمین طول عمر بوردون و مکانیزم سوئیچ، بارهای مجاز به تفکیک سایز صفحه به شرح جدول زیر است:
| سایز صفحه (Dial Size) | فشار پیوسته و یکنواخت (Steady) | فشار متغیر و پالسی (Fluctuating) | اضافه‌فشار کوتاه‌مدت (Short Time) |
|---|---|---|---|
| NS 63 mm63\text{ mm}63 mm | 34×FS\frac{3}{4} \times \text{FS}43×FS (75% کل رنج) | 23×FS\frac{2}{3} \times \text{FS}32×FS (66% کل رنج) | 1.0×FS1.0 \times \text{FS}1.0×FS (100% کل رنج) |
| NS 100 mm100\text{ mm}100 mm & 160 mm160\text{ mm}160 mm | 1.0×FS1.0 \times \text{FS}1.0×FS (100% کل رنج) | 0.9×FS0.9 \times \text{FS}0.9×FS (90% کل رنج) | 1.3×FS1.3 \times \text{FS}1.3×FS (130% کل رنج) |

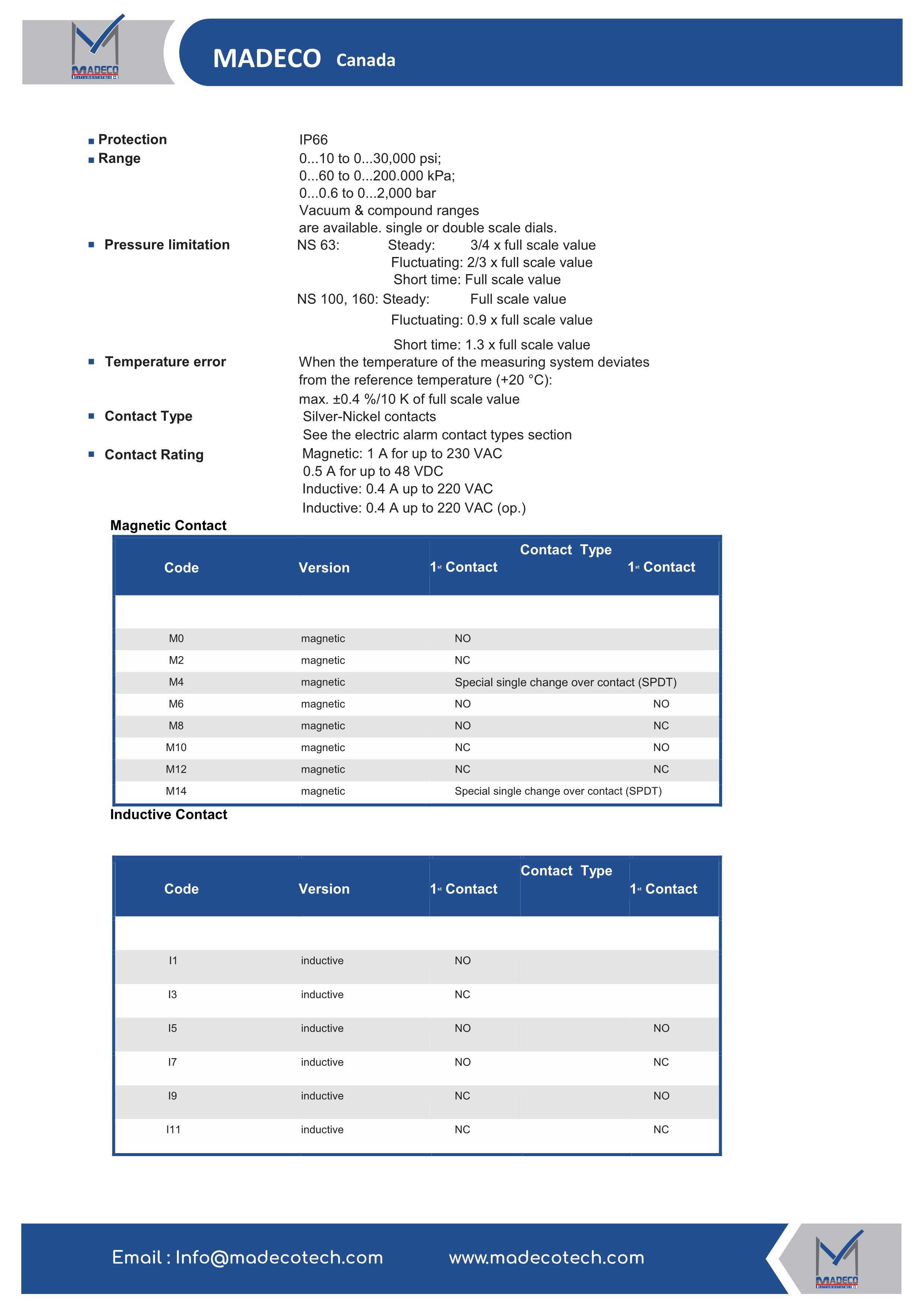

۵. انواع کانتکت‌های الکتریکی و کدینگ سوئیچ (Contact Specifications)
کانتکت‌های سوئیچ از متریال آلیاژ نقره-نیکل (Silver-Nickel) با پایداری هدایت الکتریکی فوق‌العاده بالا ساخته شده‌اند:
- کانتکت مغناطیسی با عمل آنی (Magnetic Snap-Action): حداکثر توان 1 A1\text{ A}1 A در 230 VAC230\text{ VAC}230 VAC و 0.5 A0.5\text{ A}0.5 A در 48 VDC48\text{ VDC}48 VDC.
- کانتکت القایی بدون تماس (Inductive Contact): برای زون‌های حساس، 0.4 A0.4\text{ A}0.4 A در 220 VAC220\text{ VAC}220 VAC.
جدول کدینگ کانتکت‌های مغناطیسی (Magnetic Contacts):
| کد (Code) | نسخه عملکرد (Version) | وضعیت کانتکت اول (1st1^{st}1st Contact) | وضعیت کانتکت دوم (2nd2^{nd}2nd Contact) |
|---|---|---|---|
| M0 | Magnetic | NO (Normally Open) | — |
| M2 | Magnetic | NC (Normally Closed) | — |
| M4 | Magnetic | کنتاکت چنج‌اور تکی ویژه (SPDT) | — |
| M6 | Magnetic | NO (Normally Open) | NO (Normally Open) |
| M8 | Magnetic | NO (Normally Open) | NC (Normally Closed) |
| M10 | Magnetic | NC (Normally Closed) | NO (Normally Open) |
| M12 | Magnetic | NC (Normally Closed) | NC (Normally Closed) |
| M14 | Magnetic | دو کنتاکت چنج‌اور مستقل (SPDT + SPDT) | — |
جدول کدینگ کانتکت‌های القایی (Inductive Contacts):
| کد (Code) | نسخه عملکرد (Version) | وضعیت کانتکت اول (1st1^{st}1st Contact) | وضعیت کانتکت دوم (2nd2^{nd}2nd Contact) |
|---|---|---|---|
| I1 | Inductive | NO | — |
| I3 | Inductive | NC | — |
| I5 | Inductive | NO | NO |
| I7 | Inductive | NO | NC |
| I9 | Inductive | NC | NO |
| I11 | Inductive | NC | NC |

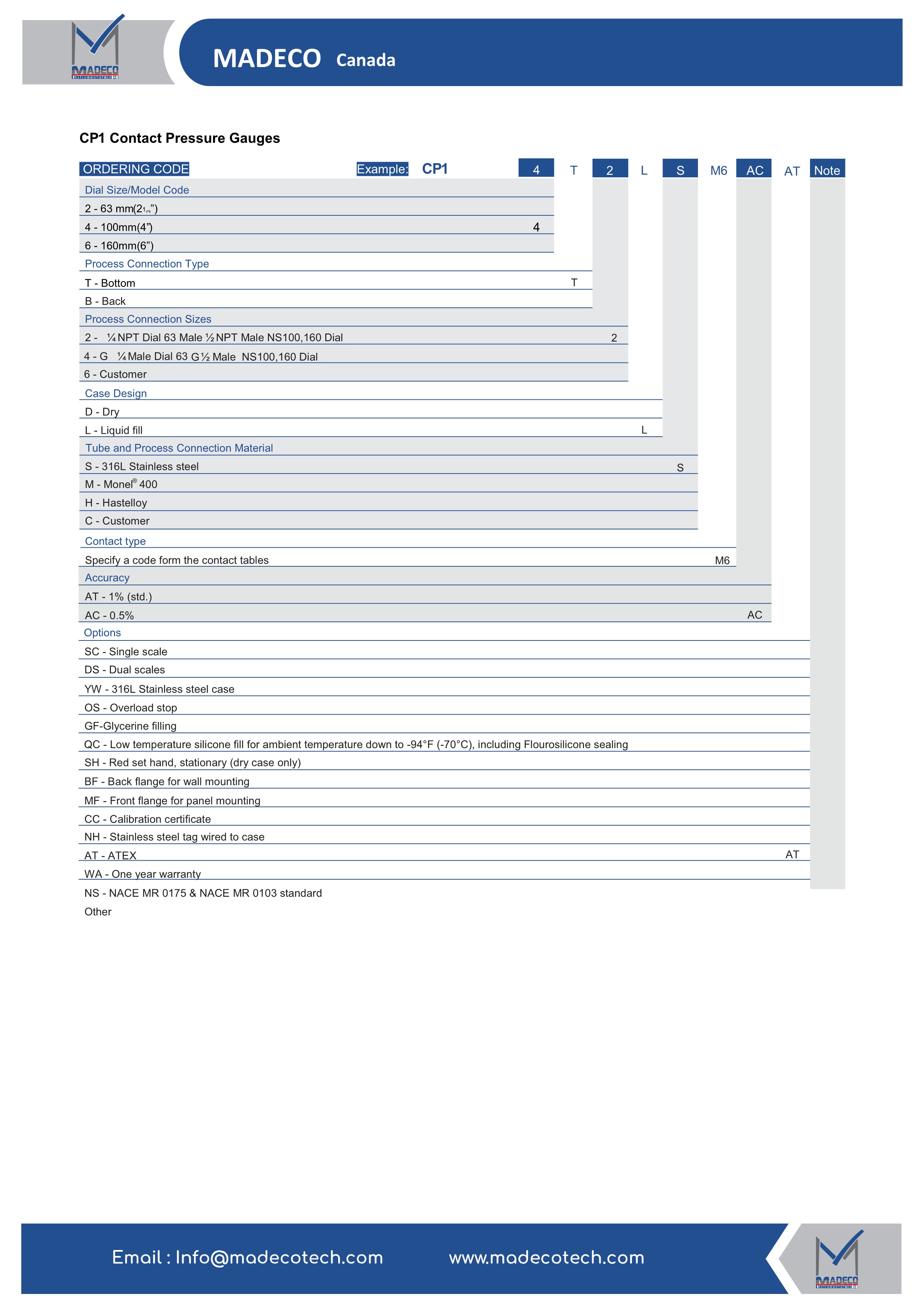

۶. ساختار کدگذاری و سفارش‌دهی (Ordering Code Structure)
نمونه کد کامل: CP1 - 4 - T - 2 - L - S - M6 - AC - AT
text
CP1 ─── [Dial] ─── [Conn. Type] ─── [Conn. Size] ─── [Case] ─── [Material] ─── [Contact] ─── [Accuracy] ─── [Options]
| فیلد کد | پارامتر انتخابی | گزینه‌ها و معانی کد |
|---|---|---|
| Dial Size | سایز صفحه | • 2: 63 mm63\text{ mm}63 mm (212′′2\frac{1}{2}''221′′) <br>• 4: 100 mm100\text{ mm}100 mm (4′′4''4′′) <br>• 6: 160 mm160\text{ mm}160 mm (6′′6''6′′) |
| Connection Type | جهت اتصال | • T: اتصال از زیر (Bottom) <br>• B: اتصال از پشت (Back) |
| Connection Size | ابعاد و استاندارد رزوه | • 2: 1/4” NPT1/4\text{'' NPT}1/4” NPT (برای سایز 63mm63\text{mm}63mm) / 1/2” NPT1/2\text{'' NPT}1/2” NPT (برای سایزهای 100,160mm100, 160\text{mm}100,160mm) <br>• 4: G1/4” MaleG 1/4\text{'' Male}G1/4” Male (سایز 63mm63\text{mm}63mm) / G1/2” MaleG 1/2\text{'' Male}G1/2” Male (سایزهای 100,160mm100, 160\text{mm}100,160mm) <br>• 6: سفارشی طبق درخواست مشتری (Customer Special) |
| Case Design | نوع بدنه گیج | • D: گیج خشک بدون روغن (Dry) <br>• L: پرشده با مایع روغنی (Liquid Fillable / Filled) |
| Wetted Parts Material | متریال قطعات در تماس با سیال | • S: استنلس استیل 316L <br>• M: آلیاژ مونل Monel 400 <br>• H: هستلوی Hastelloy <br>• C: سفارشی (Customer) |
| Contact Type | کد سوئیچ کانتکت | انتخاب از جدول کانتکت‌ها (مانند M6, M8, M12, I5, I7 و …) |
| Accuracy | کلاس دقت | • AT: دقت استاندارد 1.0% (std.) <br>• AC: دقت بالا 0.5% (High Accuracy Option) |
| Options | آپشن‌های سفارشی و گواهینامه‌ها | • SC / DS: صفحه تک مقیاس / دو مقیاس (Single / Dual scale) <br>• YW: پوسته استنلس استیل 316L <br>• OS: استاپ محافظ اضافه فشار (Overload stop) <br>• GF: شارژ گلیسیرین استاندارد <br>• QC: روغن سیلیکون دمای پایین (تا −70 ∘C-70\text{ }^\circ\text{C}−70 ∘C) با سیلینگ فلوروسیلیکون <br>• SH: عقربه قرمز شاخص ثابت (فقط برای گیج‌های خشک) <br>• BF / MF: فلنج پشتی برای نصب روی دیوار / فلنج جلویی برای نصب تابلویی (Panel Mounting) <br>• CC: گواهینامه کالیبراسیون کارخانه (Calibration certificate) <br>• NH: تگ‌پلیت استنلس استیل سیم‌پیچ شده به بدنه <br>• AT: تاییدیه ضد انفجار ATEX <br>• NS: انطباق با استاندارد NACE MR0175 / NACE MR0103 |

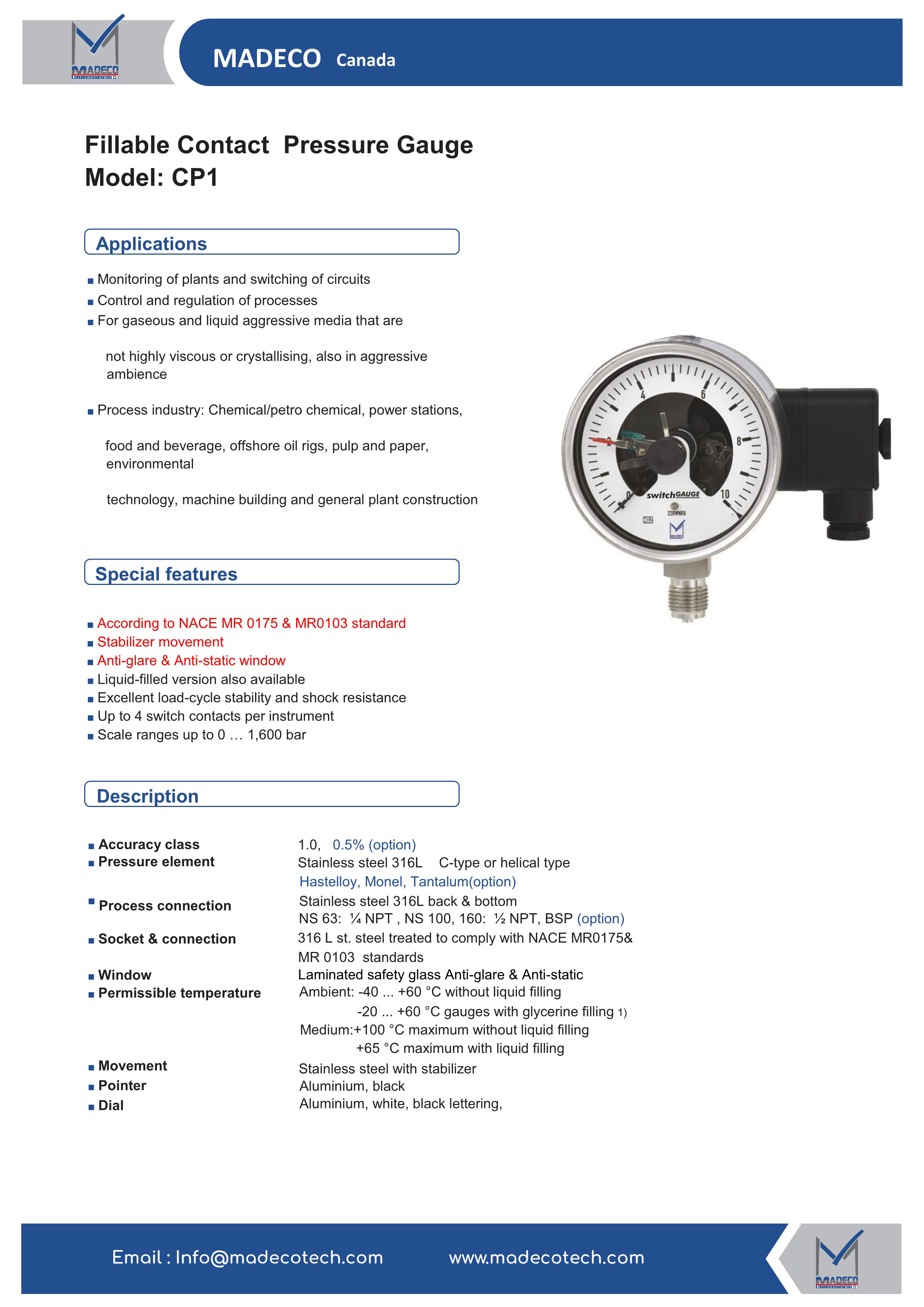

MADECO Canada — Fillable Contact Pressure Gauge Model CP1 (English Datasheet)
1. Description & Applications
The MADECO Model CP1 is a heavy-duty, liquid-fillable switchGAUGE / Contact Pressure Gauge designed for simultaneous local pressure indication and electrical process circuit control/switching.
- Target Industries: Oil & Gas (Offshore/Onshore), Petrochemical, Power Generation, Pulp & Paper, Water/Wastewater, and Machine Building.
- Corrosive & Sour Environments: Built to comply with NACE MR0175 & MR0103 standards for sour gas (H2SH_2SH2S) service, equipped with 316L SS, Monel, or Hastelloy wetted parts.
2. Technical Specifications Summary
| Feature | Technical Specification |
|---|---|
| Accuracy Class | 1.0% FS (Standard), 0.5% FS (Optional) |
| Nominal Dial Size | 63 mm63\text{ mm}63 mm (212′′2\frac{1}{2}''221′′), 100 mm100\text{ mm}100 mm (4′′4''4′′), 160 mm160\text{ mm}160 mm (6′′6''6′′) |
| Pressure Element | 316L Stainless Steel (C-type / Helical), Optional: Hastelloy, Monel 400, Tantalum |
| Process Connection | 1/4” NPT / G1/4\text{'' NPT / G}1/4” NPT / G (NS 63), 1/2” NPT / G1/2\text{'' NPT / G}1/2” NPT / G (NS 100/160), Bottom or Back mount |
| Movement | Stainless steel with internal Stabilizer Movement for shock/pulsation damping |
| Window | Laminated safety glass, Anti-glare and Anti-static treated |
| Temperature Limits | • Medium: +100 ∘C+100\text{ }^\circ\text{C}+100 ∘C max (Dry), +65 ∘C+65\text{ }^\circ\text{C}+65 ∘C max (Liquid filled) <br>• Ambient: −40⋯+60 ∘C-40 \dots +60\text{ }^\circ\text{C}−40⋯+60 ∘C (Dry), −20⋯+60 ∘C-20 \dots +60\text{ }^\circ\text{C}−20⋯+60 ∘C (Glycerine), −70 ∘C-70\text{ }^\circ\text{C}−70 ∘C (Low-temp Silicone) |
| Ingress Protection | IP66 |
| Pressure Ranges | 0…0.6 bar0 \dots 0.6\text{ bar}0…0.6 bar up to 0…2000 bar0 \dots 2000\text{ bar}0…2000 bar (0…10 psi0 \dots 10\text{ psi}0…10 psi up to 0…30,000 psi0 \dots 30,000\text{ psi}0…30,000 psi), Vacuum & Compound |
| Switch Contacts | Silver-Nickel contacts; Magnetic snap-action (1A/230VAC1\text{A} / 230\text{VAC}1A/230VAC) or Inductive (0.4A/220VAC0.4\text{A} / 220\text{VAC}0.4A/220VAC); up to 4 contacts |
| Permissible Pressure | • NS 63: Steady 75%75\%75%, Fluctuating 66%66\%66%, Short-time 100%100\%100% <br>• NS 100/160: Steady 100%100\%100%, Fluctuating 90%90\%90%, Short-time 130%130\%130% |
3. Standard Ordering Code Breakdown
Example: CP1 - 4 - T - 2 - L - S - M6 - AC - AT
CP1: Model Series (Fillable Contact Pressure Gauge)4: 100 mm100\text{ mm}100 mm (4′′4''4′′) Dial SizeT: Bottom Connection2: 1/2” NPT1/2\text{'' NPT}1/2” NPT ConnectionL: Liquid Filled / Fillable CaseS: 316L Stainless Steel Wetted PartsM6: Dual Normally Open (NO + NO) Magnetic ContactsAC: High Accuracy Class 0.5%AT: ATEX Explosion-Proof Certification
📧 Info@madecotech.com | 🌐 www.madecotech.com
