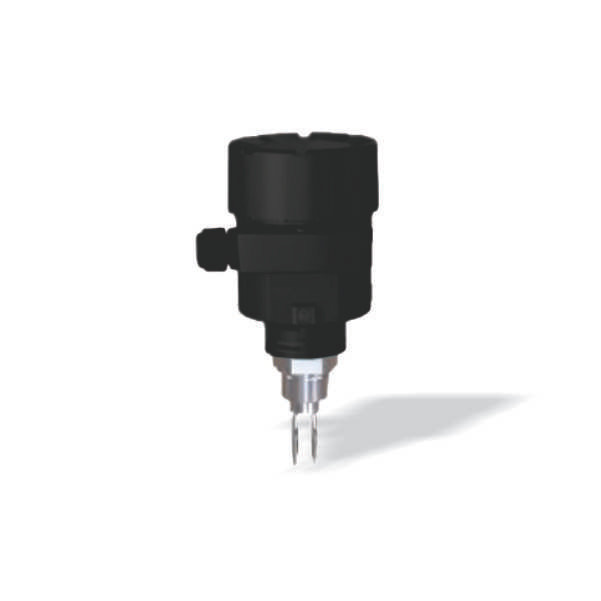

لول سوئیچ دیاپازونی (فورک) مایعات مدکو کانادا MDFL6 با بدنه آلومینیومی (طول ۱۶ سانتیمتر)
MADECO Canada Liquid Tuning Fork Level Switch MDFL6, Aluminium Housing (16cm Fork)
برند:مدکو - madeco
None
توضیحات
راهنمای فنی و دیتاشیت لول سوئیچ دیاپازونی مایعات سری MDFL6 — ساخت کمپانی MADECO کانادا

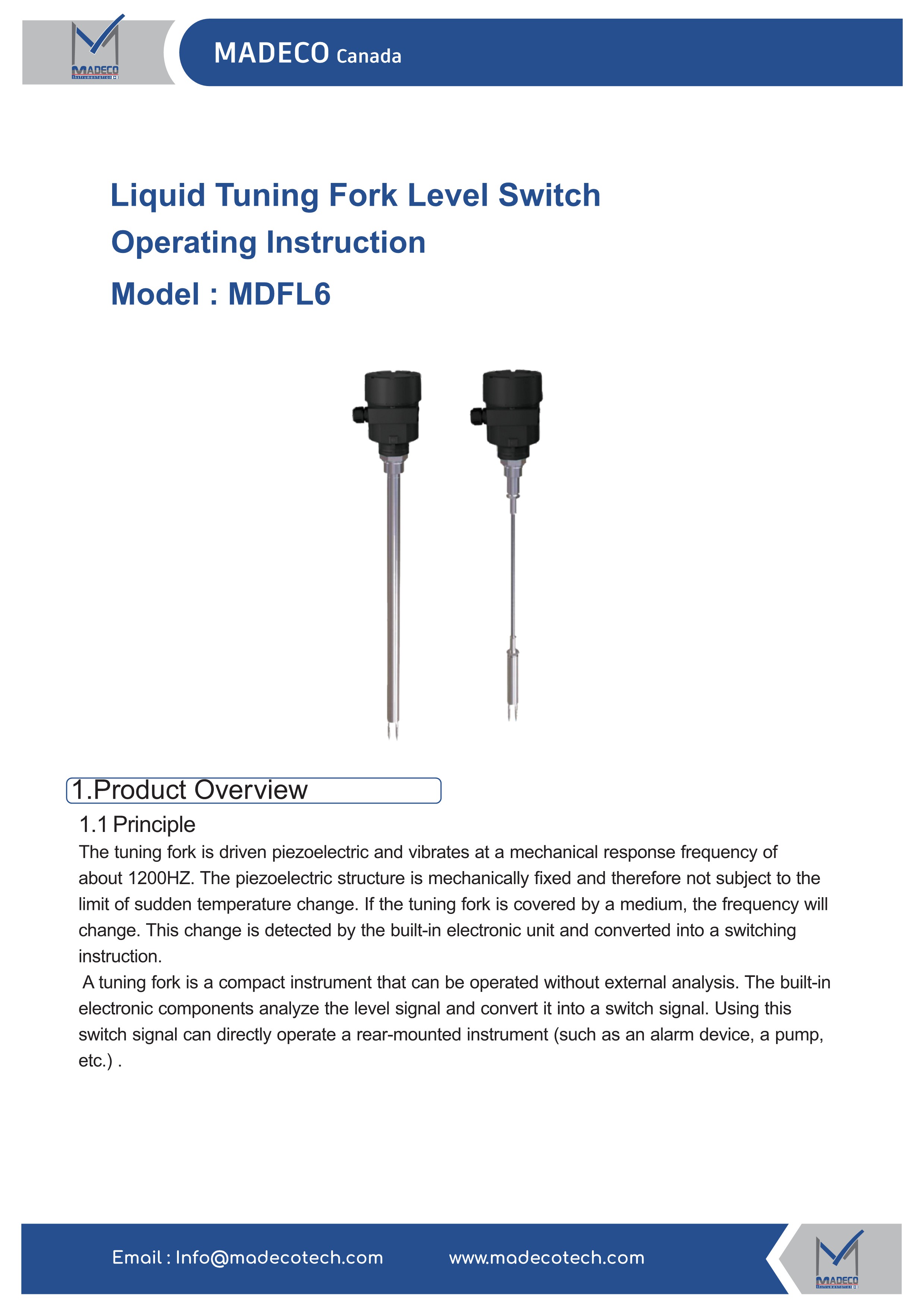

۱. معرفی و مکانیزم عملکرد (Product Overview & Working Principle)
لول سوئیچ ارتعاشی دیاپازونی (تویینینگ فورک) مایعات سری MDFL6 ساخت کمپانی MADECO کانادا، تجهیزی با دقت و قابلیت اطمینان بسیار بالا جهت کنترل، هشدار و سوئیچینگ سطح انواع مایعات در مخازن، پایپینگ و خطوط فرآیندی است.
مکانیزم کارکرد (Operating Principle):
- تحریک پیزوالکتریک (Piezoelectric Drive): شاخک‌های دیاپازون توسط یک المان پیزوالکتریک در فرکانس تشدید طبیعی خود (حدود 1200 Hz1200\text{ Hz}1200 Hz) به نوسان درمی‌آیند. ساختار المان به صورت مکانیکی ثابت شده و در اثر تغییرات ناگهانی دما دچار افت فرکانس یا خطا نمی‌شود.
- تشخیص سطح و تبدیل سیگنال: با پوشیده شدن شاخک‌های دیاپازون توسط سیال، فرکانس ارتعاش تغییر می‌یابد. واحد الکترونیکی هوشمند داخلی این تغییر فرکانس را بلافاصله شناسایی کرده و به سیگنال سوئیچینگ الکتریکی (رله، دو سیمه جریانی یا PNP) تبدیل می‌کند تا تجهیزات جانبی نظیر آلارم، پمپ یا شیرهای کنترلی فعال شوند.
۲. ویژگی‌های برجسته و کاربردهای صنعتی (Key Features & Applications)
ویژگی‌های شاخص (Special Features):
- عدم حساسیت به متغیرهای سیال: عملکرد سنسور کاملاً مستقل از ثابت دی‌الکتریک سیال (Dielectric Constant)، بخارات، حباب‌های هوا، جریان‌های گردابی (Eddy Currents) و کف سطحی است.
- پایداری مکانیکی و ضد لرزش: مقاوم در برابر لرزش‌های خارجی شدید خطوط، مواد چسبنده و نوسانات محیطی.
- محدوده دمایی و فشاری وسیع: عملکرد از −50 ∘C-50\text{ }^\circ\text{C}−50 ∘C تا +250 ∘C+250\text{ }^\circ\text{C}+250 ∘C و تحمل فشار فرآیند تا 6.4 MPa6.4\text{ MPa}6.4 MPa (64 bar64\text{ bar}64 bar).
- ایمنی بالا و استانداردهای بین‌المللی: دارای گواهینامه ضدانفجار Exd IIC T6 Gb و استانداردهای معتبر دریایی DNV و ABS (انجمن کشتیرانی آمریکا).

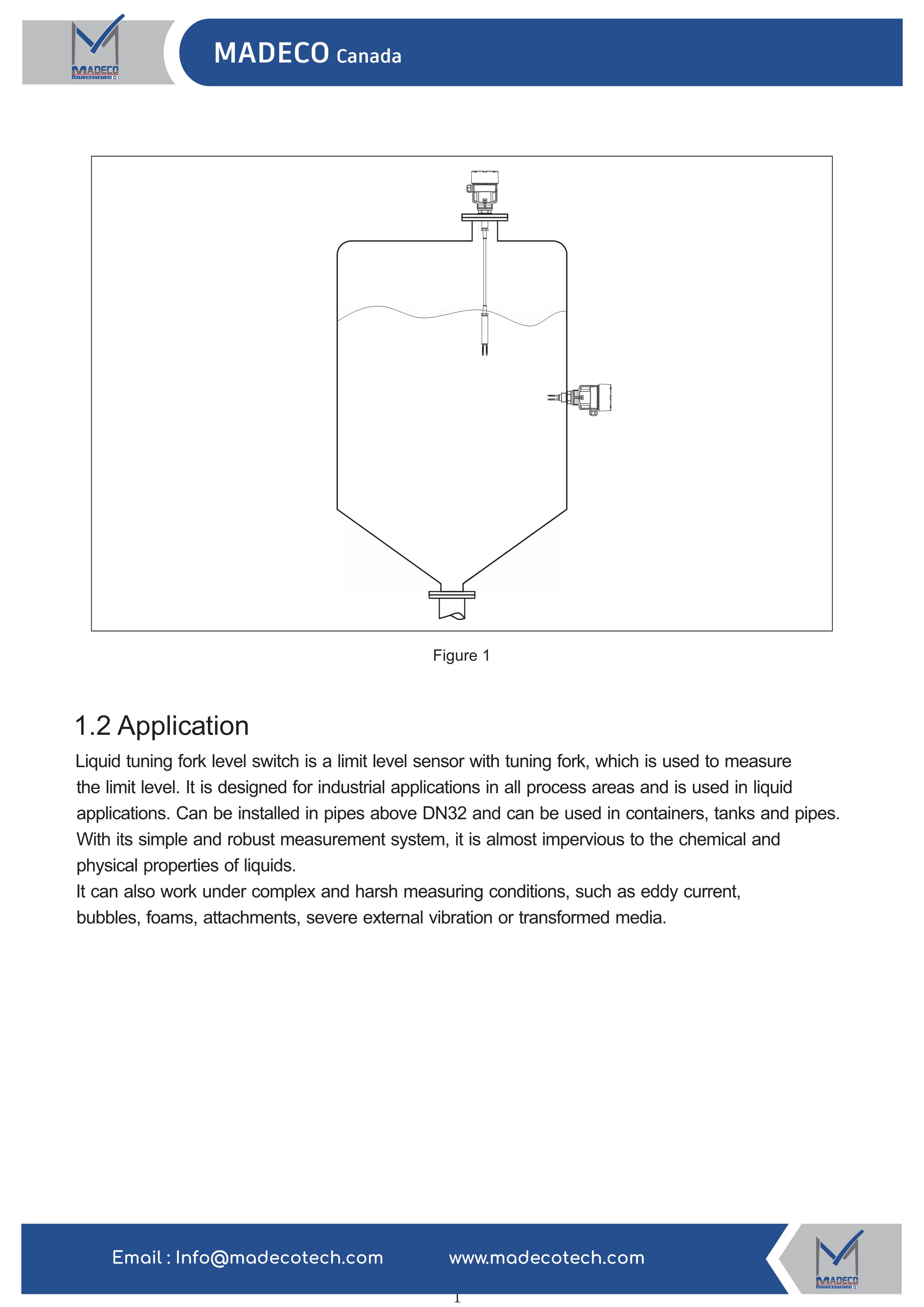

کاربردهای صنعتی (Applications):
- مخازن ذخیره، فرآیندی، تانک‌های تحت فشار و لوله‌ها (از سایز DN32\text{DN32}DN32 به بالا).
- صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها و سکوهای دریایی.
- صنایع دارویی، غذایی و بهداشتی، شیمیایی، رنگ و رزین و تصفیه آب و فاضلاب.

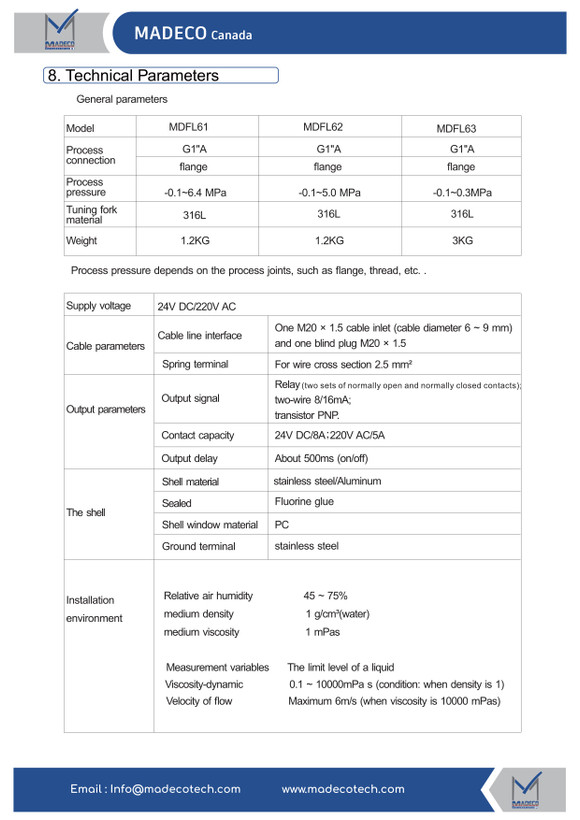

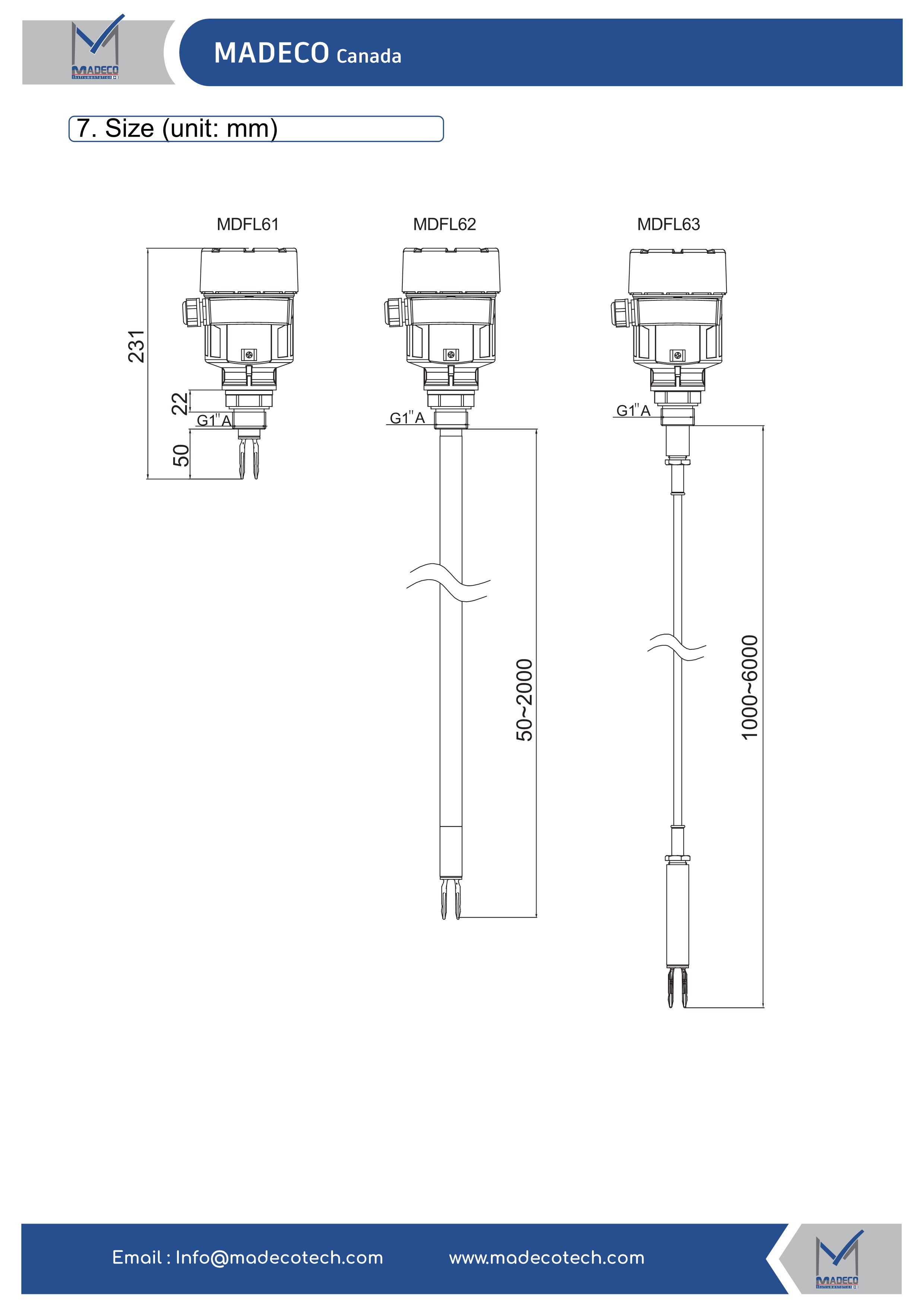

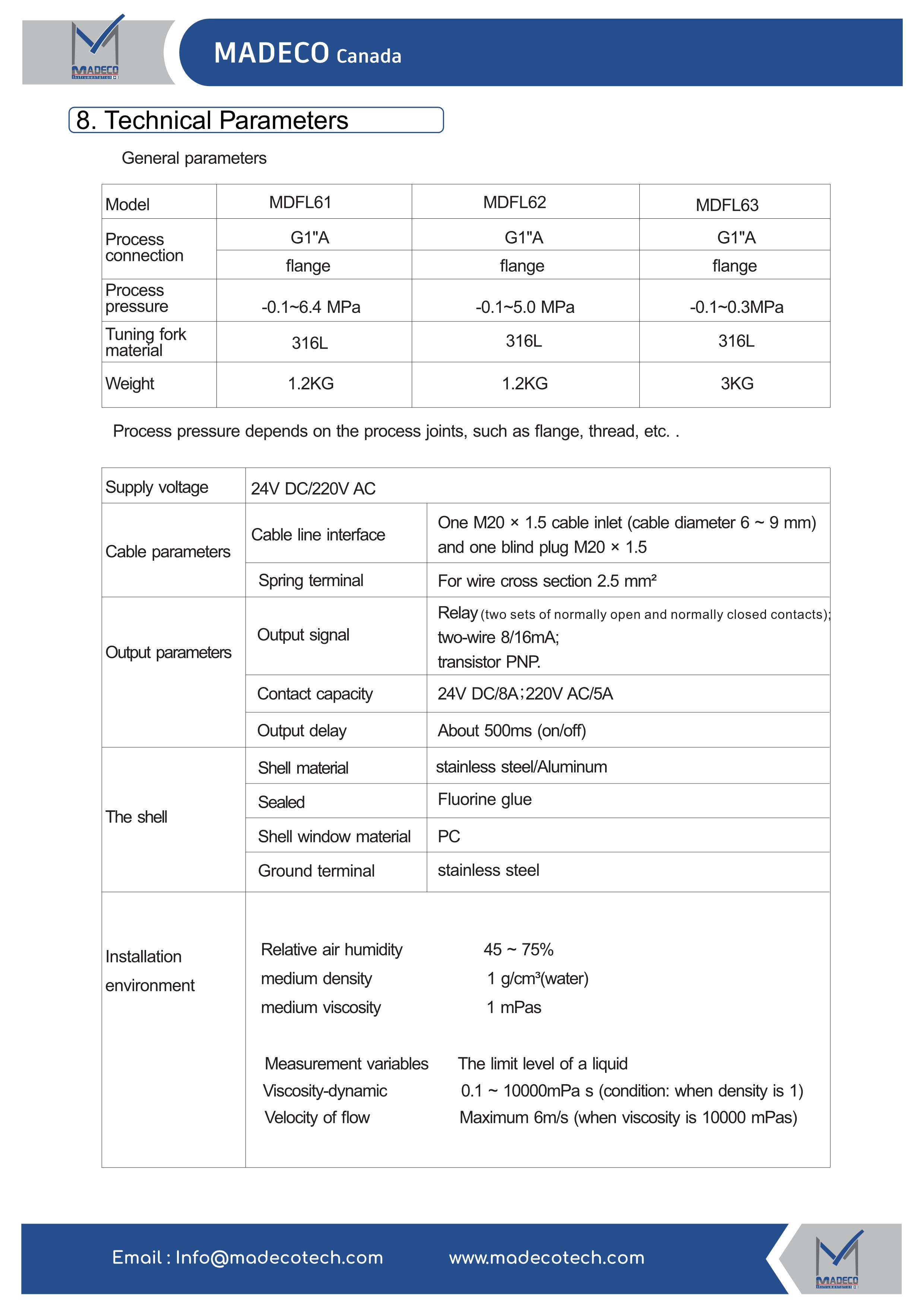

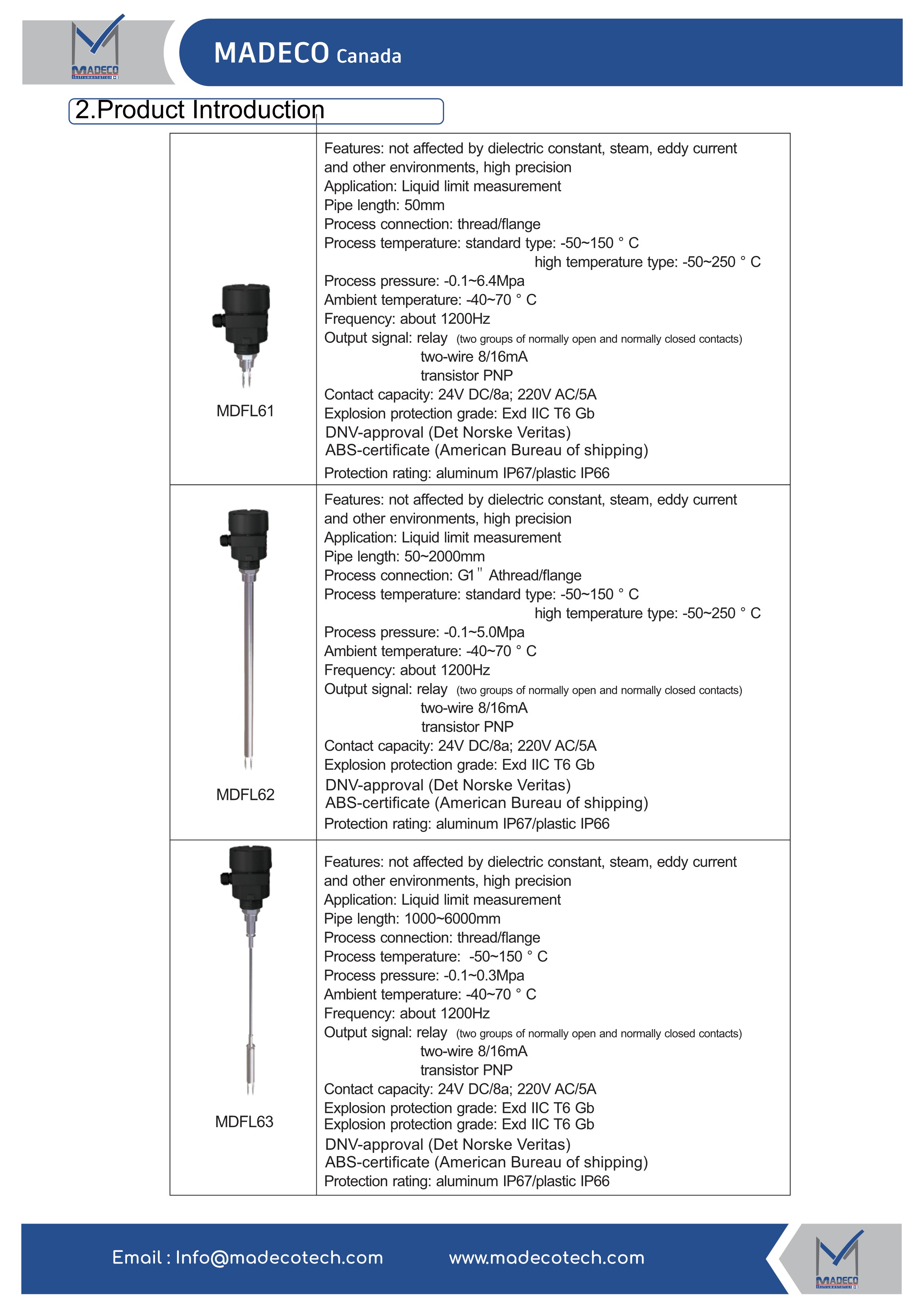

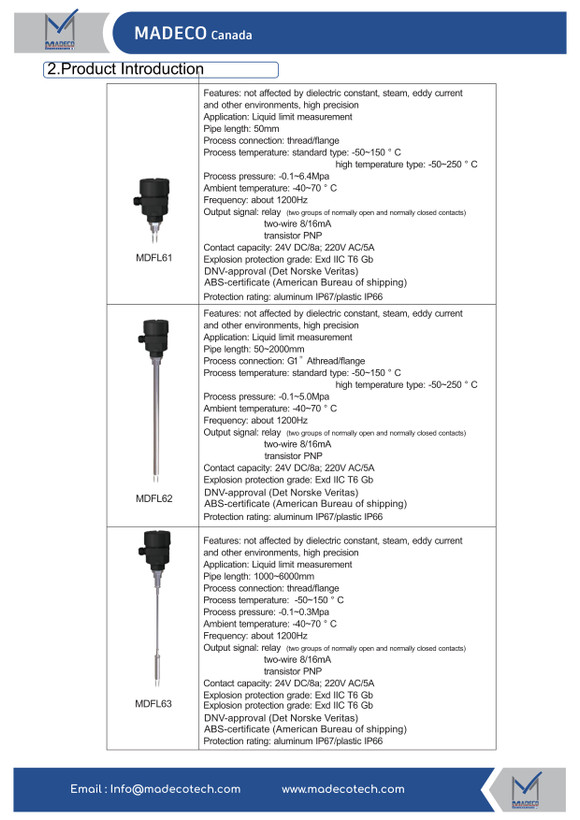

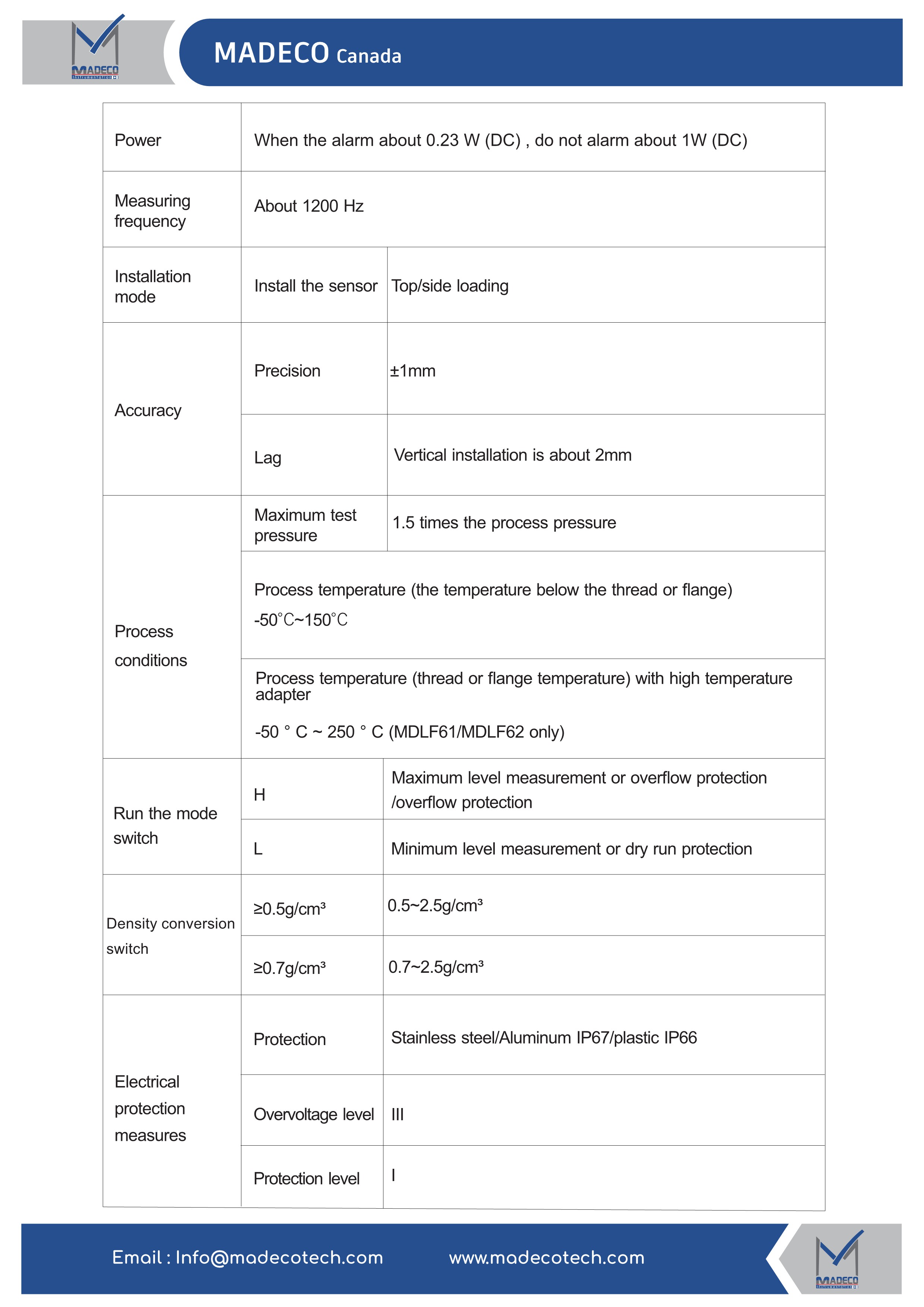

۳. معرفی زیرمجموعه‌ها و مشخصات فنی مدل‌ها (Model Comparison)
کمپانی MADECO سری MDFL6 را در سه مدل ساختاری جهت پوشش تمامی نیازهای فرآیندی طراحی کرده است:
| مدل تجهیز | MDFL61 (مدل فشرده / کامپکت) | MDFL62 (مدل پایپ بلند / Extension Tube) | MDFL63 (مدل آویز کابلی / Cable Extension) |
|---|---|---|---|
| تصویر ساختاری | شاخک فشرده با طول ثابت | ساقه میله‌ای استنلس استیل | ساقه متصل به کابل منعطف |
| طول بخش غوطه‌ور (Pipe Length) | 50 mm50\text{ mm}50 mm (طول سنسور استاندارد) | 50∼2000 mm50 \sim 2000\text{ mm}50∼2000 mm (قابل سفارش) | 1000∼6000 mm1000 \sim 6000\text{ mm}1000∼6000 mm (قابل سفارش) |

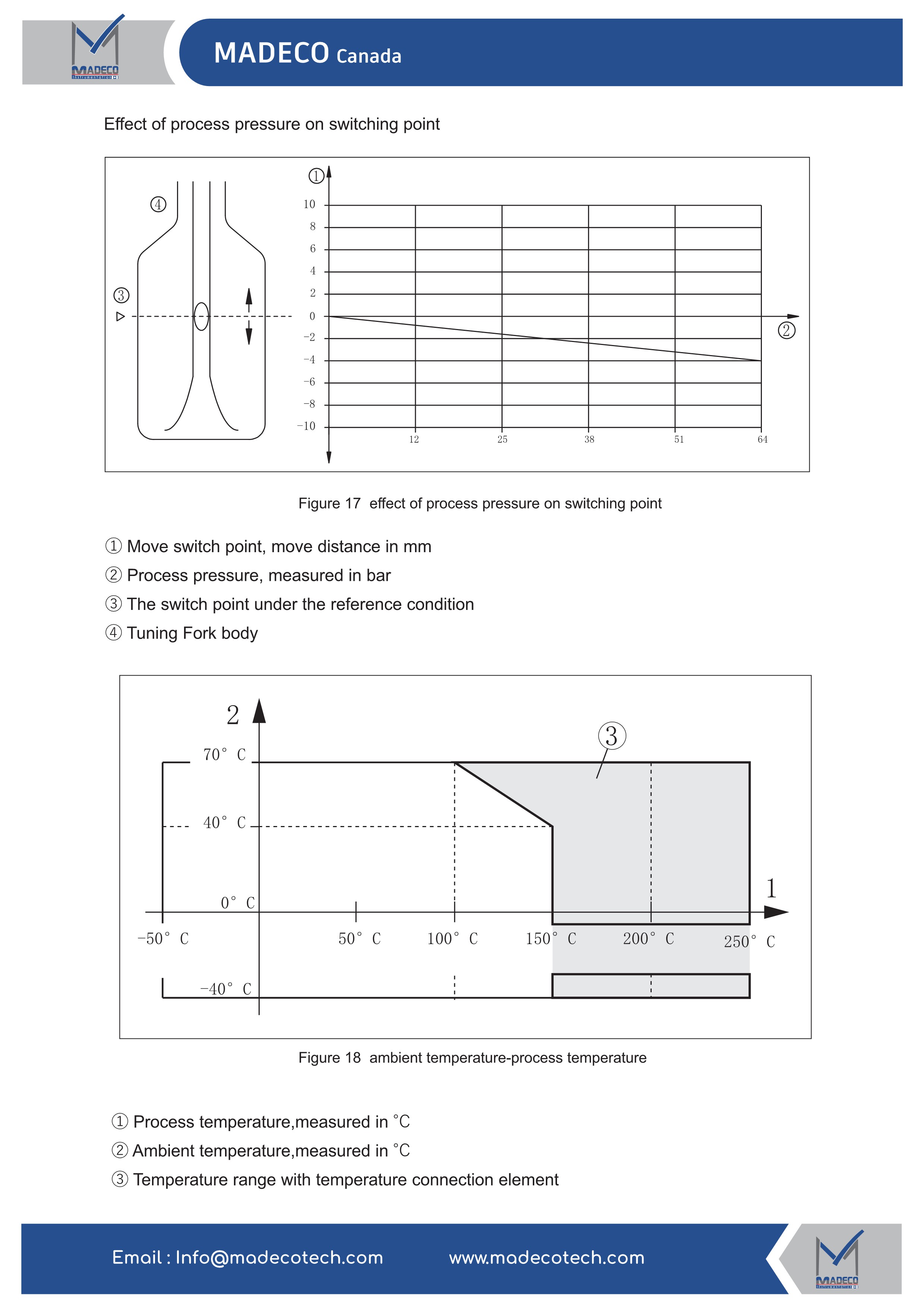

| فشار کاری فرآیند (Process Pressure) | −0.1∼6.4 MPa-0.1 \sim 6.4\text{ MPa}−0.1∼6.4 MPa (−1∼64 bar-1 \sim 64\text{ bar}−1∼64 bar) | −0.1∼5.0 MPa-0.1 \sim 5.0\text{ MPa}−0.1∼5.0 MPa (−1∼50 bar-1 \sim 50\text{ bar}−1∼50 bar) | −0.1∼0.3 MPa-0.1 \sim 0.3\text{ MPa}−0.1∼0.3 MPa (−1∼3 bar-1 \sim 3\text{ bar}−1∼3 bar) |
| دمای فرآیندی (Process Temp.) | • استاندارد: −50⋯+150 ∘C-50 \dots +150\text{ }^\circ\text{C}−50⋯+150 ∘C <br> • دمای بالا (High Temp): −50⋯+250 ∘C-50 \dots +250\text{ }^\circ\text{C}−50⋯+250 ∘C | • استاندارد: −50⋯+150 ∘C-50 \dots +150\text{ }^\circ\text{C}−50⋯+150 ∘C <br> • دمای بالا (High Temp): −50⋯+250 ∘C-50 \dots +250\text{ }^\circ\text{C}−50⋯+250 ∘C | −50⋯+150 ∘C-50 \dots +150\text{ }^\circ\text{C}−50⋯+150 ∘C |
| نوع اتصال مکانیکی (Process Connection) | رزوه‌ای یا فلنجی | رزوه G1” A\text{G1'' A}G1” A یا فلنجی | رزوه‌ای یا فلنجی |
| فرکانس کاری دیاپازون | حدود 1200 Hz1200\text{ Hz}1200 Hz | حدود 1200 Hz1200\text{ Hz}1200 Hz | حدود 1200 Hz1200\text{ Hz}1200 Hz |
| دمای محیطی کاری | −40⋯+70 ∘C-40 \dots +70\text{ }^\circ\text{C}−40⋯+70 ∘C | −40⋯+70 ∘C-40 \dots +70\text{ }^\circ\text{C}−40⋯+70 ∘C | −40⋯+70 ∘C-40 \dots +70\text{ }^\circ\text{C}−40⋯+70 ∘C |

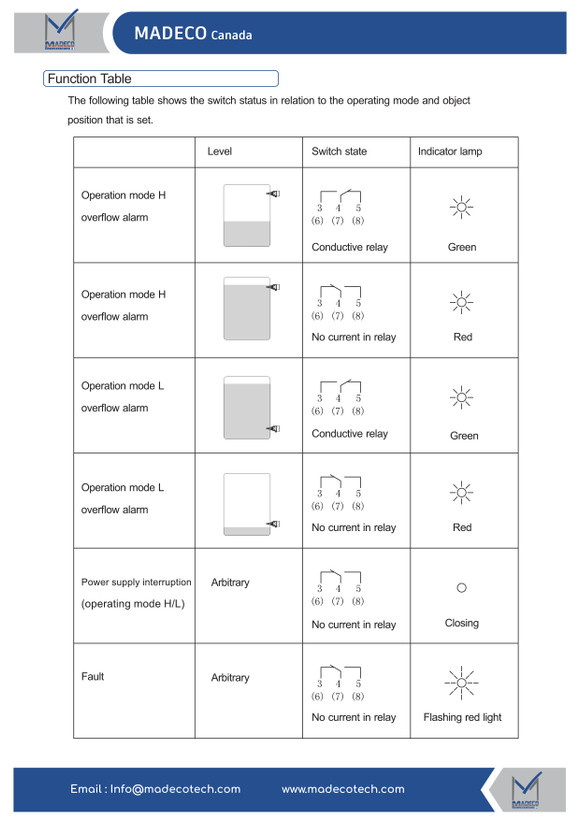

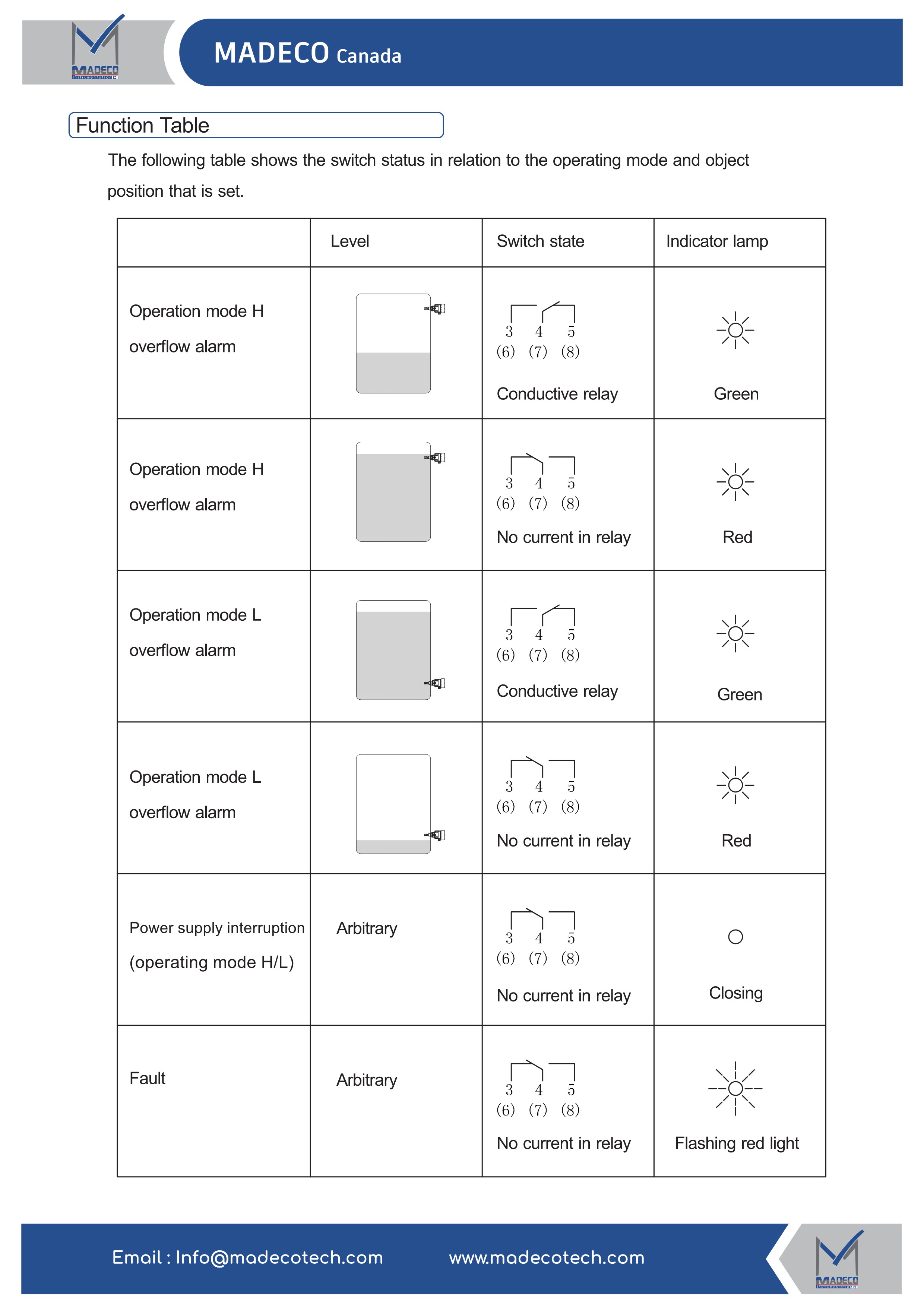

| انواع سیگنال خروجی (Output Signals) | • رله الکترومکانیکی: ۲ کنتاکت باز و بسته مجزا (2 sets of NO/NC) <br> • خروجی دو سیمه: 8/16 mA8/16\text{ mA}8/16 mA <br> • خروجی ترانزیستوری: PNP | ||
| ظرفیت کنتاکت رله (Contact Capacity) | 24 VDC / 8A24\text{ VDC / 8A}24 VDC / 8A و 220 VAC / 5A220\text{ VAC / 5A}220 VAC / 5A | ||
| درجه حفاظت ضدانفجار | Exd IIC T6 Gb | ||
| سرتیفیکیت‌های دریایی | DNV-approval (Det Norske Veritas) & ABS-certificate (American Bureau of Shipping) | ||
| درجه حفاظت فیزیکی (Protection) | محفظه آلومینیومی: IP67 | محفظه پلاستیکی فشرده: IP66 |
۴. اصول و الزامات نصب مکانیکی (Installation Guidelines)

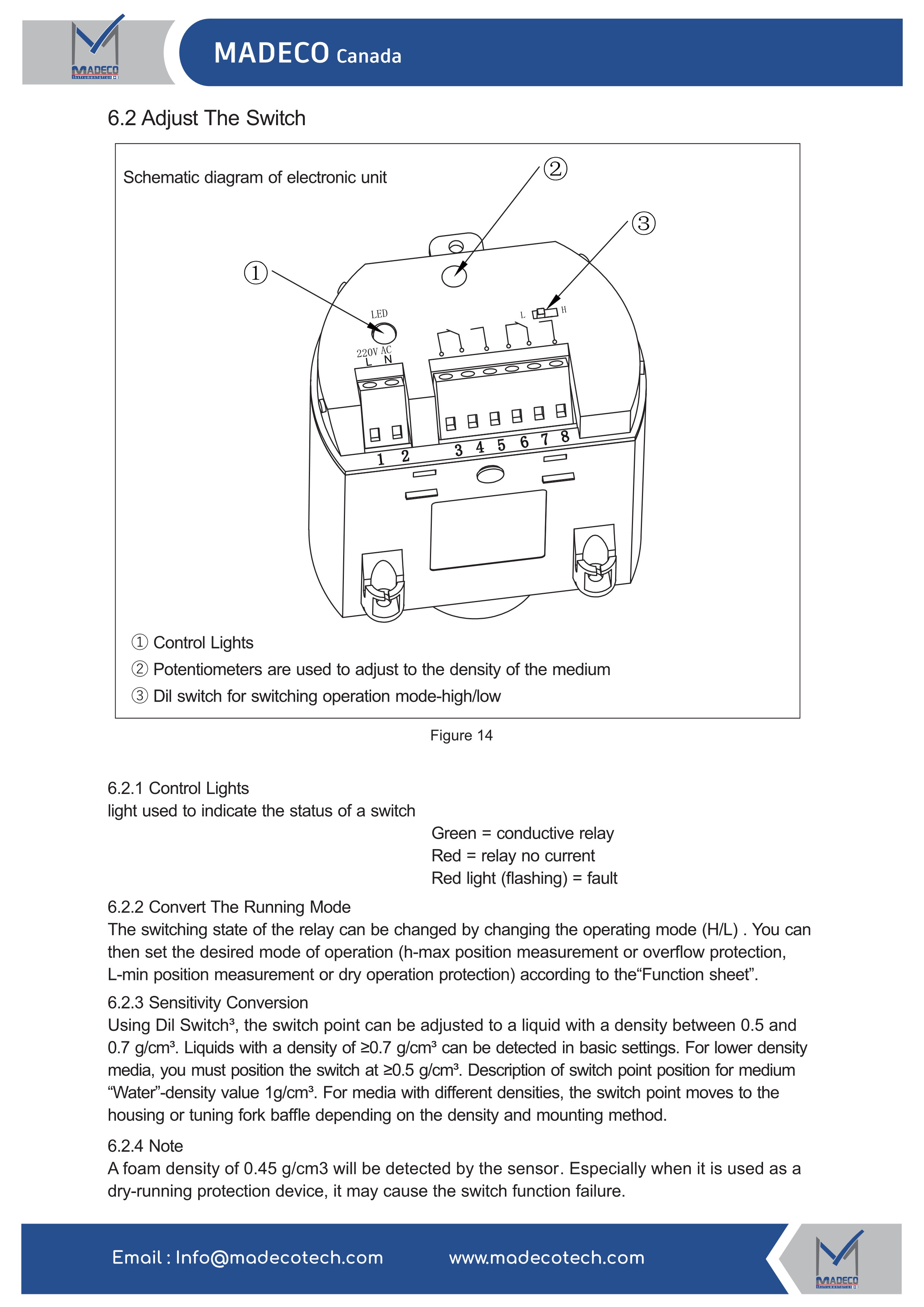

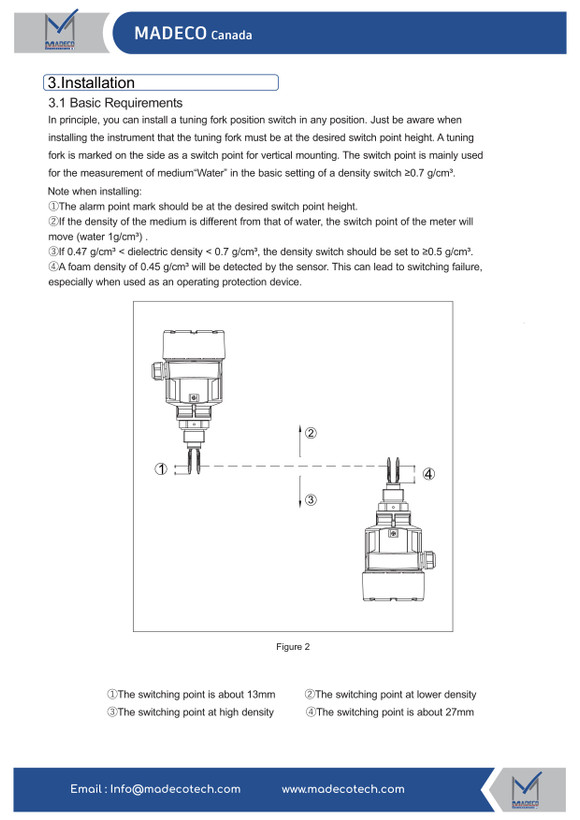

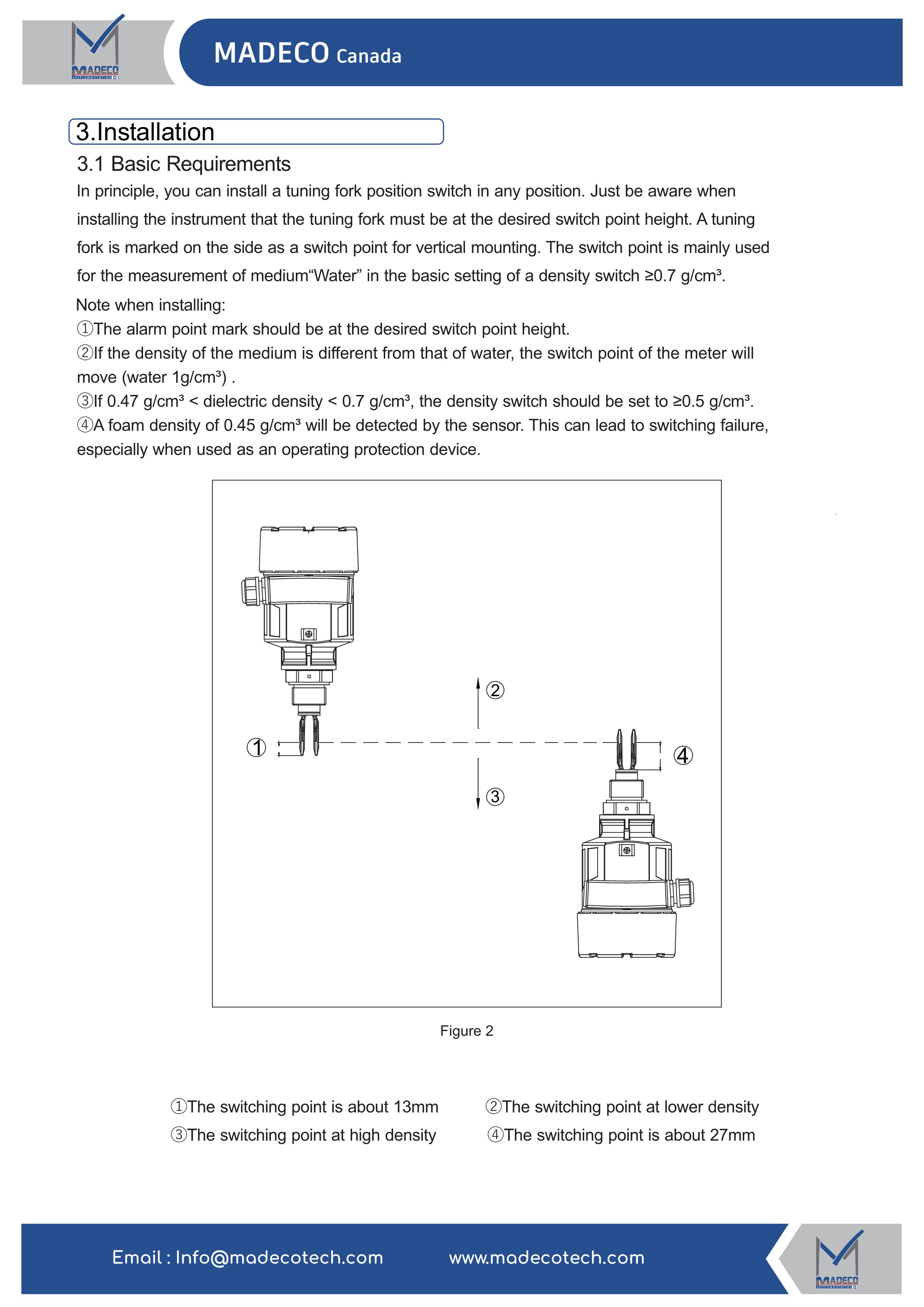

۴.۱ موقعیت نقطه سوئیچ (Switching Point):
- نقطه سوئیچینگ برای سیال پایه آب (با چگالی ≥0.7 g/cm3\ge 0.7\text{ g/cm}^3≥0.7 g/cm3) بر روی دیاپازون نشانه‌گذاری شده است.
- در نصب عمودی از بالا: نقطه سوئیچ حدود 13 mm13\text{ mm}13 mm از نوک شاخک است.
- در نصب عمودی از پایین: نقطه سوئیچ حدود 27 mm27\text{ mm}27 mm از نوک شاخک است.

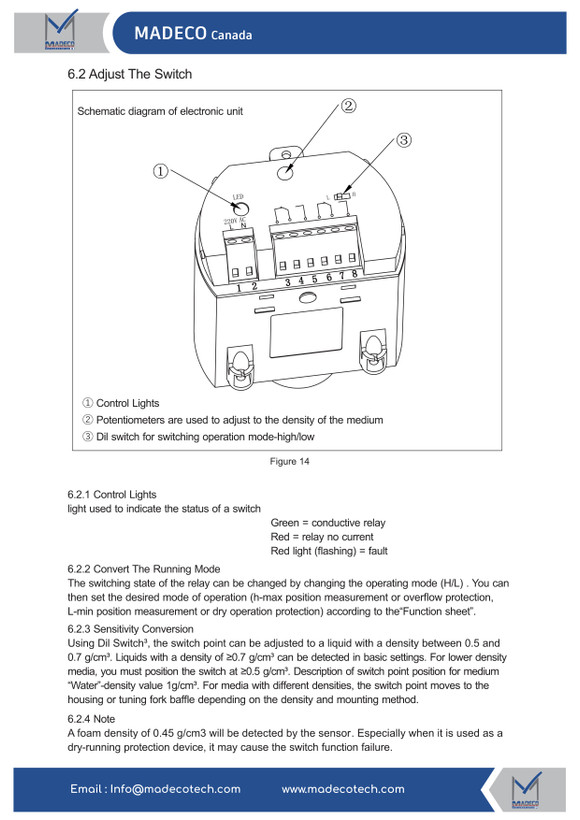

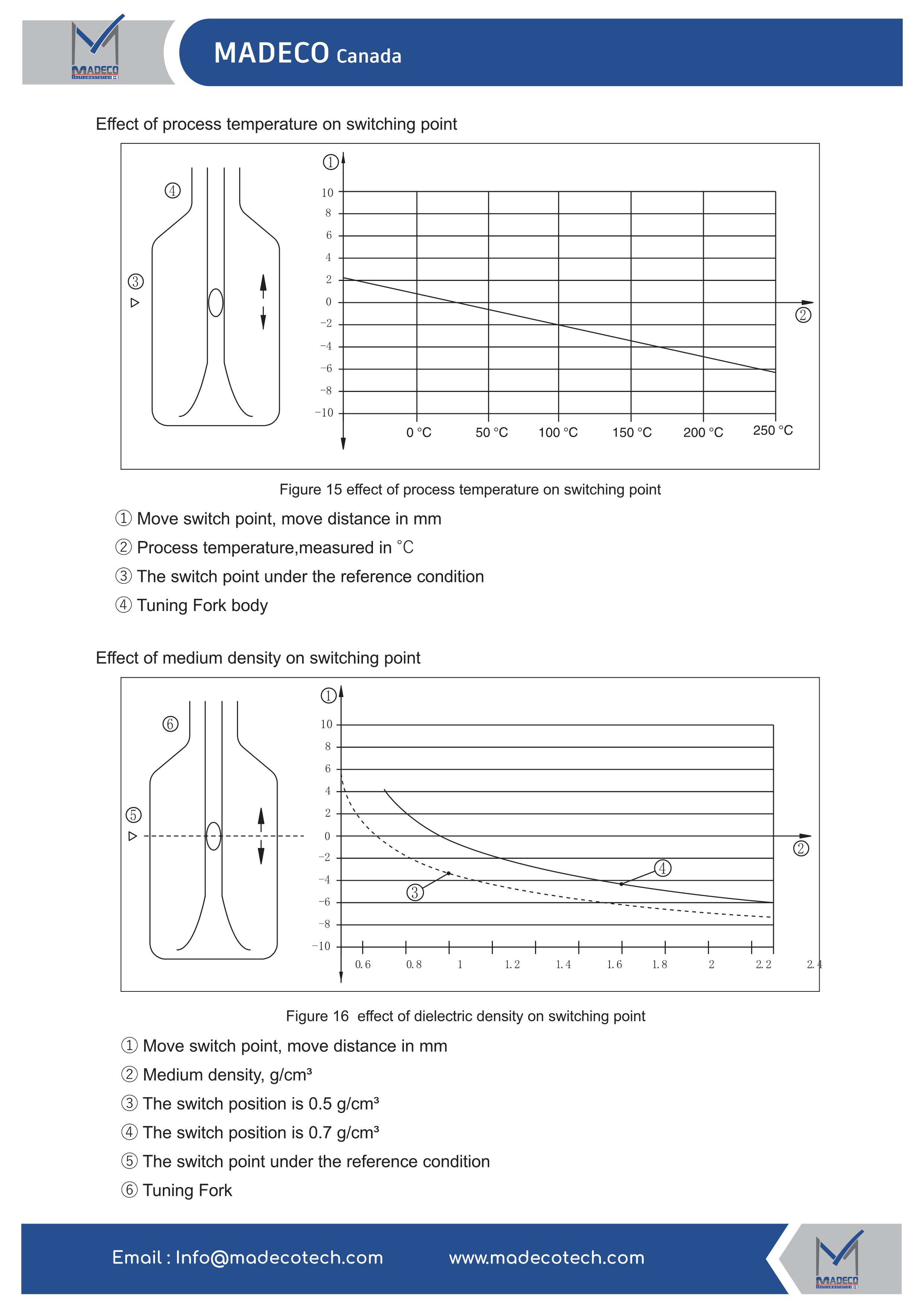

- در سیالات با چگالی پایین‌تر (0.47∼0.7 g/cm30.47 \sim 0.7\text{ g/cm}^30.47∼0.7 g/cm3)، تنظیمات حساسیت سنسور باید بر روی ≥0.5 g/cm3\ge 0.5\text{ g/cm}^3≥0.5 g/cm3 تنظیم شود. (کف با چگالی 0.45 g/cm30.45\text{ g/cm}^30.45 g/cm3 توسط سنسور تشخیص داده شده و از تریگر کاذب جلوگیری می‌گردد).
text
نصب عمودی از بالا (Top Mounted) نصب عمودی از پایین (Bottom Mounted) │ ▲ ▼ │ [ 13 mm Switch Point ] [ 27 mm Switch Point ] ▲ │ │ ▼ (تغییر موقعیت با چگالی پایین) (تغییر موقعیت با چگالی بالا)

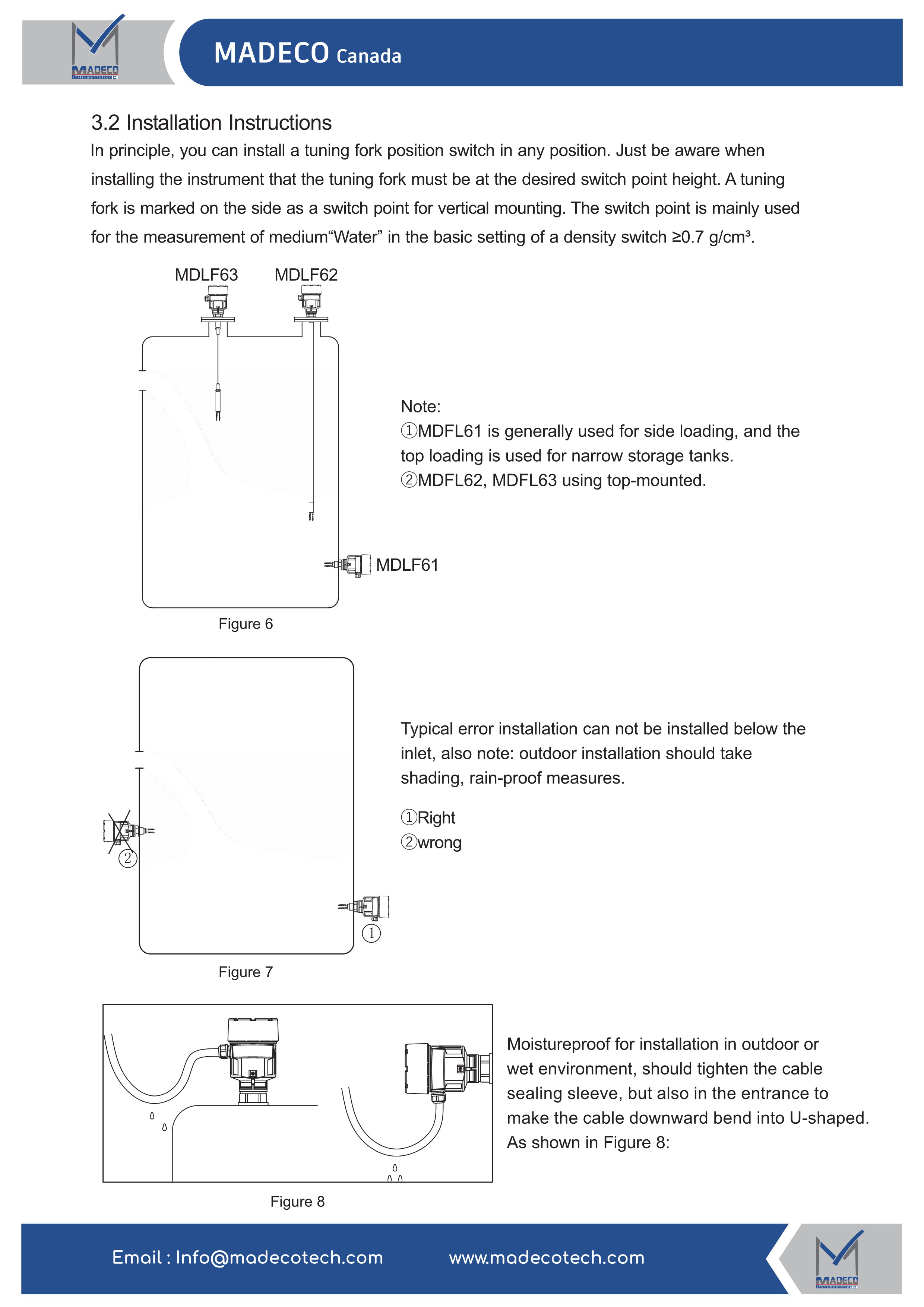

۴.۲ نکات کلیدی جانمایی روی مخازن و پایپ‌ها:

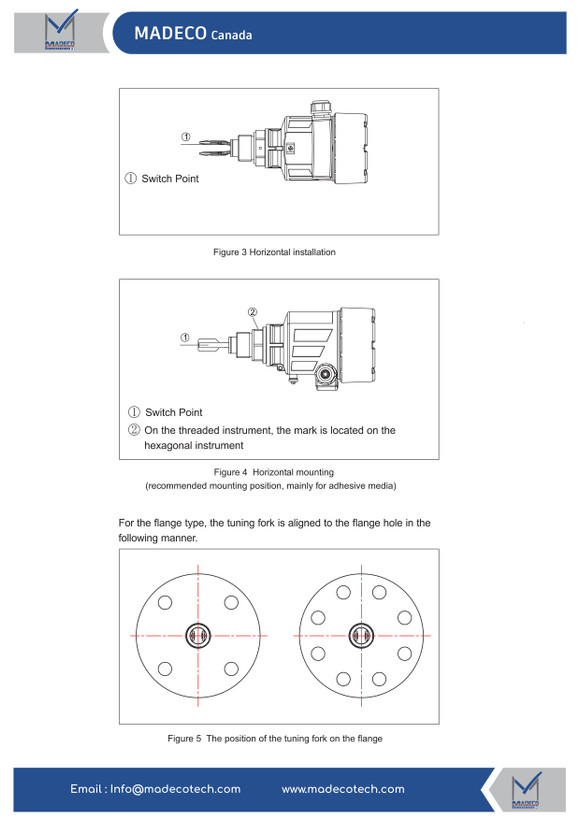

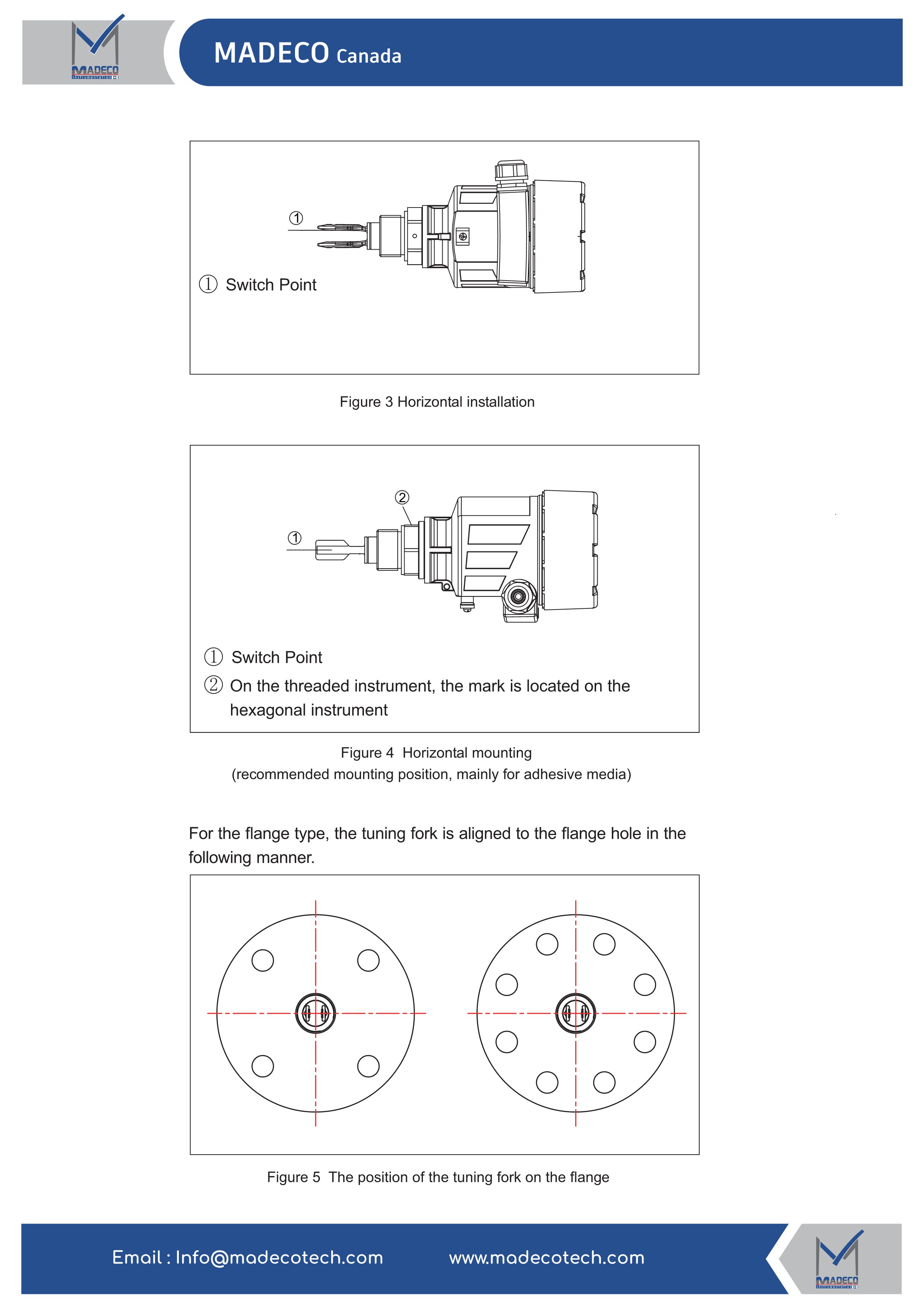

- نصب افقی (Horizontal Side Mounting):
- مدل MDFL61 معمولاً در دیواره جانبی مخازن نصب می‌شود.
- جهت جلوگیری از رسوب‌گیری سیالات ویسکوز و چسبنده، سطح مقطع شاخک‌ها باید به صورت کاملاً عمودی نسبت به افق قرار گیرد. (علامت نشانه‌گذاری روی مهره شش‌وجهی تجهیز، موقعیت زاویه شاخک را مشخص می‌کند).
- در اتصالات فلنجی، شاخک‌ها باید در امتداد سوراخ‌های فلنج تراز شوند.
- نصب عمودی از سقف (Top Mounting):
- مدل‌های لوله‌دار MDFL62 و کابل‌دار MDFL63 به صورت عمودی از بالای مخزن نصب می‌شوند.
- پرهیز از نصب زیر ورودی سیال: تجهیز نباید مستقیماً در زیر مسیر ریزش یا ورودی مایع به مخزن نصب گردد.
- جریان سیال داخل لوله: در صورت نصب درون پایپ، صفحه دیاپازون باید موازی با جهت جریان مایع تنظیم شود تا حداقل مقاومت هیدرولیکی را ایجاد کند.
۵. الزامات اتصال الکتریکی و آب‌بندی (Electrical Connection & IP67 Sealing)

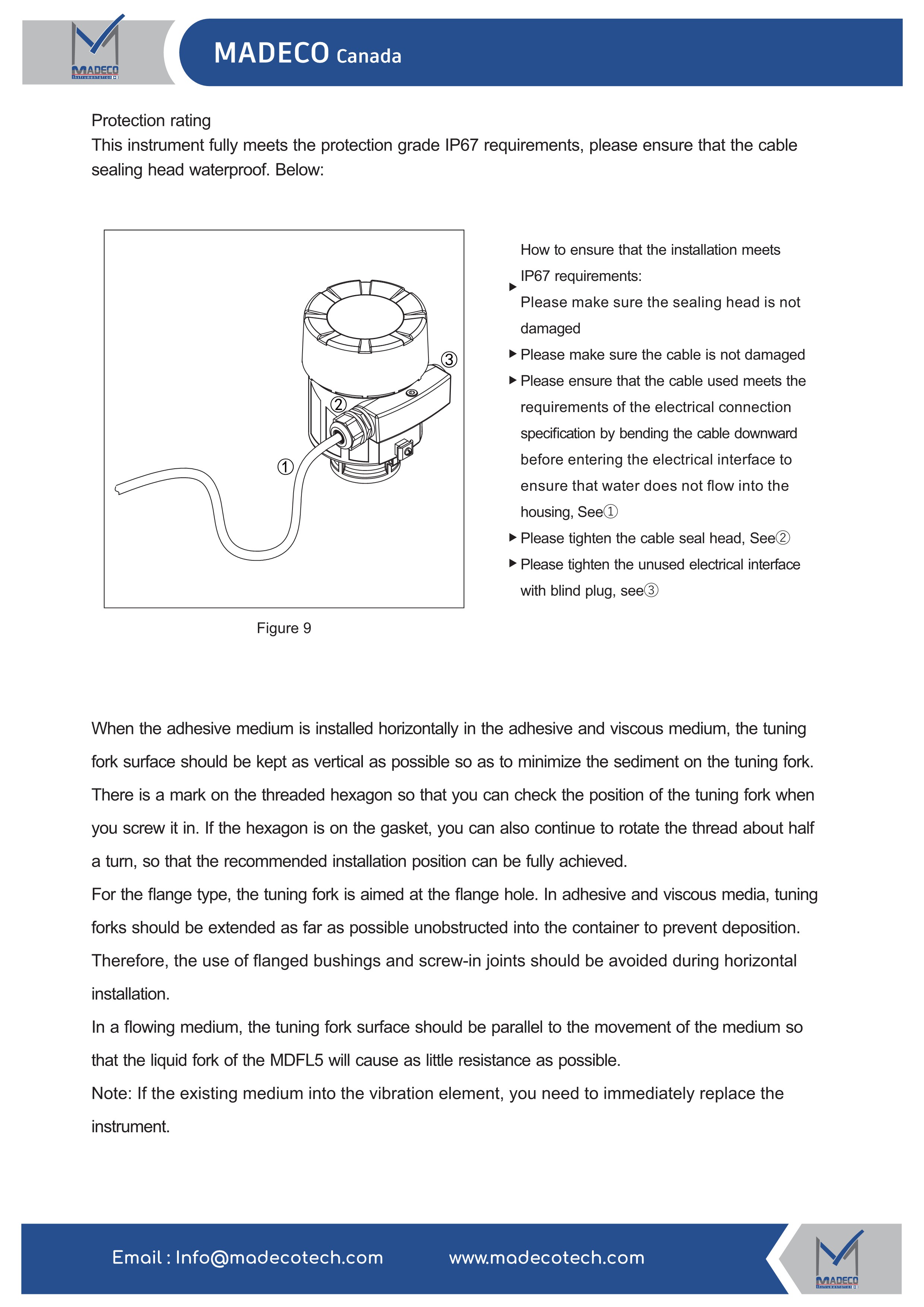

۵.۱ الزامات کابل و آب‌بندی محیطی (Weatherproofing):
- خم کابل به‌صورت U-Shape: کابل ورودی به گلند حتماً باید دارای یک لوپ/خم به سمت پایین (U-shaped bend) باشد تا از هدایت قطرات باران و رطوبت به درون محفظه گلند جلوگیری شود.
- سایز کابل: استفاده از کابل‌های گرد با قطر استاندارد 6∼9 mm6 \sim 9\text{ mm}6∼9 mm.
- در محیط‌های با نویز فرکانسی بالا، استفاده از کابل شیلددار و اتصال شیلد به ارت الزامی است.
- درپوش‌های رزوه کور (Blind Plug) بر روی خروجی‌های کاندوئیت بدون استفاده باید کاملاً محکم و آب‌بندی شوند.

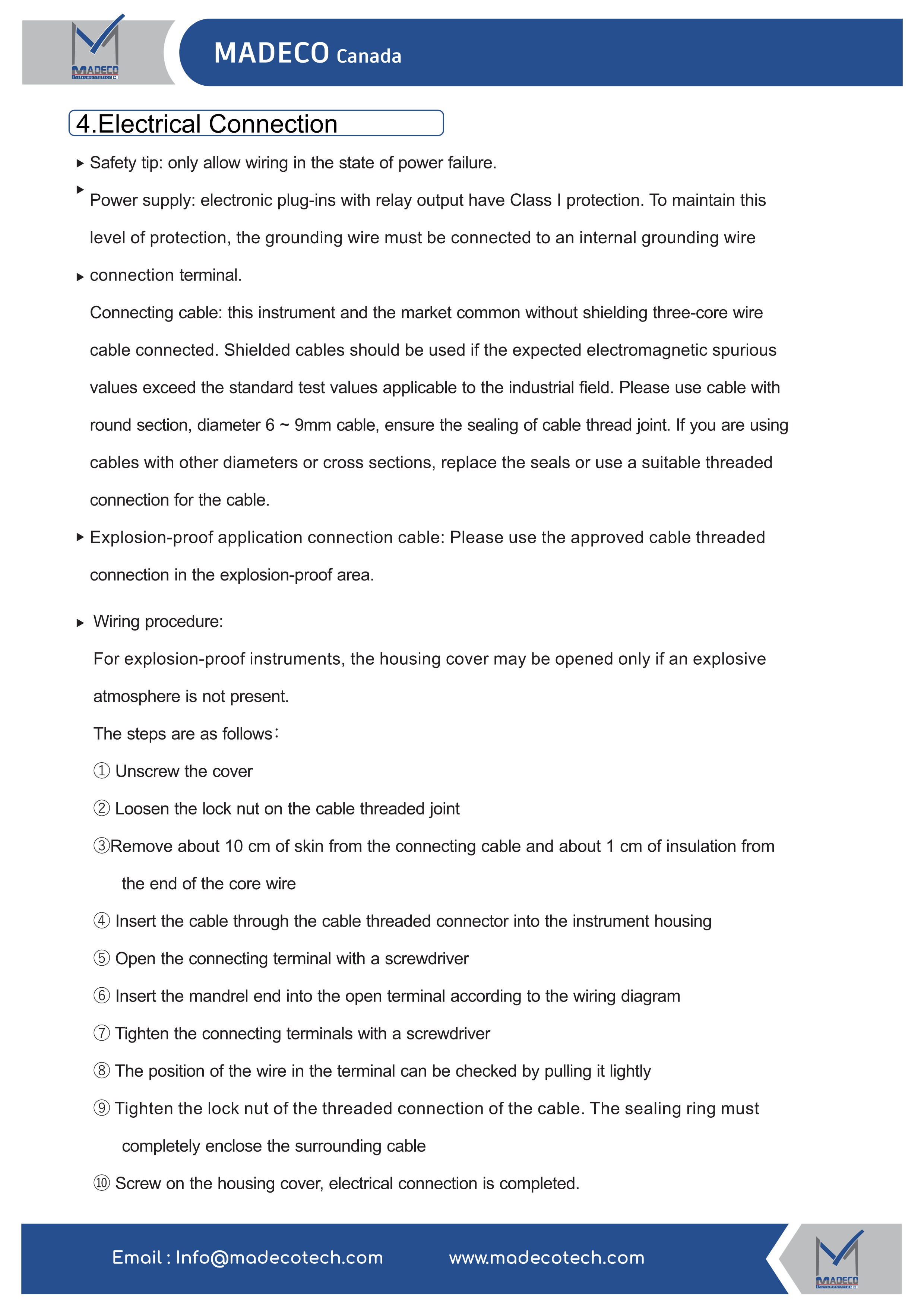

۵.۲ مراحل سیم‌بندی ایمن:
- قطع کامل تغذیه برق مدار پیش از باز کردن درب تجهیز.
- باز کردن درب محفظه و شل نمودن مهره قفل‌کننده گلند کابل.
- برداشتن حدود 10 cm10\text{ cm}10 cm از روکش خارجی و 1 cm1\text{ cm}1 cm از عایق سیم‌ها.

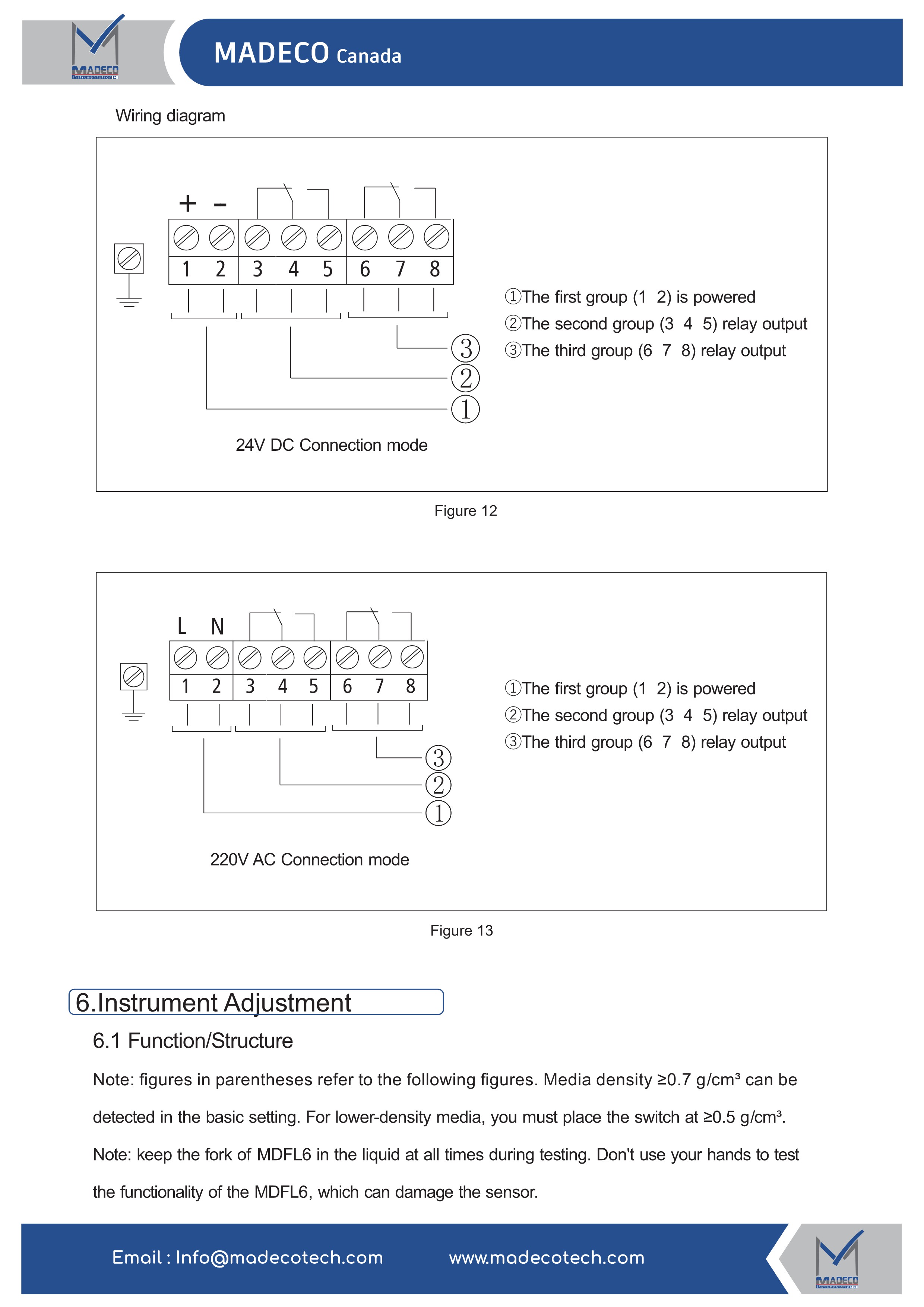

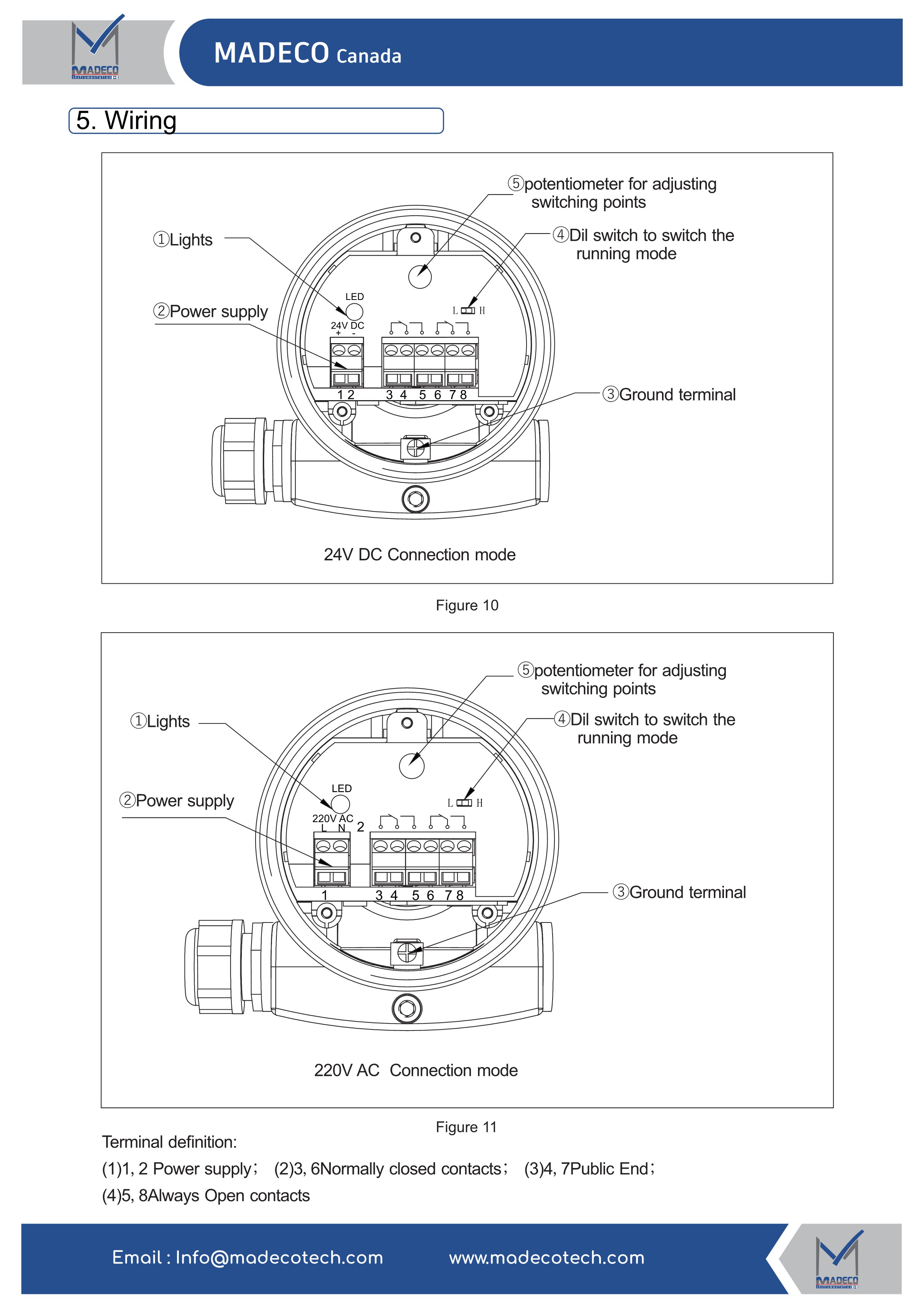

- هدایت کابل به داخل ترمینال و اتصال به پایه‌ها طبق دیاگرام سیم‌بندی رله/ترانزیستور.
- سفت کردن ترمینال‌ها، اطمینان از صحت اتصال با کشش ملایم و بستن نهایی گلند و درب هوزینگ.
جریان مایع تنظیم شود تا حداقل مقاومت هیدرولیکی را ایجاد کند.
۵. الزامات اتصال الکتریکی و آب‌بندی (Electrical Connection & IP67 Sealing)
۵.۱ الزامات کابل و آب‌بندی محیطی (Weatherproofing):
- خم کابل به‌صورت U-Shape: کابل ورودی به گلند حتماً باید دارای یک لوپ/خم به سمت پایین (U-shaped bend) باشد تا از هدایت قطرات باران و رطوبت به درون محفظه گلند جلوگیری شود.
- سایز کابل: استفاده از کابل‌های گرد با قطر استاندارد 6∼9 mm6 \sim 9\text{ mm}6∼9 mm.
- در محیط‌های با نویز فرکانسی بالا، استفاده از کابل شیلددار و اتصال شیلد به ارت الزامی است.
- درپوش‌های رزوه کور (Blind Plug) بر روی خروجی‌های کاندوئیت بدون استفاده باید کاملاً محکم و آب‌بندی شوند.
۵.۲ مراحل سیم‌بندی ایمن:
- قطع کامل تغذیه برق مدار پیش از باز کردن درب تجهیز.
- باز کردن درب محفظه و شل نمودن مهره قفل‌کننده گلند کابل.
- برداشتن حدود 10 cm10\text{ cm}10 cm از روکش خارجی و 1 cm1\text{ cm}1 cm از عایق سیم‌ها.
- هدایت کابل به داخل ترمینال و اتصال به پایه‌ها طبق دیاگرام سیم‌بندی رله/ترانزیستور.
- سفت کردن ترمینال‌ها، اطمینان از صحت اتصال با کشش ملایم و بستن نهایی گلند و درب هوزینگ.
MADECO Canada — Liquid Tuning Fork Level Switch Model MDFL6 (English Datasheet)
1. Overview & Operating Principle
The MDFL6 Series by MADECO Canada is a high-reliability vibrating tuning fork level switch designed for point level detection in liquids across diverse industrial process conditions.
- **Piezoelectric Drive Mechanism50\text{ }^\circ\text{C}$ |
| Resonance Frequency | ≈1200 Hz\approx 1200\text{ Hz}≈1200 Hz | ≈1200 Hz\approx 1200\text{ Hz}≈1200 Hz | ≈1200 Hz\approx 1200\text{ Hz}≈1200 Hz |
| Ambient Temperature | −40⋯+70 ∘C-40 \dots +70\text{ }^\circ\text{C}−40⋯+70 ∘C | −40⋯+70 ∘C-40 \dots +70\text{ }^\circ\text{C}−40⋯+70 ∘C | −40⋯+70 ∘C-40 \dots +70\text{ }^\circ\text{C}−40⋯+70 ∘C |
| Process Connections | Threaded / Flanged | Threaded (G1” A\text{G1'' A}G1” A) / Flanged | Threaded / Flanged |
| Output Signals | • Electromechanical Relay (Two sets NO/NC, 24VDC/8A, 220VAC/5A) <br>• Two-wire current loop (8/16 mA8/16\text{ mA}8/16 mA) <br>• Transistor PNP |
| Explosion Proof Rating | Exd IIC T6 Gb |
| Marine Certifications | DNV (Det Norske Veritas) & ABS (American Bureau of Shipping) |
| Ingress Protection | Die-cast Aluminum: IP67 | Engineering Plastic: IP66 |
3. Installation & Application Notes
- Switching Point Distance: ≈13 mm\approx 13\text{ mm}≈13 mm from fork tip when top mounted; ≈27 mm\approx 27\text{ mm}≈27 mm when bottom mounted (calibrated for water at 1 g/cm31\text{ g/cm}^31 g/cm3).
- Mounting Orientation for Viscous Media: Orient fork tines vertically to allow medium runoff and avoid material buildup.
- Cable Loop Sealing: Maintain a downward U-shaped drip loop on electrical cabling to prevent moisture ingress into the IP67 housing.
📧 Info@madecotech.com | 🌐 www.madecotech.com
