دیتاشیت فنی ترانسمیتر فشار هوشمند صنعتی سری MDPT — ساخت کمپانی MADECO کانادا

۱. معرفی و ویژگی‌های شاخص (Overview & Special Features)

ترانسمیتر فشار هوشمند صنعتی سری MDPT ساخت کمپانی MADECO کانادا، تجهیزی بسیار دقیق، پایدار و قابل اعتماد بر پایه فناوری سنسورهای پیزورزیستیو (Piezo-resistive) با مدار جبران‌سازی حرارتی خودکار است. این ترانسمیتر به صورت ماژولار طراحی شده و امکان تعویض سریع و مستقل سنسور، برد الکترونیکی یا نمایشگر را بدون نیاز به کالیبراسیون مجدد کل تجهیز فراهم می‌کند.

• دقت فوق‌العاده بالا: دقت پایه ±0.075%\pm 0.075\%±0.075% به همراه آپشن‌های دقت بسیار بالا ±0.04%\pm 0.04\%±0.04% و ±0.02%\pm 0.02\%±0.02%.
• پایداری عملکرد بلندمدت (Long-term Stability): حفظ کالیبراسیون و دقت در بازه نامی حداقل تا ۳ سال (±0.1% F.S/year\pm 0.1\%\text{ F.S/year}±0.1% F.S/year).
• انعطاف‌پذیری در پروتکل‌های ارتباطی: خروجی آنالوگ 4∼20 mA4 \sim 20\text{ mA}4∼20 mA به همراه پروتکل‌های دیجیتال HART، PROFIBUS-PA و FOUNDATION Fieldbus.
• سه روش پیکربندی و تنظیم آسان:
  1. تنظیم محلی (Local Configuration) از طریق دکمه‌های فشاری روی نمایشگر (تنظیم Zero ،Span و ضریب دمپینگ).
  2. پیکربندی از طریق نرم‌افزار هوشمند کامپیوتری اختصاصی (MDPTS) با رابط PC Interface.
  3. پیکربندی و کالیبراسیون از طریق هندسافت کالیبراتور دستی مادکو (MADECO Hand-held Terminal) با پروتکل HART.
• ایمنی بالا و استاندارد ضدانفجار: دارای تاییدیه‌های ضدانفجار و ایمنی ذاتی ATEX (استاندارد II 1/2 Ex ia IIC T4/T5\text{II 1/2 Ex ia IIC T4/T5}II 1/2 Ex ia IIC T4/T5 و II 1/2 Ex ia/d IIC T5/T6\text{II 1/2 Ex ia/d IIC T5/T6}II 1/2 Ex ia/d IIC T5/T6).
• بازه فشاری بسیار وسیع: پوشش از −14.7 psi-14.7\text{ psi}−14.7 psi (وکیوم کامل) تا +20,000 psi+20,000\text{ psi}+20,000 psi (معادل −1∼1380 bar-1 \sim 1380\text{ bar}−1∼1380 bar).
• توابع انتقالی خروجی (Transfer Function): خطی (Linear) یا رادیکالی/جذرگیری (Square root) جهت کاربردهای اندازه‌گیری فلو یا سطح.

۲. کاربردهای صنعتی (Industrial Applications)

• اندازه‌گیری سطح، فشار و خلاء: ایده‌آل برای سیالات خلاء، خورنده، ساینده با قابلیت ردیابی شکست دیافراگم (Membrane Breakage Detection).
• صنایع فرآیندی، نفت، گاز و پتروشیمی: پالایشگاه‌ها، سکوهای نفتی دریایی (Offshore Rigs) و مخازن ذخیره.
• نیروگاه‌های حرارتی و سیکل ترکیبی: مانیتورینگ خطوط بخار و تغذیه آب بویلر.
• صنایع غذایی، دارویی و بهداشتی: با دیافراگم‌های سیل بهداشتی و روغن‌های پرکننده خنثی.
• صنایع سلولزی (کاغذ و خمیر کاغذ) و مهندسی محیط زیست: ساخت ماشین‌آلات و پلنت‌های صنعتی سنگین.

۳. مشخصات فنی و عملکردی (Technical Specifications)

content_copy

۲. کاربردهای صنعتی (Industrial Applications)

• اندازه‌گیری سطح، فشار و خلاء: ایده‌آل برای سیالات خلاء، خورنده، ساینده با قابلیت ردیابی شکست دیافراگم (Membrane Breakage Detection).
• صنایع فرآیندی، نفت، گاز و پتروشیمی: پالایشگاه‌ها، سکوهای نفتی دریایی (Offshore Rigs) و مخازن ذخیره.
• نیروگاه‌های حرارتی و سیکل ترکیبی: مانیتورینگ خطوط بخار و تغذیه آب بویلر.
• صنایع غذایی، دارویی و بهداشتی: با دیافراگم‌های سیل بهداشتی و روغن‌های پرکننده خنثی.
• صنایع سلولزی (کاغذ و خمیر کاغذ) و مهندسی محیط زیست: ساخت ماشین‌آلات و پلنت‌های صنعتی سنگین.

۳. مشخصات فنی و عملکردی (Technical Specifications)

content_copy

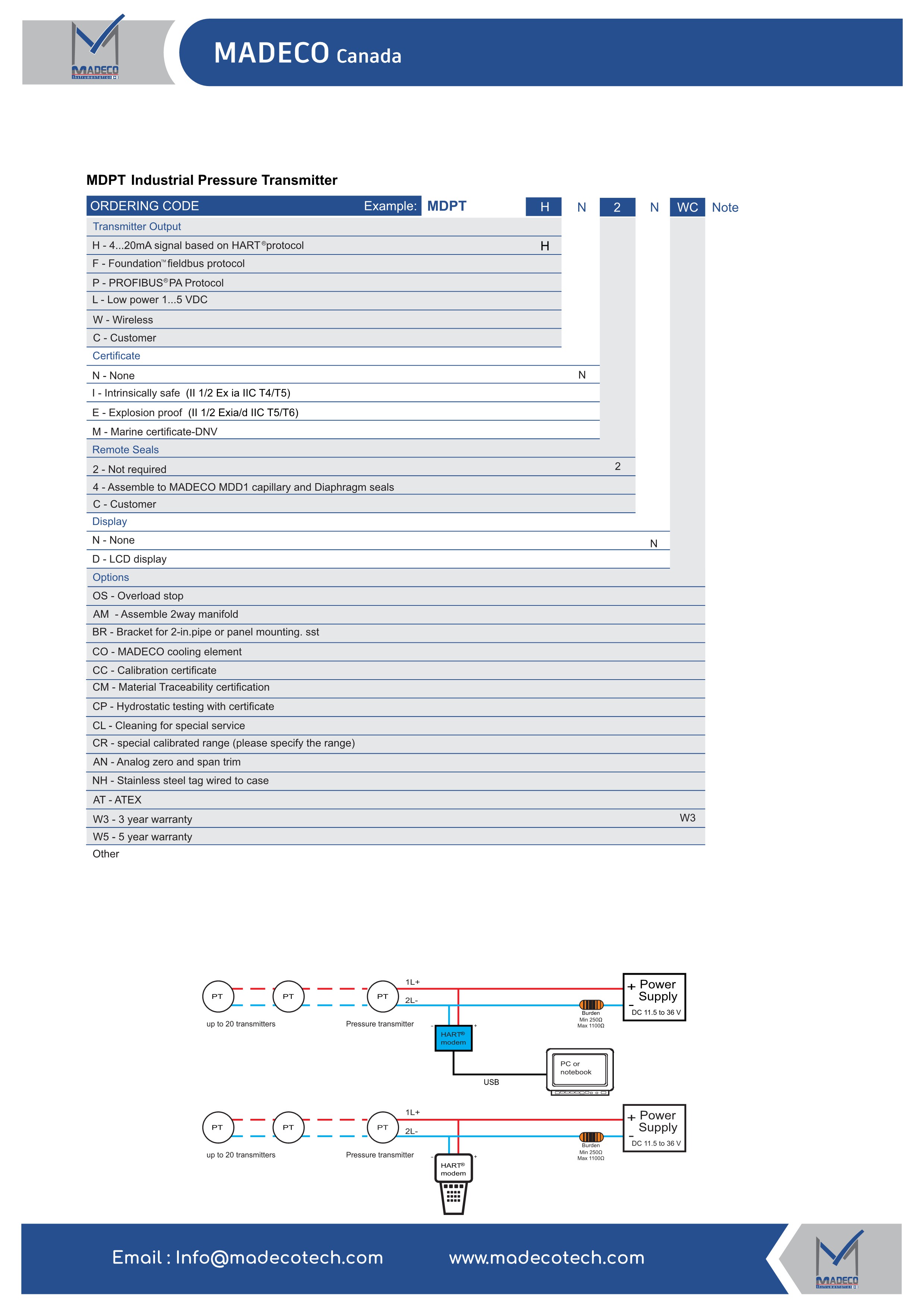

۴. دیاگرام سیم‌بندی و ارتباطات HART (Wiring & Communication Architecture)

ترانسمیتر فشار MDPT امکان اتصال در حلقه جریان دو سیمه (4∼20 mA4 \sim 20\text{ mA}4∼20 mA) به همراه تبادل دیتای دیجیتال به دو شیوه زیر را داراست:

content_copytext

[تغذیه DC 11.5~36V] ──(+)──[ 1L+ ] [ترانسمیتر MDPT 1] ── ... ── [ترانسمیتر MDPT 20] ──(-)──[ 2L- ] │ ├── [مودم HART] ── USB ── [کامپیوتر / نرم‌افزار MDPTS] └── [کالیبراتور دستی HART Communicator]

• مقاومت بار حلقه (Loop Resistance / Burden): حداقل 250 Ω250\text{ }\Omega250 Ω تا حداکثر 1100 Ω1100\text{ }\Omega1100 Ω جهت برقراری صحیح ارتباط دیجیتال HART.
• قابلیت مولتی‌دراپ (Multi-drop): امکان اتصال موازی تا ۲۰ دستگاه ترانسمیتر روی یک زوج سیم در مد آدرس‌دهی دیجیتال.

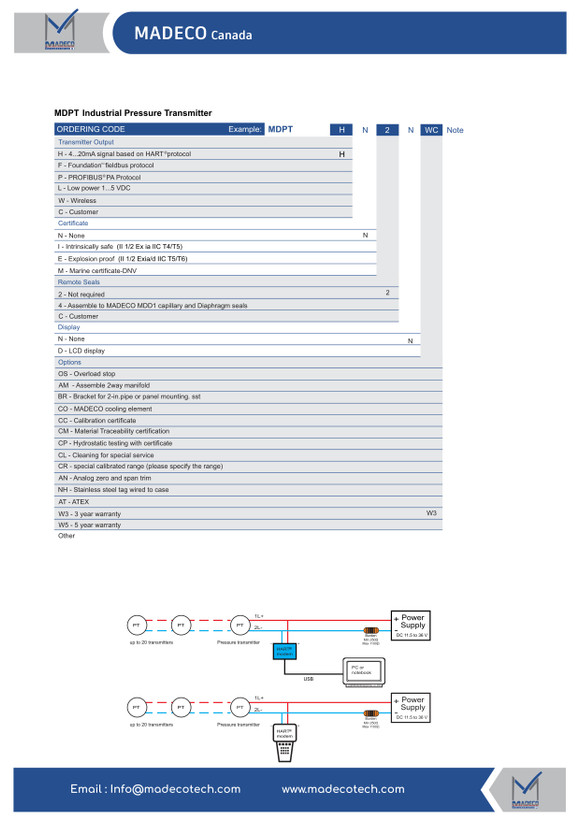

۵. راهنمای کامل کدگذاری و ساختار شماره سفارش (Ordering Code Guide)

کد سفارش مدل MDPT به صورت یک عبارت ۱۲ بخشی به شرح زیر تشکیل می‌گردد:

MDPT − [1] − [2] − [3] − [4] − [5] − [6] − [7] − [8] − [9] − [10] − [11] − [12] − [Options]\mathbf{MDPT\ -\ [1]\ -\ [2]\ -\ [3]\ -\ [4]\ -\ [5]\ -\ [6]\ -\ [7]\ -\ [8]\ -\ [9]\ -\ [10]\ -\ [11]\ -\ [12]\ -\ [Options]}MDPT − [1] − [2] − [3] − [4] − [5] − [6] − [7] − [8] − [9] − [10] − [11] − [12] − [Options]

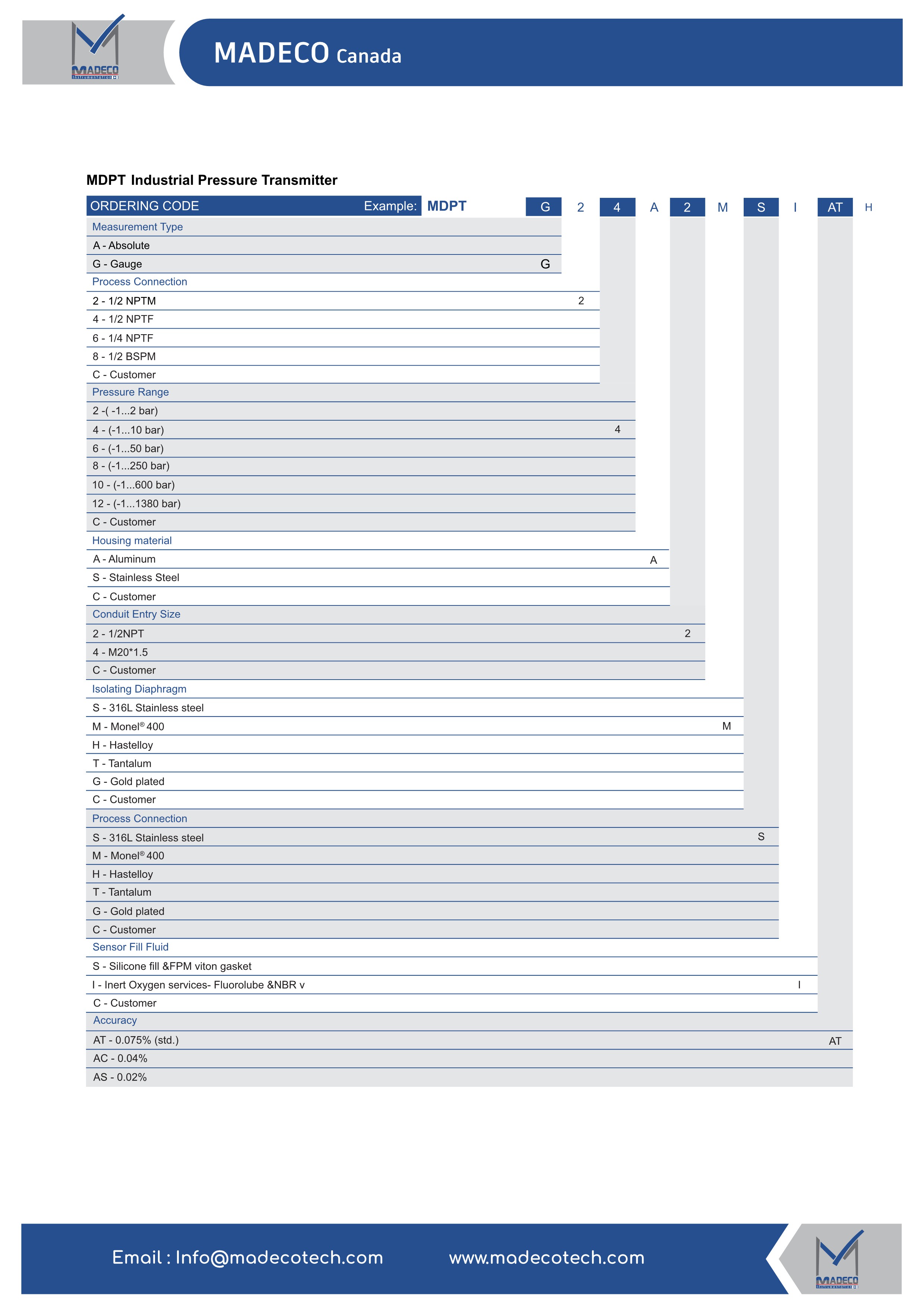

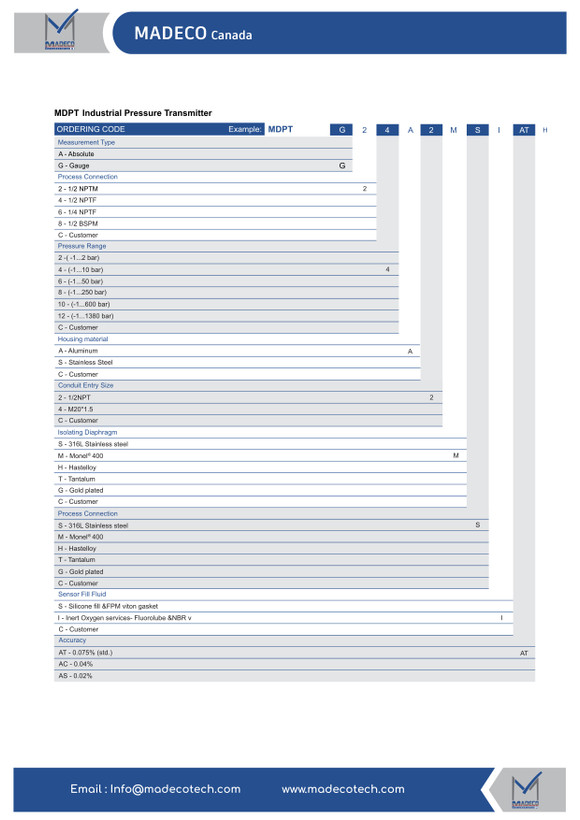

جدول تفکیکی انتخاب کدهای سفارش (MDPT Specification Code Table):

content_copy

تحلیل نمونه کد سفارش از دیتاشیت (Catalog Order Code Example):

MDPT − G − 2 − 4 − A − 2 − M − S − I − AT − H − N − 2 − N − WC (W3)\mathbf{MDPT\ -\ G\ -\ 2\ -\ 4\ -\ A\ -\ 2\ -\ M\ -\ S\ -\ I\ -\ AT\ -\ H\ -\ N\ -\ 2\ -\ N\ -\ WC\ (W3)}MDPT − G − 2 − 4 − A − 2 − M − S − I − AT − H − N − 2 − N − WC (W3)

• G: اندازه‌گیری فشار گیج (Gauge Pressure).
• 2: پورت اتصال فرآیند نری 1/2” NPT Male1/2\text{'' NPT Male}1/2” NPT Male.
• 4: بازه فشاری −1⋯+10 bar-1 \dots +10\text{ bar}−1⋯+10 bar (معادل −14.7…150 psi-14.7 \dots 150\text{ psi}−14.7…150 psi).
• A: بدنه هوزینگ از جنس آلومینیوم ریخته‌گری دایکاست.
• 2: پورت ورودی کاندوئیت برق 1/2” NPT(F)1/2\text{'' NPT(F)}1/2” NPT(F).
• M: متریال دیافراگم ایزوله سنسور از جنس آلیاژ مقاوم مونل ۴۰۰ (Monel 400).
• S: متریال کانکشن اتصال فرآیند از جنس استنلس استیل ۳۱۶.
• I: سیال پرکننده روغن خنثی فلورولوب ویژه سرویس اکسیژن به همراه گسکت NBR.
• AT: کلاس دقت استاندارد 0.075%0.075\%0.075%.
• H: خروجی آنالوگ 4∼20 mA4 \sim 20\text{ mA}4∼20 mA تحت پروتکل دیجیتال HART.
• N: بدون سرتیفیکیت ضدانفجار خاص (مدل جنرال صنعتی).
• 2: بدون ریموت سیل دیافراگمی (اتصال مستقیم Direct Mount).
• N: بدون صفحه نمایشگر LCD (مدل بلایند).
• W3: دارای ۳ سال گارانتی کامل بین‌المللی MADECO کانادا.

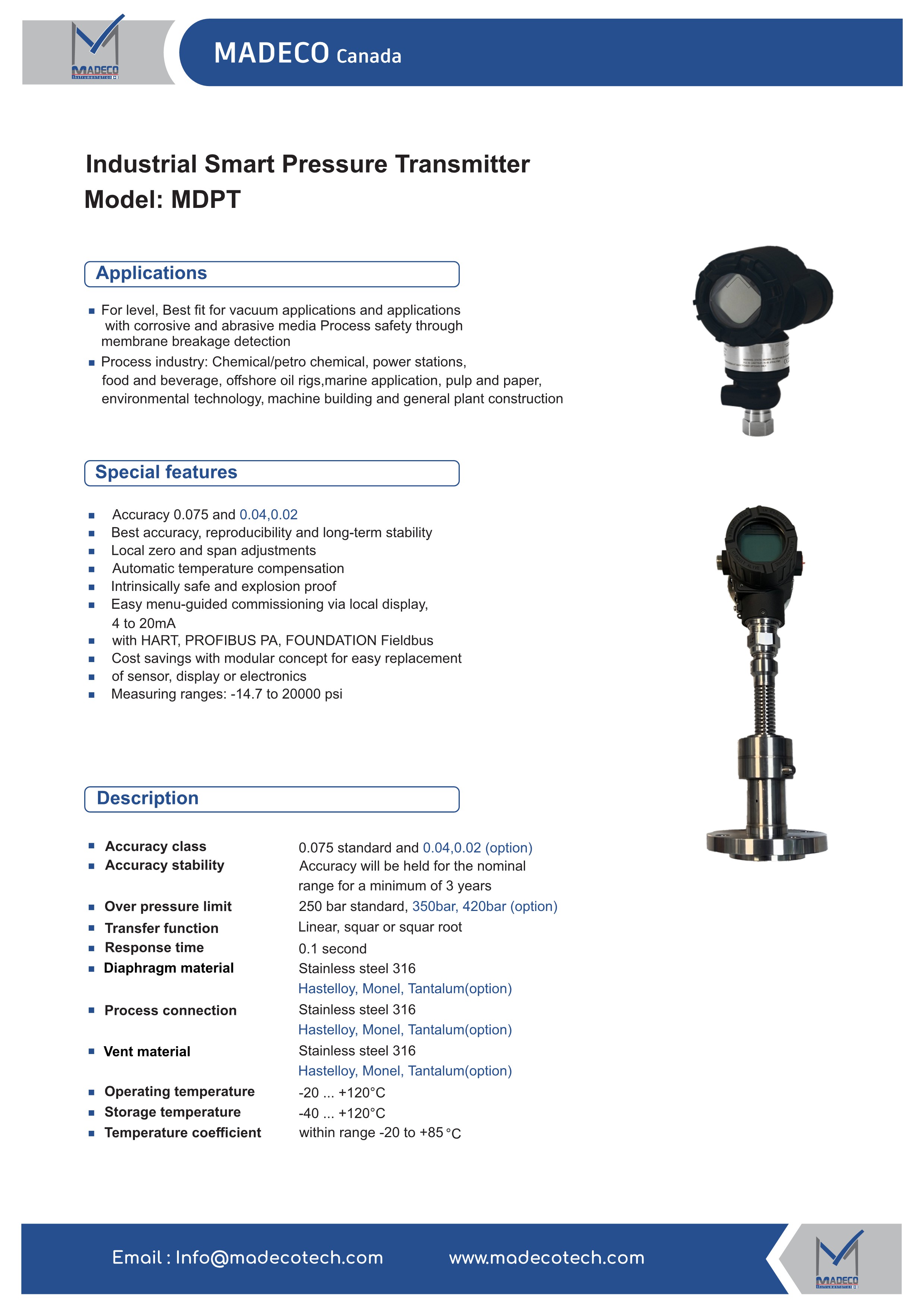

MADECO Canada — Industrial Smart Pressure Transmitter Model MDPT (English Datasheet)

1. Overview & Key Characteristics

The MDPT Series by MADECO Canada is a high-precision, modular industrial smart pressure transmitter utilizing advanced piezoresistive sensor technology and automatic digital temperature compensation. Designed for demanding applications across energy, chemical, and process industries, it provides exceptional long-term stability and flexible integration.

• Ultra-High Accuracy: 0.075%0.075\%0.075% FS (Standard), with optional 0.04%0.04\%0.04% and 0.02%0.02\%0.02% FS.
• Long-Term Stability: ±0.1% FS/year\pm 0.1\%\text{ FS/year}±0.1% FS/year, holding calibration for at least 3 years.
• Communication Options: 4∼20 mA4 \sim 20\text{ mA}4∼20 mA with HART protocol, PROFIBUS-PA, and FOUNDATION Fieldbus.
• Triple Configuration Capability: Pushbutton configuration via local LCD display, PC software via dedicated interface (MDPTS), or standard handheld HART communicators.
• Hazardous Area Approvals: Intrinsically Safe (II 1/2 Ex ia IIC T4/T5\text{II 1/2 Ex ia IIC T4/T5}II 1/2 Ex ia IIC T4/T5) and Explosion-proof (II 1/2 Ex ia/d IIC T5/T6\text{II 1/2 Ex ia/d IIC T5/T6}II 1/2 Ex ia/d IIC T5/T6).
• Pressure Ranges: Comprehensive spans from −14.7 psi-14.7\text{ psi}−14.7 psi up to 20,000 psi20,000\text{ psi}20,000 psi (−1∼1380 bar-1 \sim 1380\text{ bar}−1∼1380 bar).

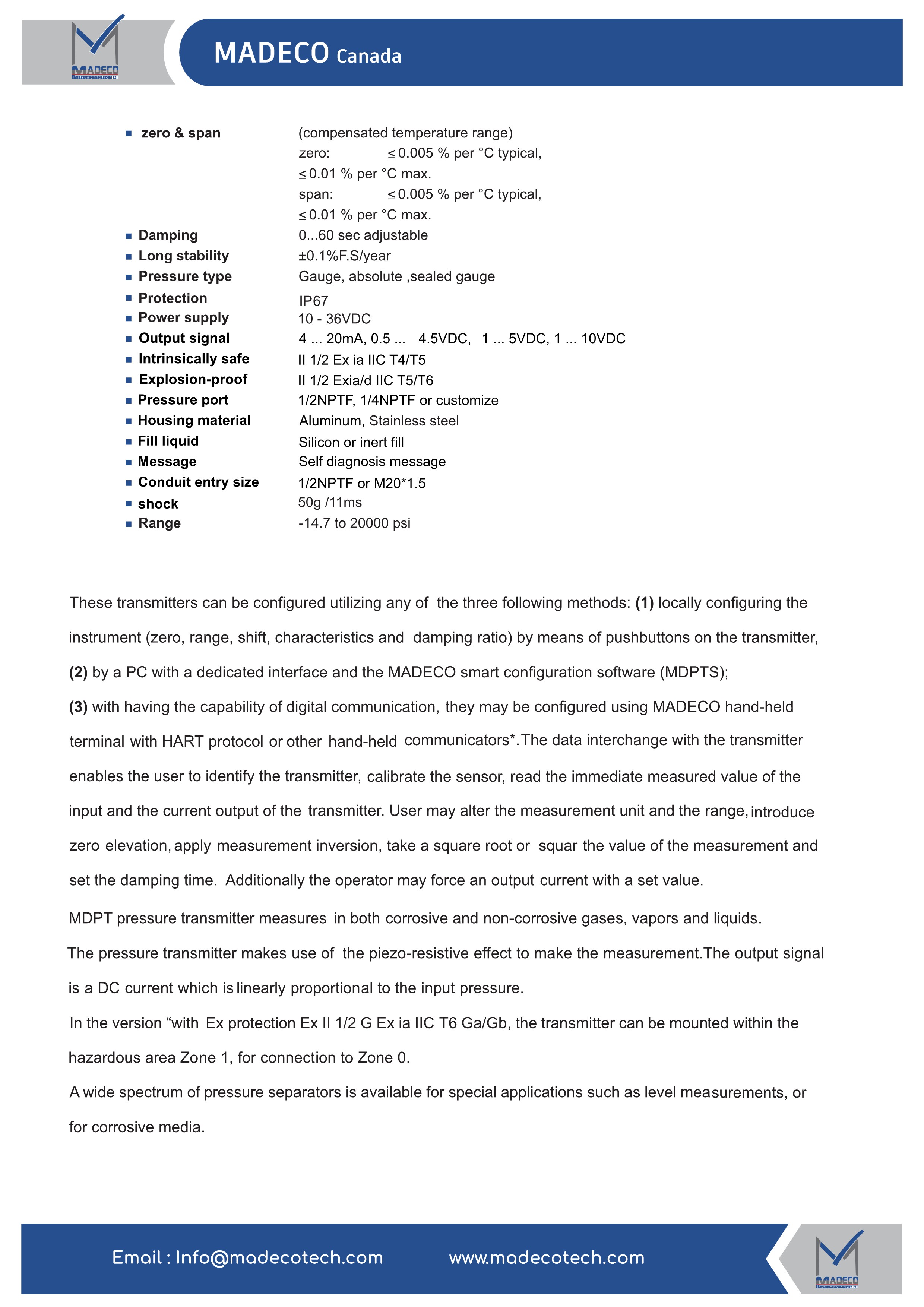

2. Technical Data Summary

content_copy

3. Ordering Structure Breakdown

MDPT − [Type] − [Conn] − [Range] − [Housing] − [Conduit] − [Diaphragm] − [Wetted] − [Fill] − [Acc] − [Output] − [Cert] − [Seal] − [Display] − [Options]\mathbf{MDPT\ -\ [Type]\ -\ [Conn]\ -\ [Range]\ -\ [Housing]\ -\ [Conduit]\ -\ [Diaphragm]\ -\ [Wetted]\ -\ [Fill]\ -\ [Acc]\ -\ [Output]\ -\ [Cert]\ -\ [Seal]\ -\ [Display]\ -\ [Options]}MDPT − [Type] − [Conn] − [Range] − [Housing] − [Conduit] − [Diaphragm] − [Wetted] − [Fill] − [Acc] − [Output] − [Cert] − [Seal] − [Display] − [Options]

• Example Code: MDPT-G-2-4-A-2-M-S-I-AT-H-N-2-N-W3(Gauge type, 1/2" NPTM, Range -1~10 bar, Aluminum housing, 1/2" NPTF conduit, Monel diaphragm, 316SS connection, Inert Fluorolube fill, 0.075% accuracy, 4-20mA+HART, Direct mount, Blind, 3-Year Warranty).
