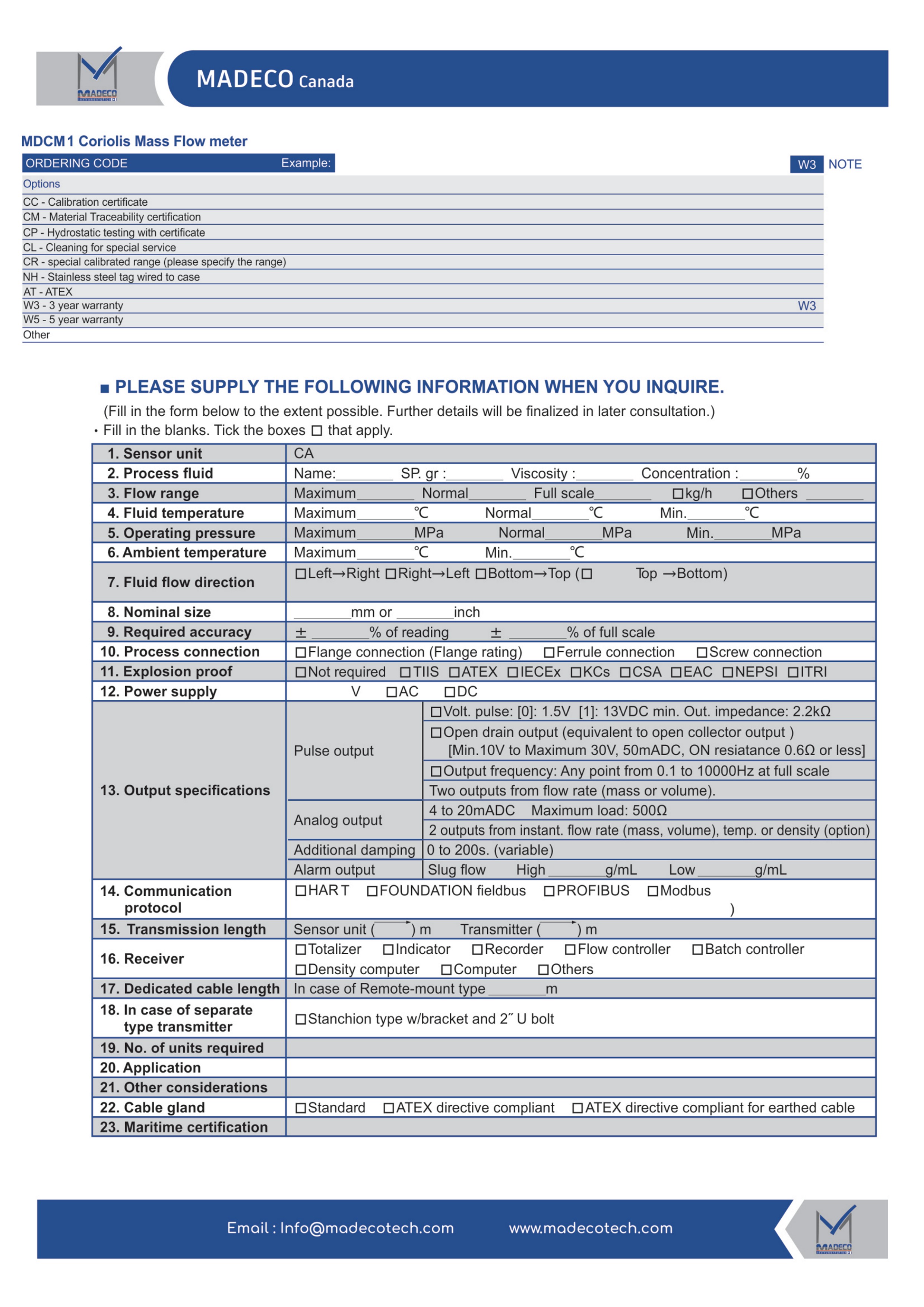

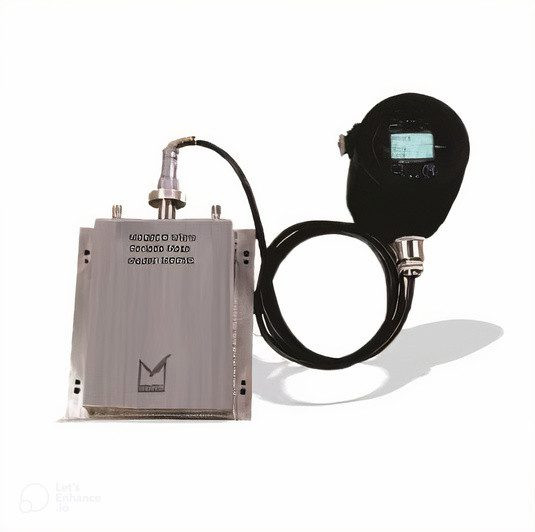

کوریولیس مس فلومتر مدکو کانادا MDCM1 (سایز DN25)
MADECO Canada Coriolis Mass Flowmeter MDCM1 (Size DN25)
برند:مدکو - madeco
None

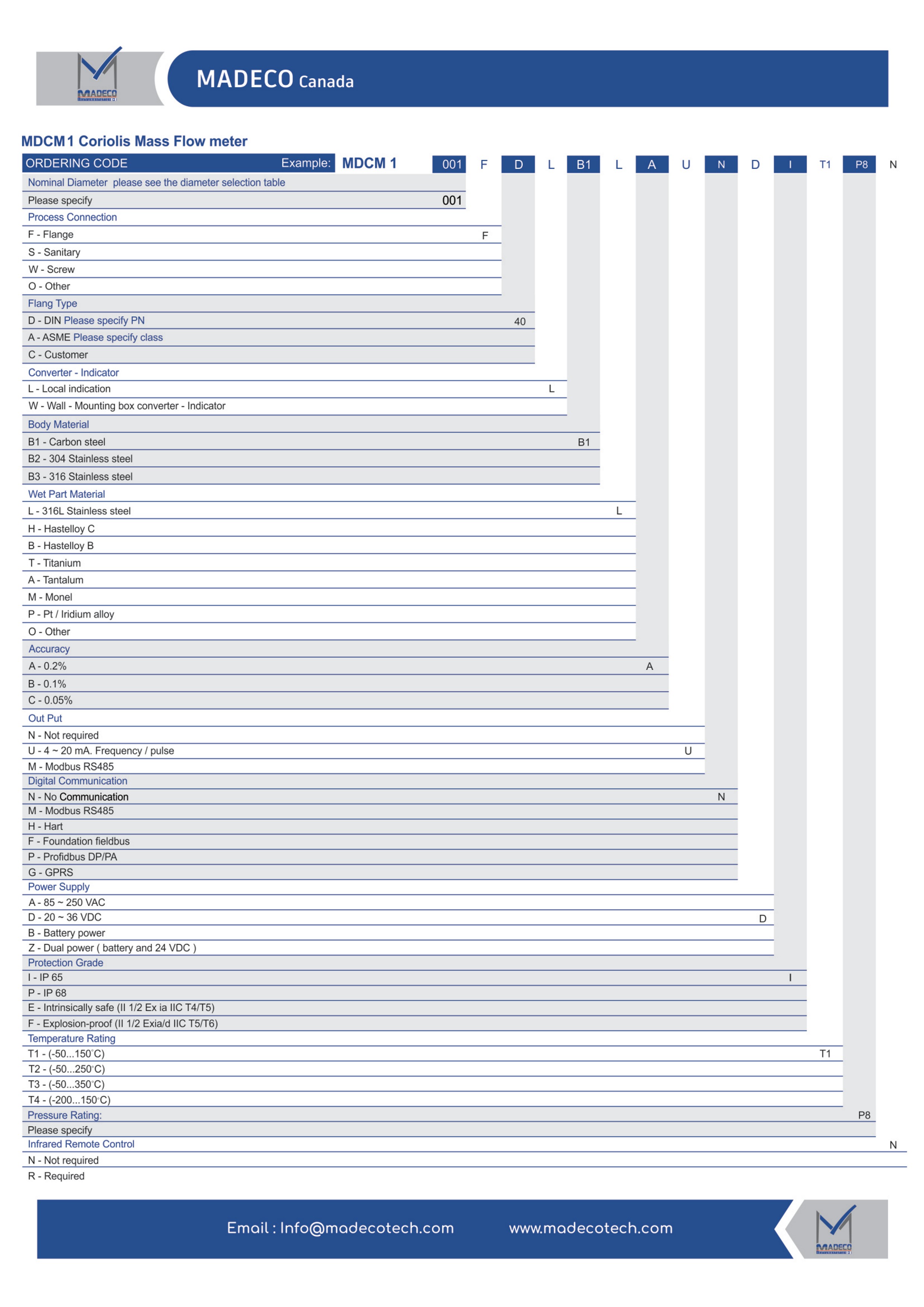

توضیحات
دیتاشیت جامع فلومتر جرمی کوریولیس سری MDCM1 — ساخت کمپانی MADECO کانادا

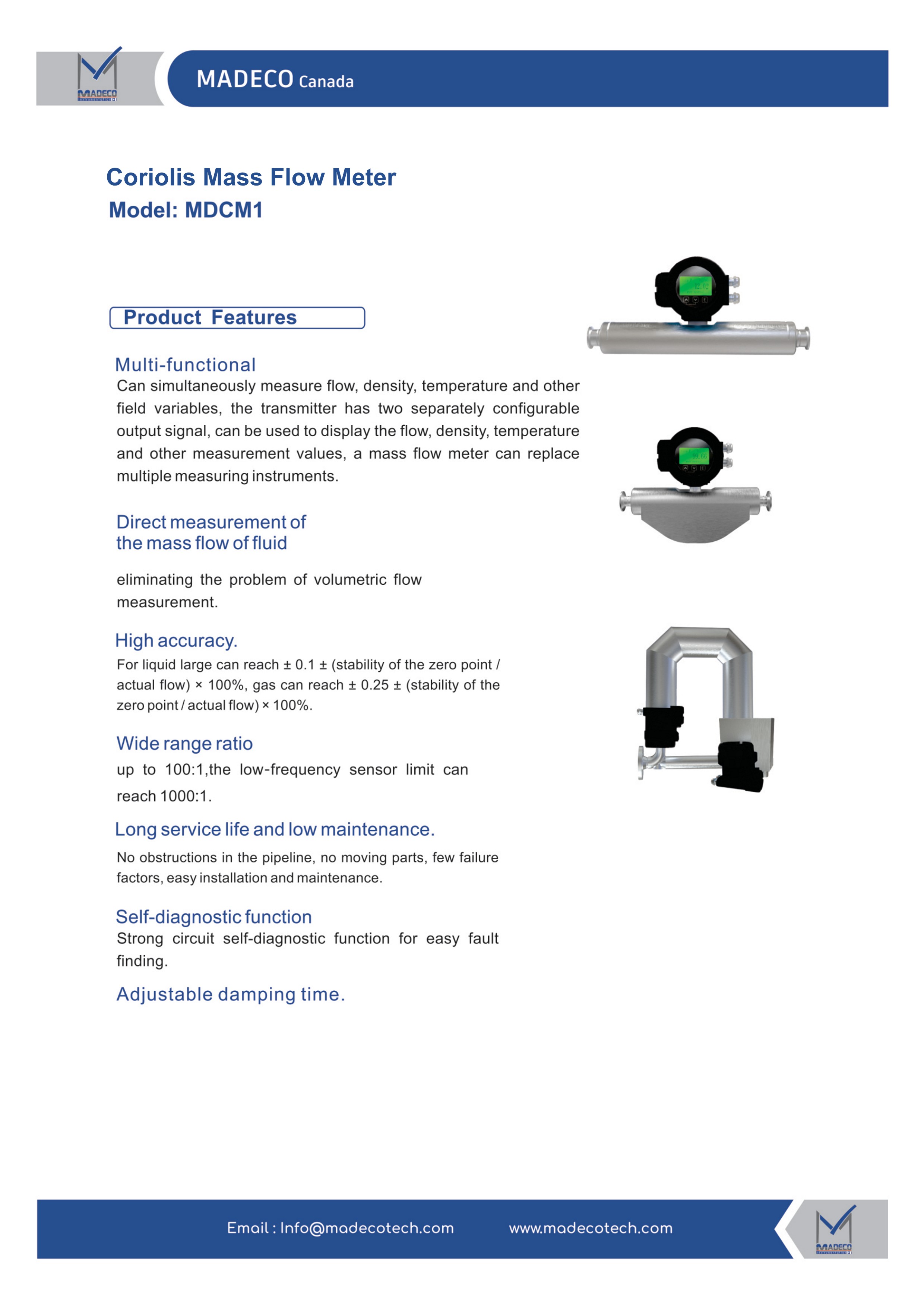

۱. معرفی و ویژگی‌های کلیدی محصول (Product Features)
فلومتر جرمی کوریولیس سری MDCM1 ساخت کمپانی MADECO کانادا، یک تجهیز ابزار دقیق چندمنظوره و فوق‌پیشرفته جهت اندازه‌گیری مستقیم دبی جرمی، چگالی و دمای سیالات در خطوط صنعتی است. این تجهیز جایگزین چندین ابزار اندازه‌گیری سنتی در خطوط فرآیندی می‌شود.
- تجهیز چندمنظوره (Multi-functional): اندازه‌گیری هم‌زمان دبی جرمی، دبی حجمی، چگالی و دمای سیال. ترنسمیتر مجهز به دو خروجی سیگنال با قابلیت پیکربندی مجزا است.
- اندازه‌گیری مستقیم جرم (Direct Mass Measurement): اندازه‌گیری مستقیم جرم سیال بر پایه نیروی کوریولیس و حذف کامل خطاهای ناشی از روش‌های حجمی.
- دقت فوق‌العاده بالا (High Accuracy):
- سیالات مایع: تا ±0.1%±(Zero Point StabilityActual Flow)×100%\pm 0.1\% \pm \left(\frac{\text{Zero Point Stability}}{\text{Actual Flow}}\right) \times 100\%±0.1%±(Actual FlowZero Point Stability)×100%
- سیالات گازی: تا ±0.25%±(Zero Point StabilityActual Flow)×100%\pm 0.25\% \pm \left(\frac{\text{Zero Point Stability}}{\text{Actual Flow}}\right) \times 100\%±0.25%±(Actual FlowZero Point Stability)×100%
- بازه دینامیکی گسترده (Wide Range Ratio): نسبت Turn-down استاندارد تا 100:1 و برای سنسورهای فرکانس پایین تا 1000:1.
- طول عمر بالا و بدون نیاز به نگهداری مداوم (Long Service Life & Low Maintenance): بدون مانع داخلی در مسیر لوله، بدون قطعات مکانیکی متحرک، با کمترین احتمال خرابی، نصب ساده و بدون افت فشار اضافی.
- قابلیت خودعیب‌یابی پیشرفته (Self-diagnostic Function): مجهز به سیستم عیب‌یابی الکترونیکی هوشمند جهت شناسایی سریع خطاهای احتمالی سیستم.
- زمان میرایی قابل تنظیم (Adjustable Damping Time): بهینه‌سازی واکنش خروجی به تغییرات ناگهانی جریان.

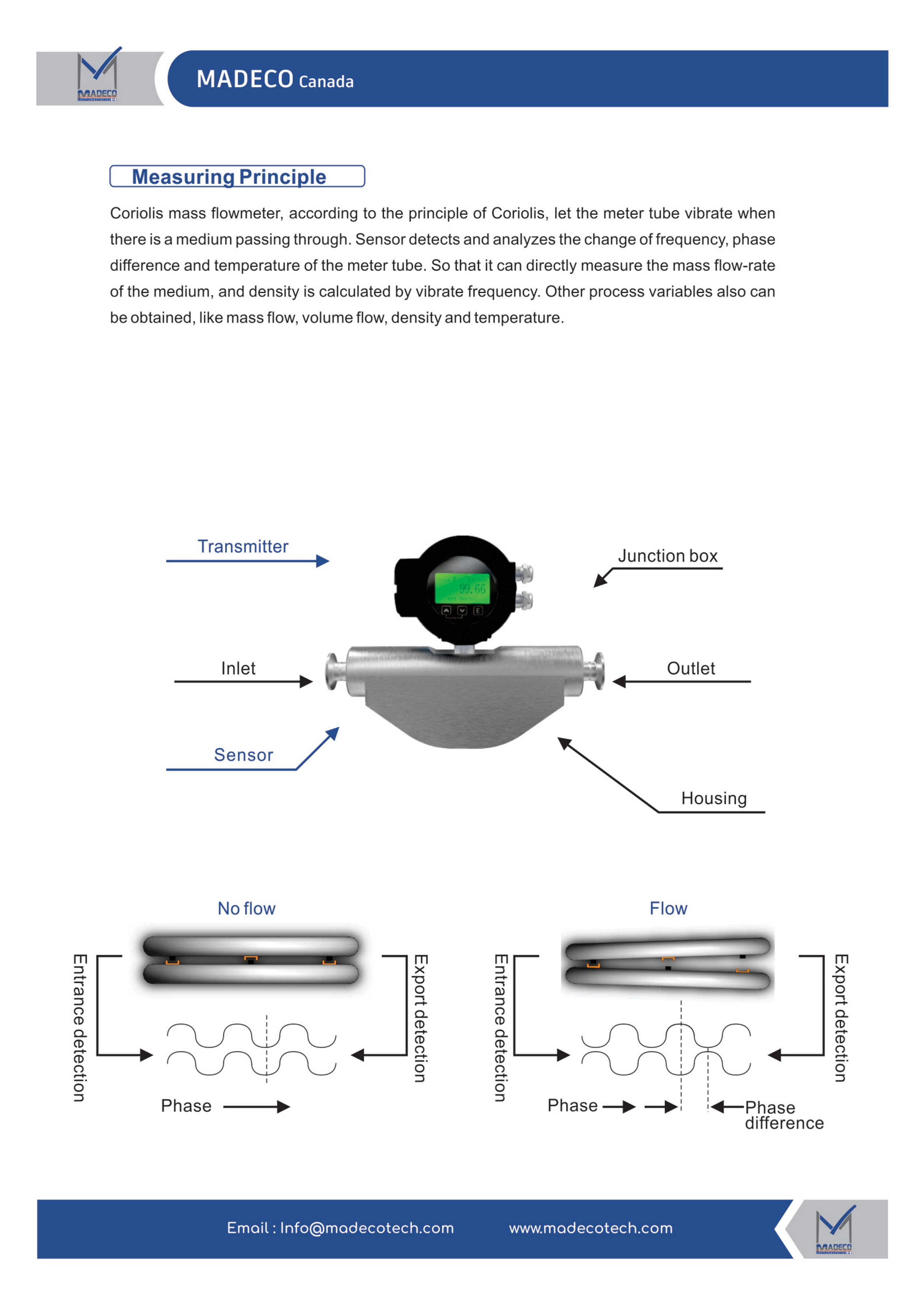

۲. اصل عملکرد و ساختار مکانیکی (Measuring Principle)
اساس کار بر پایه تغییر فرکانس و ایجاد اختلاف فاز (Phase Difference) ارتعاشی لوله‌های سنسور در اثر عبور سیال تحت نیروی کوریولیس استوار است:
- در حالت عدم عبور سیال (No Flow)، لوله‌ها به‌صورت موازی ارتعاش کرده و امواج در ورودی (Entrance) و خروجی (Export) هم‌فاز هستند.
- با برقراری جریان (Flow)، نیروی کوریولیس باعث پیچش لوله‌ها و ایجاد اختلاف فاز (Δt\Delta tΔt) متناسب با دبی جرمی می‌گردد. فرکانس ارتعاش نیز مستقیماً چگالی سیال را تعیین می‌کند.
text
[ ترنسمیتر هوشمند (DSP + ARM) ] │ ┌───────────────[بدنه/سنسور]───────────────┐ [ورودی (Inlet)] ───► (لوله‌های مرتعش کوریولیس) ───► [خروجی (Outlet)]

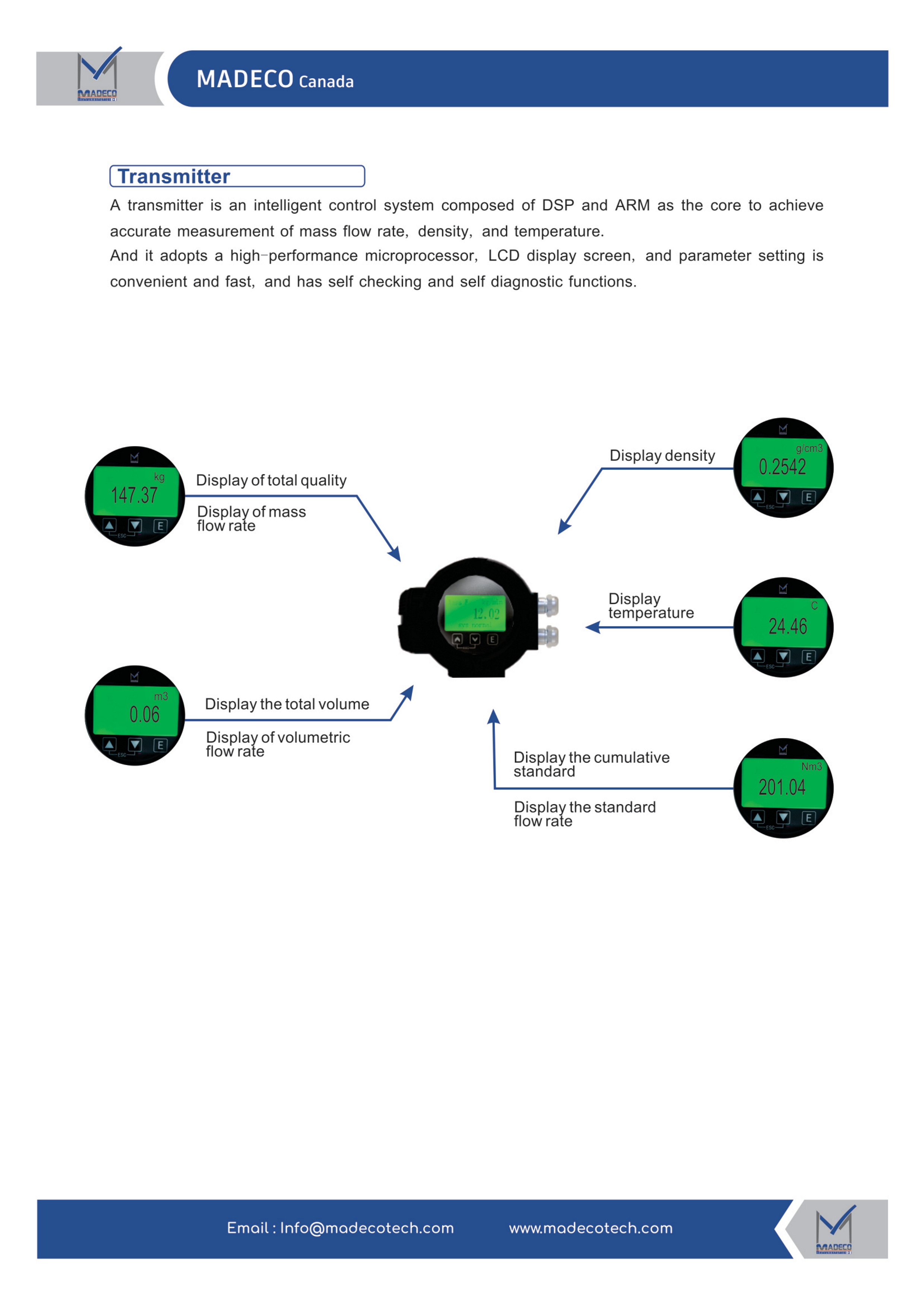

۳. قابلیت‌های ترنسمیتر و نمایشگر هوشمند (Transmitter)

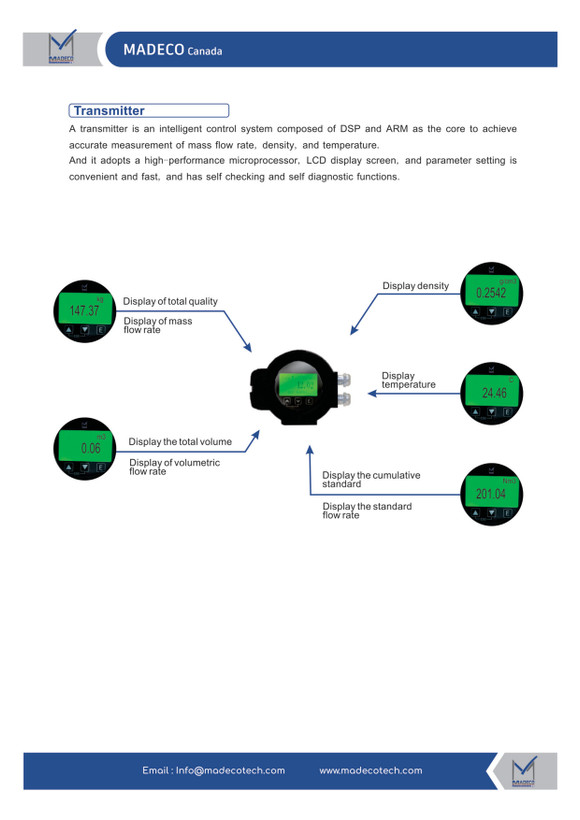

ترنسمیتر مبتنی بر هسته پردازشی پرسرعت DSP + ARM و میکروپروسسور پیشرفته به همراه صفحه نمایش LCD صنعتی است:
- پارامترهای قابل نمایش:
- دبی جرمی لحظه‌ای و جرم تجمعی کل (kg\text{kg}kg یا t\text{t}t)
- دبی حجمی لحظه‌ای و حجم کل (m3\text{m}^3m3)
- دبی نرمال/استاندارد گاز و حجم تجمیعی استاندارد (Nm3\text{Nm}^3Nm3)
- چگالی برخط سیال (g/cm3\text{g/cm}^3g/cm3)
- دمای فرآیند (\text{^\circ C})

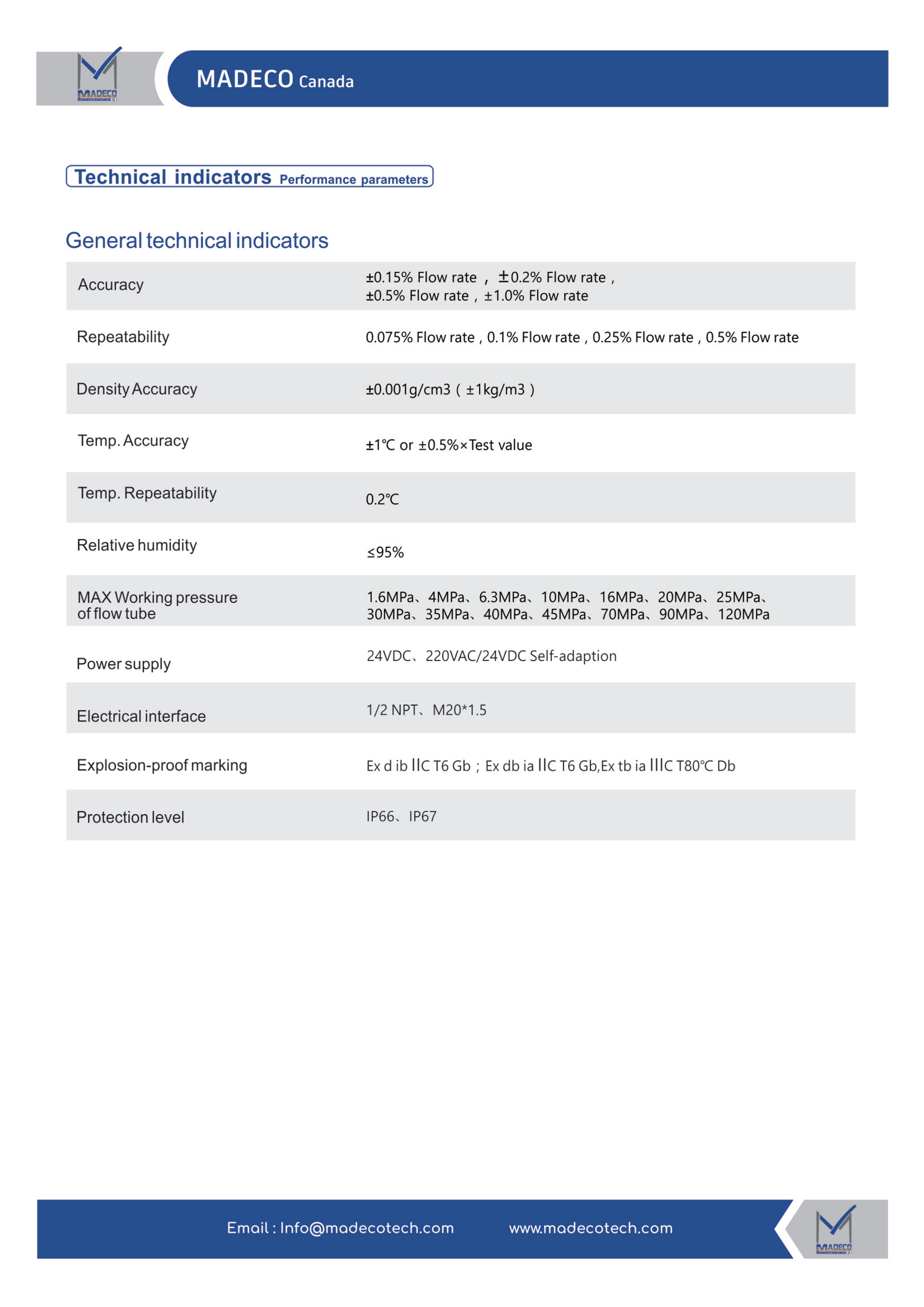

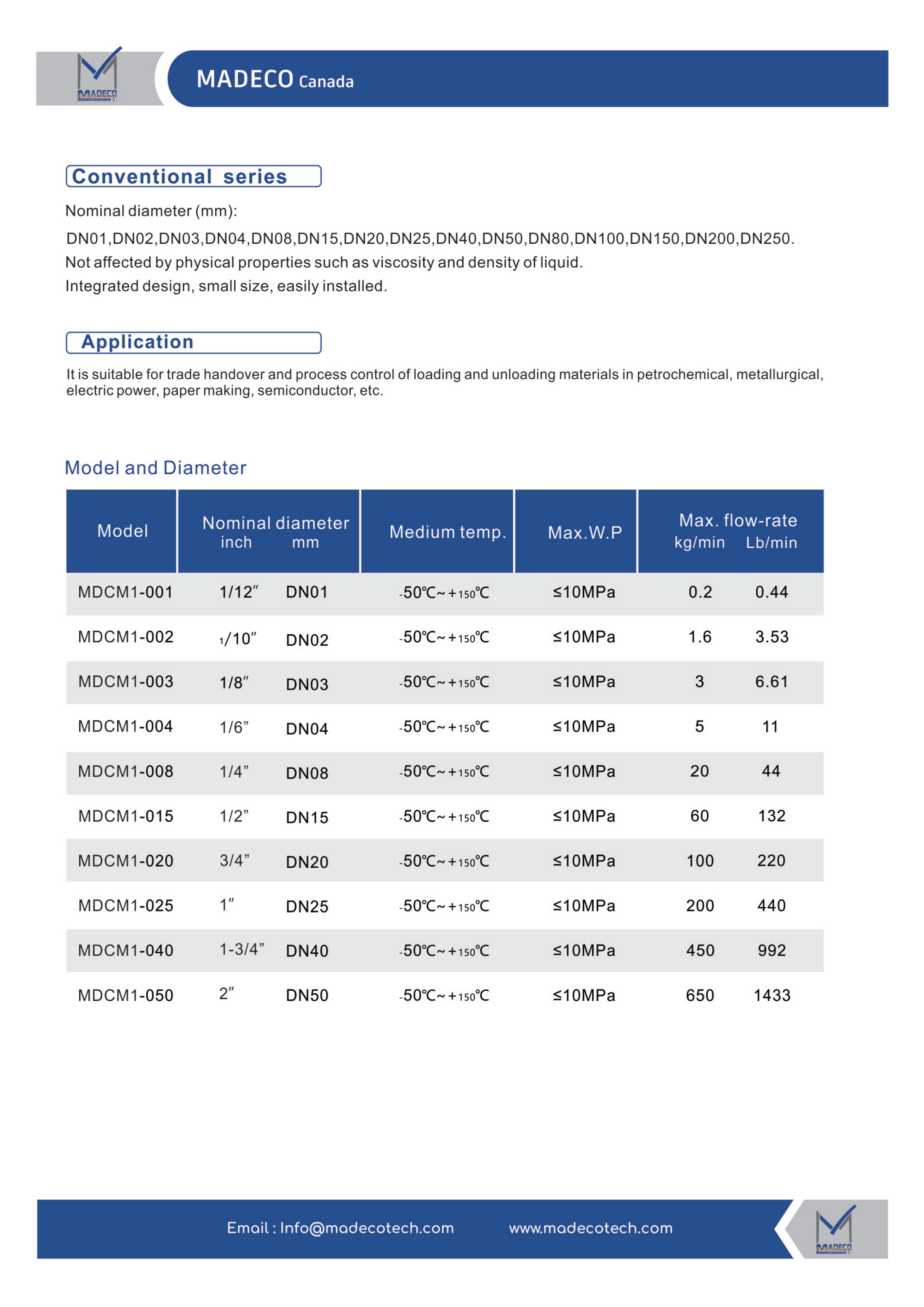

۴. مشخصات فنی عمومی (General Technical Indicators)
| مشخصه فنی | مقادیر استاندارد |
|---|---|
| رده‌های دقت (Accuracy) | ±0.15%\pm 0.15\%±0.15% نرخ جریان | ±0.2%\pm 0.2\%±0.2% نرخ جریان | ±0.5%\pm 0.5\%±0.5% نرخ جریان | ±1.0%\pm 1.0\%±1.0% نرخ جریان |
| تکرارپذیری (Repeatability) | 0.075%0.075\%0.075% | 0.1%0.1\%0.1% | 0.25%0.25\%0.25% | 0.5%0.5\%0.5% نرخ جریان |
| دقت اندازه‌گیری چگالی | ±0.001 g/cm3\pm 0.001\text{ g/cm}^3±0.001 g/cm3 (±1 kg/m3\pm 1\text{ kg/m}^3±1 kg/m3) |
| دقت اندازه‌گیری دما | ±1 ∘C\pm 1\text{ }^\circ\text{C}±1 ∘C یا ±0.5%×Test Value\pm 0.5\%\times\text{Test Value}±0.5%×Test Value |
| تکرارپذیری اندازه‌گیری دما | 0.2 ∘C0.2\text{ }^\circ\text{C}0.2 ∘C |
| رطوبت نسبی مجاز | ≤95%\le 95\%≤95% |
| فشارهای کاری مجاز (MAX Pressure) | 1.6 MPa1.6\text{ MPa}1.6 MPa تا 120 MPa120\text{ MPa}120 MPa (16,40,63,100,160,200,250,300,350,400,450,700,900,1200 bar16, 40, 63, 100, 160, 200, 250, 300, 350, 400, 450, 700, 900, 1200\text{ bar}16,40,63,100,160,200,250,300,350,400,450,700,900,1200 bar) |
| منبع تغذیه (Power Supply) | 24 VDC24\text{ VDC}24 VDC / 220 VAC220\text{ VAC}220 VAC با قابلیت تطبیق خودکار (Self-adaption) |
| اتصال الکتریکی (Electrical Interface) | 1/2” NPT1/2\text{'' NPT}1/2” NPT / M20×1.5\text{M}20\times 1.5M20×1.5 |
| درجه حفاظت بدنه (Ingress Protection) | IP66\text{IP66}IP66 / IP67\text{IP67}IP67 |
| رده ضدانفجار (Explosion-Proof) | Ex d ib IIC T6 Gb\text{Ex d ib IIC T6 Gb}Ex d ib IIC T6 Gb ؛ Ex db ia IIC T6 Gb\text{Ex db ia IIC T6 Gb}Ex db ia IIC T6 Gb ؛ Ex tb ia IIIC T80∘C Db\text{Ex tb ia IIIC T80}^\circ\text{C Db}Ex tb ia IIIC T80∘C Db |

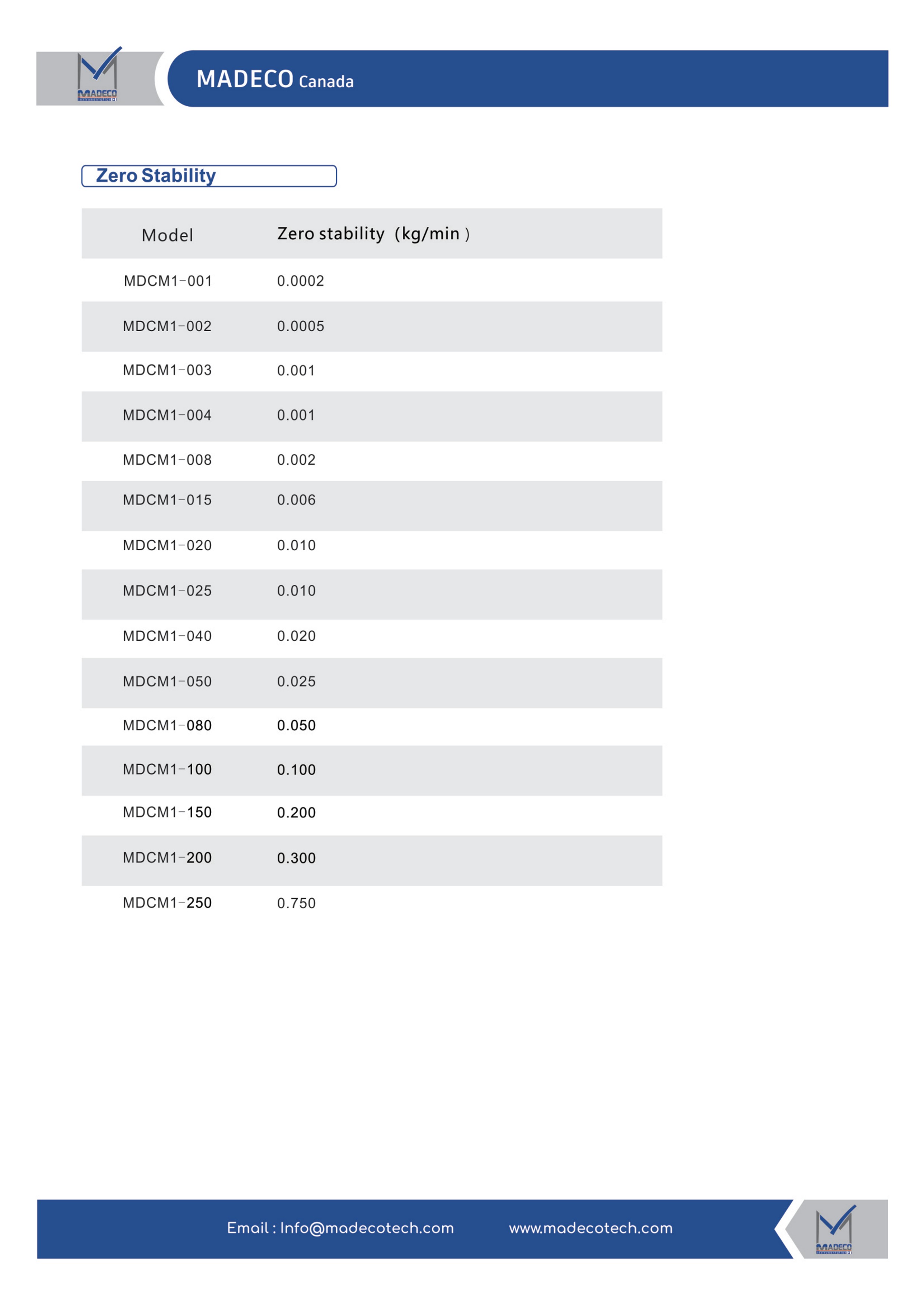

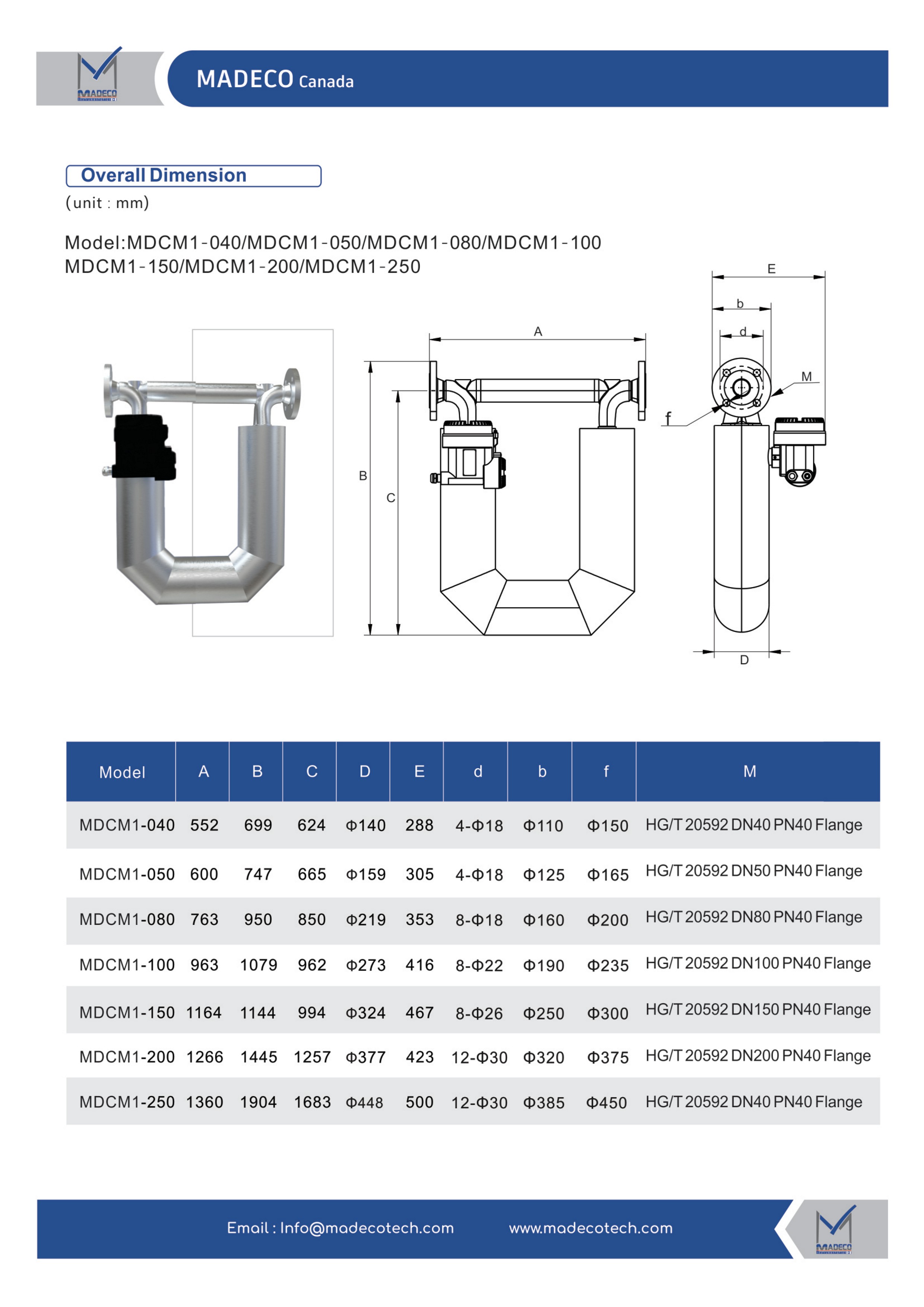

۵. پایداری نقطه صفر بر حسب مدل (Zero Stability)
| مدل | پایداری نقطه صفر (kg/min\text{kg/min}kg/min) | مدل | پایداری نقطه صفر (kg/min\text{kg/min}kg/min) |
|---|---|---|---|
| MDCM1-001 | 0.00020.00020.0002 | MDCM1-040 | 0.0200.0200.020 |
| MDCM1-002 | 0.00050.00050.0005 | MDCM1-050 | 0.0250.0250.025 |
| MDCM1-003 | 0.0010.0010.001 | MDCM1-080 | 0.0500.0500.050 |
| MDCM1-004 | 0.0010.0010.001 | MDCM1-100 | 0.1000.1000.100 |
| MDCM1-008 | 0.0020.0020.002 | MDCM1-150 | 0.2000.2000.200 |
| MDCM1-015 | 0.0060.0060.006 | MDCM1-200 | 0.3000.3000.300 |
| MDCM1-020 | 0.0100.0100.010 | MDCM1-250 | 0.7500.7500.750 |
| MDCM1-025 | 0.0100.0100.010 | — | — |

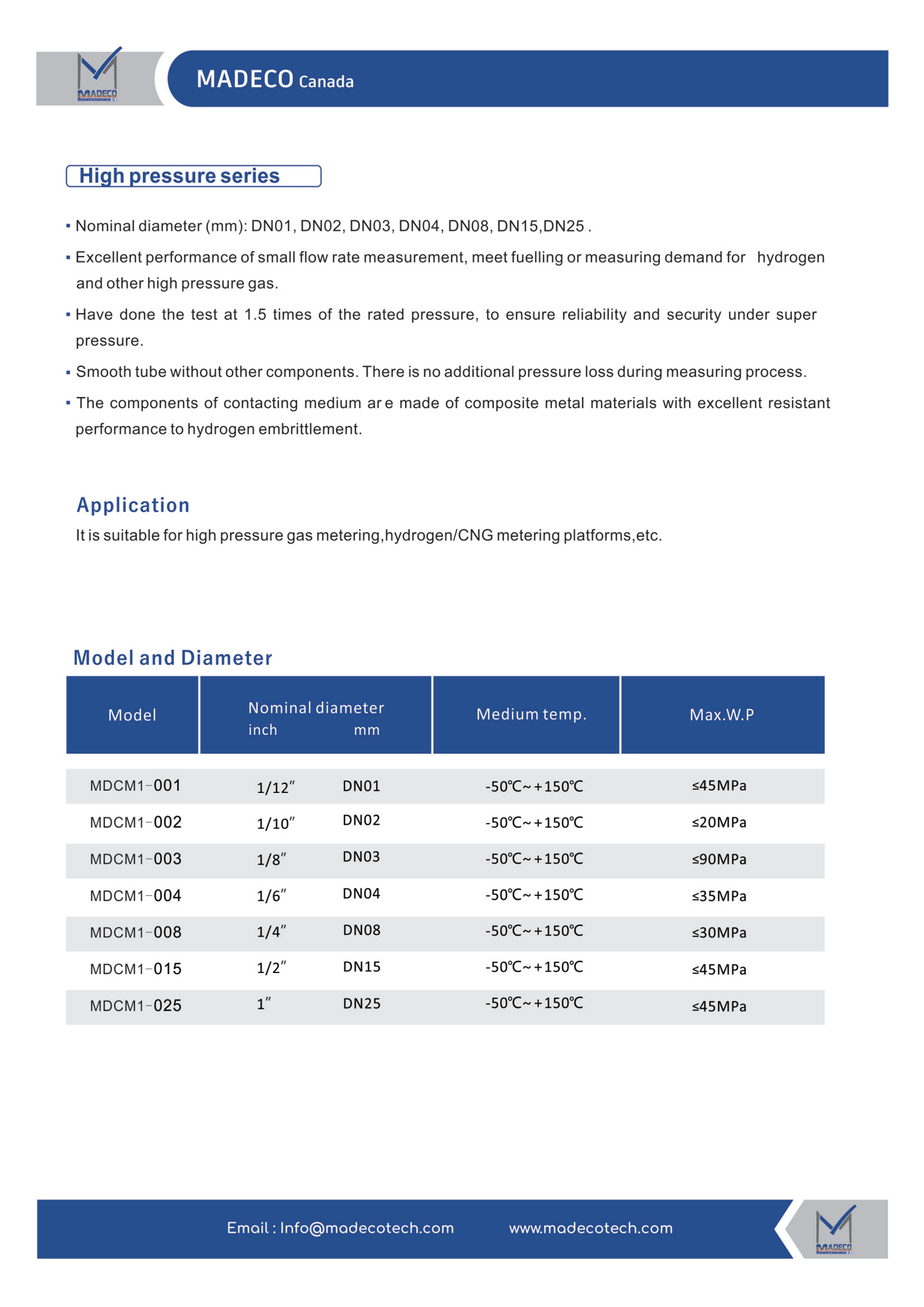

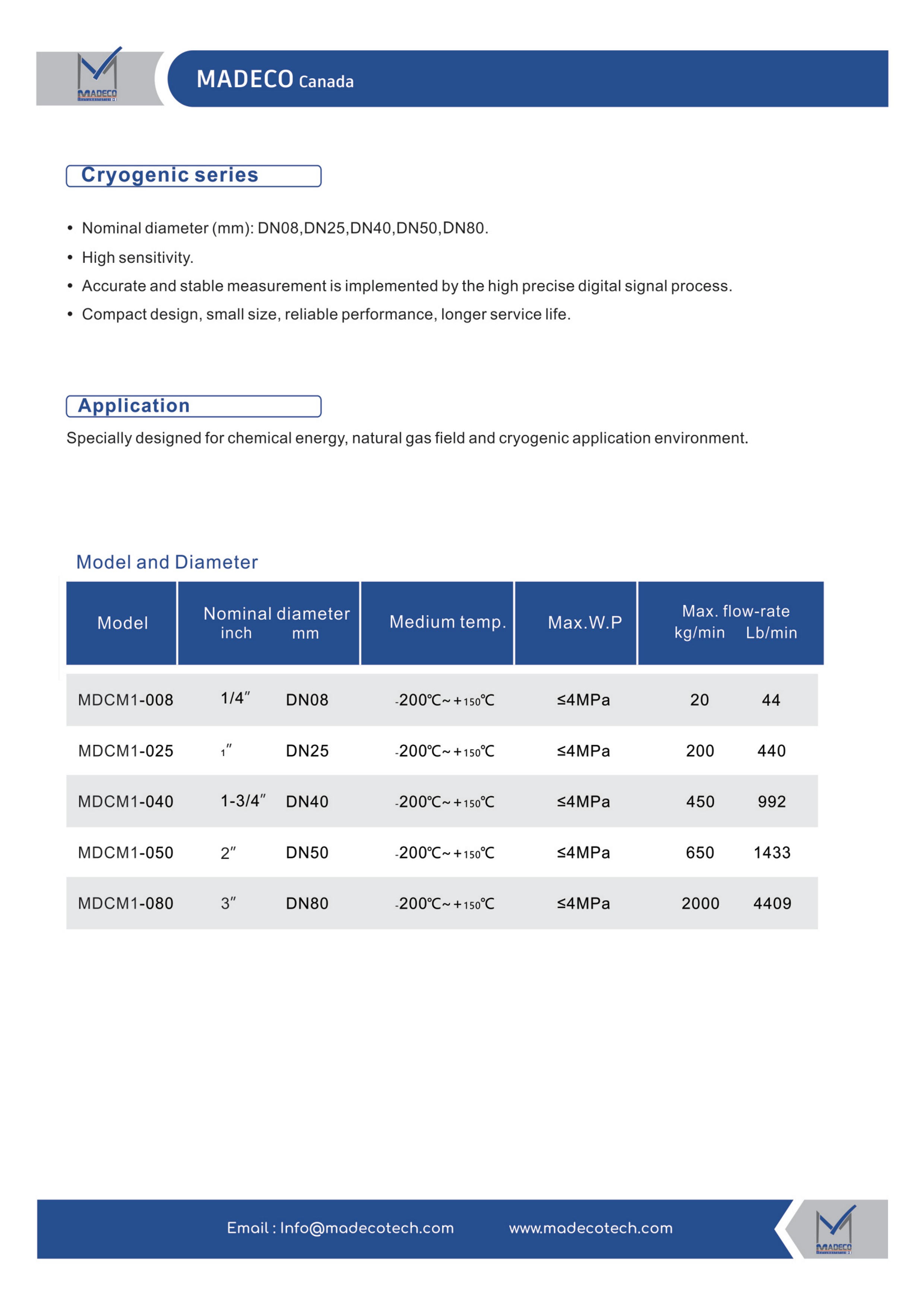

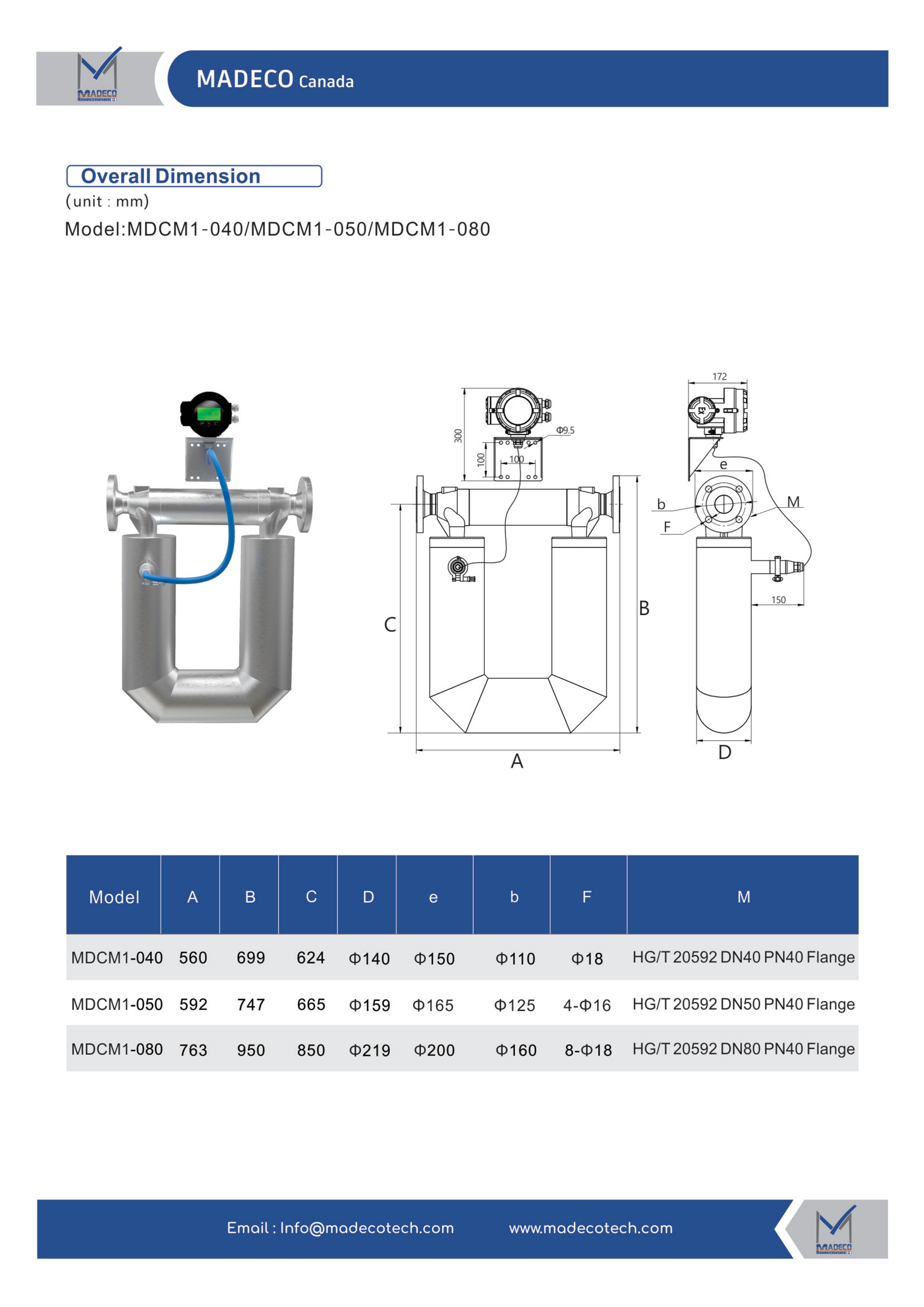

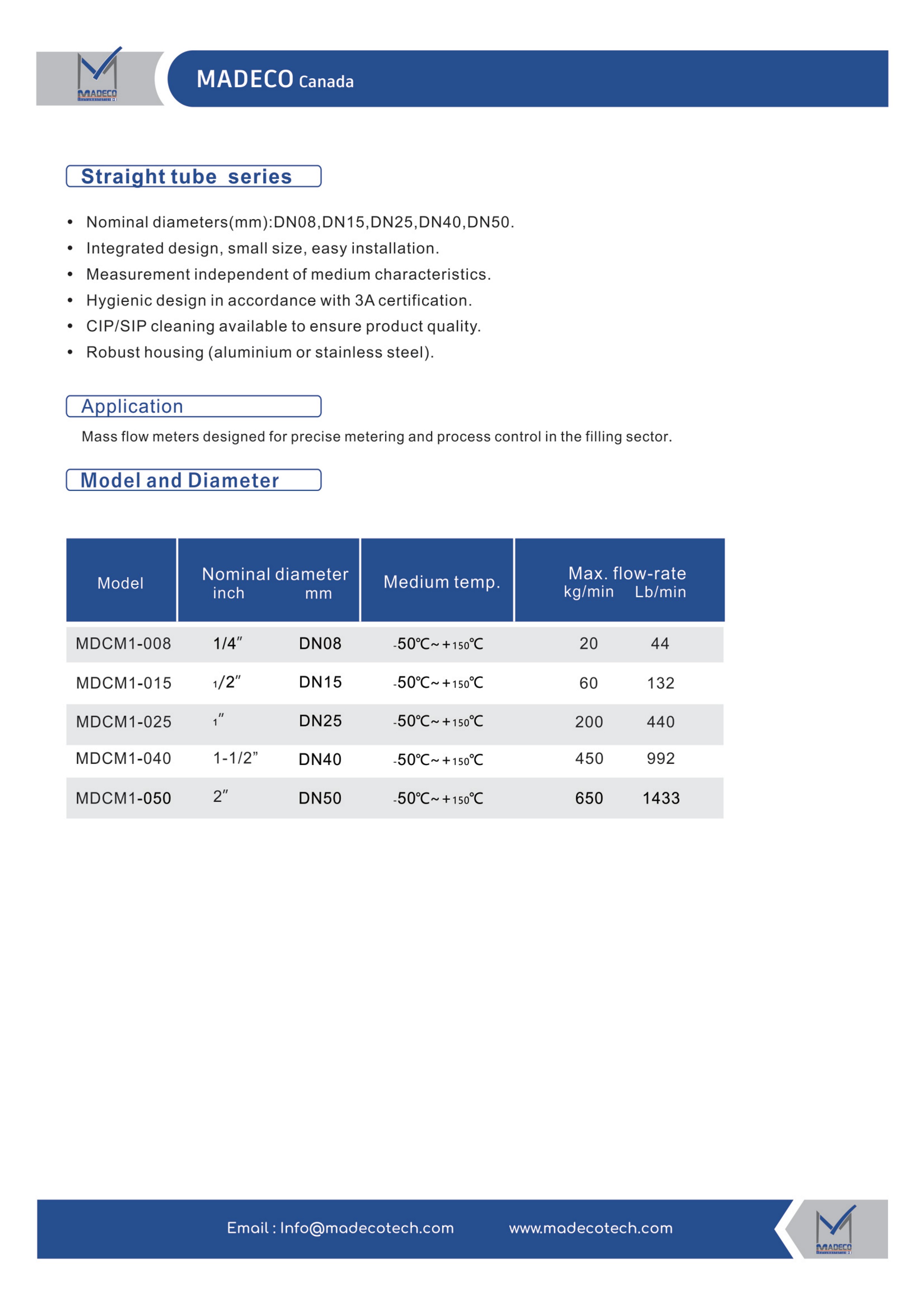

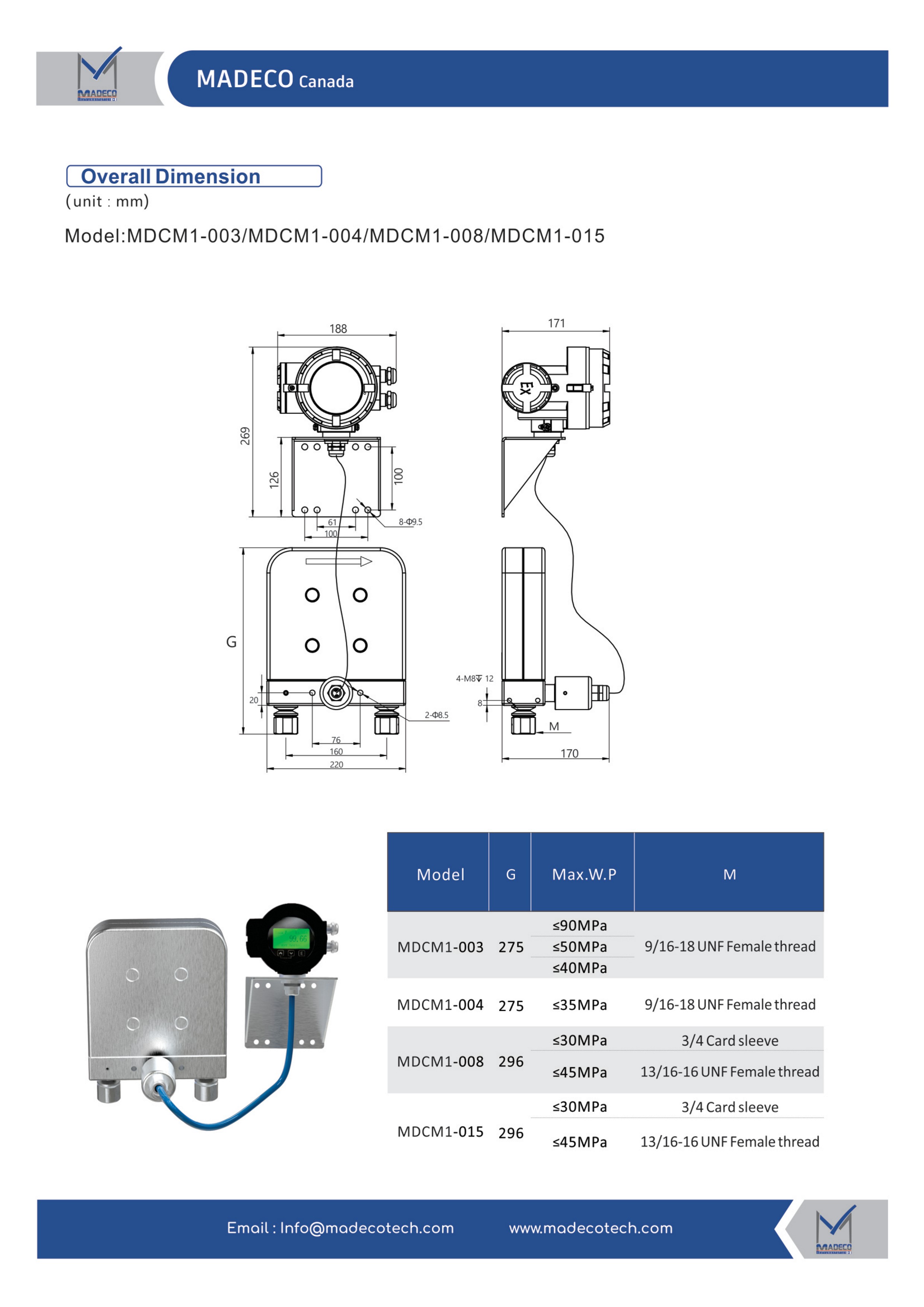

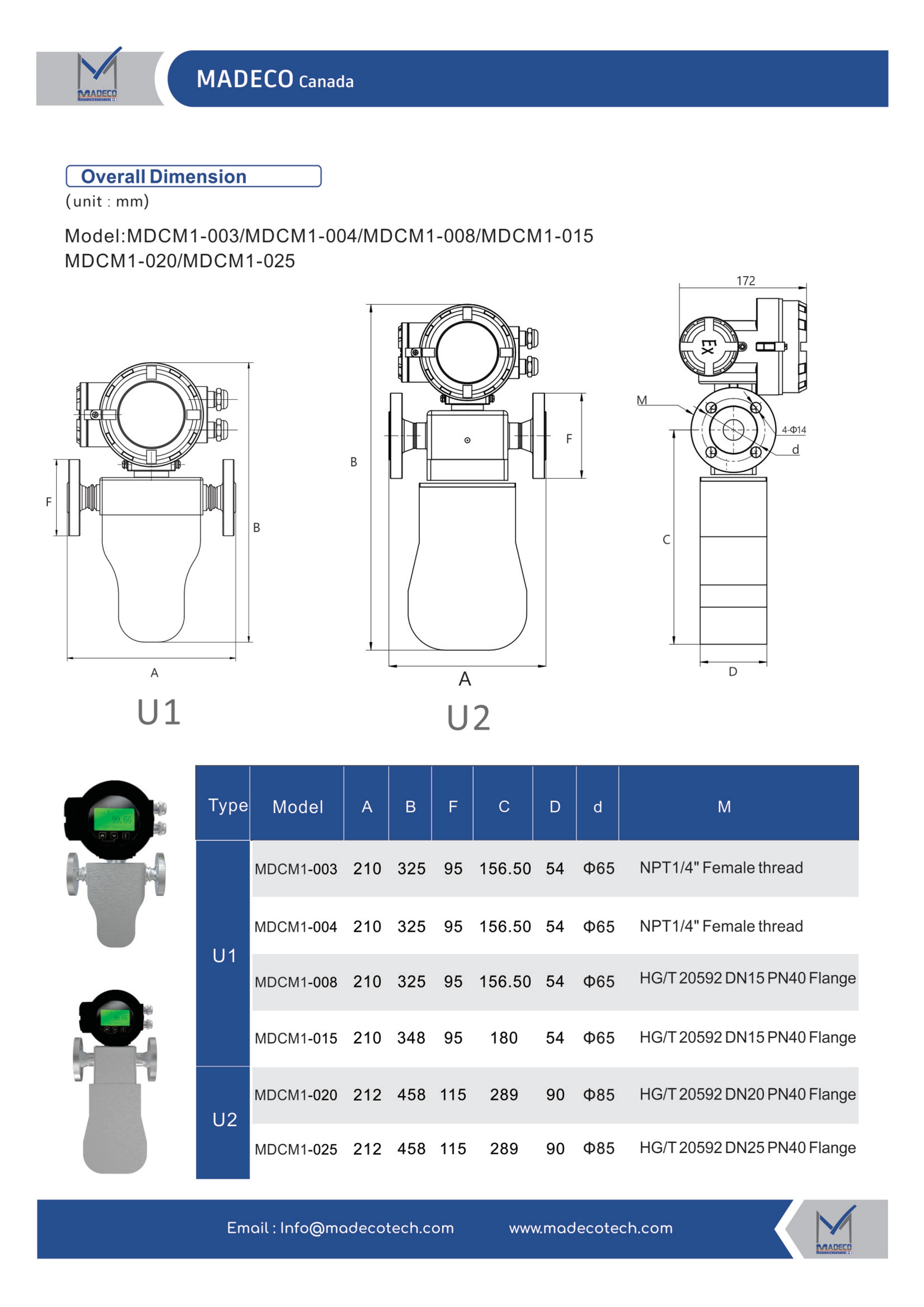

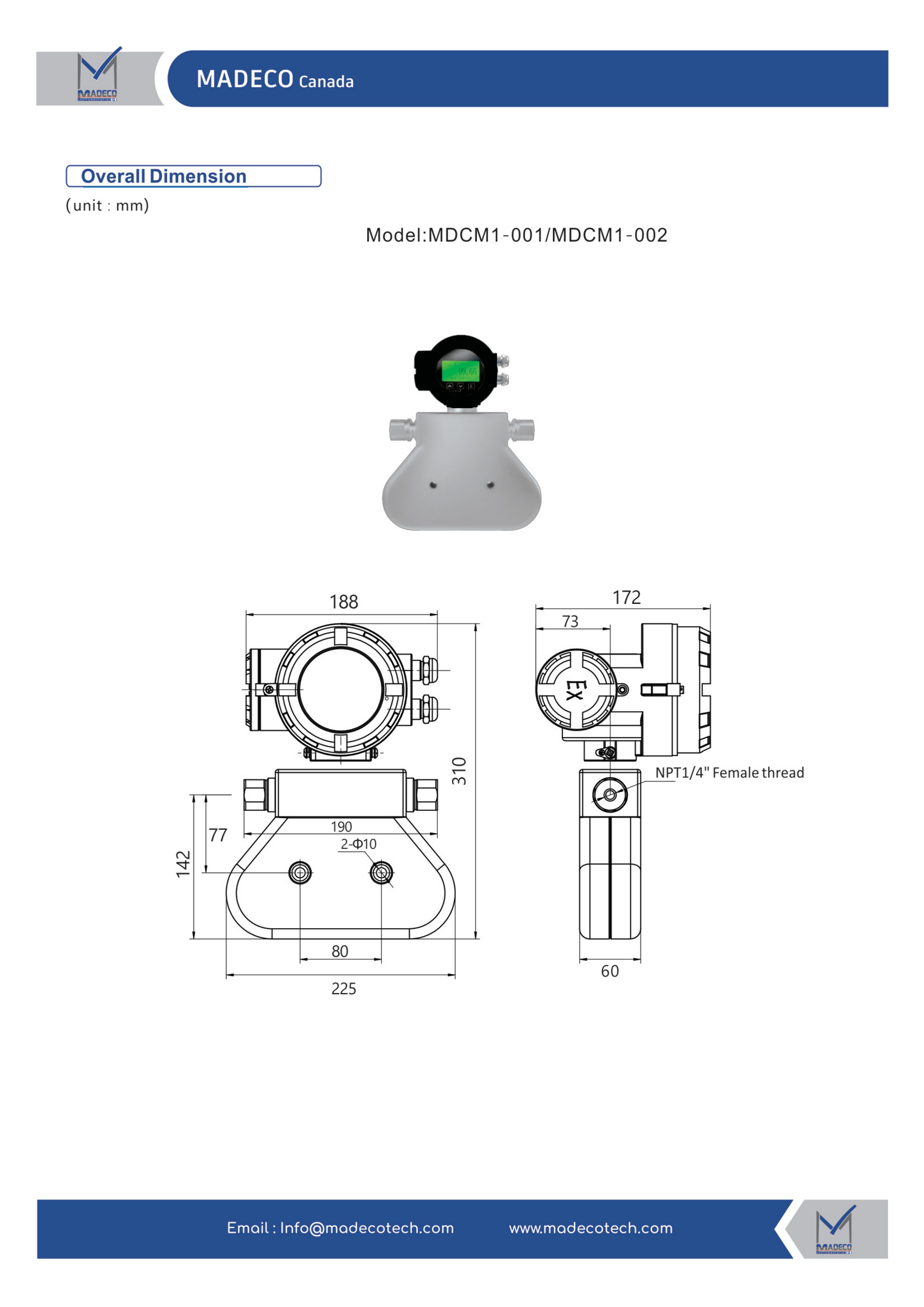

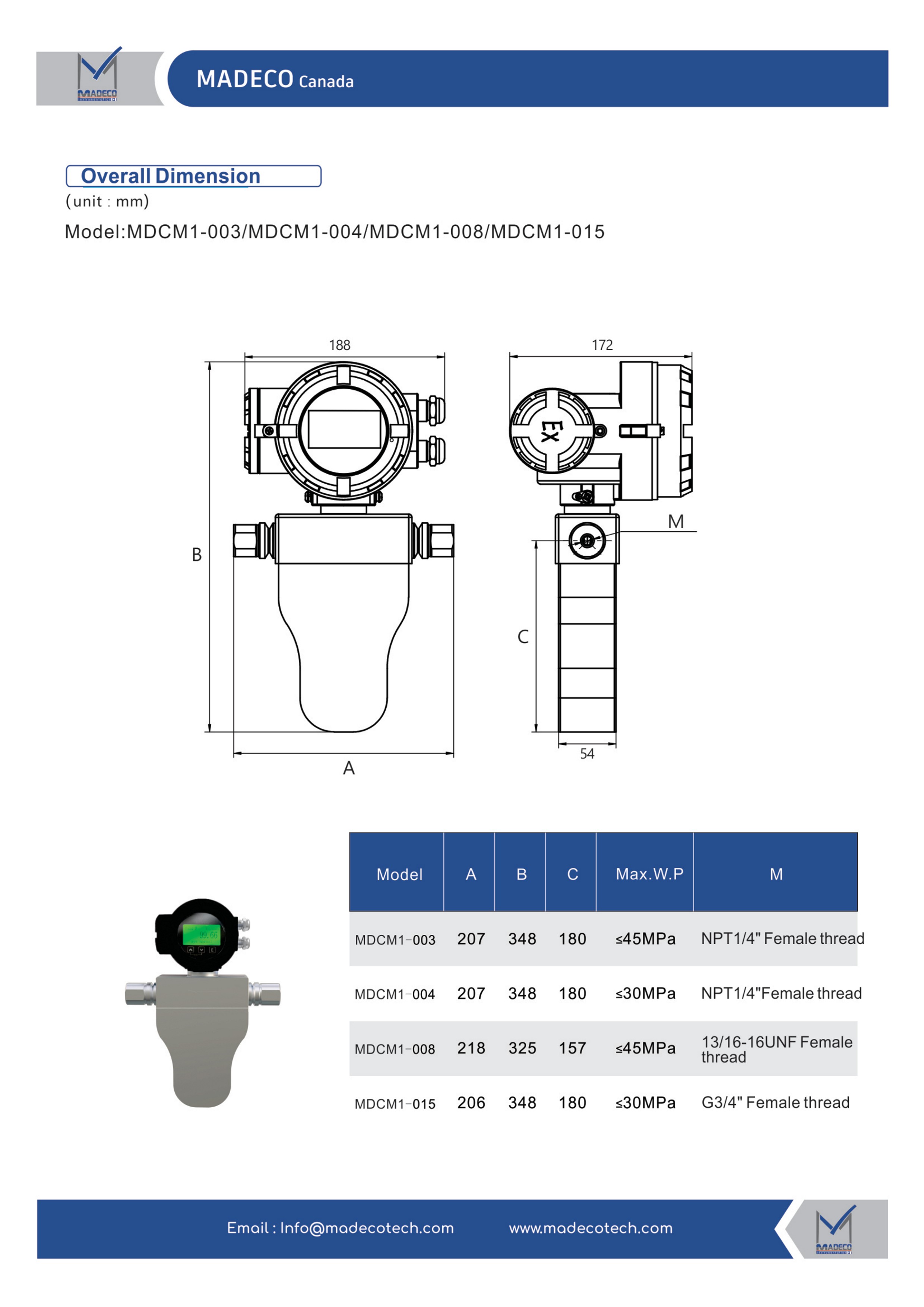

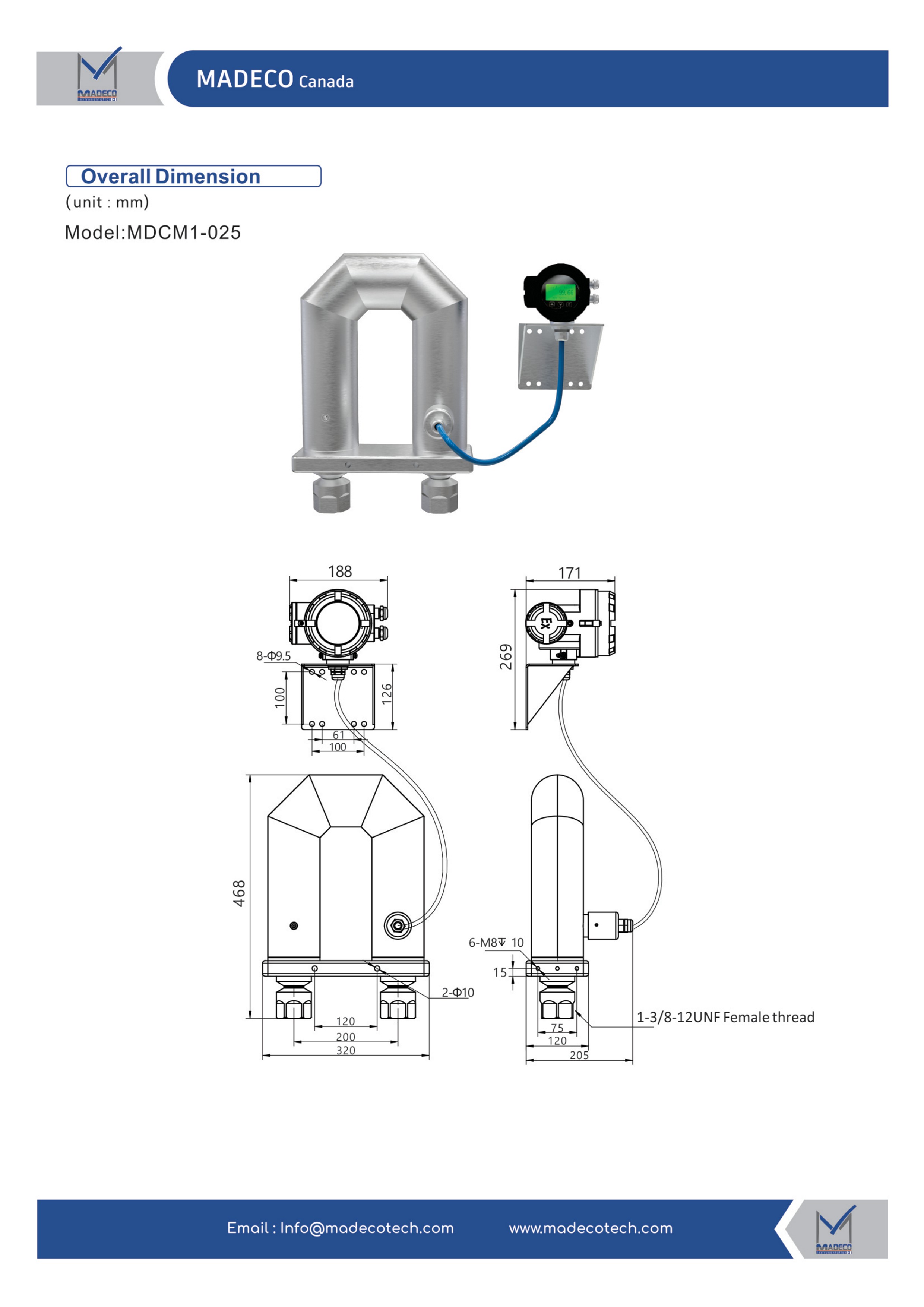

۶. سری فشار بالا ویژه گاز هیدروژن و CNG (High Pressure Series)
این سری به طور خاص برای توزیع و سوخت‌گیری گازهای هیدروژن (H2\text{H}_2H2) و CNG\text{CNG}CNG تحت فشارهای فوق‌العاده بالا طراحی شده و تحت فشار آزمون ۱٫۵ برابر فشار نامی تست گردیده است. تمامی متریال‌های در تماس با سیال از آلیاژهای کامپوزیتی ضدتردی هیدروژنی (Hydrogen Embrittlement Resistant) ساخته شده‌اند.

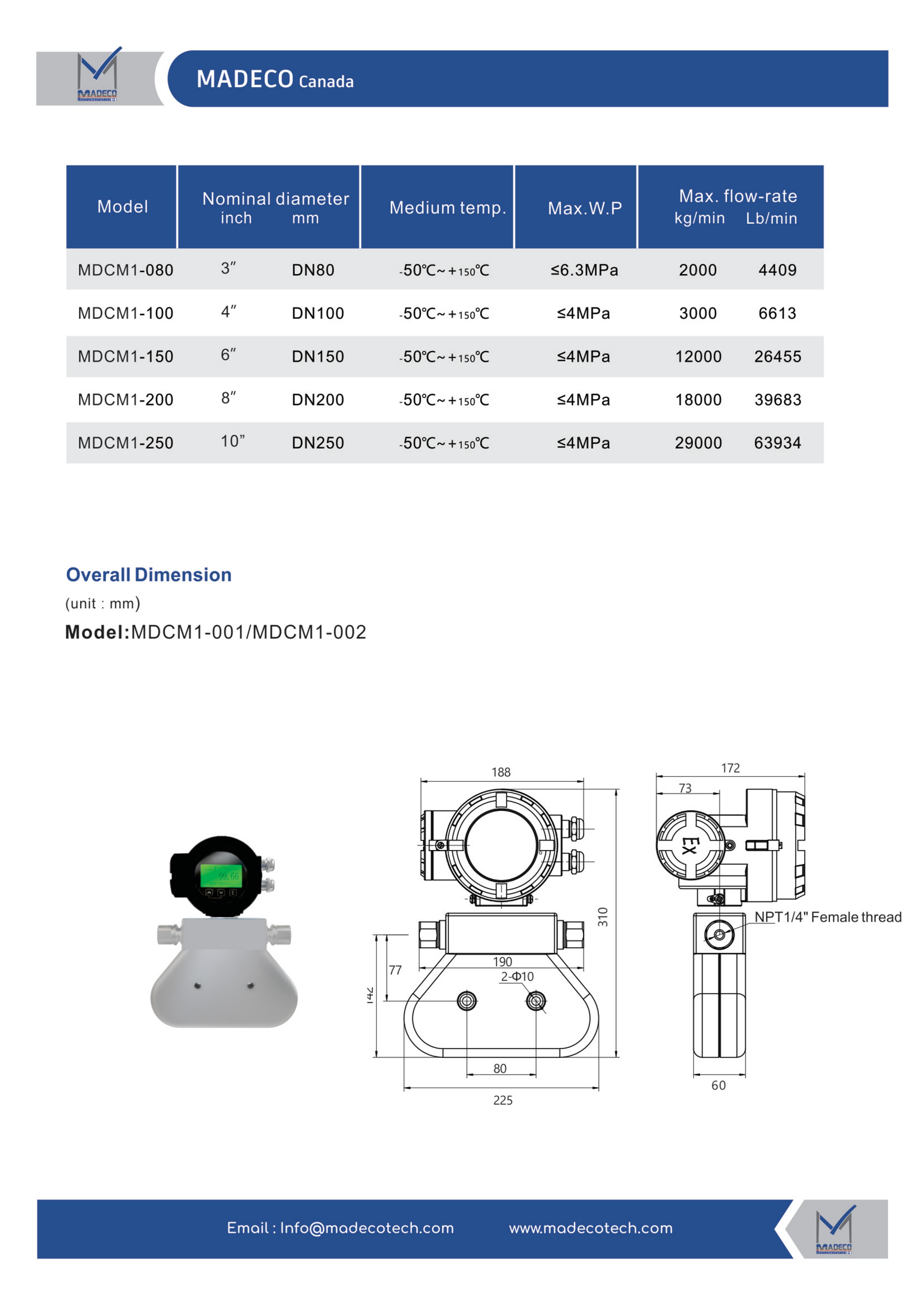

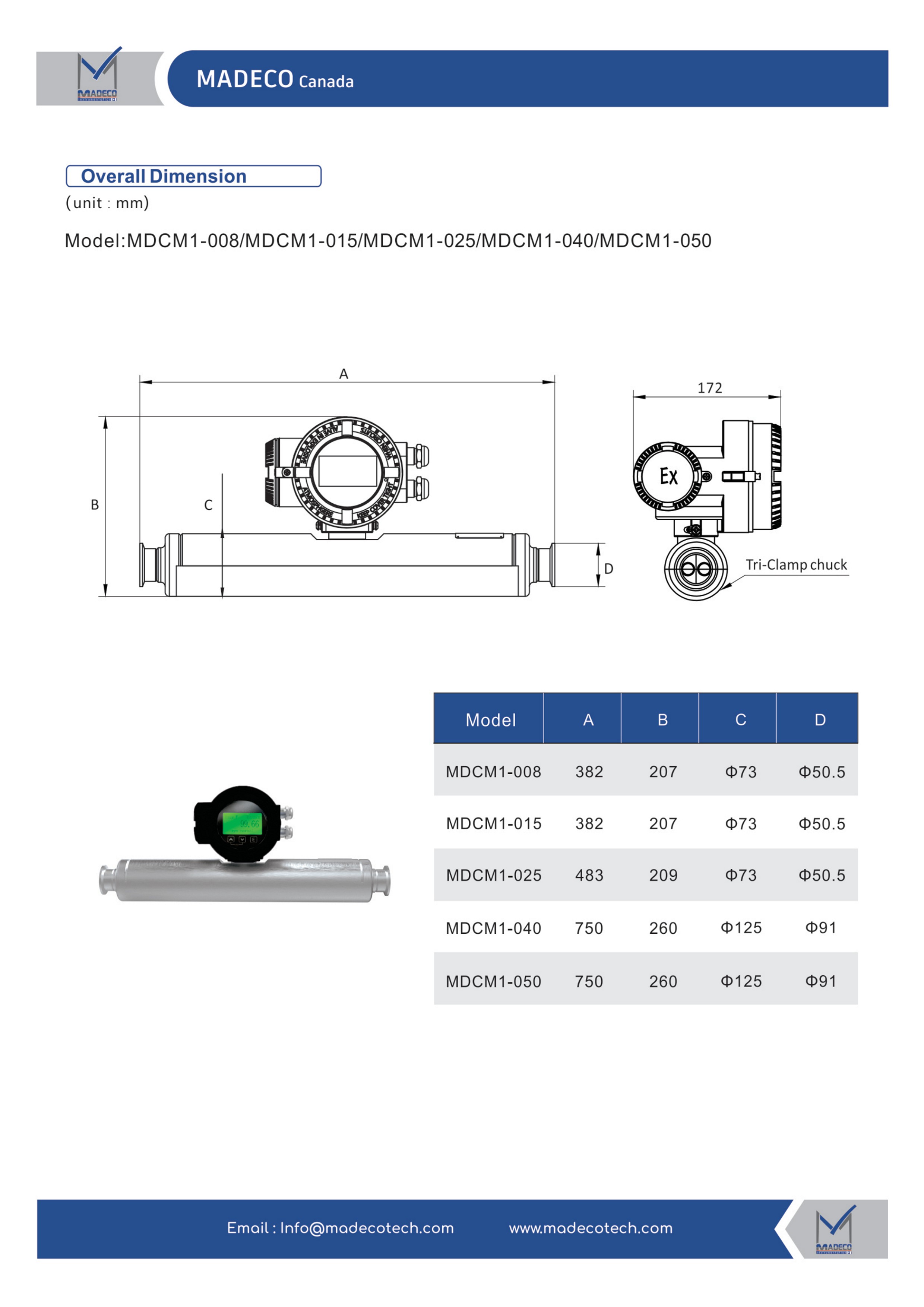

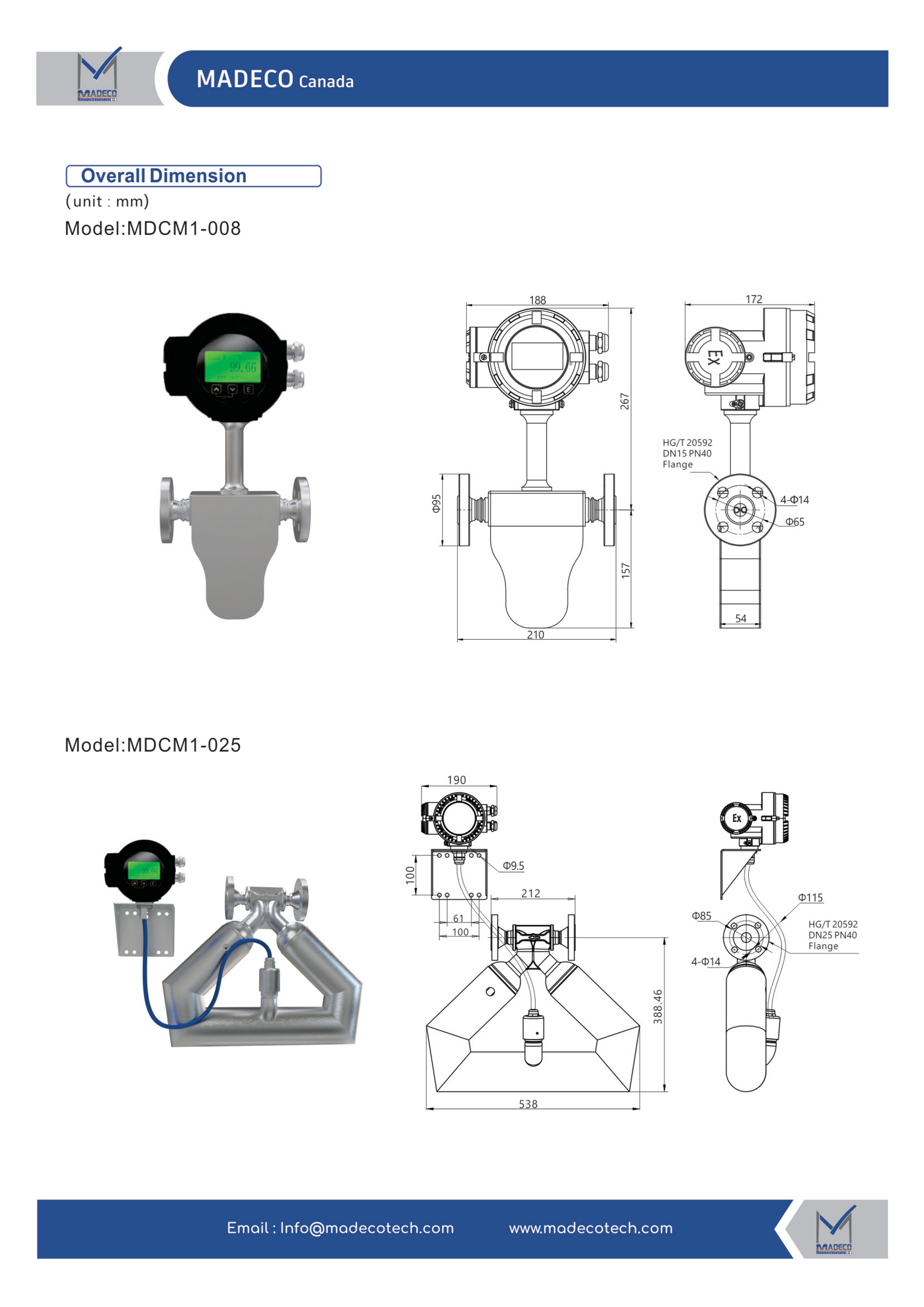

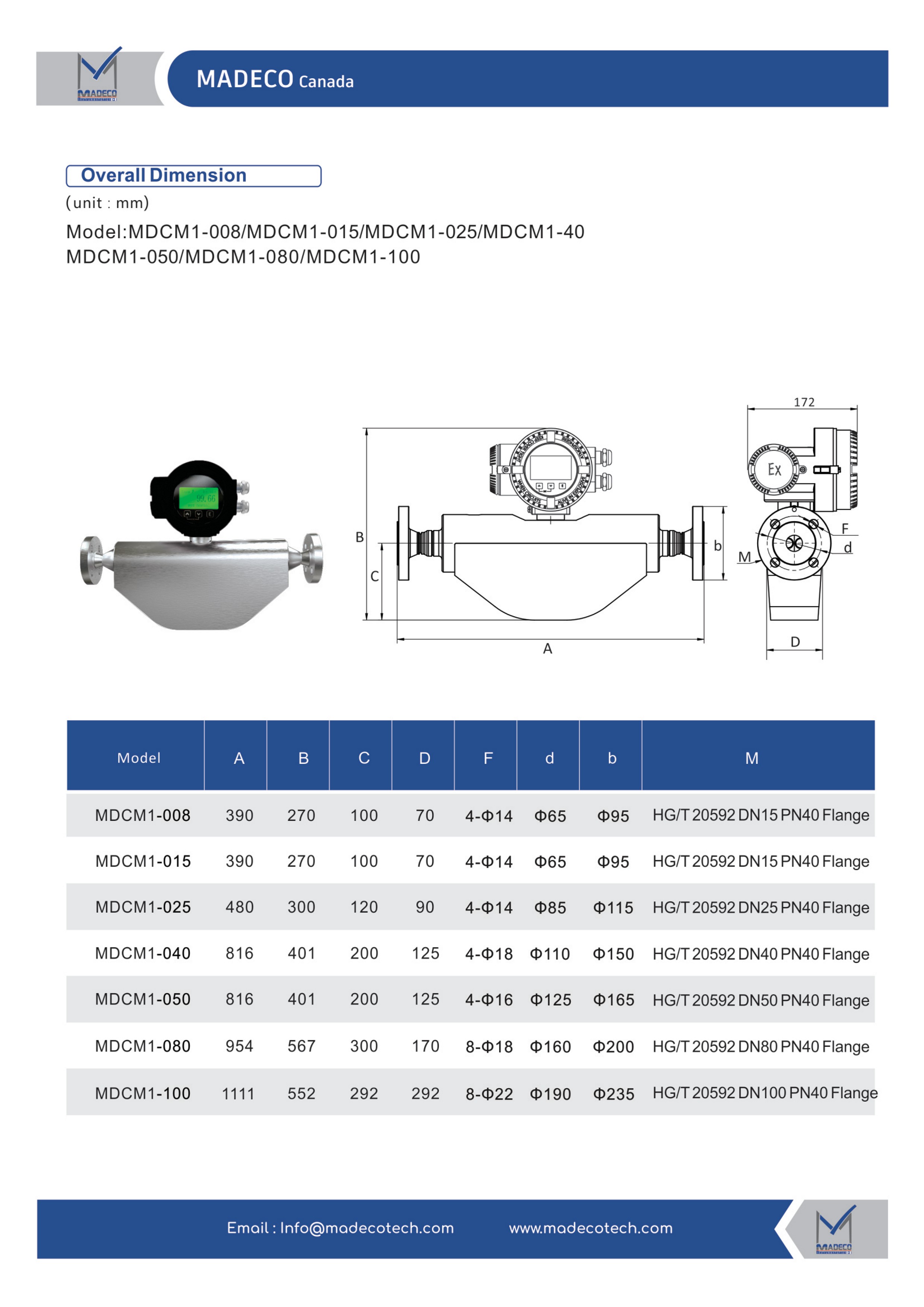

| مدل (Model) | سایز نامی (اینچ) | سایز نامی (میلی‌متر) | دمای کاری سیال (∘C^\circ\text{C}∘C) | حداکثر فشار کاری (MPa\text{MPa}MPa) | حداکثر فشار کاری (bar\text{bar}bar) |
|---|---|---|---|---|---|
| MDCM1-001 | 1/12”1/12\text{''}1/12” | DN01\text{DN01}DN01 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤45 MPa\le 45\text{ MPa}≤45 MPa | 450 bar450\text{ bar}450 bar |
| MDCM1-002 | 1/10”1/10\text{''}1/10” | DN02\text{DN02}DN02 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤20 MPa\le 20\text{ MPa}≤20 MPa | 200 bar200\text{ bar}200 bar |
| MDCM1-003 | 1/8”1/8\text{''}1/8” | DN03\text{DN03}DN03 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤90 MPa\le 90\text{ MPa}≤90 MPa | 900 bar900\text{ bar}900 bar |
| MDCM1-004 | 1/6”1/6\text{''}1/6” | DN04\text{DN04}DN04 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤35 MPa\le 35\text{ MPa}≤35 MPa | 350 bar350\text{ bar}350 bar |
| MDCM1-008 | 1/4”1/4\text{''}1/4” | DN08\text{DN08}DN08 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤30 MPa\le 30\text{ MPa}≤30 MPa | 300 bar300\text{ bar}300 bar |
| MDCM1-015 | 1/2”1/2\text{''}1/2” | DN15\text{DN15}DN15 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤45 MPa\le 45\text{ MPa}≤45 MPa | 450 bar450\text{ bar}450 bar |
| MDCM1-025 | 1”1\text{''}1” | DN25\text{DN25}DN25 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤45 MPa\le 45\text{ MPa}≤45 MPa | 450 bar450\text{ bar}450 bar |

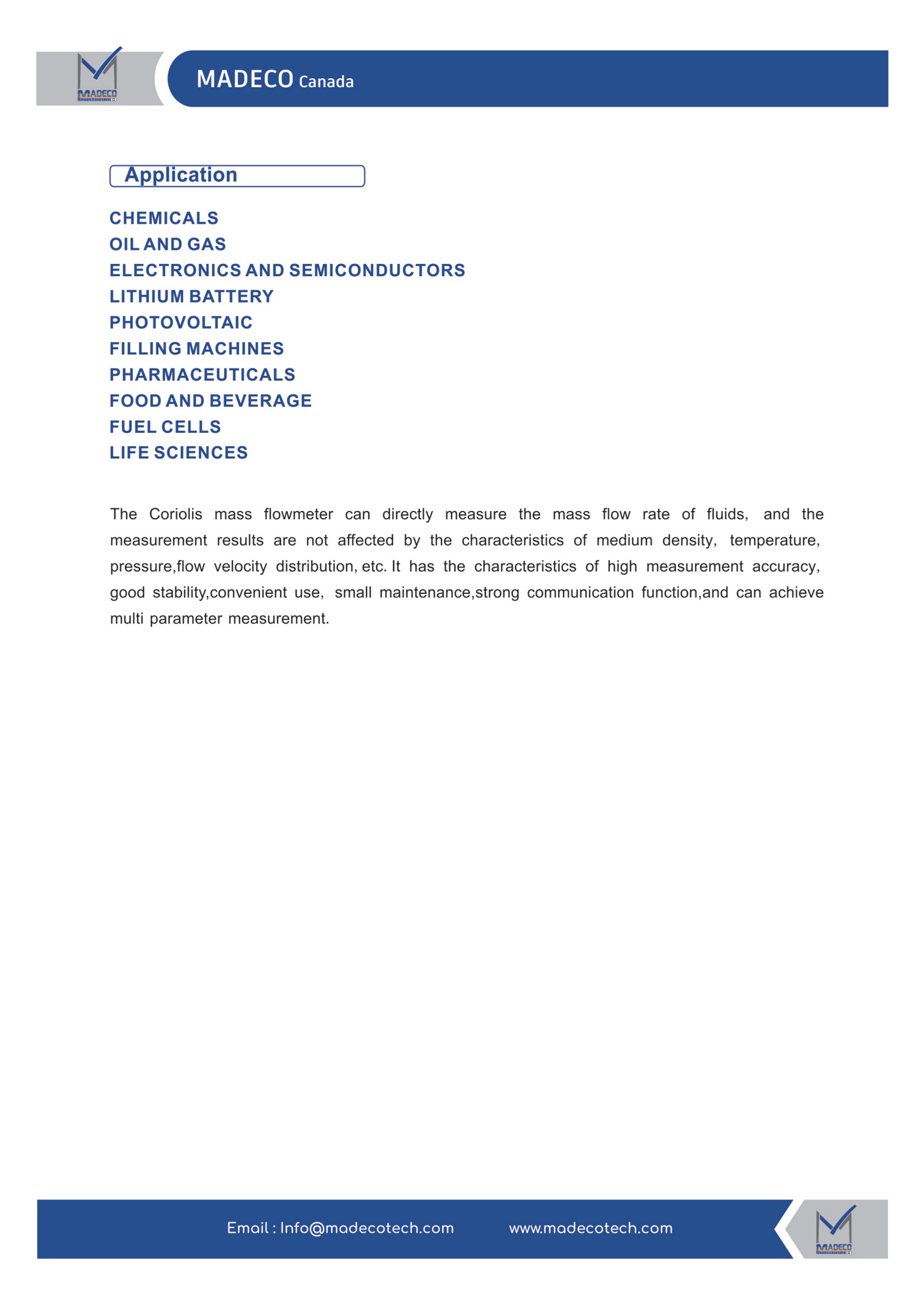

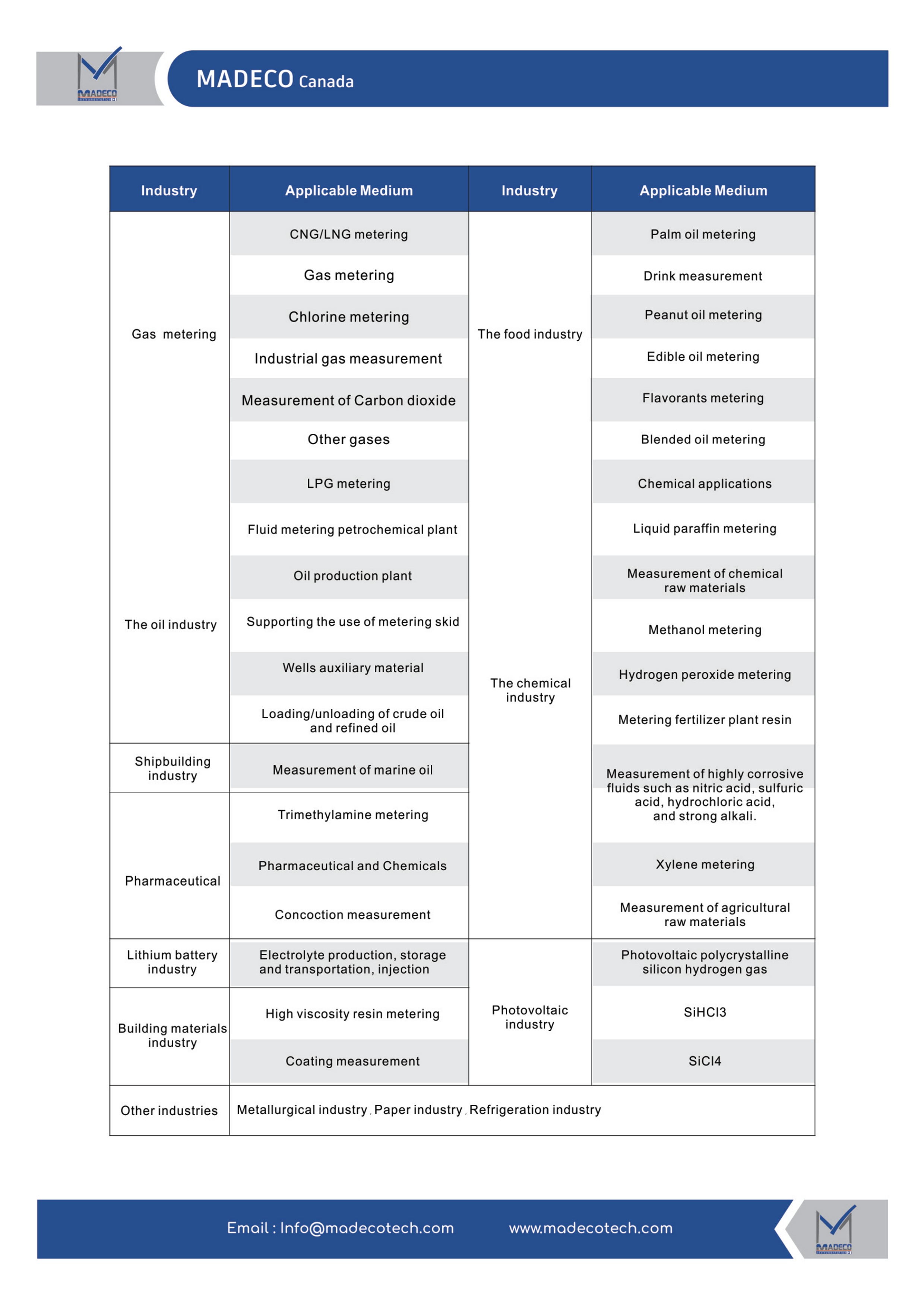

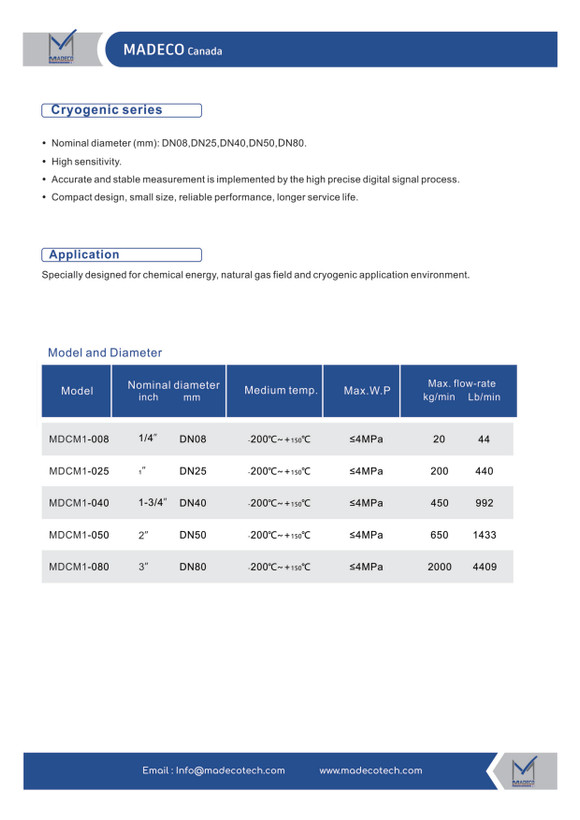

۷. صنایع و سیالات تحت پوشش (Applications & Applicable Media)
| صنعت | سیالات و کاربردهای تحت پوشش |
|---|---|
| صنایع گازی (Gas Metering) | دیسپنسرها و خطوط انتقال CNG و LNG، اندازه‌گیری گاز کلر (Cl2\text{Cl}_2Cl2)، دی‌اکسید کربن (CO2\text{CO}_2CO2)، گاز مایع (LPG\text{LPG}LPG) و گازهای صنعتی |
| صنایع نفت و پتروشیمی (Oil & Petrochemical) | پلنت‌های پتروشیمی و پالایشگاه‌ها، اسکیدهای اندازه‌گیری (Metering Skids)، چاه‌های نفت، بارگیری و تخلیه نفت خام و فرآورده‌های نفتی سنگین/سبک |
| صنایع غذایی (Food & Beverage) | اندازه‌گیری روغن پالم، روغن بادام زمینی، انواع روغن‌های خوراکی و ترکیبی، نوشیدنی‌ها و اسانس‌ها و طعم‌دهنده‌ها |
| صنایع شیمیایی (Chemical Industry) | مواد اولیه پتروشیمی، پارافین مایع، متانول، آب اکسیژنه (هیدروژن پراکسید)، رزین‌ها و مواد شیمیایی به شدت خورنده (اسید نیتریک، اسید سولفوریک، اسید کلریدریک و قلیاهای قوی) |
| باتری‌های لیتیومی (Lithium Battery) | تولید، ذخیره‌سازی، انتقال و تزریق دقیق الکترولیت |
| صنایع فتوولتائیک و نیمه‌هادی (Photovoltaic & Semi.) | گاز هیدروژن سیلیکون پلی‌کریستال، تری‌کلروسیلان (SiHCl3\text{SiHCl}_3SiHCl3)، تتراکلرید سیلیکون (SiCl4\text{SiCl}_4SiCl4) |
| داروسازی و علوم زیستی (Pharma & Life Sciences) | اندازه‌گیری تری‌متیل‌آمین، مواد خام دارویی و شیمیایی، ترکیب داروها |
| صنایع دریایی و کشتی‌سازی (Shipbuilding) | اندازه‌گیری و مانیتورینگ سوخت و روغن‌های دریایی (Marine Oil) |
| مصالح ساختمانی و صنایع دیگر | رزین‌های با ویسکوزیته بالا، خطوط پوشش‌دهی و رنگ، صنایع فلزی و متالورژی، کاغذسازی، سیستم‌های تبرید و پیل‌های سوختی (Fuel Cells) |
MADECO Canada — MDCM1 Series Coriolis Mass Flow Meter (Technical Datasheet)
1. Product Features & Overview
The MDCM1-Series Coriolis Mass Flow Meter, manufactured by MADECO Canada, is an advanced, multi-functional flow metering system designed for precise, direct measurement of mass flow, density, and temperature across demanding industrial processes.
- Multi-functional: Simultaneously measures mass flow, volume flow, density, and temperature. Transmitter includes two independently configurable output channels.
- Direct Mass Flow Measurement: Eliminates conversion errors associated with volumetric flow meters.
- High Accuracy:
- Liquid: up to ±0.1%±(Zero StabilityActual Flow)×100%\pm 0.1\% \pm \left(\frac{\text{Zero Stability}}{\text{Actual Flow}}\right) \times 100\%±0.1%±(Actual FlowZero Stability)×100%
- Gas: up to ±0.25%±(Zero StabilityActual Flow)×100%\pm 0.25\% \pm \left(\frac{\text{Zero Stability}}{\text{Actual Flow}}\right) \times 100\%±0.25%±(Actual FlowZero Stability)×100%
- Wide Range Ratio: Turndown ratio up to 100:1 (up to 1000:1 for low-frequency sensors).
- High Reliability & Low Maintenance: Obstructionless flow tube, no moving parts, low pressure drop, easy installation.
- Smart Self-Diagnostics: Built-in circuit and sensor self-diagnostics for quick troubleshooting.
- Adjustable Damping Time: Optimizes signal filtering and response time.
2. Measuring Principle & Architecture
Operates on the Coriolis Principle. When fluid passes through the vibrating measuring tubes:
- No Flow: Vibration at the inlet and outlet detection coils is in phase.
- Flow: Fluid mass momentum generates Coriolis forces causing tube twisting, producing a phase difference (Δt\Delta tΔt) directly proportional to mass flow rate. The resonant vibration frequency determines fluid density.
3. Intelligent Transmitter Display
Equipped with a high-speed DSP + ARM core and industrial LCD display capable of cycling through:
- Mass Flow Rate & Total Mass (kg\text{kg}kg, t\text{t}t)
- Volumetric Flow Rate & Total Volume (m3\text{m}^3m3)
- Standard/Normal Gas Flow Rate & Cumulative Standard Volume (Nm3\text{Nm}^3Nm3)
- Real-time Fluid Density (g/cm3\text{g/cm}^3g/cm3)
- Medium Temperature (\text{^\circ C})
4. General Technical Indicators
| Parameter | Value |
|---|---|
| Accuracy Classes | ±0.15%\pm 0.15\%±0.15% of rate | ±0.2%\pm 0.2\%±0.2% of rate | ±0.5%\pm 0.5\%±0.5% of rate | ±1.0%\pm 1.0\%±1.0% of rate |
| Repeatability | 0.075%0.075\%0.075% | 0.1%0.1\%0.1% | 0.25%0.25\%0.25% | 0.5%0.5\%0.5% of rate |
| Density Accuracy | ±0.001 g/cm3\pm 0.001\text{ g/cm}^3±0.001 g/cm3 (±1 kg/m3\pm 1\text{ kg/m}^3±1 kg/m3) |
| Temperature Accuracy | ±1 ∘C\pm 1\text{ }^\circ\text{C}±1 ∘C or ±0.5%×Test value\pm 0.5\%\times\text{Test value}±0.5%×Test value |
| Temperature Repeatability | 0.2 ∘C0.2\text{ }^\circ\text{C}0.2 ∘C |
| Relative Humidity | ≤95%\le 95\%≤95% |
| MAX Working Pressure | 1.6 MPa1.6\text{ MPa}1.6 MPa to 120 MPa120\text{ MPa}120 MPa (16 bar∼1200 bar16\text{ bar} \sim 1200\text{ bar}16 bar∼1200 bar) |
| Power Supply | 24 VDC24\text{ VDC}24 VDC / 220 VAC220\text{ VAC}220 VAC self-adaption |
| Electrical Interface | 1/2” NPT1/2\text{'' NPT}1/2” NPT / M20×1.5\text{M}20\times 1.5M20×1.5 |
| Protection Rating | IP66\text{IP66}IP66 / IP67\text{IP67}IP67 |
| Explosion-Proof Ratings | Ex d ib IIC T6 Gb\text{Ex d ib IIC T6 Gb}Ex d ib IIC T6 Gb ; Ex db ia IIC T6 Gb\text{Ex db ia IIC T6 Gb}Ex db ia IIC T6 Gb ; Ex tb ia IIIC T80∘C Db\text{Ex tb ia IIIC T80}^\circ\text{C Db}Ex tb ia IIIC T80∘C Db |
5. Zero Stability by Model
| Model | Zero Stability (kg/min\text{kg/min}kg/min) | Model | Zero Stability (kg/min\text{kg/min}kg/min) |
|---|---|---|---|
| MDCM1-001 | 0.00020.00020.0002 | MDCM1-040 | 0.0200.0200.020 |
| MDCM1-002 | 0.00050.00050.0005 | MDCM1-050 | 0.0250.0250.025 |
| MDCM1-003 | 0.0010.0010.001 | MDCM1-080 | 0.0500.0500.050 |
| MDCM1-004 | 0.0010.0010.001 | MDCM1-100 | 0.1000.1000.100 |
| MDCM1-008 | 0.0020.0020.002 | MDCM1-150 | 0.2000.2000.200 |
| MDCM1-015 | 0.0060.0060.006 | MDCM1-200 | 0.3000.3000.300 |
| MDCM1-025 | 0.0100.0100.010 | MDCM1-250 | 0.7500.7500.750 |
6. High Pressure Series (Hydrogen / CNG Metering)
Engineered for ultra-high pressure applications including hydrogen fueling dispensers, CNG platforms, and micro-flow gases. Hydrostatically tested at 1.5× rated pressure. Wetted parts are made of high-grade composite alloys offering high resistance to hydrogen embrittlement.
| Model | Nominal Diameter (inch) | Nominal Diameter (mm) | Medium Temp. (∘C^\circ\text{C}∘C) | Max. Working Pressure |
|---|---|---|---|---|
| MDCM1-001 | 1/12”1/12\text{''}1/12” | DN01\text{DN01}DN01 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | $\le 45\1-004** |
| MDCM1-008 | 0.0020.0020.002 | MDCM1-150 | 0.2000.2000.200 | |
| MDCM1-015 | 0.0060.0060.006 | MDCM1-200 | 0.3000.3000.300 | |
| MDCM1-025 | 0.0100.0100.010 | MDCM1-250 | 0.7500.7500.750 |
6. High Pressure Series (Hydrogen / CNG Metering)
Engineered for ultra-high pressure applications including hydrogen fueling dispensers, CNG platforms, and micro-flow gases. Hydrostatically tested at 1.5× rated pressure. Wetted parts are made of high-grade composite alloys offering high resistance to hydrogen embrittlement.
| Model | Nominal Diameter (inch) | Nominal Diameter (mm) | Medium Temp. (∘C^\circ\text{C}∘C) | Max. Working Pressure |
|---|---|---|---|---|
| MDCM1-001 | 1/12”1/12\text{''}1/12” | DN01\text{DN01}DN01 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤45 MPa\le 45\text{ MPa}≤45 MPa (450 bar450\text{ bar}450 bar) |
| MDCM1-002 | 1/10”1/10\text{''}1/10” | DN02\text{DN02}DN02 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤20 MPa\le 20\text{ MPa}≤20 MPa (200 bar200\text{ bar}200 bar) |
| MDCM1-003 | 1/8”1/8\text{''}1/8” | DN03\text{DN03}DN03 | −50∼+150 ∘C-50 \sim +150\text{ }^\circ\text{C}−50∼+150 ∘C | ≤90 MPa\le 90\text{ MPa}≤90 MPa (900 bar900\text{ bar}900 bar) |
| MDCM1-004 | $1/, industrial gases, and Hydrogen fueling stations. |
- Oil & Gas / Petrochemicals: Skids, crude oil loading/unloading, wellhead chemicals, and petrochemical plants.
- Chemical & Corrosive Fluids: HNO3\text{HNO}_3HNO3, H2SO4\text{H}_2\text{SO}_4H2SO4, HCl\text{HCl}HCl, strong alkalis, methanol, hydrogen peroxide, and liquid paraffin.
- High-Tech & Renewable Energy: Lithium battery electrolyte injection, photovoltaic polysilicon (SiHCl3\text{SiHCl}_3SiHCl3, SiCl4\text{SiCl}_4SiCl4), fuel cells.
- Food, Pharma & Marine: Edible oils, flavorants, pharmaceuticals, marine bunker fuel monitoring.
