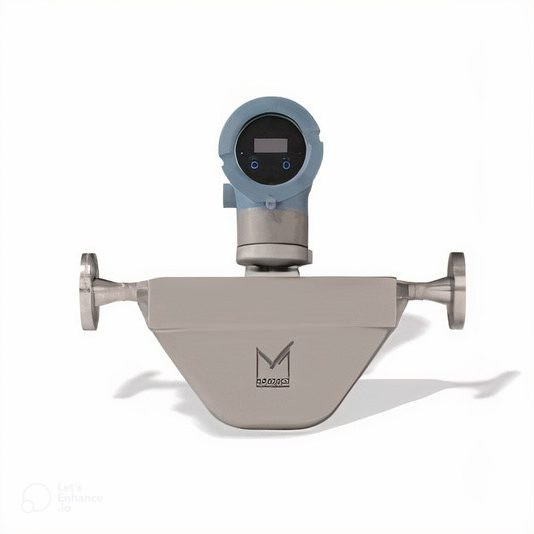

اتصال کلمپی کوریولیس مس فلومتر مدکو کانادا (سهکلمپ ۲ اینچ)
MADECO Canada Coriolis Flowmeter Tri-Clamp Fitting (2 Inch)
برند:مدکو - madeco
None
توضیحات
دیتاشیت فلومتر جرمی کوریولیس سری MDCMF — شرکت MADECO کانادا
۱. معرفی محصول
فلومتر (دبی‌سنج) جرمی کوریولیس سری MDCMF ساخت کمپانی MADECO کانادا، جرم سیال را با دقت بسیار بالا و به‌صورت مستقیم بر اساس اصل کوریولیس (نیروی کوریولیس) اندازه‌گیری می‌کند. مهم‌ترین مزیت این تکنولوژی آن است که دقت اندازه‌گیری تحت تأثیر هیچ‌یک از عوامل فیزیکی سیال — مانند دما، فشار، چگالی و ویسکوزیته — قرار نمی‌گیرد و در نتیجه نیازی به محاسبات جبران‌سازی (Compensation) نیست.
این فلومتر از دو بخش اصلی تشکیل شده است:
- سنسور (Sensor): لوله‌های اندازه‌گیری مرتعش و بدنه مکانیکی
- ترنسمیتر (Transmitter): مبدل الکترونیکی پردازشگر سیگنال
طراحی و تولید این محصول این محصولبنای استاندارد ملی ضدانفجار انجام شده و رده ضدانفجار آن Ex d## ۲.5 Gb است.
۲. چرا فلومتر کوریولیس؟
- فلومتر کوریولیس جرم مایع را مستقیماً اندازه‌گیری می‌کند و دقت آن (۰٫۱ تا ۰٫۲٪) بالاترین دقت در میان تمامی انواع فلومترها محسوب می‌شود.
- گستره کاربرد بسیار وسیع است؛ حتی برای سیالات دیراندازه‌گیر مانند محیط‌های با دمای بالا، فشار بالا، ویسکوزیته بالا و سیالات دو فازی و سه فازی.
- الزامات نصب پایین: برخلاف اغلب دبی‌سنج‌ها، نیاز به لوله‌کازی مستقیم (Straight Run) در بالادست و پایین‌دست دستگاه حداقلی است.
- عملکرد پایدار و قابل اعتماد با سطح تعمیرات و نگهداری پایین (Low Maintenance).
۳. مشخصات فنی
| مشخصه فنی | توضیحات |
|---|---|
| کاربرد (Application) | مناسب برای اندازه‌گیری جرمی/حجمی مایع، گاز، مایع-جامد و مایع-گاز |
| جنس خط داخلی (Wetted Parts) | استنلس استیل SS316L / هاستلوی HC |
| فشار کاری | مطابق جدول مدل‌ها؛ سفارش‌های خاص برای فشارهای بالا پذیرفته می‌شود |
| دمای سیال (Medium Temp.) | چهار رده: ۵۰- تا ۱۵۰+ | ۵۰- تا ۲۵۰+ | ۵۰- تا ۳۵۰+ | ۱۰۰- تا ۳۵۰+ درجه سانتی‌گراد |
| دمای محیط (Ambient) | سنسور: ۴۰- تا ۱۵۰+ درجه سانتی‌گراد | ترنسمیتر: ۲۰- تا ۷۰+ درجه سانتی‌گراد |
| دقت اندازه‌گیری دبی جرمی | ۰٫۲٪ و به‌صورت آپشن ۰٫۱٪ نرخ جریان (of rate) |
| دقت اندازه‌گیری چگالی | ۰٫۰۰۲ g/cm³ و به‌صورت آپشن ۰٫۰۰۱ g/cm³ |
| تکرارپذیری (Repeatability) | 0.10% Flow Rate±12(Zero Point StabilityFlow Rate)×100%0.10\%\ \text{Flow Rate} \pm \tfrac{1}{2}\left(\dfrac{\text{Zero Point Stability}}{\text{Flow Rate}}\right)\times 100\%0.10% Flow Rate±21(Flow RateZero Point Stability)×100% |
| سیگنال خروجی | 4-20mA (مقاومت بار < ۵۰۰Ω، جریان لحظه‌ای یا چگالی — آپشنال) | پالس ۰ تا ۱۰ کیلوهرتز | ارتباط استاندارد RS485 |
| نماد ضدانفجار | Ex d ib IIC T5 Gb |
۴. انواع و جدول مدل‌ها
الف) تایپ میکرو (Micro Type)
| مدل | DN (mm) | بازه دبی (kg/h) | فشار کاری (MPa) | نوع اتصال |
|---|---|---|---|---|
| MDCMF-1-1-AB | 1.5 | ۰ ~ ۴ | ۰ ~ ۳۲ | جوشی ø6×1.5 |
| MDCMF-1-1-A | 3 | ۰ ~ ۴۰ | ۰ ~ ۳۲ | جوشی ø6×1.5 |
| MDCMF-1-1-B | 6 | ۰ ~ ۱۰۰ | ۰ ~ ۲۵ | جوشی ø10×2 |
| MDCMF-1-2-A | 8 | ۰ ~ ۲۰۰ | ۰ ~ ۲۰ | جوشی ø10×1 |
ب) تایپ متوسط-کوچک (Medium-Small Type)
| مدل | DN (mm) | بازه دبی (kg/h) | فشار کاری (MPa) | نوع اتصال |
| :اری (MPa) | نوع اتصال |
|---|---|
| MDCMF-1-3-A | 12 |
| MDCMF-1-3-B | 14 |
| ۱۰۰۰ | ۰ ~ ۲۵ |
| MDCMF-1-4 | 16 |
| MDCMF-1-5-A | 25 |
ج) تایپ درشت‌مقیاس (Large-Scale Type)
| مدل | DN (mm) | بازه دبی (t/h) | فشار کاری (MPa) | نوع اتصال |
|---|---|---|---|---|
| MDCMF-1-3-A | 10 | ۰ ~ ۰٫۵ | ۰ ~ ۴ | فلنج 10 |
| MDCMF-1-3-B | 15 | ۰ ~ ۱٫۰ | ۰ ~ ۴ | فلنج 15 |
| MDCMFM-1-4 | 20 | ۰ ~ ۳٫۰ | ۰ ~ ۴ | فلنج 20 |
| MDCMF-1-5-A | 25 | ۰ ~ ۱۰ | ۰ ~ ۴ | فلنج 25 |
| MDCMF-1-5-B | 40 | ۰ ~ ۲۰ | ۰ ~ ۴ | فلنج 40 |
| MDCMF-1-6-A | 50 | ۰ ~ ۳۰ | ۰ ~ ۴ | فلنج 50 |
| MDCMF-1-6-AB | 65 | ۰ ~ ۵۰ | ۰ ~ ۴ | فلنج 65 |
| MDCMF-1-6-B | 80 | ۰ ~ ۱۰۰ | ۰ ~ ۴ | فلنج 80 |
| MDCMF-1-6-C | 100 | ۰ ~ ۱۵۰ | ۰ ~ ۴ | فلنج 100 |
| MDCMF-1-6-D | 150 | ۰ ~ ۳۰۰ | ۰ ~ ۲ | فلنج 150 |
| MDCMF-1-6-E | 200 | ۰ ~ ۵۰۰ | ۰ ~ ۲ | فلنج 150 |
این سری در سه ساختار عرضه می‌شود: تایپ میکرو (سنسور با مبدل جداشونده)، تایپ متوسط-کوچک (کامپکت با نمایشگر) و تایپ درشت‌مقیاس (بدنه مثلثی/فلنجی).
۵. ساختار کد سفارش (Model Selection)
کد سفارش از ۱۱ پوزیشن پس از شماره پایه MDCMF تشکیل می‌شود:
| پوزیشن | گزینه‌ها | توضیح |
|---|---|---|
| ① قطر (Diameter) | 1A / 1B / 2A / 3A / 3B / 4A / 5A / 5B / 6A / 6AB / 6B / 6C / 6CD / 6D / 6E / 6F | DN3 (0~40 kg/h) تا DN250 (0~1000 t/h) — مطابق جداول بالا |
| ② خروجی سیگنال | 1 | خروجی 4-20mA / 0-10kHz |
| ③ پروتکل ارتباطی | 1 / 2 / 3 | RS485 | HART | بدون ارتباط |
| ④ کلاس فشار | 16 / 40 / XX | 1.6 MPa | 4.0 MPa | سفارشی (درخواستی) |
| ⑤ رده دمایی | T1 / T2 / T3 / T4 | ۵۰-~۱۵۰+ | ۵۰-~۲۵۰+ | ۵۰-~۳۵۰+ | ۲۰۰-~۱۵۰+ درجه سانتی‌گراد |
| ⑥ جنس قطعات تر | S6 / HC / PT / XX | SS316 | هاستلوی C | PTFE (فقط سایز بزرگ) | سفارشی |
| ⑦ رده دقت | 02 / 15 / 10 | 0.20% | 0.15% | 0.10% نرخ جریان |
| ⑧ نحوه اتصال | AXX / DXX / TRC / THR | فلنج ANSI (A15: ANSI 150#، A30: ANSI 300#…) | فلنج DIN (D16: PN16، D25: PN25…) | اتصال بهداشتی Tri-Clamp | اتصال رزوه‌ای |
| ⑨ جنس بدنه | S4 / S6 | SS304 | SS316 |
| ⑩ ساختار | S / L | کامپکت با نمایشگر محلی | نمایشگر جداشونده همراه پایه (Bracket) |
| ⑪ تغذیه | 0 / 1 | 24V DC | 220V AC |
نمونه کد سفارش:
MDCMF - 1-6A - 1 - 1 - 40 - T1 - S6 - 02 - D16 - S6 - S - 0
یعنی: فلومتر کوریولیس DN50 با بازه ۰ تا ۳۰ تن بر ساعت، خروجی 4-20mA و پالس، ارتباط RS485، کلاس فشار PN40، رده دمایی T1، قطعات تر استیل 316، دقت 0.2٪، فلنج DIN PN16، بدنه SS316، ساختار کامپکت با نمایشگر محلی و تغذیه 24VDC.
۶. اطلاعات مورد نیاز هنگام استعلام
برای انتخاب دقیق مدل و ارائه پیش‌فاکتور، لطفاً موارد زیر را مشخص فرمایید: نام و خواص سیال (چگالی، ویسکوزیته)، بازه دبی (حداقل/نرمال/حداکثر)، دما و فشار کاری فرآیند، شرایط محیطی، الزامات ضدانفجار، نحوه اتصال به خط (فلنج/رزوه/تری‌کلمپ)، پروتکل ارتباطی و شرایط تغذیه برق.
📧 Info@madecotech.com | 🌐 www.madecotech.com
MADECO Canada — MDCMF Series Coriolis Mass Flow Meter (Datasheet)

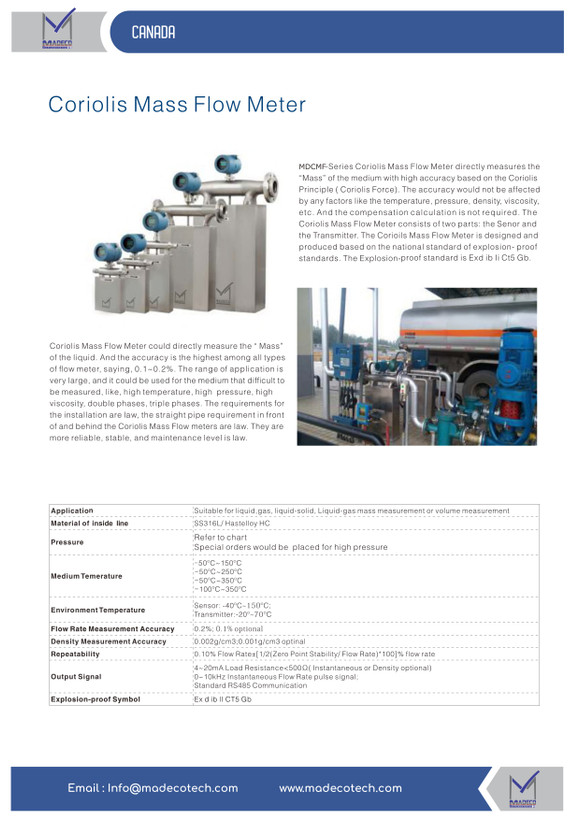

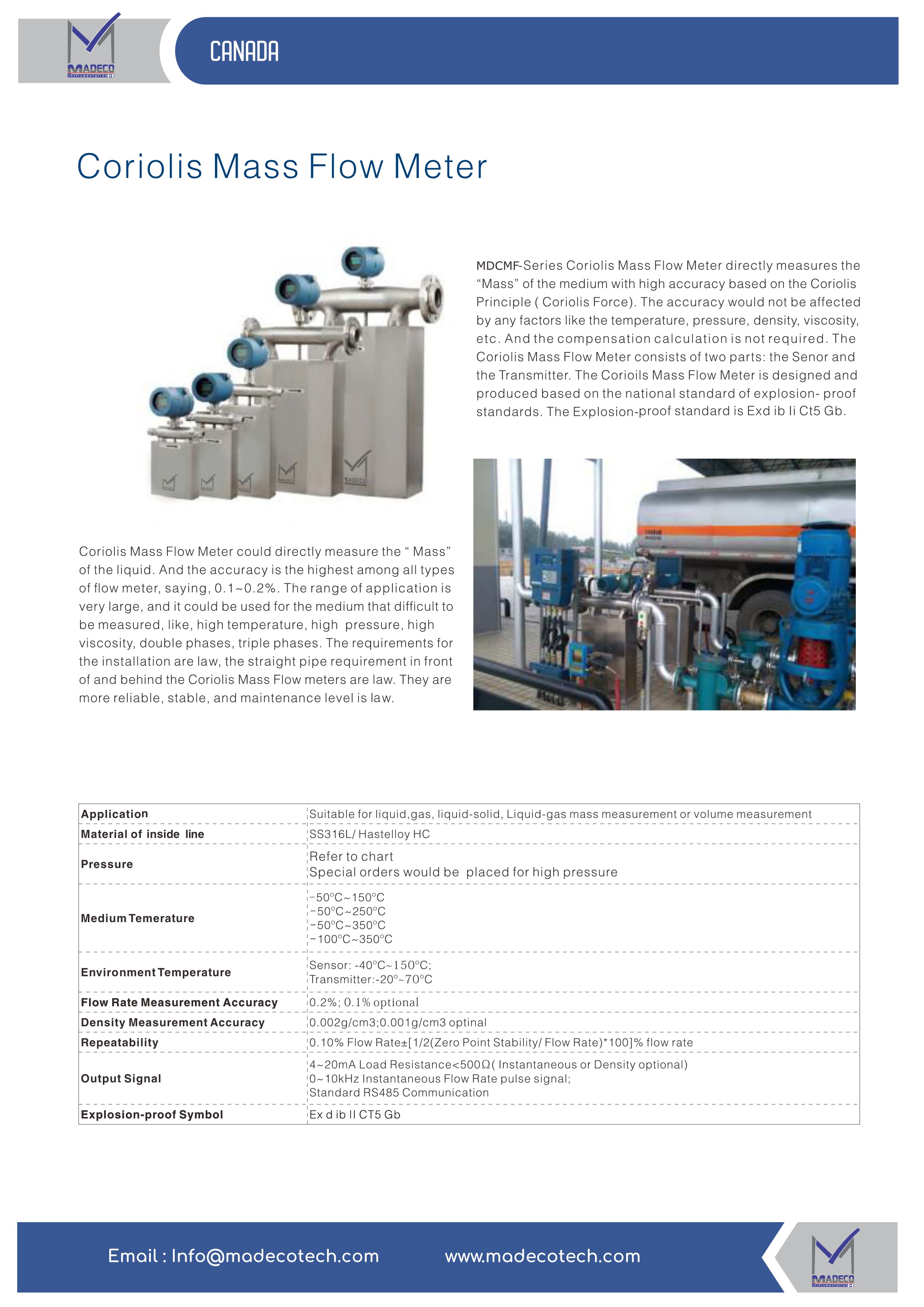

1. Product Overview
The MDCMF-Series Coriolis Mass Flow Meter, manufactured by MADECO Canada, directly measures the mass of the medium with high accuracy based on the Coriolis Principle (Coriolis Force). Its key advantage is that measurement accuracy is unaffected by physical fluid properties — temperature, pressure, density, and viscosity — therefore no compensation calculation is required.
The meter consists of two main parts:
- Sensor: vibrating measuring tubes and mechanical body
- Transmitter: electronic signal-processing unit
The product is designed and produced based on national explosion-proof standards, with an explosion-proof rating of Ex d ib IIC T5 Gb.
2. Why Coriolis?
- Directly measures the “mass” of the liquid with an accuracy of 0.1–0.2% — the highest among all flow meter types.
- Extremely wide application range, including difficult-to-measure media: high temperature,Low installation requirements:** minimal straight pipe runs upstream and three-phase fluids.
- Low installation requirements: minimal straight pipe runs upstream and downstream.
- Reliable and stable operation with a low maintenance level.
3. Technical Specifications
| Parameter | Specification |
|---|---|
| Application | Liquid, gas, liquid–solid, and liquid–gas mass or volume measurement |
| Wetted Parts Material | SS316L / Hastelloy HC |
| Pressure | Refer to model charts; special orders available for high pressure |
| Medium Temperature | Four ratings: −50~150 °C | −50~250 °C | −50~350 °C | −100~350 °C |
| Ambient Temperature | Sensor: −40~150 °C | Transmitter: −20~70 °C |
| Flow Rate Accuracy | 0.2%, 0.1% optional (of rate) |
| Density Accuracy | 0.002 g/cm³, 0.001 g/cm³ optional |
| Repeatability | 0.10% Flow Rate±12(Zero Point StabilityFlow Rate)×100%0.10\%\ \text{Flow Rate} \pm \tfrac{1}{2}\left(\dfrac{\text{Zero Point Stability}}{\text{Flow Rate}}\right)\times 100\%0.10% Flow Rate±21(Flow RateZero Point Stability)×100% |
| Output Signal | 4–20 mA (load resistance < 500 Ω, instantaneous flow or density optional) | 0–10 kHz instantaneous flow pulse | Standard RS485 communication |
| Explosion-proof Symbol | Ex d ib IIC T5 Gb |

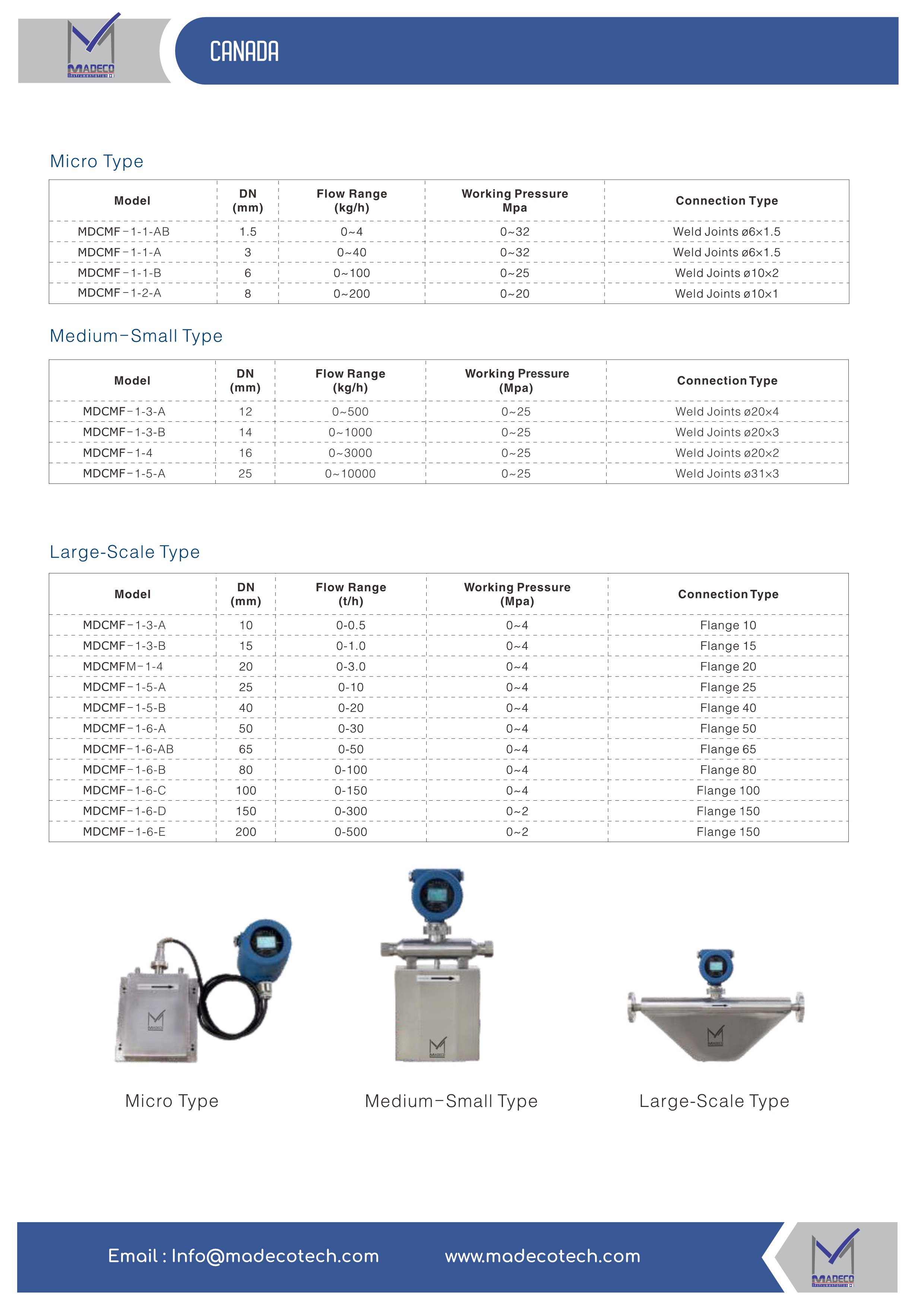

4. Types & Model Tables
A) Micro Type
| Model | DN (mm) | Flow Range (kg/h) | Working Pressure (MPa) | Connection |
|---|---|---|---|---|
| MDCMF-1-1-AB | 1.5 | 0–4 | 0–32 | Weld joints ø6×1.5 |
| MDCMF-1-1-A | 3 | 0–40 | 0–32 | Weld joints ø6×1.5 |
| MDCMF-1-1-B | 6 | 0–100 | 0–25 | Weld joints ø10×2 |
| MDCMF-1-2-A | 8 | 010×2 | ||
| MDCMF-1-2-A | 8 | 0–Small Type | ||
| Model | DN (mm) | Flow Range (kg/h) | Working Pressure (MPa) | Connection |
| :—: | :—: | :—: | :—: | :—: |
| MDCMF-1-3-A | 12 | 0–500 | 0–25 | Weld joints ø20×4 |
| MDCMF-1-3-B | 14 | 0–1000 | 0–25 | Weld joints ø20×3 |
| MDCMF-1-4 | 16 | 0–3000 | 0–25 | Weld joints ø20×2 |
| MDCMF-1-5-A | 25 | 0–10000 | 0–25 | Weld joints ø31×3 |
C) Large-Scale Type
| Model | DN (mm) | Flow Range (t/h) | Working Pressure (MPa) | Connection |
|---|---|---|---|---|
| MDCMF-1-3-A | 10 | 0–0.5 | 0–4 | Flange 10 |
| MDCMF-1-3-B | 15 | 0–1.0 | 0–4 | Flange 15 |
| MDCMFM-1-4 | 20 | 0–3.0 | 0–4 | Flange 20 |
| MDCMF-1-5-A | 25 | 0–10 | 0–4 | Flange 25 |
| MDCMF-1-5-B | 40 | 0–20 | 0–4 | Flange 40 |
| MDCMF-1-6-A | 50 | 0–30 | 0–4 | Flange 50 |
| MDCMF-1-6-AB | 65 | 0–50 | 0–4 | Flange 65 |
| MDCMF-1-6-B | 80 | 0–100 | 0–4 | Flange 80 |
| MDCMF-1-6-C | 100 | 0–150 | 0–4 | Flange 100 |
| MDCMF-1-6-D | 150 | 0–300 | 0–2 | Flange 150 |
| MDCMF-1-6-E | 200 | 0–500 | 0–2 | Flange 150 |

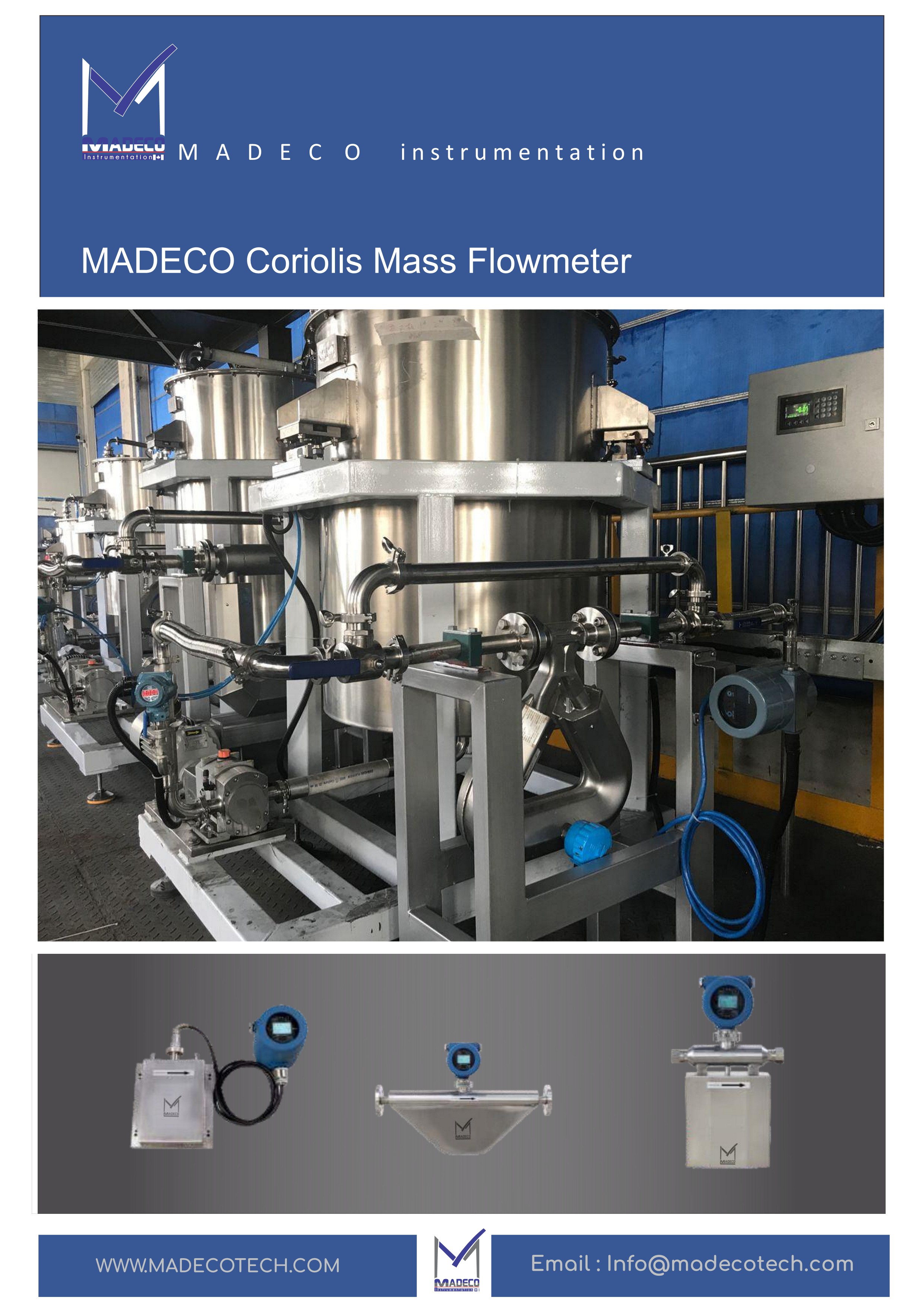

The series is offered in three constructions: Micro Type (sensor with remote transmitter), Medium–Small Type (compact with local display), and Large-Scale Type (triangular/flanged body).

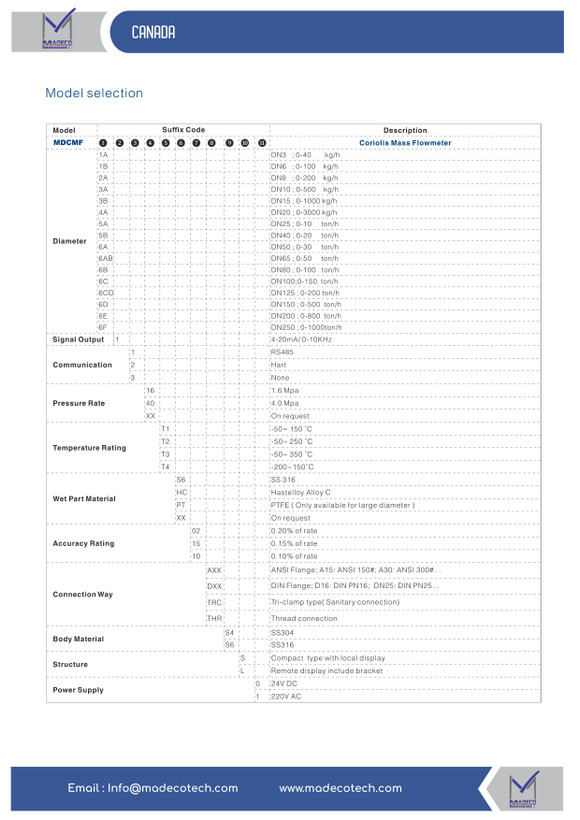

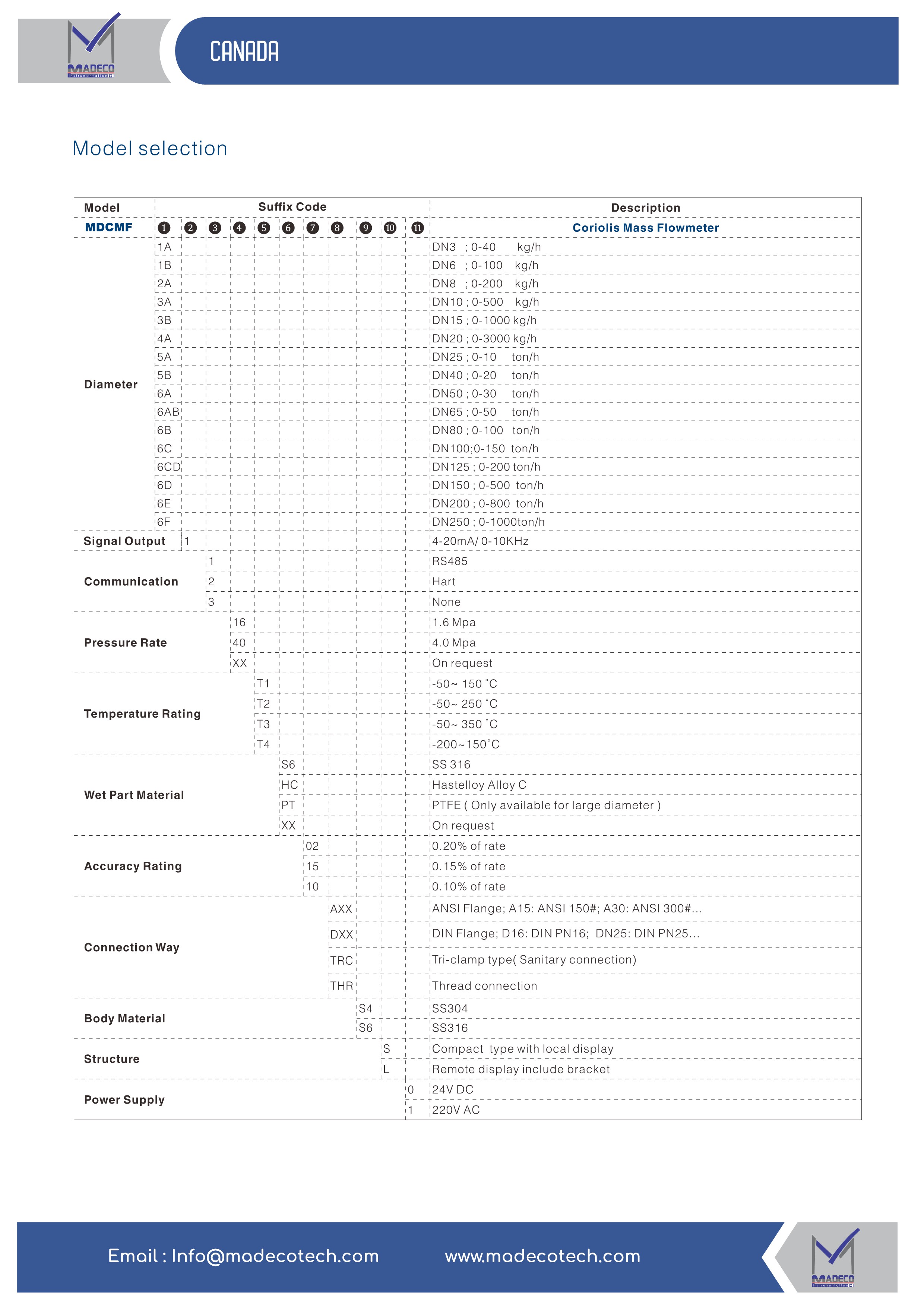

5. Ordering Code Structure (Model Selection)
The ordering code consists of 11 suffix positions following the base model MDCMF:
| Pos. | Options | Description |
|---|---|---|
| ① Diameter | 1A / 1B / 2A / 3A / 3B / 4A / 5A / 5B / 6A / 6AB / 6B / 6C / 6CD / 6D / 6E / 6F | DN3 (0–40 kg/h) up to DN250 (0–1000 t/h) — per tables above |
| ② Signal Output | 1 | 4-20 mA / 0-10 kHz |
| ③ Communication | 1 / 2 / 3 | RS485 | HART | None |
| ④ Pressure Rate | 16 / 40 / XX | 1.6 MPa | 4.0 MPa | On request |
| ⑤ Temperature Rating | T1 / T2 / T3 / T4 | −50~150 °C | −50~250 °C | −50~350 °C | −200~150 °C |
| ⑥ Wet Part Material | S6 / HC / PT / XX | SS316 | Hastelloy Alloy C | PTFE (large diameter only) | On request |
| ⑦ Accuracy Rating | 02 / 15 / 10 | 0.20% | 0.15% | 0.10% of rate |
| ⑧ Connection Way | AXX / DXX / TRC / THR | ANSI flange (A15: ANSI 150#, A30: ANSI 300#…) | DIN flange (D16: PN16, D25: PN25…) | Tri-clamp (sanitary) | Thread connection |
| ⑨ Body Material | S4 / S6 | SS304 | SS316 |
| ⑩ Structure | S / L | Compact type with local display | Remote display incl. bracket |
| ⑪ Power Supply | 0 / 1 | 24V DC | 220V AC |
Example ordering code:
MDCMF - 1-6A - 1 - 1 - 40 - T1 - S6 - 02 - D16 - S6 - S - 0
Meaning: DN50 Coriolis meter, 0–30 t/h range, 4-20 mA + pulse output, RS485 communication, PN40 pressure class, T1 temperature rating, SS316 wetted parts, 0.2% accuracy, DIN PN16 flange connection, SS316 body, compact structure with local display, 24VDC power supply.
6. Inquiry Information
For accurate model selection and quotation, please specify: fluid name and properties (density, viscosity), flow range (min/normal/max), process temperature and pressure, ambient conditions, explosion-proof requirements, connection type (flange/thread/tri-clamp), communication protocol, and power supply conditions.
📧 Info@madecotech.com | 🌐 www.madecotech.com
