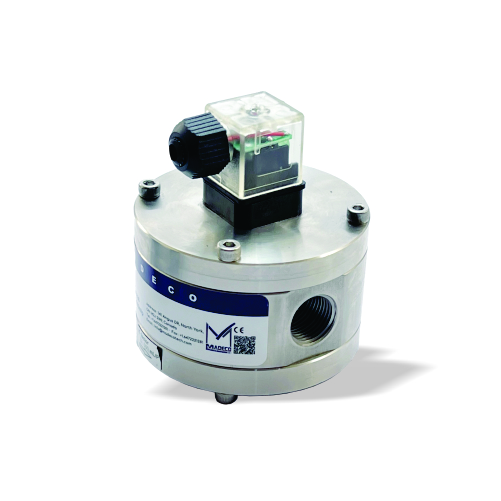

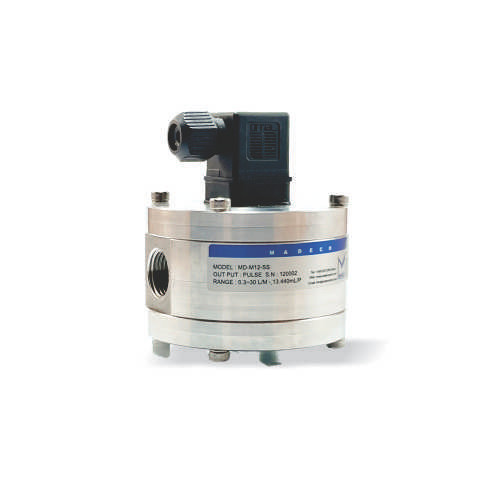

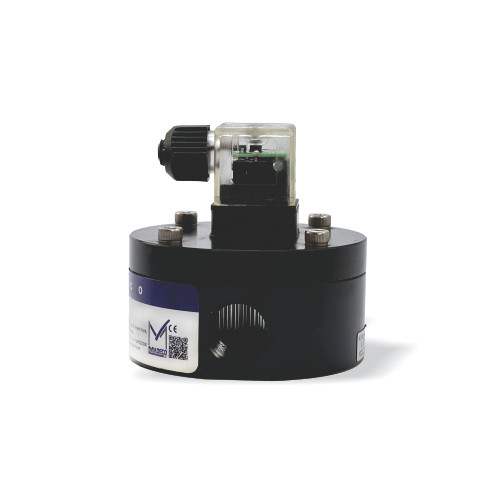

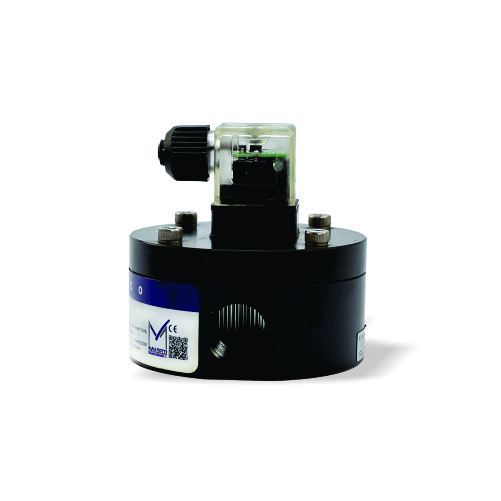

فلومتر چرخدنده بیضوی میکرو مدکو کانادا MDGM2 مدل M5.2 با بدنه آلومینیومی (رنج ۱ تا ۴۰۰ میلیلیتر بر دقیقه)
MADECO Canada Micro Oval Gear Flowmeter MDGM2 Model M5.2, Aluminium Body (1-400 ml/min)
برند:مدکو - madeco
None
توضیحات
دیتاشیت فلومتر دنده‌بیضوی میکرو صنعتی مدل MDGM2 — شرکت MADECO کانادا
۱. معرفی محصول
فلومتر (دبی‌سنج) دنده‌بیضوی میکرو صنعتی مدل MDGM2 ساخت کمپانی MADECO کانادا، برای اندازه‌گیری دقیق جریان مایعات از سایز DN 1/2 اینچ تا 2 اینچ طراحی شده است. این تجهیز گستره دبی ۱۵۰ میلیلیتر بر دقیقه تا ۱۰۰۰ لیتر بر دقیقه را پوشش می‌دهد. تمامی دستگاه‌ها بر اساس استانداردهای بین‌المللی در کارخانه پیکربندی و کالیبره شده و همراه با گواهی کالیبراسیون معتبر تحویل داده می‌شوند.
۲. کاربردها
- اصل اندازه‌گیری یونیورسال برای انواع مایعات
- اندازه‌گیری سیالات هیدرولیک و مایعات با ویسکوزیته بالا
- کاربرد گسترده در صنایع شیمیایی، پتروشیمی، نفت و گاز، صنایع غذایی و به‌ویژه کاربردهای انتقال امانی (Custody Transfer)
- قابلیت اندازه‌گیری طیف وسیعی از سیالات شامل: مواد شوینده و پاک‌کننده، لاتکس، سوخت‌ها، نفت خام، روغن‌های گیاهی، چربی‌های حیوانی، حلال‌ها، روغن‌های سیلیکونی، محلول‌های میوه‌ای، خمیردندان، سرکه، الکل، کچاپ، مایونز و…
۳. ویژگی‌های برجسته
- مجهز به نمایشگر بزرگ با قابلیت نمایش جریان تجمیعی (Totalizer) و کنترل دسته‌ای (Batch Control)
- اندازه‌گیری جریان تا ۱۰۰۰ لیتر بر ساعت (و تا ۱۰۰۰ لیتر بر دقیقه در سایزهای بزرگ‌تر)
- تحمل فشار کاری فرآیند تا ۱۰۰۰ بار (100 MPa)
- دمای کاری سیال تا ۲۵۰+ درجه سانتی‌گراد
- پشتیبانی از شبکه ارتباطی MODBUS RS485
- تنوع متریال دنده‌ها: آلومینیوم، استنلس استیل 316L، هاستلوی C و B، تیتانیوم، تانتالیوم
۴. مشخصات فنی
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| کلاس دقت (Accuracy) | ۰٫۵٪ تا ۰٫۲٪ نرخ جریان (0.5% – 0.2% of rate) |
| واحدهای اندازه‌گیری | لیتر، مترمکعب، تن متریک یا گالن آمریکا بر ثانیه/دقیقه/ساعت (قابل تعیین توسط خریدار)؛ امکان نمایش درصد بازه |
| دمای محیط | سنسور: ۴۰- تا ۸۰+ درجه سانتی‌گراد | ترانسمیتر/مبدل: ۱۵- تا ۵۰+ درجه سانتی‌گراد |
| جنس چرخ‌دنده‌ها (Gear) | آلومینیوم، 316L، هاستلوی C و B، تیتانیوم، تانتالیوم، پلاتین/ایریدیوم، استنلس استیل با پوشش کاربید تنگستن |
| جنس محفظه (Chamber) | آلومینیوم، 316L، هاستلوی C و B، تیتانیوم، تانتالیوم، پلاتین/ایریدیوم، استنلس استیل با پوشش کاربید تنگستن |
| جنس شفت (فشار متوسط) | استنلس استیل ۳۱۶ |
| یاتاقان فشار بالا | بلبرینگ PEEK (PEEK Bears) |
| سایز نامی | رزوه ۱/۸ مادگی تا ۲ اینچ (1/8″ female to 2″) |
| پروتکل ارتباطی | RS485 (Modbus) |
| سیگنال خروجی | ۴ تا ۲۰ میلی‌آمپر (4-20mA)، خروجی پالسی یا آلارم (آپشنال) |
| خروجی فرکانسی | ۱ تا ۵۰۰۰ هرتز، حداکثر 36 VDC و 250 میلی‌آمپر |
| وزن معادل خروجی پالس | 0.001∼1.000 m3/p0.001 \sim 1.000\text{ m}^3/\text{p}0.001∼1.000 m3/p, 0.001∼1.000 L/p0.001 \sim 1.000\text{ L/p}0.001∼1.000 L/p, 0.001∼1.000 US gal/p0.001 \sim 1.000\text{ US gal/p}0.001∼1.000 US gal/p, 0.001∼1.000 Ton/p0.001 \sim 1.000\text{ Ton/p}0.001∼1.000 Ton/p |
| حداکثر پالس خروجی | ۴۰,۰۰۰ پالس بر لیتر (40000 P/L) |
| عرض پالس | قابل تنظیم توسط کاربر |
| خروجی‌های آلارم | حد بالا و پایین، خروجی ترانزیستوری (Max 250 mA @ 36 VDC)، نمایش آیکون زنگ هنگام وقوع آلارم روی صفحه |
| نمایشگر (LCD) | LED بزرگ با نمایش وضعیت Batch Control و آلارم |
۵. جدول انتخاب کلاس فشار (Pressure Class Selection)
| کد | کلاس فشار | کد | کلاس فشار | کد | کلاس فشار |
|---|---|---|---|---|---|
| P2 | 2 MPa (20 bar) | P8 | 10 MPa (100 bar) | P14 | 60 MPa (600 bar) |
| P4 | 3 MPa (30 bar) | P10 | 16 MPa (160 bar) | P16 | 100 MPa (1000 bar) |
| P6 | 6 MPa (60 bar) | P12 | 25 MPa (250 bar) | Cu | سفارشی (Customer) |
۶. جدول انتخاب سایز و بازه دبی (Diameter Selection)
| مدل | سایز اتصال | فشار نامی (Bar) | حداقل / حداکثر دبی (Min / Max Flow) |
|---|---|---|---|
| M1 | G 1/8 | 32 | 1…200 ml/min1 \dots 200\text{ ml/min}1…200 ml/min |
| M2 | G 1/8 | 32 | 3…300 ml/min / 1…400 ml/min3 \dots 300\text{ ml/min} \ /\ 1 \dots 400\text{ ml/min}3…300 ml/min / 1…400 ml/min |
| M3 | G 1/8 | 32 | 2…800 ml/min / 5…800 ml/min2 \dots 800\text{ ml/min} \ /\ 5 \dots 800\text{ ml/min}2…800 ml/min / 5…800 ml/min |
| M4 | G 1/8 - 1/4 | 32 | 0.5…100 L/h0.5 \dots 100\text{ L/h}0.5…100 L/h |
| M5 | G 1/4 | 32 | 6…600 L/h6 \dots 600\text{ L/h}6…600 L/h |
| M6 | G 1/2 | 32 | 0.3…30 L/min0.3 \dots 30\text{ L/min}0.3…30 L/min |
| M7 | G 1 | 32 | 0.5…100 L/min0.5 \dots 100\text{ L/min}0.5…100 L/min |
| M8 | G 1 1/2 | 32 | 1…250 L/min1 \dots 250\text{ L/min}1…250 L/min |
| M9 | G 2 | 32 | 1…500 L/min1 \dots 500\text{ L/min}1…500 L/min |
| M10 | G 2 1/2 | 32 | 2…1000 L/min2 \dots 1000\text{ L/min}2…1000 L/min |
۷. ساختار کد سفارش (Ordering Code Structure)
نمونه کد سفارش: MDGM 2 - M6 - F - D - L - B1 - L - A - U - N - D - I - T1 - P8 - N
- قطر نامی (Nominal Diameter): کدهای M1 تا M10 مطابق جدول سایز
- اتصال فرآیندی (Process Connection):
F: فلنجی (Flange)S: سنیتاری / بهداشتی (Sanitary)W: رزوه‌ای (Screw)O: سایر (Other)
- نوع فلنج (Flange Type):
D: استاندارد DIN (نیاز به مشخص کردن PN، مثلاً DIN 40)A: استاندارد ASME (نیاز به مشخص کردن کلاس، مثلاً Class 150/300)C: سفارشی (Customer)
- نوع نمایشگر / مبدل (Converter - Indicator):
L: نمایشگر محلی روی خط (Local Indication)W: مبدل/نمایشگر دیواری با جعبه نصب (Wall-Mounting Box)
- جنس بدنه (Body Material):
B1: آلومینیوم (Aluminium)B2: استنلس استیل ۳۱۶ (316 SS)C: سفارشی
- جنس چرخدنده (Gear Material):
A: آلومینیوم |L: استیل 316L |H: هاستلوی C |B: هاستلوی B |T: تیتانیوم |M: مونل |P: پلاتین/ایریدیوم |O: سایر
- کلاس دقت (Accuracy):
A: دقت ۰٫۵٪ |B: دقت ۰٫۳٪ |C: دقت ۰٫۲٪
- خروجی سیگنال (Output):
N: بدون خروجی (صرفاً توتالایزر محلی)U: خروجی استاندارد 4-20mA به همراه فرکانس / پالسM: شبکه Modbus RS485
- جنس شفت (Shaft Material):
A: آلومینیوم |S: استیل ۳۰۴ |T: استیل ۳۱۶ |H: هاستلوی |B: بلبرینگی (Bear, ball) |P: یاتاقان PEEK
- منبع تغذیه (Power Supply):
A: برق شهری 85∼250 VAC85 \sim 250\text{ VAC}85∼250 VACD: برق مستقیم 20∼36 VDC20 \sim 36\text{ VDC}20∼36 VDCB: باتری داخلی (Battery)Z: تغذیه دوگانه (باتری + 24VDC)
- درجه حفاظت بدنه (Protection Grade):
I: درجه IP54P: درجه IP65E: ضدانفجار (IP68 Explosion-proof)
- محدوده دمایی (Temperature Rating):
T1: بازه دمایی −20⋯+80 ∘C-20 \dots +80\ ^\circ\text{C}−20⋯+80 ∘CT2: بازه دمایی −20⋯+120 ∘C-20 \dots +120\ ^\circ\text{C}−20⋯+120 ∘CT3: بازه دمایی −20⋯+150 ∘C-20 \dots +150\ ^\circ\text{C}−20⋯+150 ∘CT4: بازه دمایی −50⋯+250 ∘C-50 \dots +250\ ^\circ\text{C}−50⋯+250 ∘C
- کلاس فشار نامی (Pressure Rating): کدهای P2 تا P16 بر اساس جدول کلاس‌های فشار
- ریموت کنترل مادون قرمز (Infrared Remote Control):
N: بدون نیاز (Not required)R: مورد نیاز (Required)
۸. فرم اطلاعات استعلام و مهندسی خرید (Inquiry Form)
هنگام ارسال استعلام، تکمیل اطلاعات زیر الزامی است:
- مشخصات سیال: نام دقیق سیال، چگالی/وزن مخصوص (SP. gr)، ویسکوزیته، غلظت
- بازه دبی: حداقل، نرمال، حداکثر و واحد اندازه‌گیری
- شرایط کاری: دمای حداقل/نرمال/حداکثر سیال و محیط، فشار کاری حداقل/نرمال/حداکثر
- جهت جریان: چپ به راست، راست به چپ، پایین به بالا، بالا به پایین
- الزامات ضدانفجار (ATEX, IECEx, CSA, NEPSI, TIIS, EAC و…)، پروتکل ارتباطی (HART, Modbus, Profibus, FF)، نوع کابل‌گلند و گواهینامه‌های دریایی (Maritime Certification).

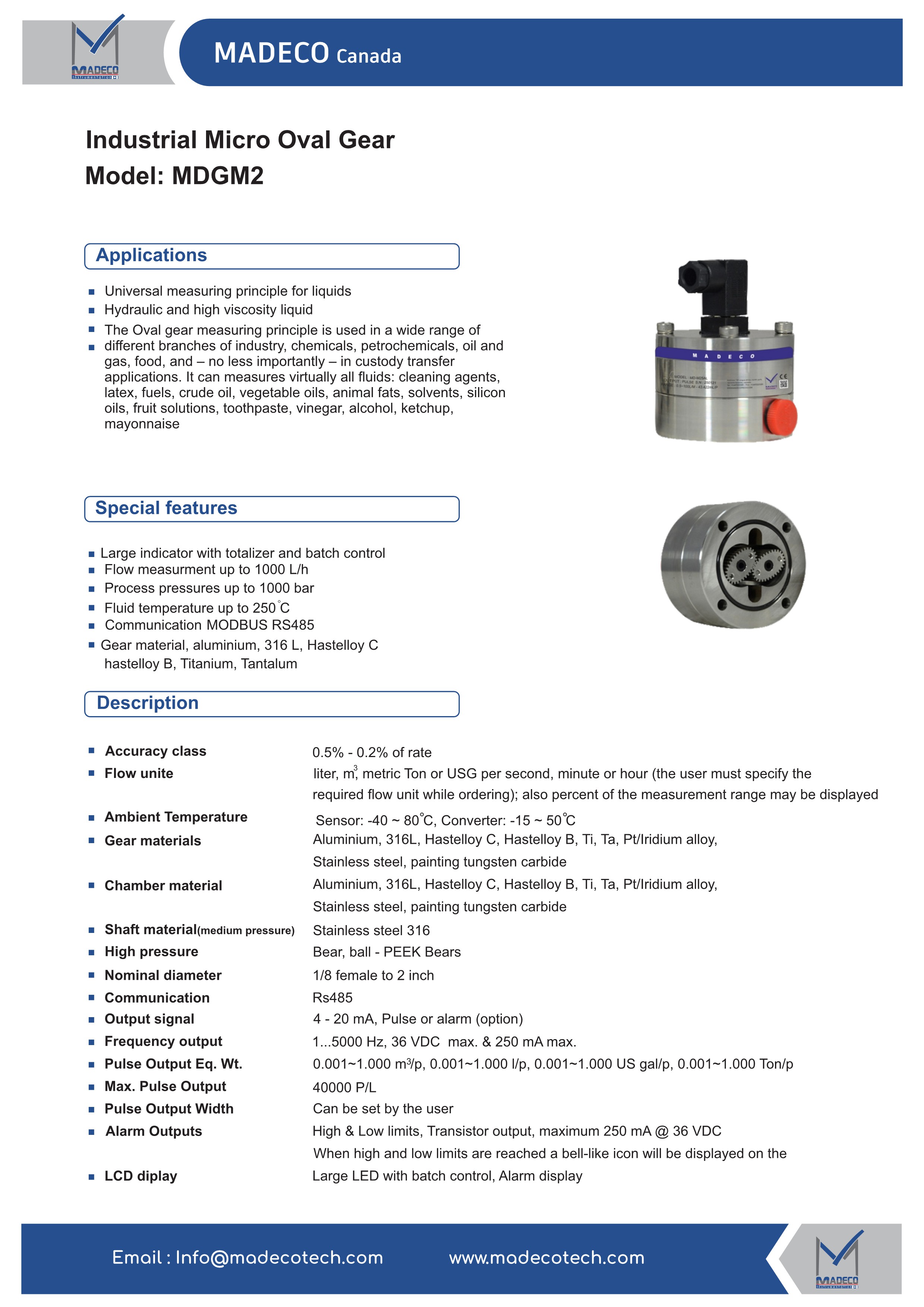

Industrial Micro Oval Gear Flow Meter Model MDGM2 — MADECO Canada
1. Product Overview
The MDGM2 series Industrial Micro Oval Gear Flow Meter from MADECO Canada is engineered for high-precision liquid flow measurement from DN 1/2″ to 2″, covering flow rates from 150 ml/min up to 1000 L/min. Each unit is factory-configured and calibrated in compliance with international standards, supplied with an official calibration certificate.
2. Applications
- Universal positive displacement measuring principle for liquids
- Hydraulic oils and high-viscosity media
- Widely used across chemical, petrochemical, oil & gas, pharmaceutical, and food industries (suitable for custody transfer applications)
- Compatible with a broad range of fluids: cleaning agents, latex, fuels, crude oil, vegetable oils, animal fats, solvents, silicone oils, fruit solutions, toothpaste, vinegar, alcohol, ketchup, mayonnaise, etc.
3. Special Features
- Large LED display with integrated totalizer and batch controller
- Flow rate measurement capability up to 1000 L/h (and up to 1000 L/min in large bore sizes)
- High operating process pressure rating up to 1000 bar (100 MPa)
- High process fluid temperature rating up to +250 °C
- Digital communication via MODBUS RS485
- Robust gear material options: Aluminium, 316L SS, Hastelloy C & B, Titanium, Tantalum
4. Technical Specifications
| Parameter | Specification |
|---|---|
| Accuracy Class | 0.5% – 0.2% of rate |
| Flow Units | Liter, m³, Metric Ton, or USG per sec/min/hr (user selectable); % of span display available |
| Ambient Temperature | Sensor: −40 to +80 °C | Converter: −15 to +50 °C |
| Gear Materials | Aluminium, 316L SS, Hastelloy C/B, Titanium, Tantalum, Pt/Iridium alloy, Tungsten Carbide coated SS |
| Chamber Material | Aluminium, 316L SS, Hastelloy C/B, Titanium, Tantalum, Pt/Iridium alloy, Tungsten Carbide coated SS |
| Shaft Material (Medium Press.) | Stainless Steel 316 |
| High Pressure Bearing | PEEK Bearings / Ball Bearings |
| Nominal Diameter | 1/8″ female thread up to 2″ |
| Communication | RS485 (Modbus protocol) |
| Output Signal | 4–20 mA, pulse or alarm output (optional) |
| Frequency Output | 1…5000 Hz, 36 VDC max. & 250 mA max. |
| Pulse Output Eq. Weight | 0.001∼1.000 m3/p0.001 \sim 1.000\text{ m}^3/\text{p}0.001∼1.000 m3/p, 0.001∼1.000 L/p0.001 \sim 1.000\text{ L/p}0.001∼1.000 L/p, 0.001∼1.000 US gal/p0.001 \sim 1.000\text{ US gal/p}0.001∼1.000 US gal/p, 0.001∼1.000 Ton/p0.001 \sim 1.000\text{ Ton/p}0.001∼1.000 Ton/p |
| Max. Pulse Output | 40,000 P/L |
| Pulse Output Width | Field configurable by user |
| Alarm Outputs | High & Low limit alarms, Transistor output (Max 250 mA @ 36 VDC), visual bell icon on display |
| Display Unit | Large LED indicator with batch control and alarm notification |

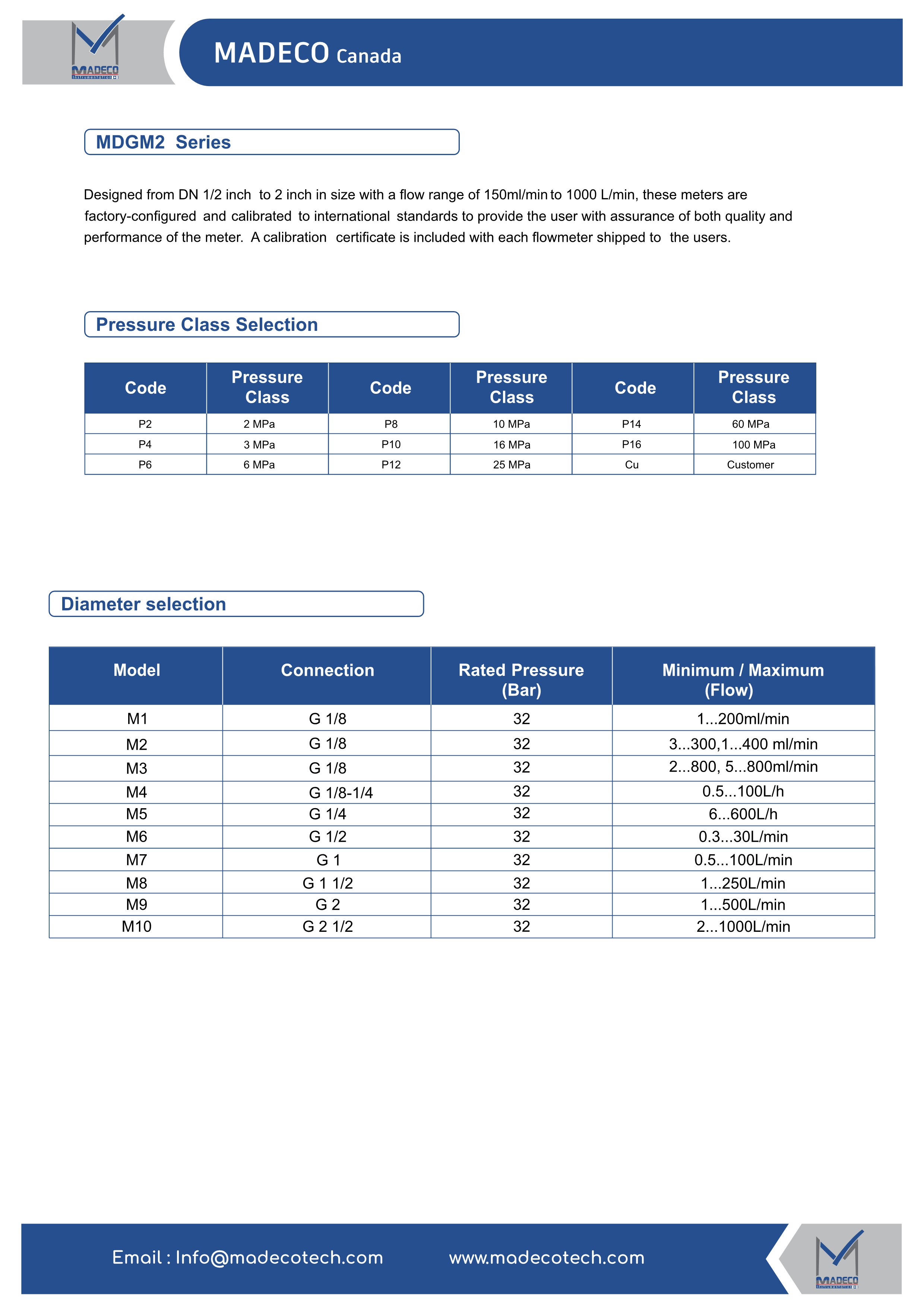

5. Pressure Class Selection
| Code | Pressure Class | Code | Pressure Class | Code | Pressure Class |
|---|---|---|---|---|---|
| P2 | 2 MPa | P8 | 10 MPa | P14 | 60 MPa |
| P4 | 3 MPa | P10 | 16 MPa | P16 | 100 MPa |
| P6 | 6 MPa | P12 | 25 MPa | Cu | Custom / Customer Specification |
6. Diameter Selection Table
| Model | Connection | Rated Pressure (Bar) | Minimum / Maximum Flow |
|---|---|---|---|
| M1 | G 1/8 | 32 | 1…200 ml/min1 \dots 200\text{ ml/min}1…200 ml/min |
| M2 | G 1/8 | 32 | 3…300 ml/min / 1…400 ml/min3 \dots 300\text{ ml/min} \ /\ 1 \dots 400\text{ ml/min}3…300 ml/min / 1…400 ml/min |
| M3 | G 1/8 | 32 | 2…800 ml/min / 5…800 ml/min2 \dots 800\text{ ml/min} \ /\ 5 \dots 800\text{ ml/min}2…800 ml/min / 5…800 ml/min |
| M4 | G 1/8 - 1/4 | 32 | 0.5…100 L/h0.5 \dots 100\text{ L/h}0.5…100 L/h |
| M5 | G 1/4 | 32 | 6…600 L/h6 \dots 600\text{ L/h}6…600 L/h |
| M6 | G 1/2 | 32 | 0.3…30 L/min0.3 \dots 30\text{ L/min}0.3…30 L/min |
| M7 | G 1 | 32 | 0.5…100 L/min0.5 \dots 100\text{ L/min}0.5…100 L/min |
| M8 | G 1 1/2 | 32 | 1…250 L/min1 \dots 250\text{ L/min}1…250 L/min |
| M9 | G 2 | 32 | 1…500 L/min1 \dots 500\text{ L/min}1…500 L/min |
| M10 | G 2 1/2 | 32 | 2…1000 L/min2 \dots 1000\text{ L/min}2…1000 L/min |

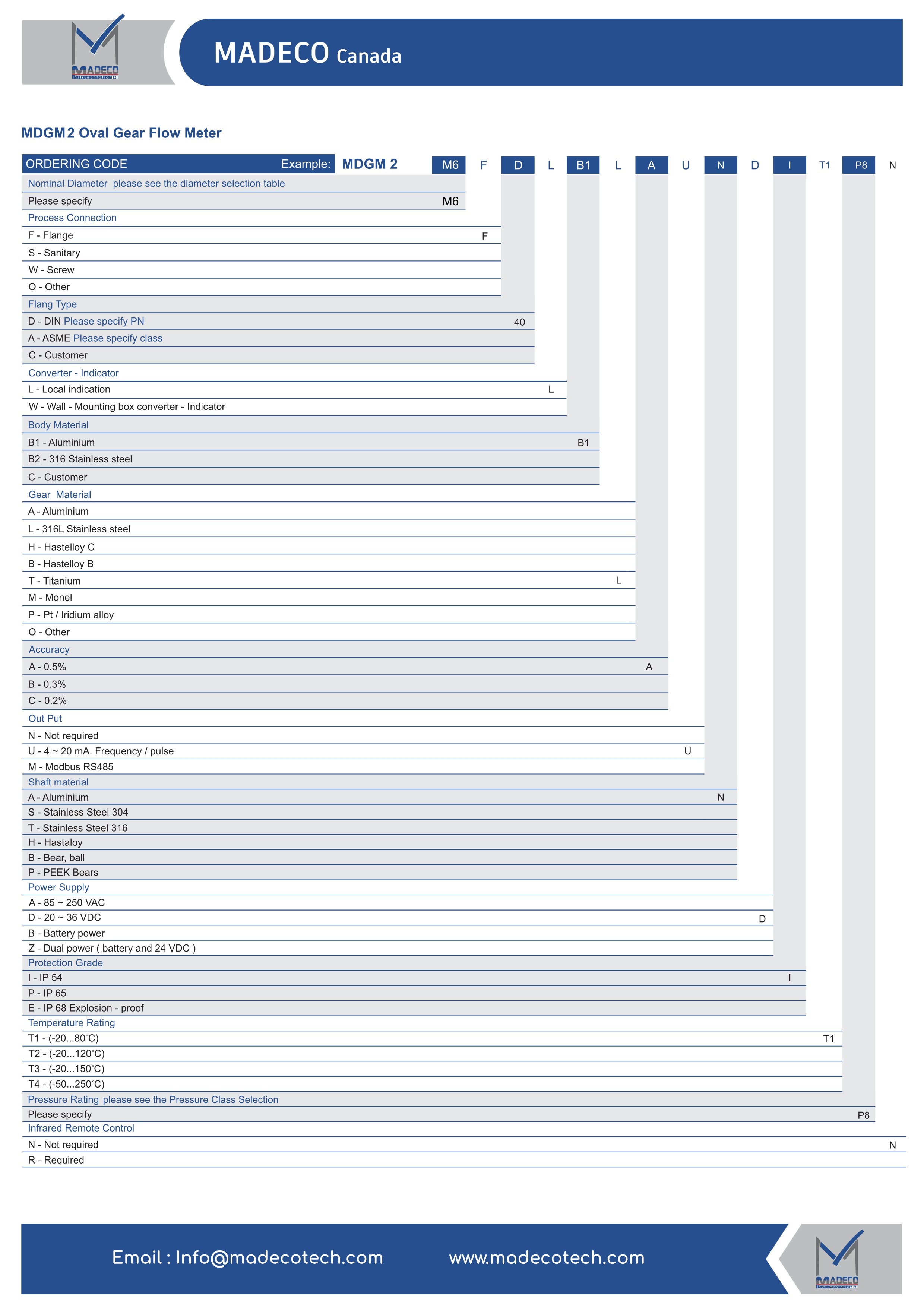

7. Ordering Code Breakdown
Example: MDGM 2 - M6 - F - D - L - B1 - L - A - U - N - D - I - T1 - P8 - N
- Nominal Diameter: M1 to M10 (refer to sizing table)
- Process Connection:
F(Flange) /S(Sanitary) /W(Screw Thread) /O(Other) - Flange Standard:
D(DIN - specify PN) /A(ASME - specify class) /C(Customer) - Converter - Indicator:
L(Local indication) /W(Wall-mounting box converter-indicator) - Body Material:
B1(Aluminium) /B2(316 Stainless Steel) /C(Customer) - Gear Material:
A(Aluminium) /L(316L SS) /H(Hastelloy C) /B(Hastelloy B) /T(Titanium) /M(Monel) /P(Pt/Iridium) /O(Other) - Accuracy:
A(0.5%) /B(0.3%) /C(0.2%) - Output:
N(Totalizer only) /U(4–20 mA, Frequency/Pulse) /M(Modbus RS485) - Shaft Material:
A(Aluminium) /S(304 SS) /T(316 SS) /H(Hastelloy) /B(Ball Bearing) /P(PEEK Bears) - Power Supply:
A(85–250 VAC) /D(20–36 VDC) /B(Battery power) /Z(Dual power: Battery + 24 VDC) - Protection Grade:
I(IP54) /P(IP65) /E(IP68 Explosion-proof) - Temperature Rating:
T1(−20…80 °C) /T2(−20…120 °C) /T3(−20…150 °C) /T4(−50…250 °C) - Pressure Rating: P2 to P16 (per Pressure Class table)
- Infrared Remote Control:
N(Not required) /R(Required)

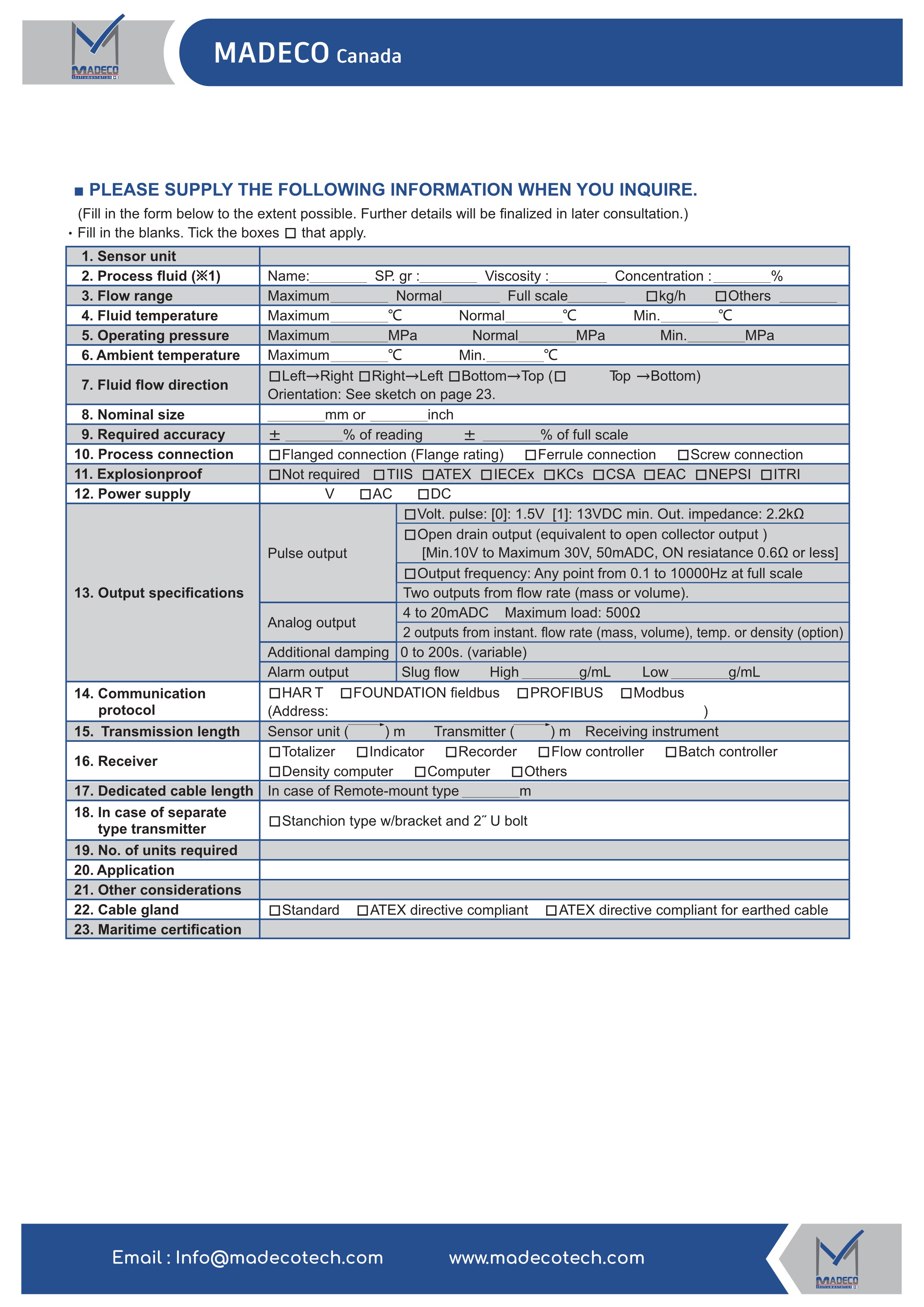

8. Inquiry Information Requirement
When submitting an RFQ, provide:
- Fluid properties: medium name, specific gravity (SP. gr), operating viscosity, concentration
- Flow rates: minimum, normal, and full-scale values
- Operating conditions: fluid temperature (min/norm/max), ambient temperature, process pressures (min/norm/max)
- Flow direction & installation orientation
- Hazardous area / explosion-proof ratings (ATEX, IECEx, CSA, NEPSI, etc.), communication protocol (HART, FF, Modbus, Profibus), receiver instrumentation, and cable gland specifications.
Contact Information:
📧 Email: Info@madecotech.com
🌐 Web: www.madecotech.com
