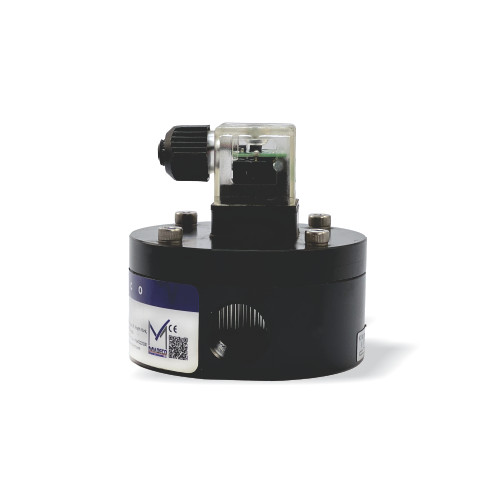

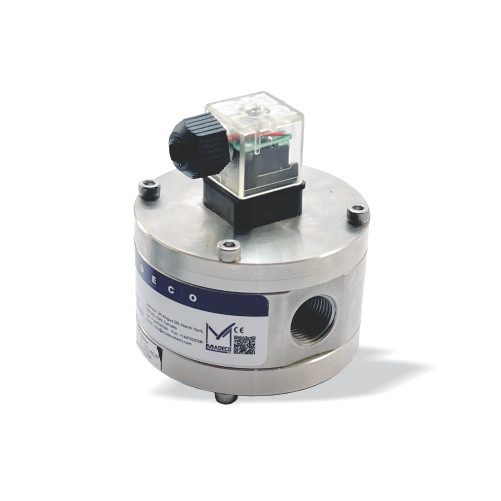

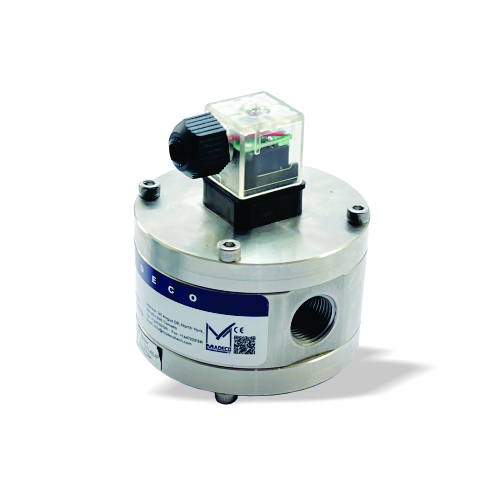

فلومتر چرخدنده بیضوی مدکو کانادا MDGM2 مدل M6 با بدنه استنلس استیل (رنج ۰.۵ تا ۱۰۰ لیتر بر ساعت)
MADECO Canada Micro Oval Gear Flowmeter MDGM2 Model M6, Stainless Steel Body (0.5-100 L/h)
برند:مدکو - madeco
None
توضیحات
دیتاشیت فلومتر دنده‌بیضوی میکرو صنعتی مدل MDGM2 — شرکت MADECO کانادا
۱. معرفی محصول
فلومتر (دبی‌سنج) دنده‌بیضوی میکرو صنعتی مدل MDGM2 ساخت کمپانی MADECO کانادا، برای اندازه‌گیری دقیق جریان مایعات از سایز DN 1/2 اینچ تا 2 اینچ طراحی شده است. این تجهیز گستره دبی ۱۵۰ میلی‌لیتر بر دقیقه تا ۱۰۰۰ لیتر بر دقیقه را پوشش می‌دهد. تمامی دستگاه‌ها بر اساس استانداردهای بین‌المللی در کارخانه پیکربندی و کالیبره شده و همراه با گواهی کالیبراسیون معتبر تحویل داده می‌شوند.
۲. کاربردها
- اصل اندازه‌گیری یونیورسال برای انواع مایعات
- اندازه‌گیری سیالات هیدرولیک و مایعات با ویسکوزیته بالا
- کاربرد گسترده در صنایع شیمیایی، پتروشیمی، نفت و گاز، صنایع غذایی و به‌ویژه کاربردهای انتقال امانی (Custody Transfer)
- قابلیت اندازه‌گیری طیف وسیعی از سیالات شامل: مواد شوینده و پاک‌کننده، لاتکس، سوخت‌ها، نفت خام، روغن‌های گیاهی، چربی‌های حیوانی، حلال‌ها، روغن‌های سیلیکونی، محلول‌های میوه‌ای، خمیردندان، سرکه، الکل، کچاپ، مایونز و…
۳. ویژگی‌های برجسته
- مجهز به نمایشگر بزرگ با قابلیت نمایش جریان تجمیعی (Totalizer) و کنترل دسته‌ای (Batch Control)
- اندازه‌گیری جریان تا ۱۰۰۰ لیتر بر ساعت (و تا ۱۰۰۰ لیتر بر دقیقه در سایزهای بزرگ‌تر)
- تحمل فشار کاری فرآیند تا ۱۰۰۰ بار (100 MPa)
- دمای کاری سیال تا ۲۵۰+ درجه سانتی‌گراد
- پشتیبانی از شبکه ارتباطی MODBUS RS485
- تنوع متریال دنده‌ها: آلومینیوم، استنلس استیل 316L، هاستلوی C و B، تیتانیوم، تانتالیوم
۴. مشخصات فنی
| مشخصه فنی | توضیحات و مقادیر |
|---|---|
| کلاس دقت (Accuracy) | ۰٫۵٪ تا ۰٫۲٪ نرخ جریان (0.5% – 0.2% of rate) |
| واحدهای اندازه‌گیری | لیتر، مترمکعب، تن متریک یا گالن آمریکا بر ثانیه/دقیقه/ساعت (قابل تعیین توسط خریدار)؛ امکان نمایش درصد بازه |
| دمای محیط | سنسور: ۴۰- تا ۸۰+ درجه سانتی‌گراد | ترانسمیتر/مبدل: ۱۵- تا ۵۰+ درجه سانتی‌گراد |
| جنس چرخ‌دنده‌ها (Gear) | آلومینیوم، 316L، هاستلوی C و B، تیتانیوم، تانتالیوم، پلاتین/ایریدیوم، استنلس استیل با پوشش کاربید تنگستن |
| جنس محفظه (Chamber) | آلومینیوم، 316L، هاستلوی C و B، تیتانیوم، تانتالیوم، پلاتین/ایریدیوم، استنلس استیل با پوشش کاربید تنگستن |
| جنس شفت (فشار متوسط) | استنلس استیل ۳۱۶ |
| یاتاقان فشار بالا | بلبرینگ PEEK (PEEK Bears) |
| سایز نامی | رزوه ۱/۸ مادگی تا ۲ اینچ (1/8″ female to 2″) |
| پروتکل ارتباطی | RS485 (Modbus) |
| سیگنال خروجی | ۴ تا ۲۰ میلی‌آمپر (4-20mA)، خروجی پالسی یا آلارم (آپشنال) |
| خروجی فرکانسی | ۱ تا ۵۰۰۰ هرتز، حداکثر 36 VDC و 250 میلی‌آمپر |
| وزن معادل خروجی پالس | 0.001∼1.000 m3/p0.001 \sim 1.000\text{ m}^3/\text{p}0.001∼1.000 m3/p, 0.001∼1.000 L/p0.001 \sim 1.000\text{ L/p}0.001∼1.000 L/p, 0.001∼1.000 US gal/p0.001 \sim 1.000\text{ US gal/p}0.001∼1.000 US gal/p, 0.001∼1.000 Ton/p0.001 \sim 1.000\text{ Ton/p}0.001∼1.000 Ton/p |
| حداکثر پالس خروجی | ۴۰,۰۰۰ پالس بر لیتر (40000 P/L) |
| عرض پالس | قابل تنظیم توسط کاربر |
| خروجی‌های آلارم | حد بالا و پایین، خروجی ترانزیستوری (Max 250 mA @ 36 VDC)، نمایش آیکون زنگ هنگام وقوع آلارم روی صفحه |
| نمایشگر (LCD) | LED بزرگ با نمایش وضعیت Batch Control و آلارم |
۵. جدول انتخاب کلاس فشار (Pressure Class Selection)
| کد | کلاس فشار | کد | کلاس فشار | کد | کلاس فشار |
|---|---|---|---|---|---|
| P2 | 2 MPa (20 bar) | P8 | 10 MPa (100 bar) | P14 | 60 MPa (600 bar) |
| P4 | 3 MPa (30 bar) | P10 | 16 MPa (160 bar) | P16 | 100 MPa (1000 bar) |
| P6 | 6 MPa (60 bar) | P12 | 25 MPa (250 bar) | Cu | سفارشی (Customer) |
۶. جدول انتخاب سایز و بازه دبی (Diameter Selection)
| مدل | سایز اتصال | فشار نامی (Bar) | حداقل / حداکثر دبی (Min / Max Flow) |
|---|---|---|---|
| M1 | G 1/8 | 32 | 1…200 ml/min1 \dots 200\text{ ml/min}1…200 ml/min |
| M2 | G 1/8 | 32 | 3…300 ml/min / 1…400 ml/min3 \dots 300\text{ ml/min} \ /\ 1 \dots 400\text{ ml/min}3…300 ml/min / 1…400 ml/min |
| M3 | G 1/8 | 32 | 2…800 ml/min / 5…800 ml/min2 \dots 800\text{ ml/min} \ /\ 5 \dots 800\text{ ml/min}2…800 ml/min / 5…800 ml/min |
| M4 | G 1/8 - 1/4 | 32 | 0.5…100 L/h0.5 \dots 100\text{ L/h}0.5…100 L/h |
| M5 | G 1/4 | 32 | 6…600 L/h6 \dots 600\text{ L/h}6…600 L/h |
| M6 | G 1/2 | 32 | 0.3…30 L/min0.3 \dots 30\text{ L/min}0.3…30 L/min |
| M7 | G 1 | 32 | 0.5…100 L/min0.5 \dots 100\text{ L/min}0.5…100 L/min |
| M8 | G 1 1/2 | 32 | 1…250 L/min1 \dots 250\text{ L/min}1…250 L/min |
| M9 | G 2 | 32 | 1…500 L/min1 \dots 500\text{ L/min}1…500 L/min |
| M10 | G 2 1/2 | 32 | 2…1000 L/min2 \dots 1000\text{ L/min}2…1000 L/min |
۷. ساختار کد سفارش (Ordering Code Structure)
نمونه کد سفارش: MDGM 2 - M6 - F - D - L - B1 - L - A - U - N - D - I - T1 - P8 - N
- قطر نامی (Nominal Diameter): کدهای M1 تا M10 مطابق جدول سایز
- اتصال فرآیندی (Process Connection):
F: فلنجی (Flange)S: سنیتاری / بهداشتی (Sanitary)W: رزوه‌ای (Screw)O: سایر (Other)
- نوع فلنج (Flange Type):
D: استاندارد DIN (نیاز به مشخص کردن PN، مثلاً DIN 40)A: استاندارد ASME (نیاز به مشخص کردن کلاس، مثلاً Class 150/300)C: سفارشی (Customer)
- نوع نمایشگر / مبدل (Converter - Indicator):
L: نمایشگر محلی روی خط (Local Indication)W: مبدل/نمایشگر دیواری با جعبه نصب (Wall-Mounting Box)
- جنس بدنه (Body Material):
B1: آلومینیوم (Aluminium)B2: استنلس استیل ۳۱۶ (316 SS)C: سفارشی
- جنس چرخدنده (Gear Material):
A: آلومینیوم |L: استیل 316L |H: هاستلوی C |B: هاستلوی B |T: تیتانیوم |M: مونل |P: پلاتین/ایریدیوم |O: سایر
- کلاس دقت (Accuracy):
A: دقت ۰٫۵٪ |B: دقت ۰٫۳٪ |C: دقت ۰٫۲٪
- خروجی سیگنال (Output):
N: بدون خروجی (صرفاً توتالایزر محلی)U: خروجی استاندارد 4-20mA به همراه فرکانس / پالسM: شبکه Modbus RS485
- جنس شفت (Shaft Material):
A: آلومینیوم |S: استیل ۳۰۴ |T: استیل ۳۱۶ |H: هاستلوی |B: بلبرینگی (Bear, ball) |P: یاتاقان PEEK
- منبع تغذیه (Power Supply):
A: برق شهری 85∼250 VAC85 \sim 250\text{ VAC}85∼250 VACD: برق مستقیم 20∼36 VDC20 \sim 36\text{ VDC}20∼36 VDCB: باتری داخلی (Battery)Z: تغذیه دوگانه (باتری + 24VDC)
- درجه حفاظت بدنه (Protection Grade):
I: درجه IP54P: درجه IP65E: ضدانفجار (IP68 Explosion-proof)
- محدوده دمایی (Temperature Rating):
T1: بازه دمایی −20⋯+80 ∘C-20 \dots +80\ ^\circ\text{C}−20⋯+80 ∘CT2: بازه دمایی −20⋯+120 ∘C-20 \dots +120\ ^\circ\text{C}−20⋯+120 ∘CT3: بازه دمایی −20⋯+150 ∘C-20 \dots +150\ ^\circ\text{C}−20⋯+150 ∘CT4: بازه دمایی −50⋯+250 ∘C-50 \dots +250\ ^\circ\text{C}−50⋯+250 ∘C
- کلاس فشار نامی (Pressure Rating): کدهای P2 تا P16 بر اساس جدول کلاس‌های فشار
- ریموت کنترل مادون قرمز (Infrared Remote Control):
N: بدون نیاز (Not required)R: مورد نیاز (Required)
۸. فرم اطلاعات استعلام و مهندسی خرید (Inquiry Form)
هنگام ارسال استعلام، تکمیل اطلاعات زیر الزامی است:
- مشخصات سیال: نام دقیق سیال، چگالی/وزن مخصوص (SP. gr)، ویسکوزیته، غلظت
- بازه دبی: حداقل، نرمال، حداکثر و واحد اندازه‌گیری
- شرایط کاری: دمای حداقل/نرمال/حداکثر سیال و محیط، فشار کاری حداقل/نرمال/حداکثر
- جهت جریان: چپ به راست، راست به چپ، پایین به بالا، بالا به پایین
- الزامات ضدانفجار (ATEX, IECEx, CSA, NEPSI, TIIS, EAC و…)، پروتکل ارتباطی (HART, Modbus, Profibus, FF)، نوع کابل‌گلند و گواهینامه‌های دریایی (Maritime Certification).

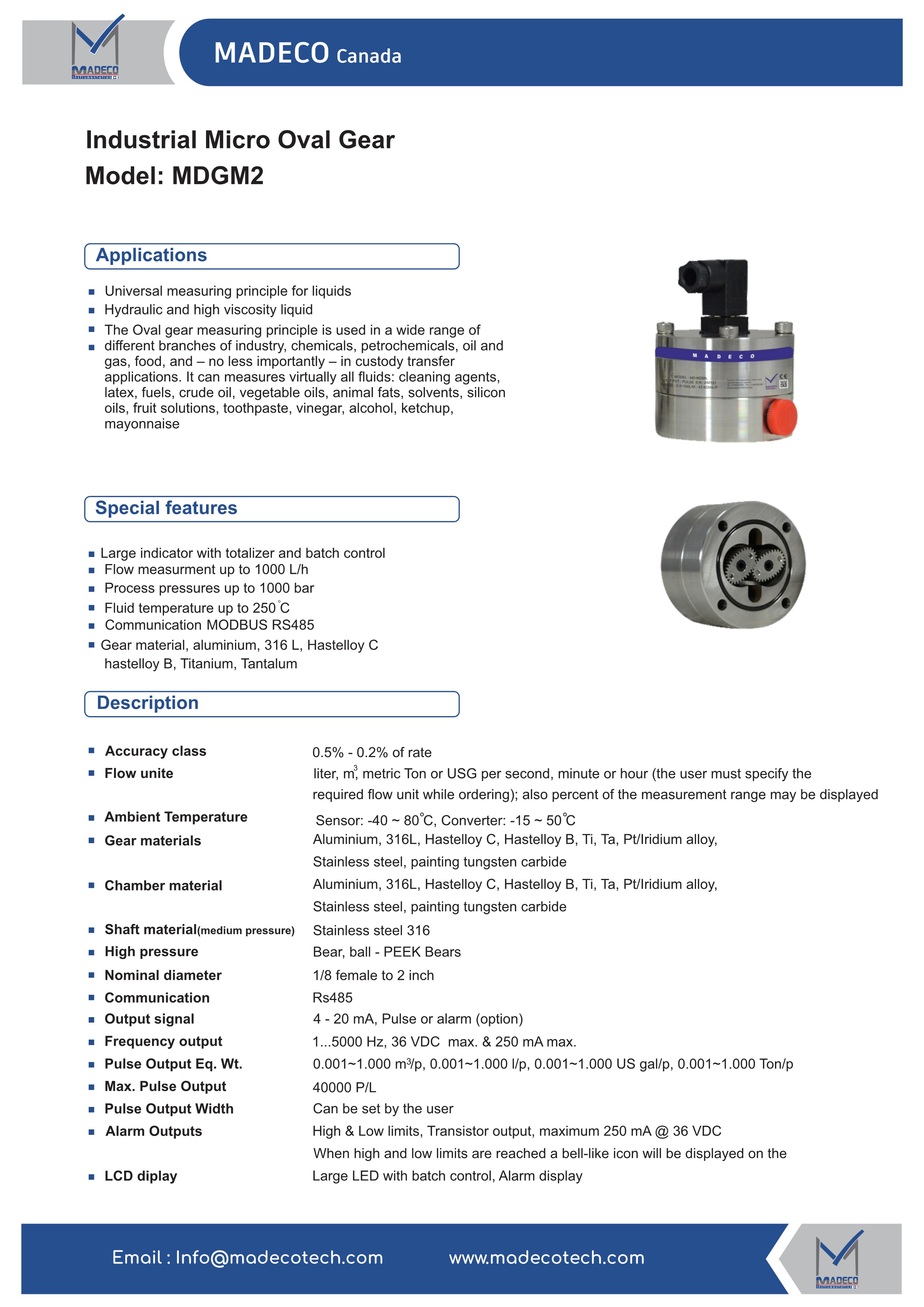

Industrial Micro Oval Gear Flow Meter Model MDGM2 — MADECO Canada
1. Product Overview
The MDGM2 series Industrial Micro Oval Gear Flow Meter from MADECO Canada is engineered for high-precision liquid flow measurement from DN 1/2″ to 2″, covering flow rates from 150 ml/min up to 1000 L/min. Each unit is factory-configured and calibrated in compliance with international standards, supplied with an official calibration certificate.
2. Applications
- Universal positive displacement measuring principle for liquids
- Hydraulic oils and high-viscosity media
- Widely used across chemical, petrochemical, oil & gas, pharmaceutical, and food industries (suitable for custody transfer applications)
- Compatible with a broad range of fluids: cleaning agents, latex, fuels, crude oil, vegetable oils, animal fats, solvents, silicone oils, fruit solutions, toothpaste, vinegar, alcohol, ketchup, mayonnaise, etc.
3. Special Features
- Large LED display with integrated totalizer and batch controller
- Flow rate measurement capability up to 1000 L/h (and up to 1000 L/min in large bore sizes)
- High operating process pressure rating up to 1000 bar (100 MPa)
- High process fluid temperature rating up to +250 °C
- Digital communication via MODBUS RS485
- Robust gear material options: Aluminium, 316L SS, Hastelloy C & B, Titanium, Tantalum
4. Technical Specifications
| Parameter | Specification |
|---|---|
| Accuracy Class | 0.5% – 0.2% of rate |
| Flow Units | Liter, m³, Metric Ton, or USG per sec/min/hr (user selectable); % of span display available |
| Ambient Temperature | Sensor: −40 to +80 °C | Converter: −15 to +50 °C |
| Gear Materials | Aluminium, 316L SS, Hastelloy C/B, Titanium, Tantalum, Pt/Iridium alloy, Tungsten Carbide coated SS |
| Chamber Material | Aluminium, 316L SS, Hastelloy C/B, Titanium, Tantalum, Pt/Iridium alloy, Tungsten Carbide coated SS |
| Shaft Material (Medium Press.) | Stainless Steel 316 |
| High Pressure Bearing | PEEK Bearings / Ball Bearings |
| Nominal Diameter | 1/8″ female thread up to 2″ |
| Communication | RS485 (Modbus protocol) |
| Output Signal | 4–20 mA, pulse or alarm output (optional) |
| Frequency Output | 1…5000 Hz, 36 VDC max. & 250 mA max. |
| Pulse Output Eq. Weight | 0.001∼1.000 m3/p0.001 \sim 1.000\text{ m}^3/\text{p}0.001∼1.000 m3/p, 0.001∼1.000 L/p0.001 \sim 1.000\text{ L/p}0.001∼1.000 L/p, 0.001∼1.000 US gal/p0.001 \sim 1.000\text{ US gal/p}0.001∼1.000 US gal/p, 0.001∼1.000 Ton/p0.001 \sim 1.000\text{ Ton/p}0.001∼1.000 Ton/p |
| Max. Pulse Output | 40,000 P/L |
| Pulse Output Width | Field configurable by user |
| Alarm Outputs | High & Low limit alarms, Transistor output (Max 250 mA @ 36 VDC), visual bell icon on display |
| Display Unit | Large LED indicator with batch control and alarm notification |

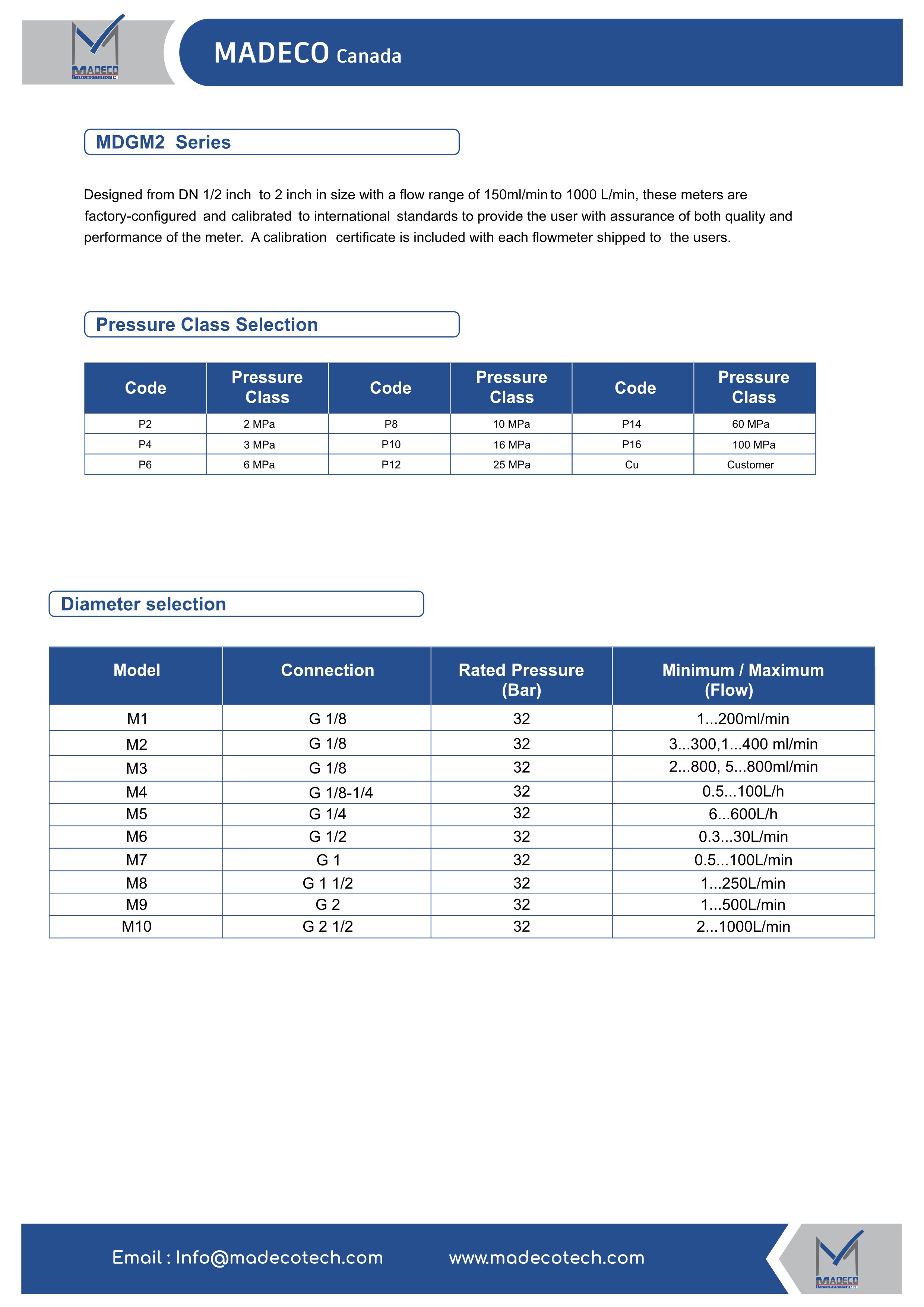

5. Pressure Class Selection
| Code | Pressure Class | Code | Pressure Class | Code | Pressure Class |
|---|---|---|---|---|---|
| P2 | 2 MPa | P8 | 10 MPa | P14 | 60 MPa |
| P4 | 3 MPa | P10 | 16 MPa | P16 | 100 MPa |
| P6 | 6 MPa | P12 | 25 MPa | Cu | Custom / Customer Specification |
6. Diameter Selection Table
| Model | Connection | Rated Pressure (Bar) | Minimum / Maximum Flow |
|---|---|---|---|
| M1 | G 1/8 | 32 | 1…200 ml/min1 \dots 200\text{ ml/min}1…200 ml/min |
| M2 | G 1/8 | 32 | 3…300 ml/min / 1…400 ml/min3 \dots 300\text{ ml/min} \ /\ 1 \dots 400\text{ ml/min}3…300 ml/min / 1…400 ml/min |
| M3 | G 1/8 | 32 | 2…800 ml/min / 5…800 ml/min2 \dots 800\text{ ml/min} \ /\ 5 \dots 800\text{ ml/min}2…800 ml/min / 5…800 ml/min |
| M4 | G 1/8 - 1/4 | 32 | 0.5…100 L/h0.5 \dots 100\text{ L/h}0.5…100 L/h |
| M5 | G 1/4 | 32 | 6…600 L/h6 \dots 600\text{ L/h}6…600 L/h |
| M6 | G 1/2 | 32 | 0.3…30 L/min0.3 \dots 30\text{ L/min}0.3…30 L/min |
| M7 | G 1 | 32 | 0.5…100 L/min0.5 \dots 100\text{ L/min}0.5…100 L/min |
| M8 | G 1 1/2 | 32 | 1…250 L/min1 \dots 250\text{ L/min}1…250 L/min |
| M9 | G 2 | 32 | 1…500 L/min1 \dots 500\text{ L/min}1…500 L/min |
| M10 | G 2 1/2 | 32 | 2…1000 L/min2 \dots 1000\text{ L/min}2…1000 L/min |

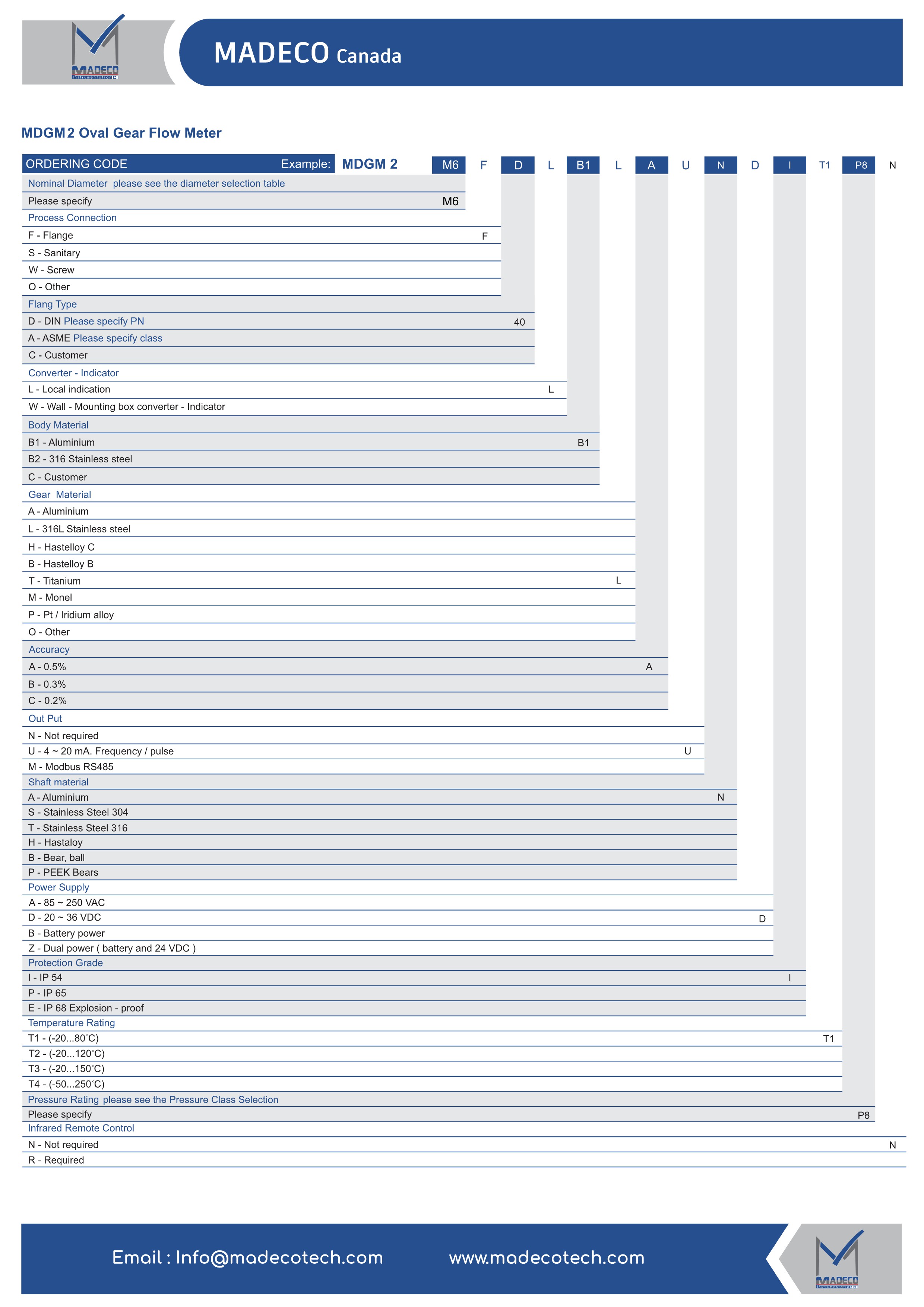

7. Ordering Code Breakdown
Example: MDGM 2 - M6 - F - D - L - B1 - L - A - U - N - D - I - T1 - P8 - N
- Nominal Diameter: M1 to M10 (refer to sizing table)
- Process Connection:
F(Flange) /S(Sanitary) /W(Screw Thread) /O(Other) - Flange Standard:
D(DIN - specify PN) /A(ASME - specify class) /C(Customer) - Converter - Indicator:
L(Local indication) /W(Wall-mounting box converter-indicator) - Body Material:
B1(Aluminium) /B2(316 Stainless Steel) /C(Customer) - Gear Material:
A(Aluminium) /L(316L SS) /H(Hastelloy C) /B(Hastelloy B) /T(Titanium) /M(Monel) /P(Pt/Iridium) /O(Other) - Accuracy:
A(0.5%) /B(0.3%) /C(0.2%) - Output:
N(Totalizer only) /U(4–20 mA, Frequency/Pulse) /M(Modbus RS485) - Shaft Material:
A(Aluminium) /S(304 SS) /T(316 SS) /H(Hastelloy) /B(Ball Bearing) /P(PEEK Bears) - Power Supply:
A(85–250 VAC) /D(20–36 VDC) /B(Battery power) /Z(Dual power: Battery + 24 VDC) - Protection Grade:
I(IP54) /P(IP65) /E(IP68 Explosion-proof) - Temperature Rating:
T1(−20…80 °C) /T2(−20…120 °C) /T3(−20…150 °C) /T4(−50…250 °C) - Pressure Rating: P2 to P16 (per Pressure Class table)
- Infrared Remote Control:
N(Not required) /R(Required)
8. Inquiry Information Requirement
When submitting an RFQ, provide:
- Fluid properties: medium name, specific gravity (SP. gr), operating viscosity, concentration
- Flow rates: minimum, normal, and full-scale values
- Operating conditions: fluid temperature (min/norm/max), ambient temperature, process pressures (min/norm/max)
- Flow direction & installation orientation
- Hazardous area / explosion-proof ratings (ATEX, IECEx, CSA, NEPSI, etc.), communication protocol (HART, FF, Modbus, Profibus), receiver instrumentation, and cable gland specifications.
