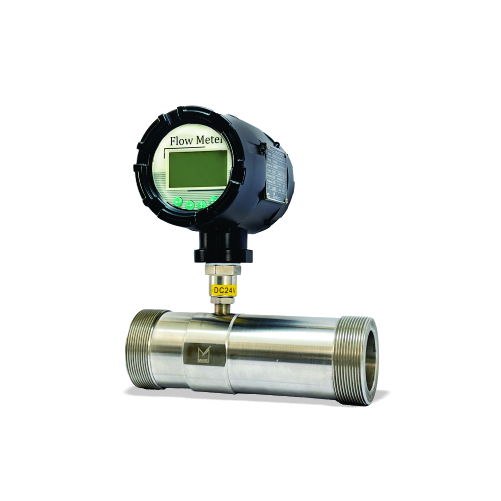

فلومتر توربینی گاز مدکو کانادا MDTFG2 مجهز به تصحیحکننده دما و فشار (رنج دبی ۳۲ تا ۶۵۰ متر مکعب بر ساعت)
MADECO Canada Gas Turbine Flowmeter MDTFG2 with T&P Compensation (Flow Range 32-650 m³/h)
برند:مدکو - madeco
None
توضیحات
دیتاشیت فلوکسانتور توربینی گاز مدل MDTFG2 — شرکت MADECO کانادا
۱. معرفی محصول
فلوکسانتور (دبی‌سنج) توربینی گاز مدل MDTFG2 ساخت شرکت MADECO کانادا است. این دبی‌سنج از سایز DN 20 تا DN 400 میلی‌متر طراحی شده و بازه اندازه‌گیری جریان آن از ۲/۵ تا ۸۰۰۰ مترمکعب بر ساعت است. این مترها در کارخانه کالیبره می‌شوند و همراه هر دستگاه، گواهی کالیبراسیون مطابق با استانداردهای بین‌المللی ارائه می‌گردد.
۲. کاربردها
- اصل اندازه‌گیری جهانی برای گاز
- سیستم‌های کمپرسور و هوا
- سیستم‌های پنوماتیک
- مناسب برای اندازه‌گیری انتقال امانی (Custody Transfer) کلیه گازهای غیرخورنده مانند گاز طبیعی، پروپان، بوتان، هوا، نیتروژن، هیدروژن و… در فشارهای پایین و بالا. ساختارهای ویژه برای شرایط سخت مانند دماهای بالا یا گازهای خورنده نیز قابل ارائه است.
۳. ویژگی‌های خاص
- جبران‌سازی دما و فشار
- اندازه‌گیری جریان تا ۸۰۰۰ مترمکعب بر ساعت
- فشار فرآیند تا ۱۰۰ بار
- دمای سیال تا ۸۰ درجه سانتی‌گراد
- خروجی پالس خطی با نرخ جریان و قابلیت اندازه‌گیری ۱۰ به ۱ (خروجی 4-20 میلی‌آمپر) برای دقت انتقال امانی
- پروتکل‌های ارتباطی: HART، PROFIBUS DP/PA، Foundation Fieldbus و Modbus RS485
- مواد پروانه (توربین): پلاستیک ABS، 316L، هاستلوی C و B، تیتانیم، تانتالیوم
۴. مشخصات فنی
| مشخصه | مقدار |
|---|---|
| کلاس دقت | ۱٫۵٪ تا ±۱٪ از نرخ جریان |
| واحد جریان | لیتر، مترمکعب، تن متریک یا USG بر ثانیه/دقیقه/ساعت (هنگام سفارش مشخص شود) |
| دمای محیط | سنسور: ۱۰- تا ۵۵ درجه؛ مبدل: ۱۵- تا ۵۰ درجه سانتی‌گراد |
| قطر اسمی | DN 20 تا DN 400 میلی‌متر |
| خروجی آنالوگ | 4-20 mA، خروجی فرکانس یا آلارم (اختیاری) |
| خروجی فرکانس | ۱ تا ۵۰۰۰ هرتز، حداکثر 36 VDC و 250 میلی‌آمپر |
| نرخ باود | ۱۲۰۰ تا ۱۹۶۰۰ هرتز |
| خروجی پالس | ۱ تا ۳۰۰۰ هرتز؛ عرض پالس قابل تنظیم توسط کاربر |
| خروجی‌های آلارم | حد بالا و پایین، خروجی ترانزیستوری، حداکثر 250 mA @ 36 VDC |
| مقاومت بار | 4-20 mA در بازه ۰ تا ۵۰۰ اهم |
| نمایشگر LCD | جریان لحظه‌ای؛ جریان کل با نمایشگر ۶ رقمی + ۲ رقم اعشار |
| نوع میرایی (Damping) | ۱ تا ۱۰ ثانیه |
| دمای سیال | ۲۰- تا ۸۰ درجه سانتی‌گراد |
| جنس بدنه | استیل ۳۰۴، استیل ۳۱۶ (اختیاری) |
| جنس بلبرینگ | استیل ۳۰۴ |
| جنس روتور | پلاستیک ABS، آلیاژ آلومینیوم |
| حفاظت (Protection) | IP65 |
۵. کلاس‌های فشار
| کد | کلاس فشار |
|---|---|
| P2 | 1 MPa |
| P4 | 1.6 MPa |
| P8 | 2.5 MPa |
۶. جدول انتخاب قطر (نمونه)
| مدل | قطر لوله (mm) | اتصال | فشار نامی (Bar) | دبی استاندارد (m³/h) | دبی توسعه‌یافته |
|---|---|---|---|---|---|
| M1 | 20 | 3/4 اینچ | 10 | ||
| M1 | 20 | 3/4 اینچ | 10 | 1½ اینچ | |
| M5 | 50 | 2 اینچ | 10 | 10–100 | 8–100 |
| M7 | 80 | 3 اینچ | 10 | 15–300 | 10–160 |
| M9 | 100 | 4 اینچ | 10 | 32–650 | 13–250 |
| M11 | 125 | DIN 5 | 10 | 25–700 | 20–800 |
| M13 | 200 | DIN 8 | 10 | 80–1600 | 50–1000 |
| M15 | 250 | DIN 10 | 10 | 130–2500 | 80–1600 |
| M17 | 300 | DIN 12 | 10 | 200–4000 | 130–2500 |
| M19 | 400 | DIN 16 | 10 | 400–8000 | 260–8000 |
(مدل‌های میانی M2، M4، M6، M8، M0، M10، M12، M14، M16، M18 نیز موجودند.)
۷. کد سفارش (Ordering Code)
سفارش‌گذاری با کدی مانند MDTFG2 – M6 – S – F – 150 – L – L – A – B – N – M – D – I – T1 – N انجام می‌شود که شامل:
- قطر اسمی (بر اساس جدول انتخاب قطر)
- بازه جریان: S استاندارد / E توسعه‌یافته / C سفارشی
- اتصال فرآیندی: F فلنچ / S سانیتاری / T رزوه / W ویفر / O سایر
- نوع فلنچ: DIN (با ذکر کلاس PN) / ASME (با ذکر کلاس مانند 150) / C سفارشی
- مبدل: L نمایشگر محلی / W مبدل و نمایشگر جعبه نصب دیواری
- جنس بدنه: B1 فولاد کربنی / B2 استیل ۳۰۴ / B3 استیل ۳۱۶
- جنس قطعات در تماس با سیال: L استیل 316L / H هاستلوی C / B هاستلوی B / T تیتانیوم / L تانتالیوم / M مونل / P پلاتین–ایریدیوم / O سایر
- دقت: A سقف ±۱٪ / B سقف ±۱٫۵٪ / C سفارشی
- خروجی: N بدون خروجی (فقط توتالایزر) / U خروجی 4-20mA، فرکانس/پالس / M پالس / P پالس با کاور ضدانفجار / D پالس با کانکتور DIN / C سفارشی
- ارتباط دیجیتال: N بدون ارتباط / M Modbus RS485 / H هارت / F فاندیشن فیلدباس / P پروفیبوس DP/PA / G مخابرات ماهواره‌ای GPRS
- تغذیه: A برق 85–250 ولت AC / D برق 20–36 ولت DC / B باتری / Z دوگانه (باتری + 24VDC)
- درجه حفاظت: I معادل IP65 / P مخفی (IP68) / E انفجار
- رنج دمایی: T1 با بازه ۲۰- تا ۸۰ درجه سانتی‌گراد / T2 با بازه ۲۰- تا ۱۲۰ درجه سانتی‌گراد
- کنترل از راه دور مادون قرمز: N بدون نیاز / R مورد نیاز
۸. اطلاعات مورد نیاز هنگام استعلام قیمت
مصرف‌کنندگان باید اطلاعات زیر را ارائه دهند: نوع سیال و خواص آن (وزن مخصوص، گرانروی، غلظت)، بازه جریان، دمای سیال و محیط، فشار کاری، جهت جریان، قطر اسمی، دقت مورد نیاز، نوع اتصال، انفجار یا عدم انفجار، تغذیه برق، مشخصات خروجی‌ها، پروتکل ارتباطی، طول کابل، دستگاه گیرنده، تعداد واحدها و سایر ملاحظات.
📧 Info@madecotech.com | 🌐 www.madecotech.com

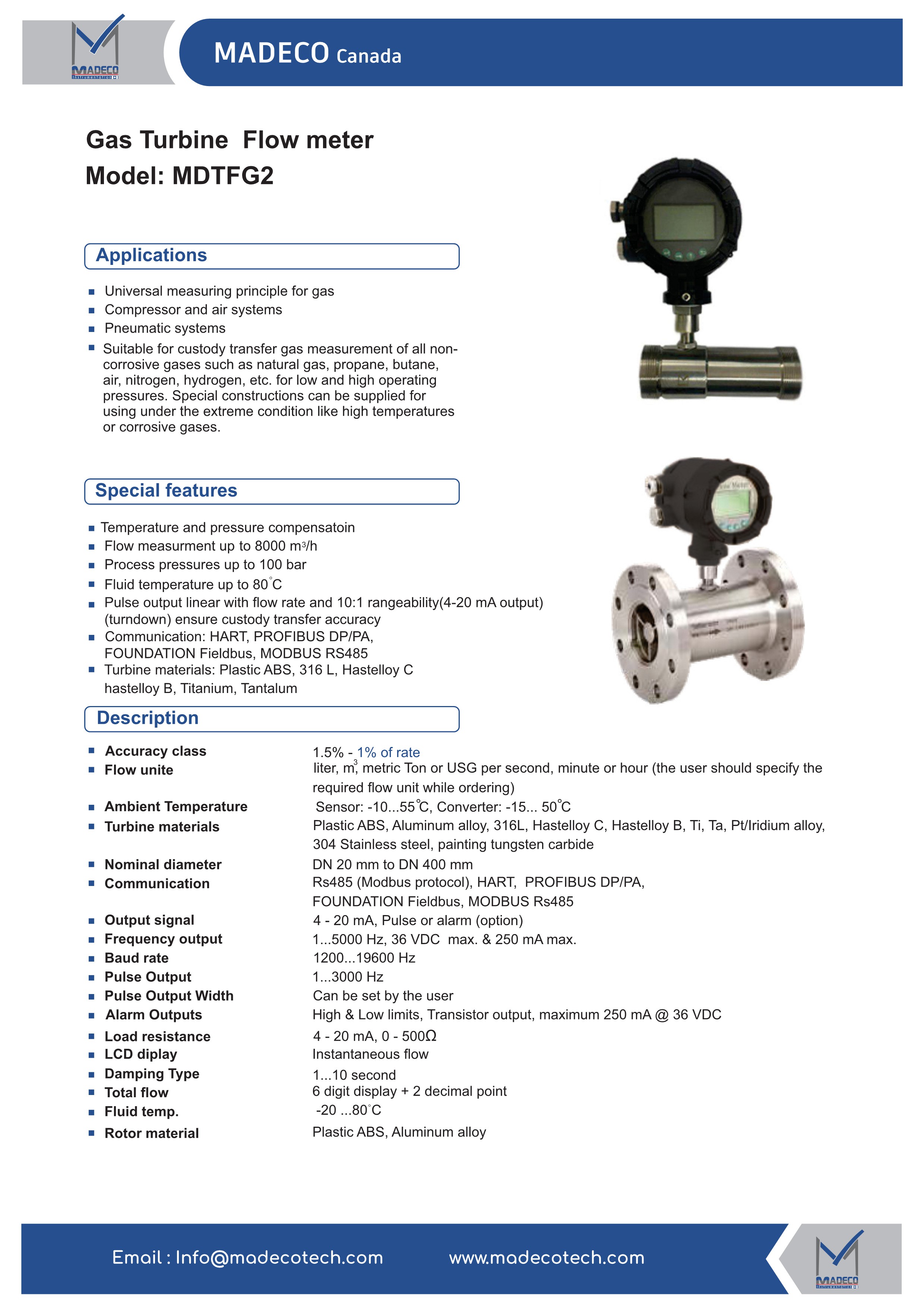

MADECO Canada — Gas Turbine Flow Meter Model MDTFG2 (Datasheet)
1. Product Overview
The MDTFG2 Gas Turbine Flow Meter, manufactured by MADECO Canada, is designed in sizes from DN 20 to DN 400 mm with a flow range of 2.5 to 8000 m³/h. Meters are factory-configured and calibrated according to international standards, and a calibration certificate is included with each unit shipped to users.
2. Applications
- Universal measuring principle for gas
- Compressor and air systems
- Pneumatic systems
- Suitable for custody transfer gas measurement of all non-corrosive gases such as natural gas, propane, butane, air, nitrogen, hydrogen, etc., at low and high operating pressures. Special constructions are available for extreme conditions such as high temperatures or corrosive gases.
3. Special Features
- Temperature and pressure compensation
- Flow measurement up to 8000 m³/h
- Process pressures up to 100 bar
- Fluid temperature up to 80 °C
- Pulse output linear with flow rate and 10:1 rangeability (4–20 mA output) ensuring custody transfer accuracy
- Communication: HART, PROFIBUS DP/PA, Foundation Fieldbus, MODBUS RS485
- Turbine materials: Plastic ABS, 316L, Hastelloy C, Hastelloy B, Titanium, Tantalum
4. Technical Specifications
| Specification | Value |
|---|---|
| Accuracy class | 1.5% – ±1% of rate |
| Flow unit | Liter, m³, metric ton or USG per second/minute/hour (user-specified at ordering) |
| Ambient temperature | Sensor: −10…55 °C; Converter: −15…50 °C |
| Nominal diameter | DN 20 mm to DN 400 mm |
| Analog output | 4–20 mA, frequency or alarm output (option) |
| Frequency output | 1…5000 Hz, 36 VDC max & 250 mA max |
| Baud rate | 1200…19600 Hz |
| Pulse output | 1…3000 Hz; pulse width user-settable |
| Alarm outputs | High & low limits, transistor output, max 250 mA @ 36 VDC |
| Load resistance | 4–20 mA, 0–500 Ω |
| LCD display | Instantaneous flow; total flow with 6-digit display + 2 decimal points |
| Damping type | 1…10 seconds |
| Fluid temperature | −20…80 °C |
| Body material | 304 stainless steel, 316 stainless steel (option) |
| Bearing material | 304 stainless steel |
| Rotor material | Plastic ABS, aluminum alloy |
| Protection | IP65 |

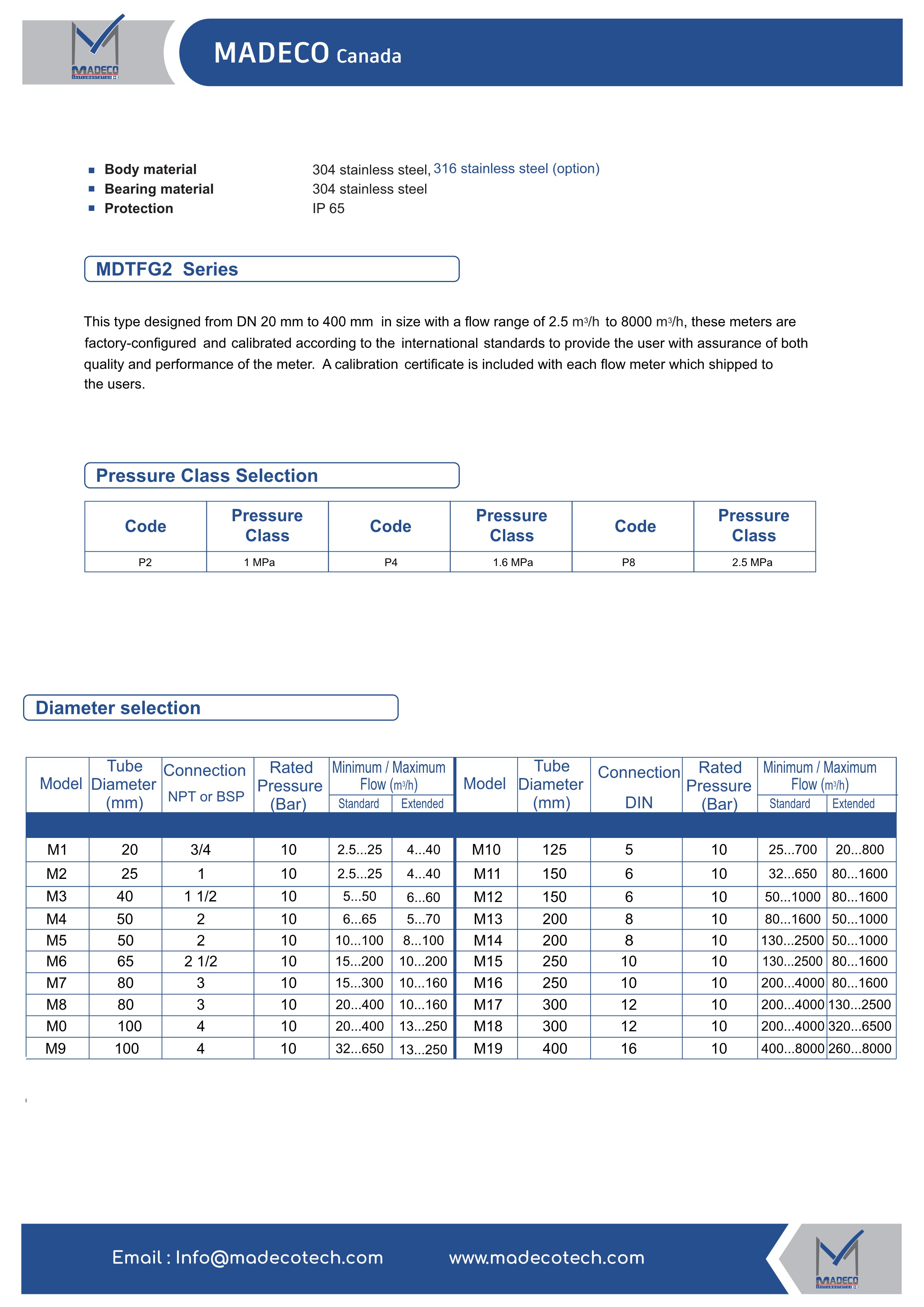

5. Pressure Class Selection
| Code | Pressure Class |
|---|---|
| P2 | 1 MPa |
| P4 | 1.6 MPa |
| P8 | 2.5 MPa |
6. Diameter Selection (Sample)
| Model | Tube Ø (mm) | Connection | Rated Pressure (Bar) | Standard Flow (m³/h) | Extended Flow |
|---|---|---|---|---|---|
| M1 | 20 | 3/4″ NPT/BSP | 10 | 2.5–25 | 4–40 |
| M3 | 40 | 1½″ | 10 | 5–50 | 6–60 |
| M5 | 50 | 2″ | 10 | 10–100 | 8–100 |
| M7 | 80 | 3″ | 10 | 15–300 | 10–160 |
| M9 | 100 | 4″ | 10 | 32–650 | 13–250 |
| M11 | 125 | DIN 5 | 10 | 25–700 | 20–800 |
| M13 | 200 | DIN 8 | 10 | 80–1600 | 50–1000 |
| M15 | 250 | DIN 10 | 10 | 130–2500 | 80–1600 |
| M17 | 300 | DIN 12 | 10 | 200–4000 | 130–2500 |
| M19 | 400 | DIN 16 | 10 | 400–8000 | 260–8000 |
(Intermediate models M2, M4, M6, M8, M0, M10, M12, M14, M16, M18 are also available.)

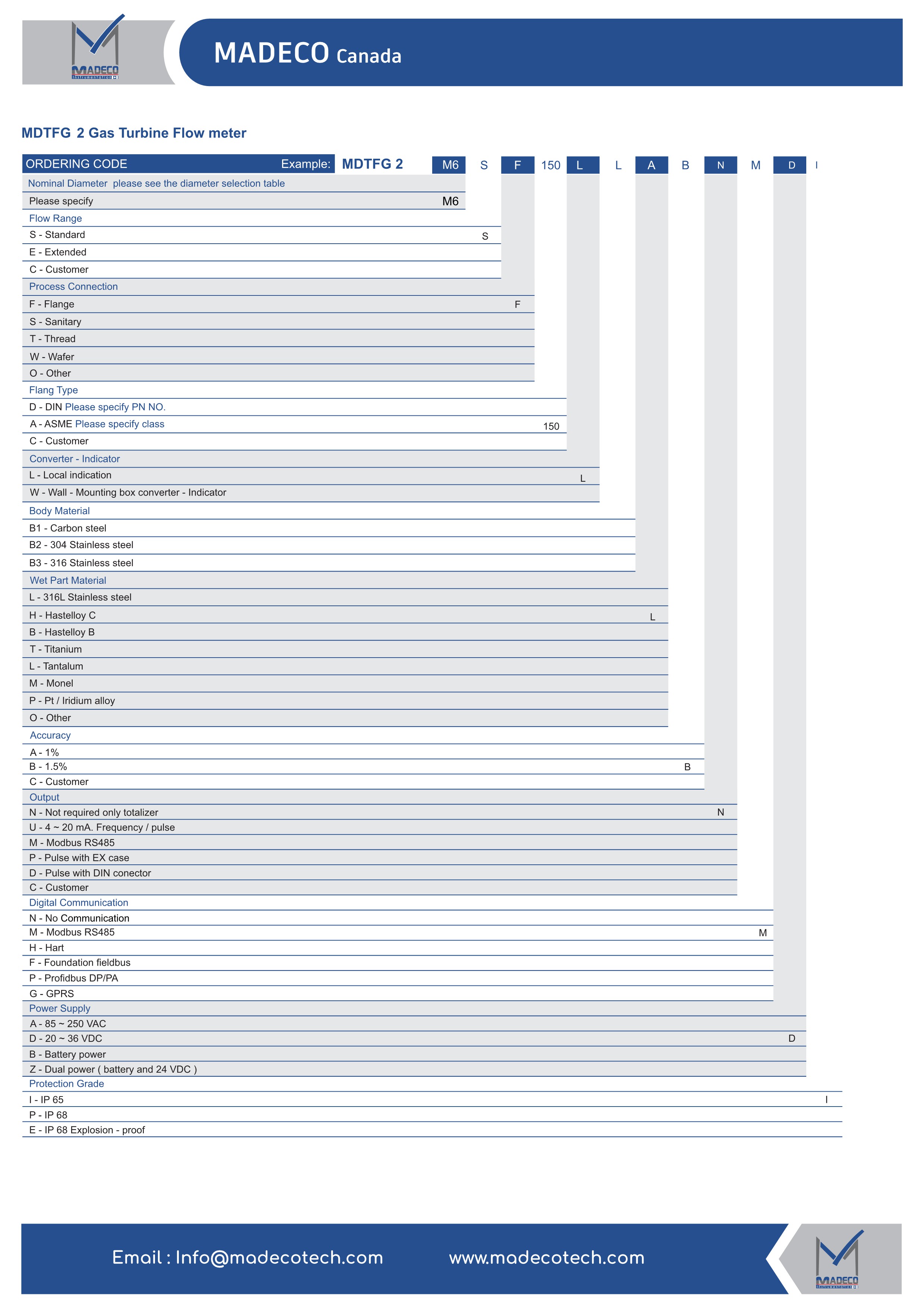

7. Ordering Code
Ordering uses a code such as MDTFG2 – M6 – S – F – 150 – L – L – A – B – N – M – D – I – T1 – N, covering:
- Nominal diameter (per diameter selection table)
- Flow range: S Standard / E Extended / C Customer
- Process connection: F Flange / S Sanitary / T Thread / W Wafer / O Other
- Flange type: DIN (specify PN) / ASME (specify class, e.g., 150) / C Customer
- Converter: L Local indication / W Wall-mounting box converter–indicator
- Body material: B1 Carbon steel / B2 304 SS / B3 316 SS
- Wetted parts material: L 316L SS / H Hastelloy C / B Hastelloy B / T Titanium / L Tantalum / M Monel / P Pt/Iridium / O Other
- Accuracy: A ±1% / B ±1.5% / C Customer
- Output: N Not required (totalizer only) / U 4–20 mA, frequency/pulse / M Pulse / P Pulse with Ex case / D Pulse with DIN connector / C Customer
- Digital communication: N None / M Modbus RS485 / H HART / F Foundation Fieldbus / P PROFIBUS DP/PA / G GPRS
- Power supply: A 85–250 VAC / D 20–36 VDC / B Battery / Z Dual (battery + 24 VDC)
- Protection grade: I IP65 / P IP68 / E Explosion-proof
- Temperature rating: T1 (−20…80 °C) / T2 (−20…120 °C)
- Infrared remote control: N Not required / R Required

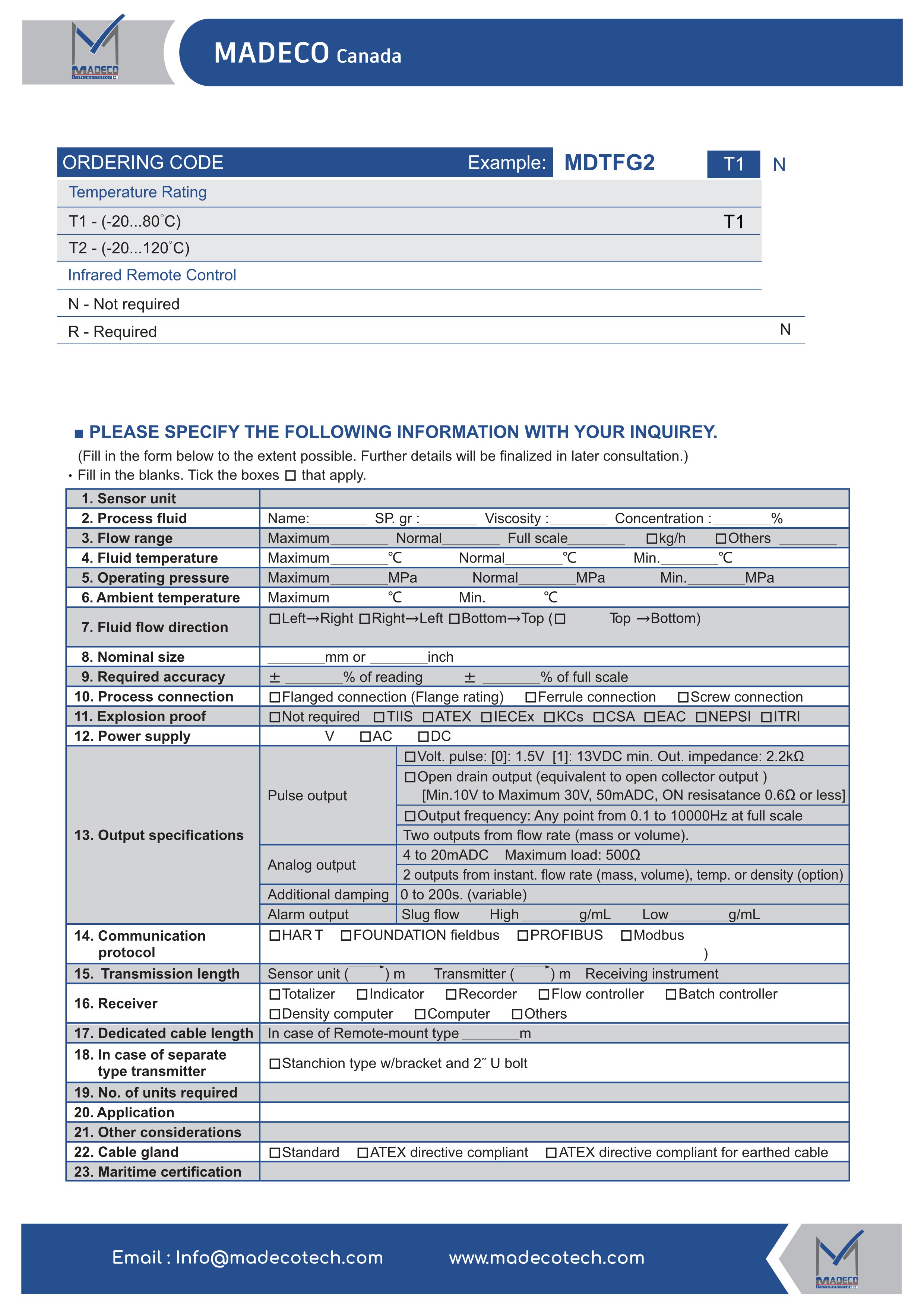

8. Inquiry Information
Customers should specify: process fluid and its properties (specific gravity, viscosity, concentration), flow range, fluid and ambient temperatures, operating pressure, flow direction, nominal size, required accuracy, process connection type, explosion-proof requirements, power supply, output specifications, communication protocol, transmission/cable lengths, receiving instruments, number of units, and other considerations.
